[拆机修机] 德劲DE1105 收音机拆机

[复制链接]
累计签到:76 天
连续签到:56 天

中级

Rank: 3Rank: 3

威望:202
金钱:1052
贡献:2
魅力:0
赫币:452


在线时间:185 小时
注册时间:2020-8-31
最后登录:2021-1-22

发表于 2021-1-10 20:57:13 | 显示全部楼层 |阅读模式
这是我在某鱼买的,外表看不出来,拆机才知道里面焊过,被坑了,不知道吃亏是不是福...

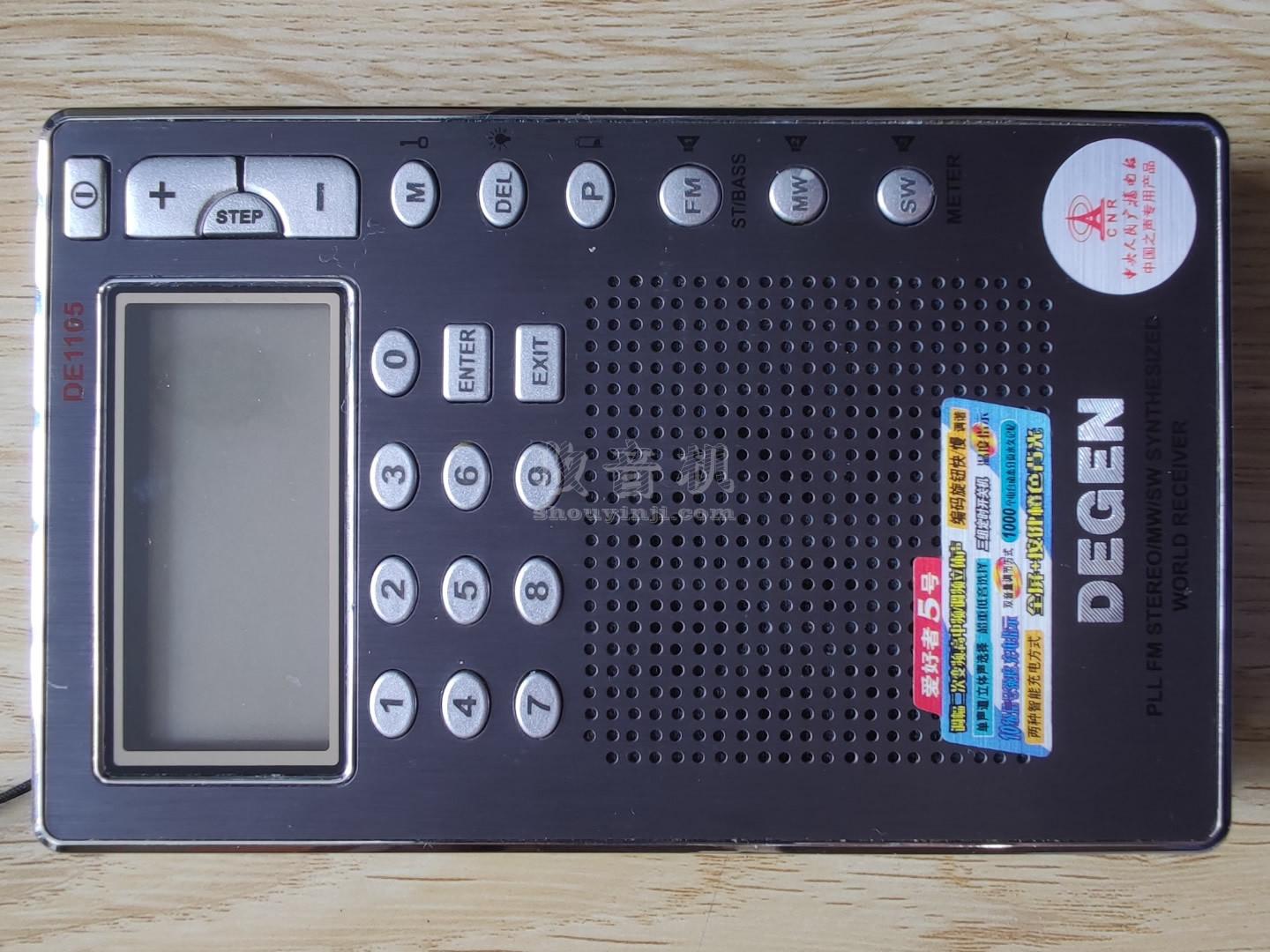

外观

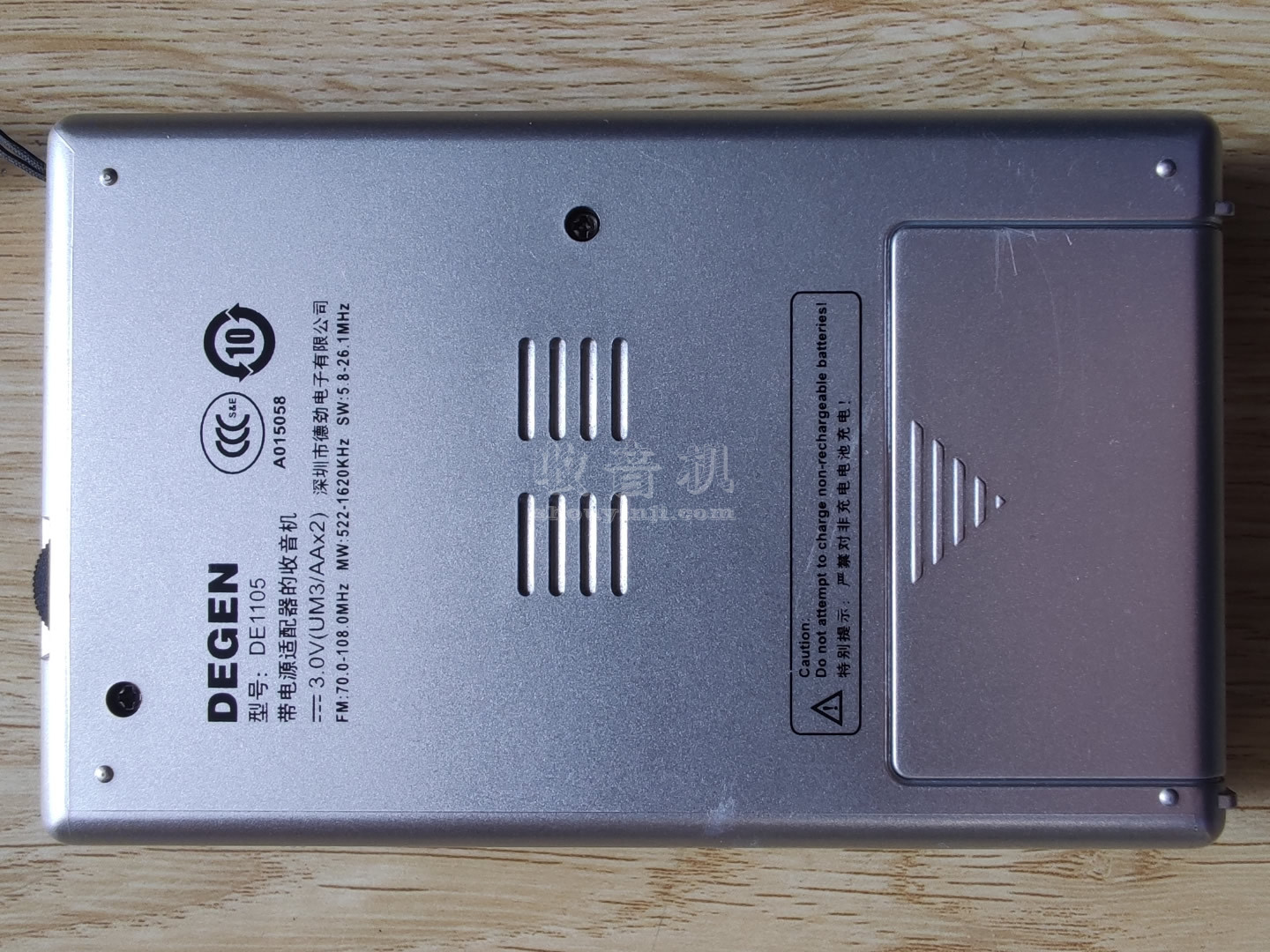

两节五号电池供电

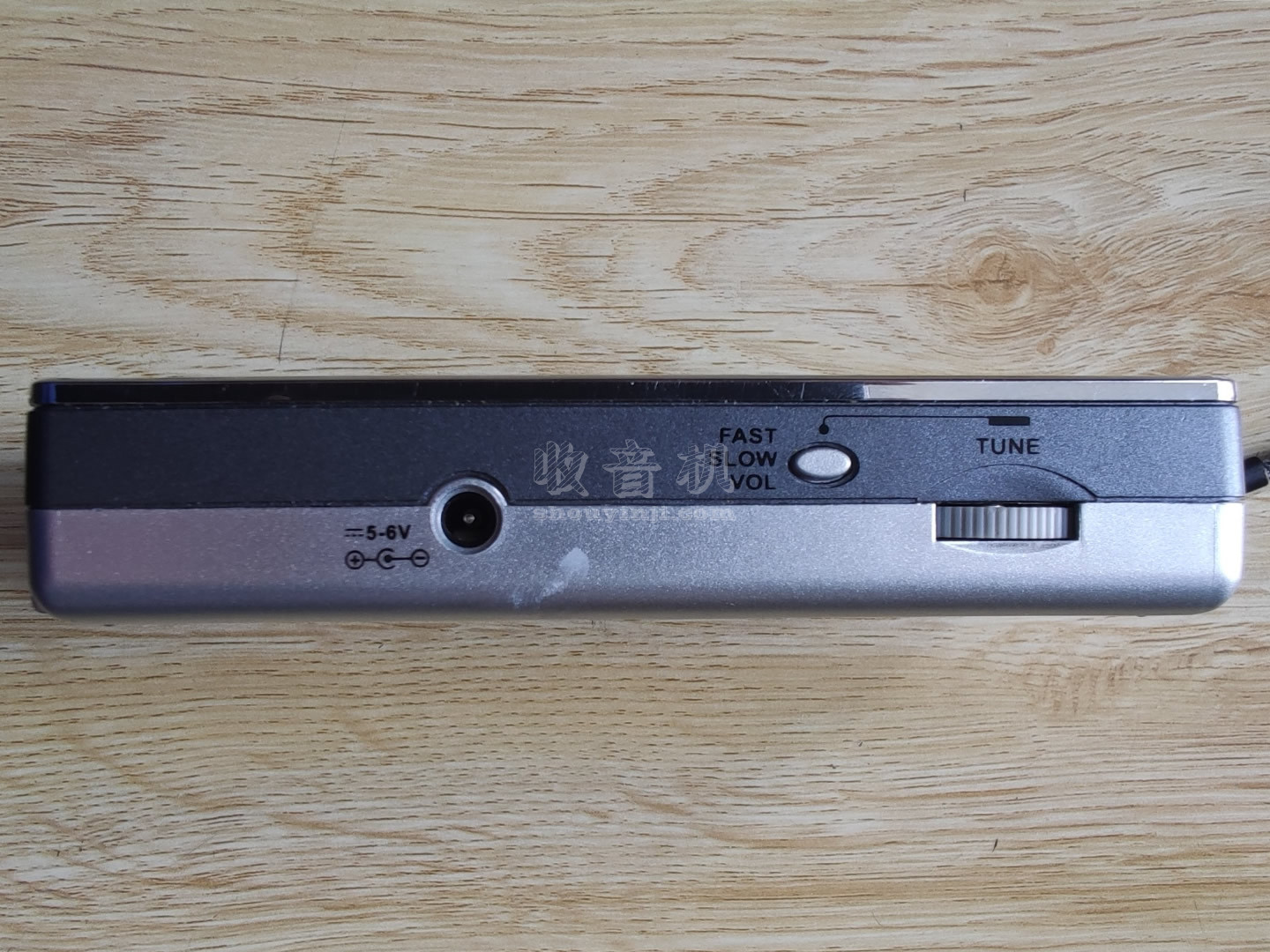

外接电源、步进调节、调谐旋钮

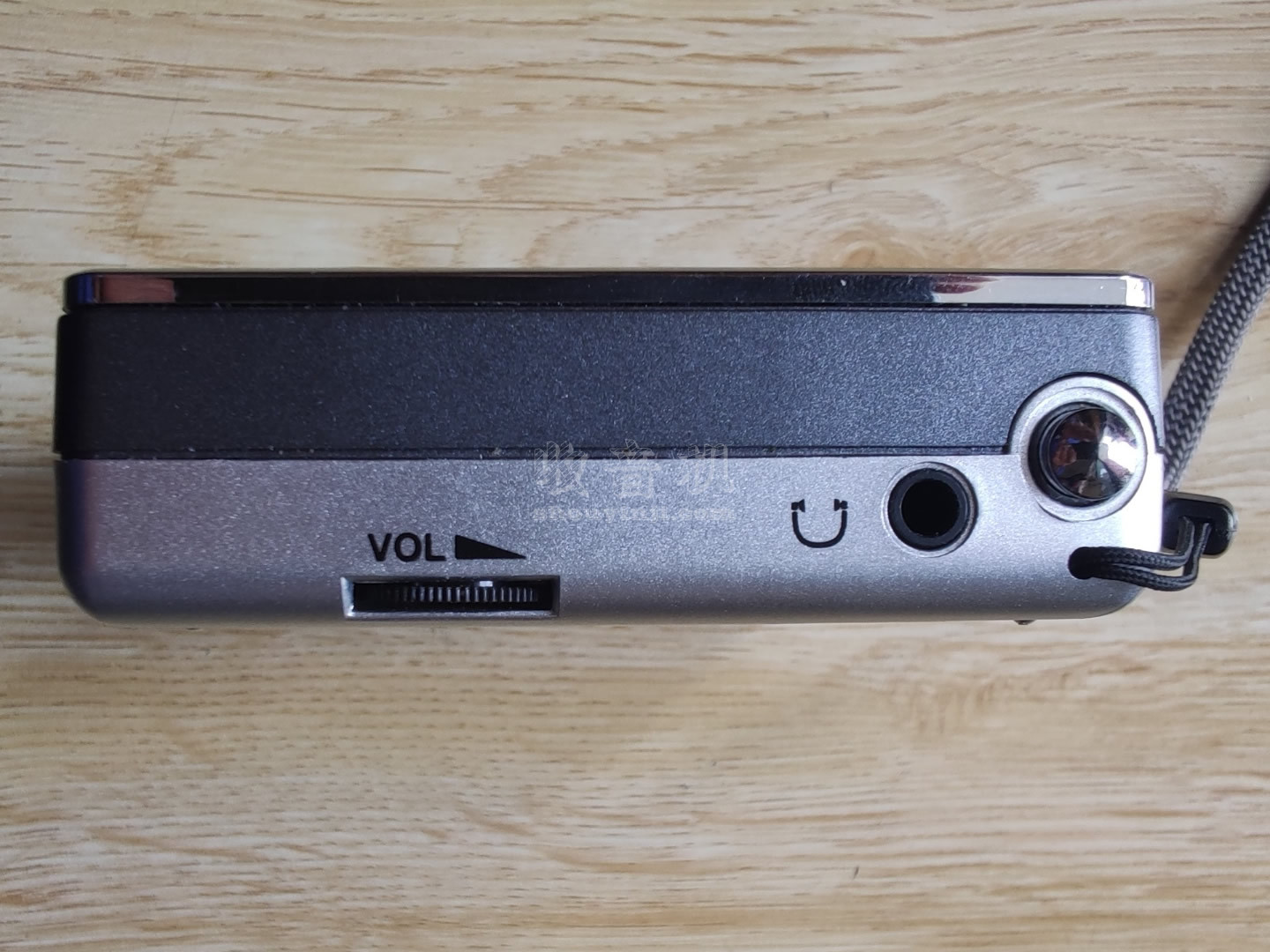

音量旋钮、耳机输出、拉杆天线

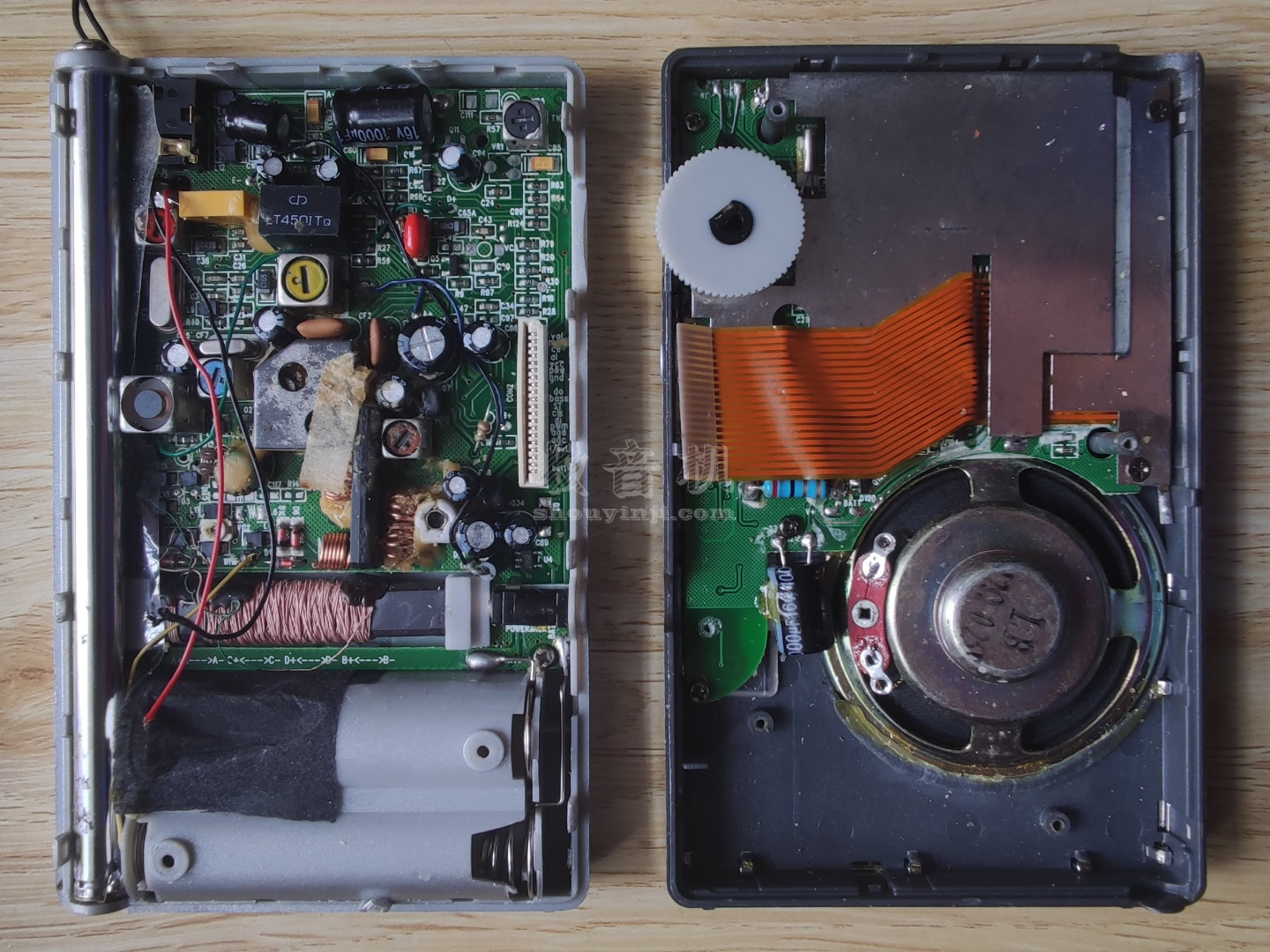

正式拆机

喇叭12Ω 0.25W

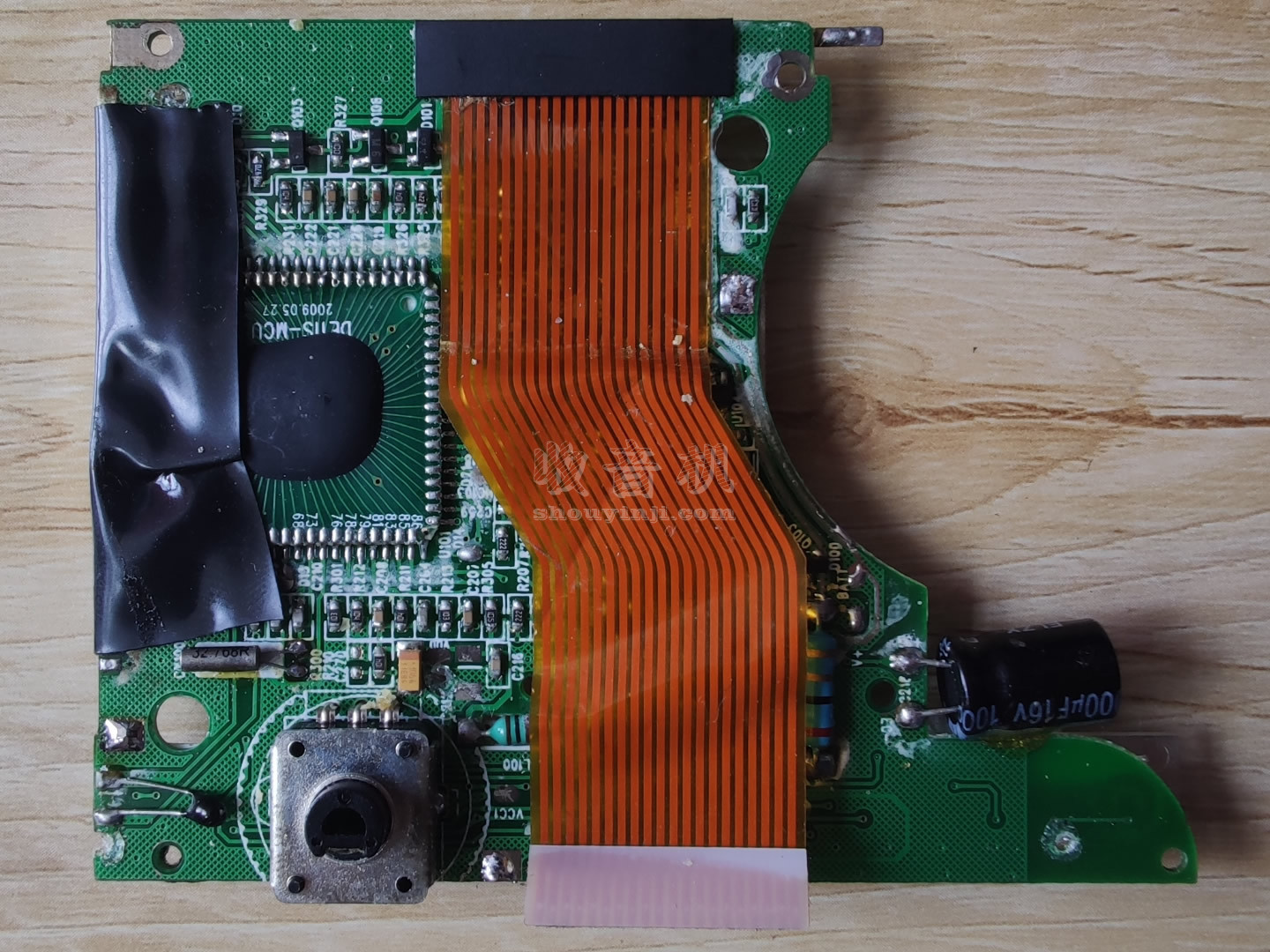

操作面板

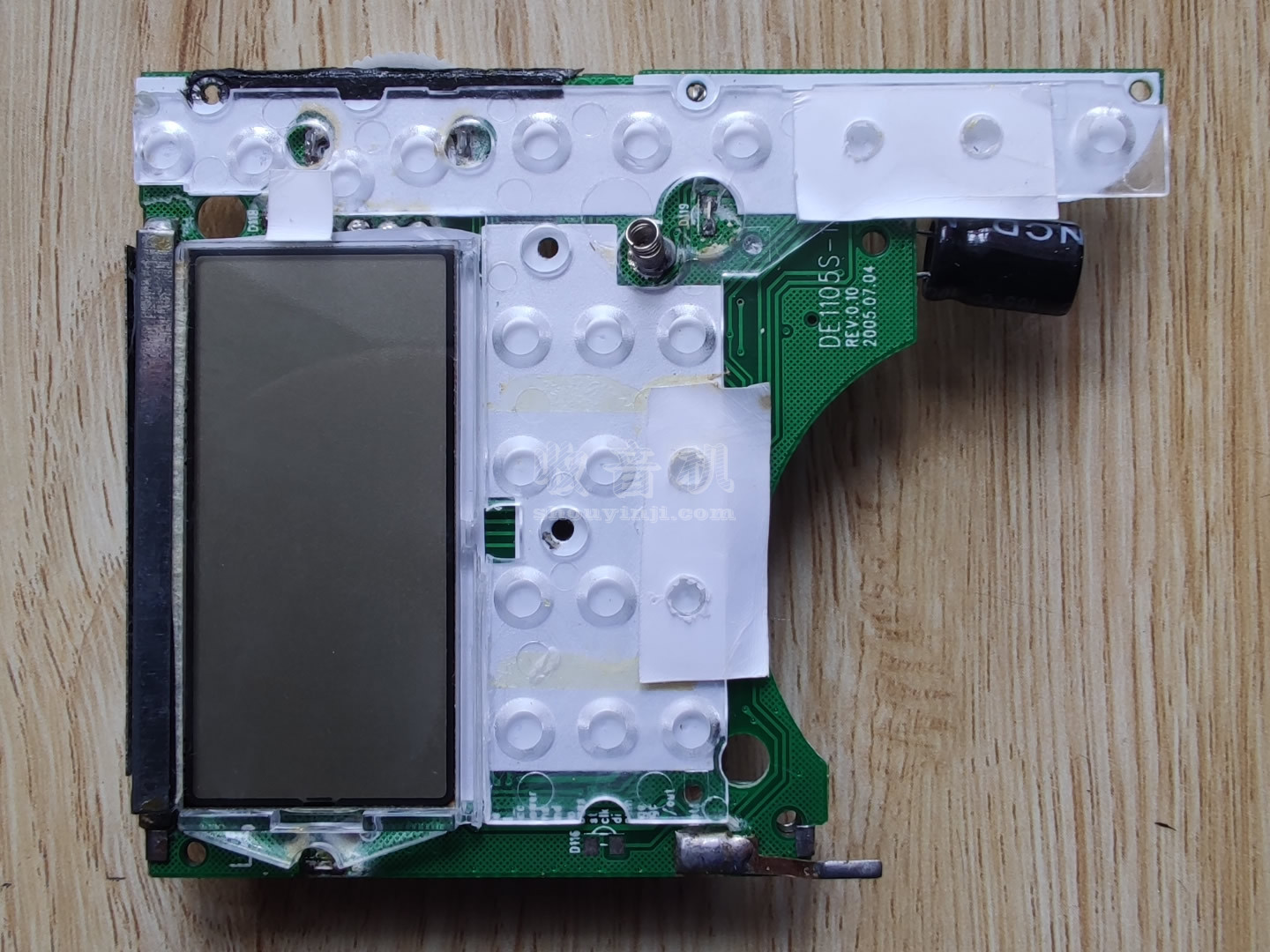

2005年7月4日出厂,十几年了...

隐蔽罩已经拆除

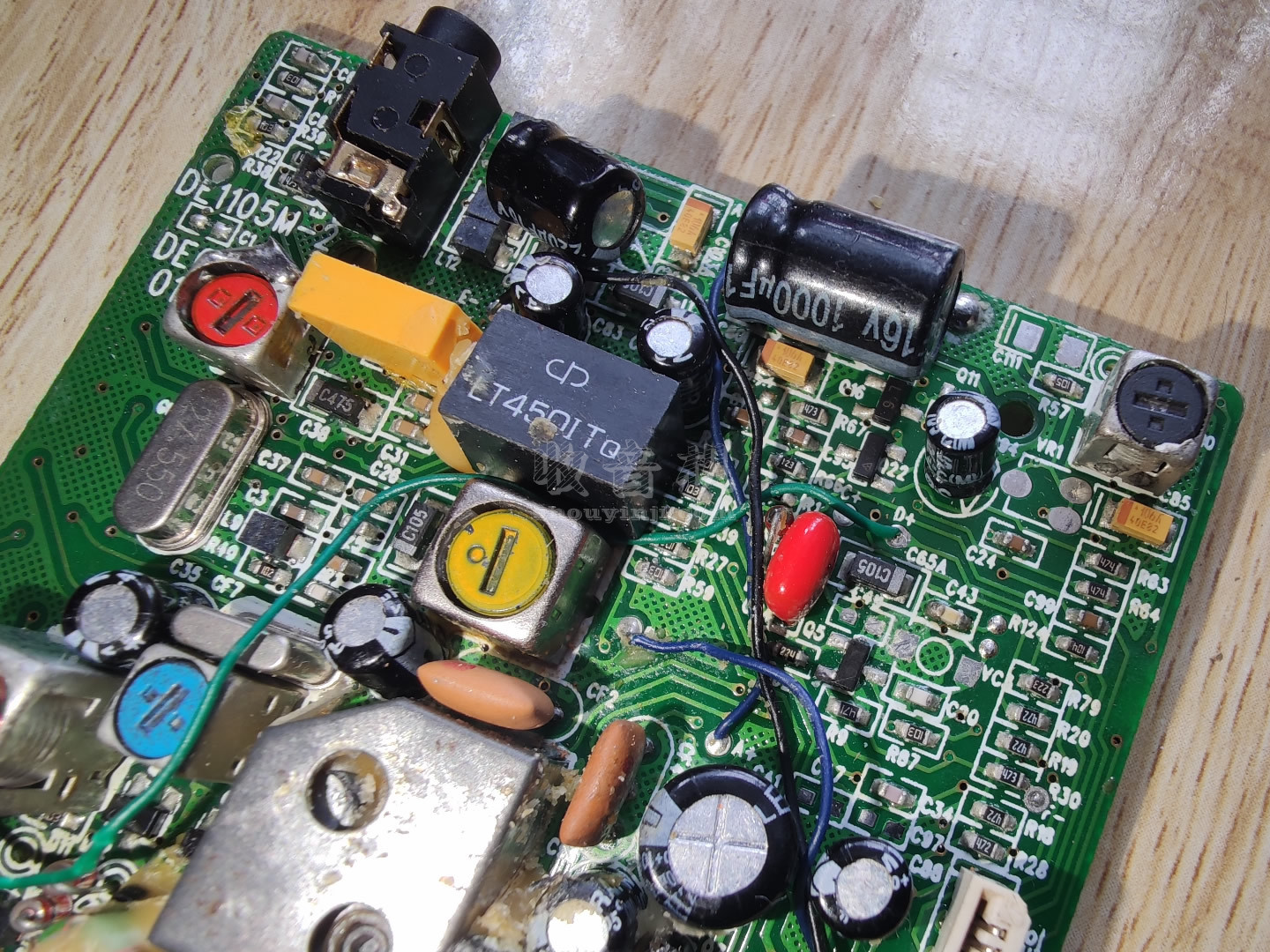

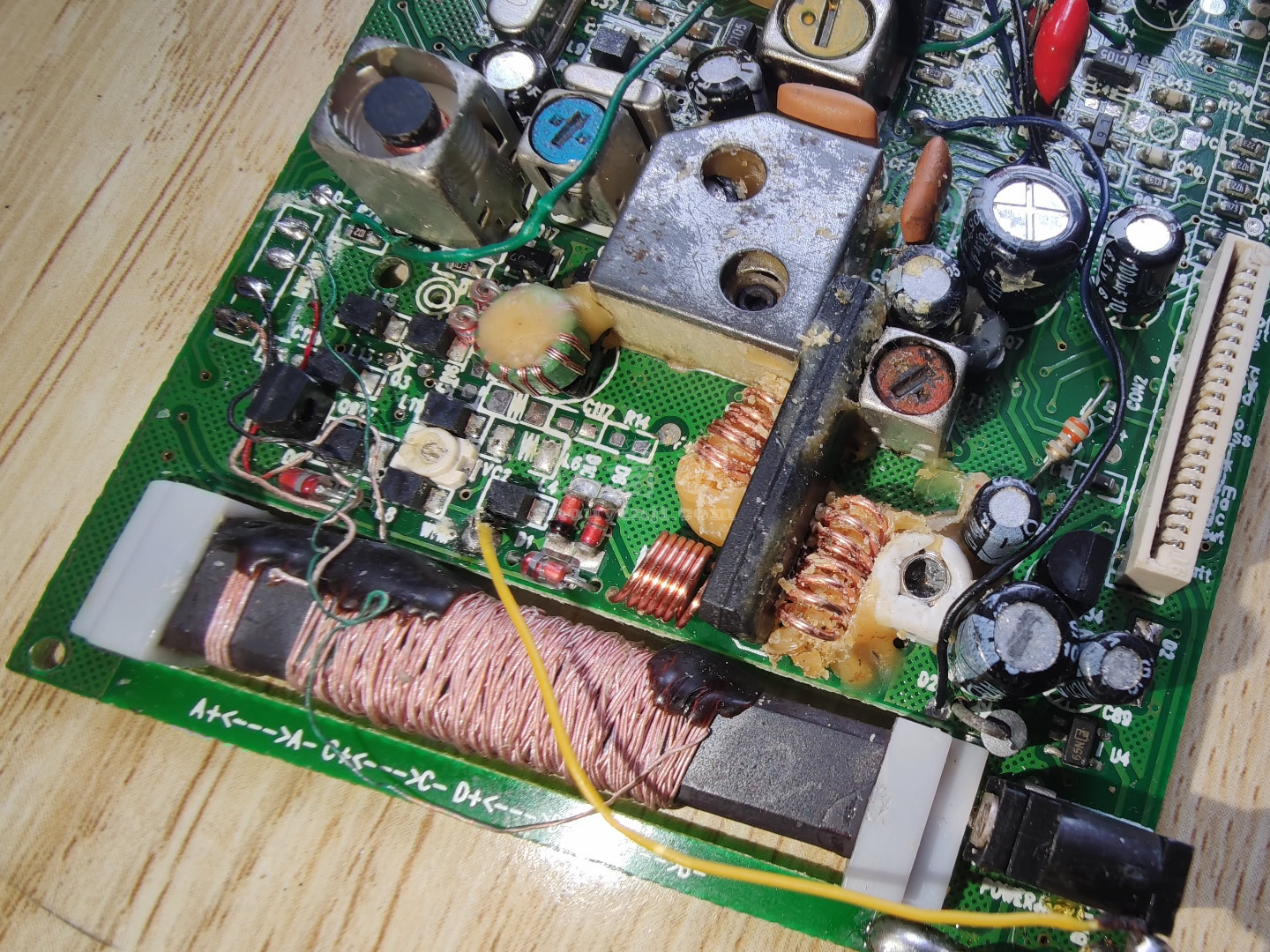

主电板

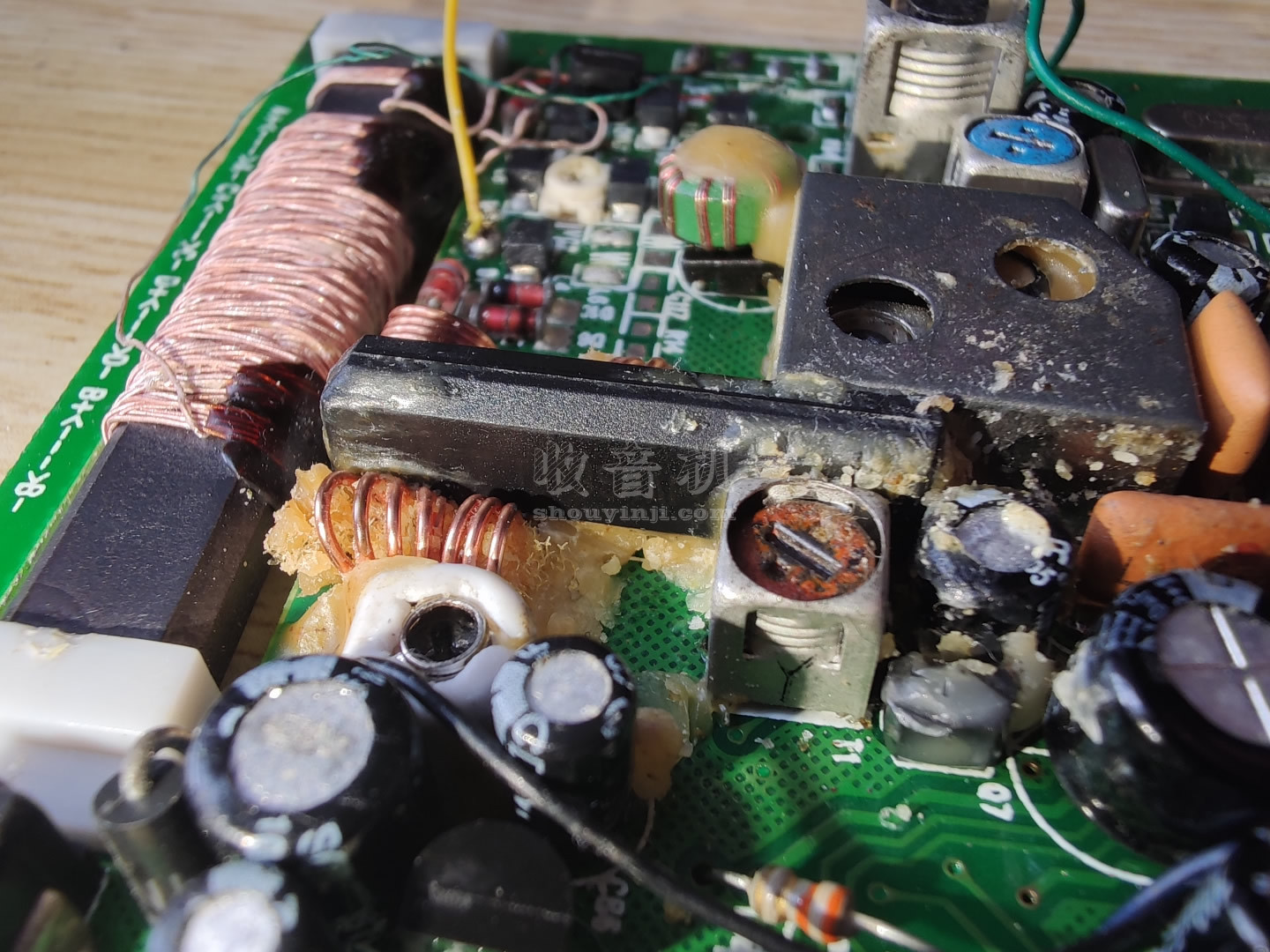

TA7358AP调频高放集成IC

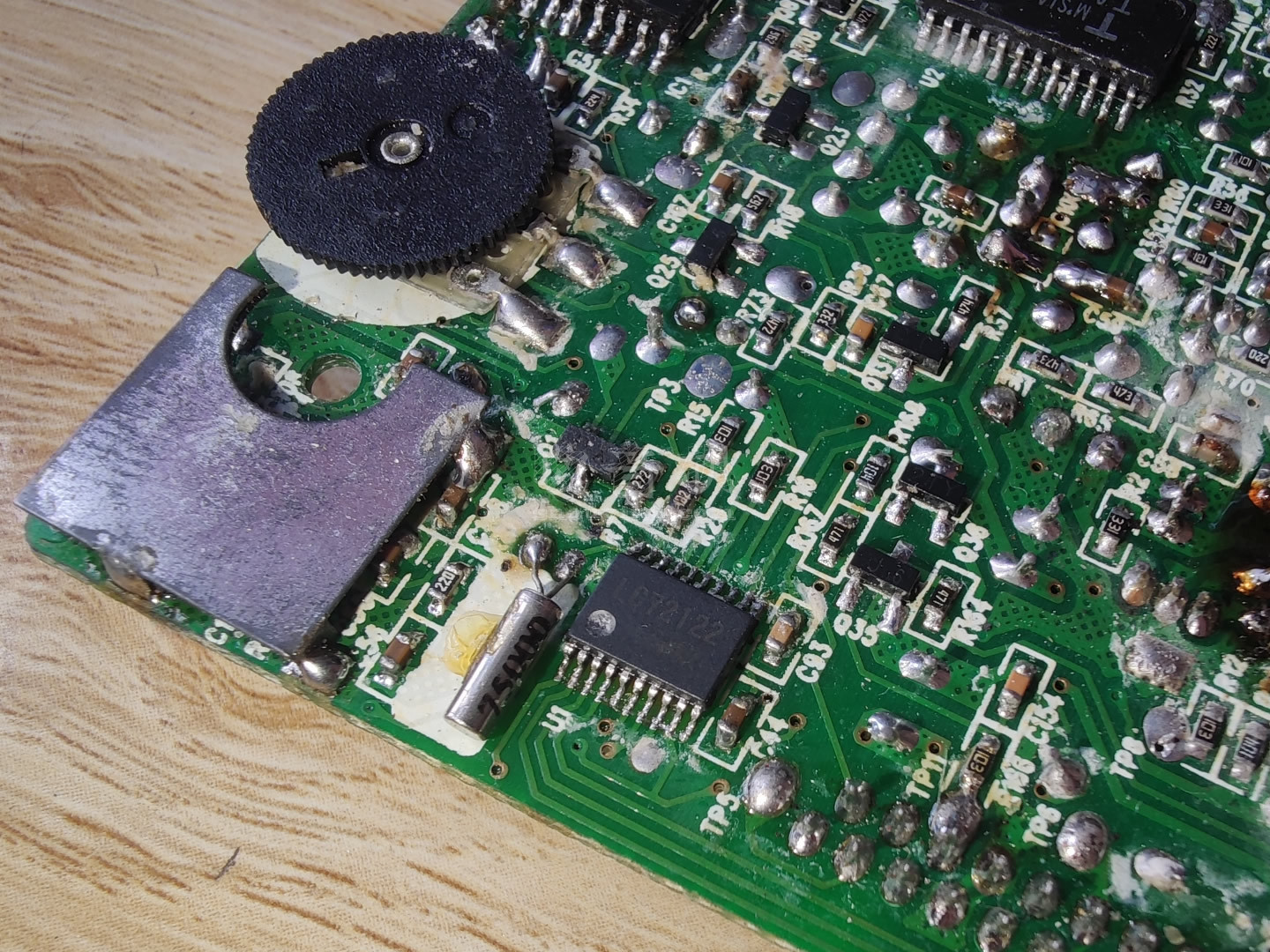

后面焊的真特么难看,放那么松香,简直无语...

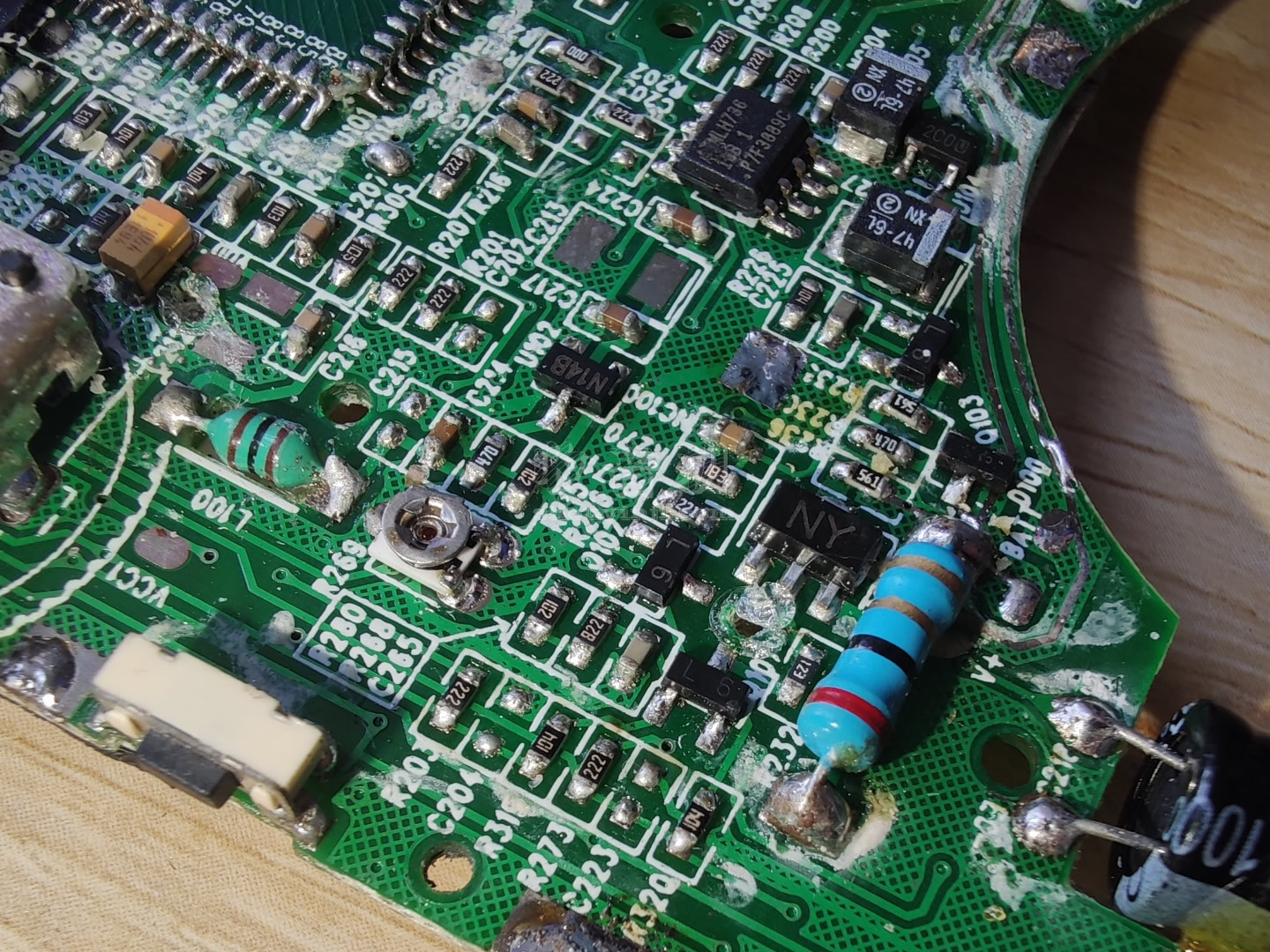

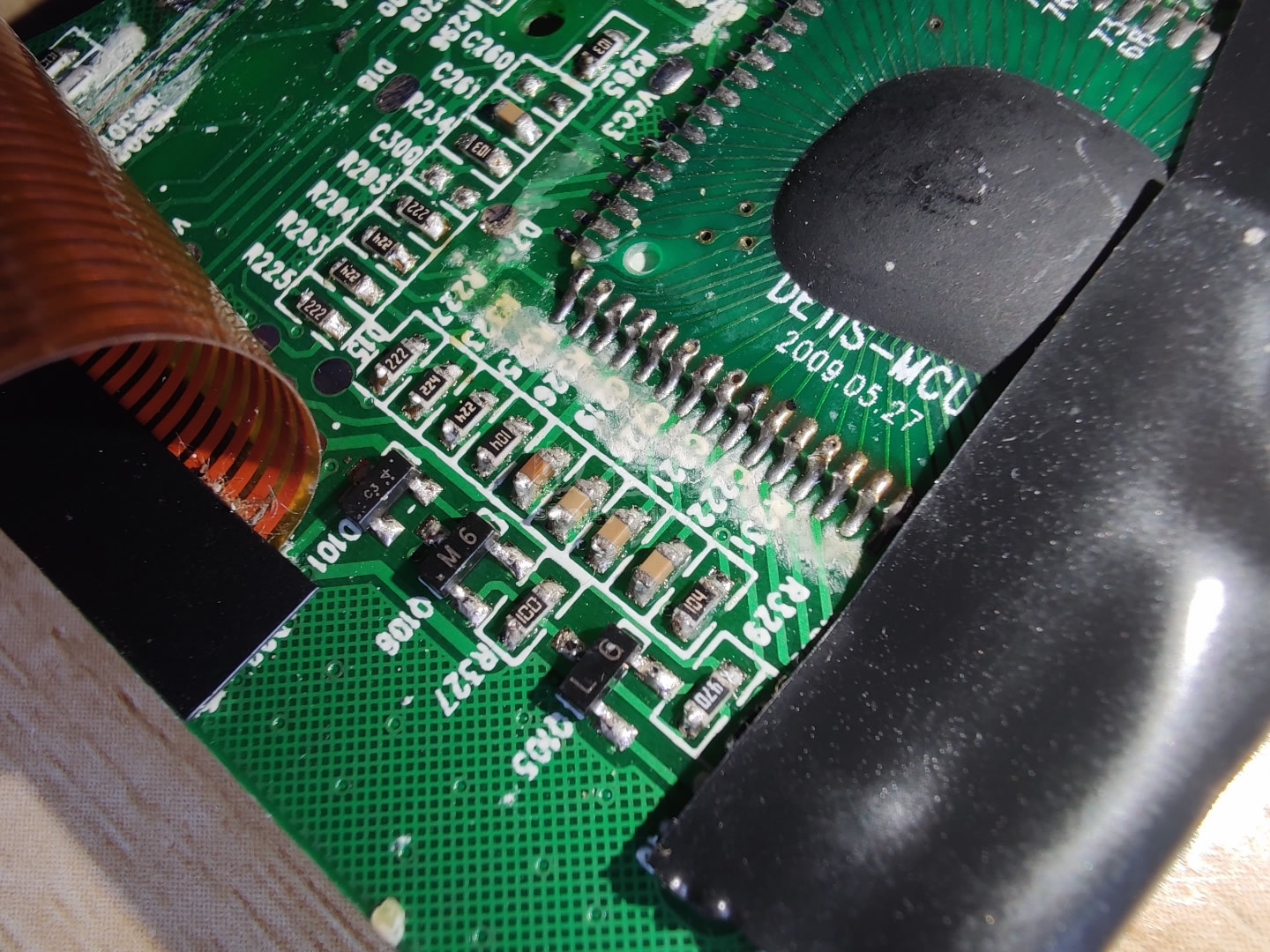

LC72122电子调谐控制IC

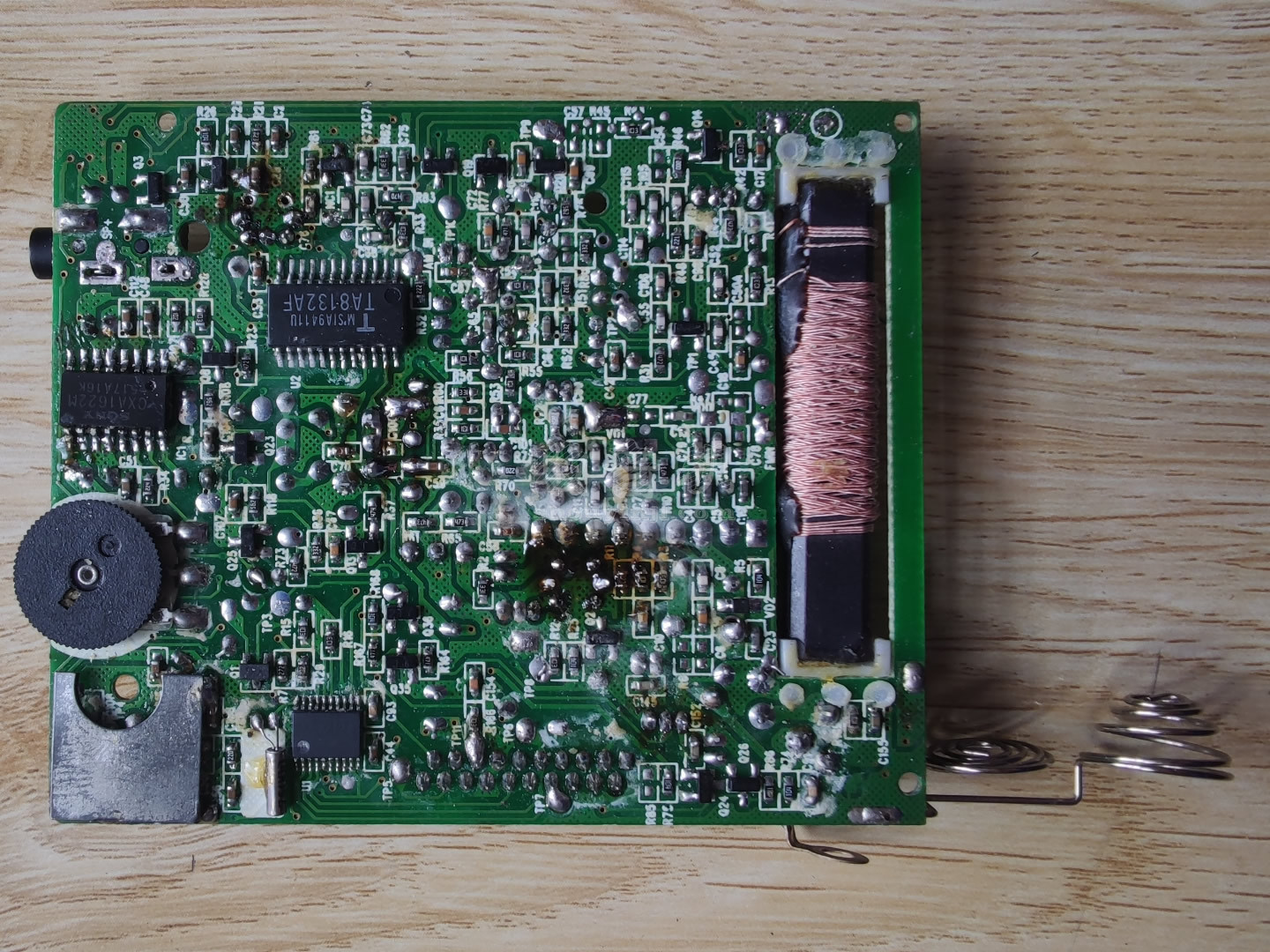

索尼CXA1622M立体声功率放大器/单声道BTL功率放大器;东芝TA8132AF收音专用集成电路

集合照
