[拆机修机] 伊顿/ETON MINI收音机拆机

其他国外品牌 其他国外品牌 905 人阅读 | 13 人回复 | 2021-01-13

这机确实够小够迷你的,声音也不大...

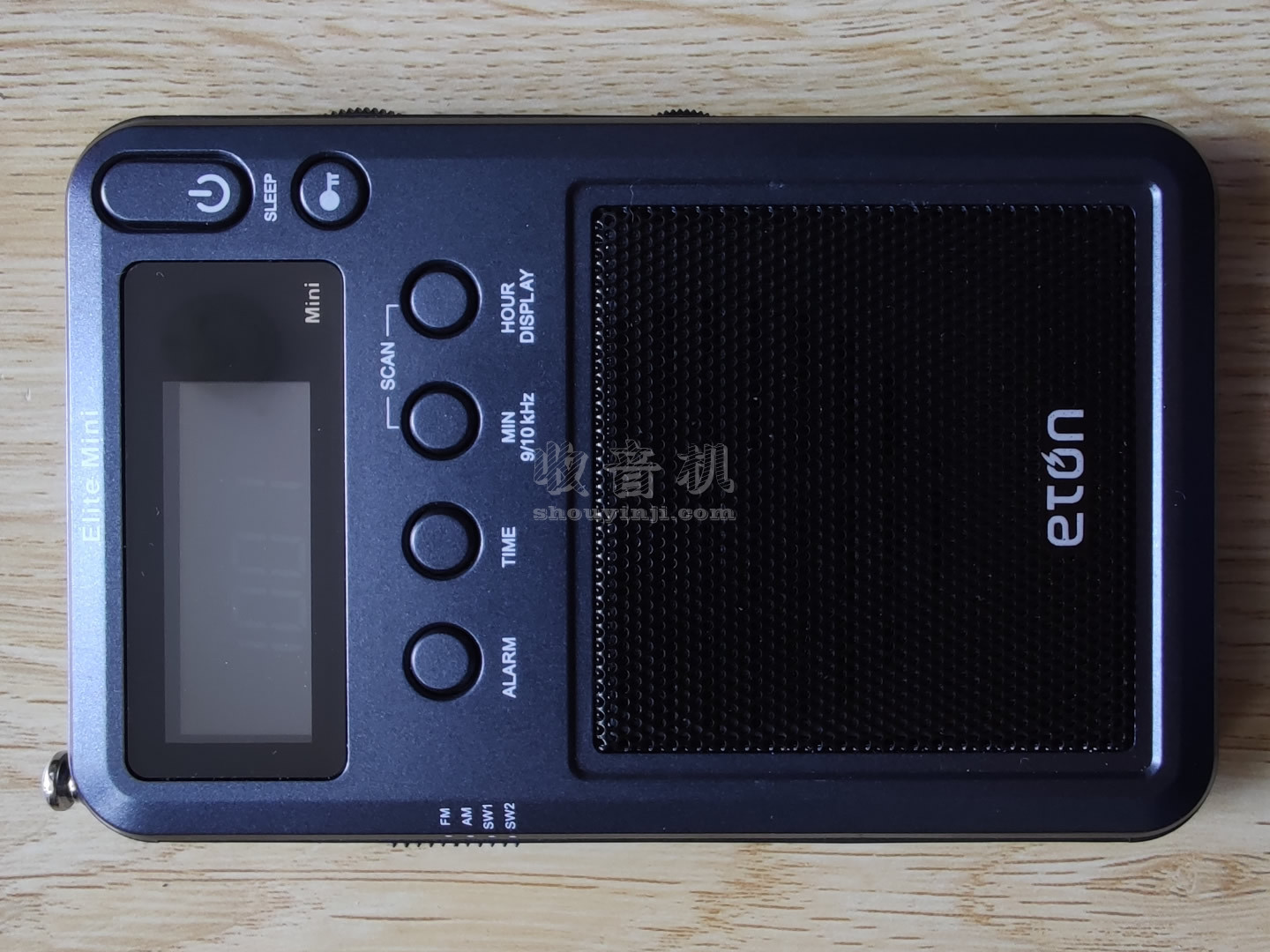

正面


背面

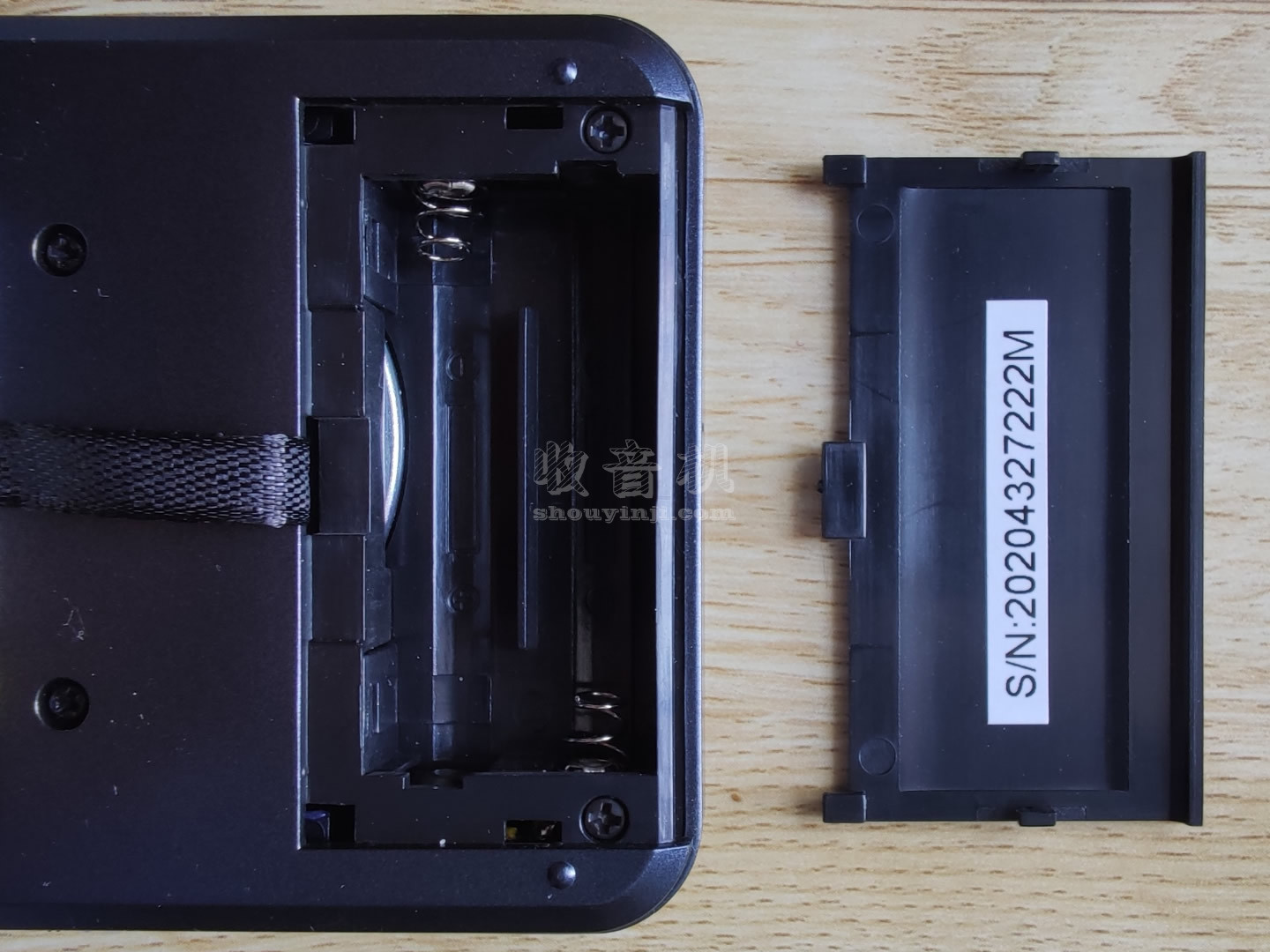

两节七号电池供电


拉杆天线、耳机输出


调谐旋钮、外接电源插孔(个人觉得插孔设计位置不妥,影响调台或调节声音大小)、音量旋钮

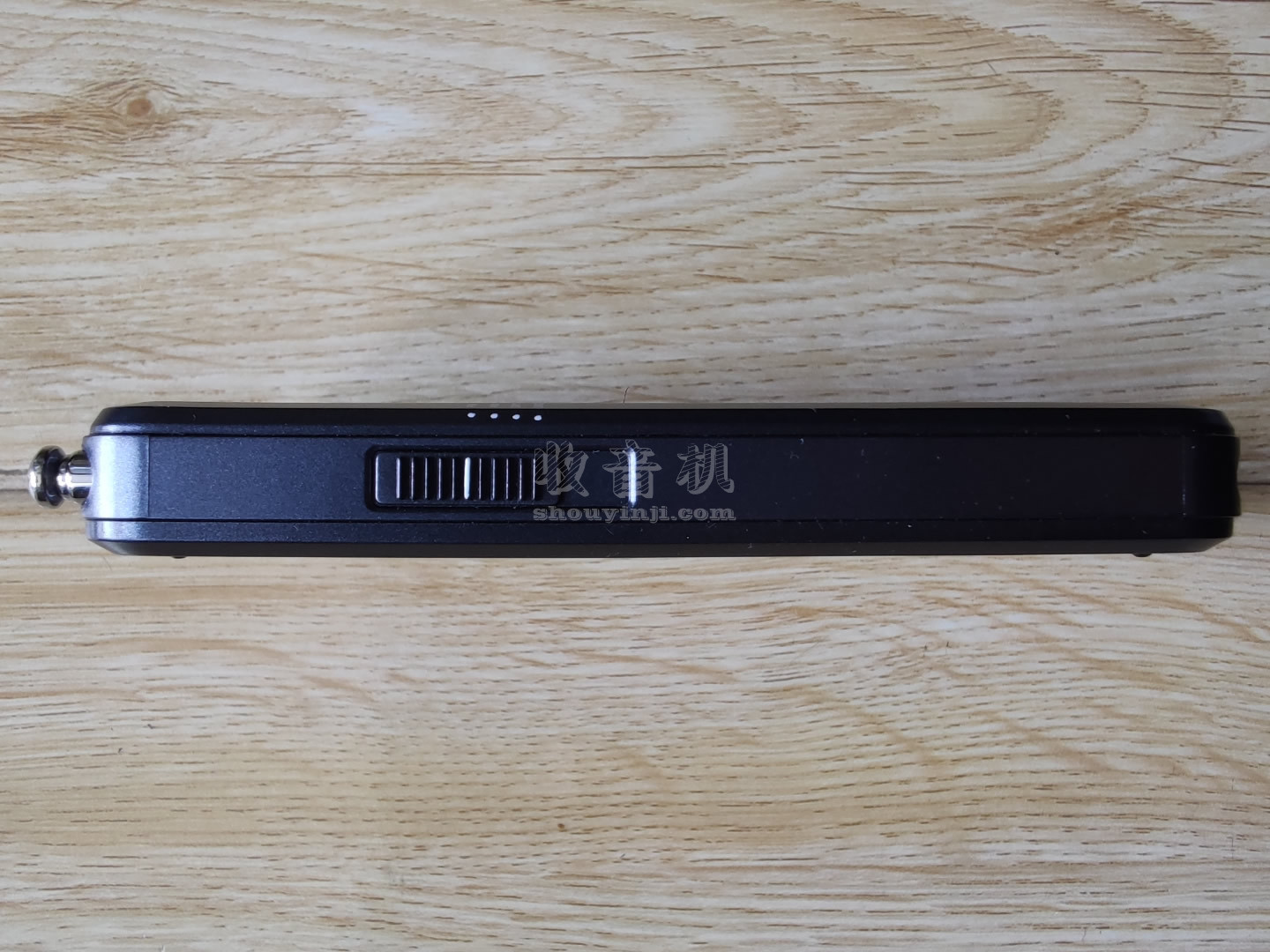

波段选择


拆机开始,拧下背面一共六颗螺丝(电池仓里有两个长螺丝),慢慢用指甲沿边缝划开

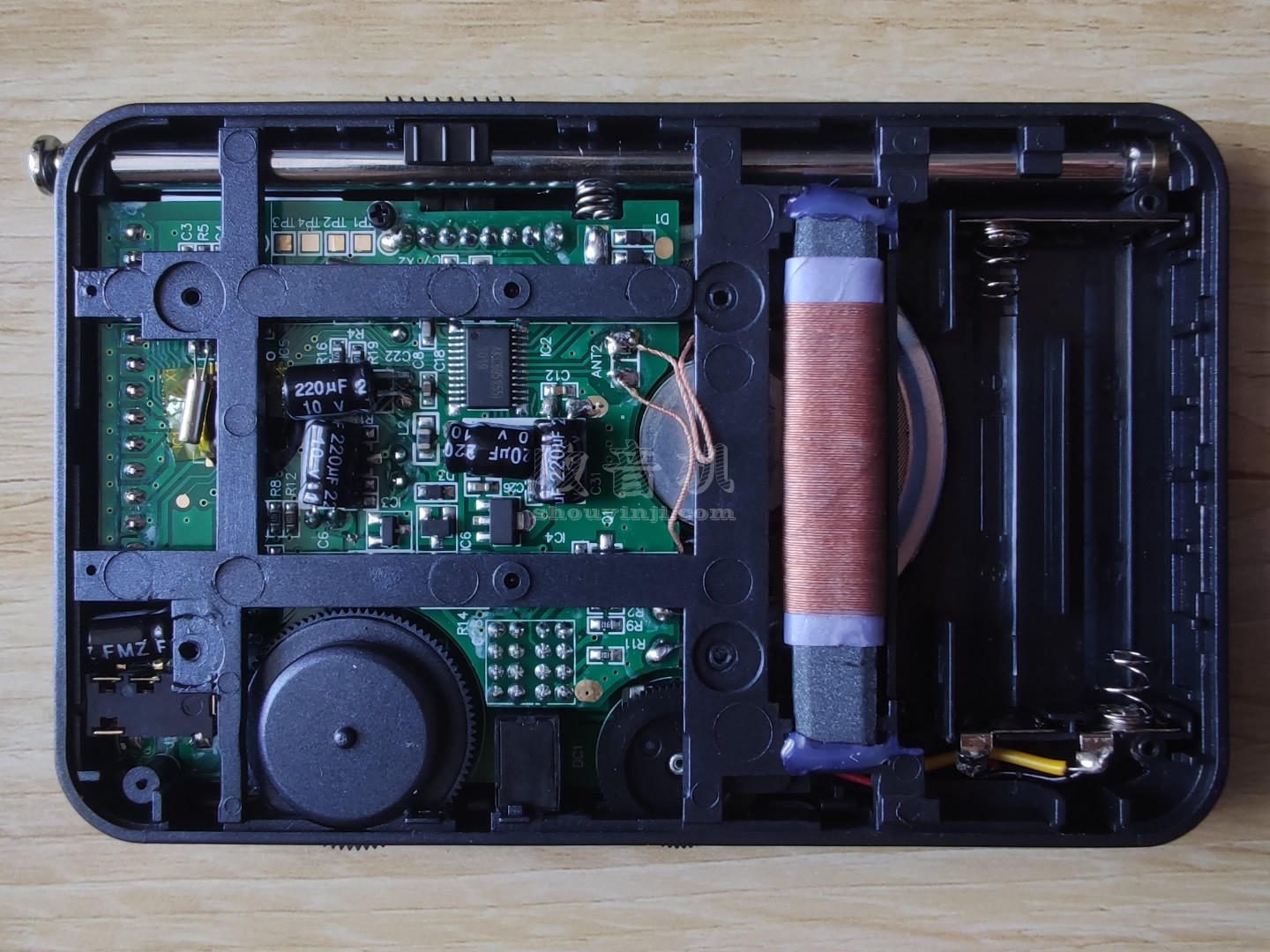

主板上有颗螺丝拧下来,正面板就能沿边缝划开了

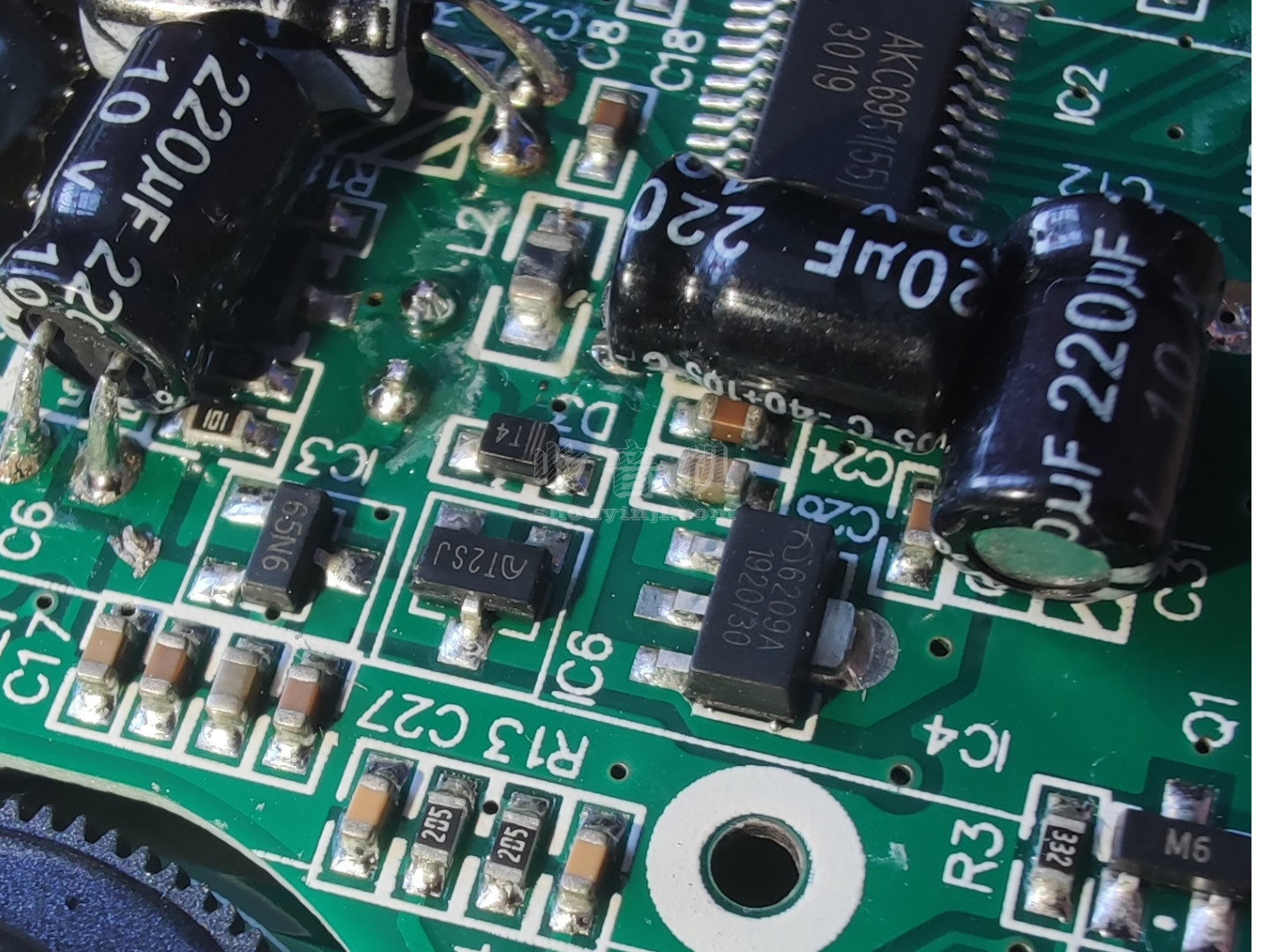

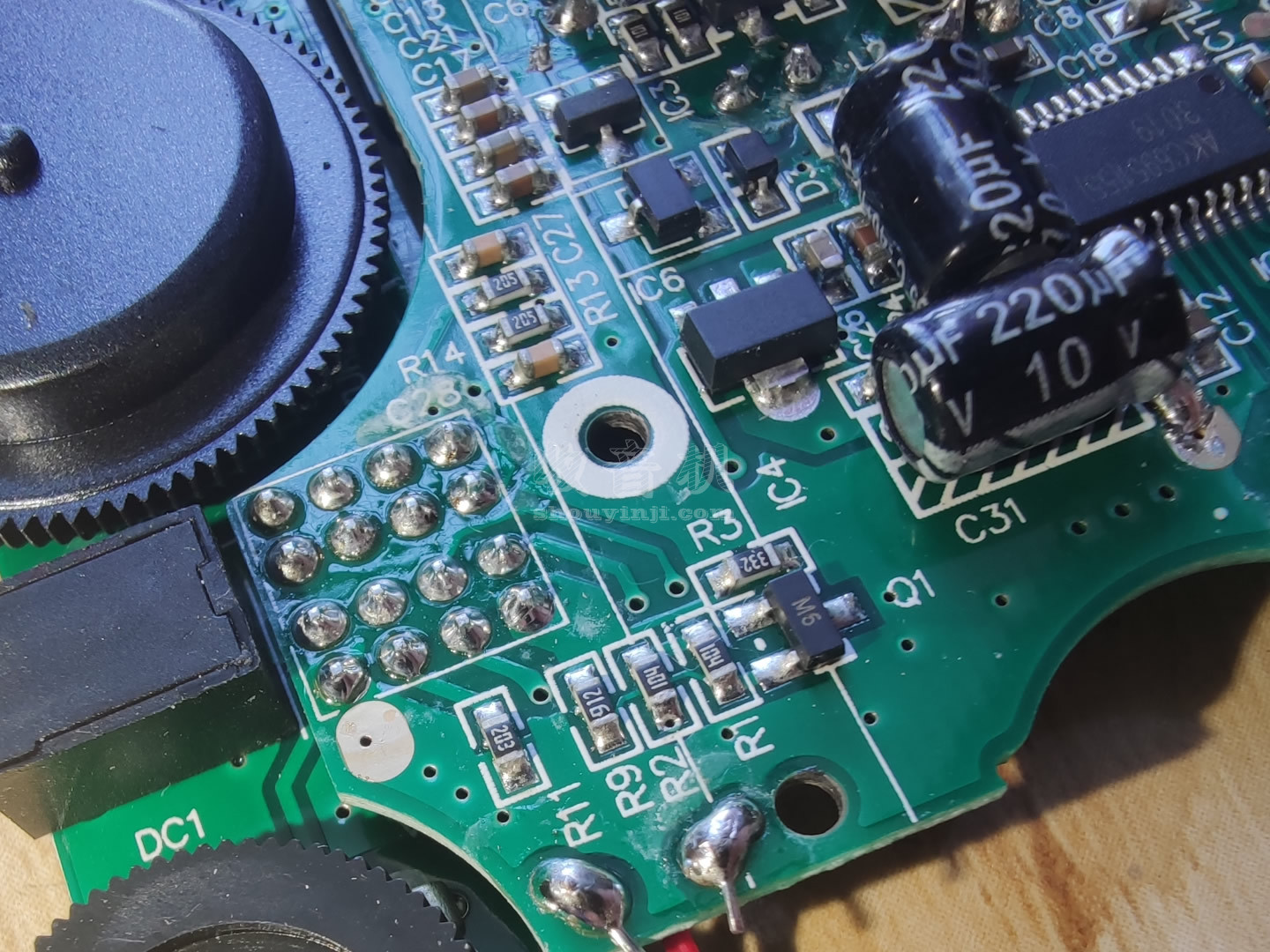

这谁焊的?比我焊工还差,看到这种焊工就不爽...

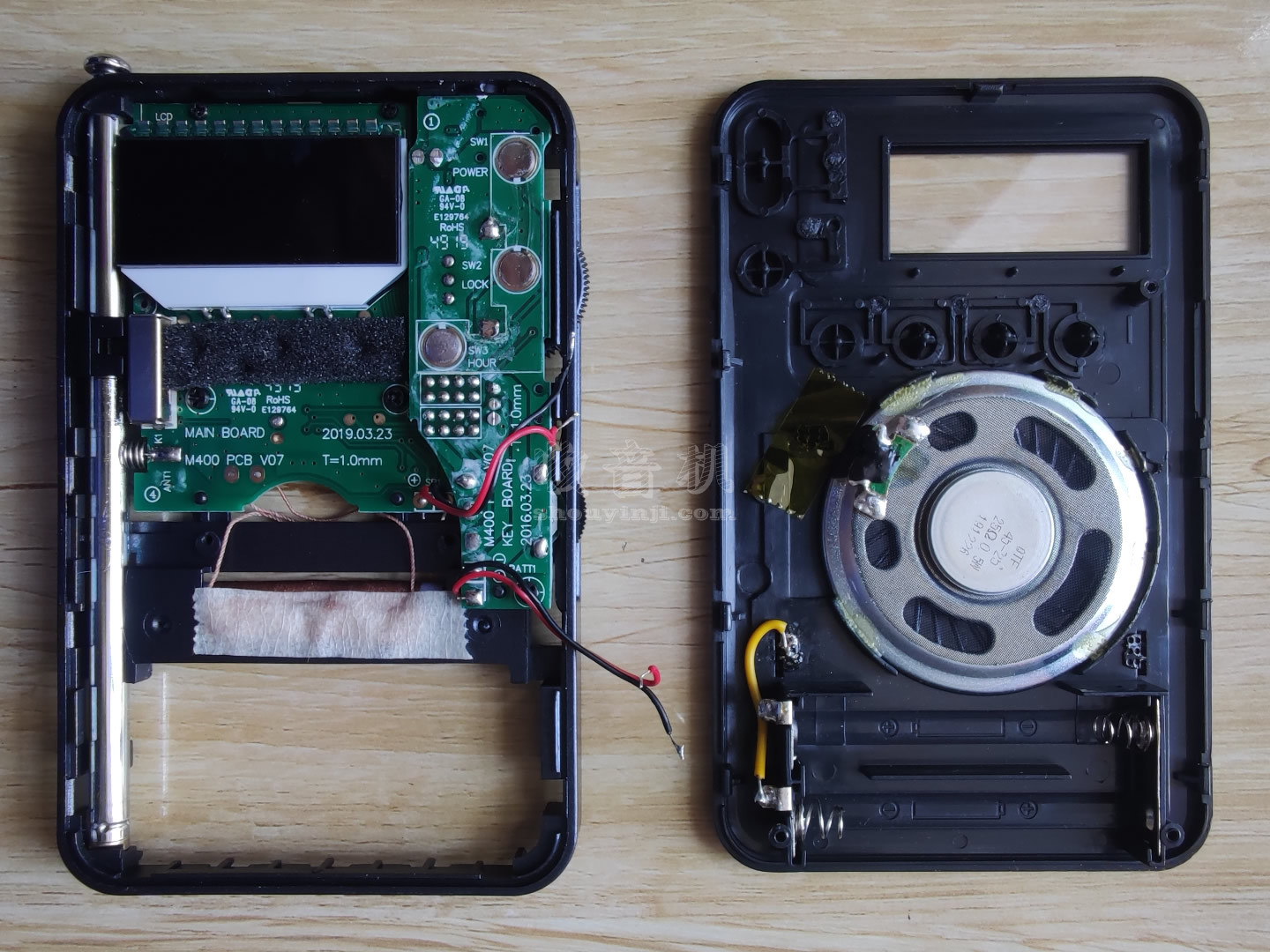

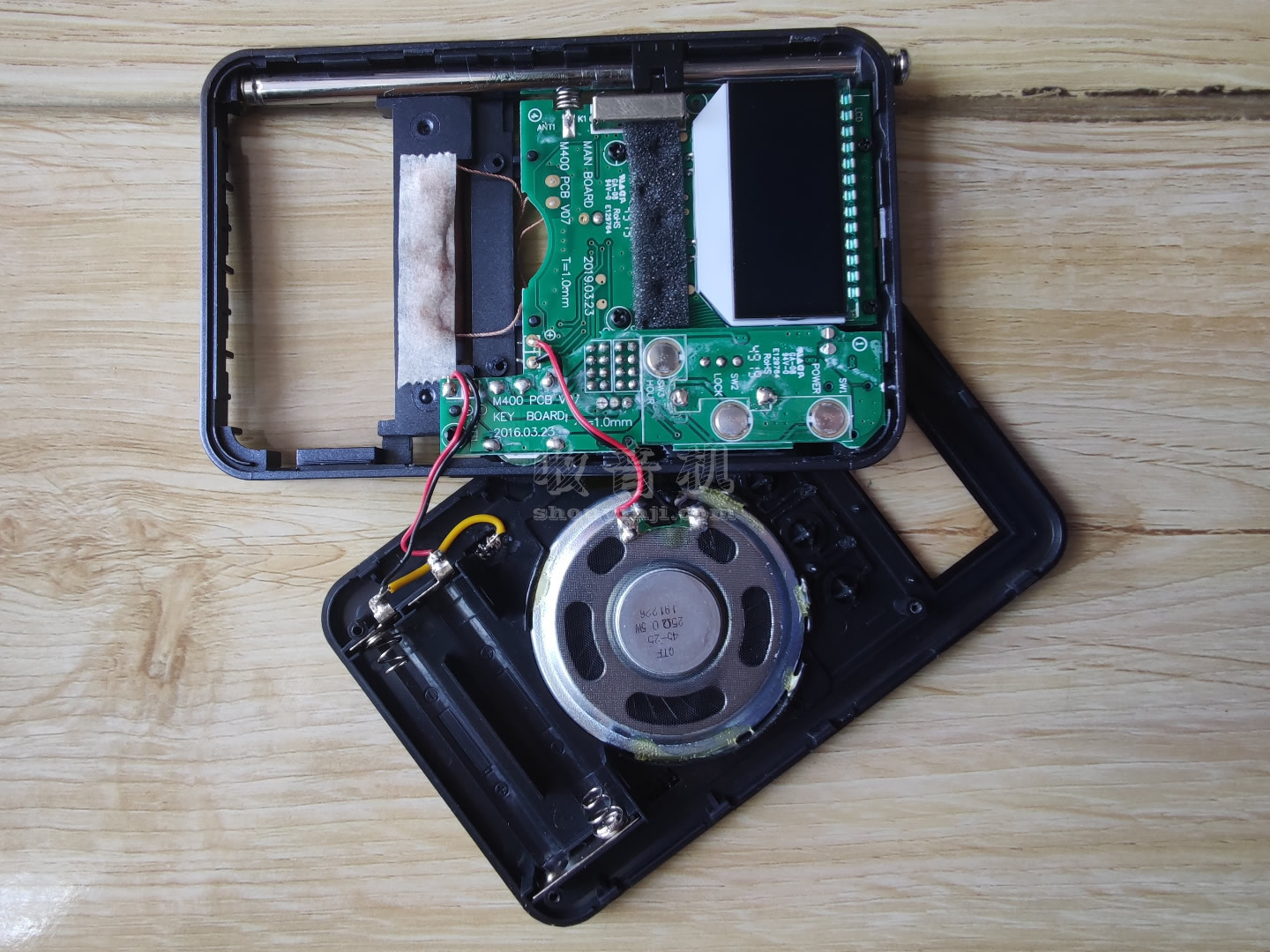

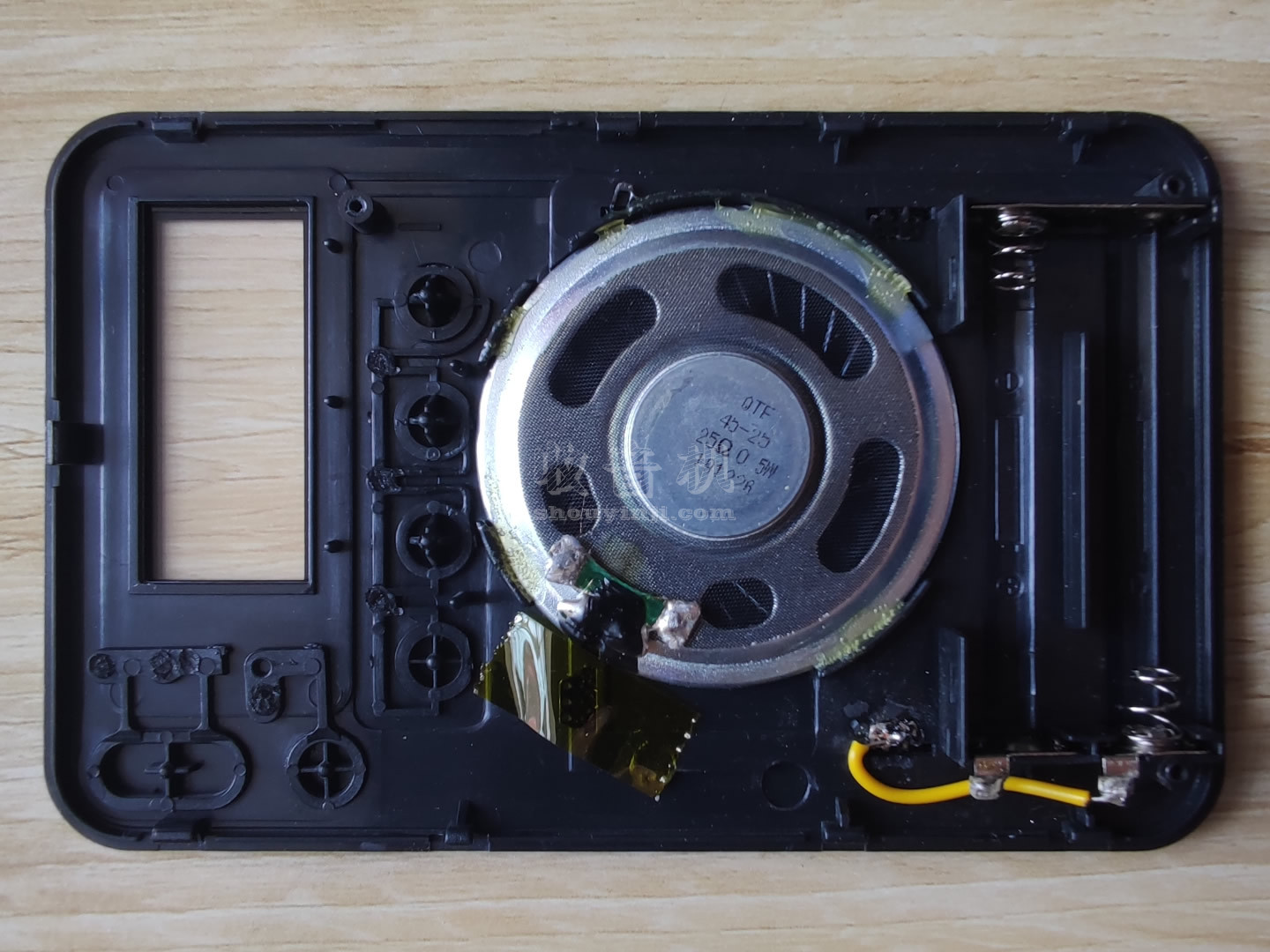

把电池供电线和喇叭线焊下来就能一分为二了,主板也就好拆了




超薄喇叭25Ω 0.25W,φ45mm,话说这种阻抗喇叭我第一次遇见



磁棒天线,磁棒长度5cm


主板取下来了,两块板子直接用跳针焊在一起了



使用AKC6951集成电路,有调频/电视伴音/中波/长波接收机功能

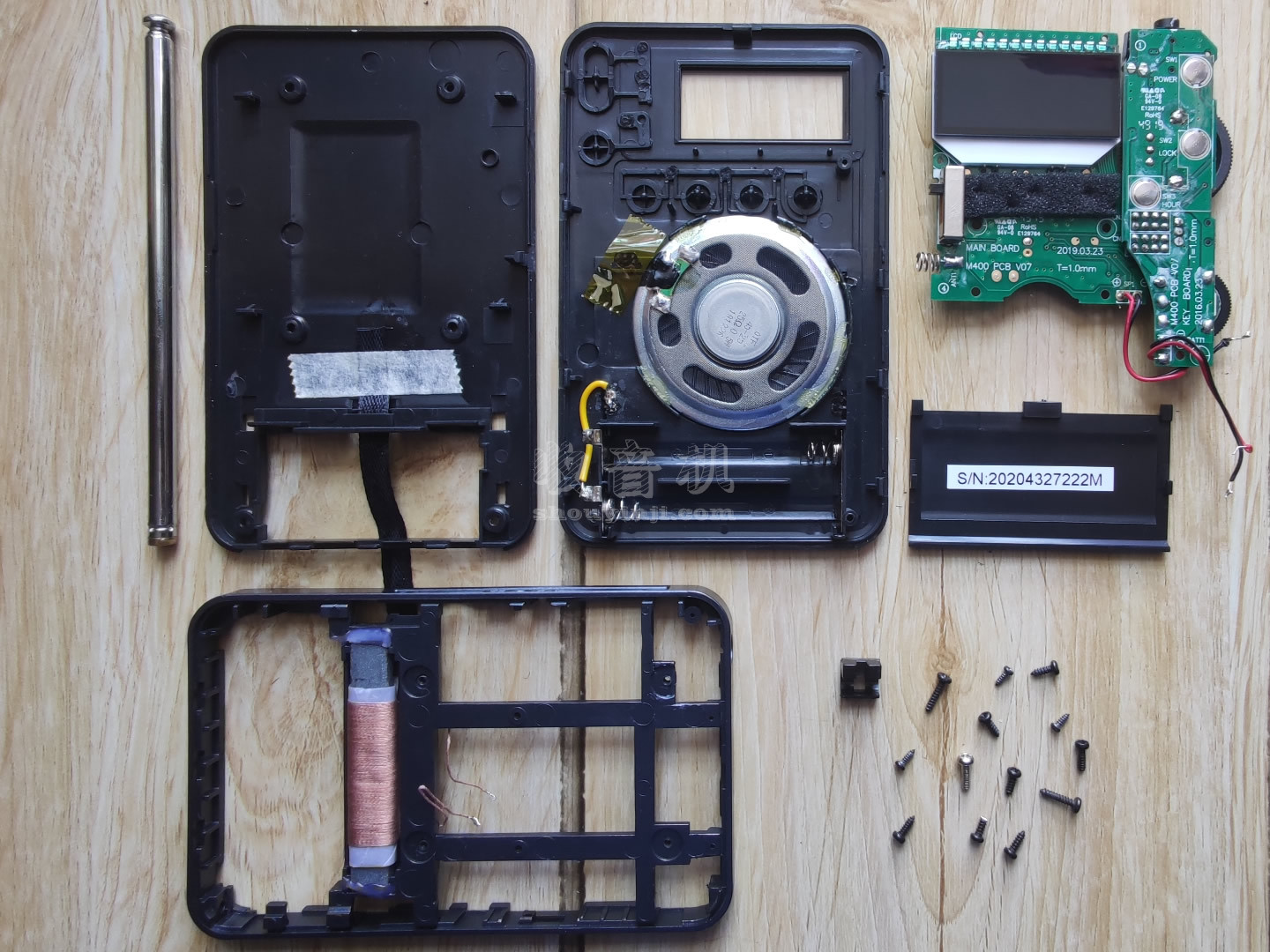

集合照
分享到:
回复

使用道具 举报

回复|共 13 个

onetalk

发表于 2021-2-18 13:49:26 来自手机 | 显示全部楼层

这机器不知道现在什么价位了
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 13:05:22 来自手机 | 显示全部楼层

好奇怪
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 13:06:19 来自手机 | 显示全部楼层

那个连接负极的黄色线是干什么用的啊
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 13:12:32 来自手机 | 显示全部楼层

还有c12那个位置是并联两个电容吗,没看懂→_→
回复

使用道具 举报

琴弦拆解

发表于 2021-3-2 14:28:20 来自手机 | 显示全部楼层

伊顿旅行者 发表于 2021-3-2 13:06
那个连接负极的黄色线是干什么用的啊

把面板的金属喇叭保护罩接地,起到一定的屏蔽作用,抗干扰。
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 15:06:19 来自手机 | 显示全部楼层

原来如此
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 15:06:40 来自手机 | 显示全部楼层

感谢回复!受教了!
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 16:54:53 来自手机 | 显示全部楼层

琴弦拆解 发表于 2021-3-2 14:28
把面板的金属喇叭保护罩接地,起到一定的屏蔽作用,抗干扰。

感谢回复,了解啦
回复

使用道具 举报

伊顿旅行者

发表于 2021-3-2 16:55:38 来自手机 | 显示全部楼层

楼主,请问哪里能找到这机器的电路图啊,想研究一下,怎么解决接收不灵敏的问题
