[拆机修机] 太阳能 DP-936SS AM/FM立体声收音机拆机

其他国内品牌 其他国内品牌 4583 人阅读 | 1 人回复 | 2021-01-23 | 发消息

早期买的太阳能收音机,电池早已失效,还没来得及试机!

包装盒



带耳机,老产品了

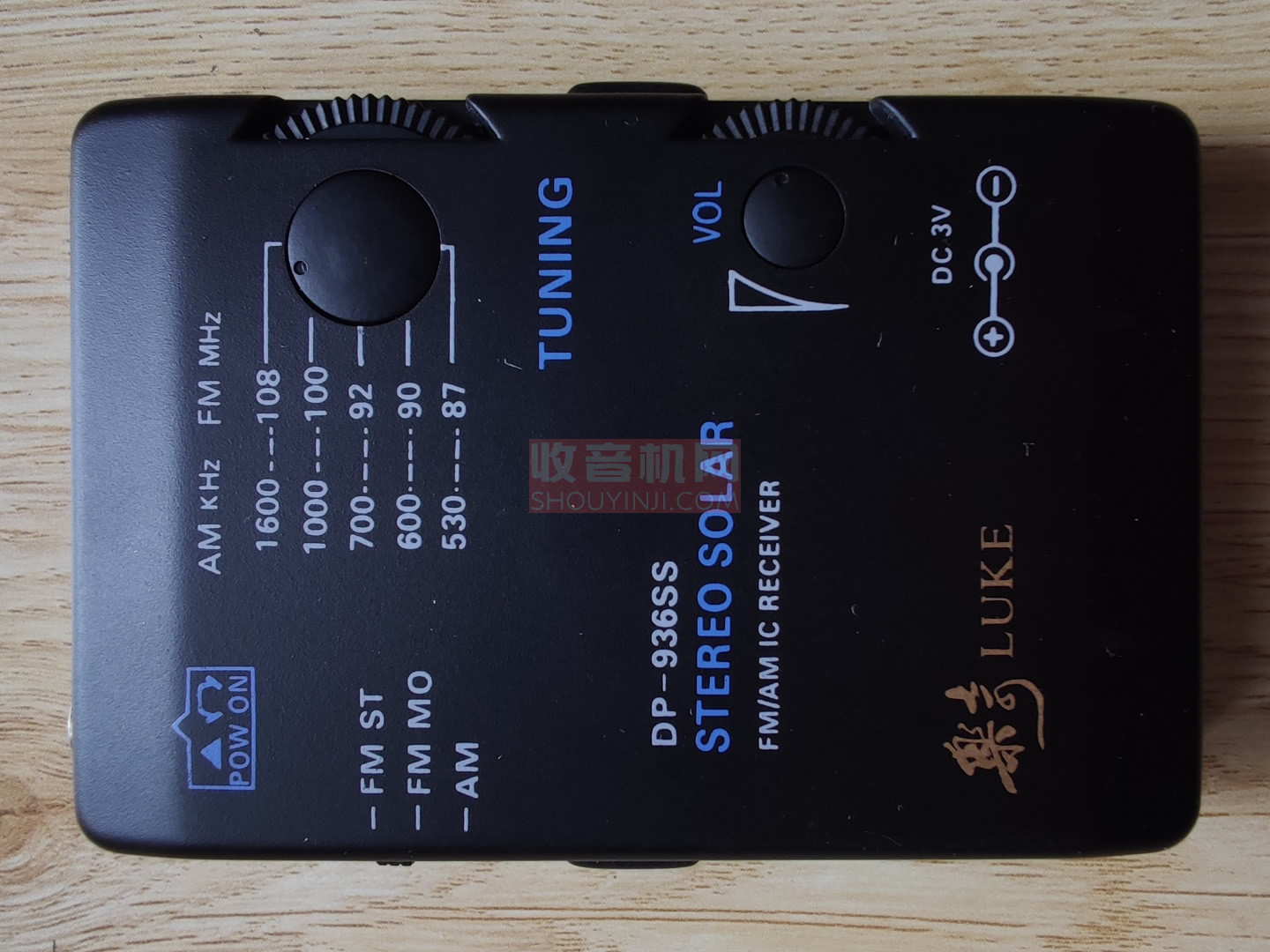

正面

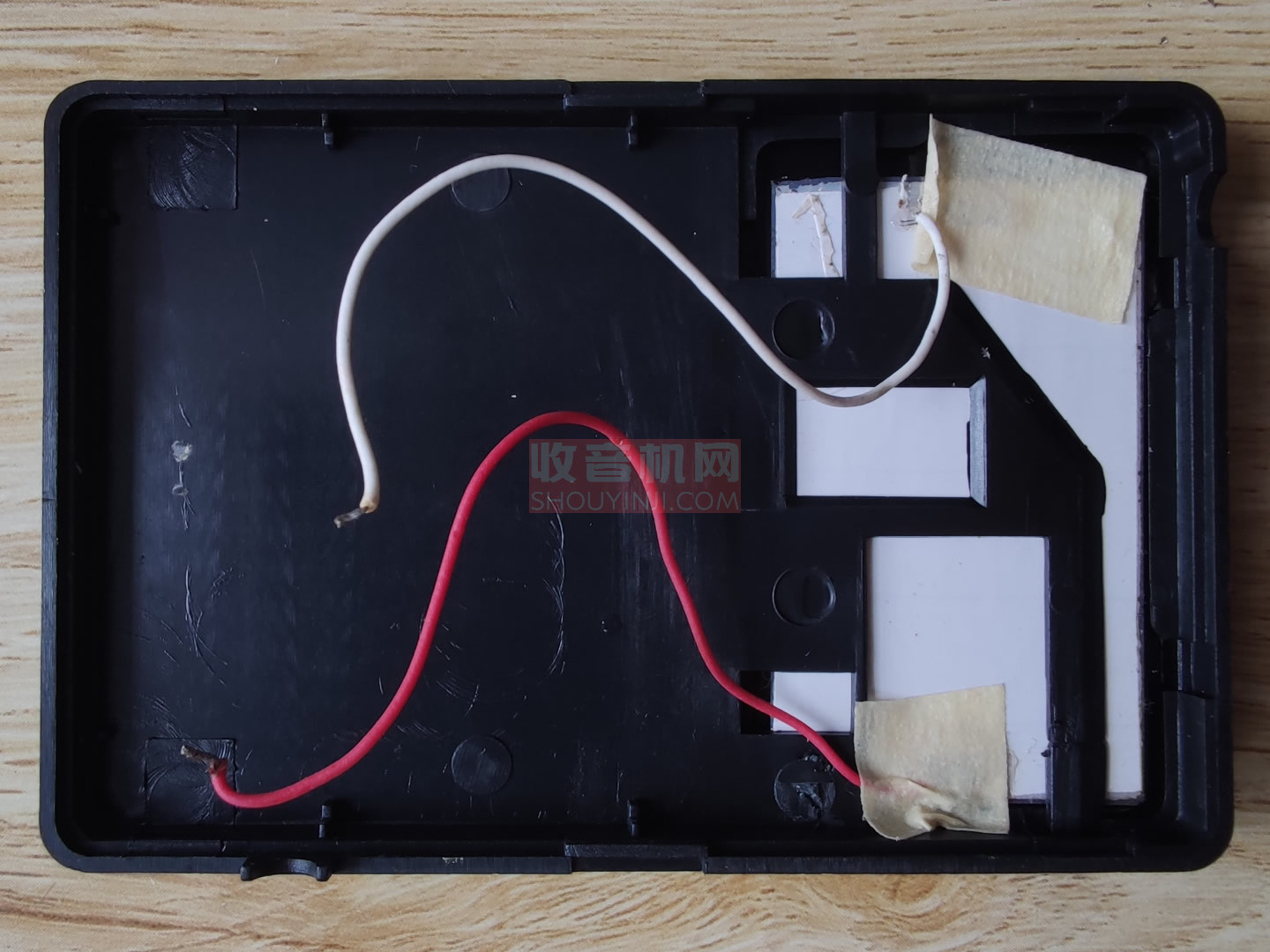

背面,一个小太阳能板,估计1.5V输出

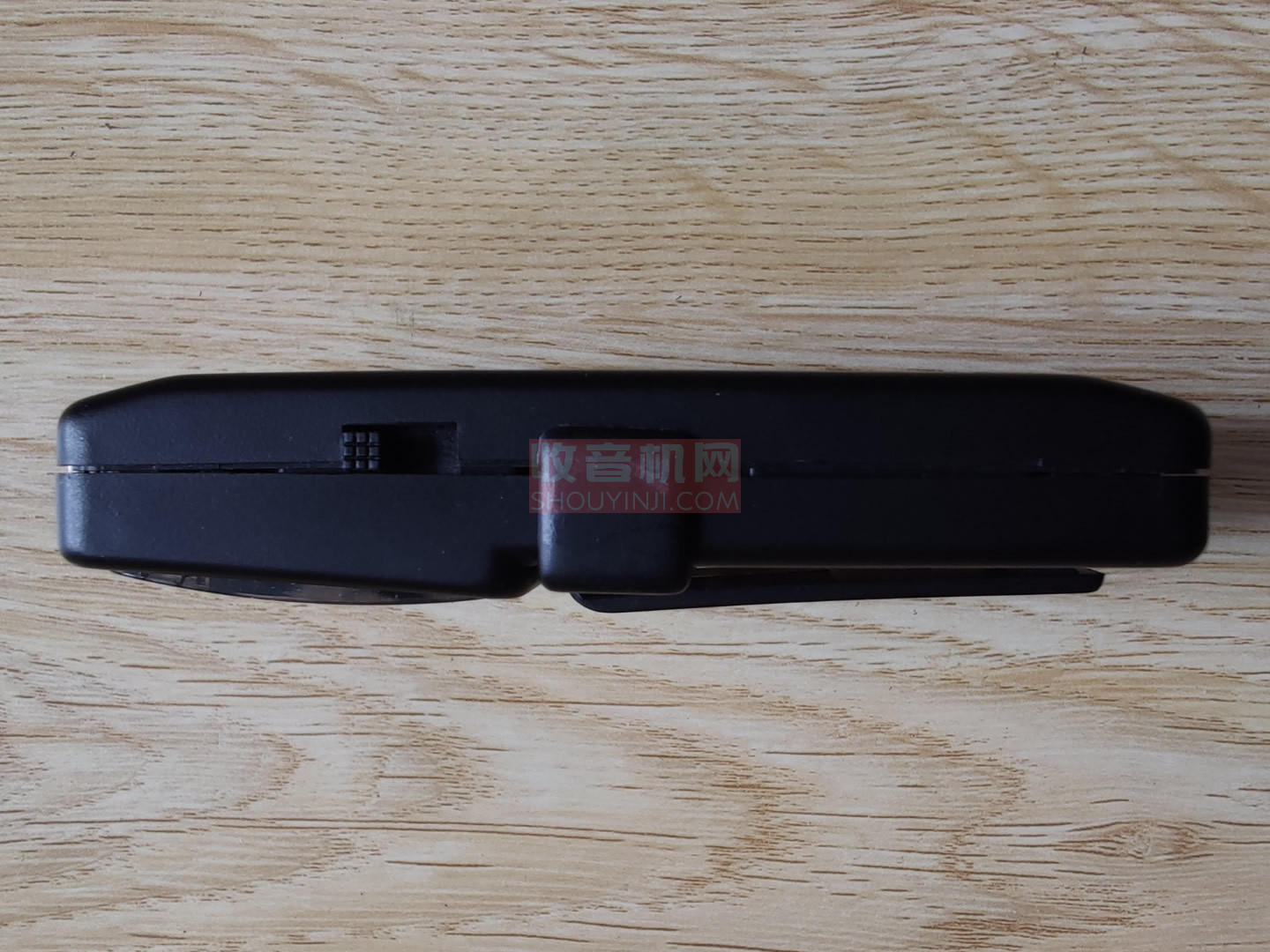

波段选择


外接电源孔、音量旋钮、调谐旋钮

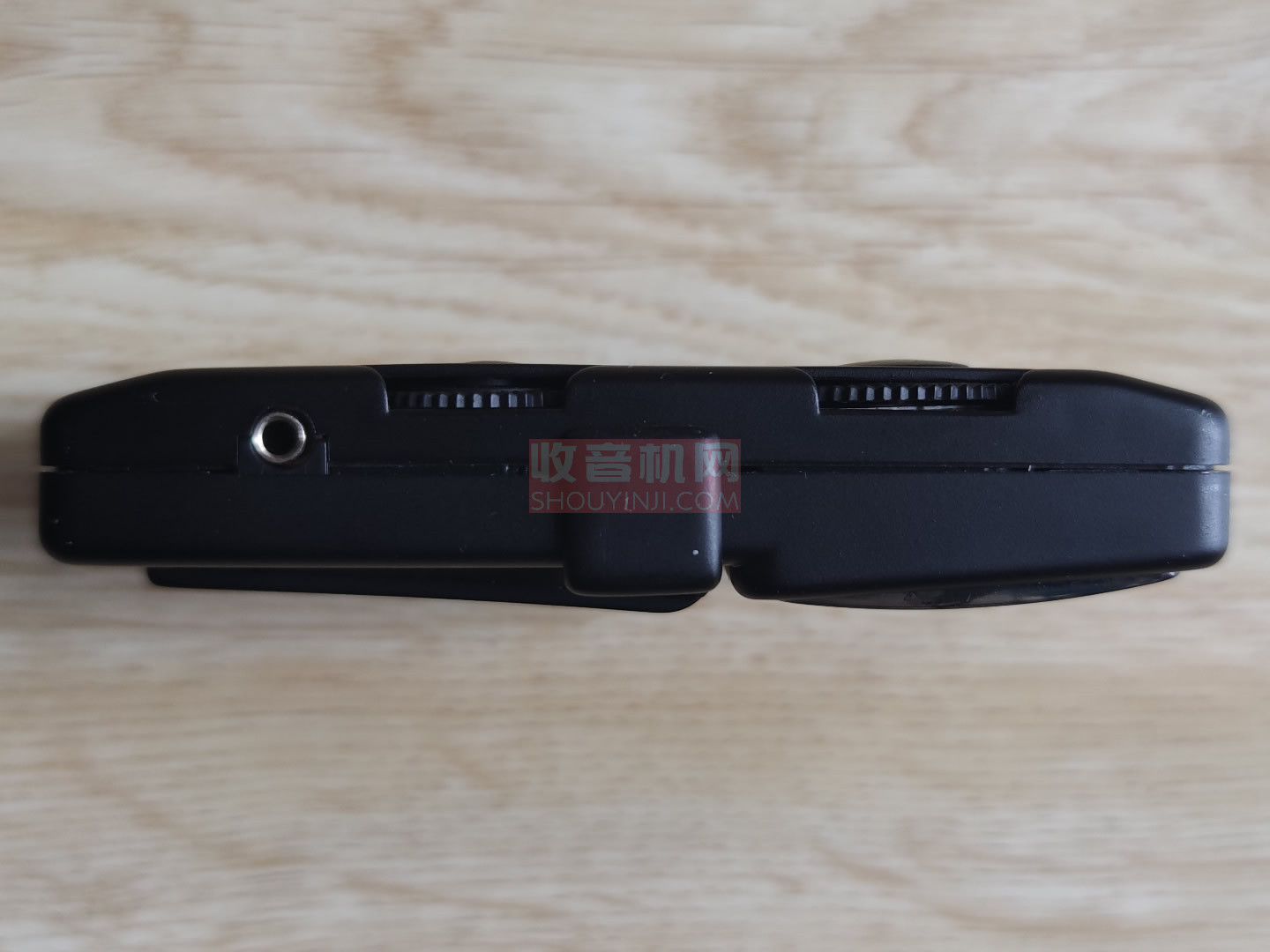

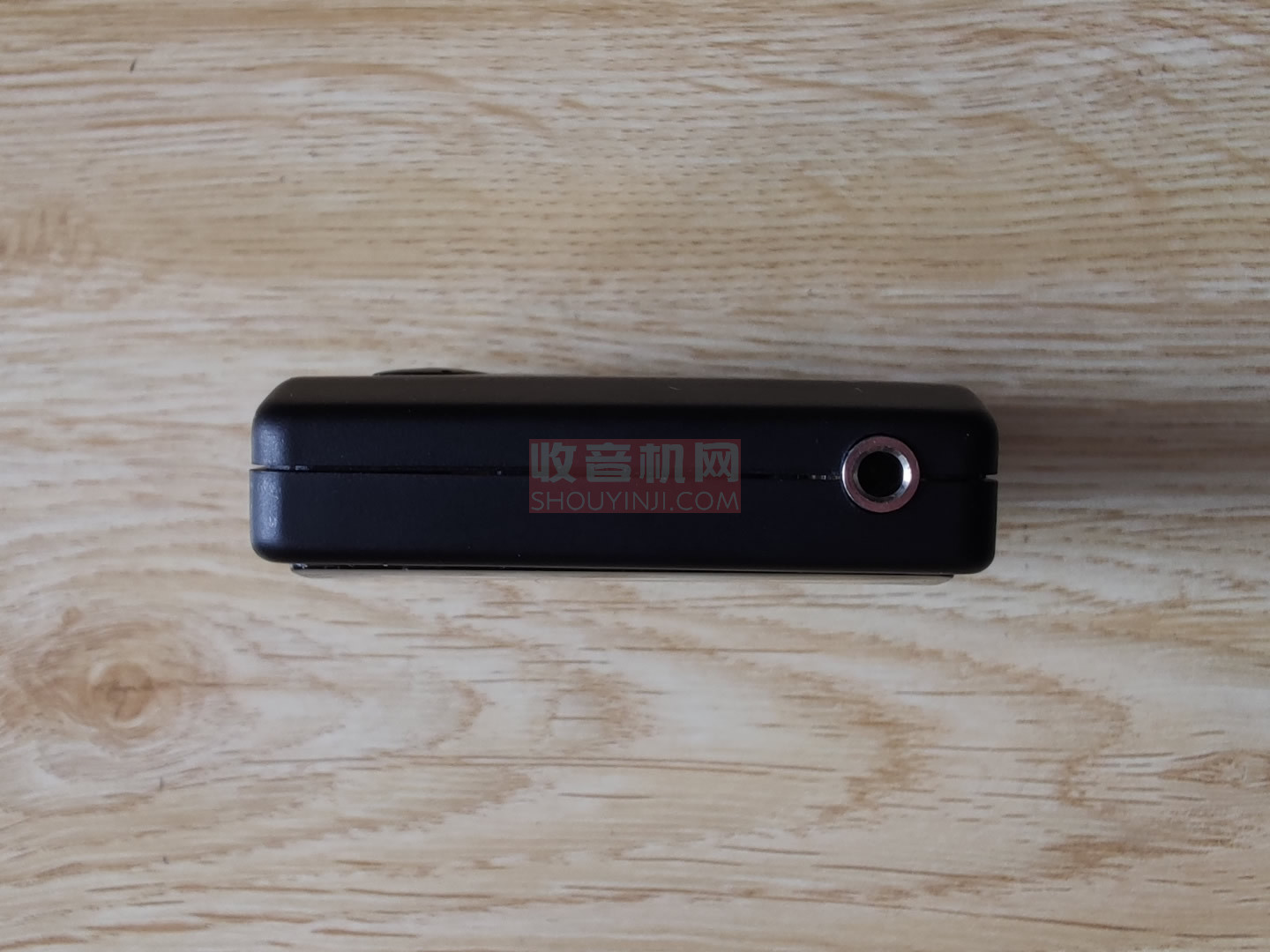

耳机输出

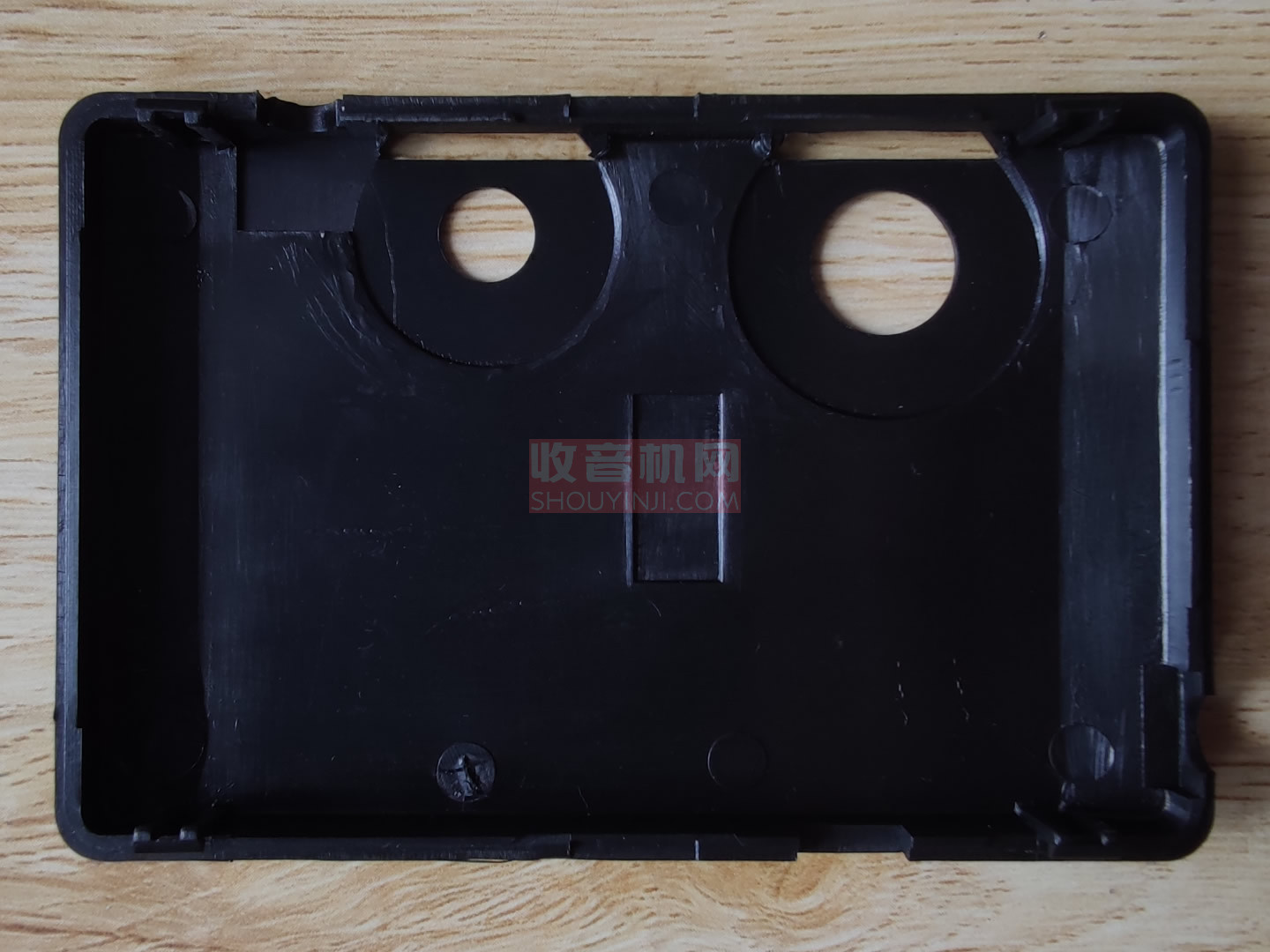

开始拆机,没有一颗螺丝,直接撬开的

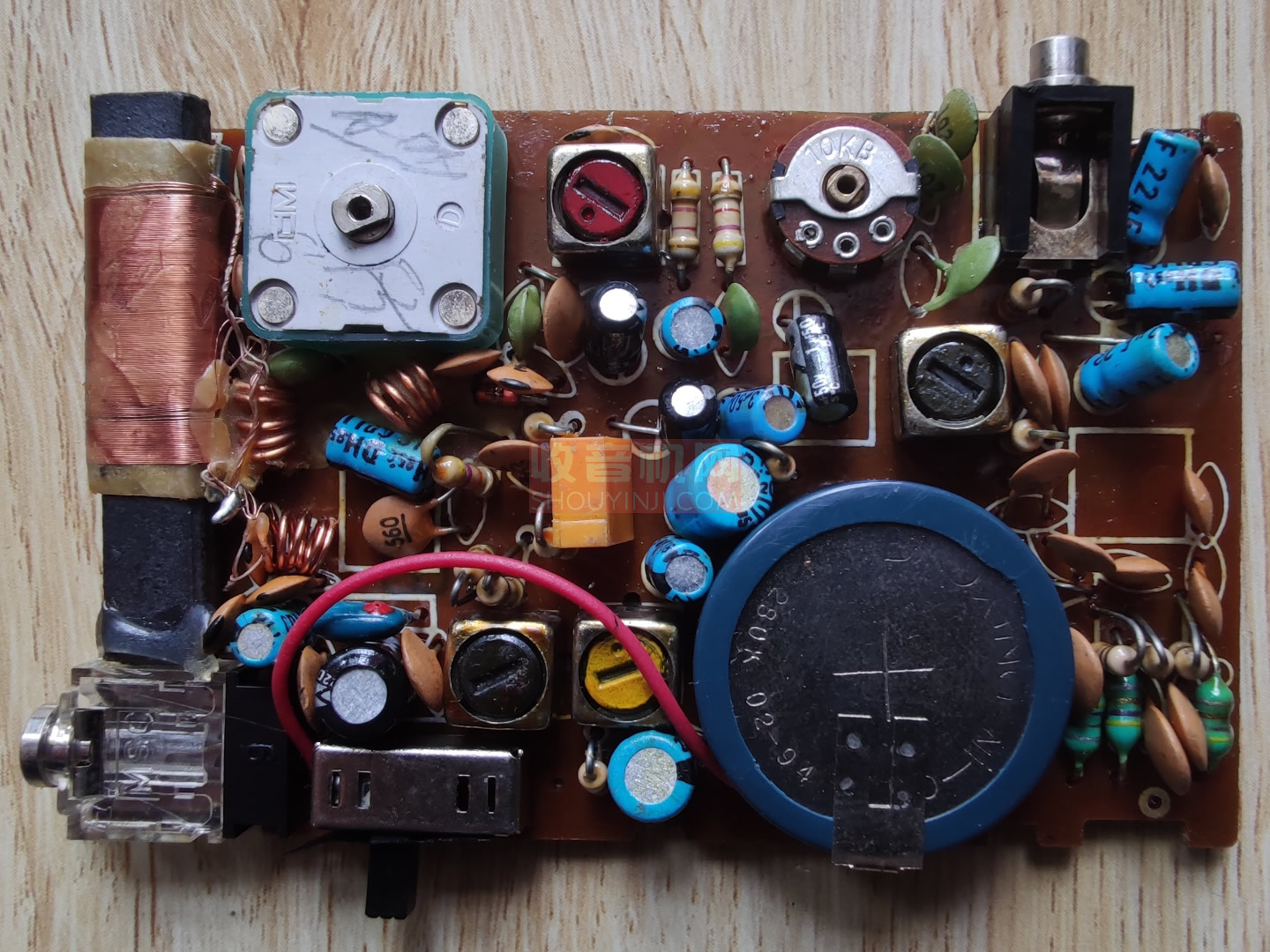

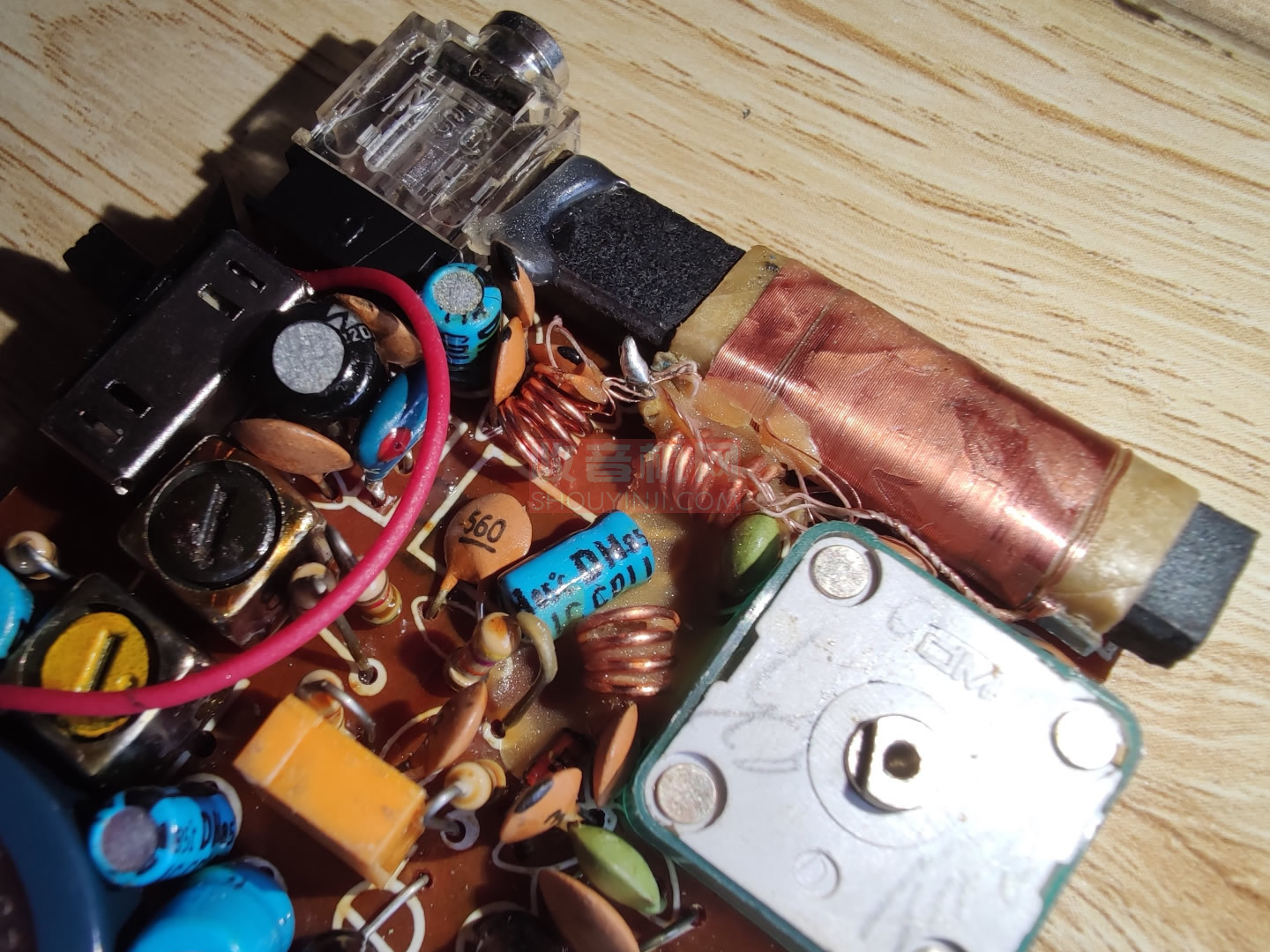

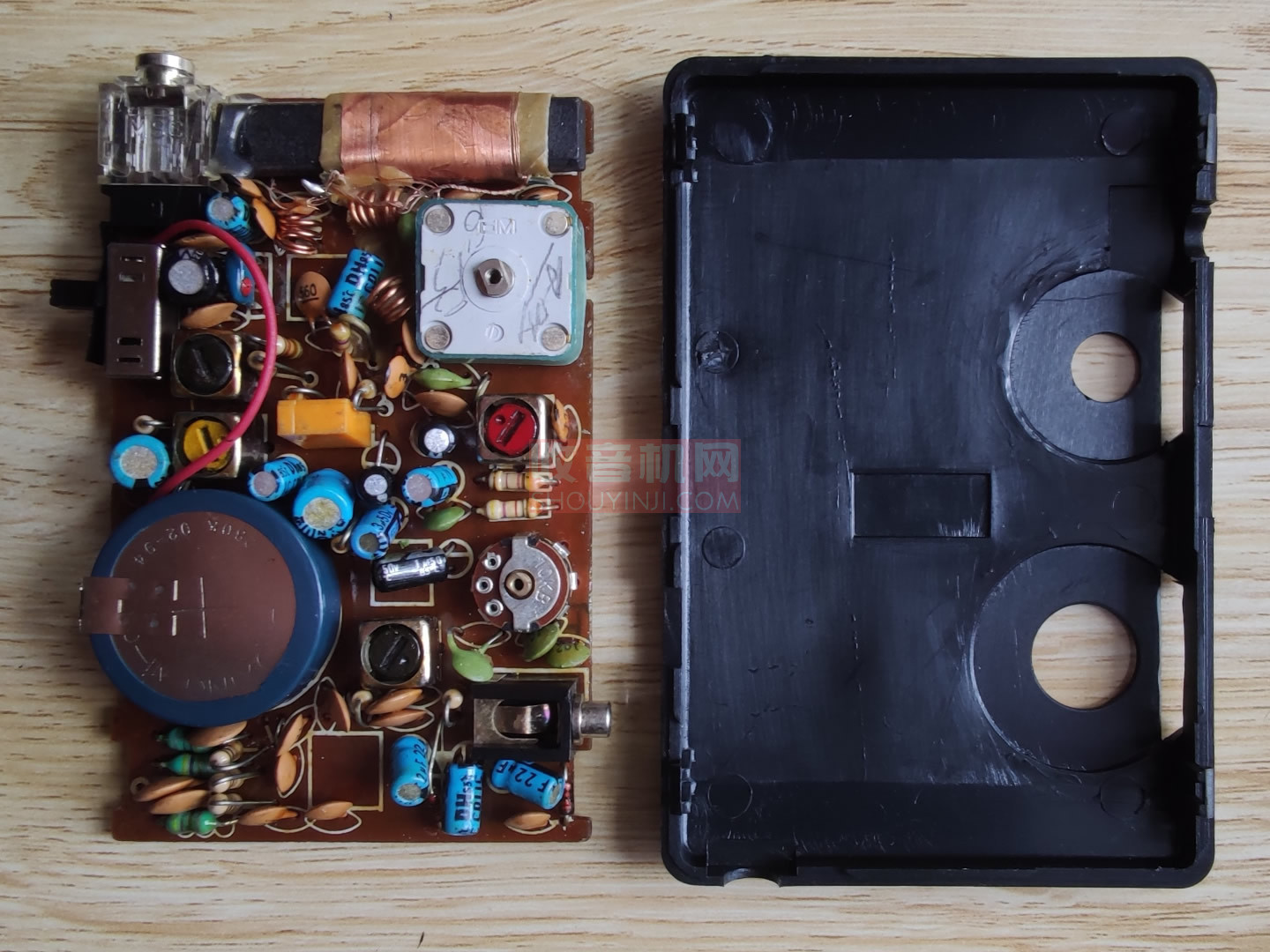

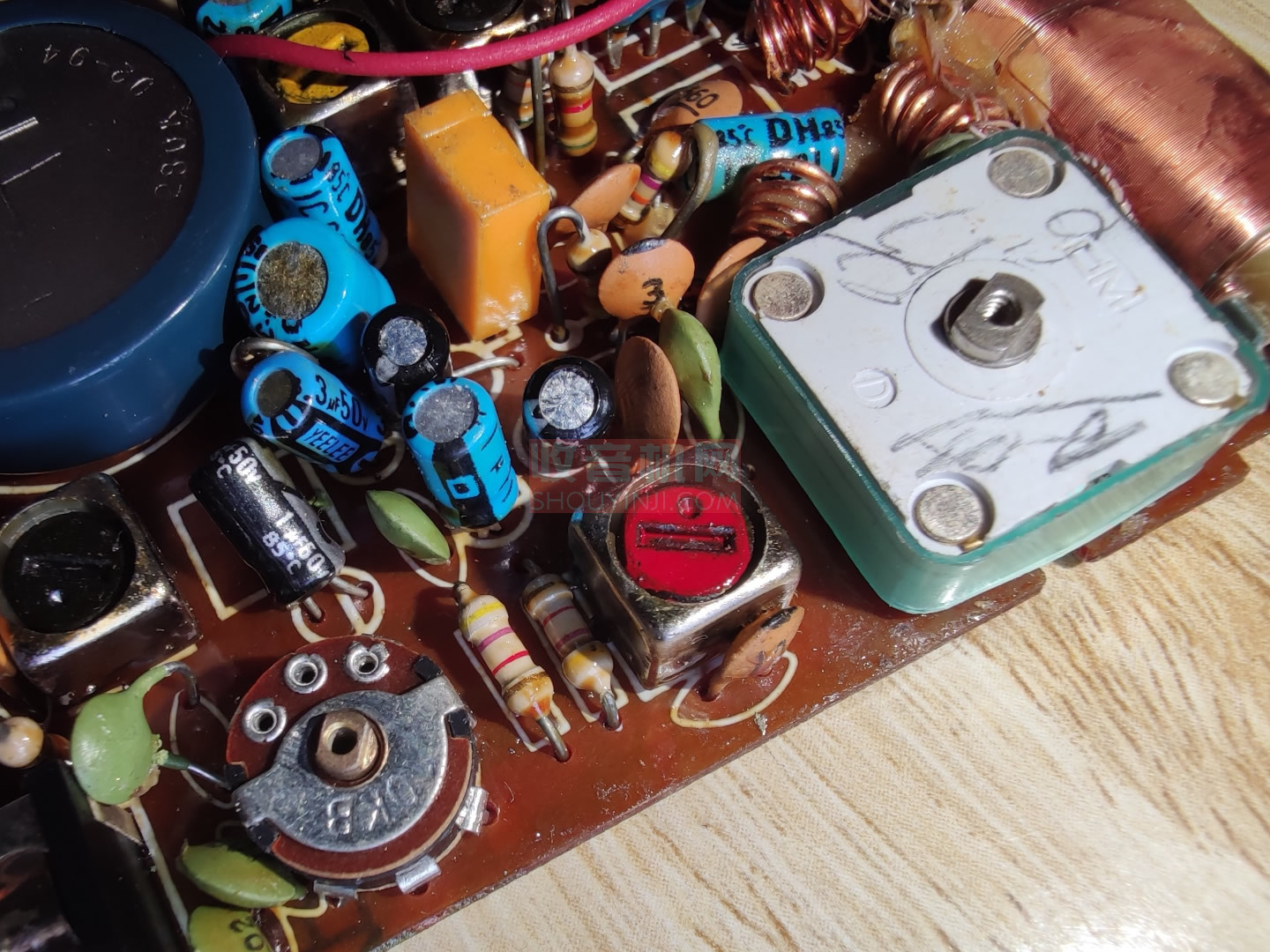

电板正面




1.5V锂离子电池,很多年了,早已失效不能用了

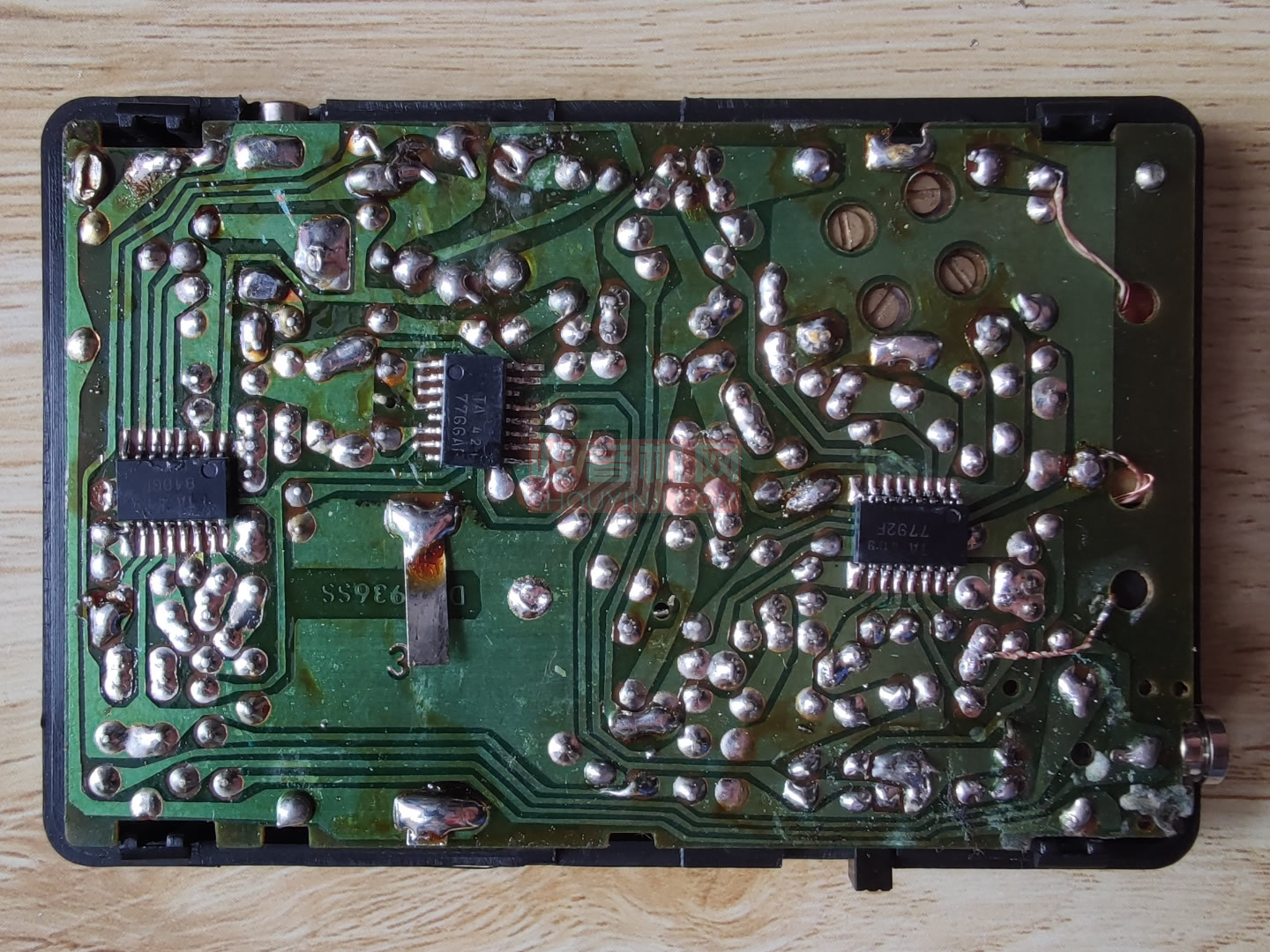

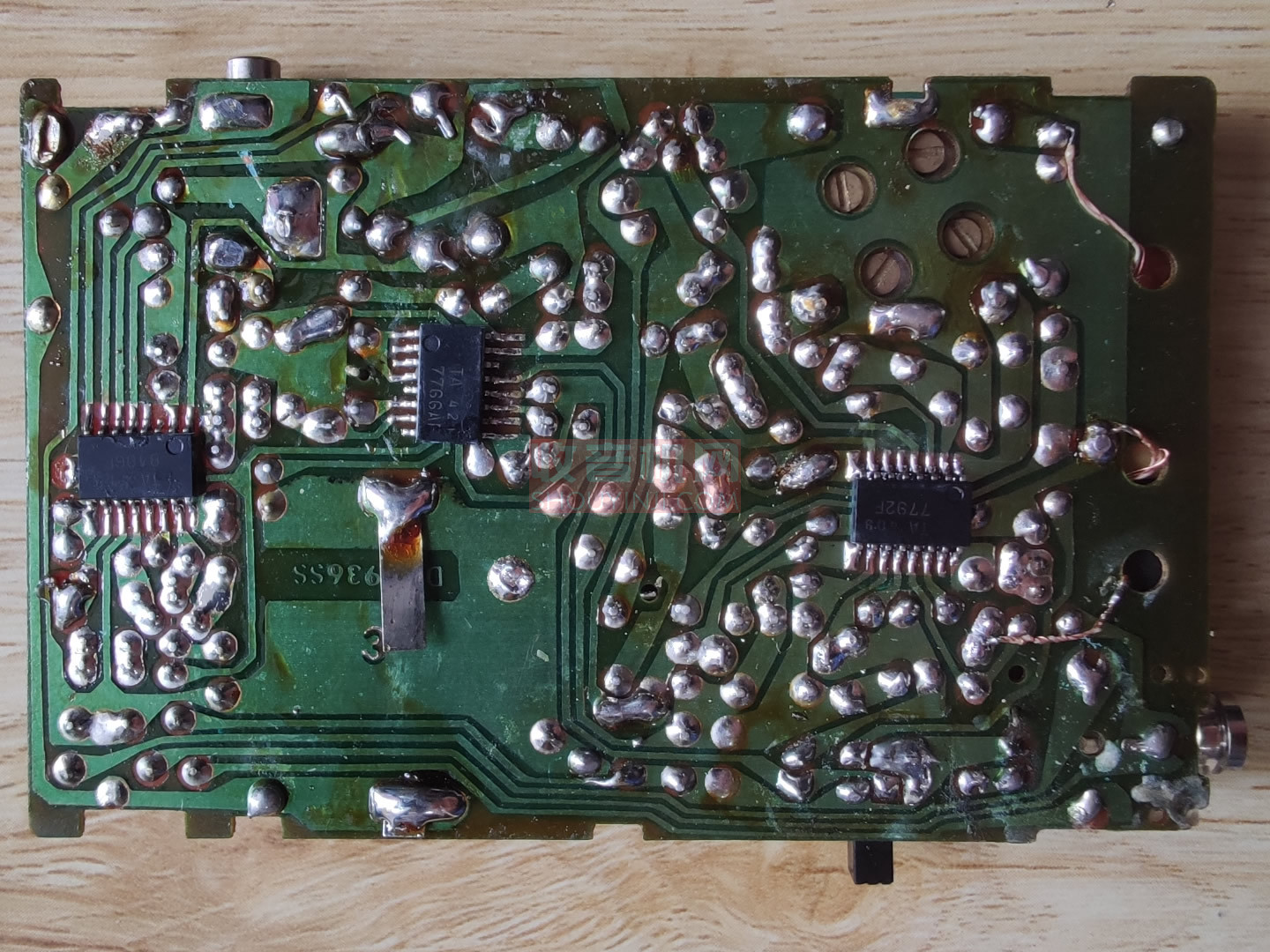

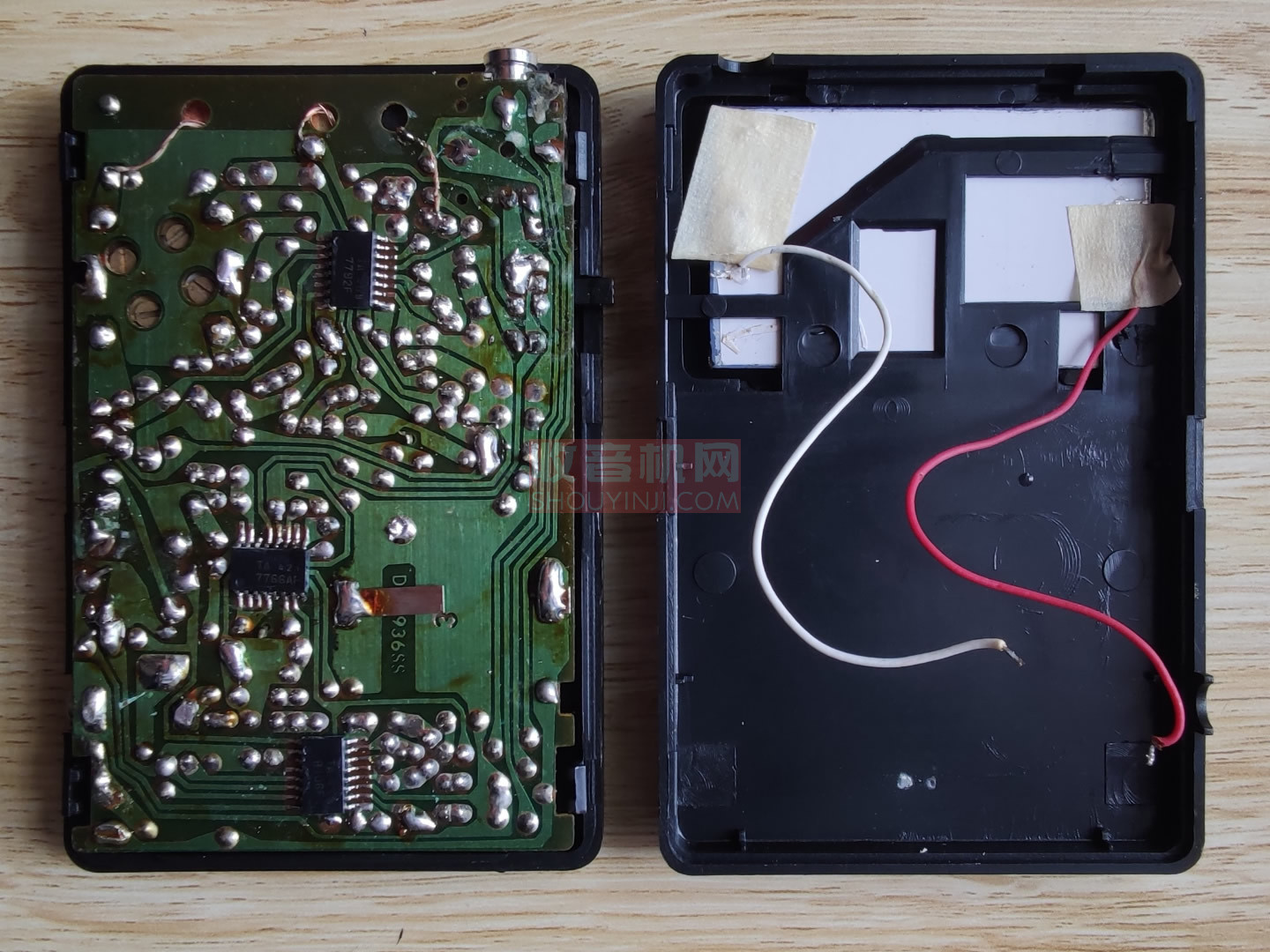

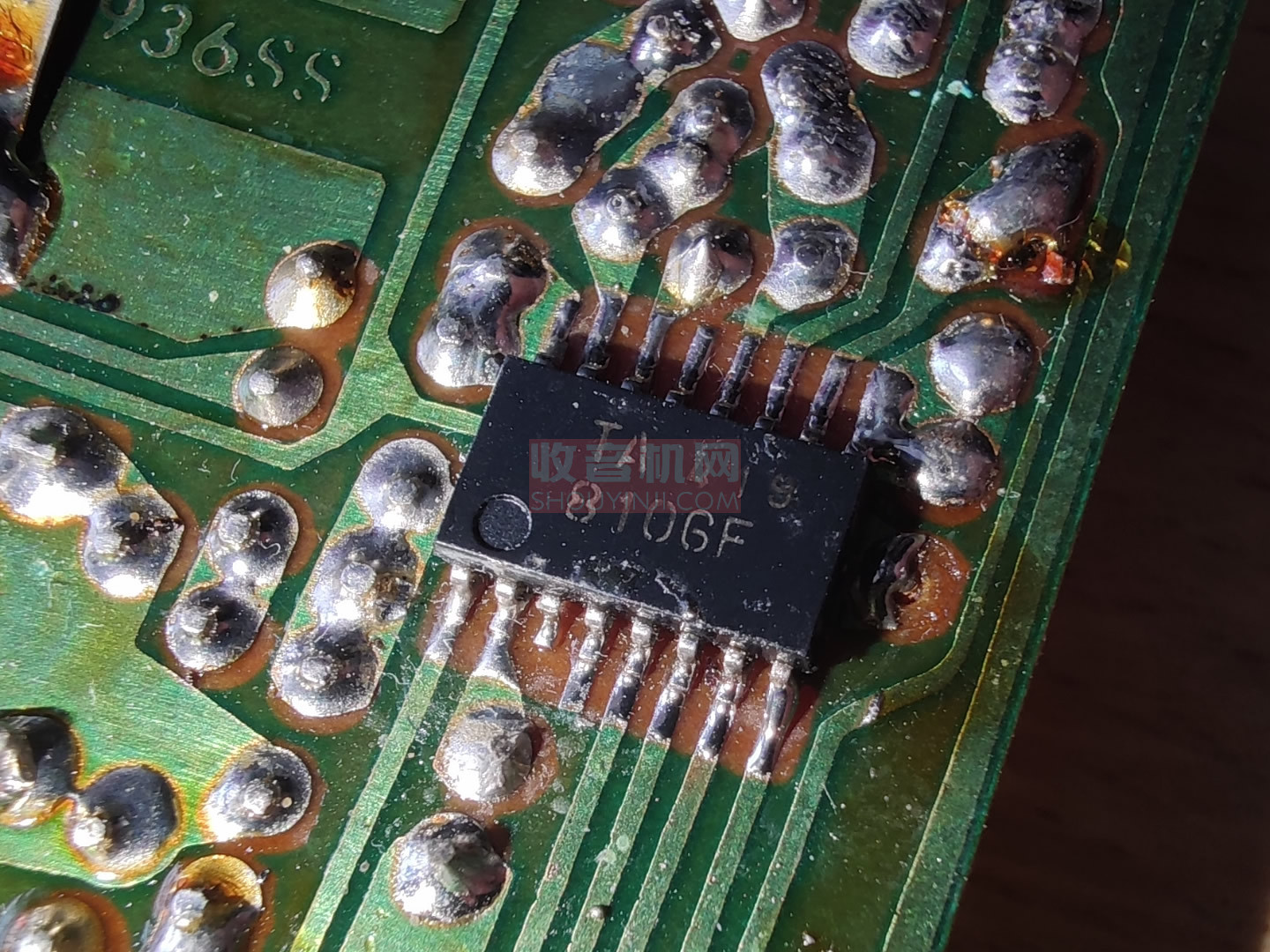

电板背面三颗IC

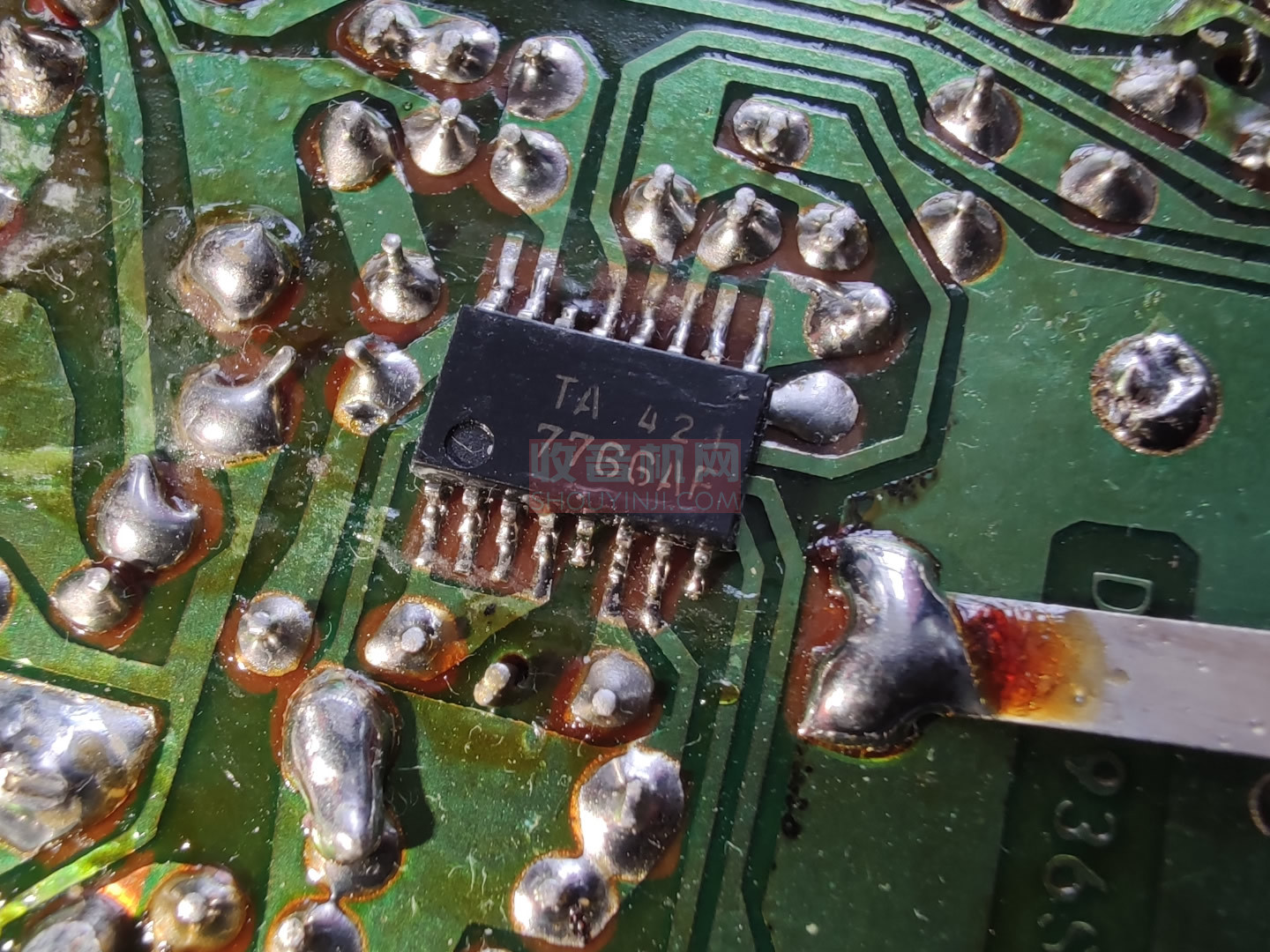

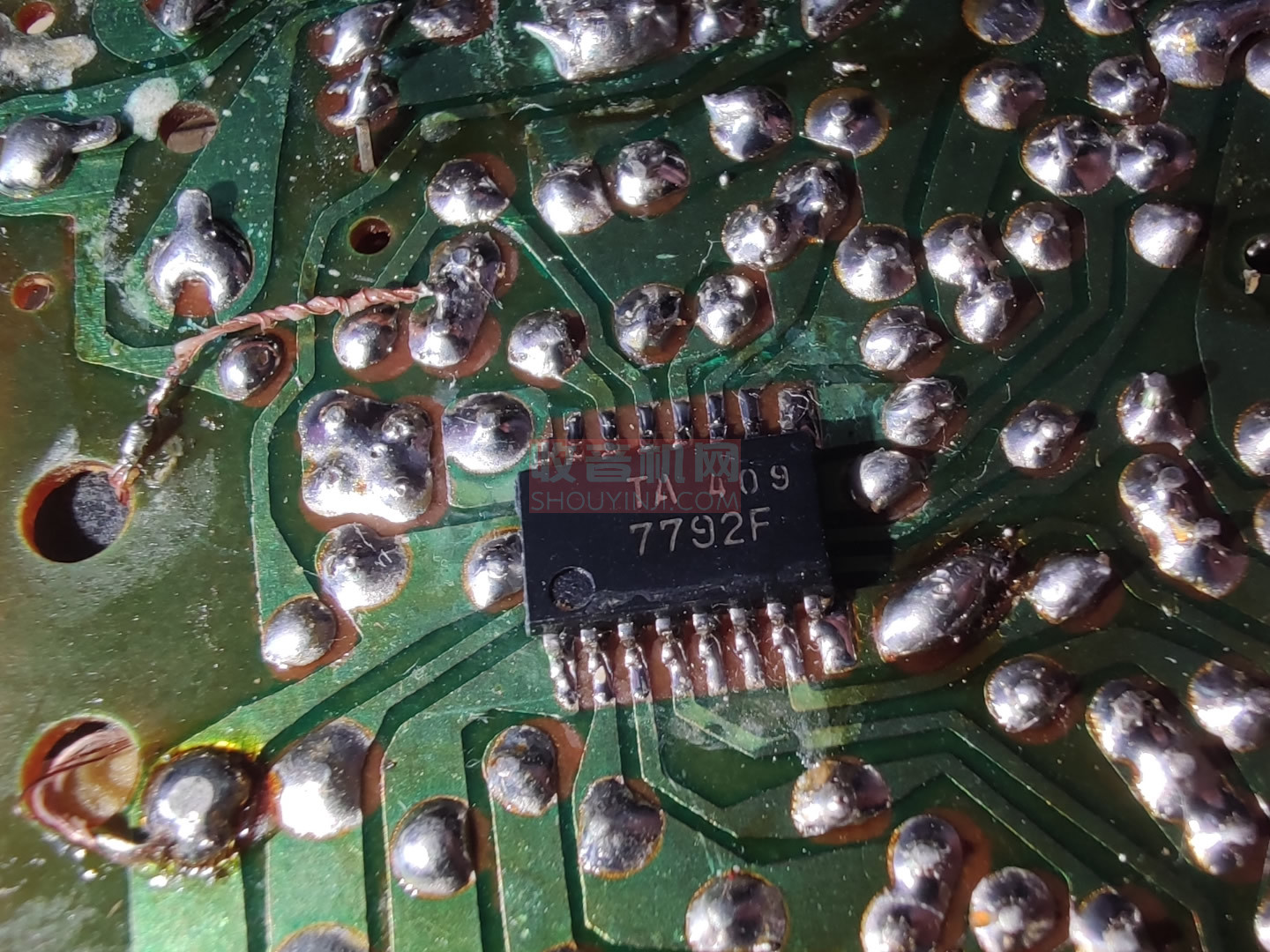

TA7792F是低电压(0.8V~1.5V)AM/FM单片收音集成块,内含高放、混频、本振、 中放、鉴频及检波、调频调幅波段自动选择等功能。


TA7766AF是1.5V锁相环调频立体声解码电路


TA8106是1.5V立体声耳机驱动功放电路,不用自举电容,也可不用输入输出耦合电容,并有静噪功能,外接32Ω耳机时有14~20mW输出功率

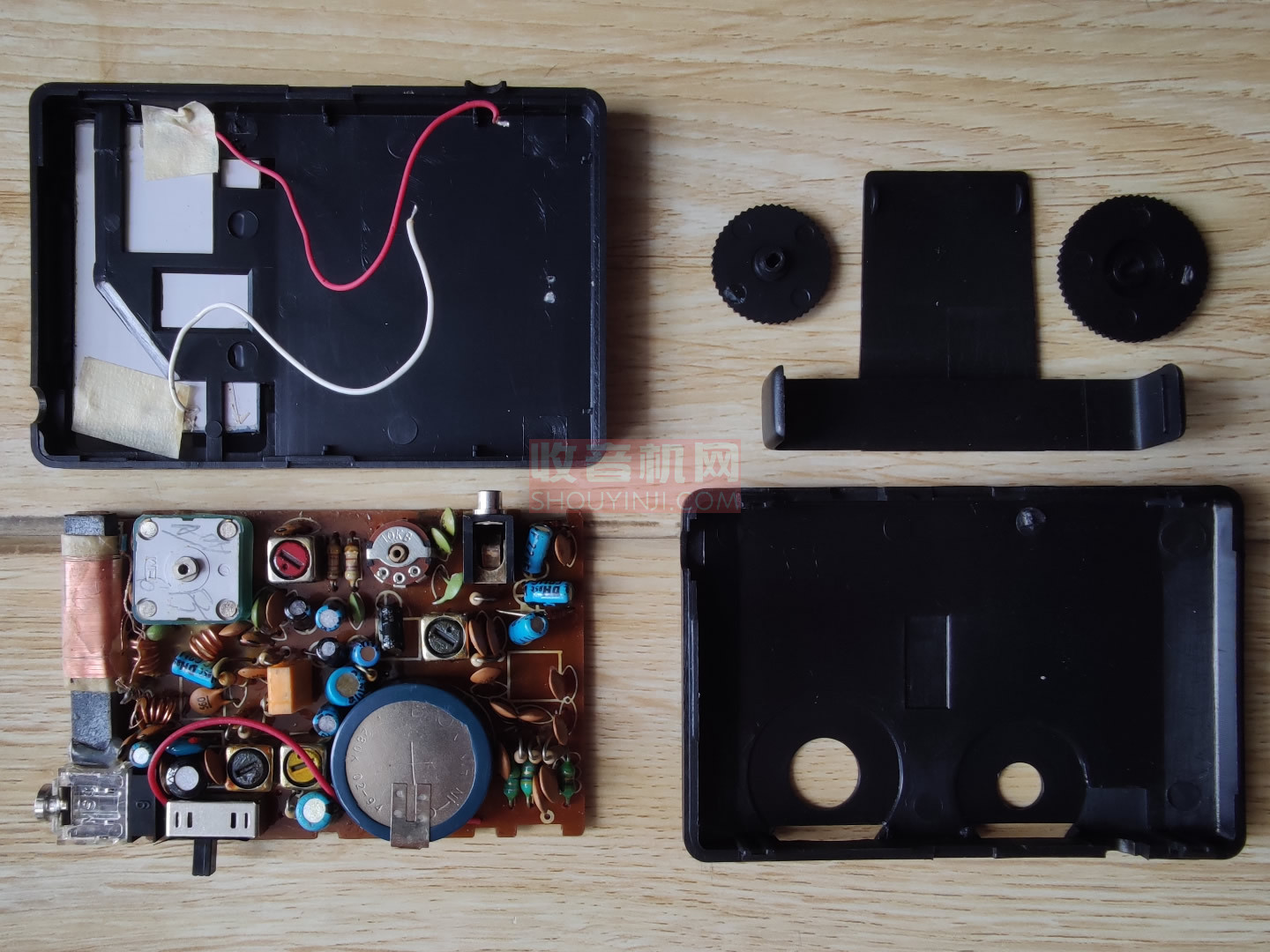

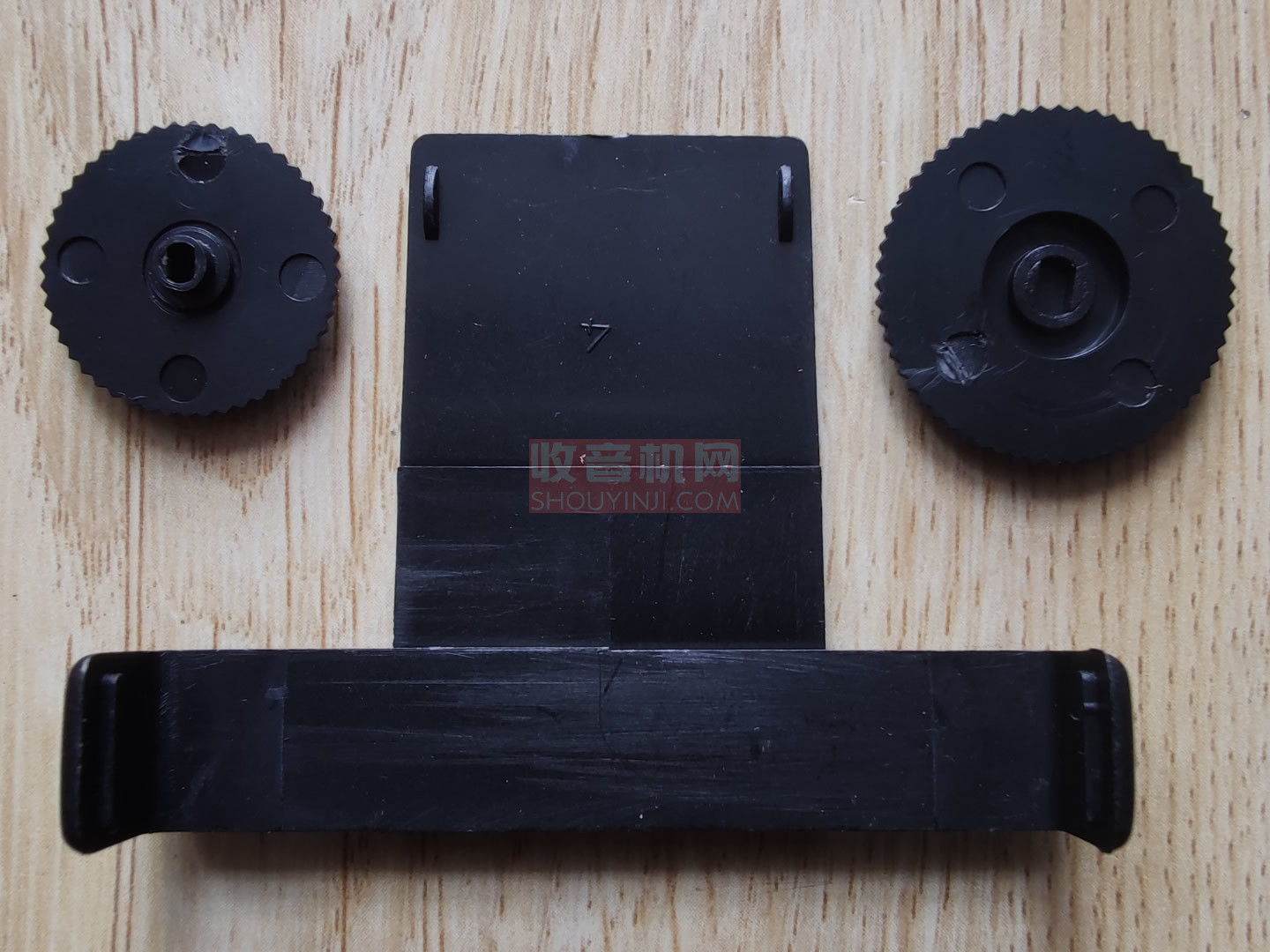

集合照
