[拆机修机] 德生/TECSUN BCL-3000 调频/中波/短波5波段立体声收音机拆机

德生/TECSUN 德生/TECSUN 904 人阅读 | 13 人回复 | 2021-01-30

收的一台外观垃圾成色的机机,像是进过水的,考虑到这种成色也没通电试机,担心里面电板也进过水。

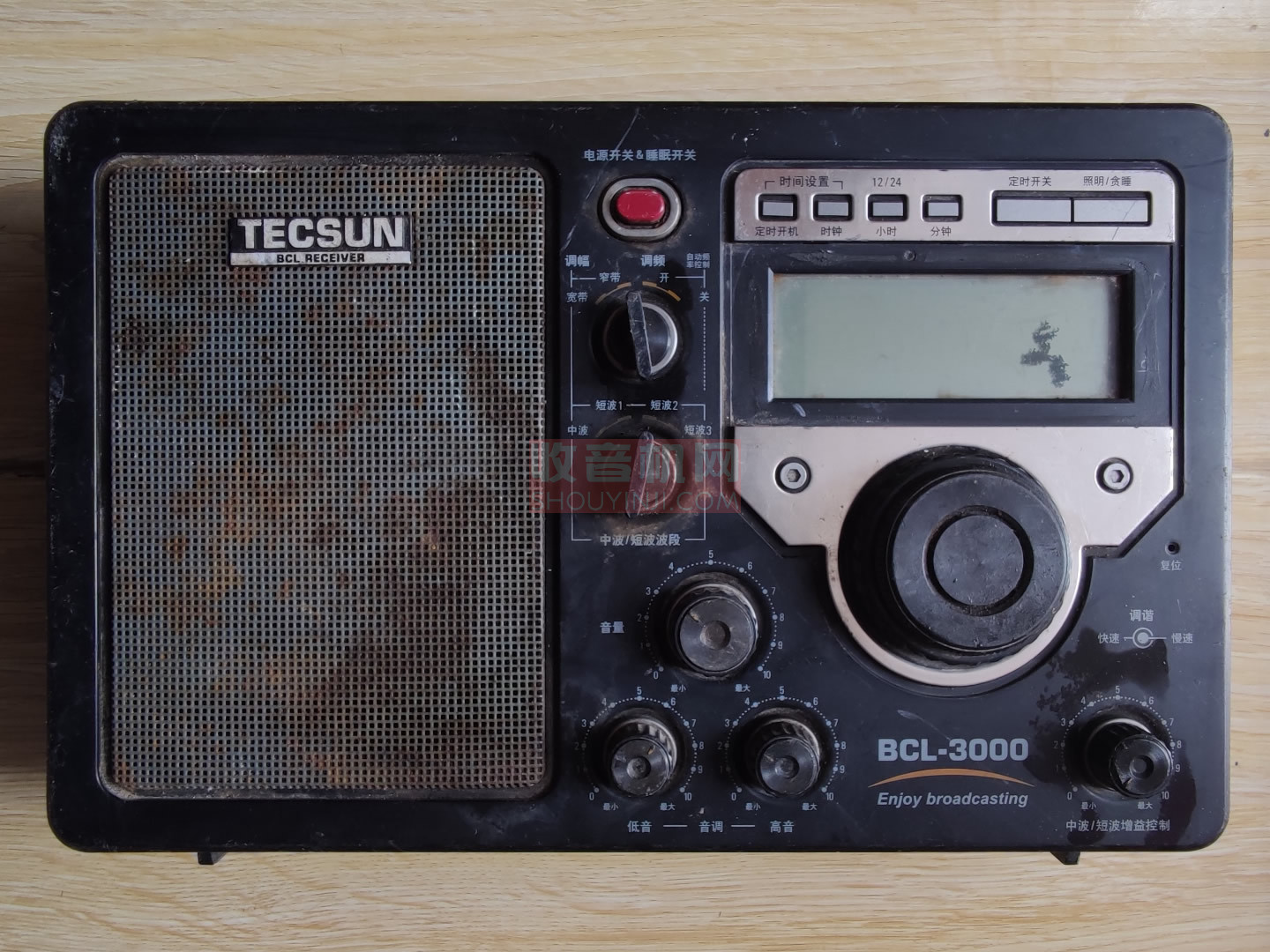

正面

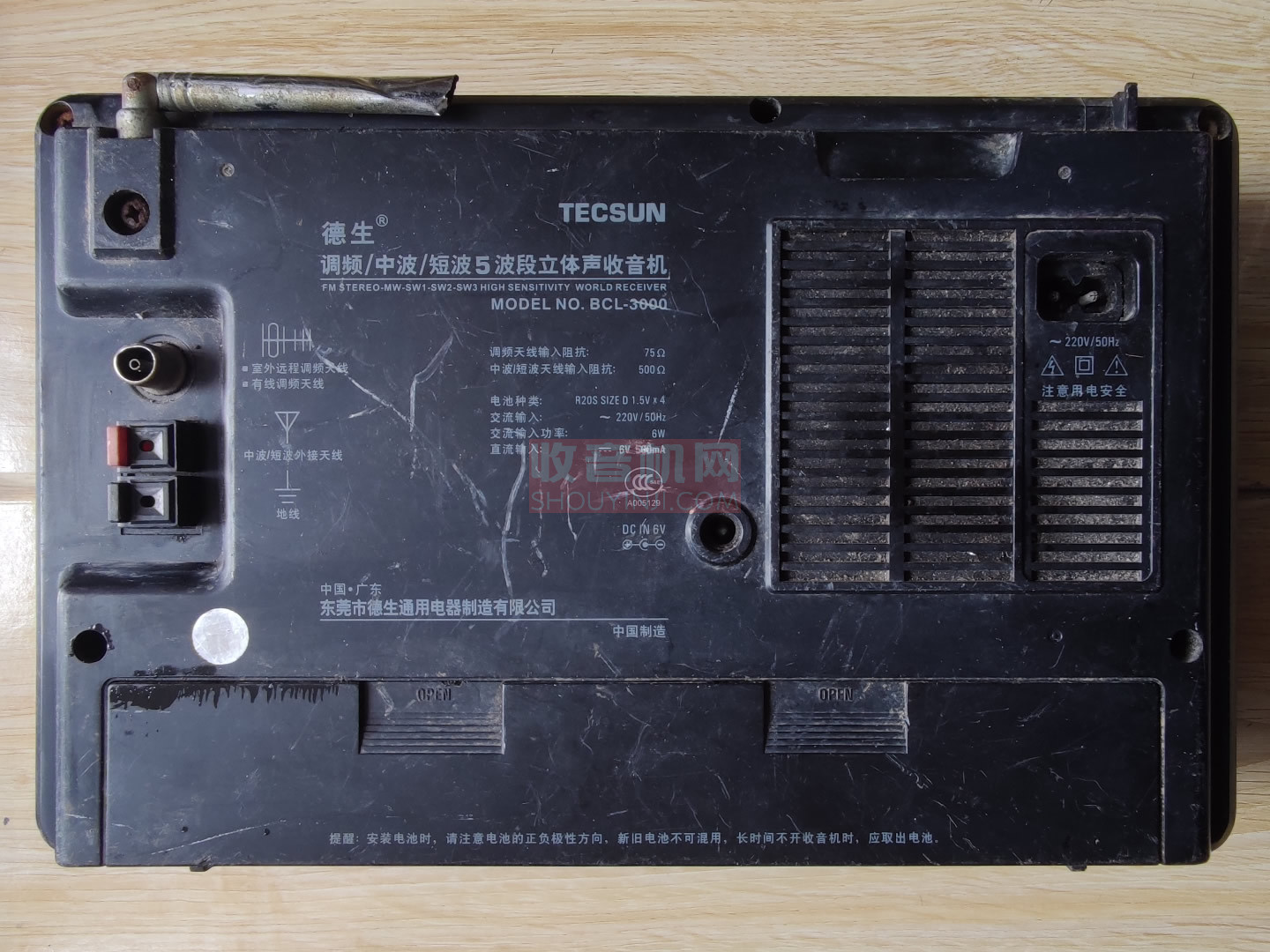

背面

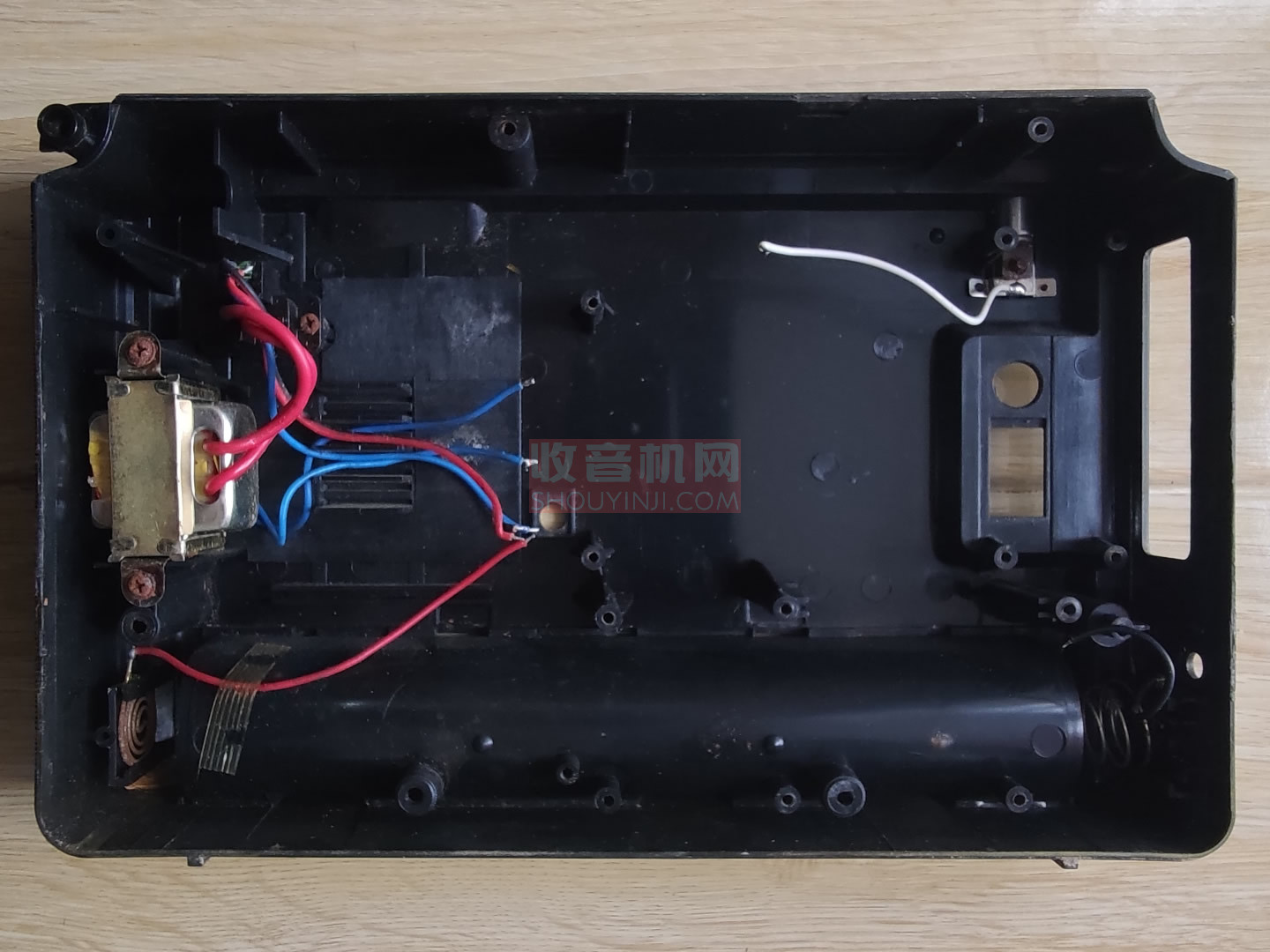

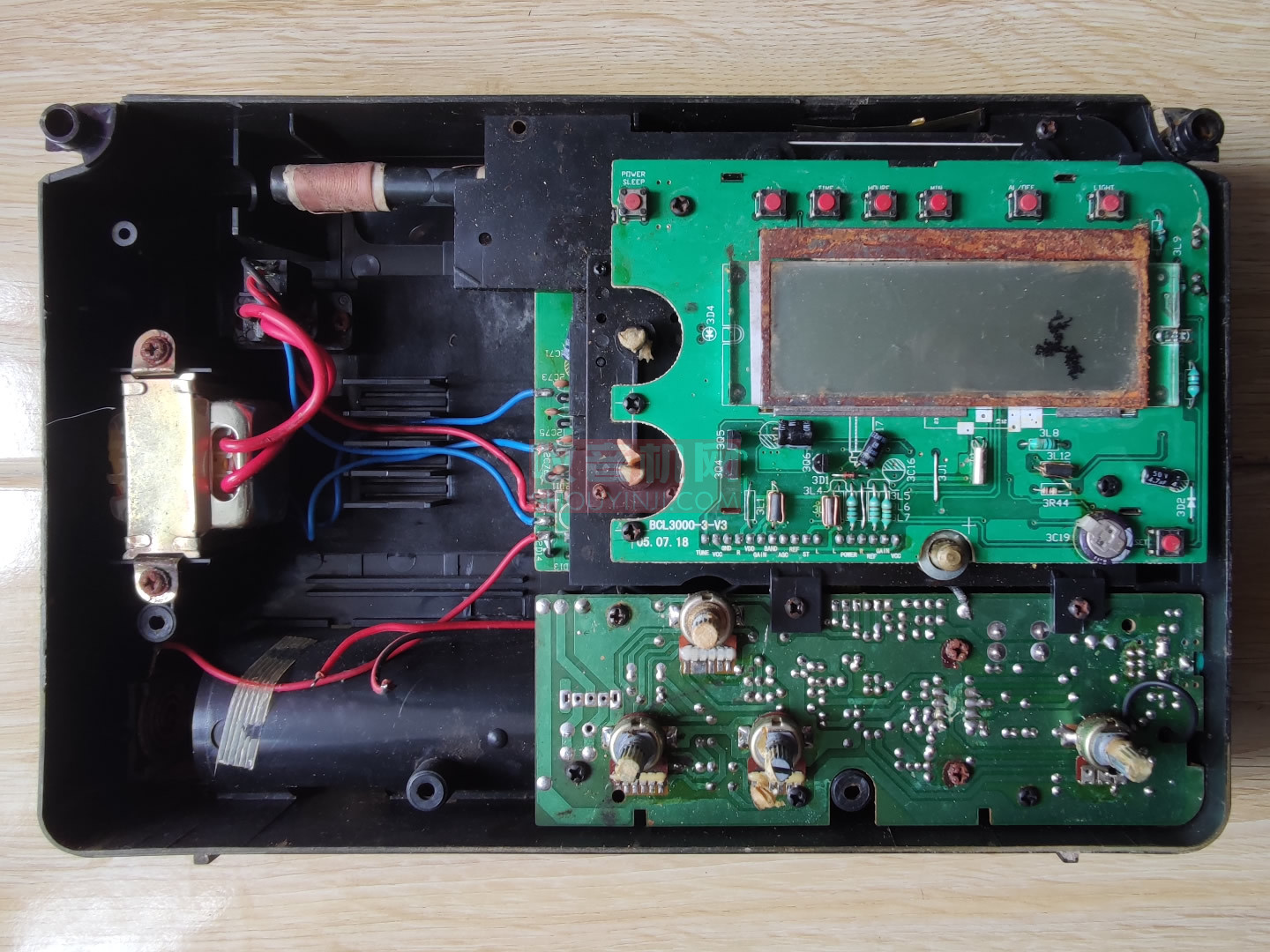

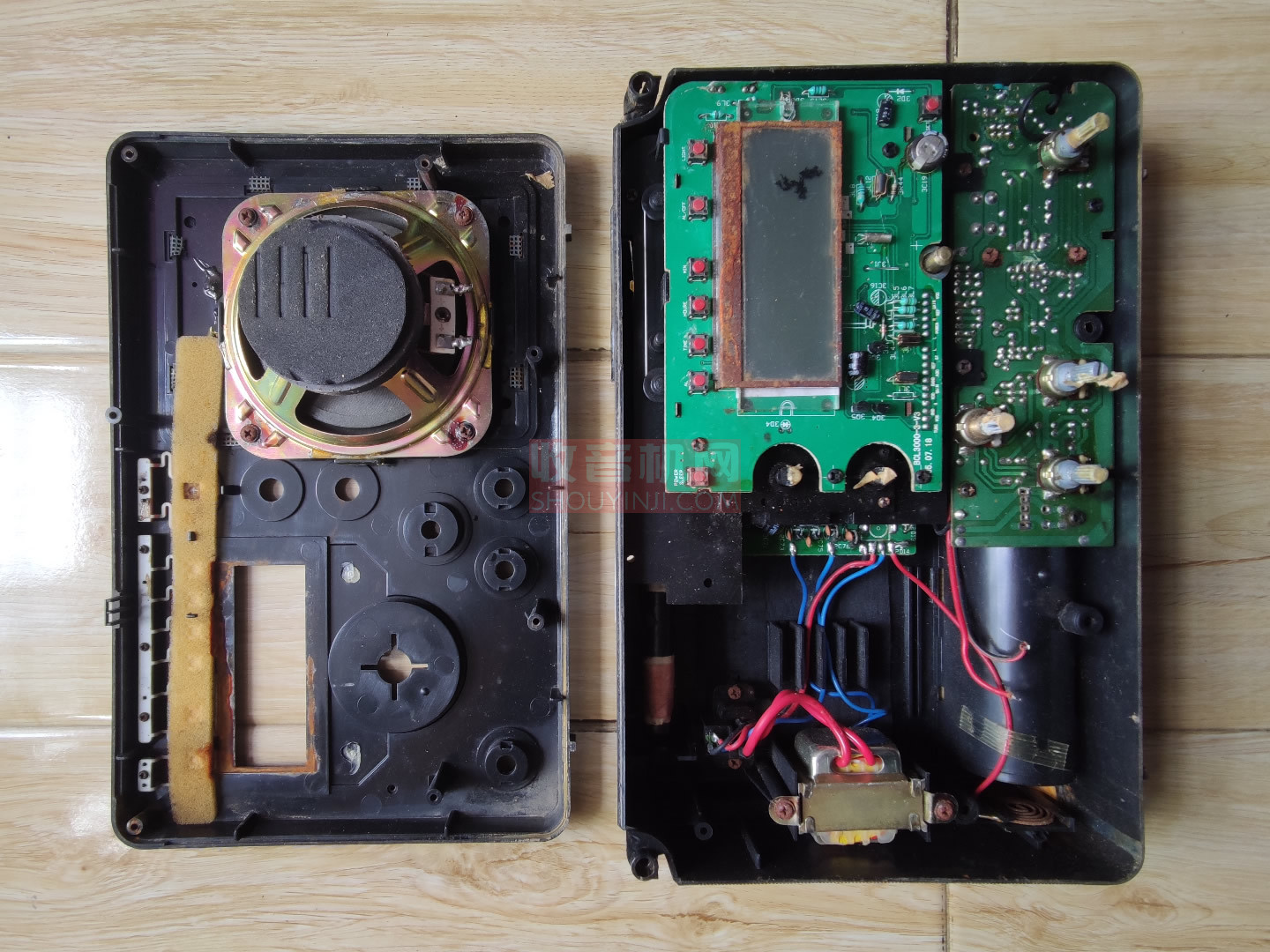

拆机开始

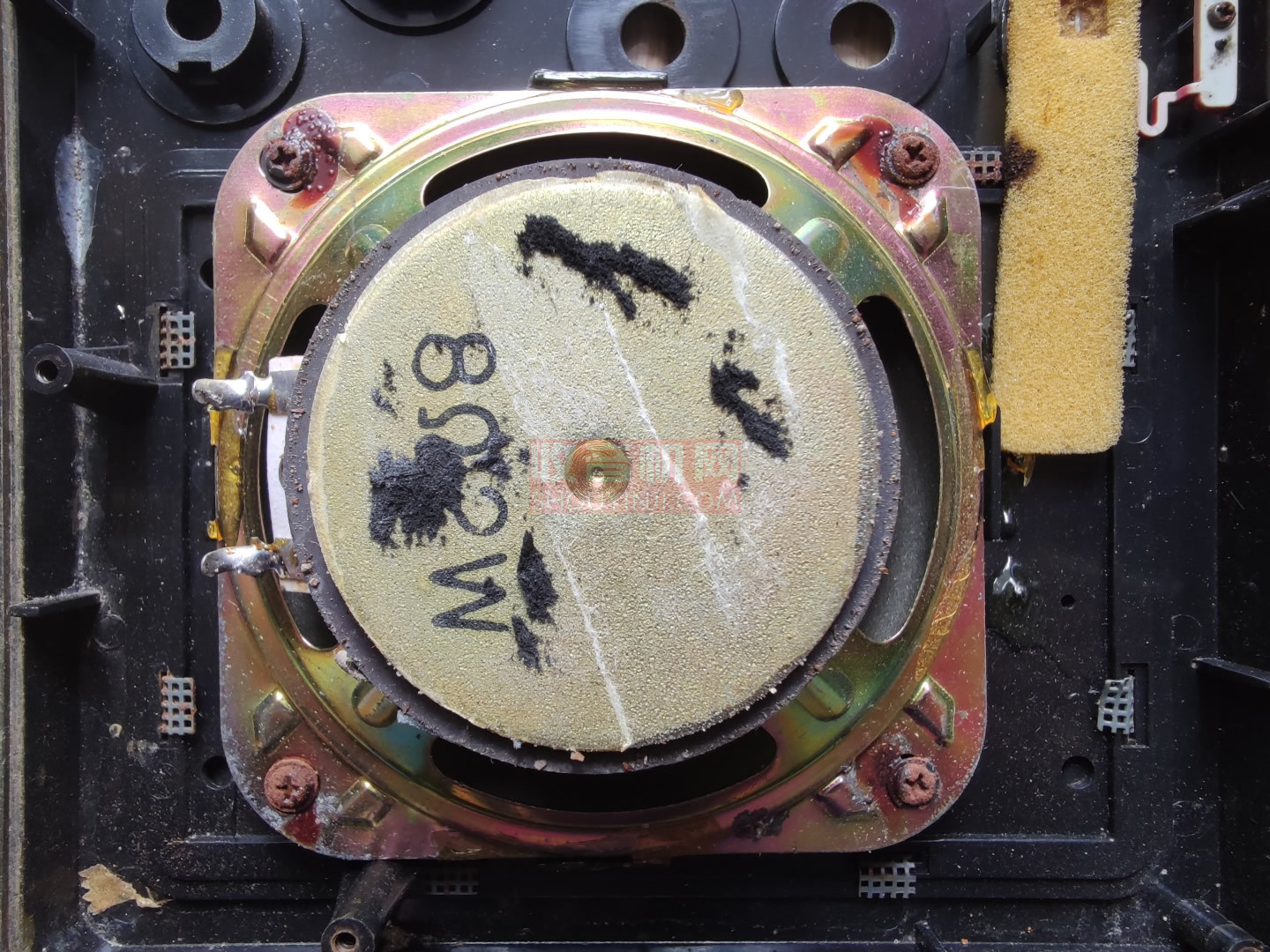

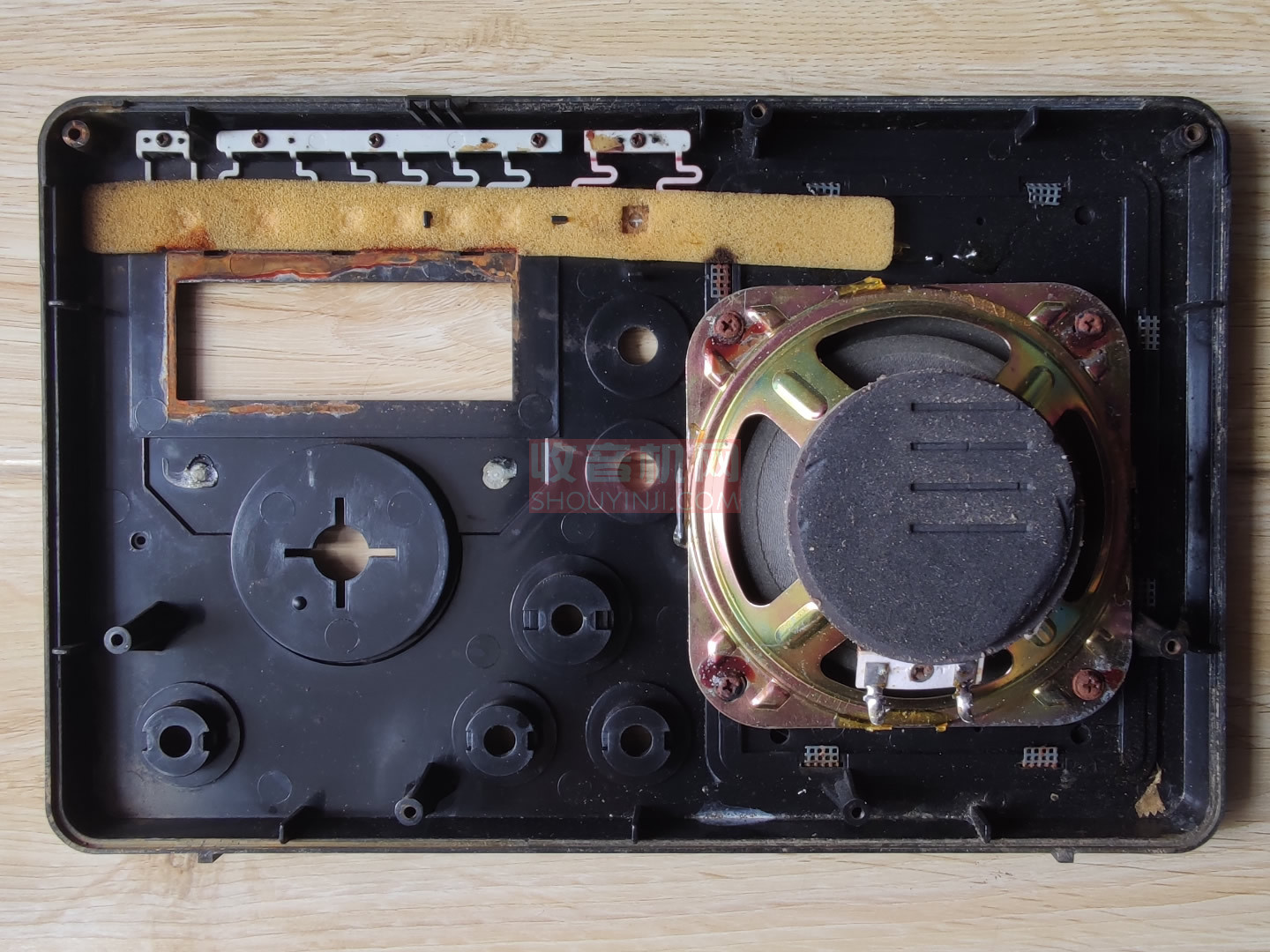

喇叭8Ω 2W

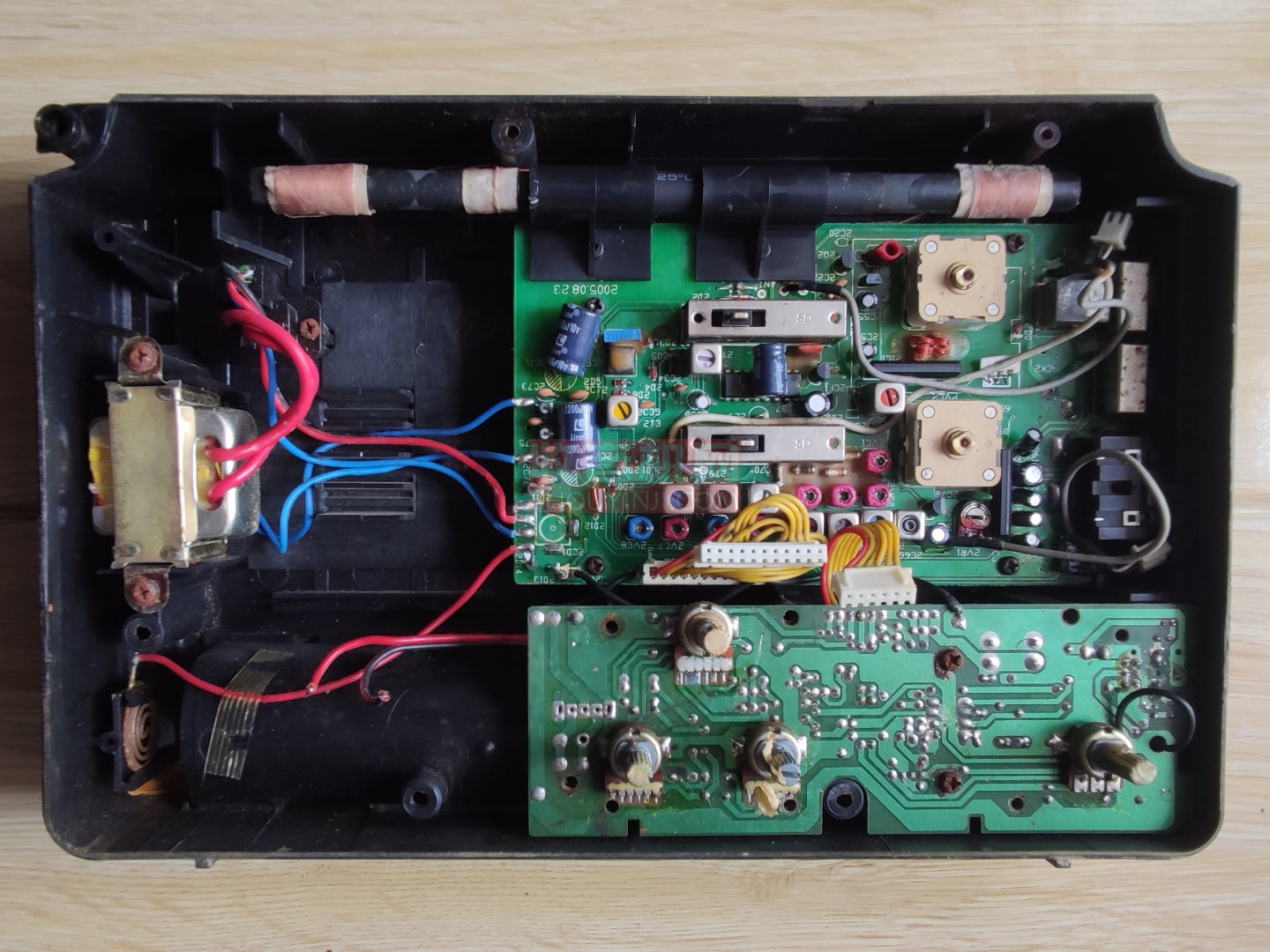

磁棒很长,尺寸约:19.8cm*0.8/1cm

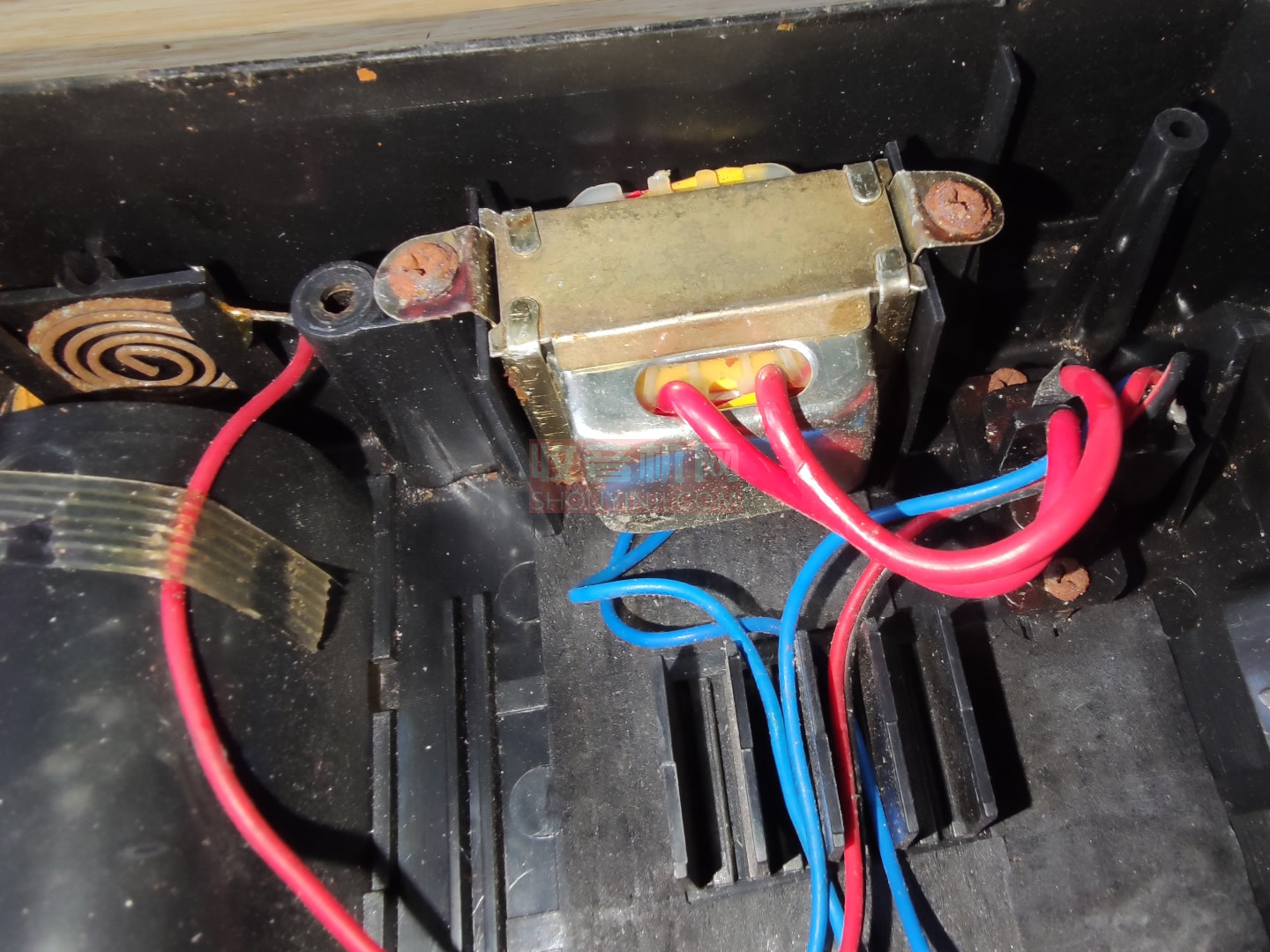

内置变压器

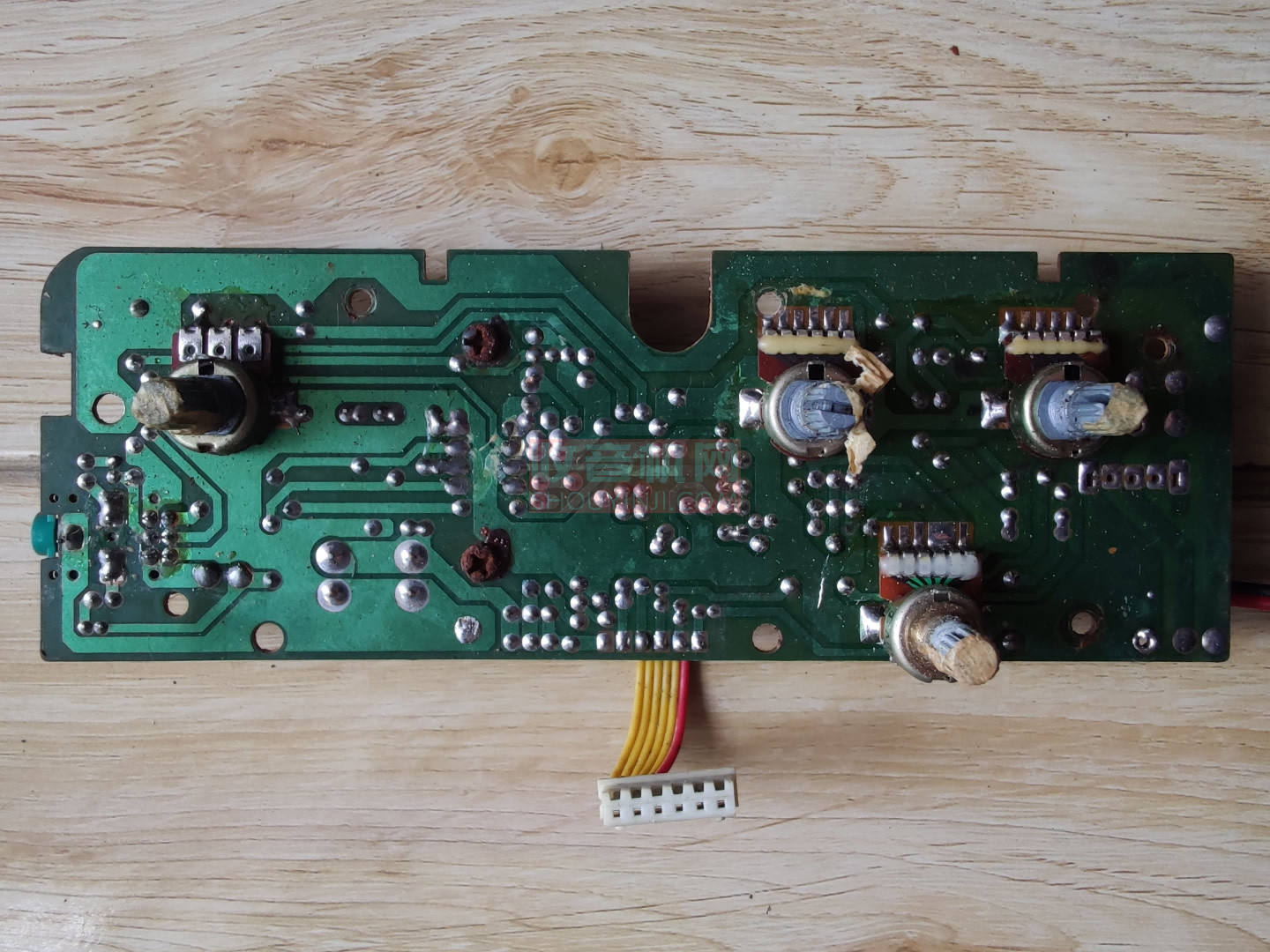

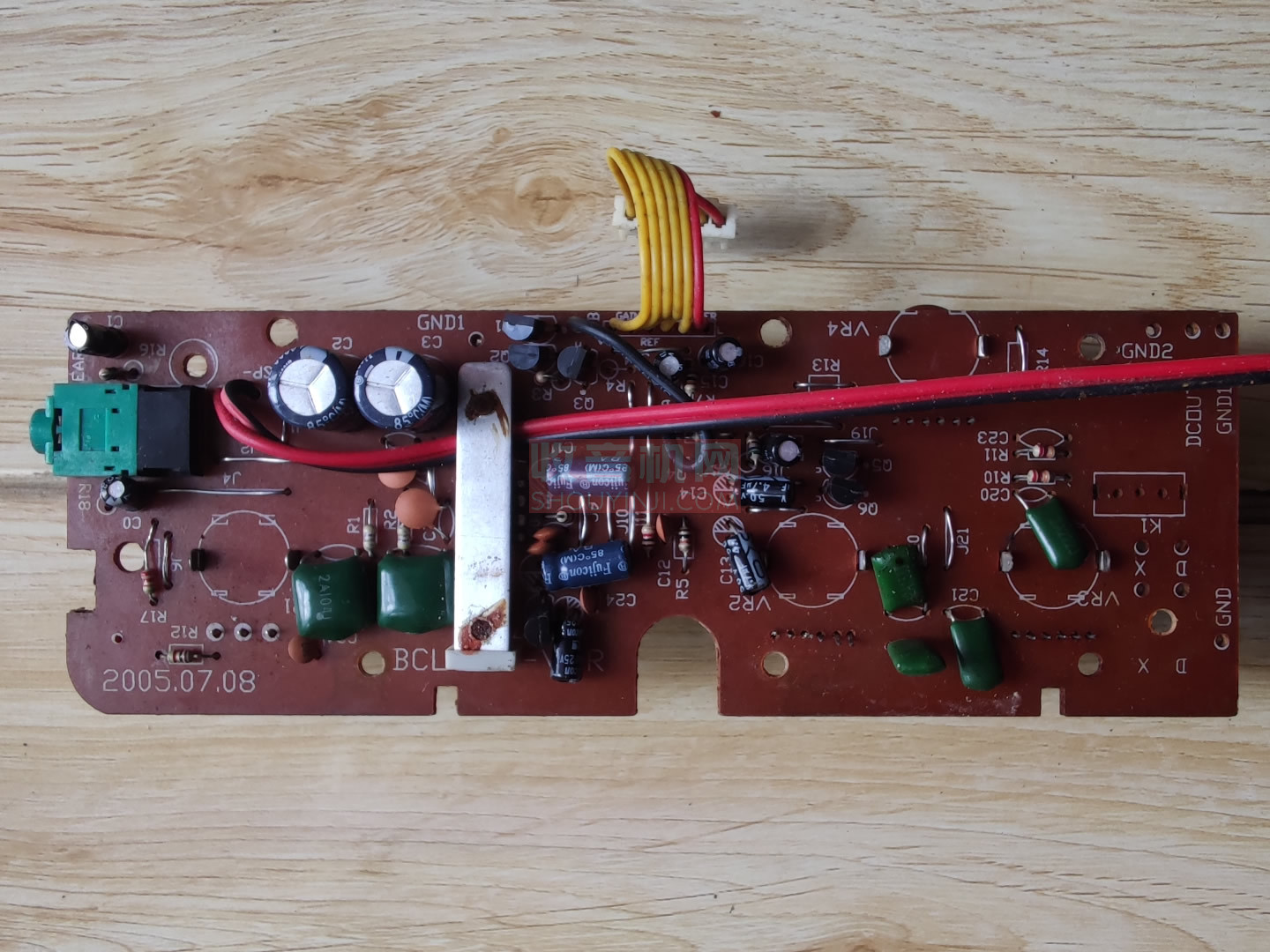

电位器板

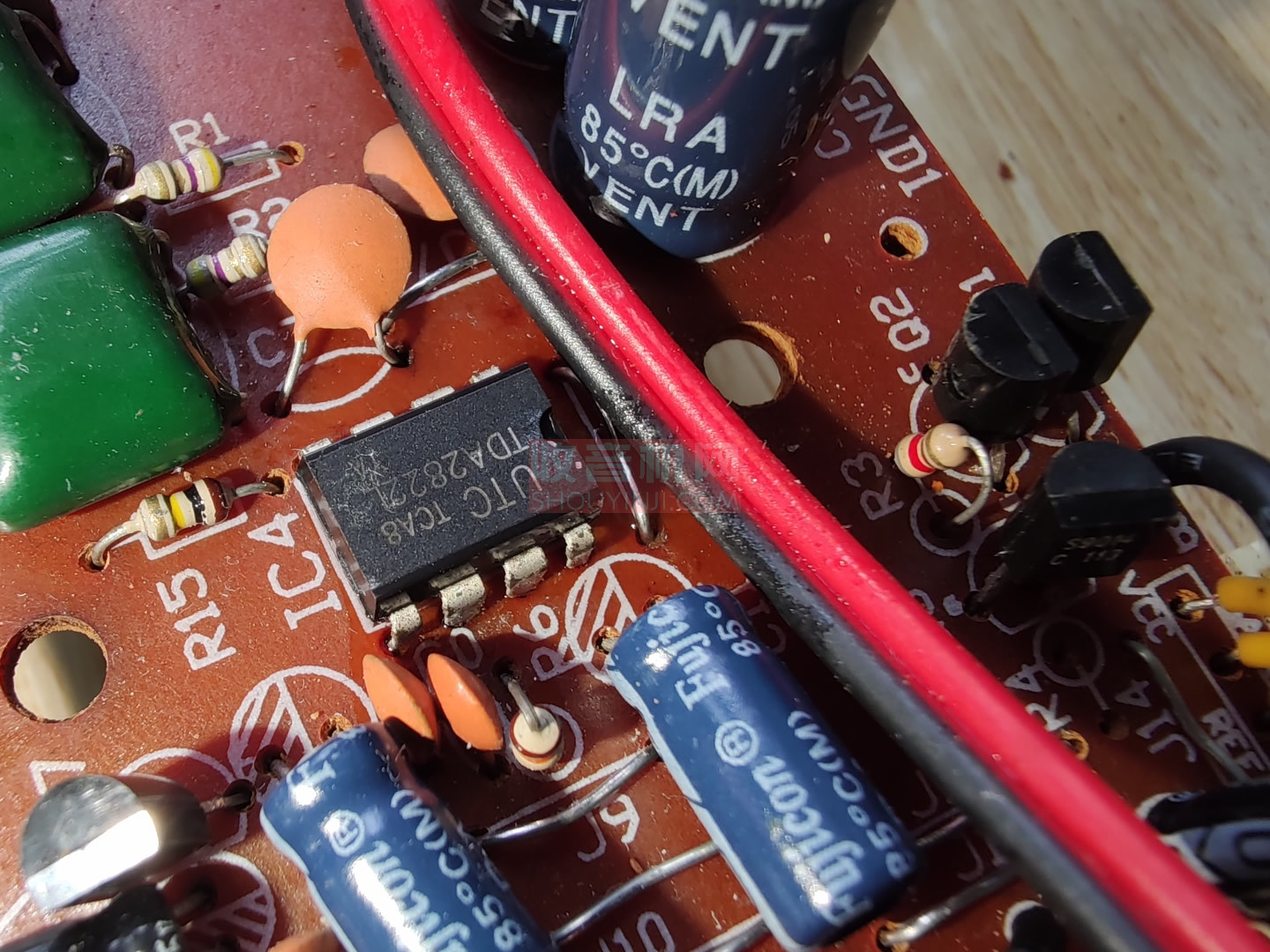

TDA2822双通道单片功率放大集成电路,工作电压1.8-12V,BTL输出功率≤2W


2005年生产,做工很不错

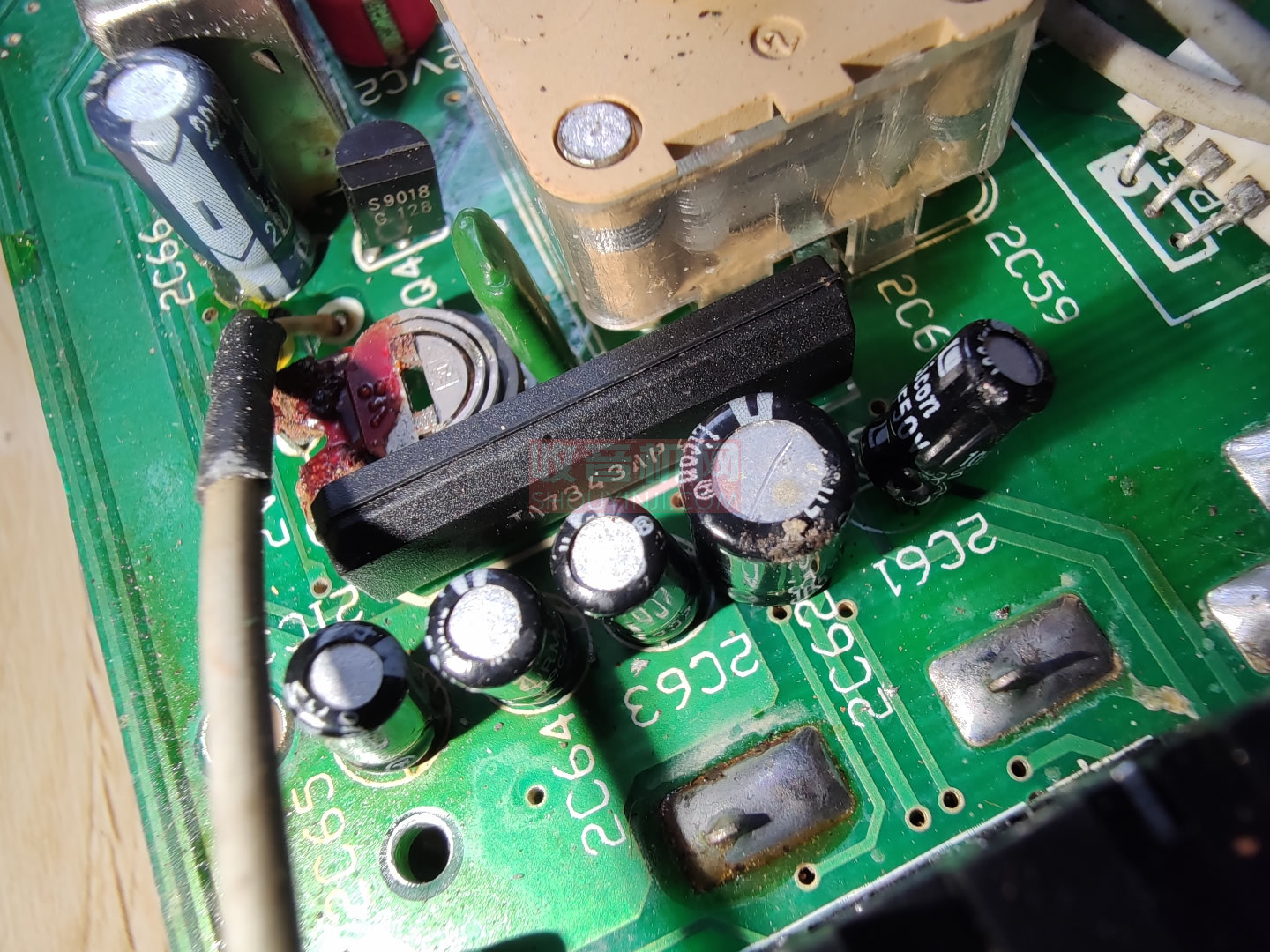

TA7343AP是立体声解码集成电路

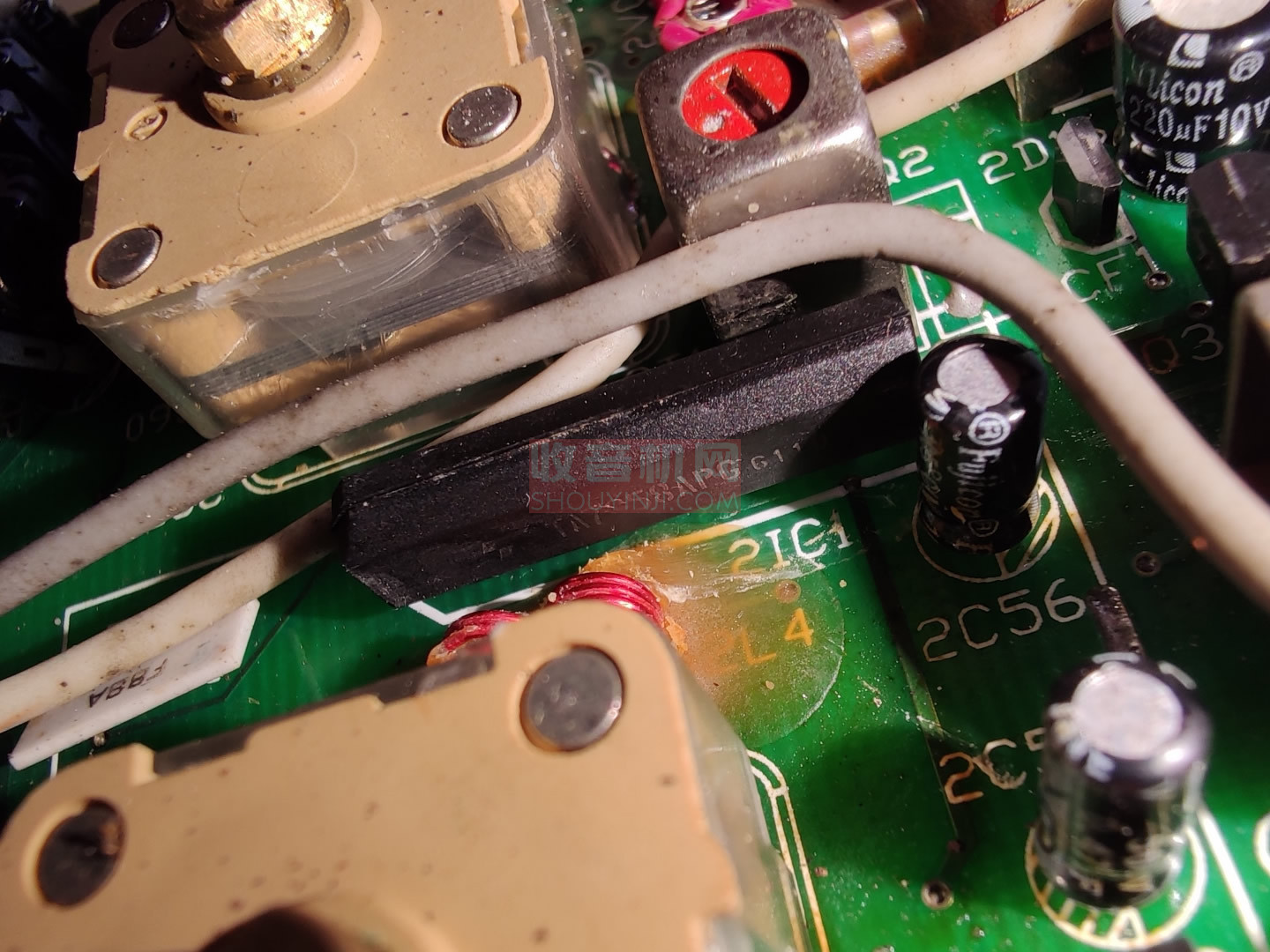

TA7358APG调频高放集成电路

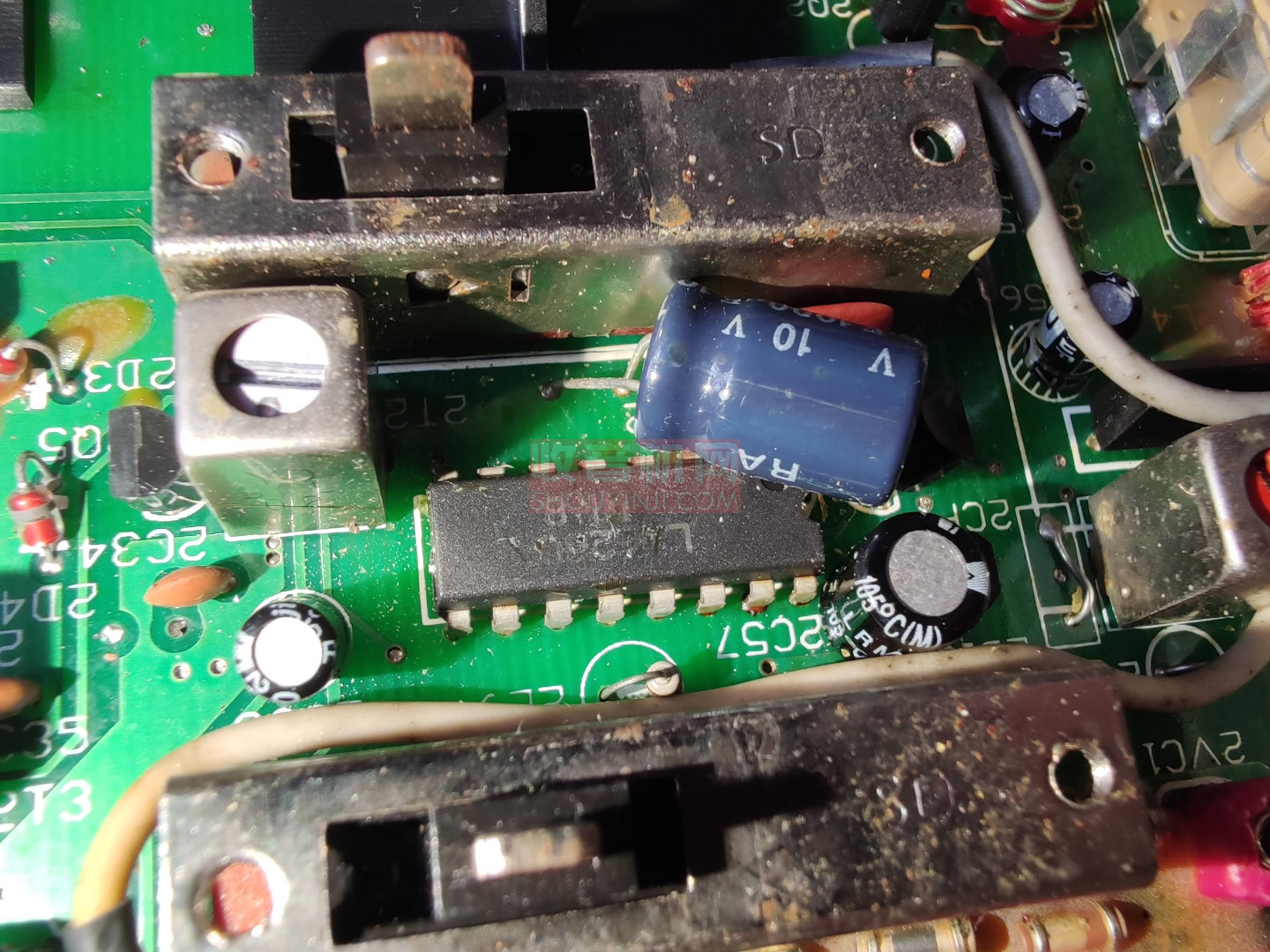

LA1260中频信号集成电路

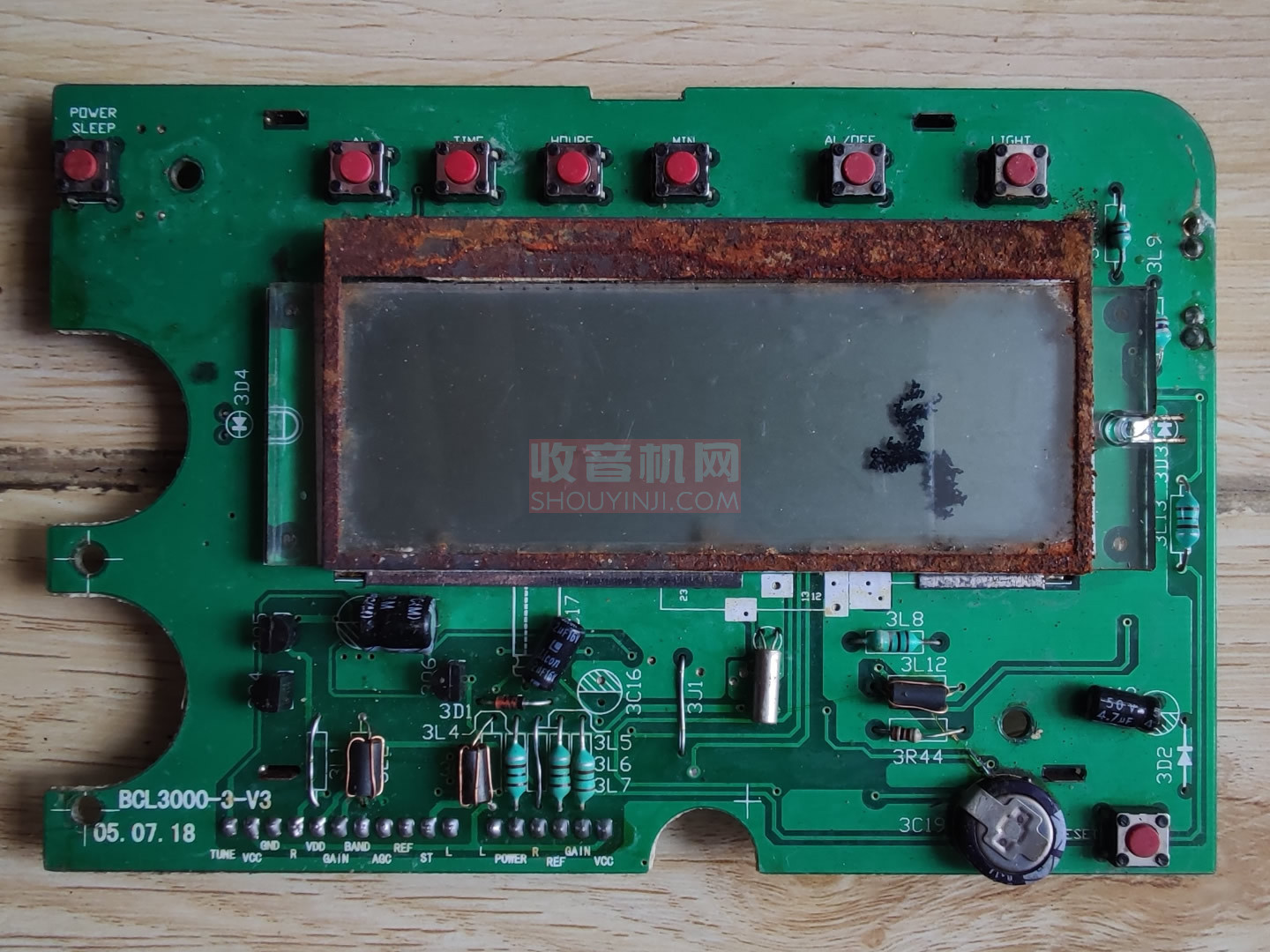

固定LCD的金属罩生锈,屏里面生霉

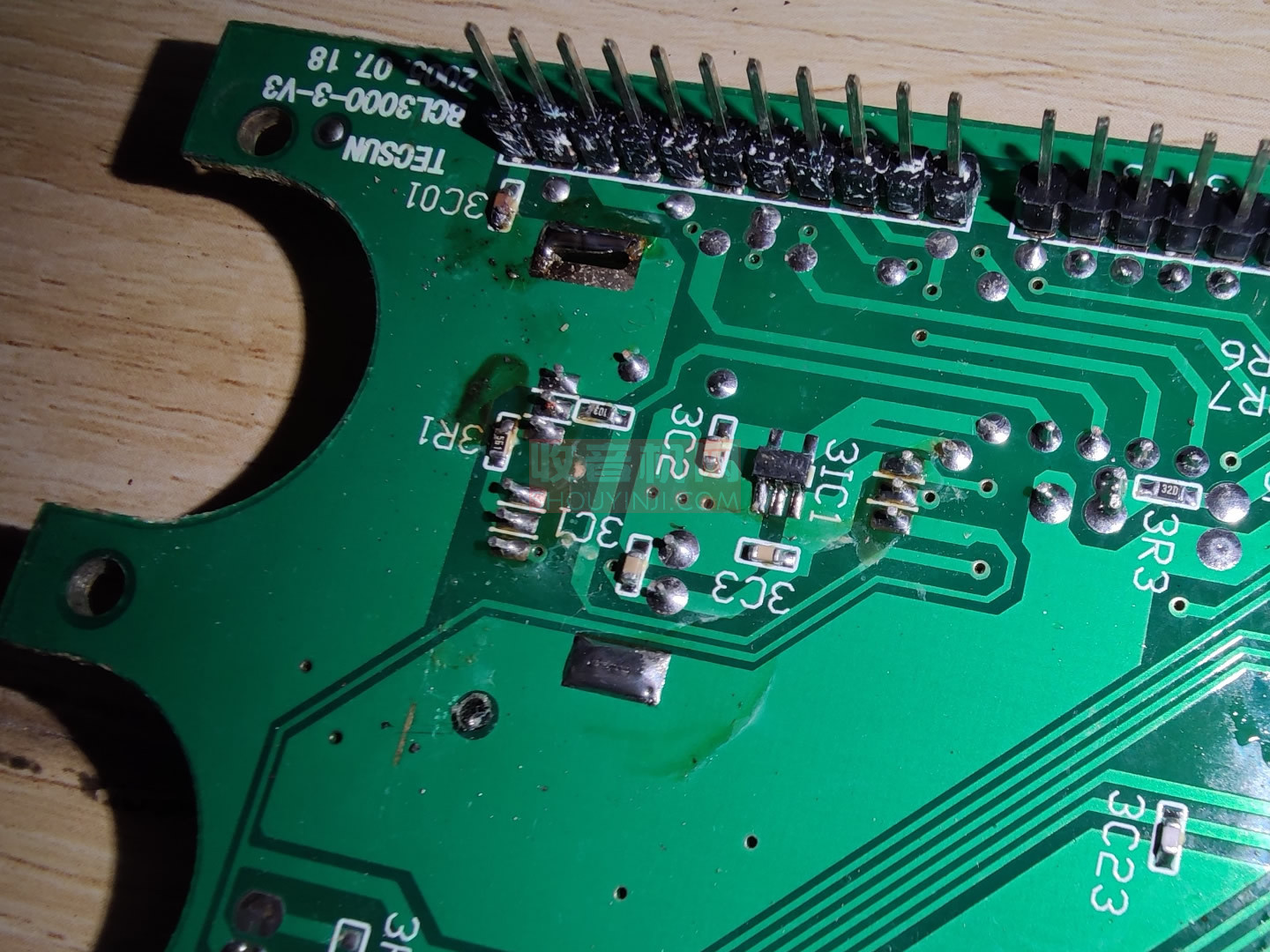

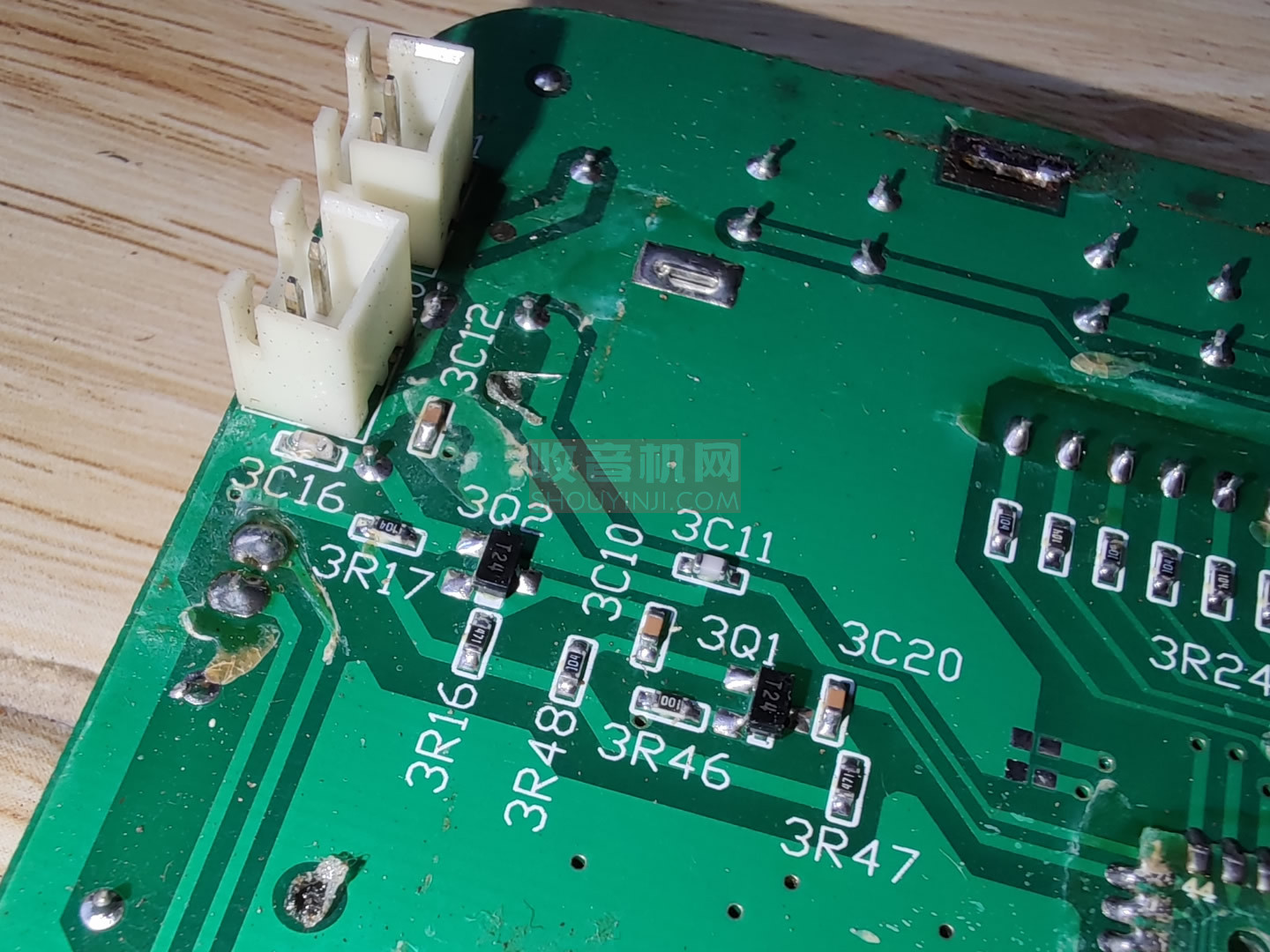

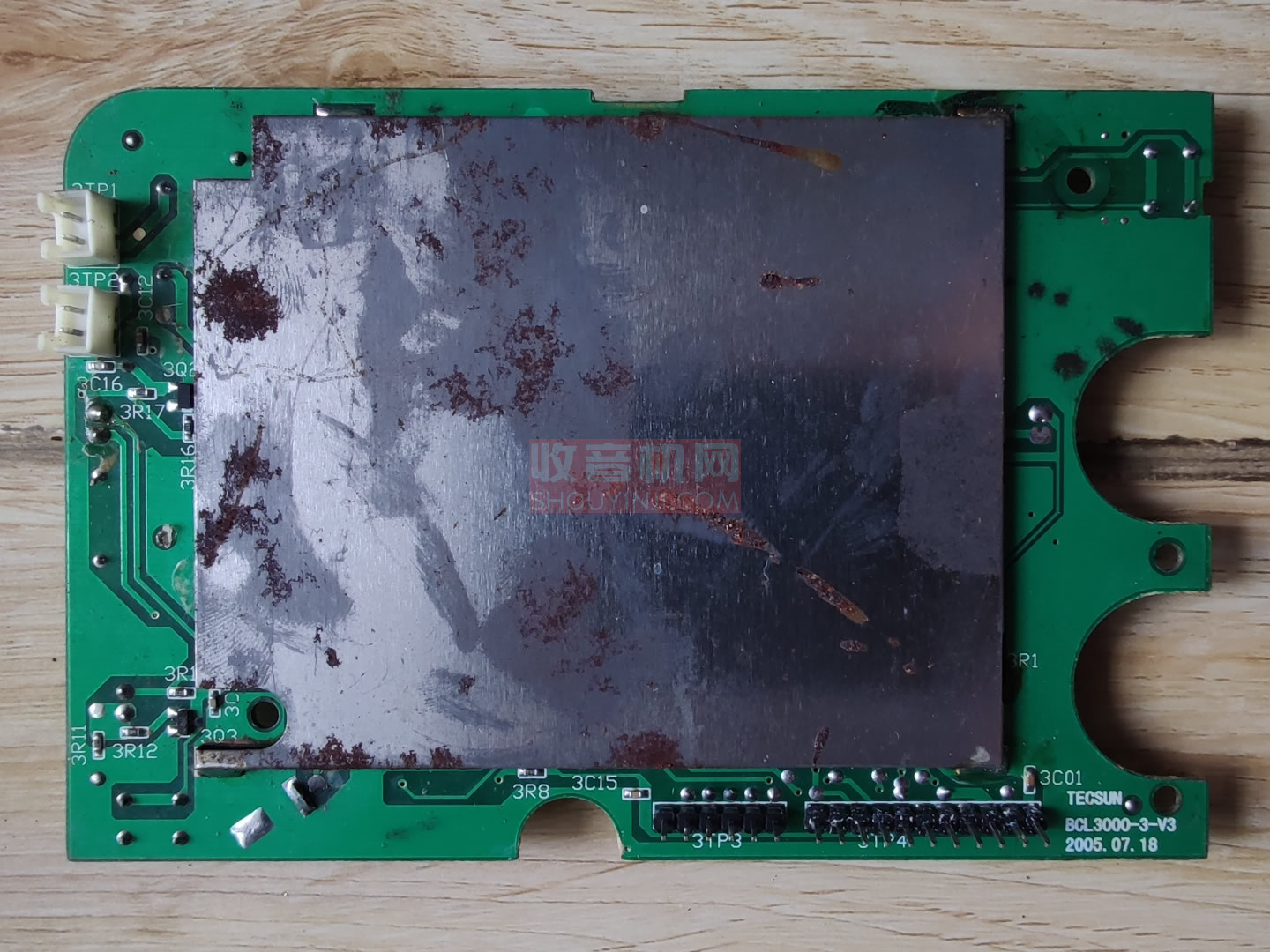

背面隐蔽罩生锈

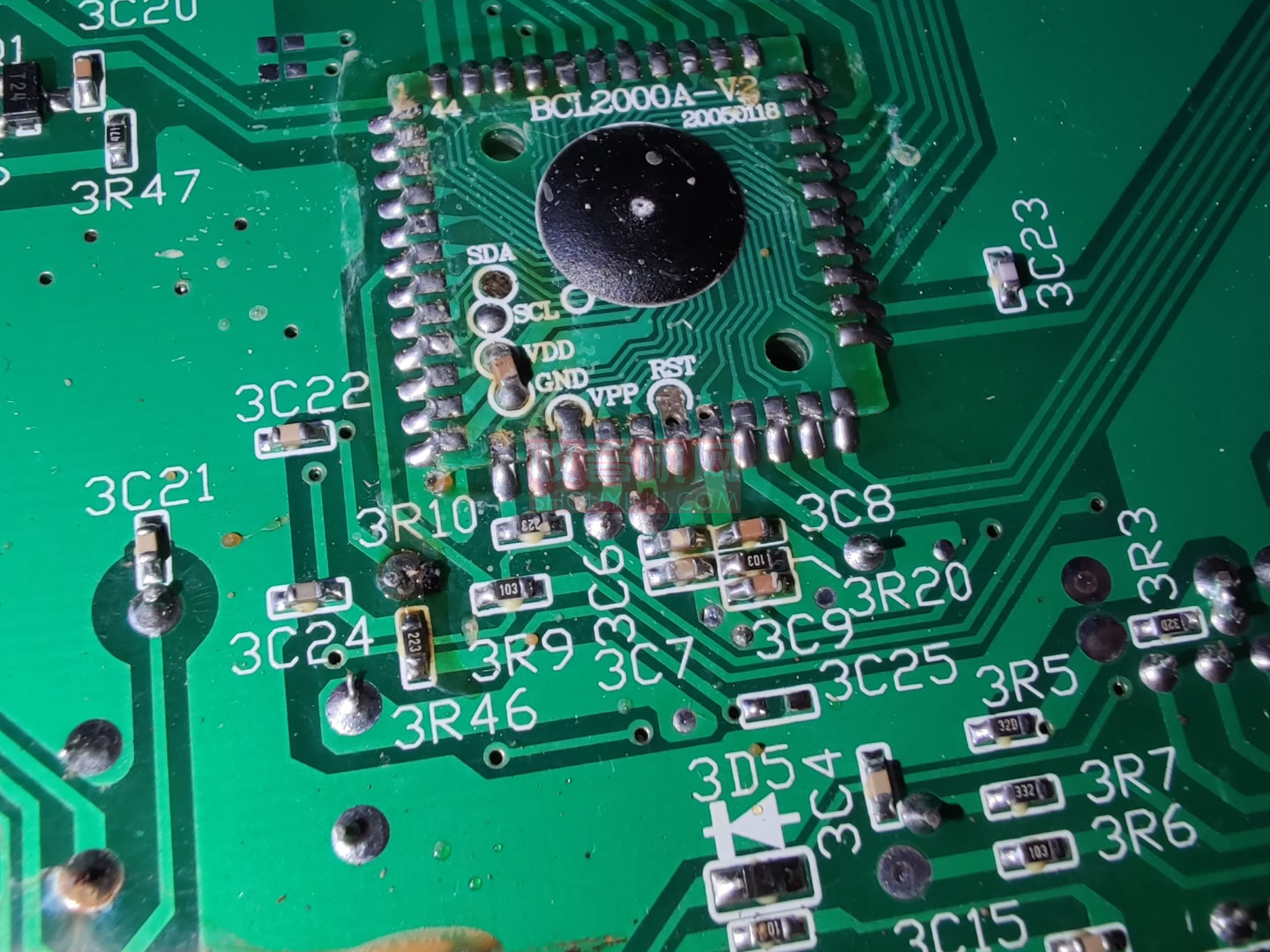

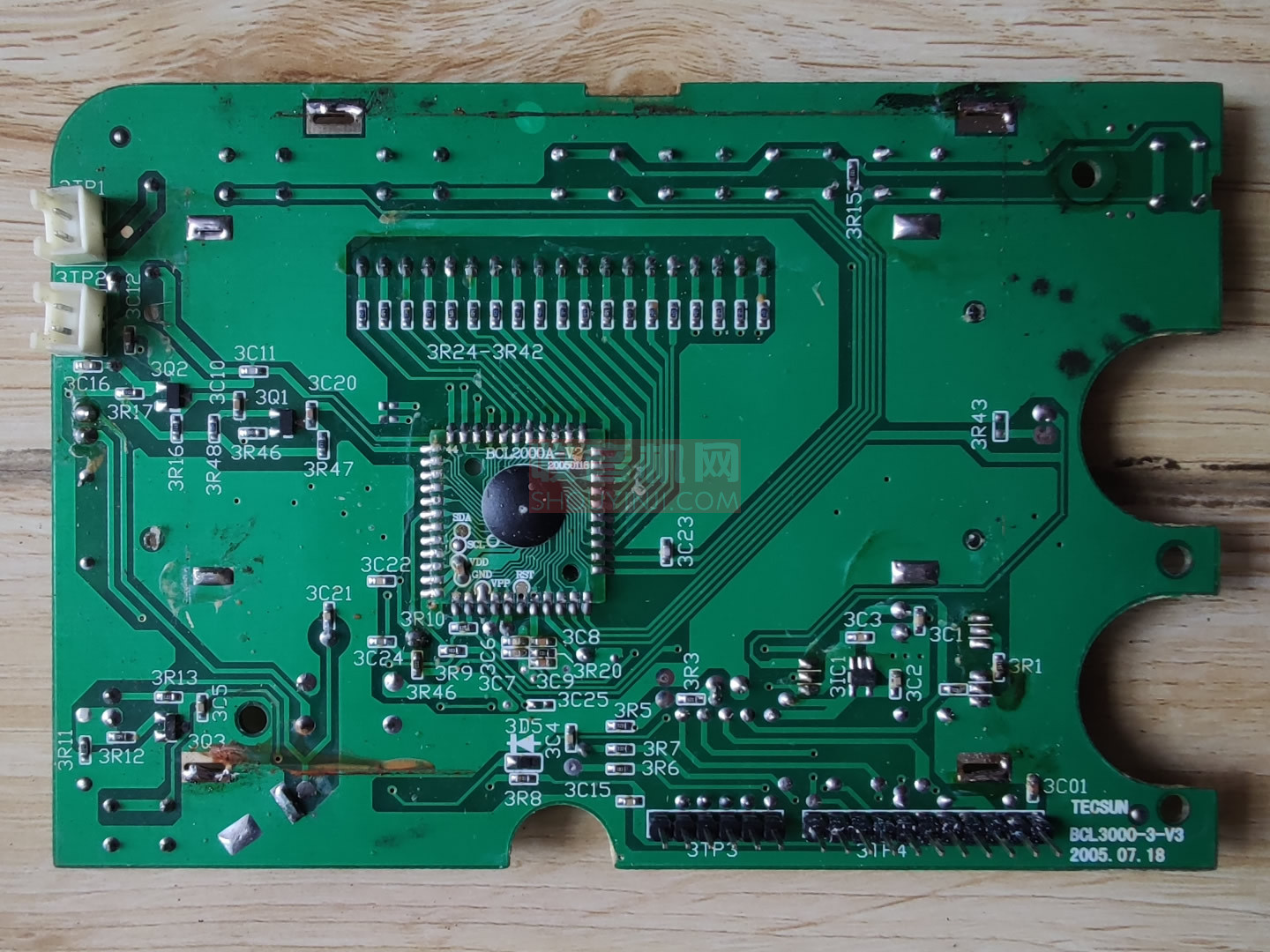

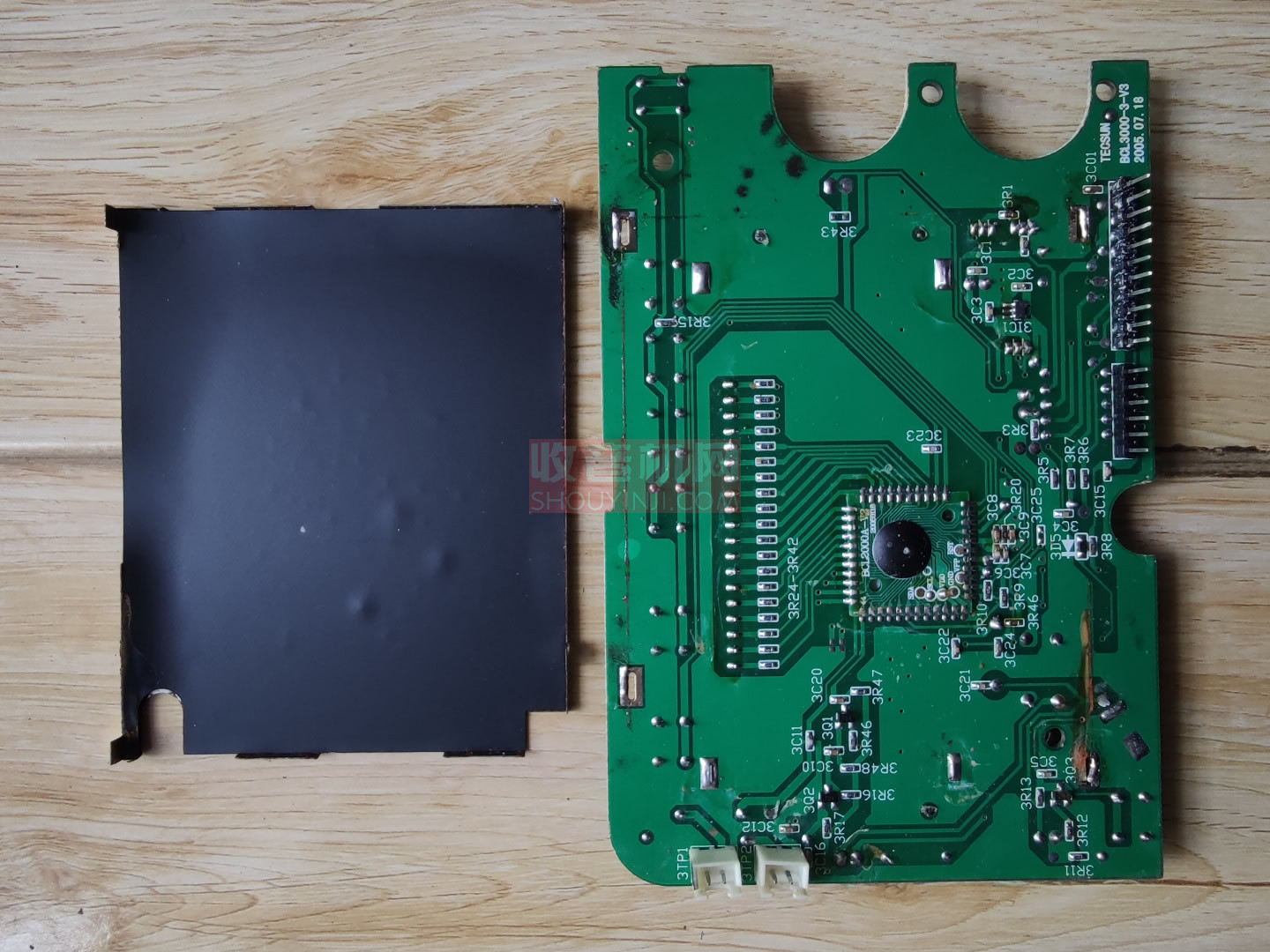

控制LCD显示屏的“牛屎”芯片






拆机到此结束,如有错字或不妥之处,欢迎跟帖拍砖!
分享到:
回复

使用道具 举报

回复|共 13 个

radio

发表于 2021-1-31 08:04:08 来自手机 | 显示全部楼层

高级
回复

使用道具 举报

高放

发表于 2021-1-31 08:50:33 | 显示全部楼层

你们都是在哪收的,我就收不到这类东西 ……
回复

使用道具 举报

高放

发表于 2021-1-31 09:03:08 | 显示全部楼层

我记得有一次在咸鱼看到一个PL-550,比你这差多了,天线没了,天线处的机壳碎的一个大口子,整个机身泥啦吧唧,液晶流汤比你这厉害,有1/3面积了,啥都不包,啥都不包那就是坏的,通电根本没反应的那种,就这他要170元!我跟他讲这品相80块已经很困难了,他连理都不理我了。。。。。。
回复

使用道具 举报

收音之家

发表于 2021-1-31 11:52:09 来自手机 | 显示全部楼层

高放 发表于 2021-1-31 08:50
你们都是在哪收的,我就收不到这类东西 ……

收东东得看运气吧!
回复

使用道具 举报

收音之家

发表于 2021-1-31 11:53:04 来自手机 | 显示全部楼层

高放 发表于 2021-1-31 09:03
我记得有一次在咸鱼看到一个PL-550,比你这差多了,天线没了,天线处的机壳碎的一个大口子,整个机身泥啦吧 ...

你说的是啥时候的事情啊?
回复

使用道具 举报

收音之家

发表于 2021-1-31 11:53:30 来自手机 | 显示全部楼层

radio 发表于 2021-1-31 08:04
高级

是挺高级的,都有十五年了!
回复

使用道具 举报

高放

发表于 2021-2-1 09:39:29 | 显示全部楼层

amani77 发表于 2021-1-31 11:53
你说的是啥时候的事情啊?

就去年的事情,还是前年。。。。
回复

使用道具 举报

收音之家

发表于 2021-2-1 10:42:13 | 显示全部楼层

高放 发表于 2021-2-1 09:39
就去年的事情,还是前年。。。。

现在某鱼都非常便宜了!
回复

使用道具 举报

高放

发表于 2021-2-1 12:42:54 | 显示全部楼层

它的磁棒可真长,有没有200毫米?



现在的磁棒不知道是怎么搞的,跟过去的磁棒颜色外观大不一样,几十年前的铁氧体磁棒油黑发亮很细腻,而现在的,我在淘宝上搜了,200毫米的也有,但无论长短都是灰色的且很毛糙跟水泥棒似的。。。这个收音机的磁棒好像满黑的,我打开我的PL550看到,磁棒也很黑但很毛糙。
