[拆机修机] 德劲/DEGEN DE333 AM/FM收音机拆机

德劲/DEGEN 德劲/DEGEN 1006 人阅读 | 2 人回复 | 2021-02-01

便宜的小鸡鸡,调台行程短了,密集的台有点串。

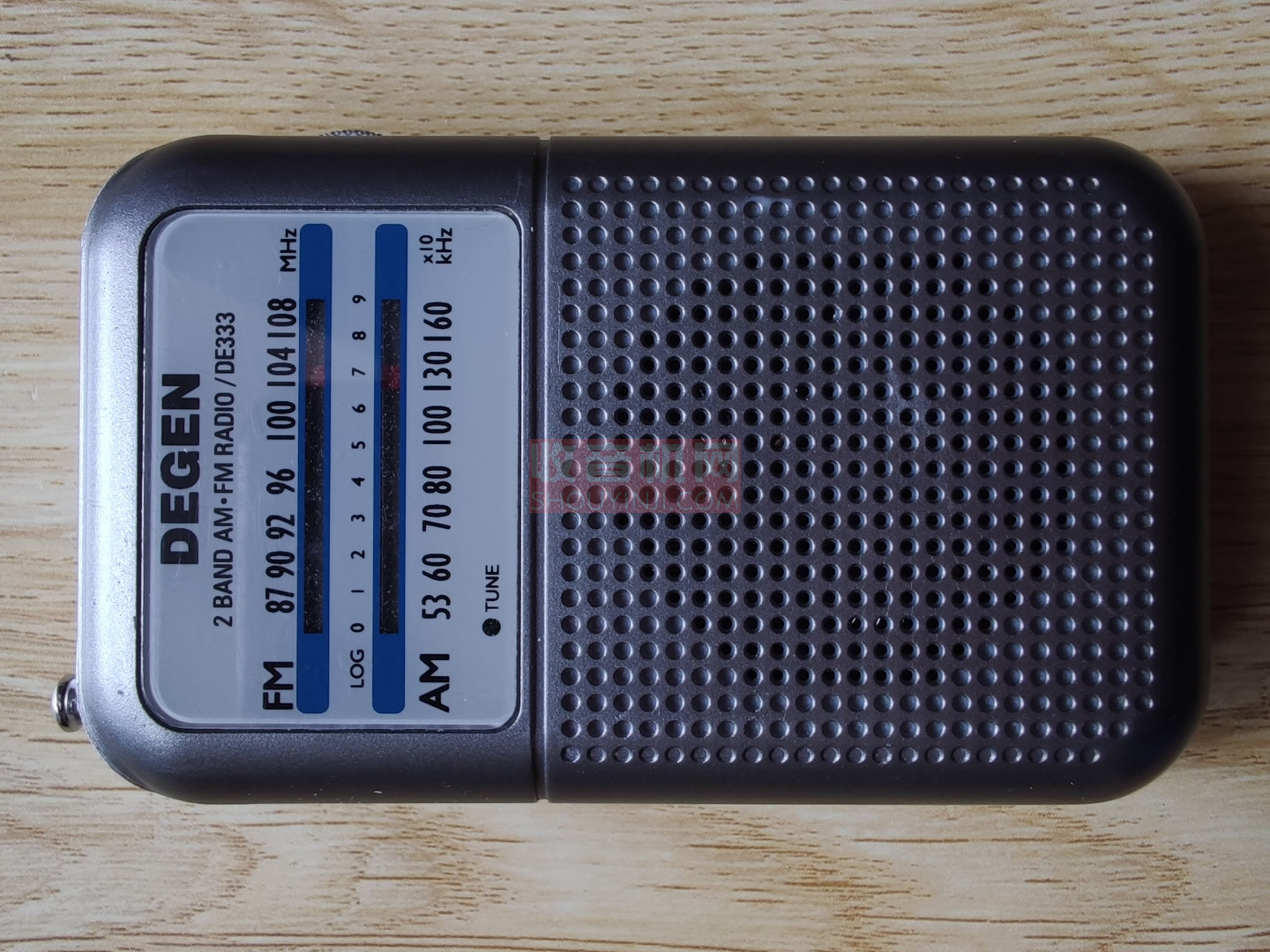

正面


背面


拉杆天线、耳机输出、音量旋钮


调谐旋钮


开关/波段选择

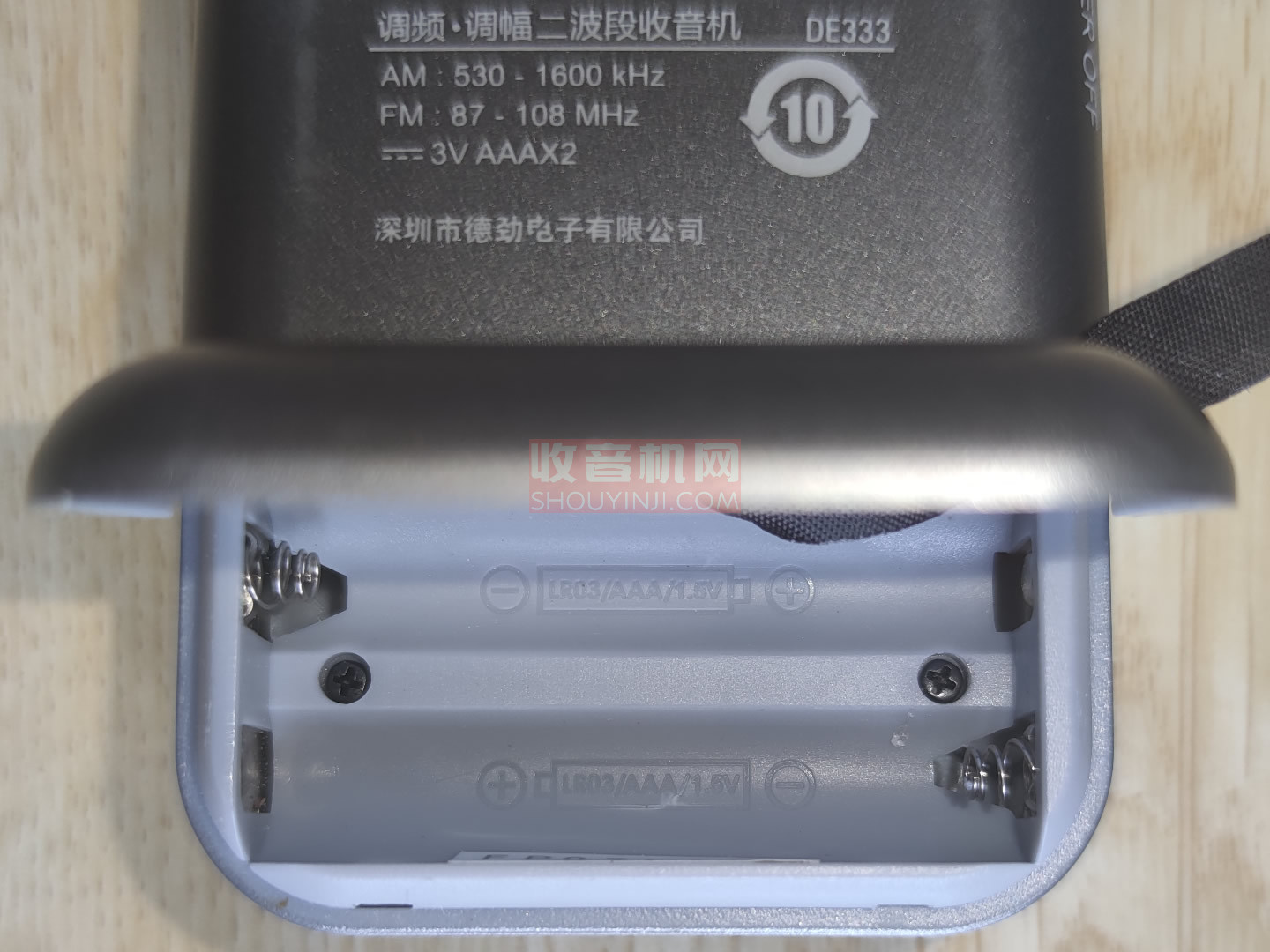

使用两节7#电池供电


正式拆机


背盖里面



塑料螺丝柱断了

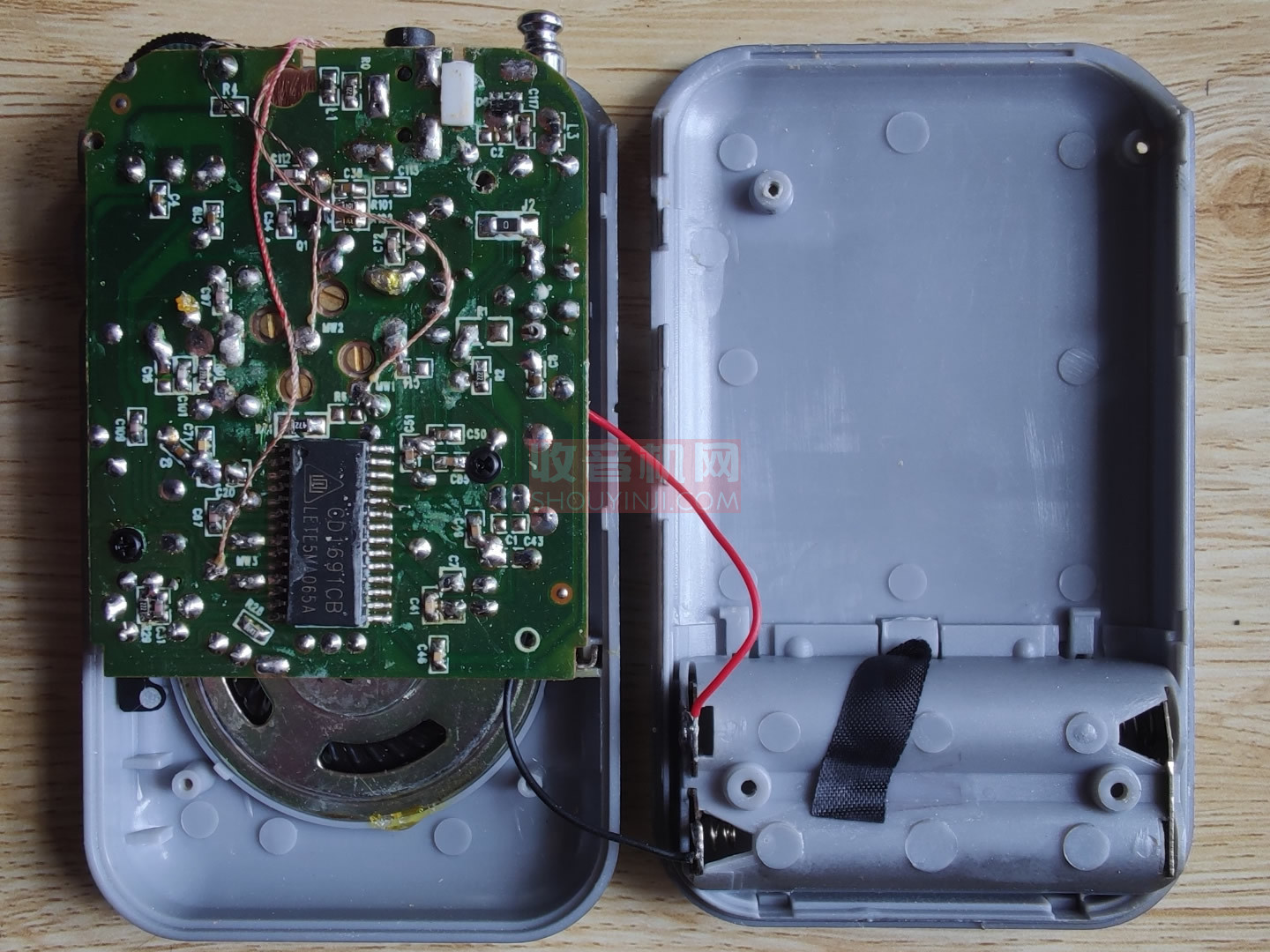

机内整体拆出

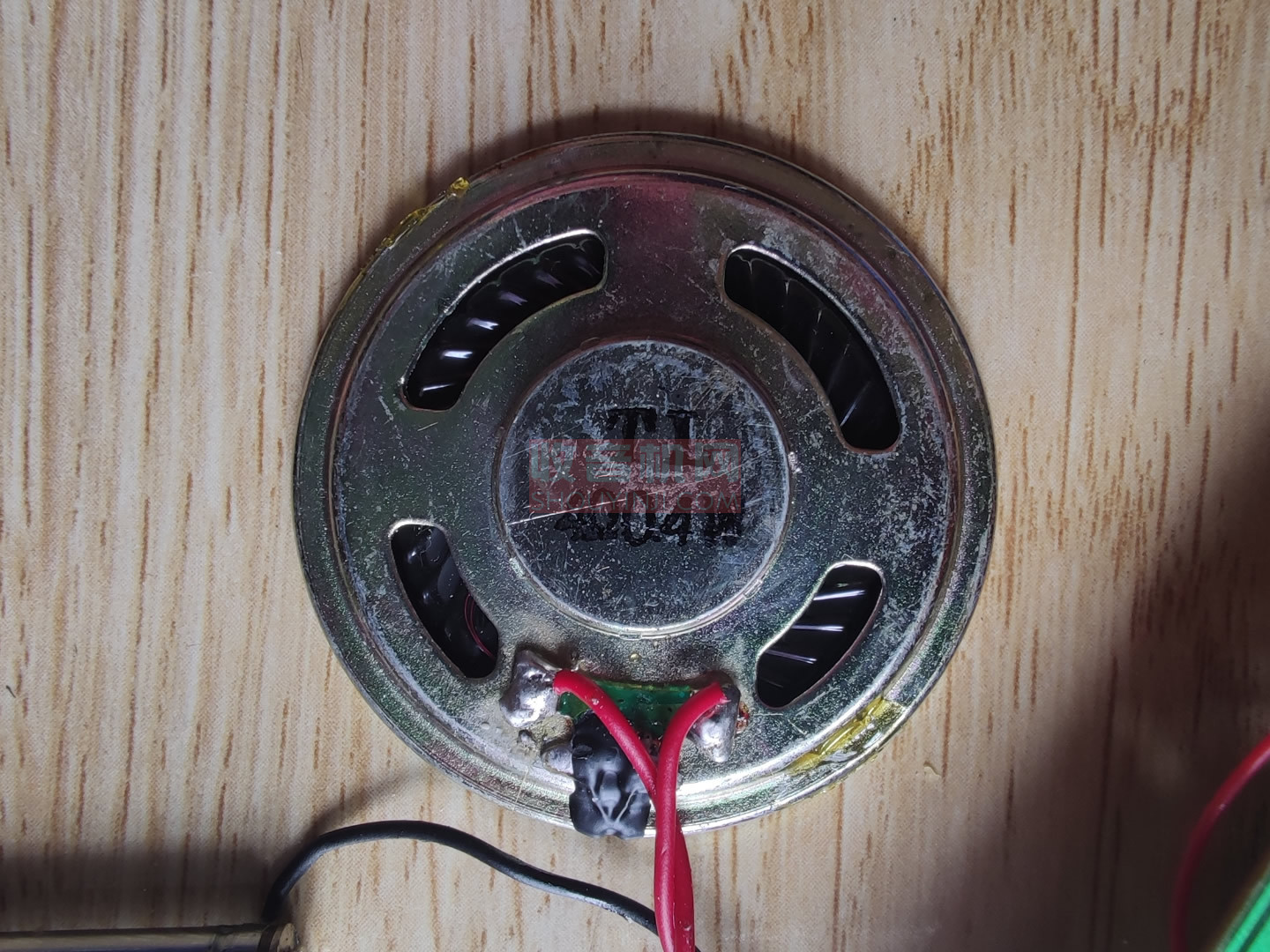

喇叭4Ω 0.4W

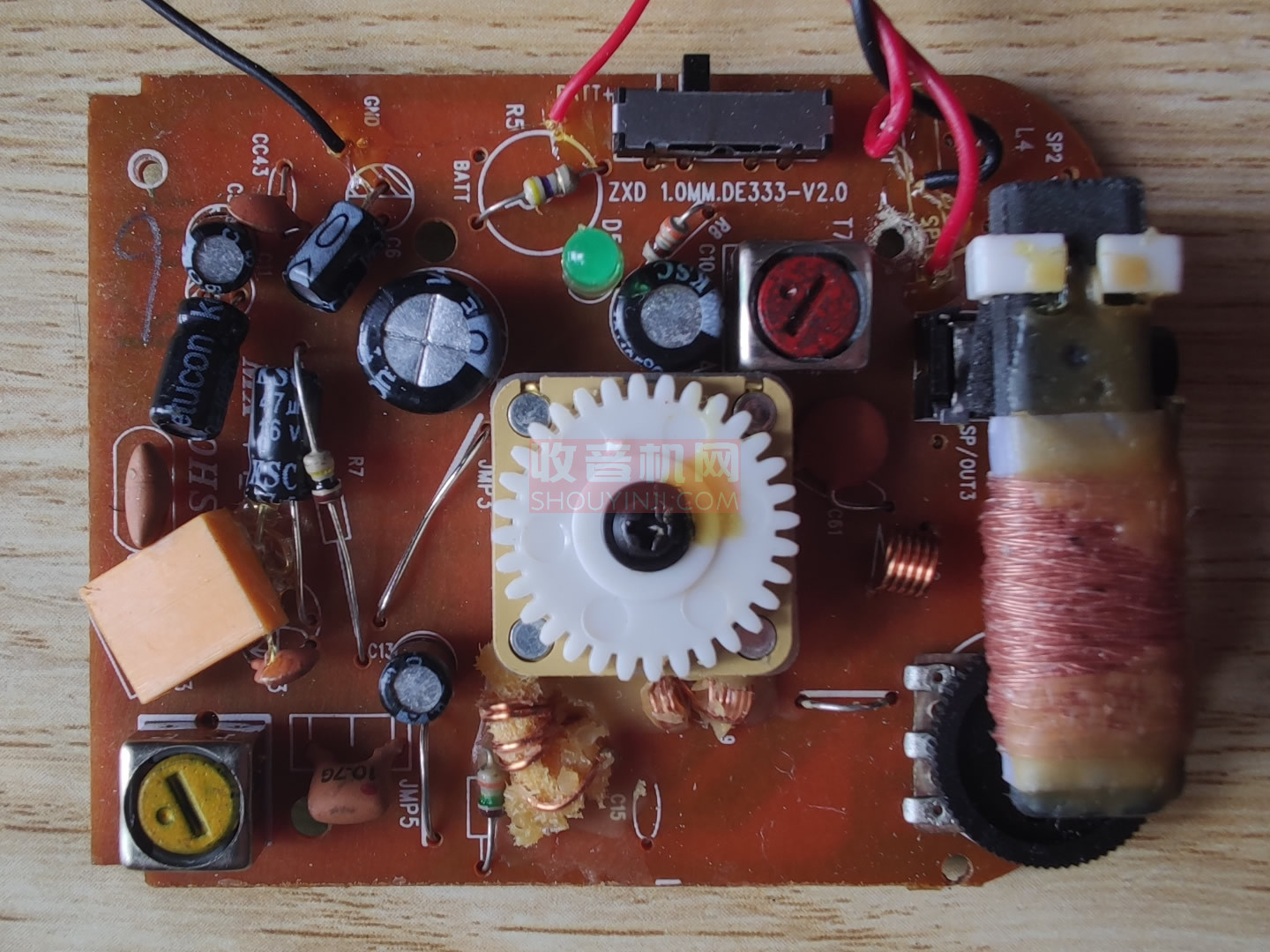

元器件很少

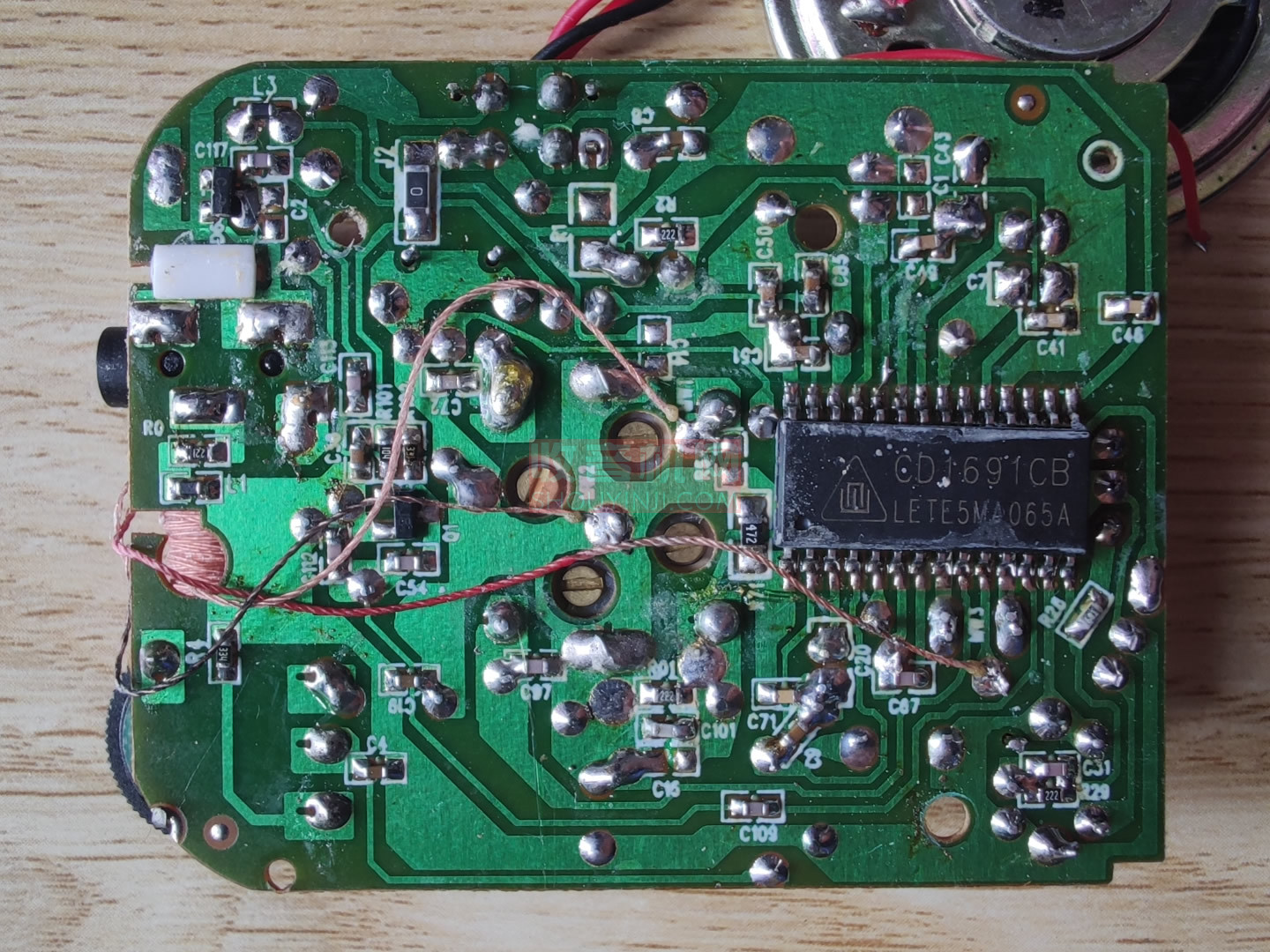

使用华晶CD1691CB 单片调频/调幅收音机集成电路
静态电流小:Vcc = 3V,FM:lcco= 5.3mA;AM:Icco=3.4mA(典型值)
带有FM/AM选择开关
内置AFC可变电容
内含RF AGC、IF AGC调谐LED 驱动

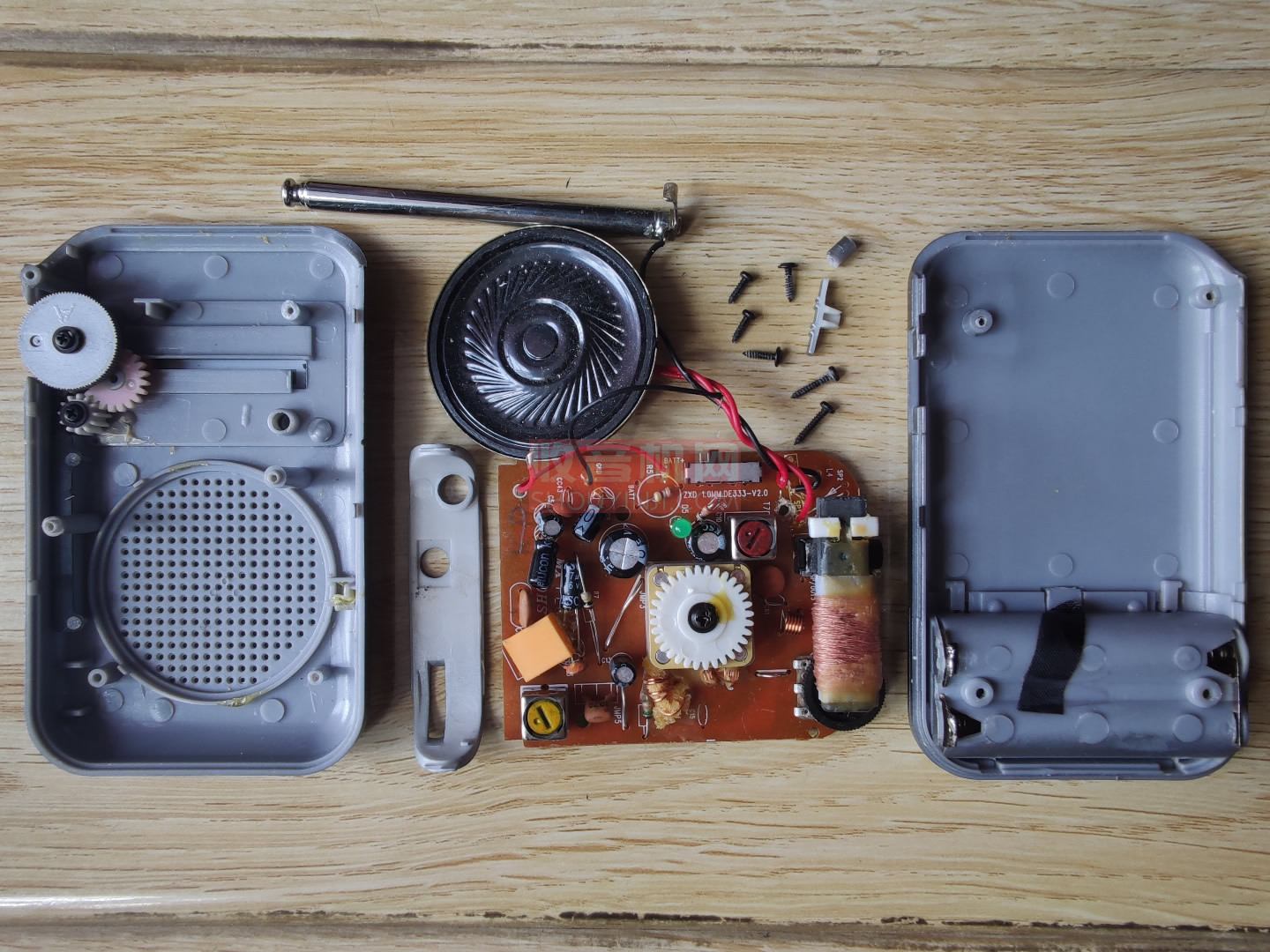

集合照
