[拆机修机] 德劲/DEGEN DE304 调频/中波/短波1-2全波段高灵敏度收音机拆机

德劲/DEGEN 德劲/DEGEN 4108 人阅读 | 0 人回复 | 2021-02-09 | 发消息

少见的机机,2004年5月31日生产的,十多年了,嘿嘿!

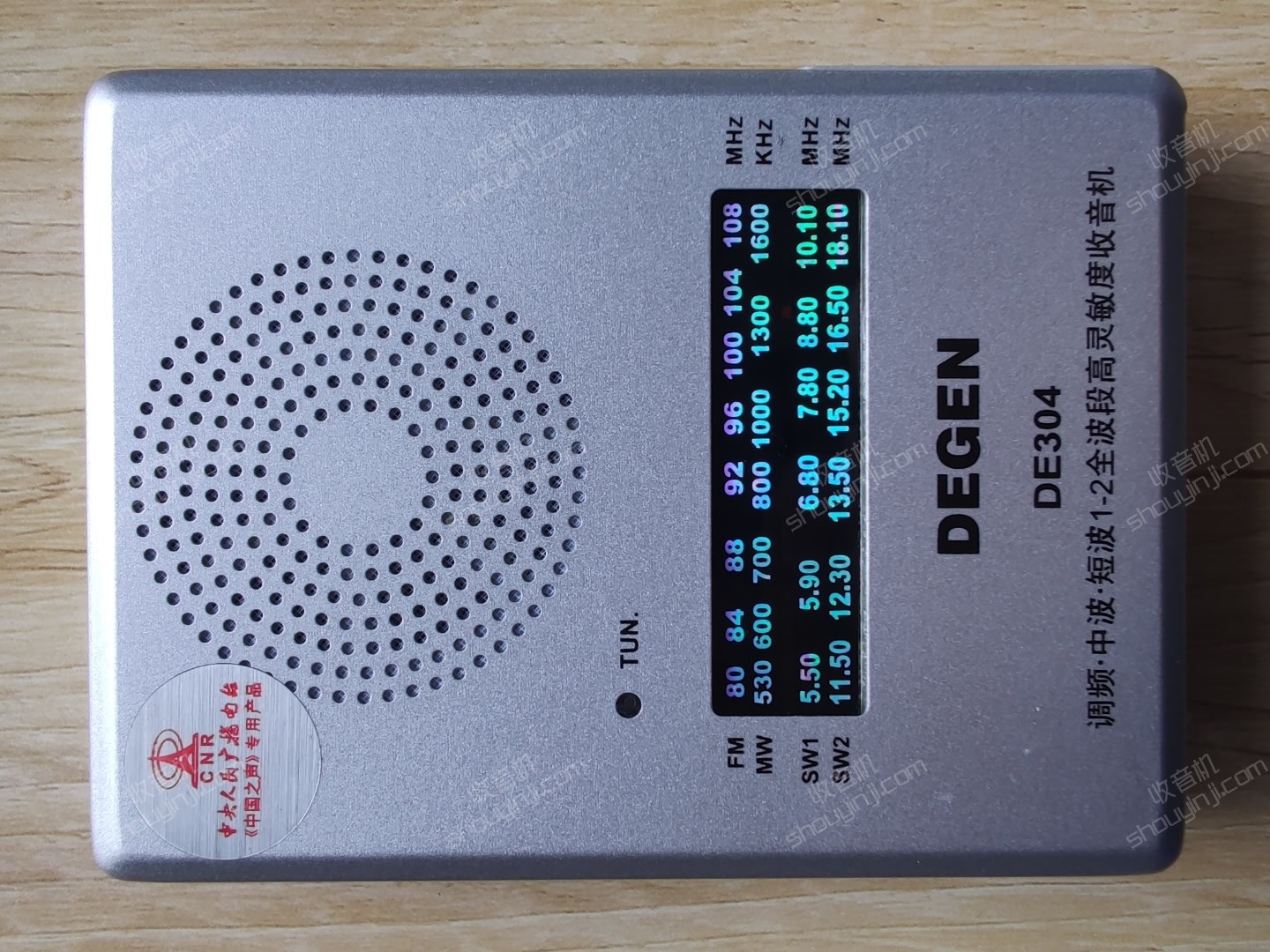

正面

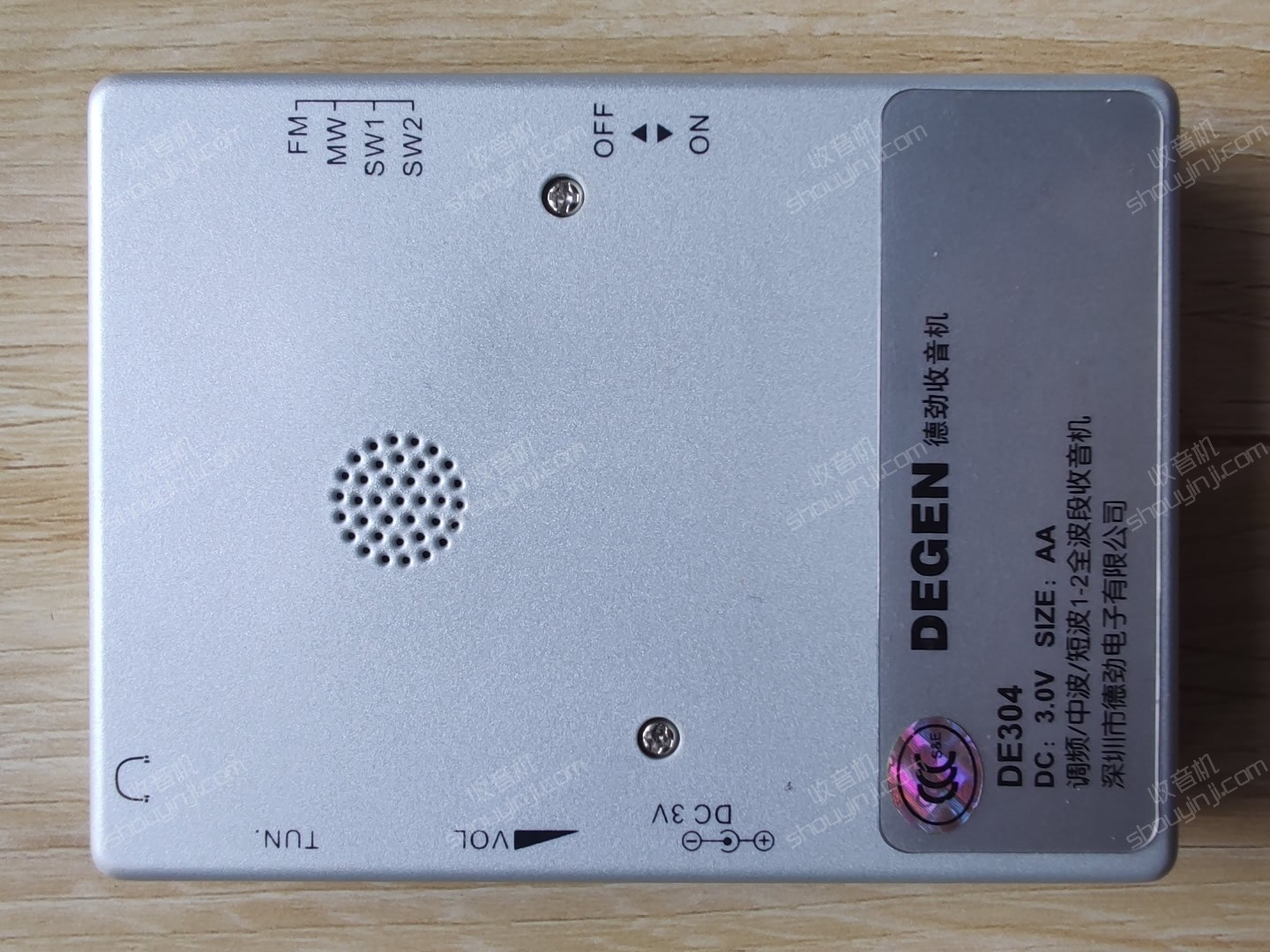

背面

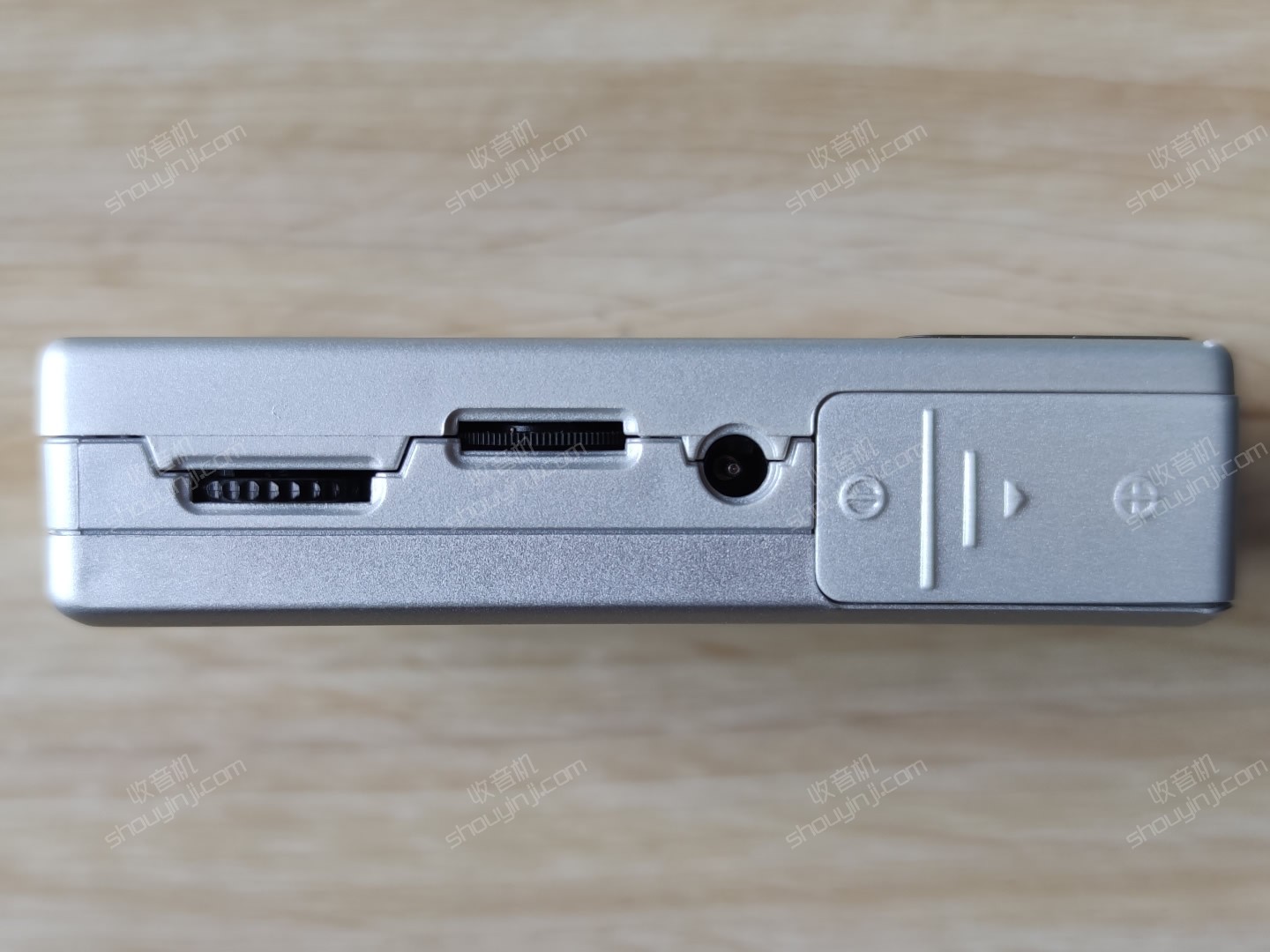

开关、波段选择

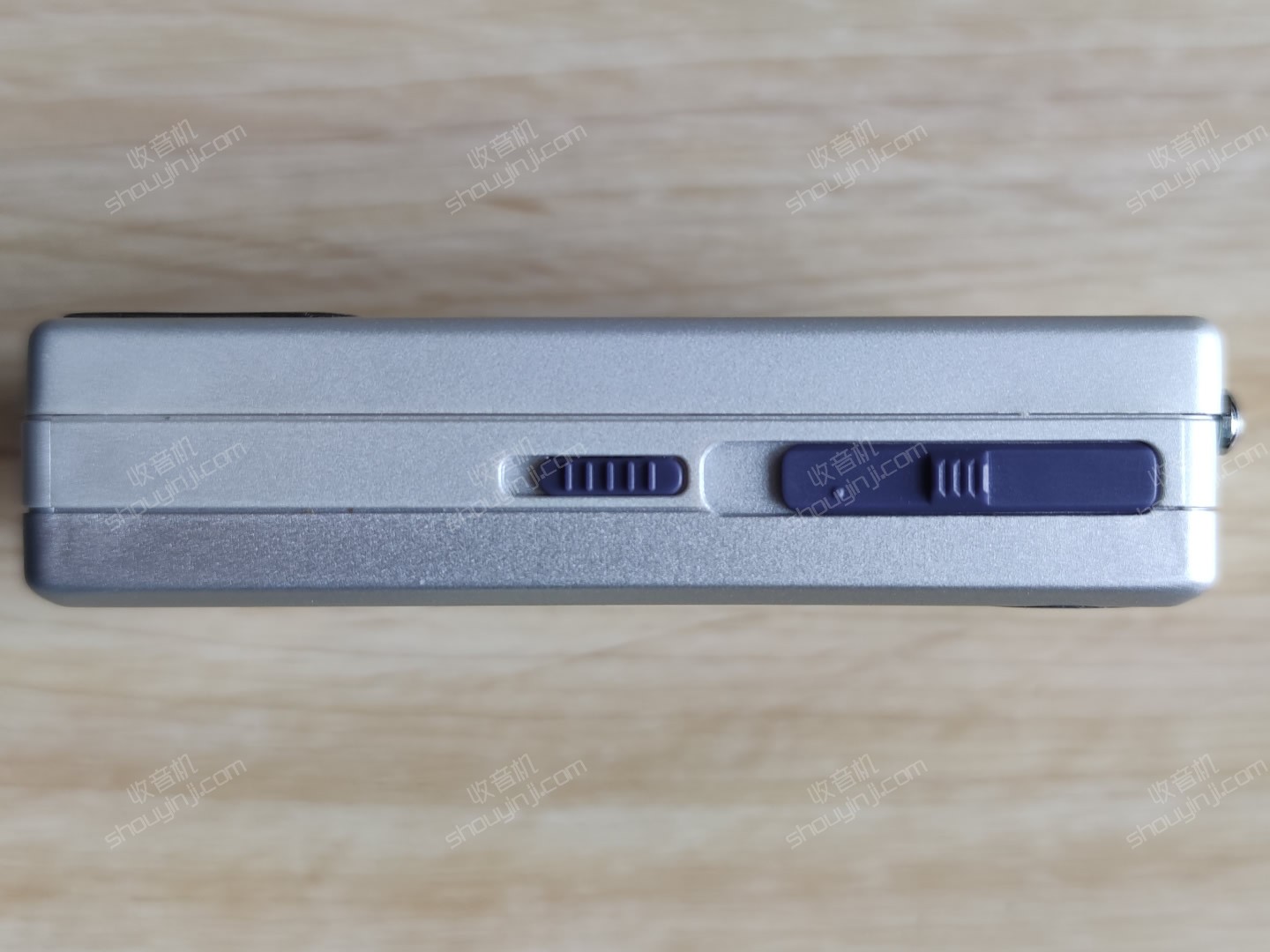

调谐旋钮、音量旋钮、外接电源、电池仓

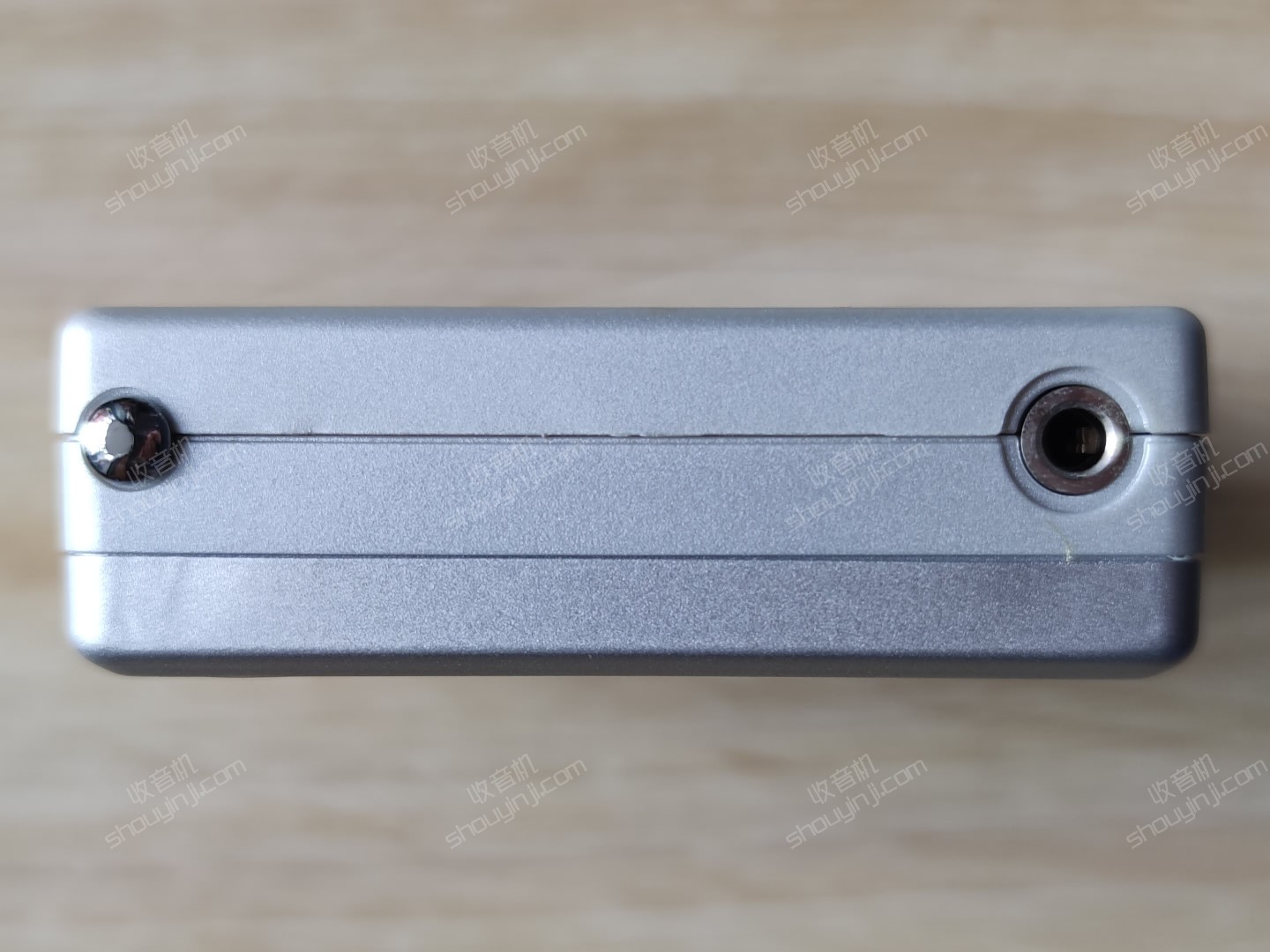

拉杆天线、耳机输出

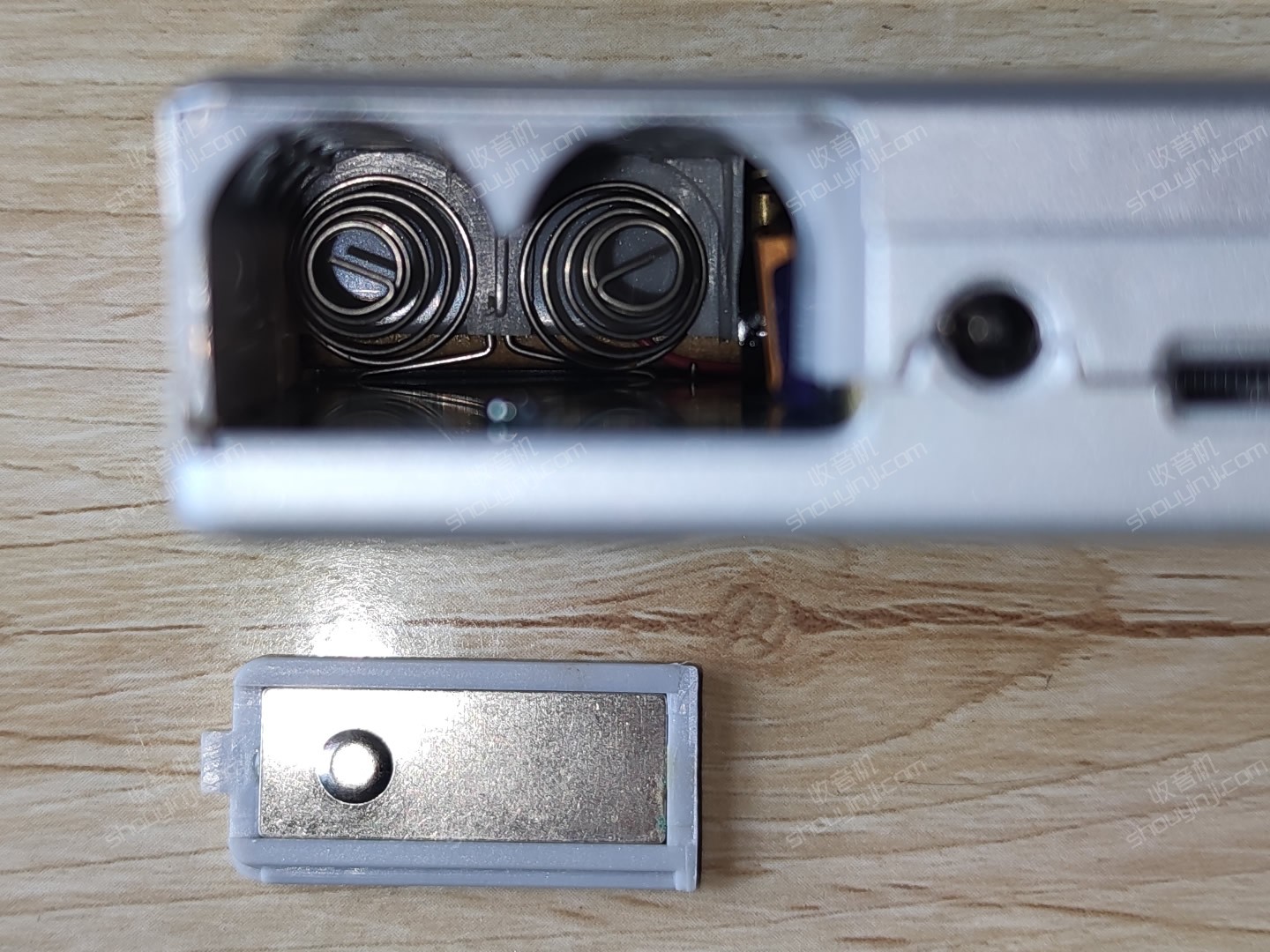

使用两节5#电池供电


拆机开始


薄喇叭


4Ω 0.4W


第一次遇见这种调节结构

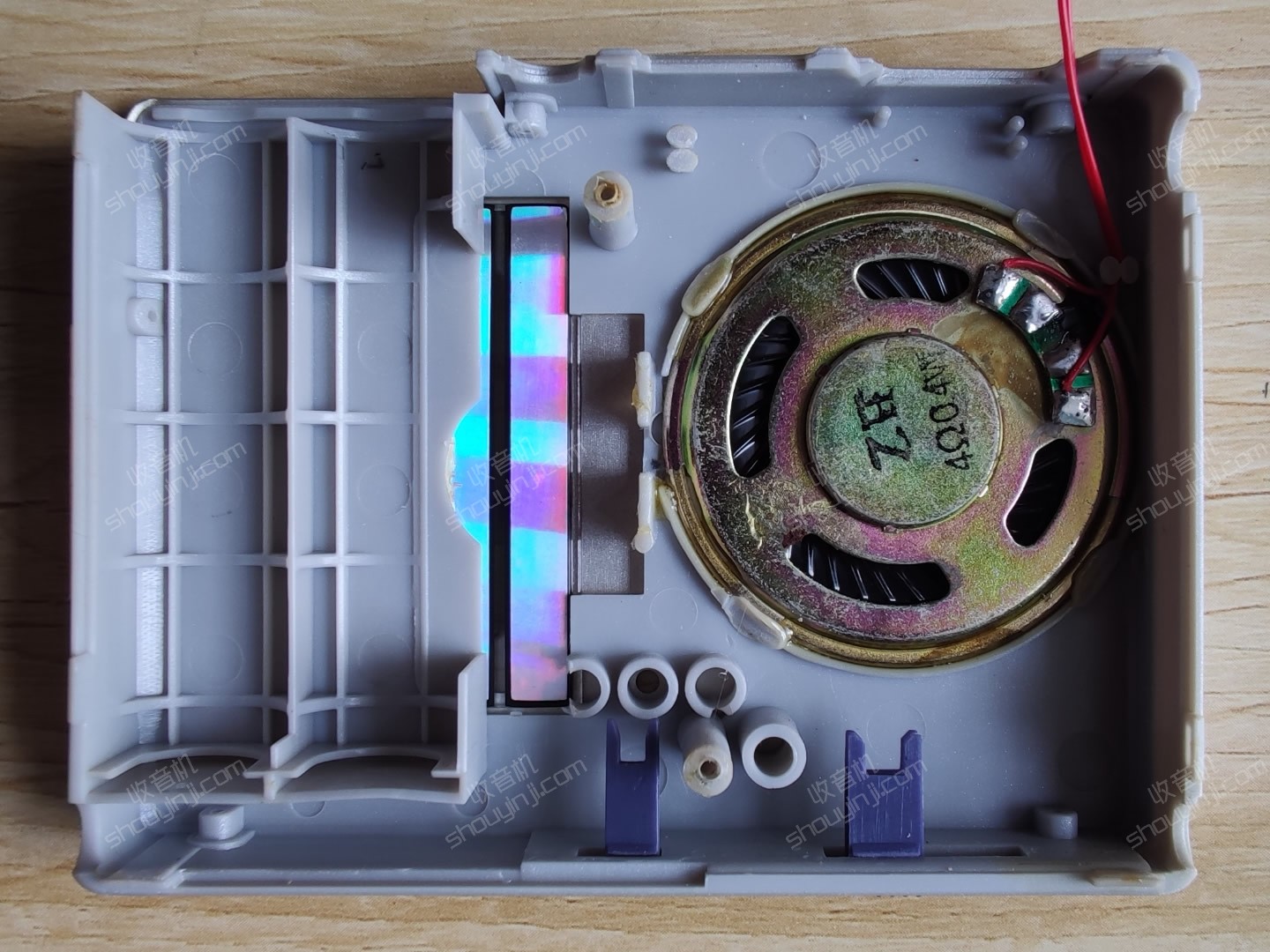

背板里面,这个背盖是多机型共用的模板,看看预留的按键孔就明白了

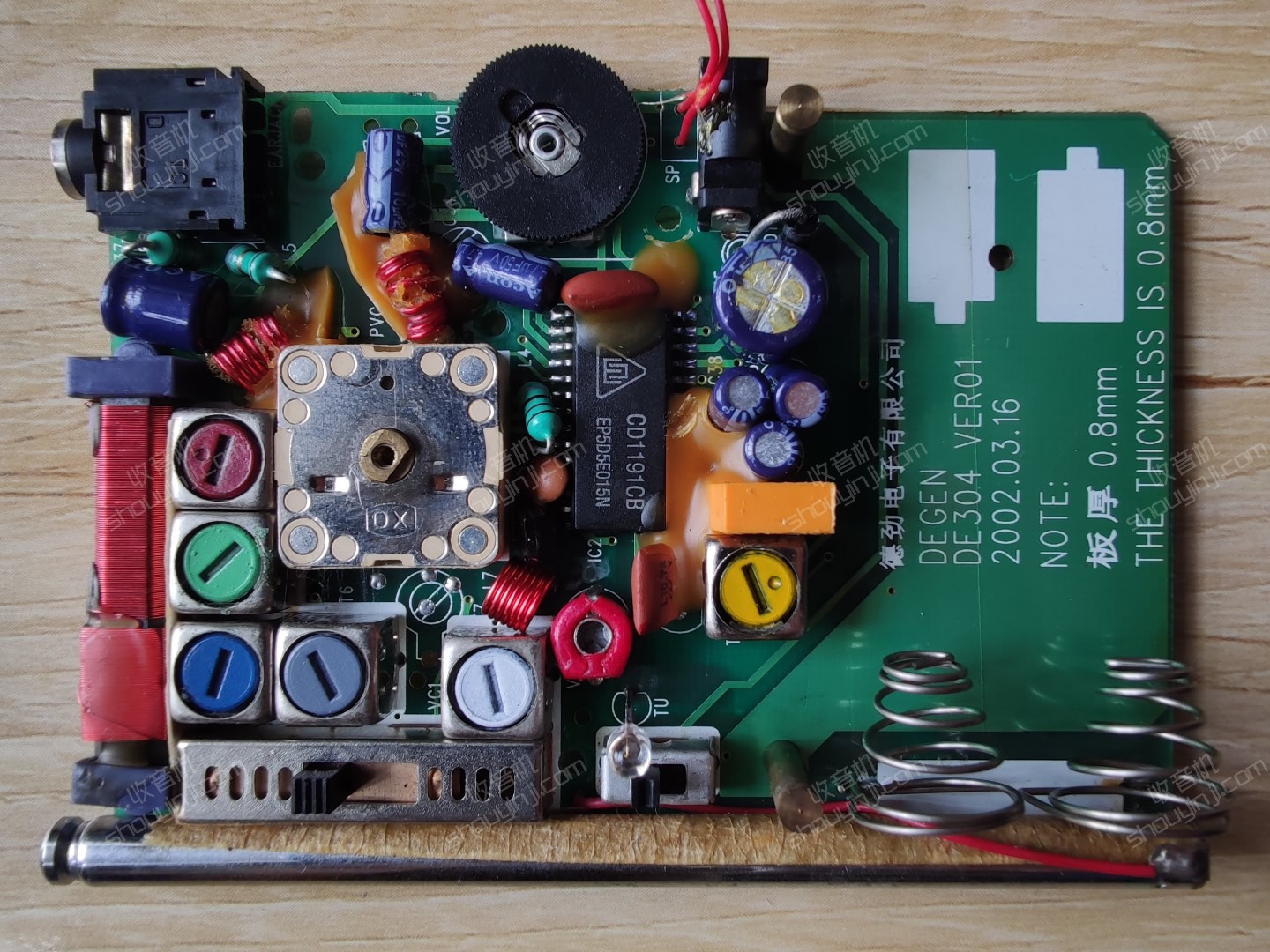

电板正面


华晶CD1191CB单片调频/调幅收音机电路


电板背面





集合照
