[拆机修机] 乔益师 TY210收音机

其他国内品牌 其他国内品牌 392 人阅读 | 1 人回复 | 2021-03-11

乔益师 TY210收音机 拆机

貌似有音频广播AF,学生考听力用的

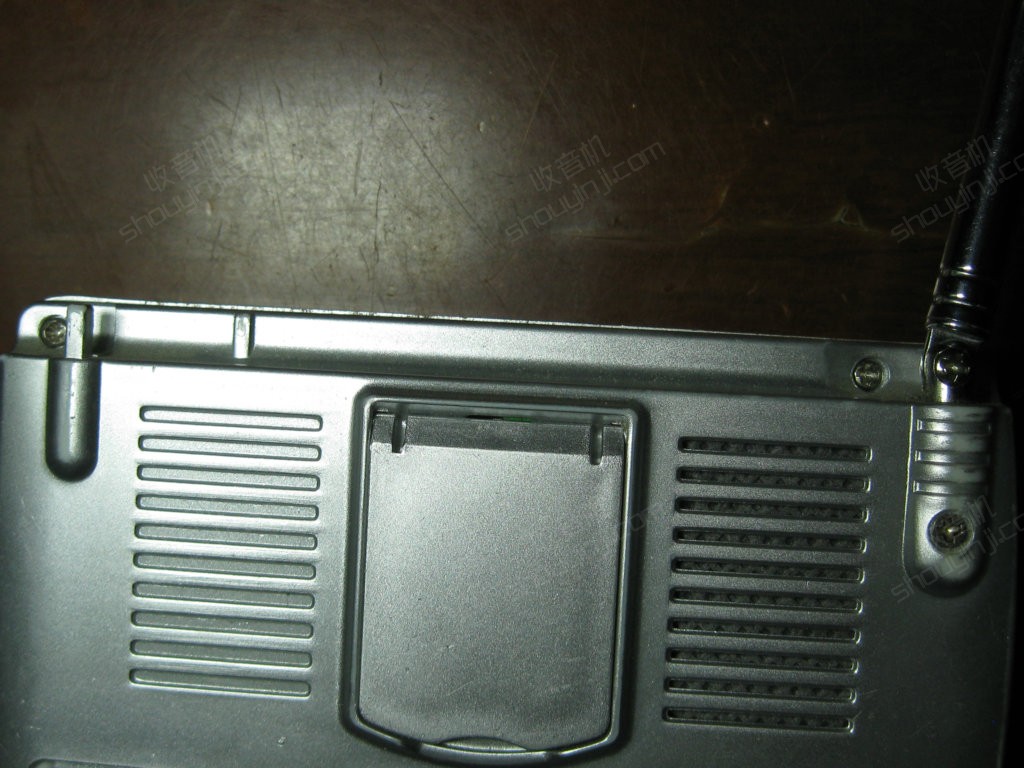

背面有个支撑板

外接3V电源以及耳机口

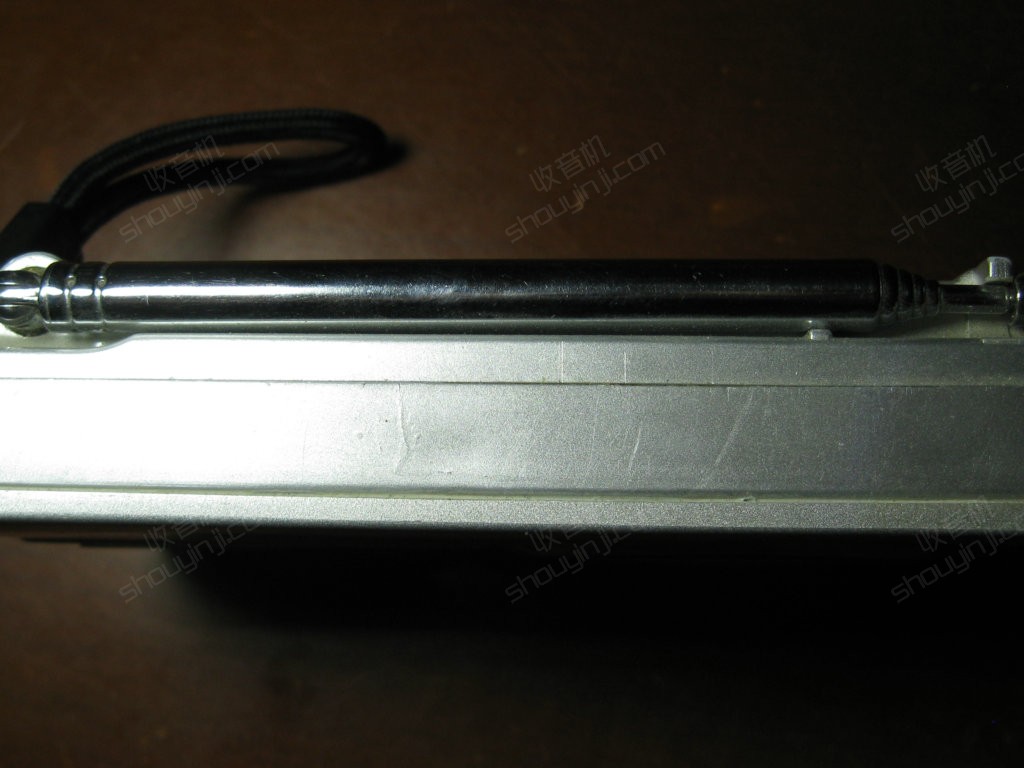

天线下面有两个螺丝

下面有卡扣

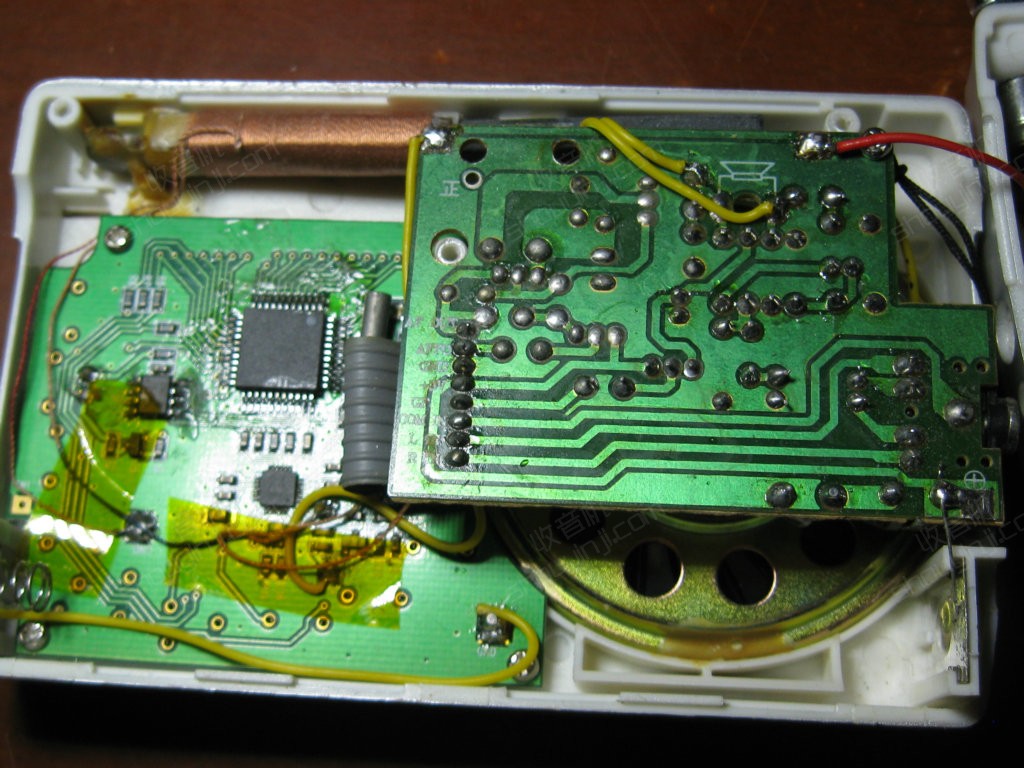

里面有两块线路板

中间的大IC没有任何印字

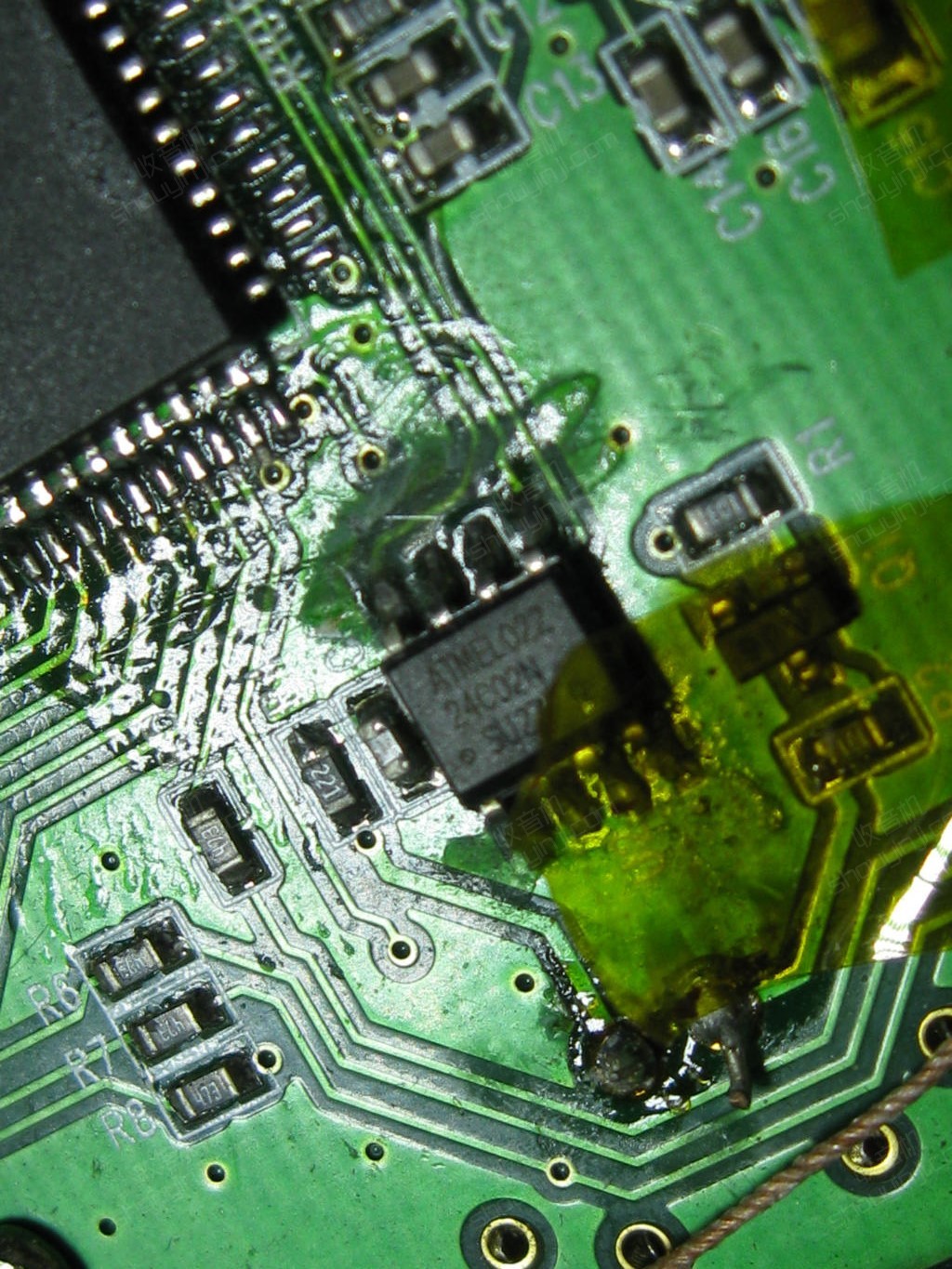

24C02存储器

可能是存台用

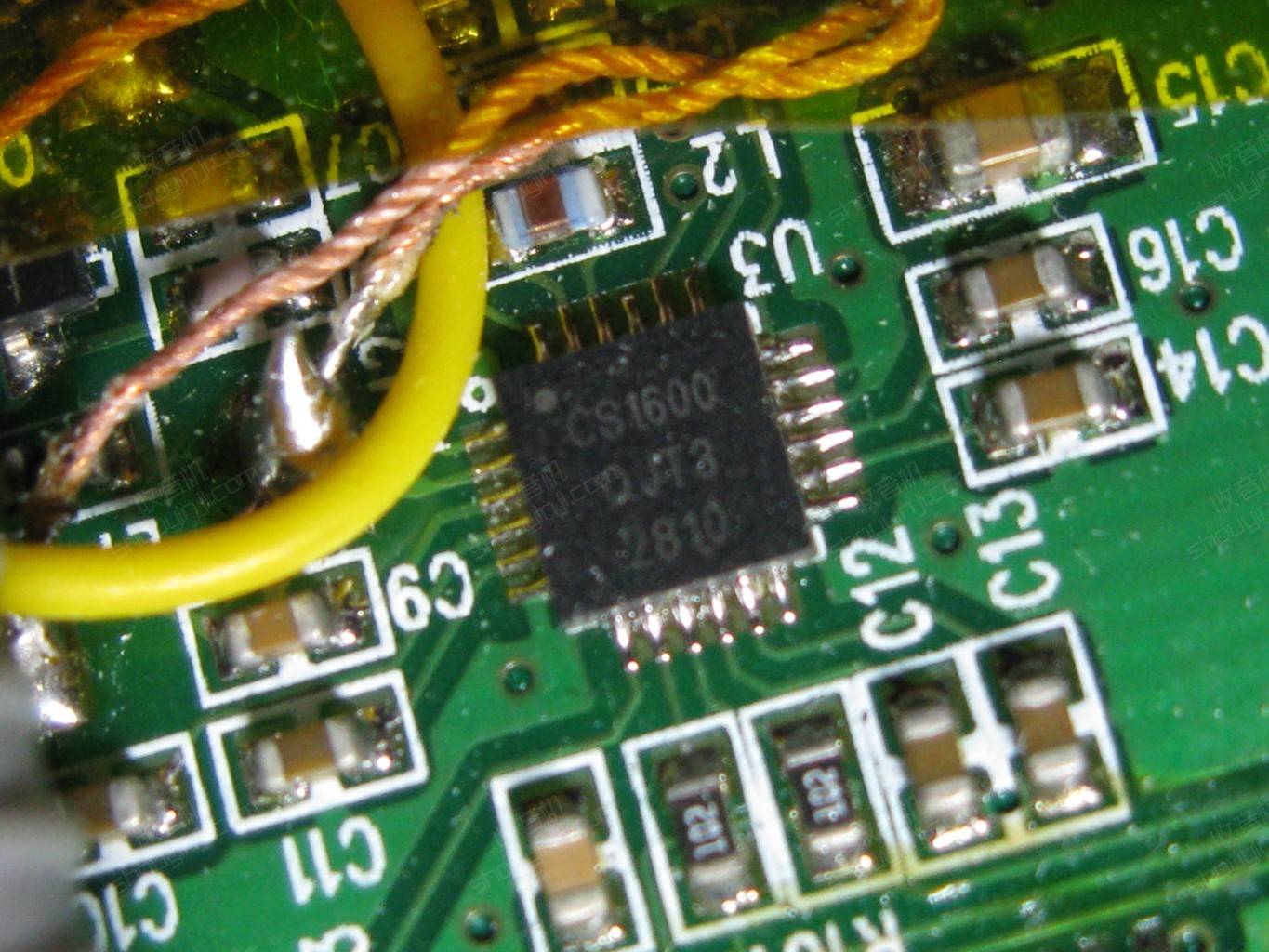

CS1600没有查到资料

丝印

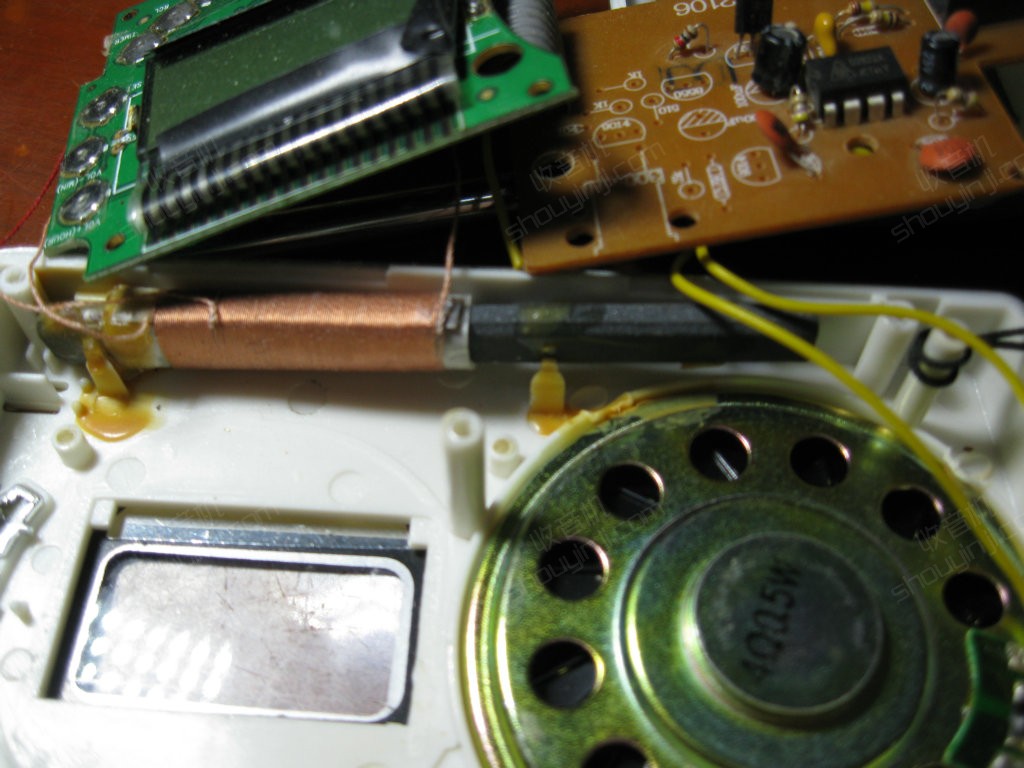

磁棒有10厘米

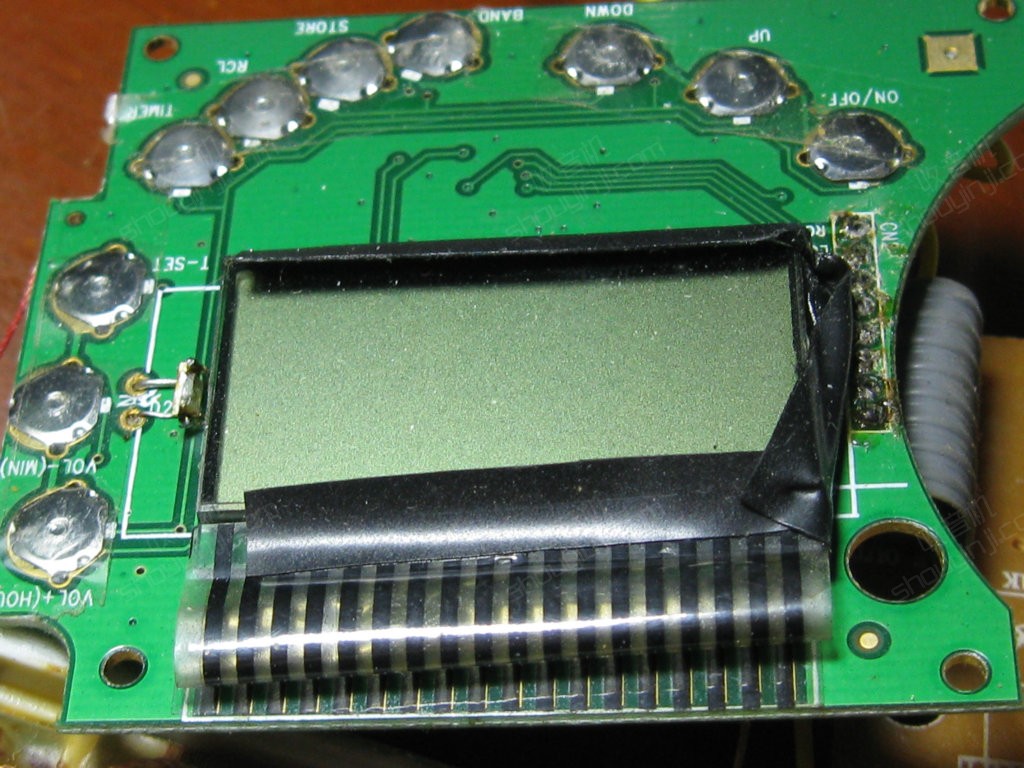

液晶屏

这个电路板少了几个原件没有安装,貌似AF音频接收部分

D2822音频功放电路

喇叭略显单薄,只能听个声音,无音质可言。
个人感觉可能是个DSP的机器,还望懂的老师解惑。
分享到:
回复

使用道具 举报

回复|共 1 个

老王

发表于 2021-3-13 21:19:10 来自手机 | 显示全部楼层

dsp,斑马纸容易掉落
