[拆机修机] AuclioComm FM/AM收音机拆机

其他国内品牌 其他国内品牌 642 人阅读 | 4 人回复 | 2021-03-28

这机跟德劲DE333差不多,体型尺寸一致,只不过此机FM从76~108,FM频段行程短,密集的台容易串。

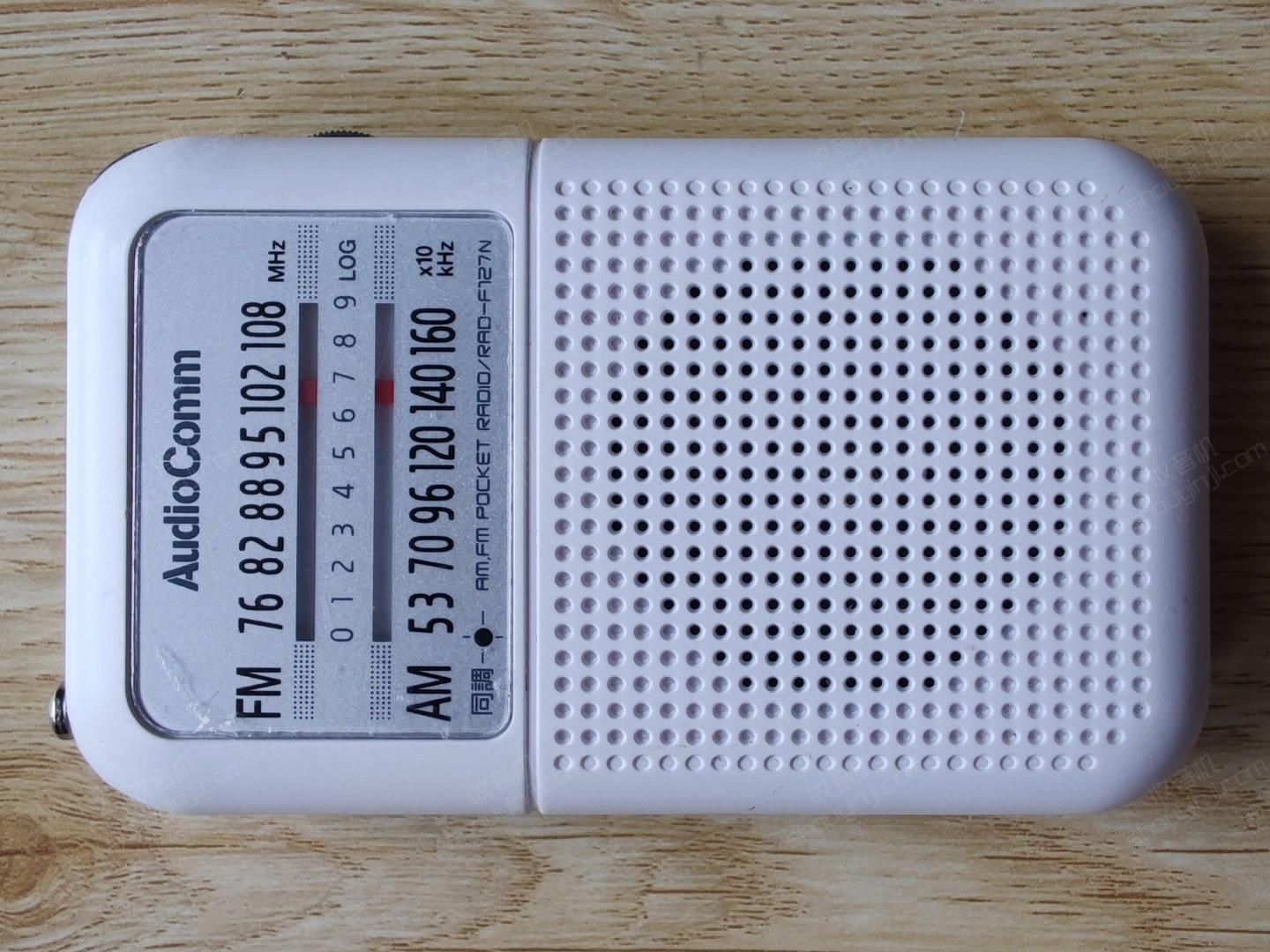

正面

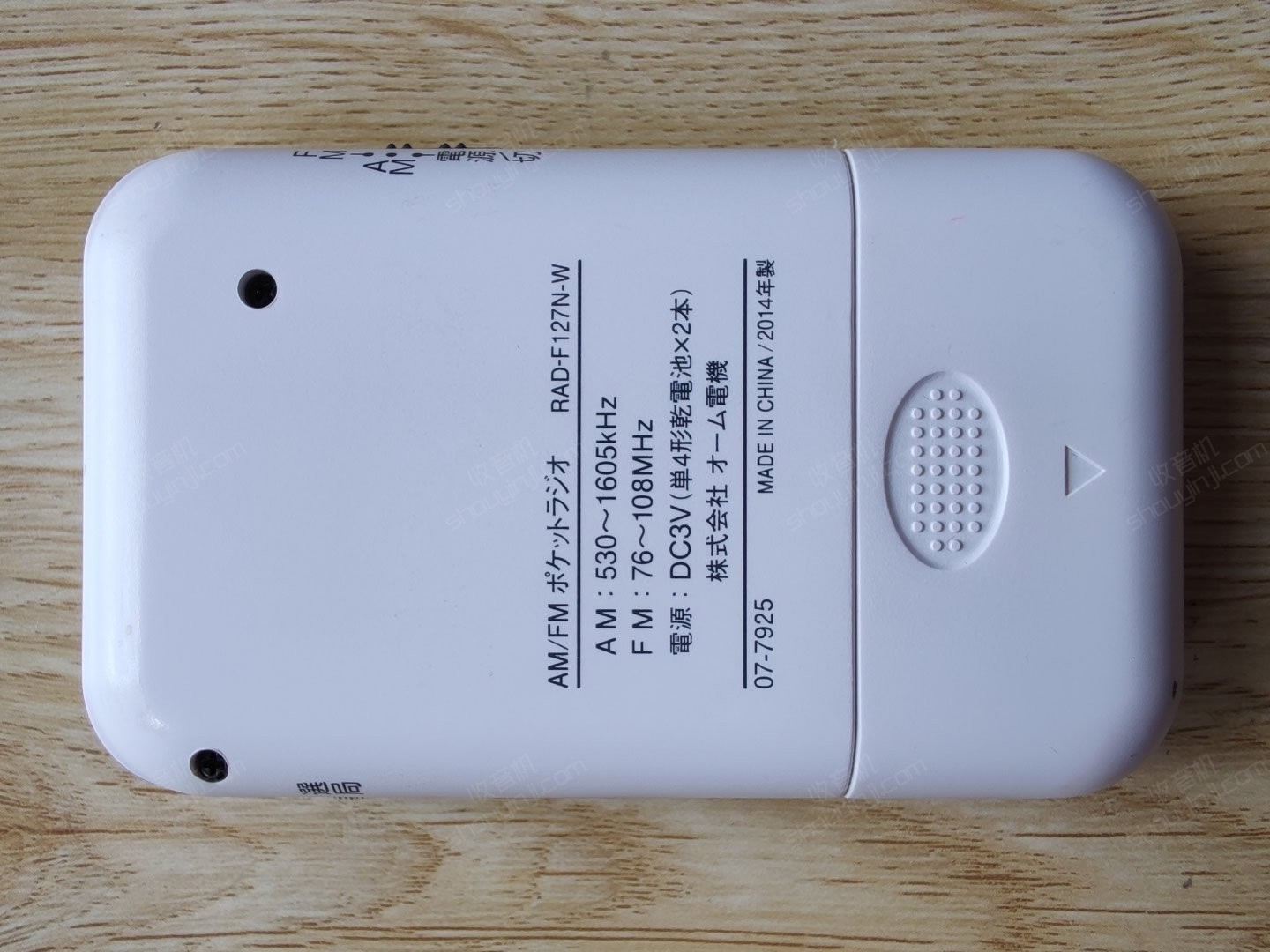

背面

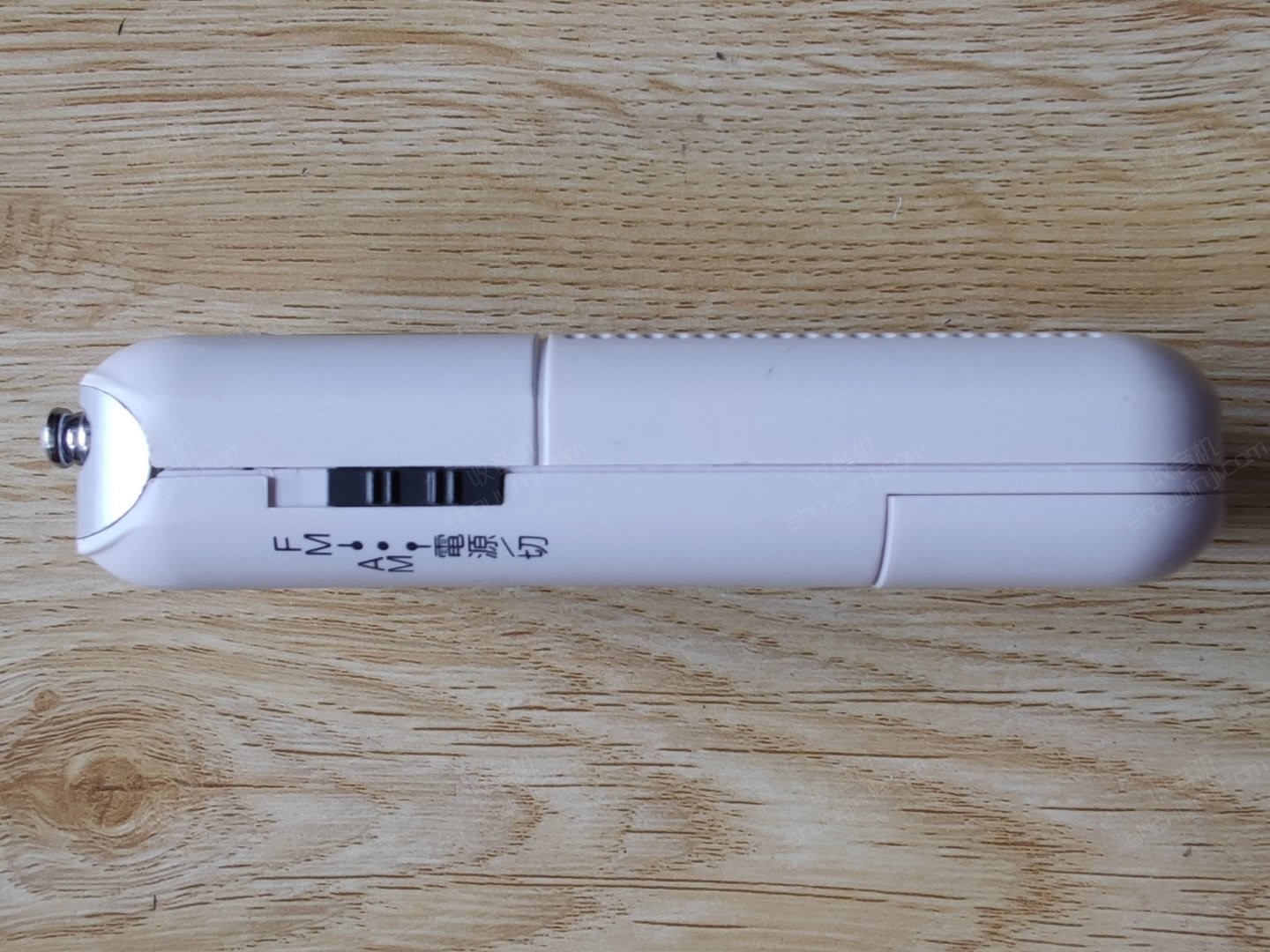

FM/AM/开关

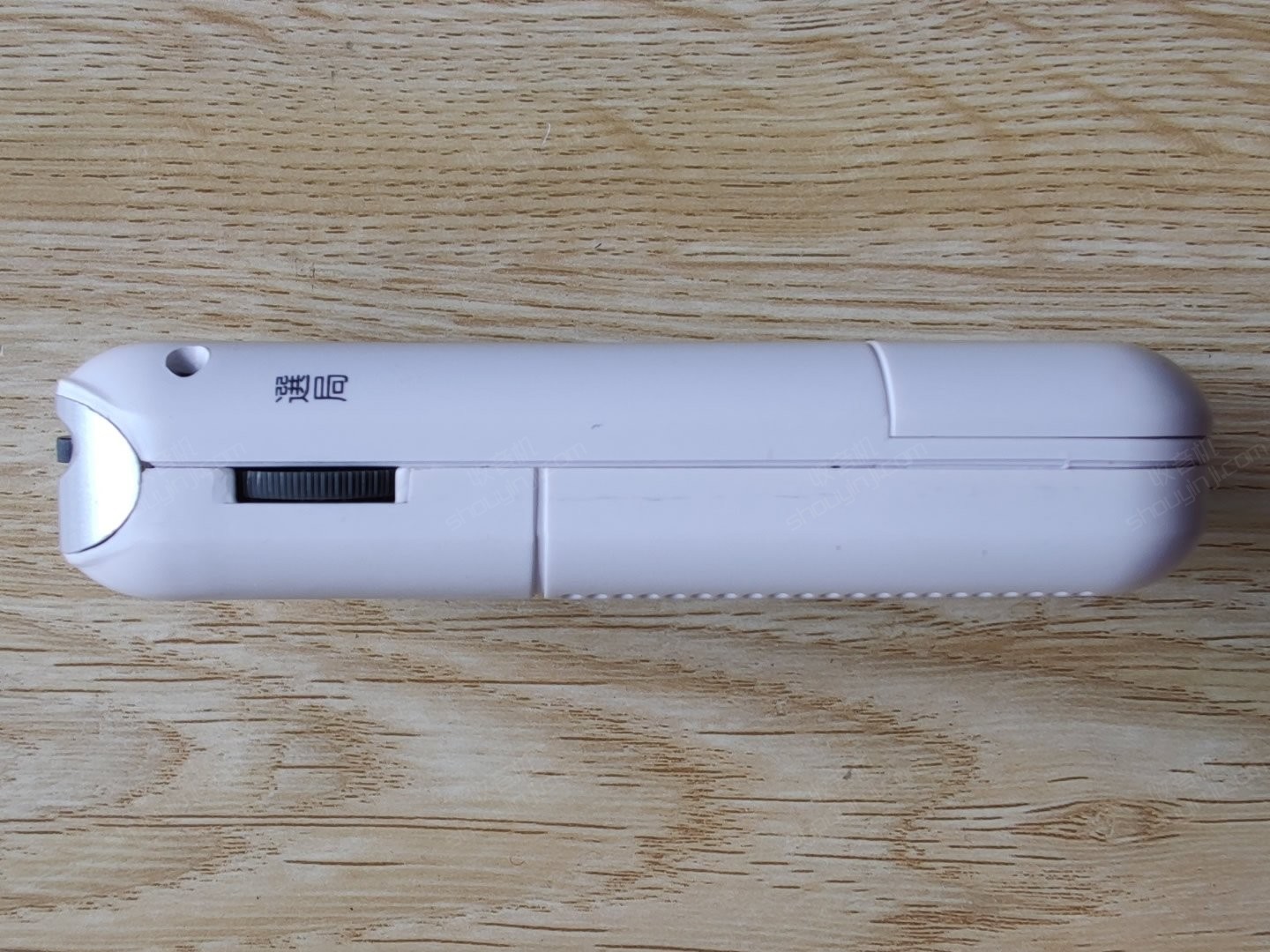

调谐旋钮


耳机输出、音量旋钮


开始拆机

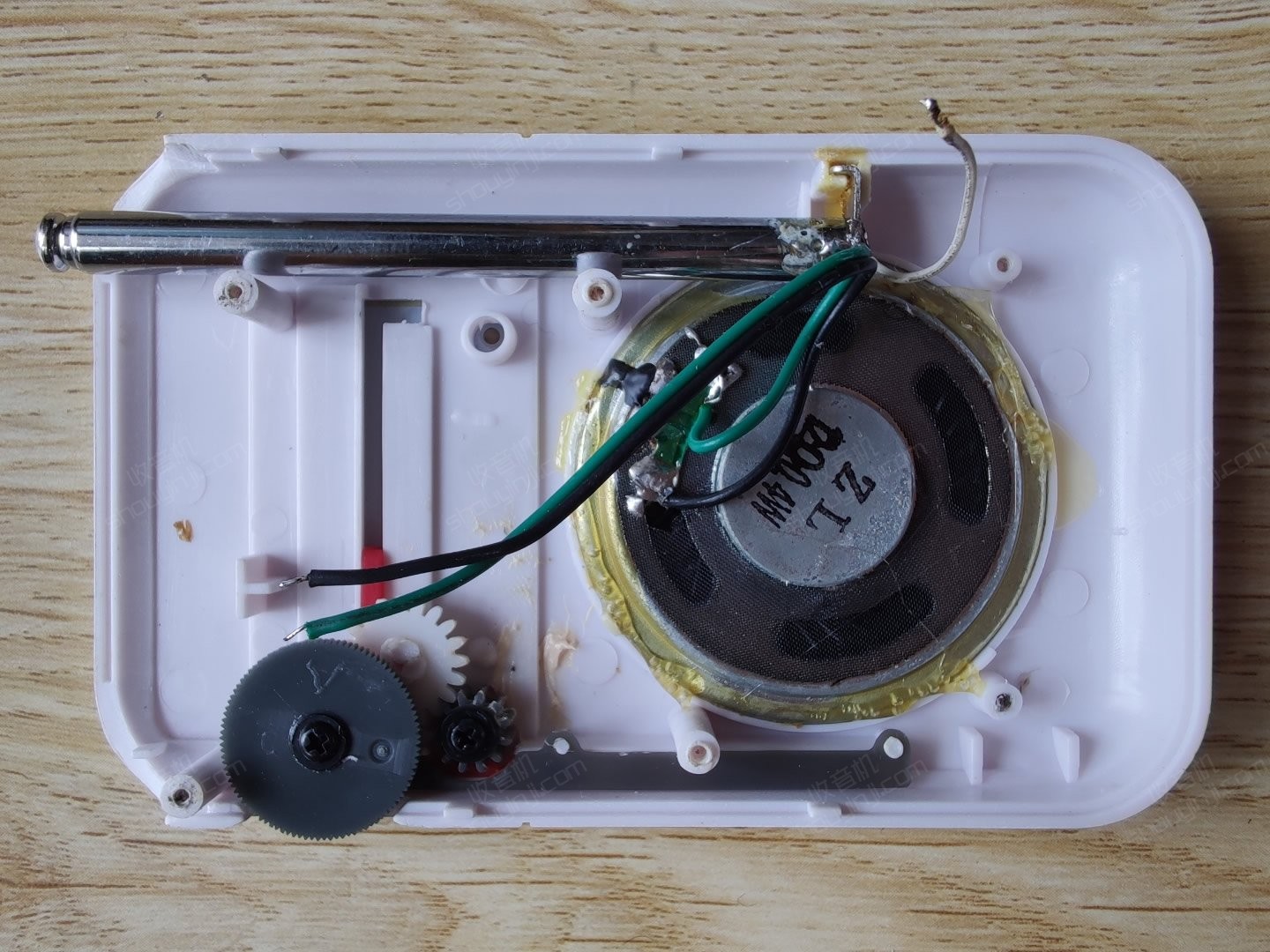

喇叭12Ω 0.4W

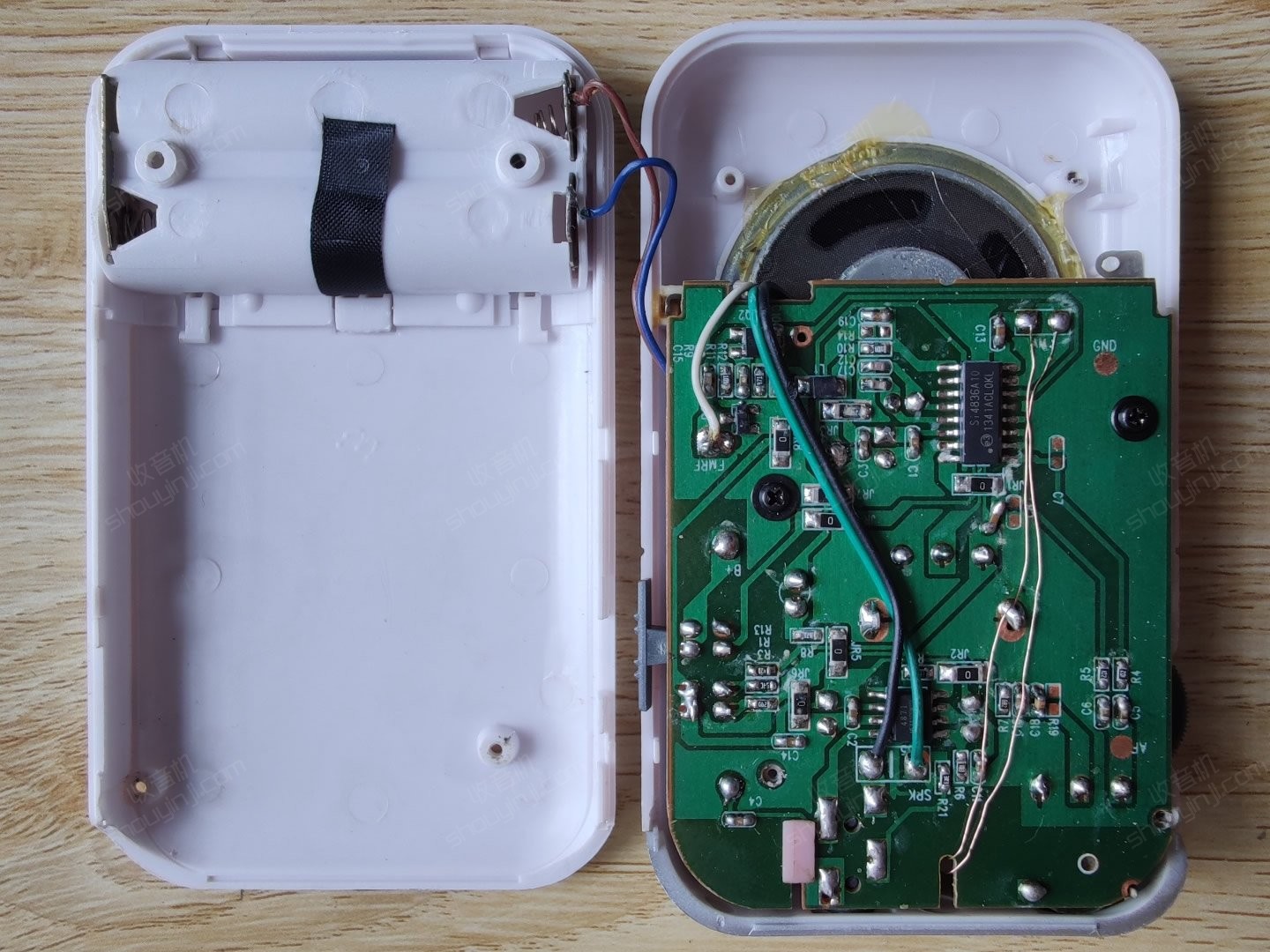

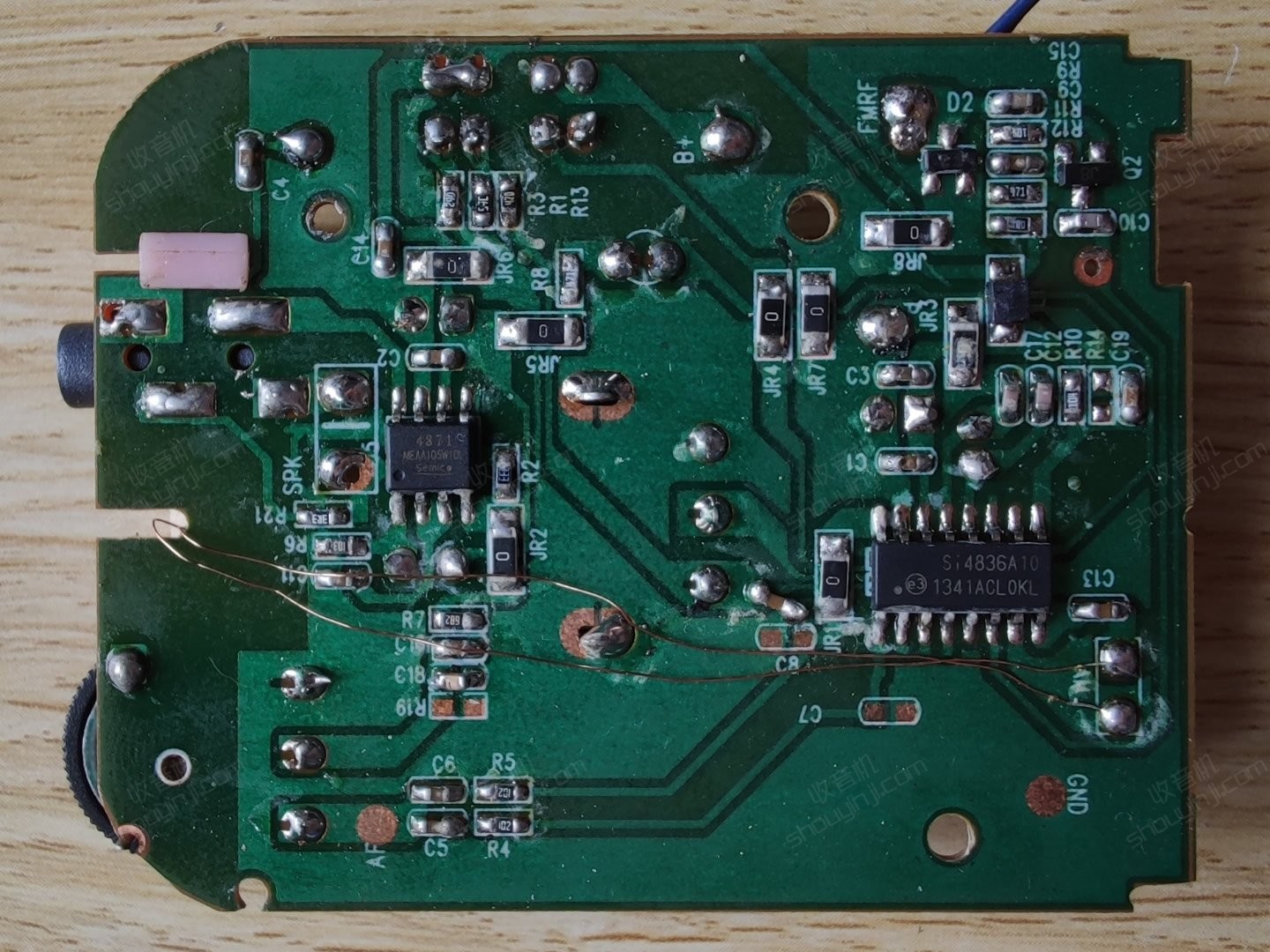

主板背面两颗IC


4871功放集成电路

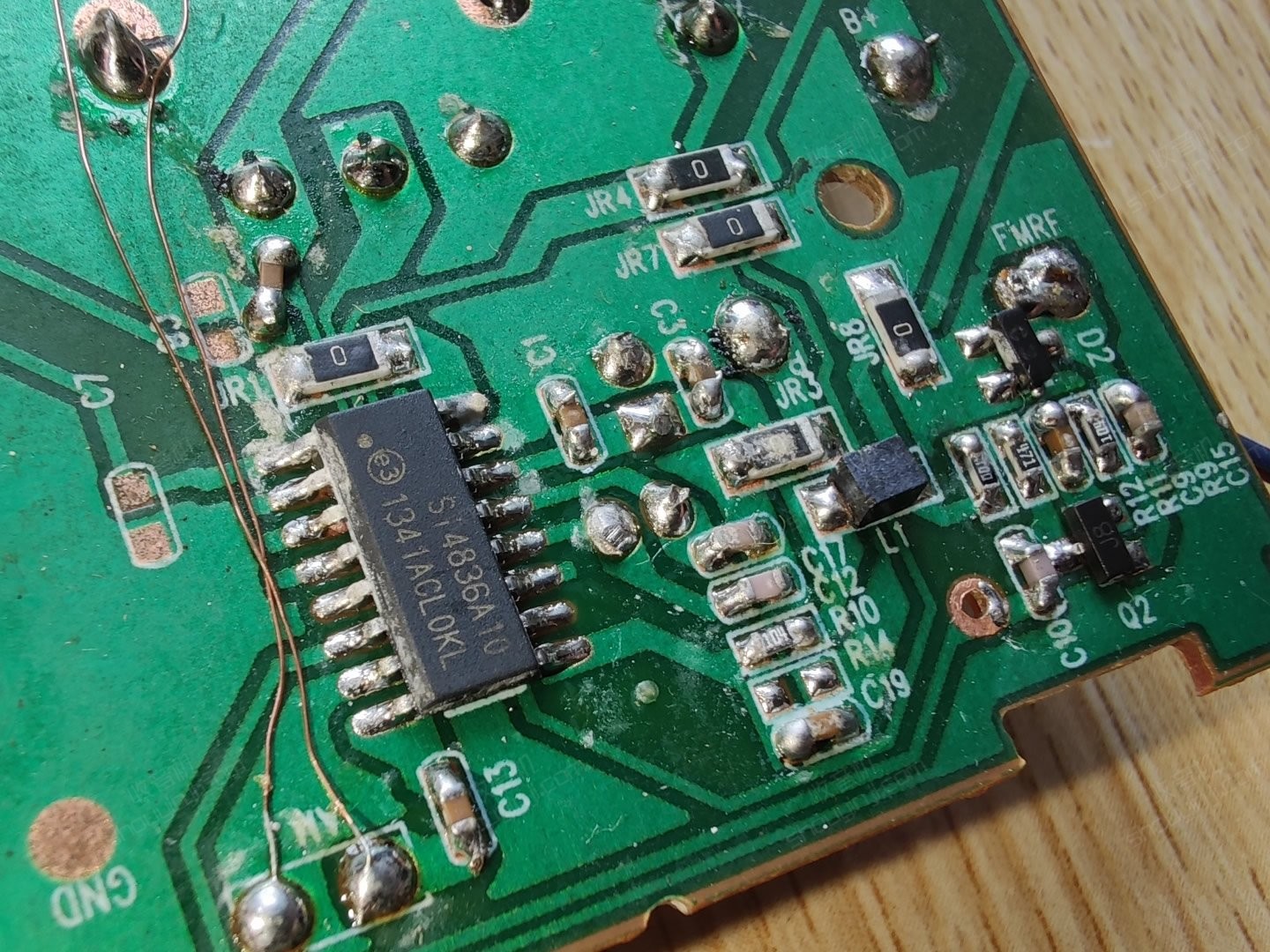

SI4836A10收音机接收器芯片

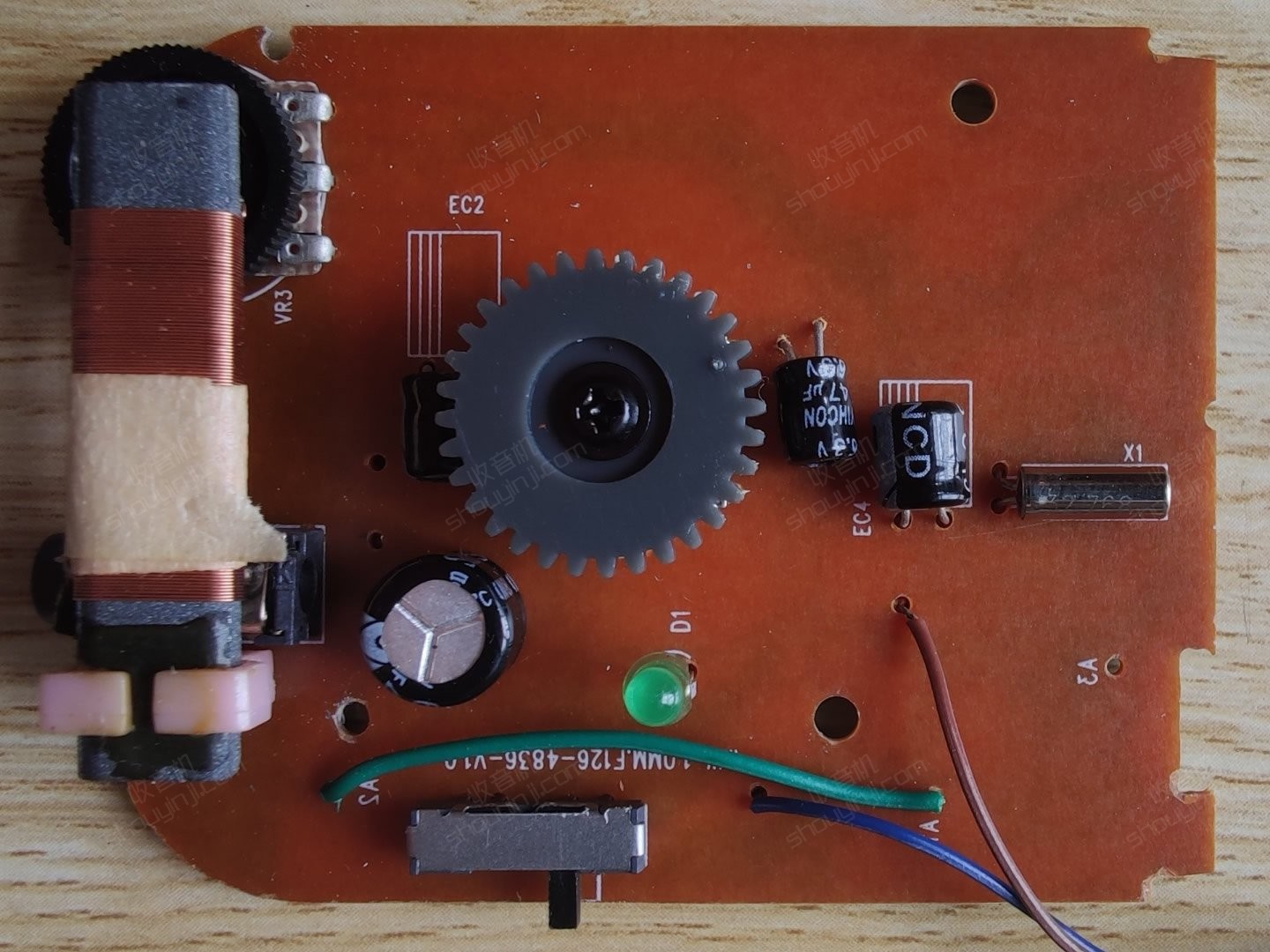

主板正面,也没几个元器件


标印的型号版本

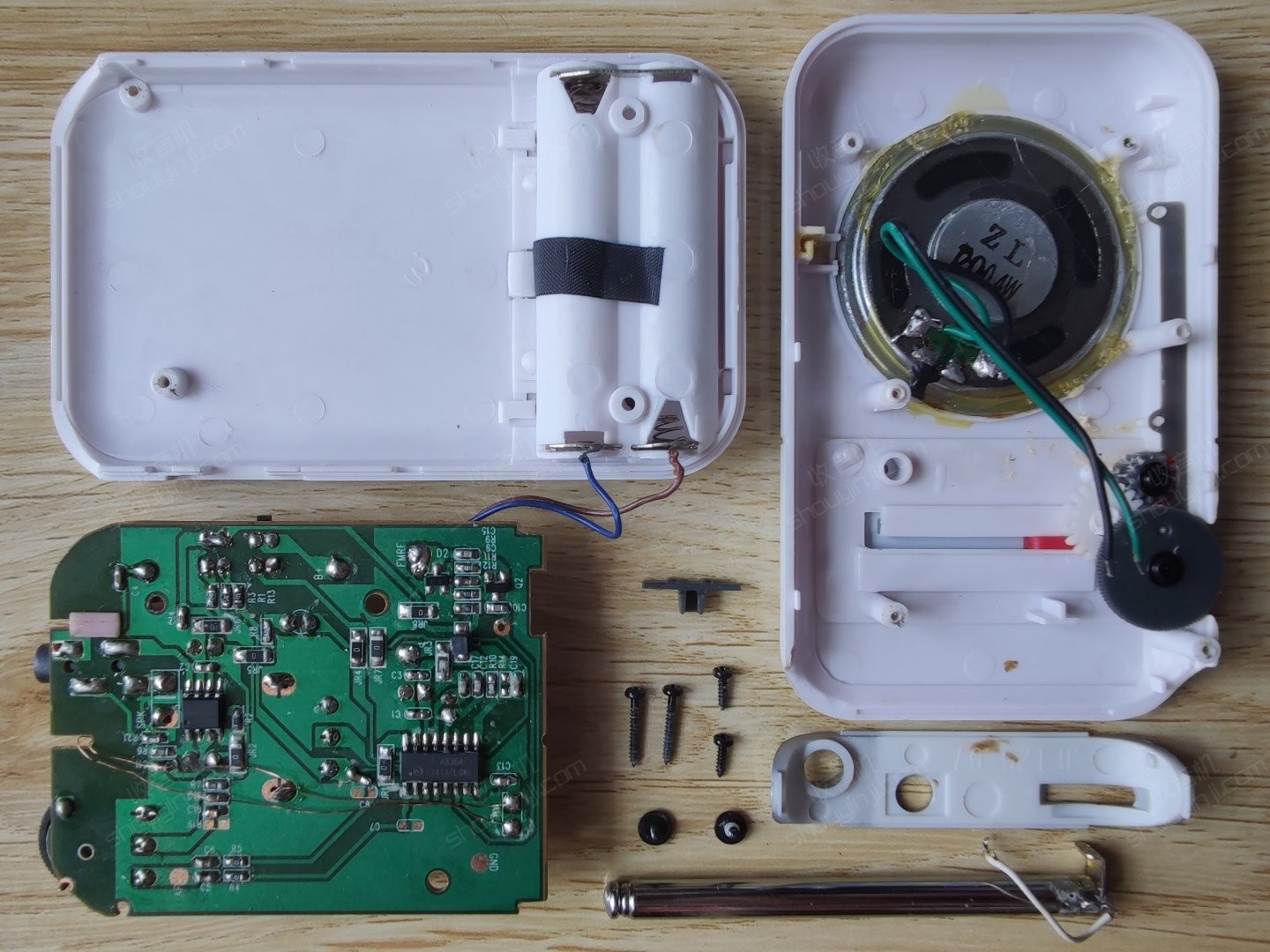

集合照
分享到:
回复

使用道具 举报

回复|共 4 个

一帆风顺2022

发表于 2021-3-31 15:06:22 来自手机 | 显示全部楼层

ac这个牌子太坑了 打着出口幌子换个马甲变高价
回复

使用道具 举报

收音机爱好者

发表于 2021-4-2 19:05:26 来自手机 | 显示全部楼层

外表看着挺好,不知性能声音怎样?第一次看到这台中国制造的出口机。
回复

使用道具 举报

879608966

发表于 2021-4-3 16:00:18 来自手机 | 显示全部楼层

基本都是中国代工
回复

使用道具 举报

bg8ex

发表于 2021-4-3 19:47:40 | 显示全部楼层

谢谢拆机
