试做9014单管机

交流杂谈 交流杂谈 499 人阅读 | 4 人回复 | 2021-04-07

本帖最后由 爱好者七号 于 2021-4-7 09:46 编辑

电路图是在矿坛借的.用三极管9014做单管机。

电路图。

电路图。

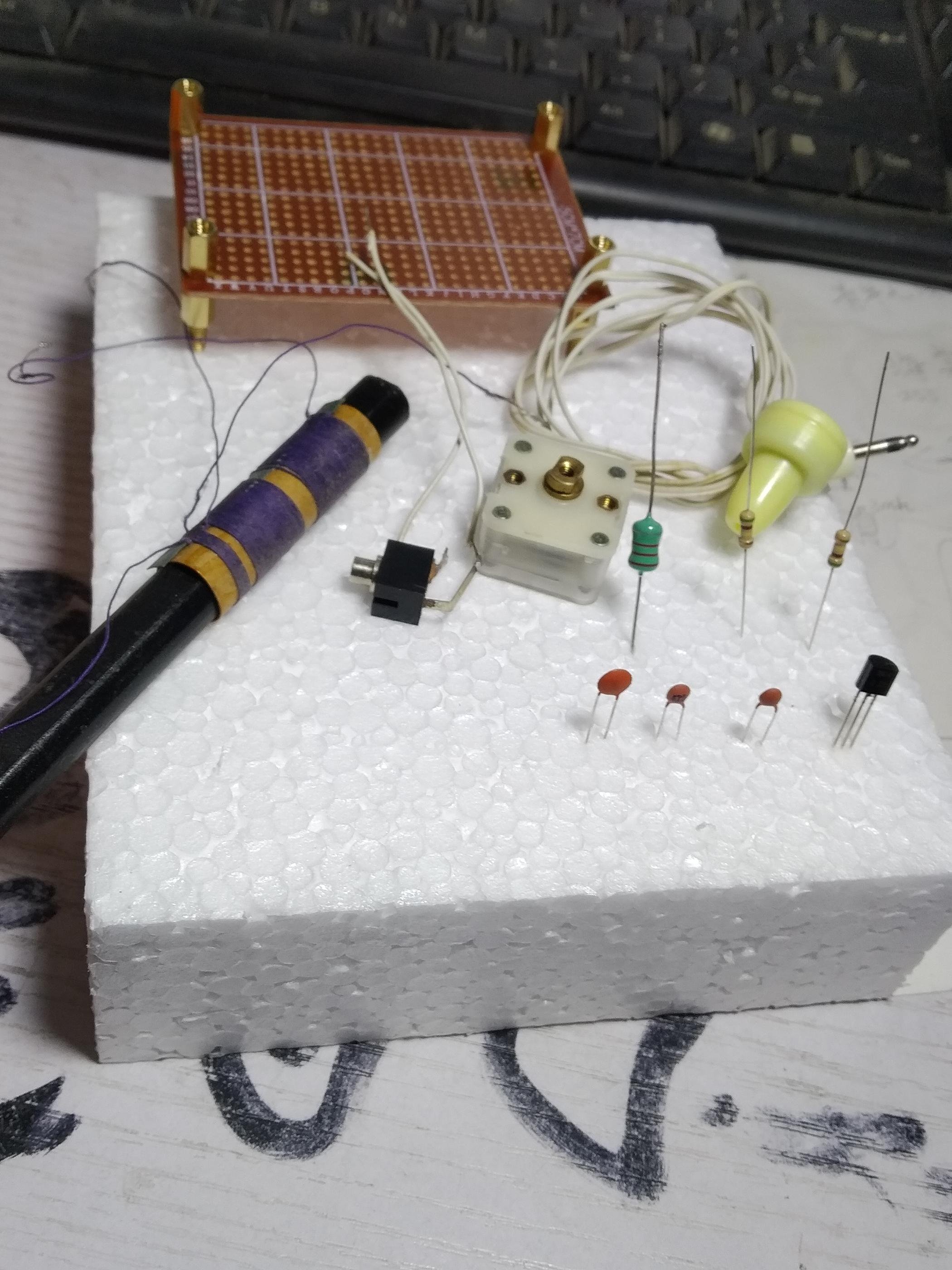

零件准备。磁棒10*12。L1:80匝 L2:7匝 薄膜可变双联取一联用。9014放大倍数330 耳机和耳机插座是其它 ...

零件准备。磁棒10*12。L1:80匝  L2:7匝   薄膜可变双联取一联用。9014放大倍数330   耳机和耳机插座是其它  ...

正面布局。绿色的是色环电感2.2mh。代替高频阻流圈。510p的瓷片电容用683p的替代。 ... ... ... ...

正面布局。绿色的是色环电感2.2mh。代替高频阻流圈。510p的瓷片电容用683p的替代。 ... ... ... ...

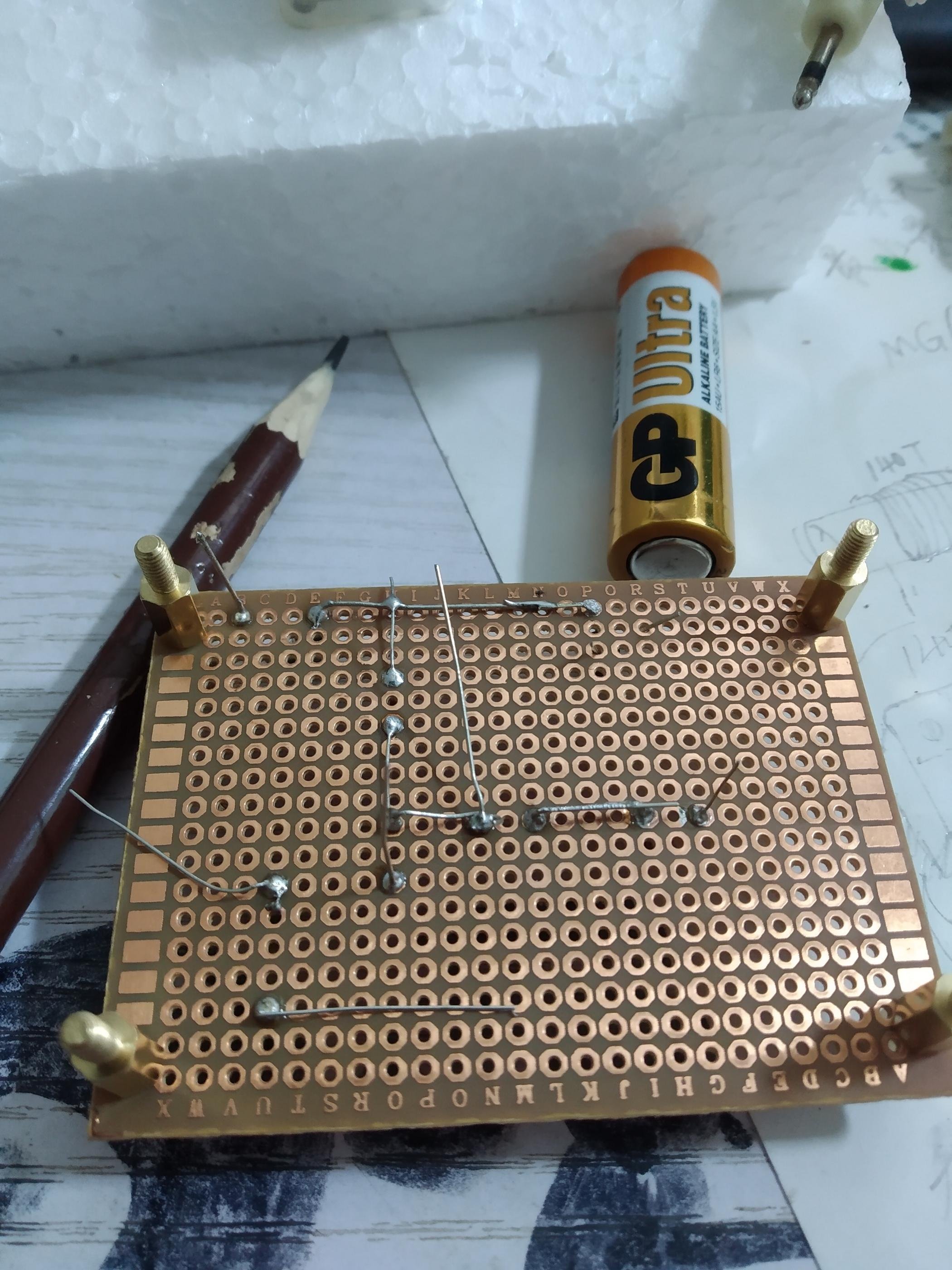

反面。焊接中。

反面。焊接中。

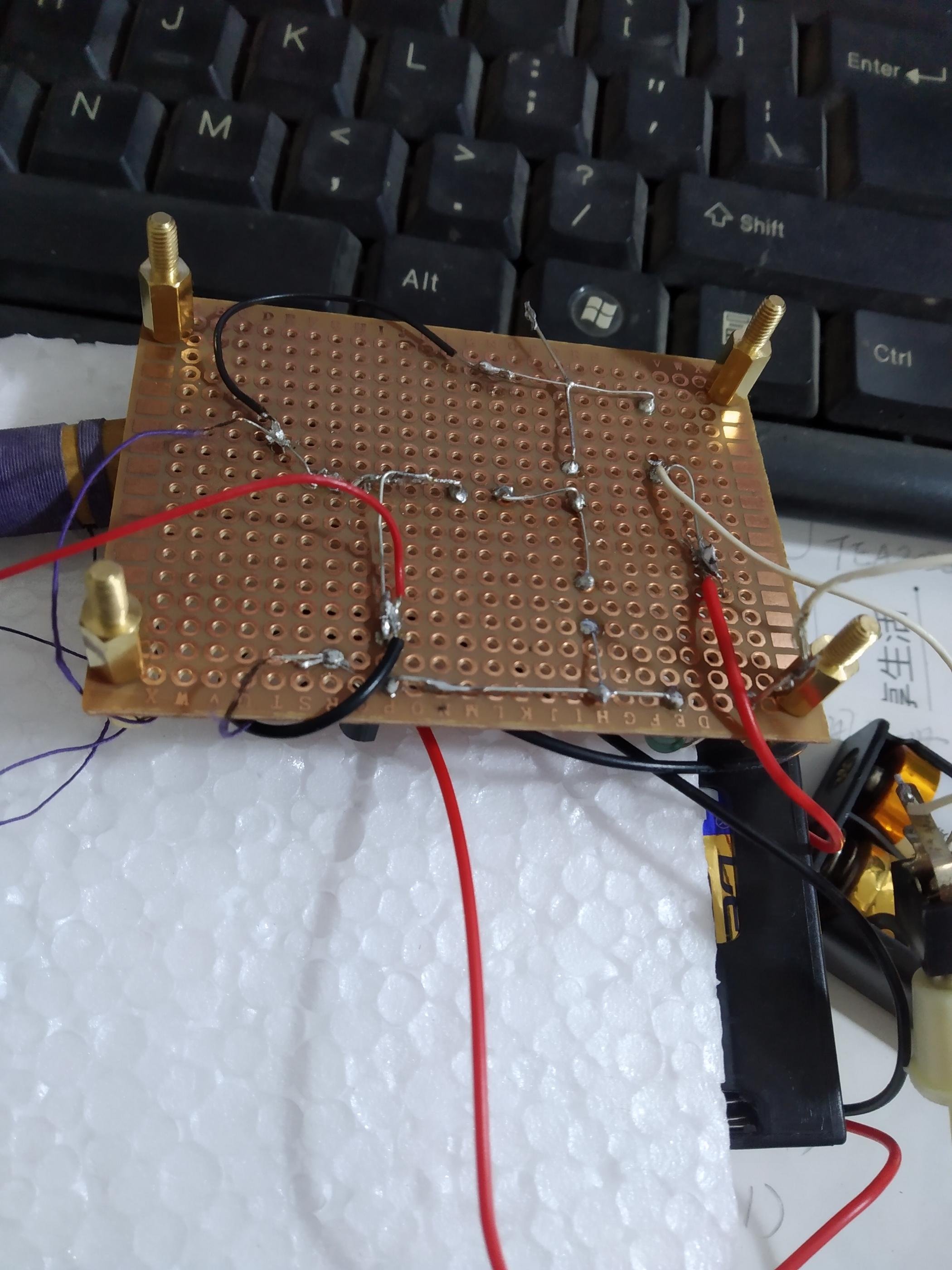

完成。

完成。

评分

参与人数 1赫币 +50 收起 理由
admin + 50 期待试机!

查看全部评分

分享到:
回复

使用道具 举报

回复|共 4 个

爱好者七号

发表于 2021-4-7 09:49:13 | 显示全部楼层

电路简单,一装就响,有兴趣的可以试试
回复

使用道具 举报

bg8ex

发表于 2021-4-7 10:04:50 | 显示全部楼层

乐趣在于过程
回复

使用道具 举报

爱好者七号

发表于 2021-4-7 19:41:08 | 显示全部楼层

已经试机了。在电脑旁边干扰太大。后挪动位置可以收到四个电台。两个卖药的
然后用信号学生信号发生起看了一下覆盖,低端到700千赫兹左右,高端覆盖应该
是超出了1600千赫兹的。
回复

使用道具 举报

一帆风顺2022

发表于 2021-4-8 16:20:45 来自手机 | 显示全部楼层

直接用7642吧
