[拆机修机] BoTao K-608RD 数码播放器/AM-FM收音机拆机

其他国内品牌 其他国内品牌 397 人阅读 | 2 人回复 | 2021-08-07

很廉价的产品,质感不太好,使用单节18650电池供电,收音接收效果一般般。

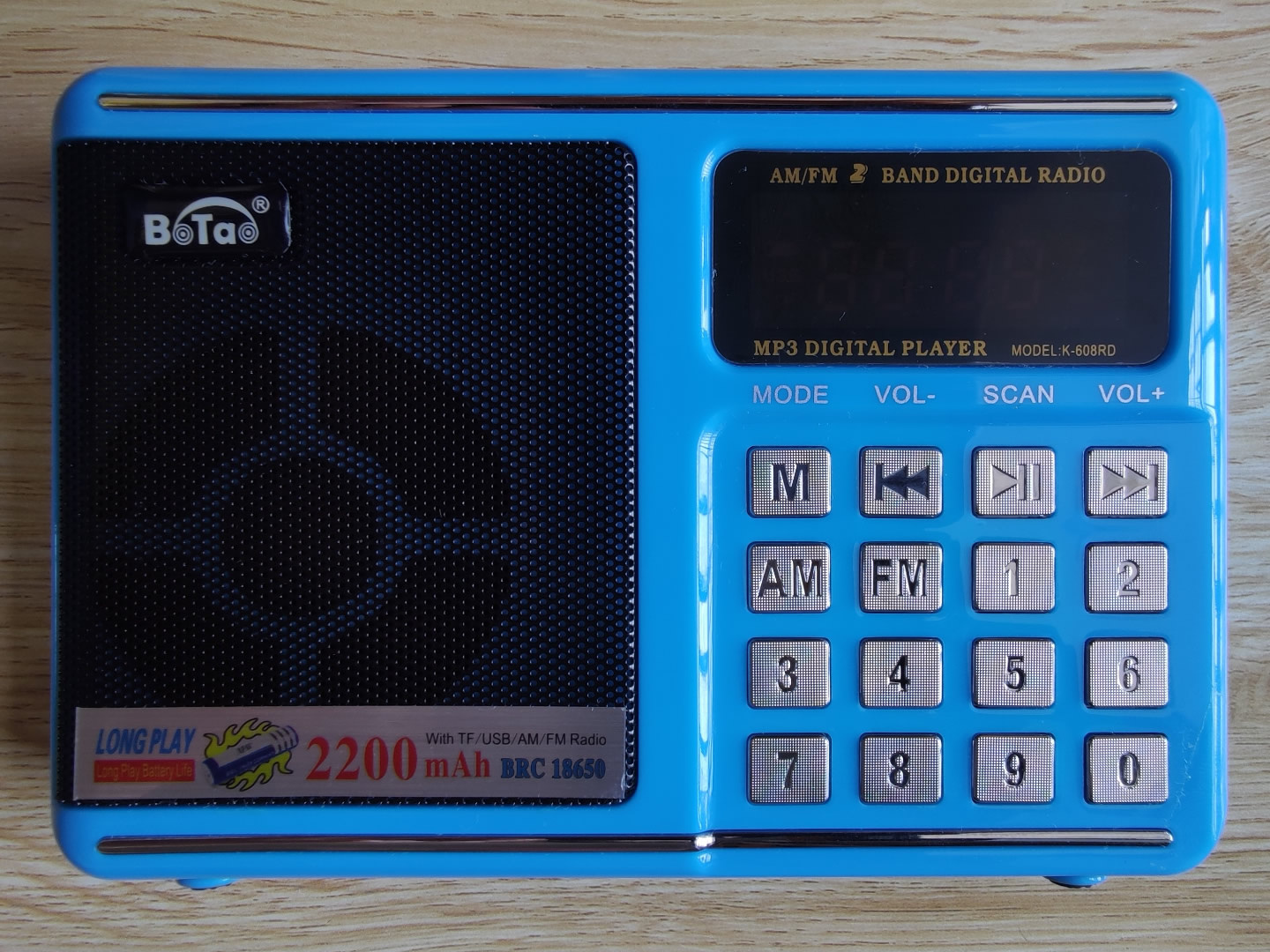

正面

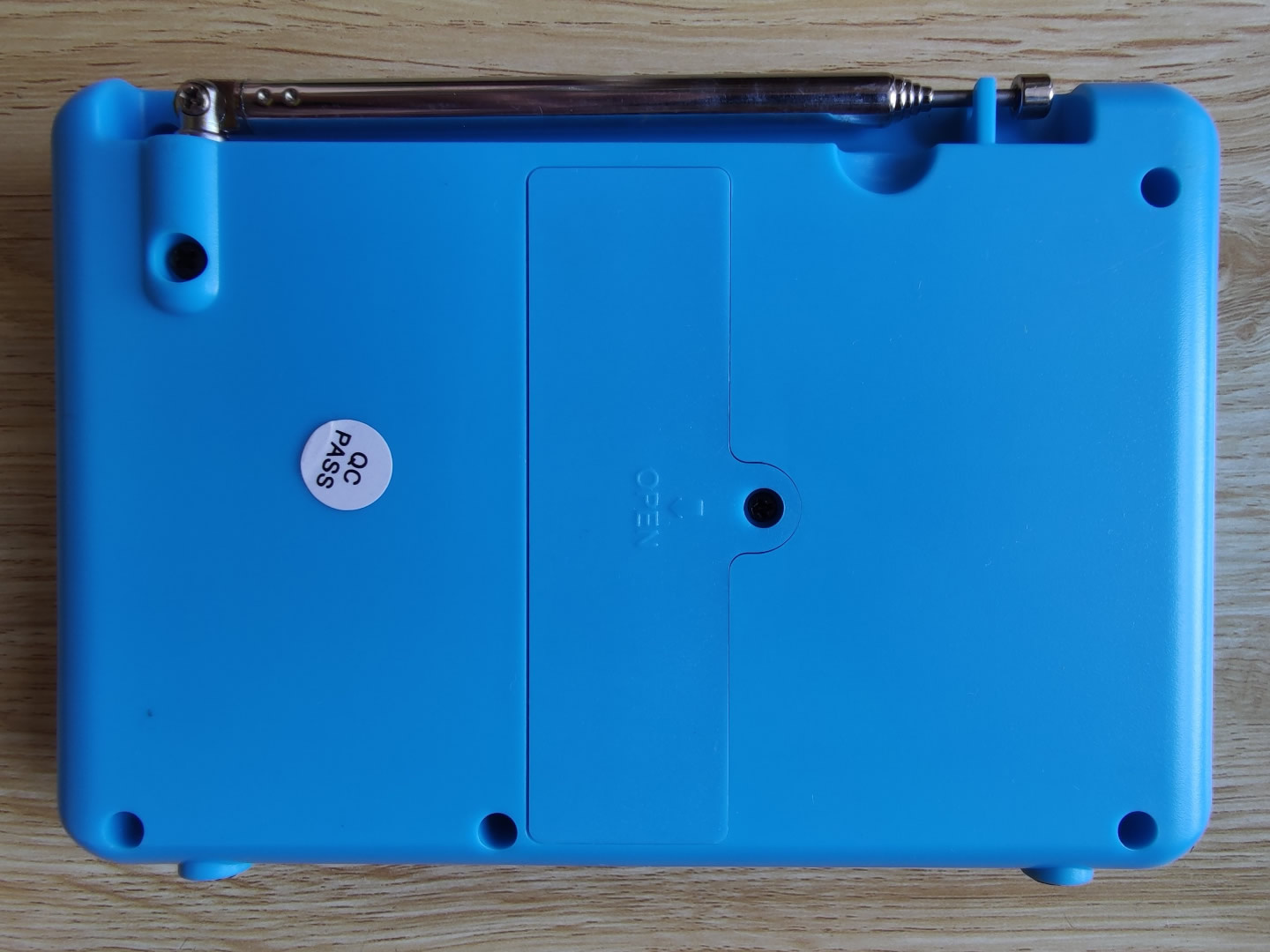

背面


耳机、TF卡、USB、开关、AUX/电源

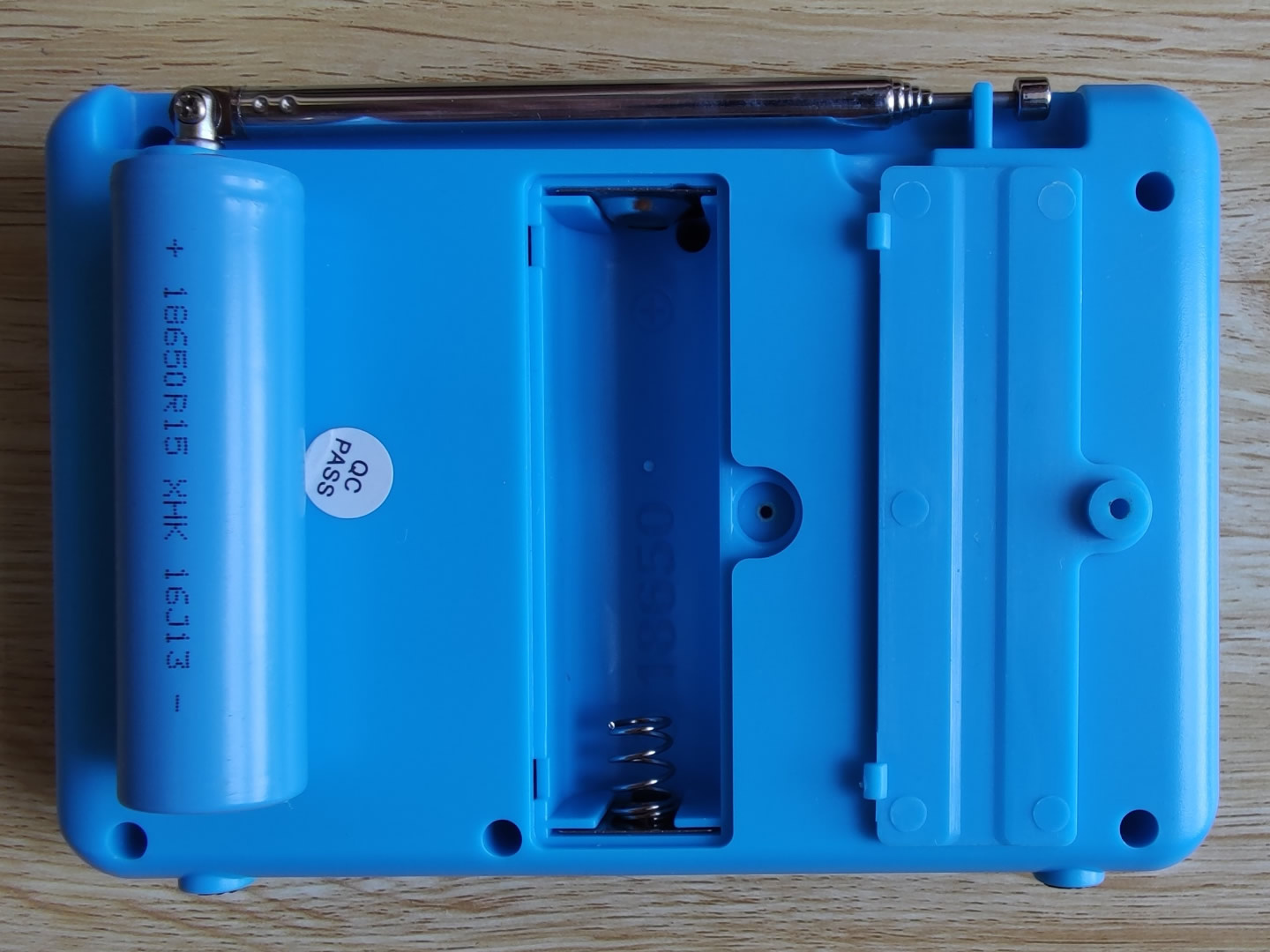

自带的18650电池,容量不详


拆机开始...


内部结构很简单


后盖里面


喇叭φ50mm,功率3W(估计阻抗4Ω),有独立的音腔,但没有用隔音海绵胶

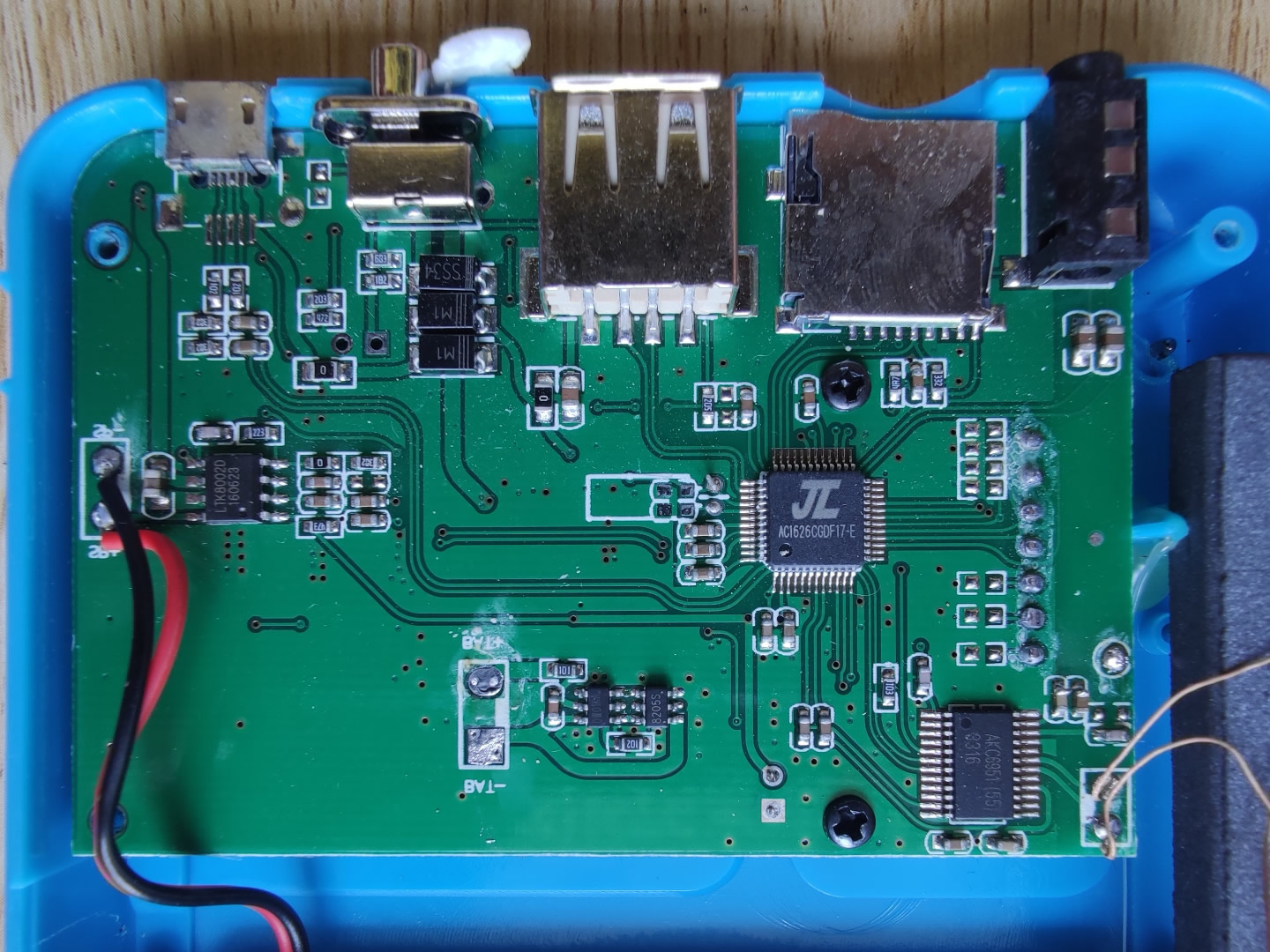

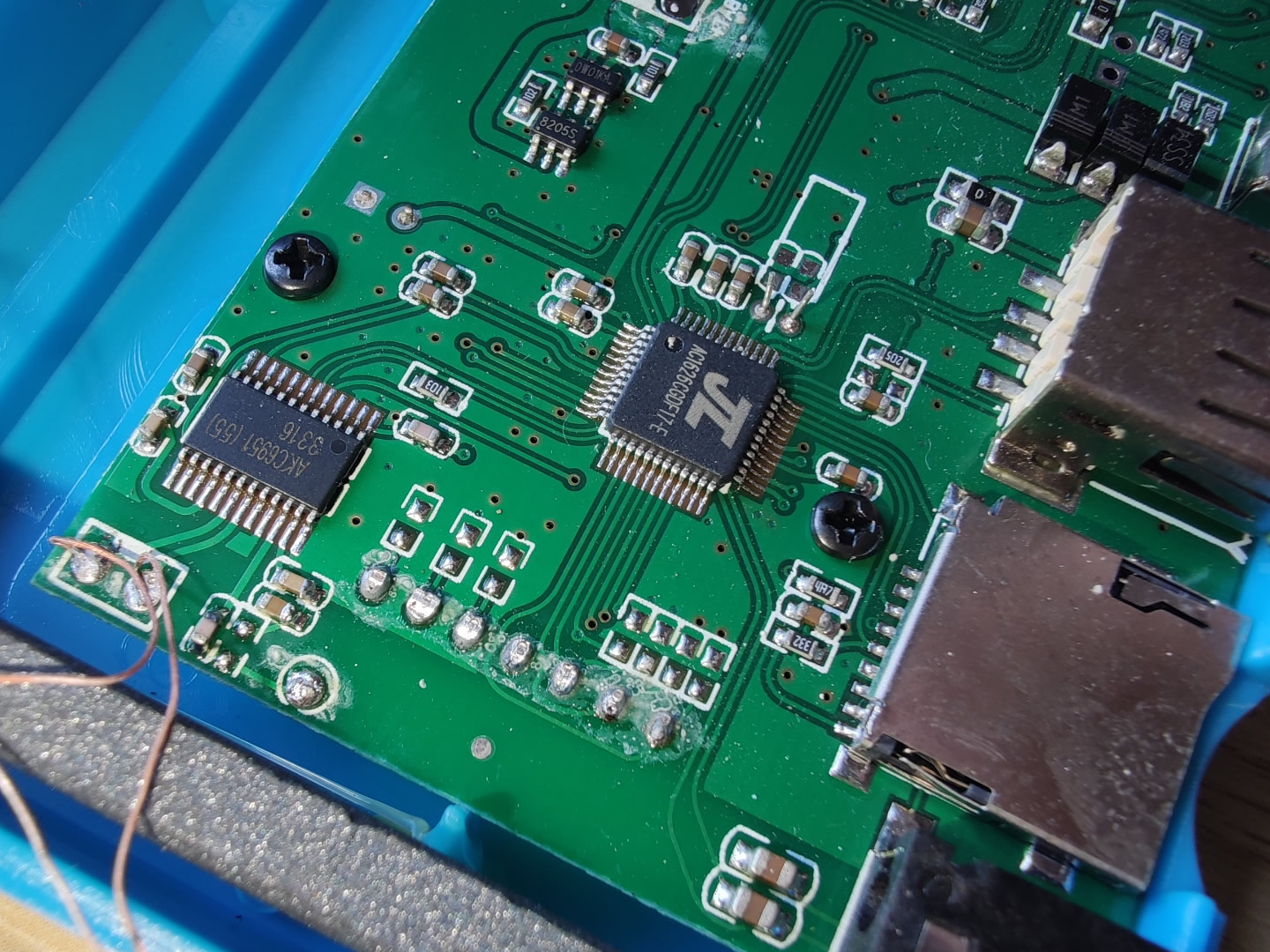

电板很简洁,使用3片IC


AKC6951 收音机集成了完整的调频/电视伴音/中波/长波接收机功能,包含从天线输入到立体声音频输出中的所有模块。
杰理(JL) AC1626主控芯片

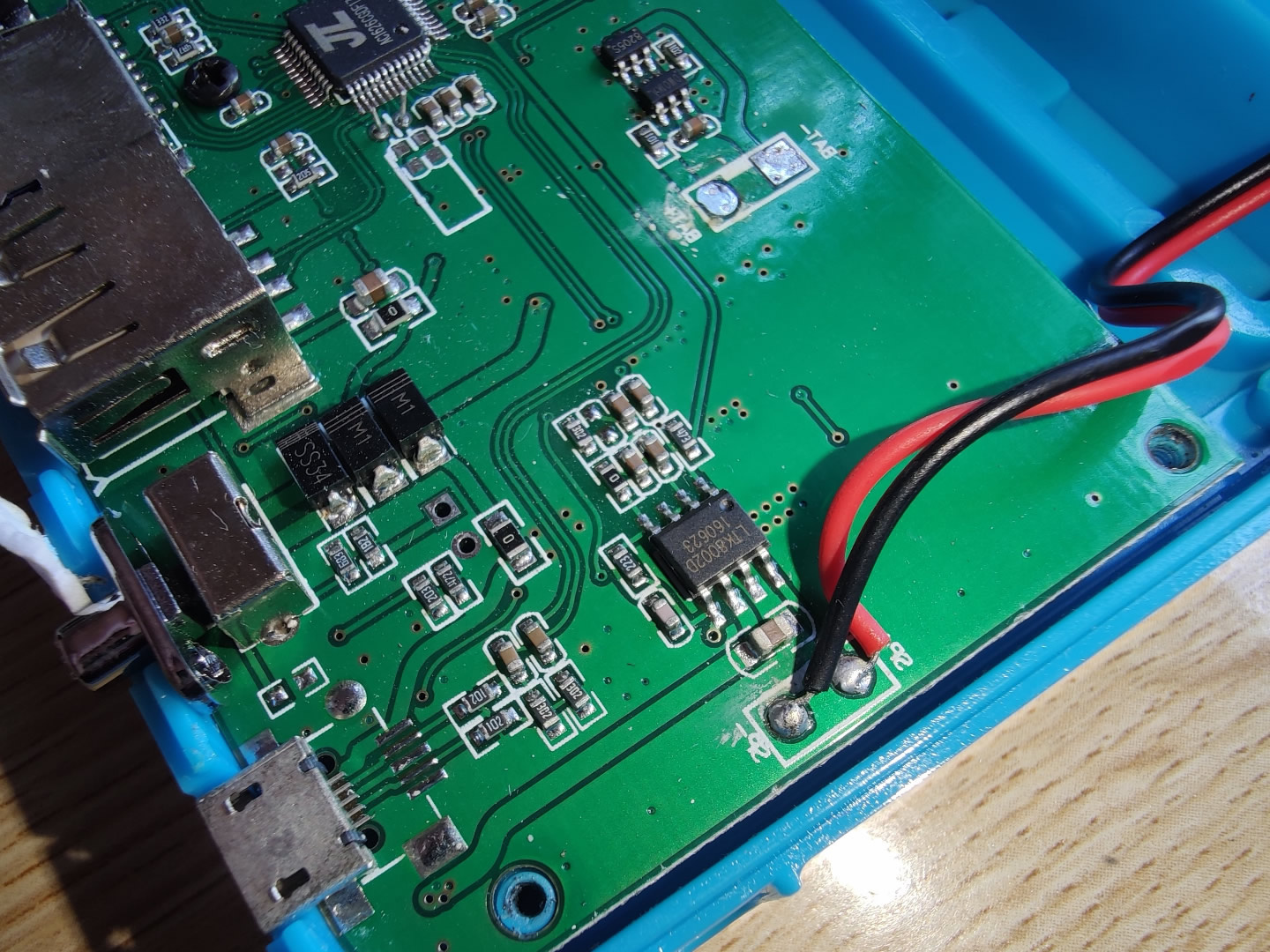

LTK8002D 3W单声道,AB类音频功率放大芯片


拆出电板

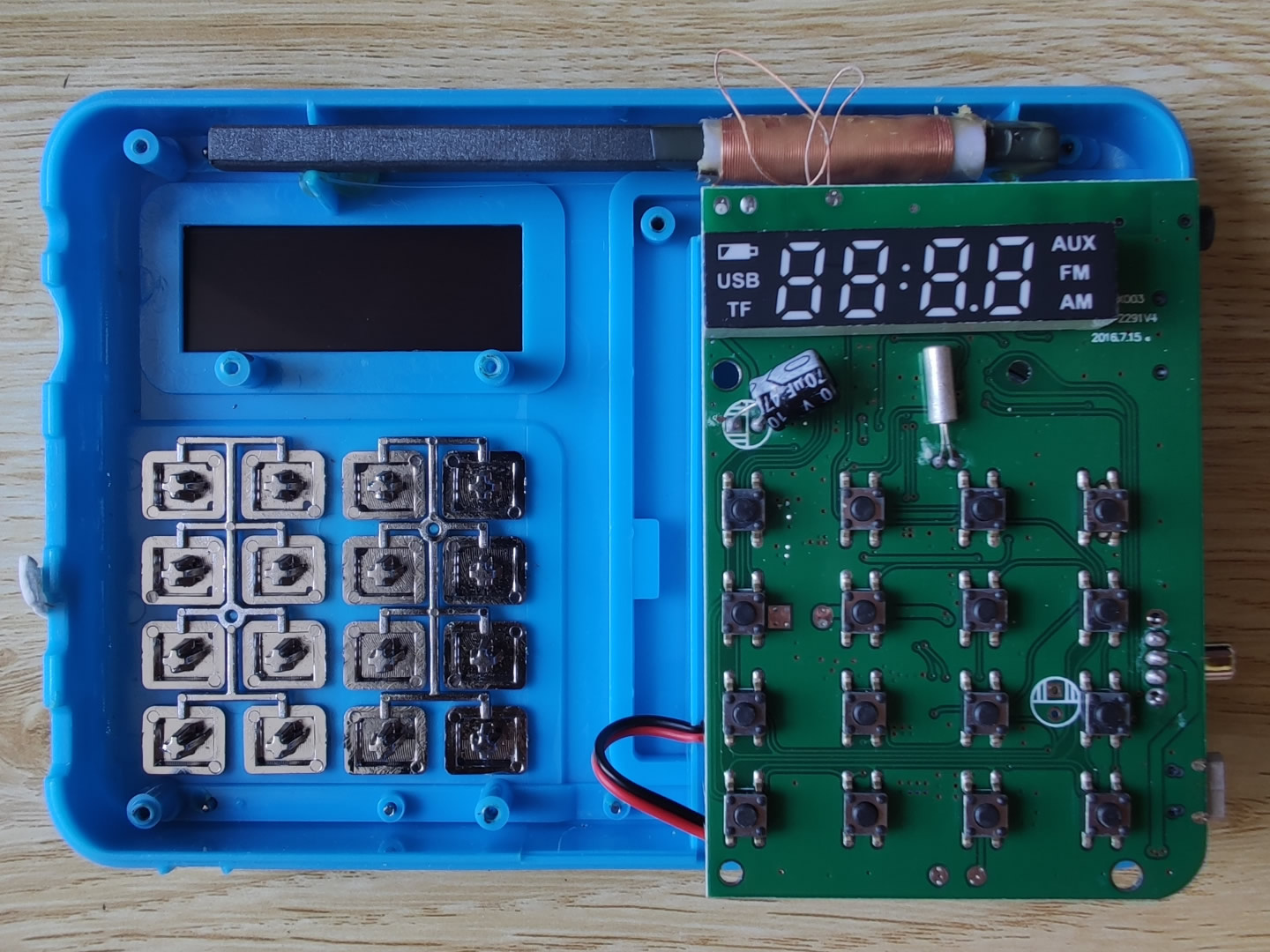

操作面板:自发光显示屏、16个轻触按键

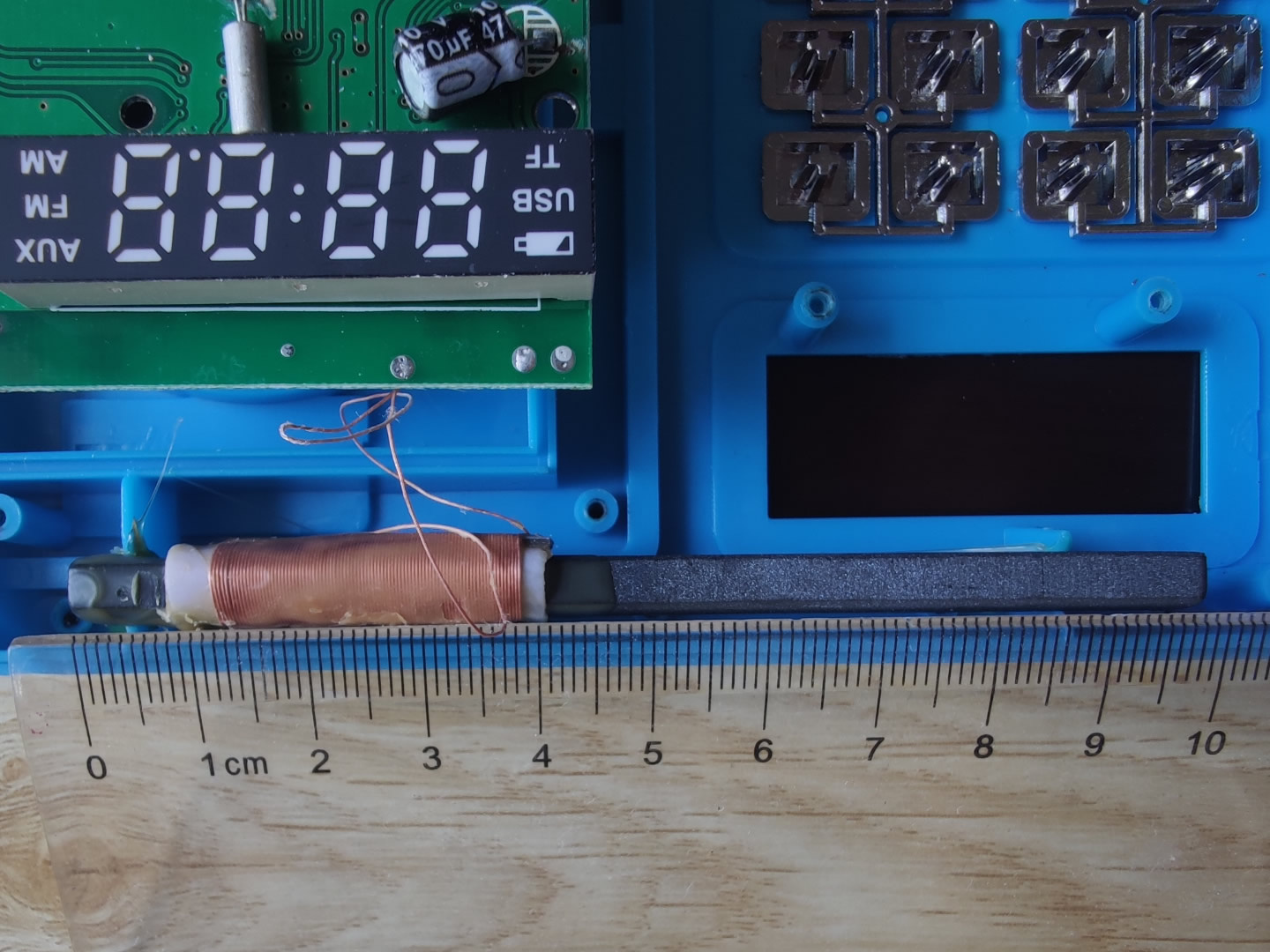

磁棒尺寸:96mm*7mm*4mm

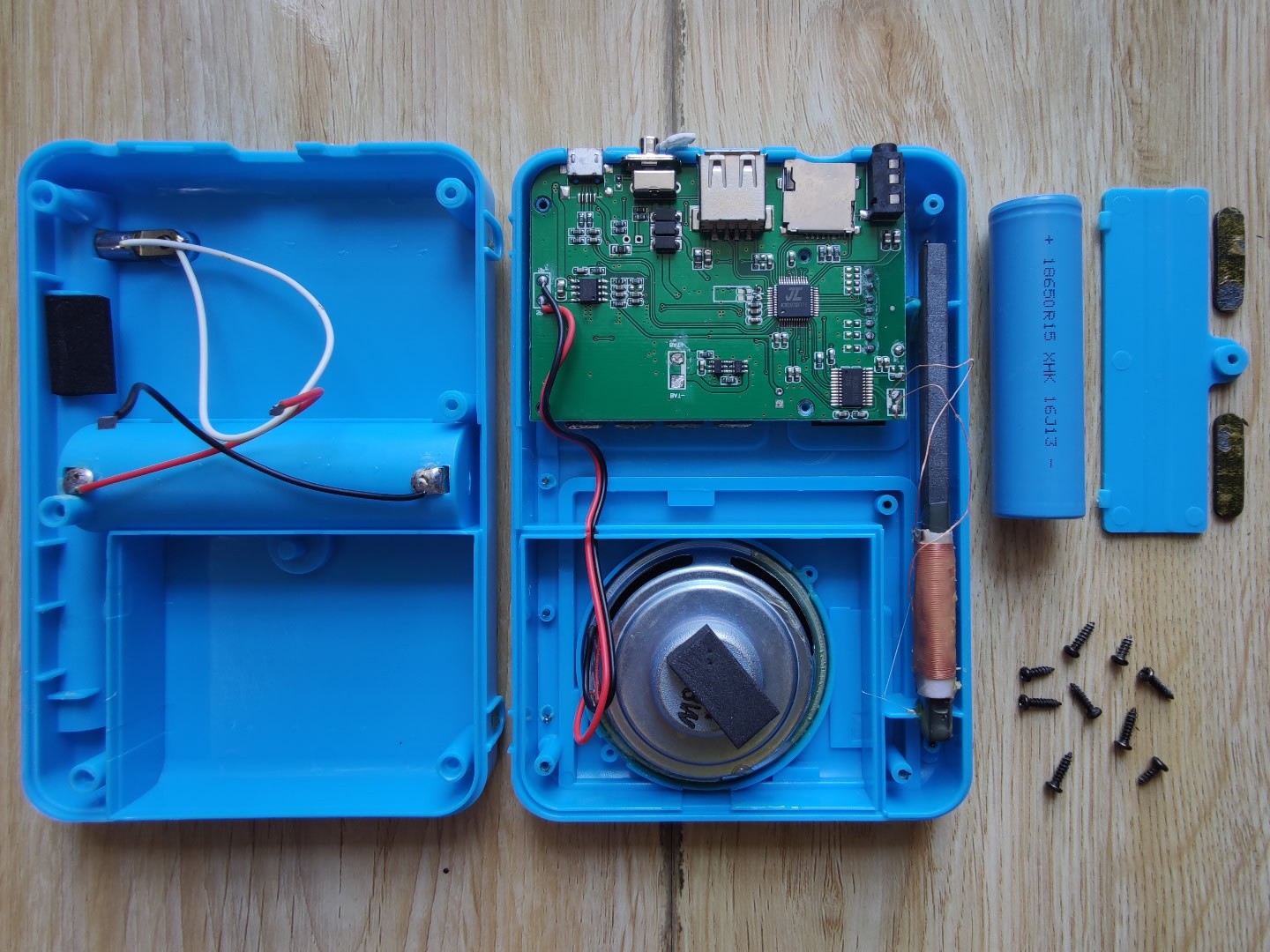

集合照
分享到:
回复

使用道具 举报

回复|共 2 个

bg8ex

发表于 2021-8-18 07:54:00 | 显示全部楼层

灵敏度一般,声音大,做工差。
回复

使用道具 举报

收音之家

发表于 2021-8-18 21:10:19 | 显示全部楼层

bg8ex 发表于 2021-8-18 07:54
灵敏度一般,声音大,做工差。

是啊!廉价!
