[拆机修机] KA-9732 户外手摇发电收音机拆机

其他国内品牌 其他国内品牌 139 人阅读 | 2 人回复 | 2021-09-15

这机很山寨,外壳看着挺好的,内部做工很差,里面的小发电机还是有刷电机,如果边摇发电边收听,肯定会造成无线接收电波干扰...

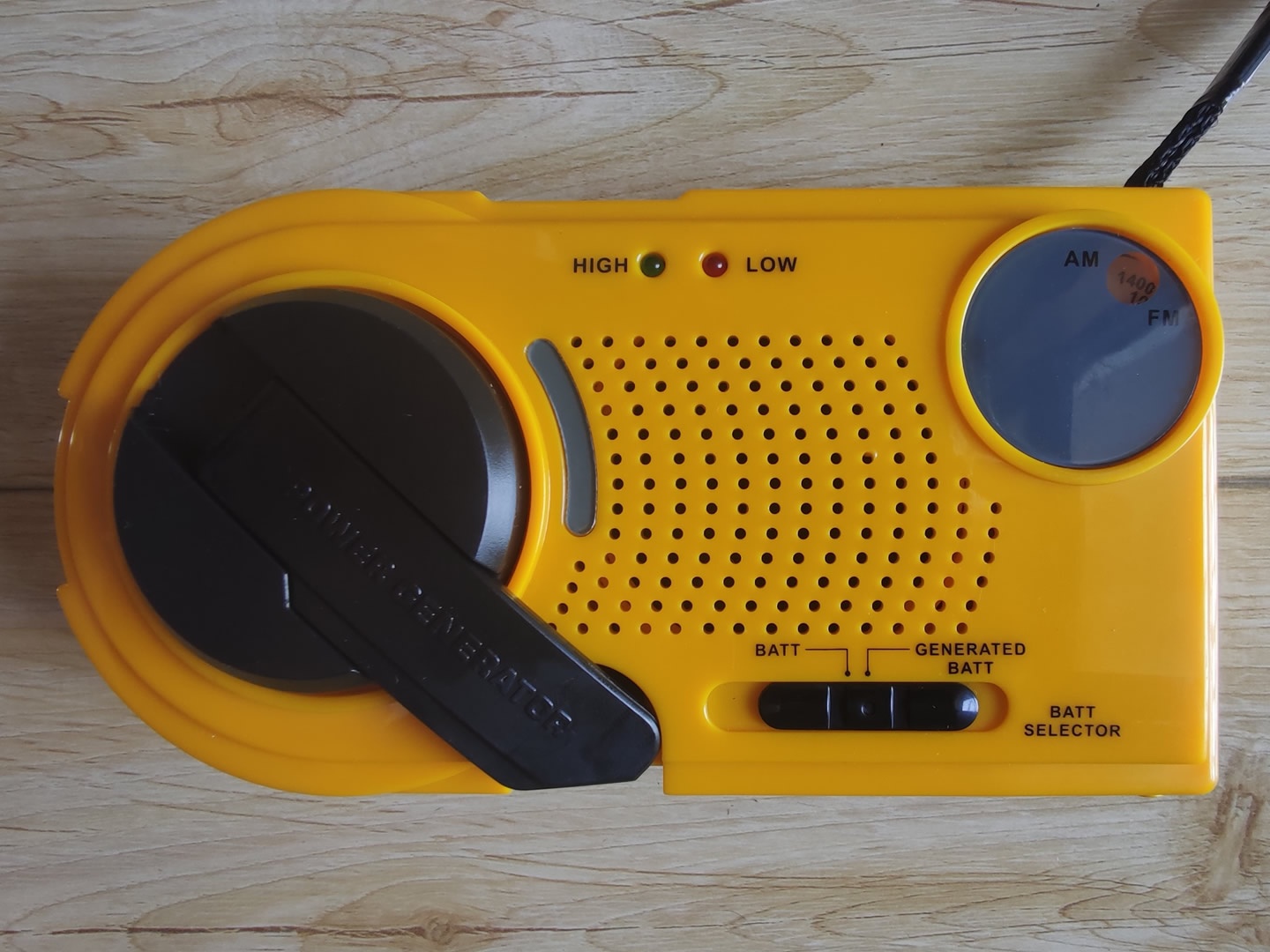

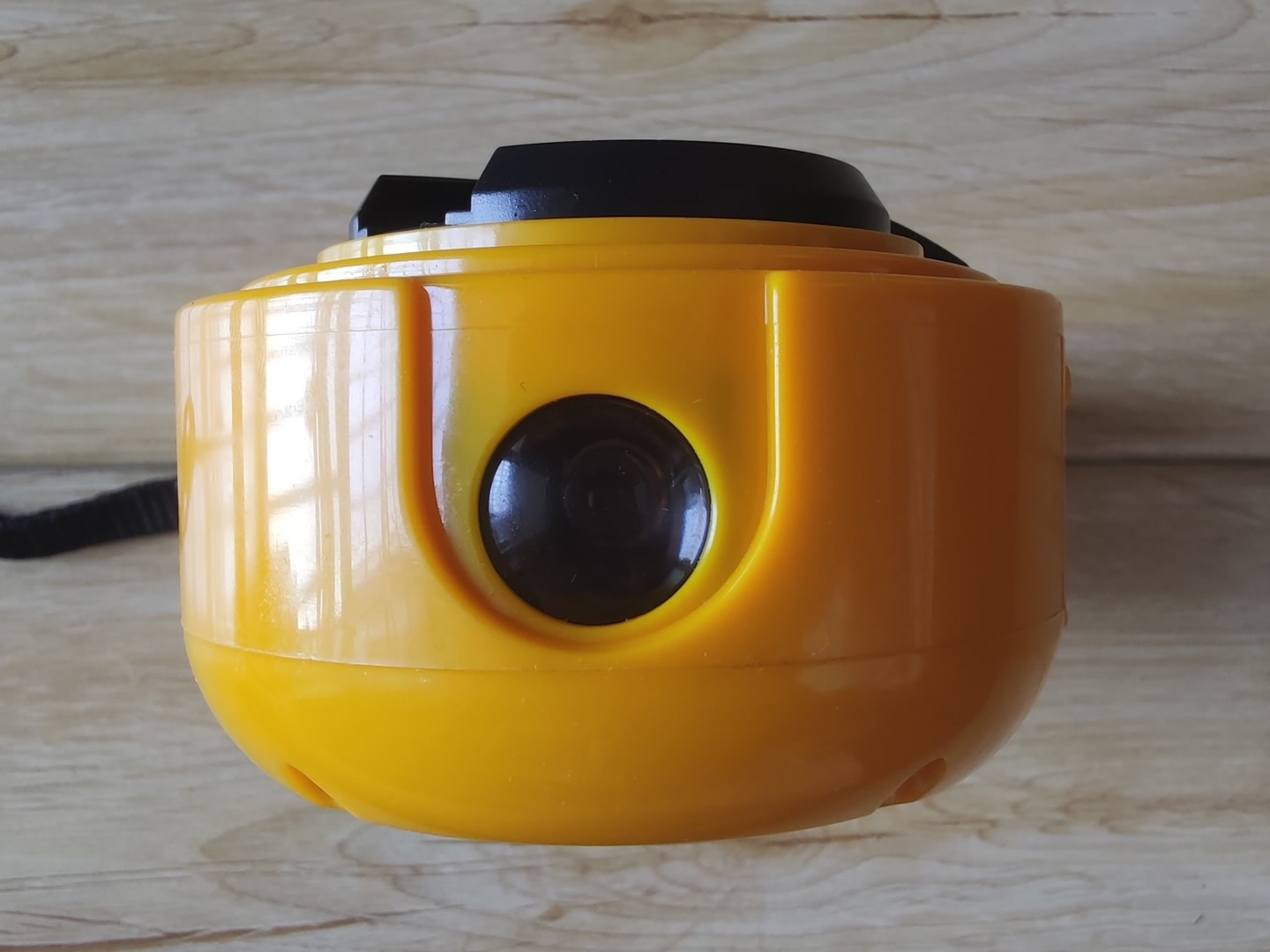

外壳挺好的







里面看着很廉价了

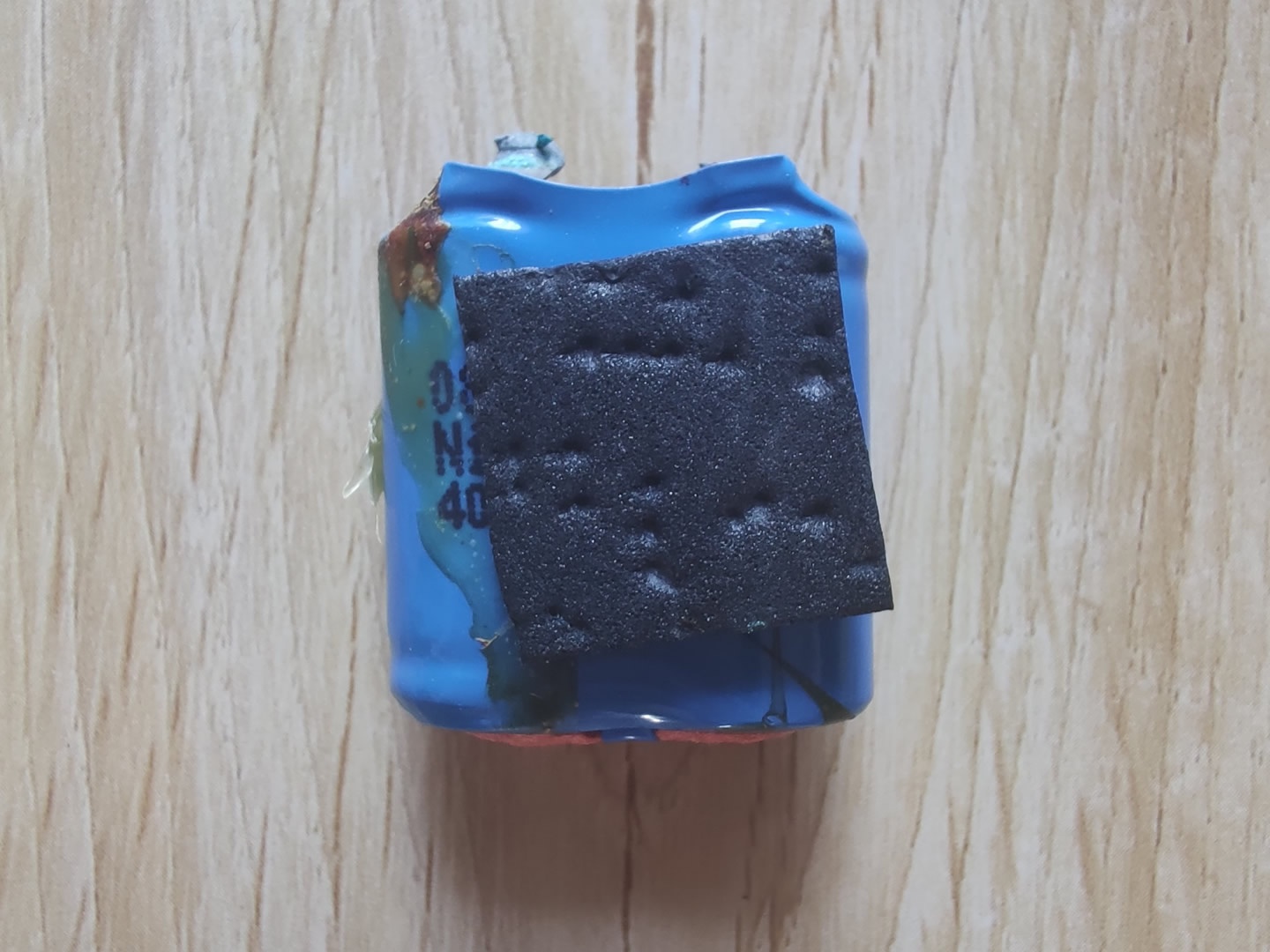

电池损坏,都变质了


2.4V 400毫安,电池型号不详

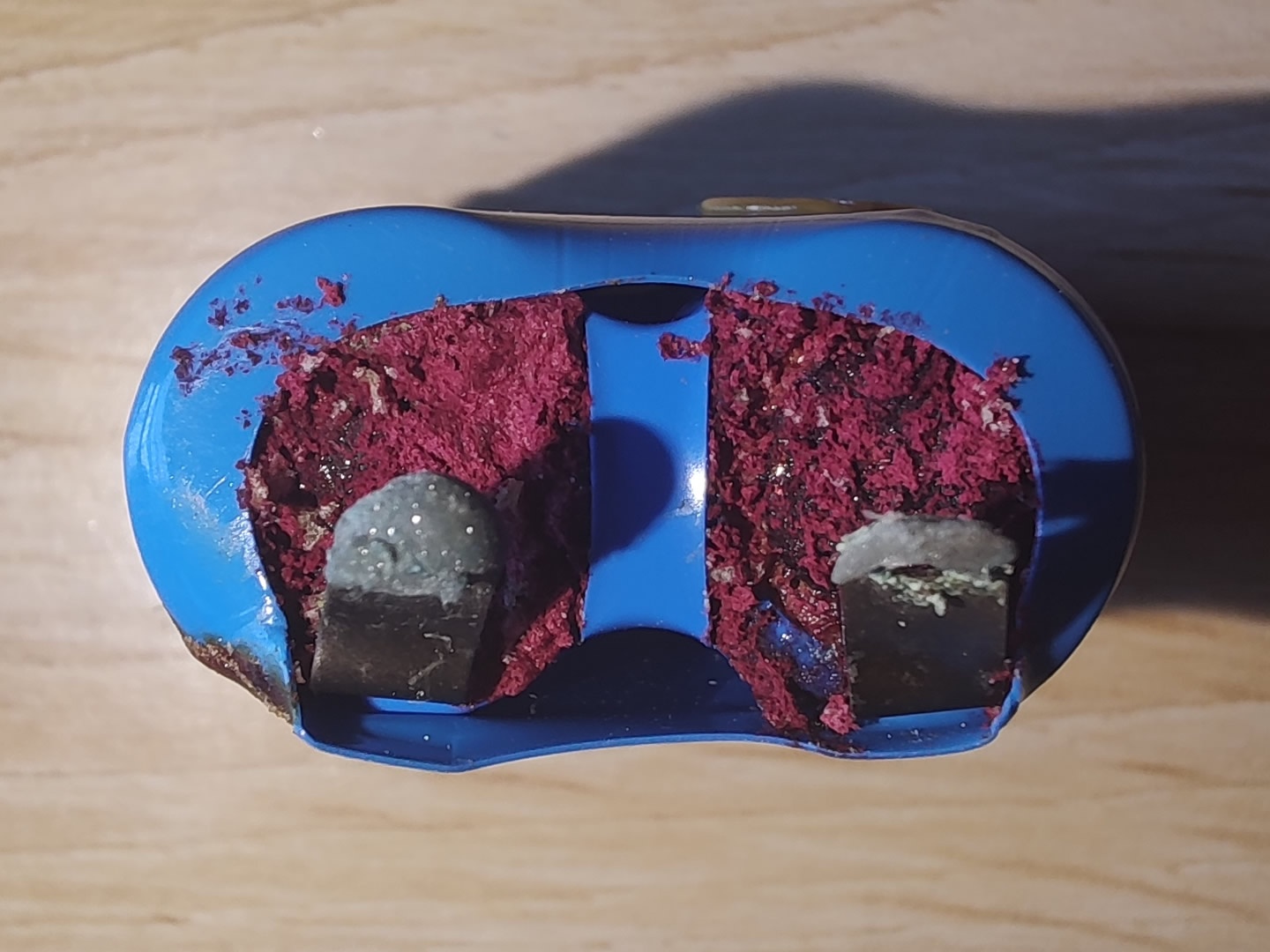

这是啥物质?

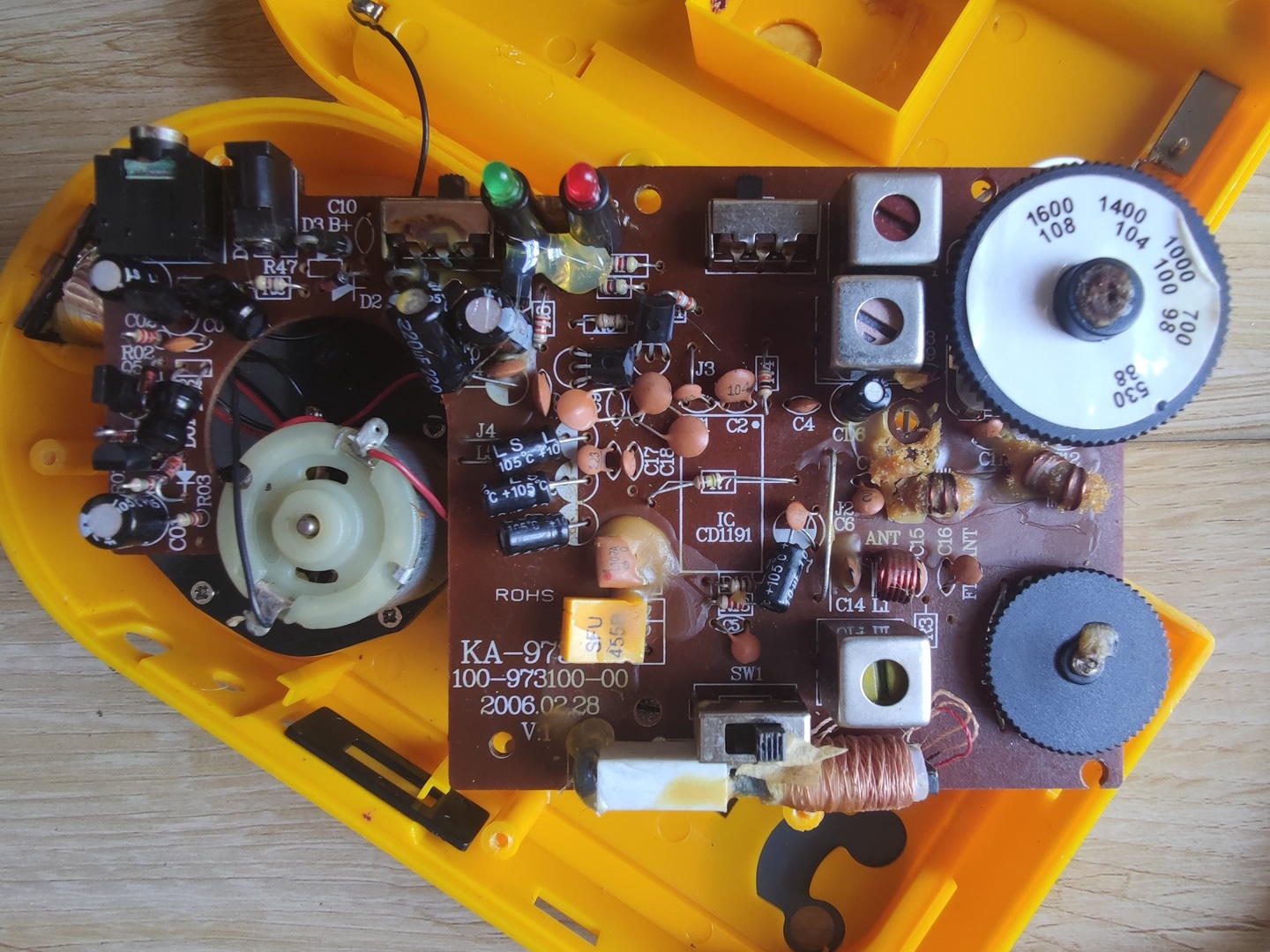

电板正面


元器件细节

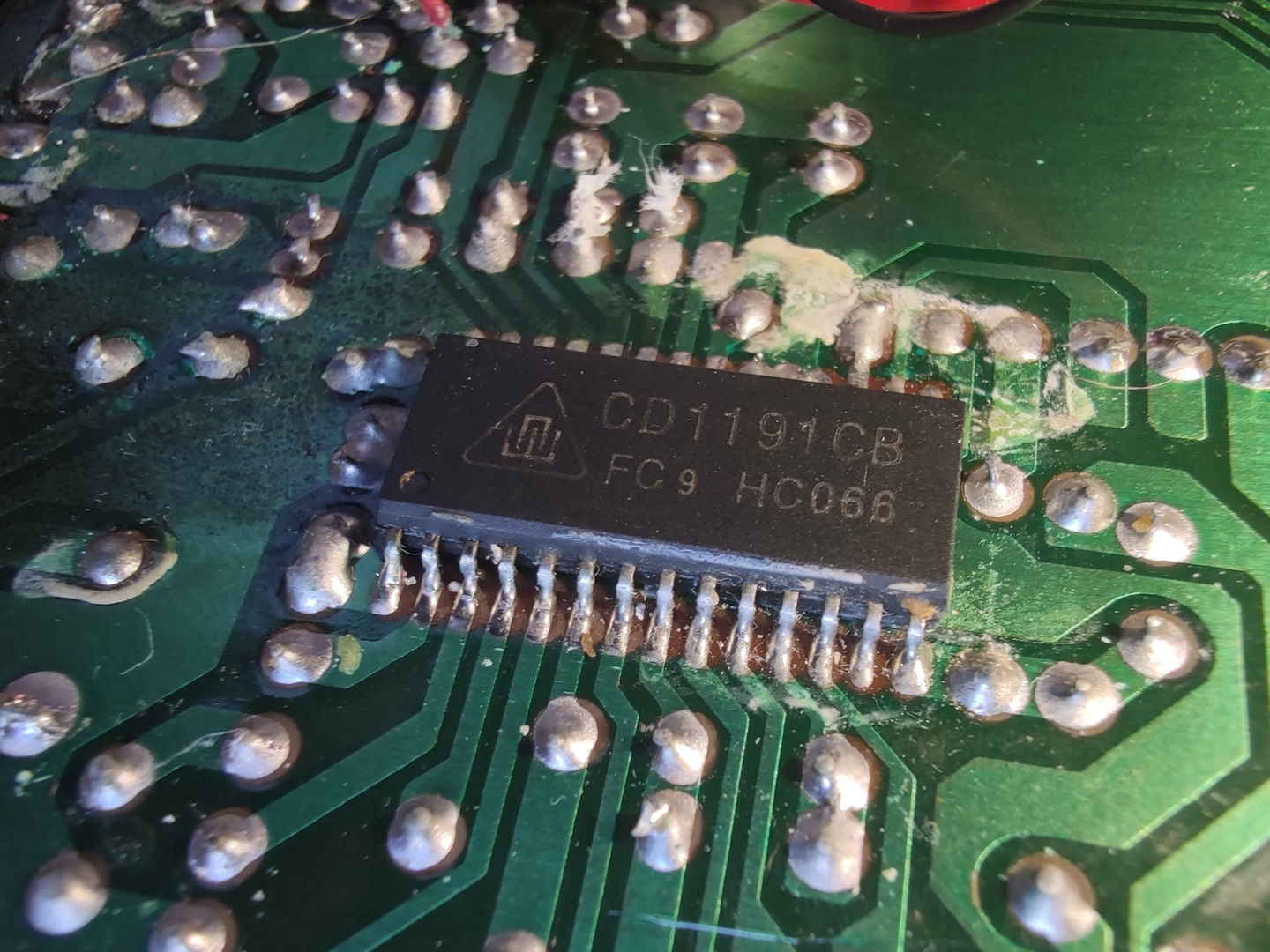

CD1191CB单片调频/调幅收音机电路

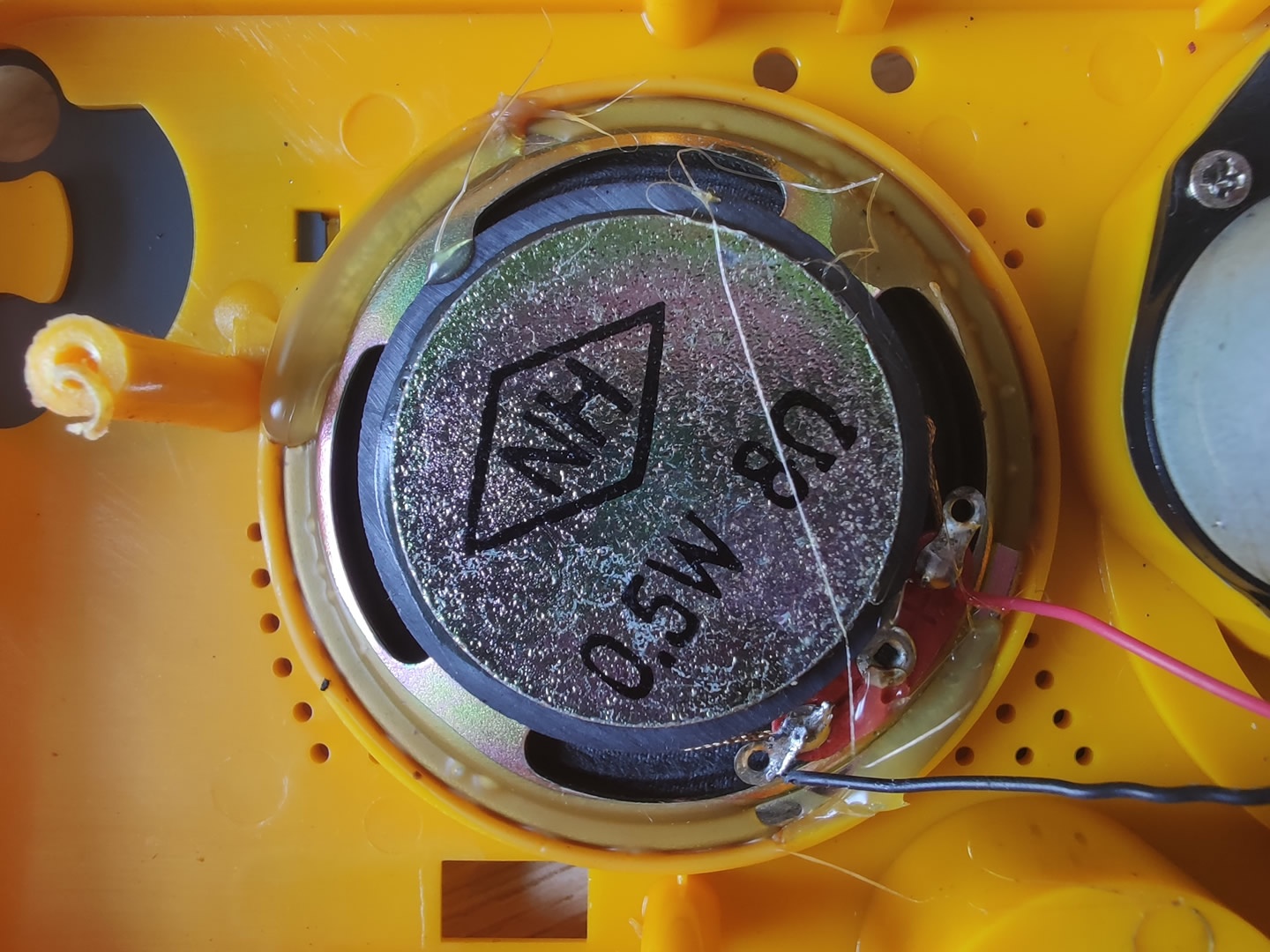

喇叭0.5W 8Ω
分享到:
回复

使用道具 举报

回复|共 2 个

bg8ex

发表于 2021-9-15 12:37:54 | 显示全部楼层

这个充电结构好敷衍
回复

使用道具 举报

收音之家

发表于 2021-9-15 14:34:08 | 显示全部楼层

bg8ex 发表于 2021-9-15 12:37
这个充电结构好敷衍

是啊,整流部分也太简单了!
