德生PL-320收音机拆机

收音之家

迟到的拆机，机机买回放两年了，刚找出来。。。

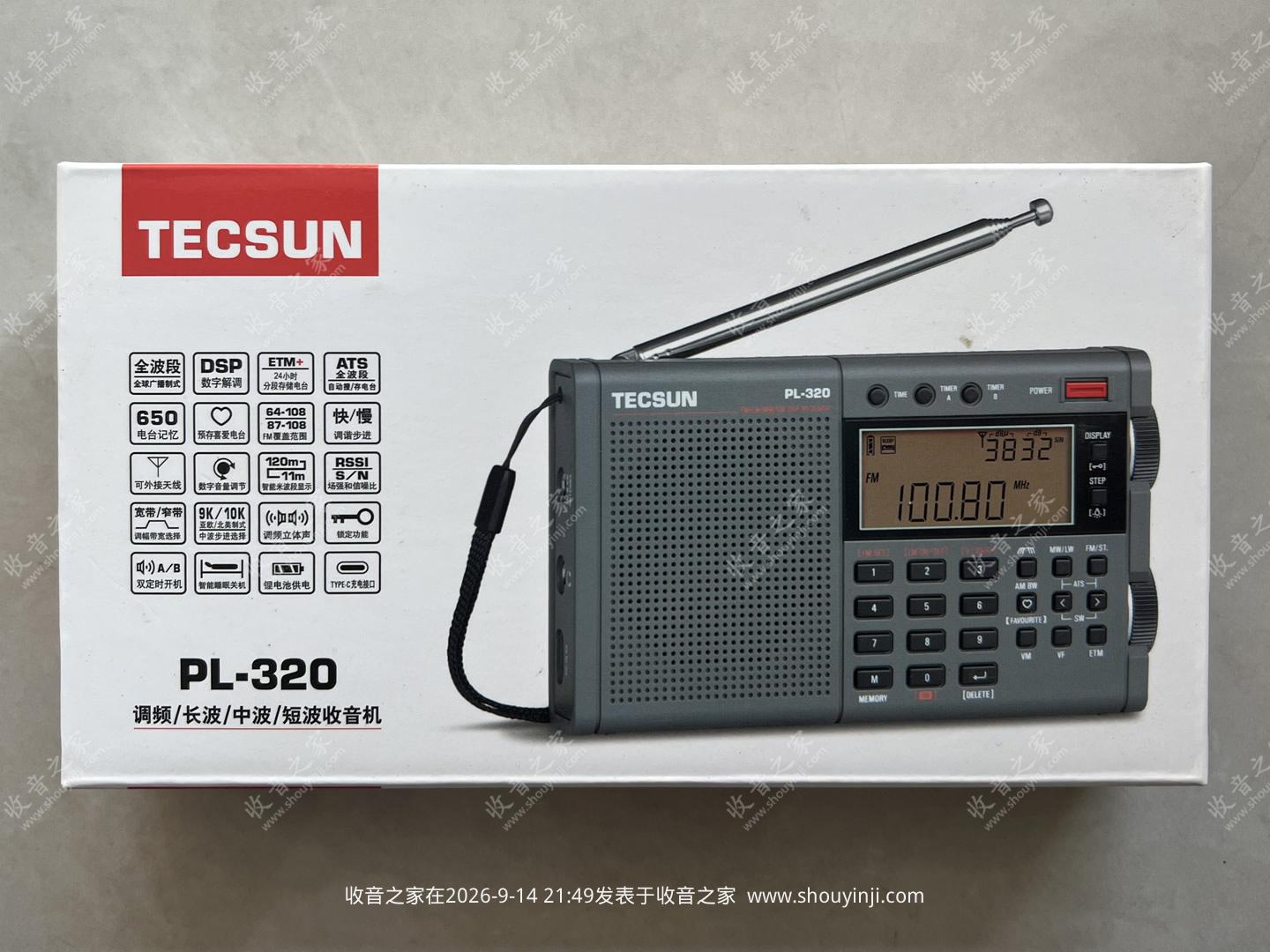

原包装

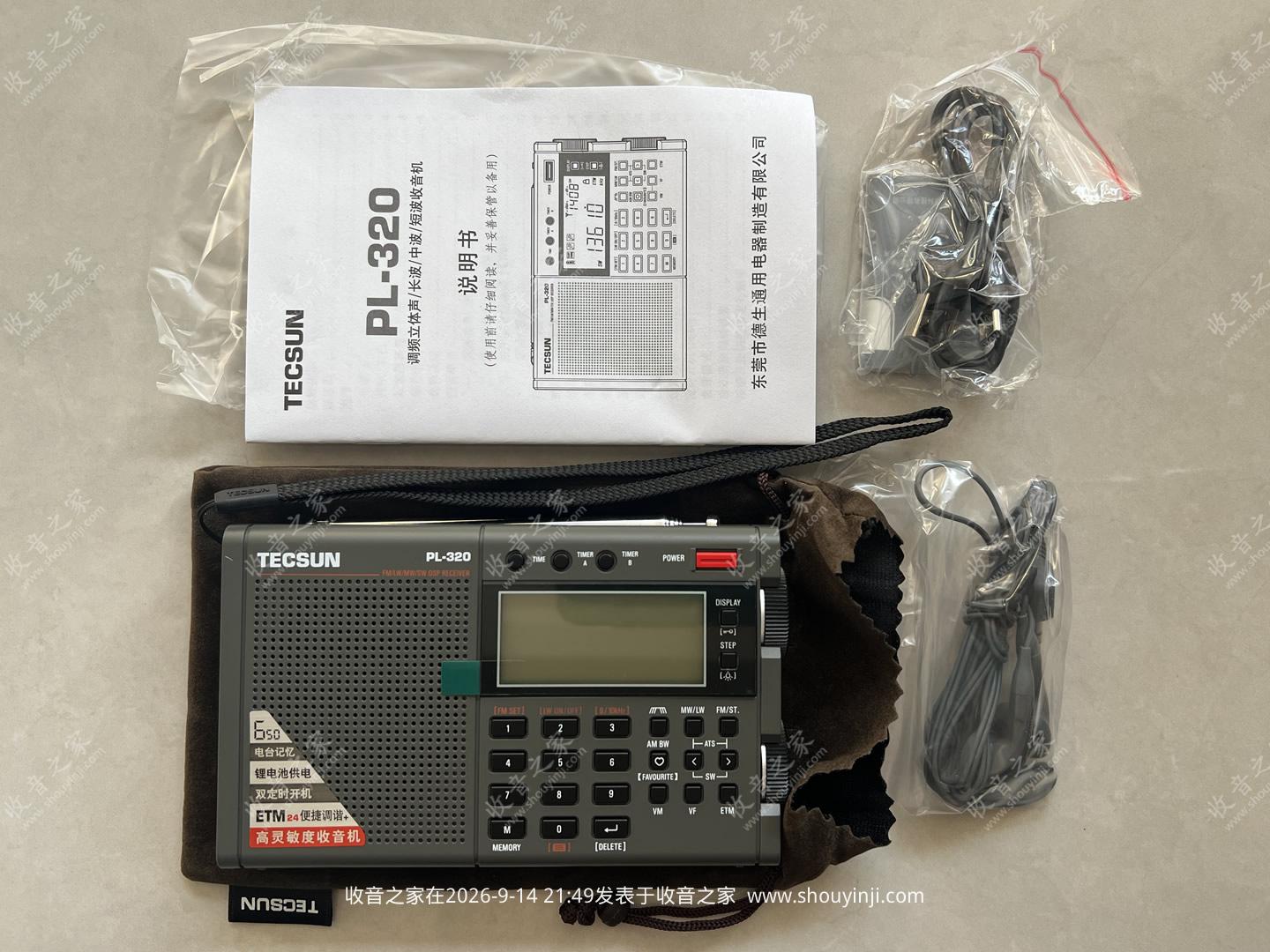

主机+电池+充电线+耳机

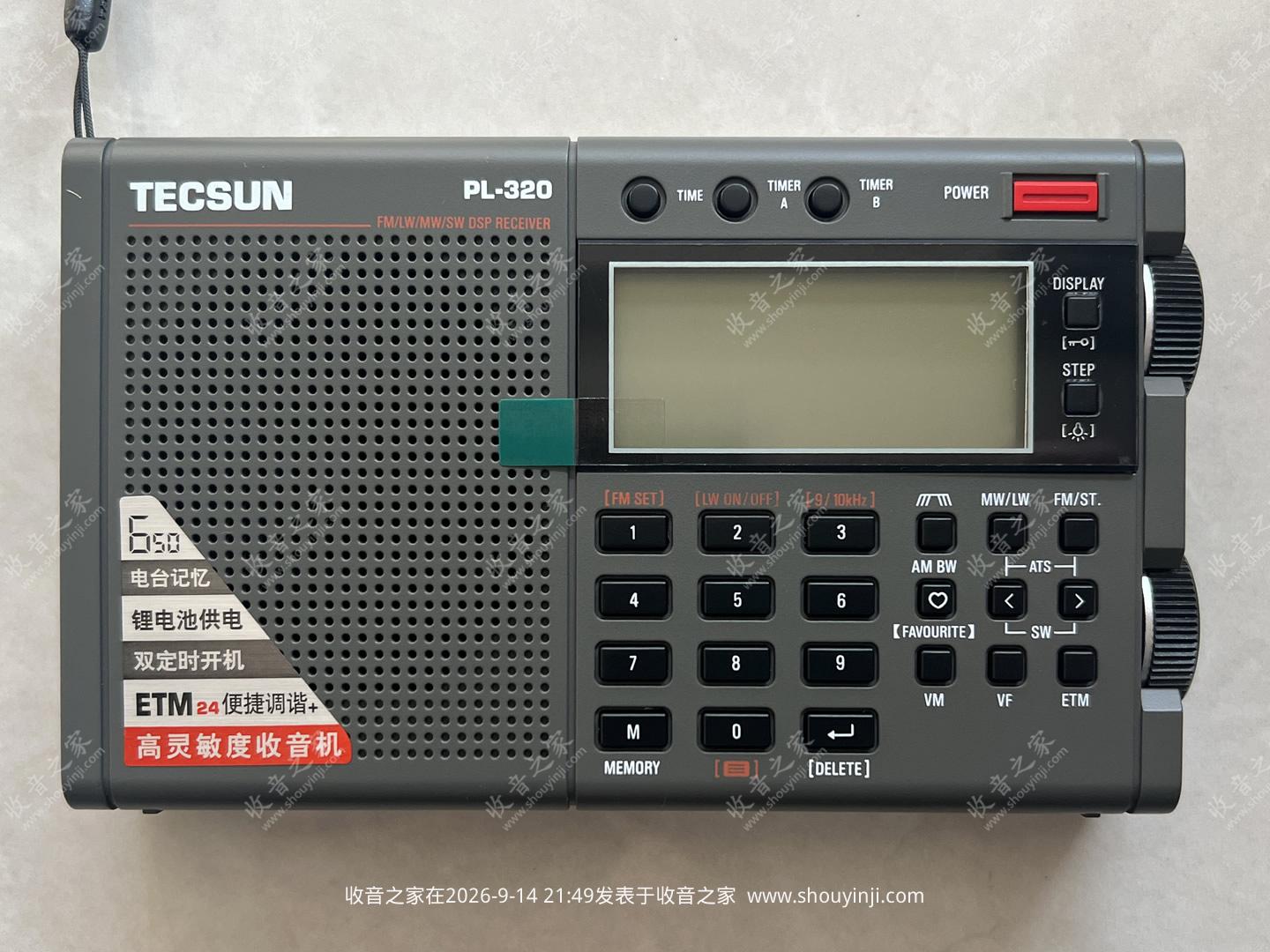

机机外观

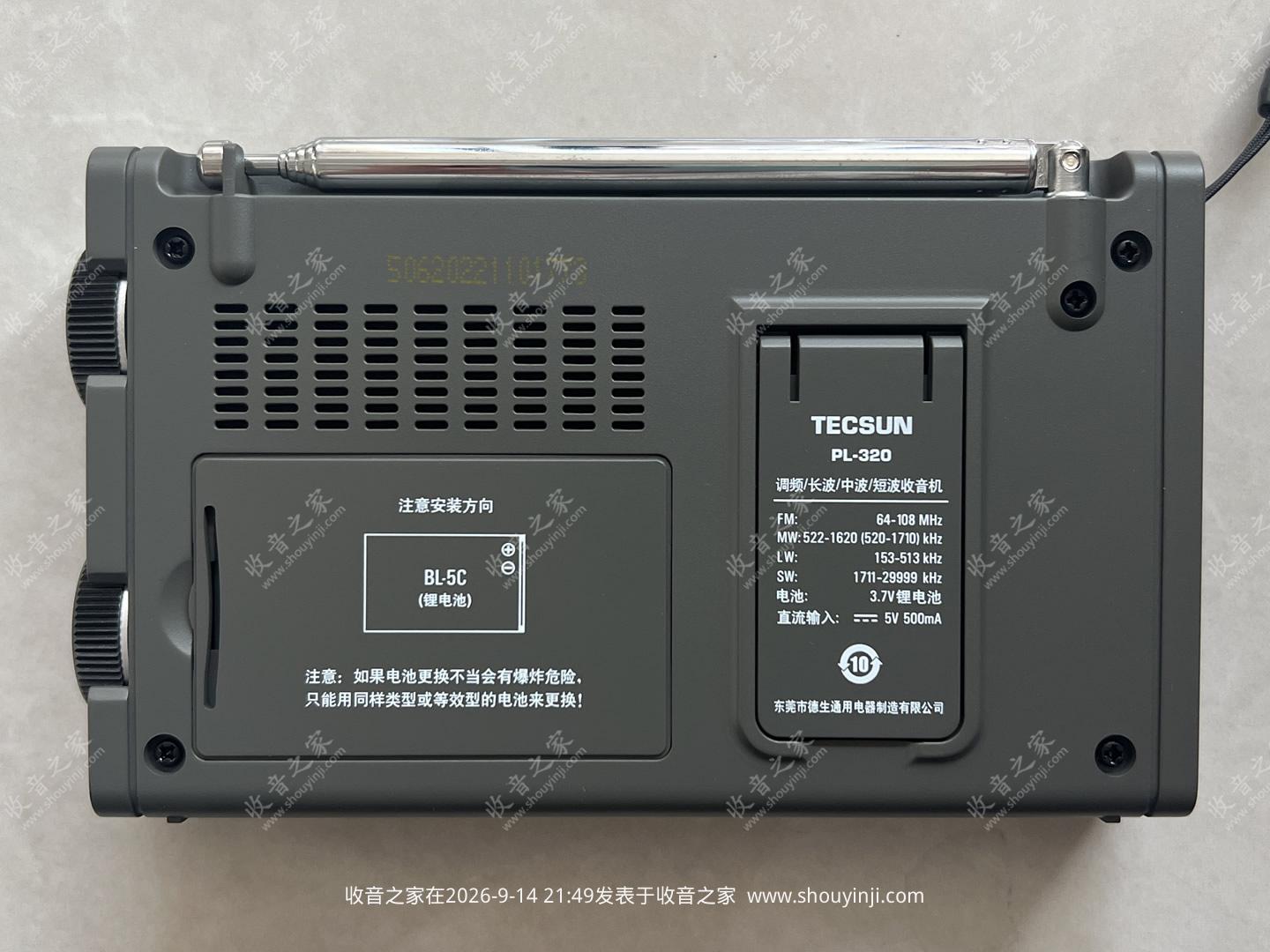

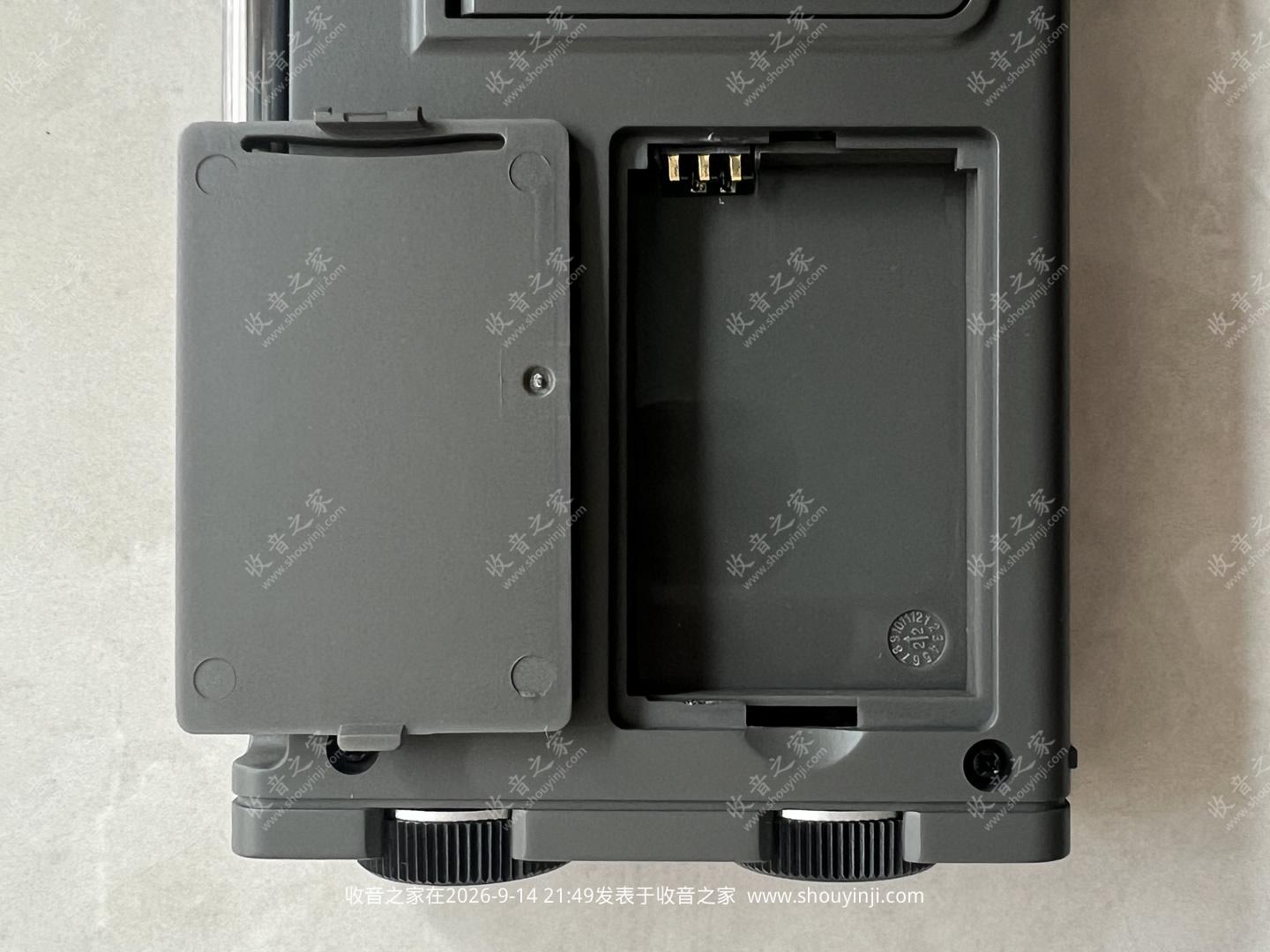

使用BL-5C电池供电

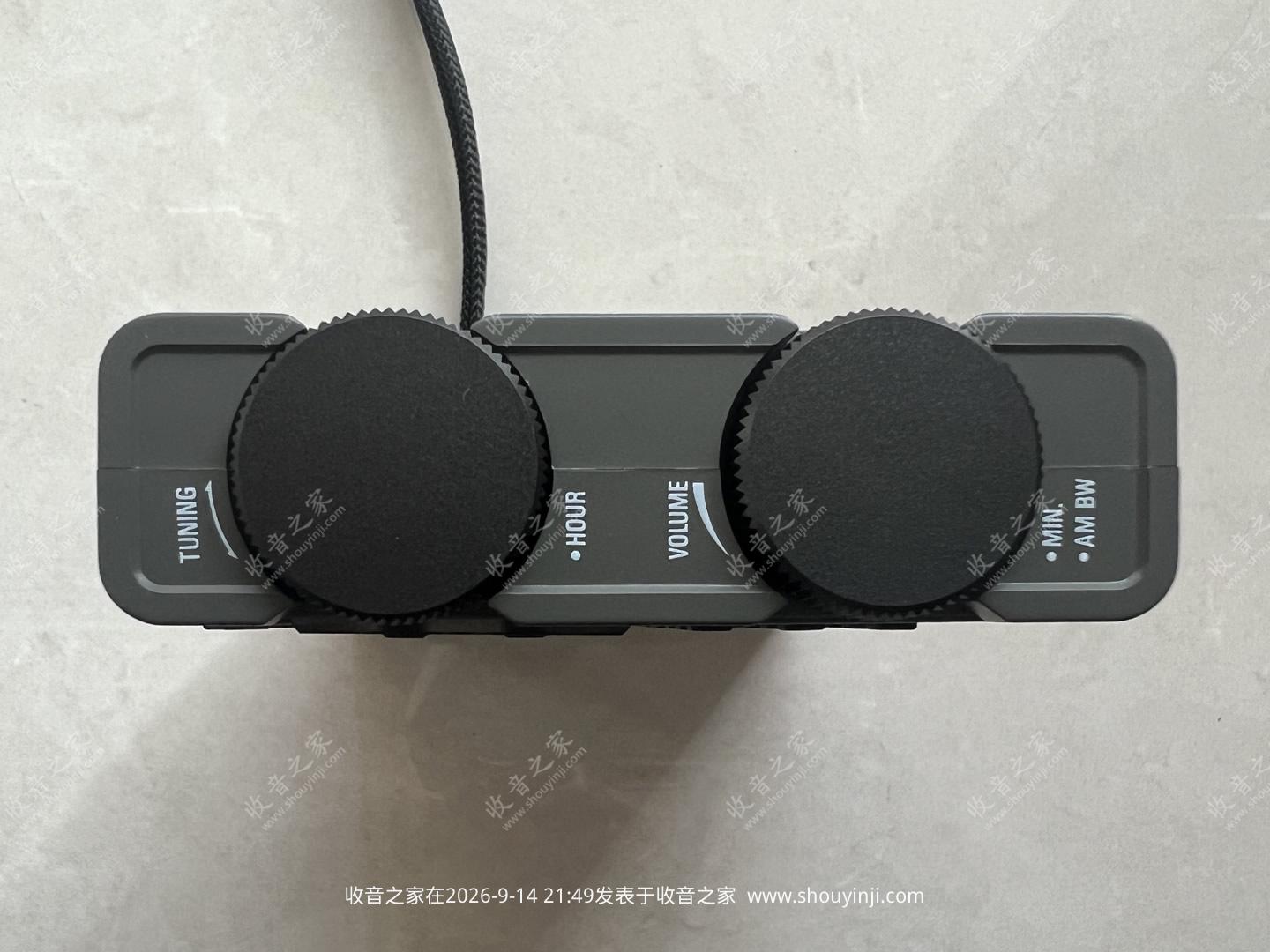

调谐旋钮、音量旋钮

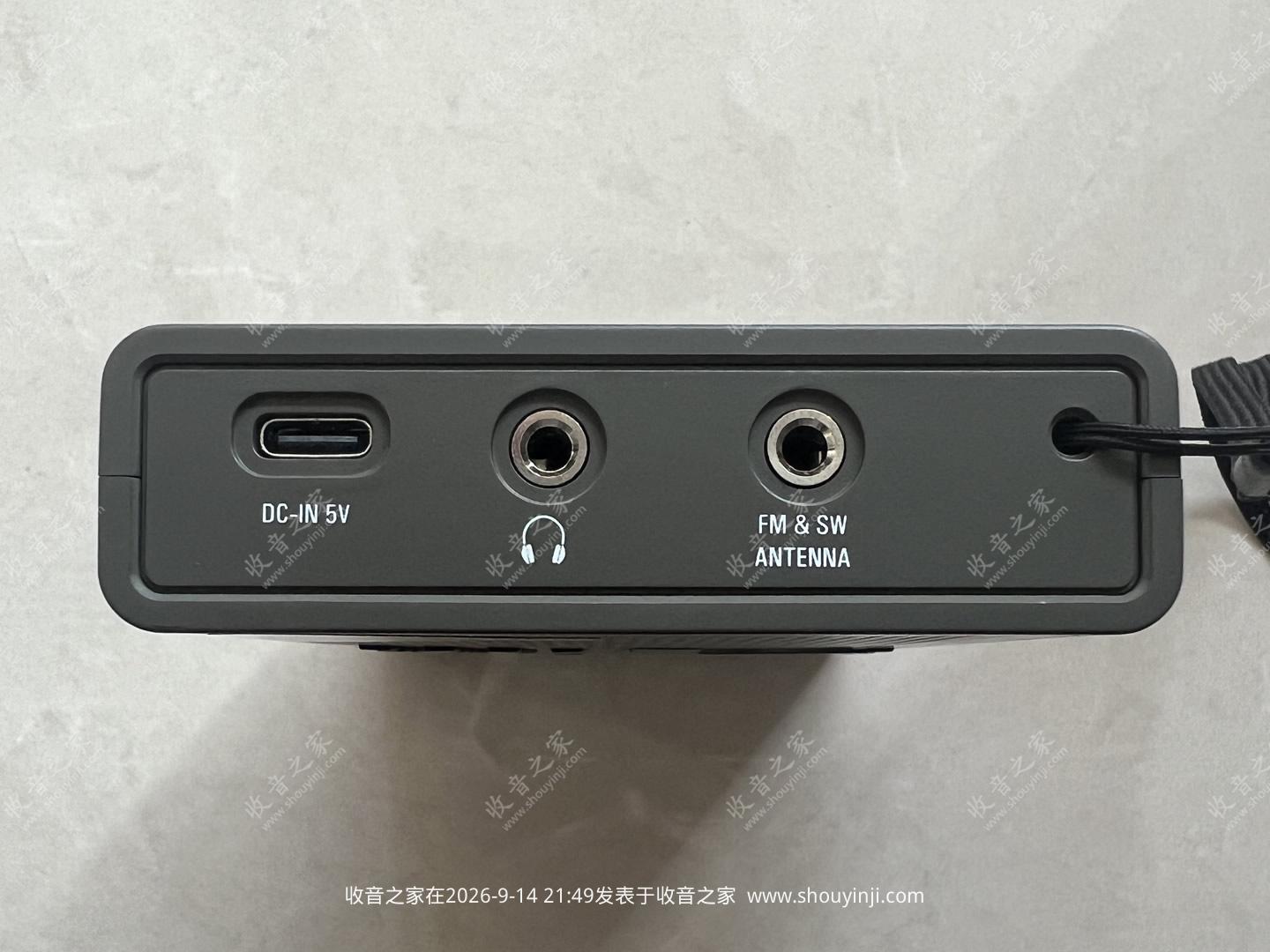

充电口、耳机孔、外接天线孔

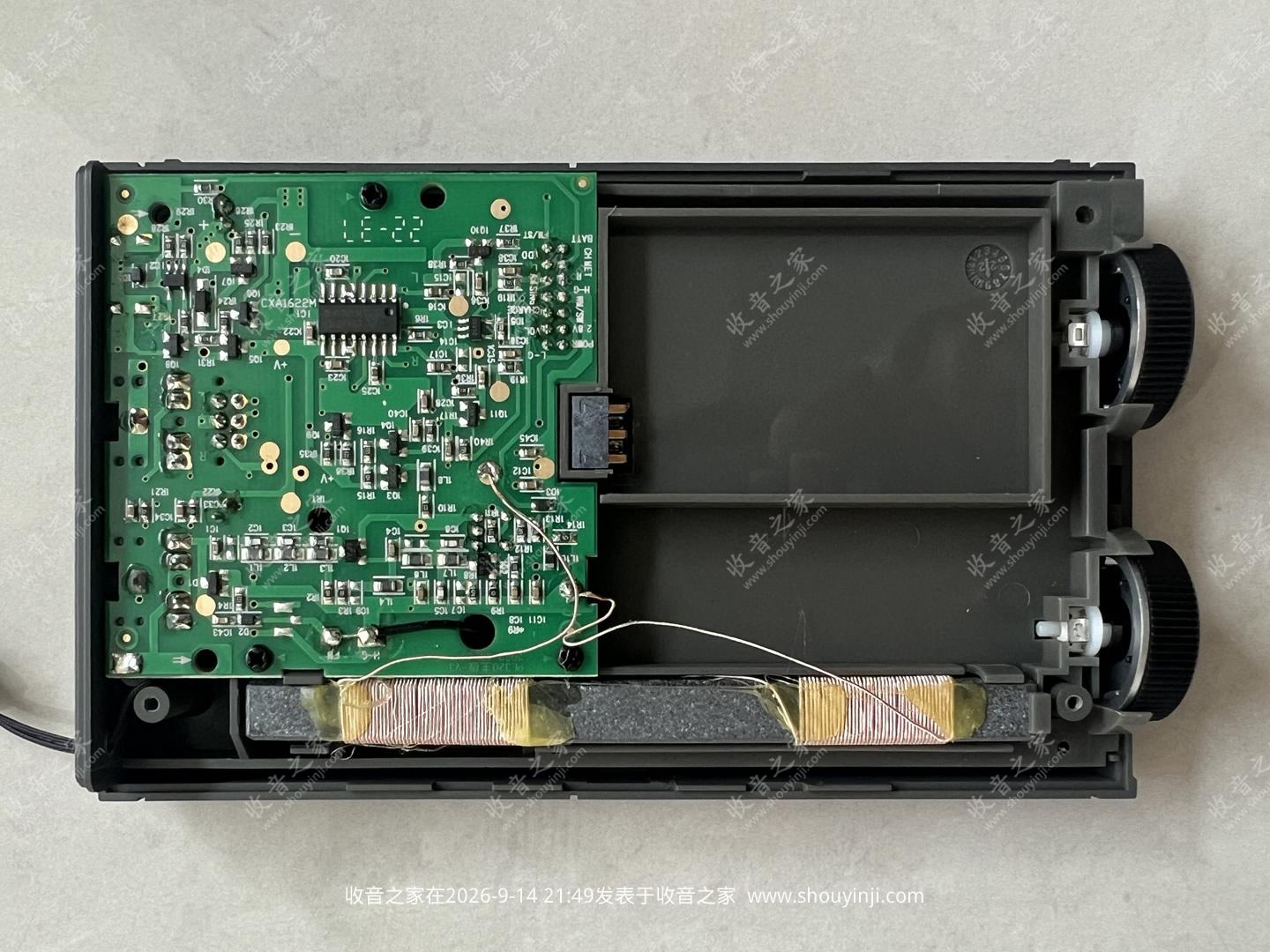

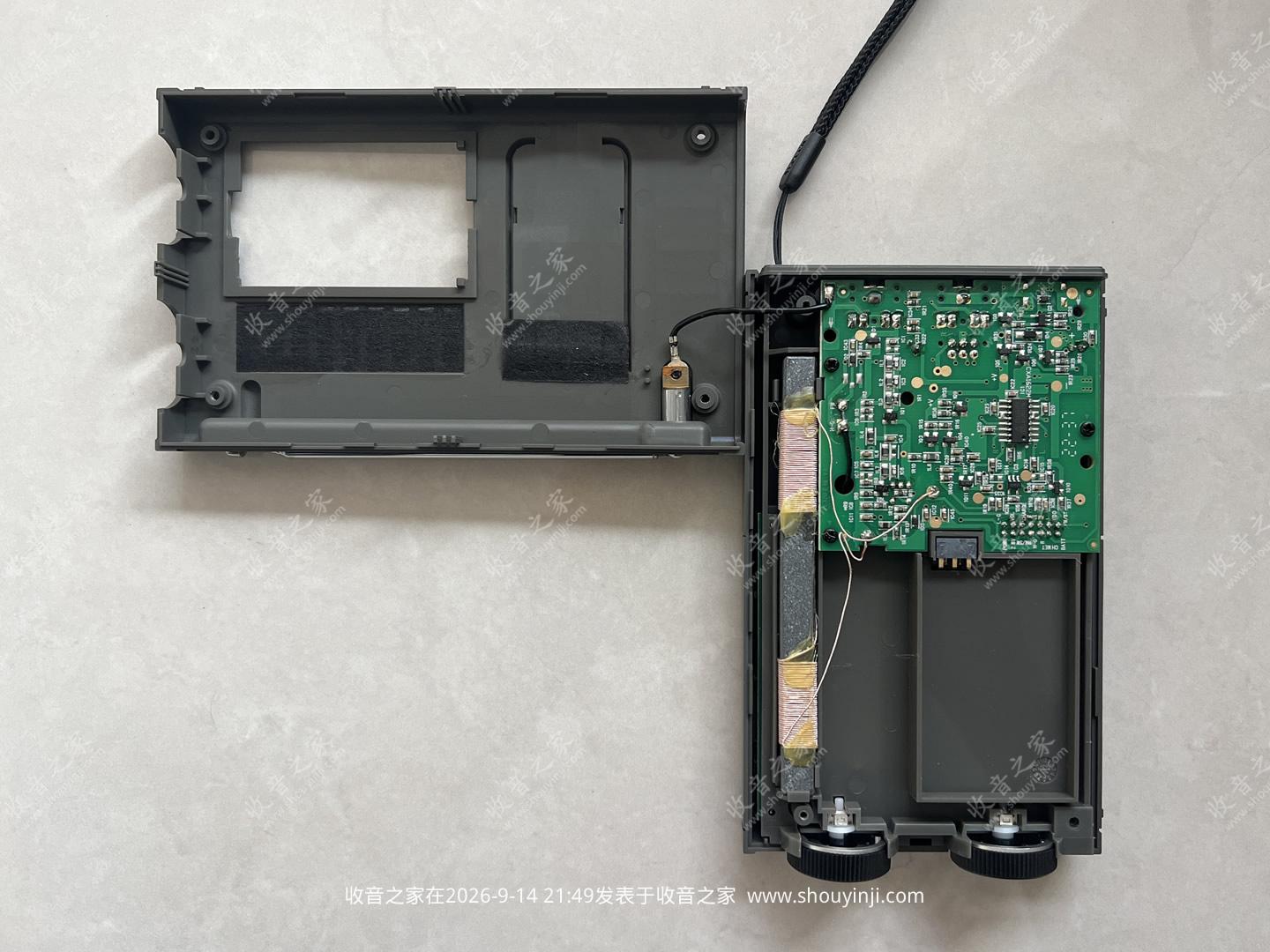

拆机开始

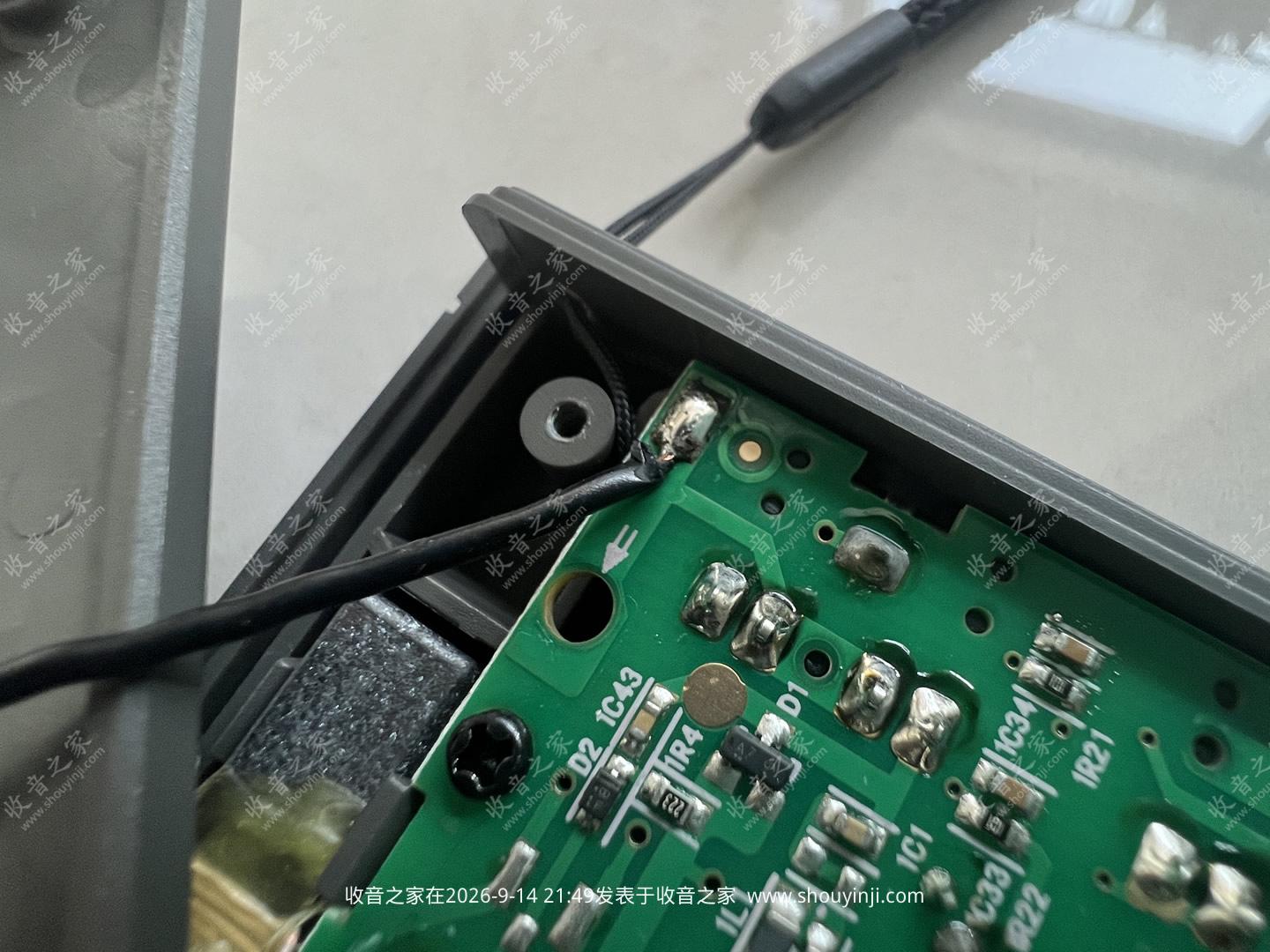

这个焊线怀疑是返修机。。。

德生的这类机设计和板型没什么区别

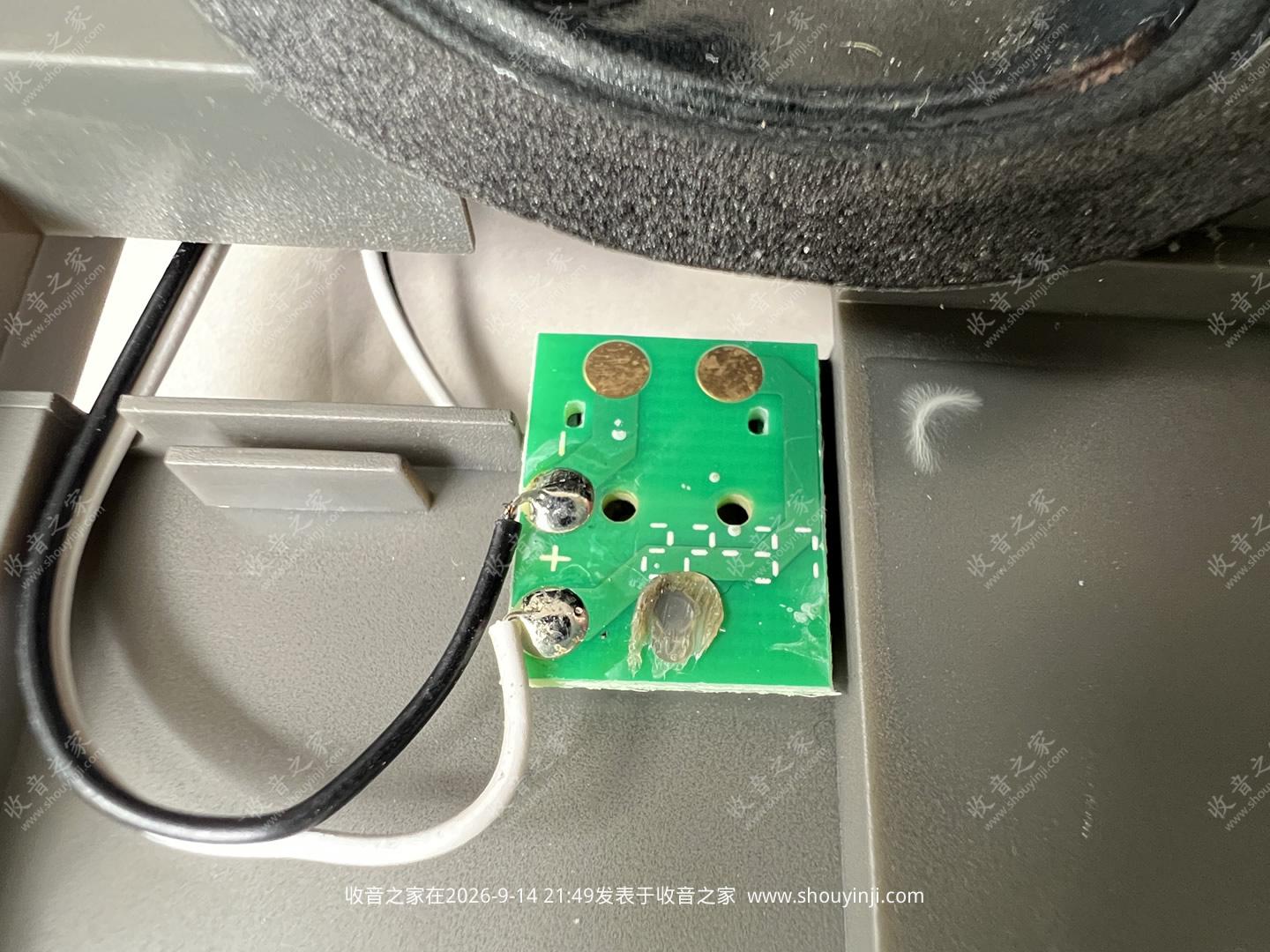

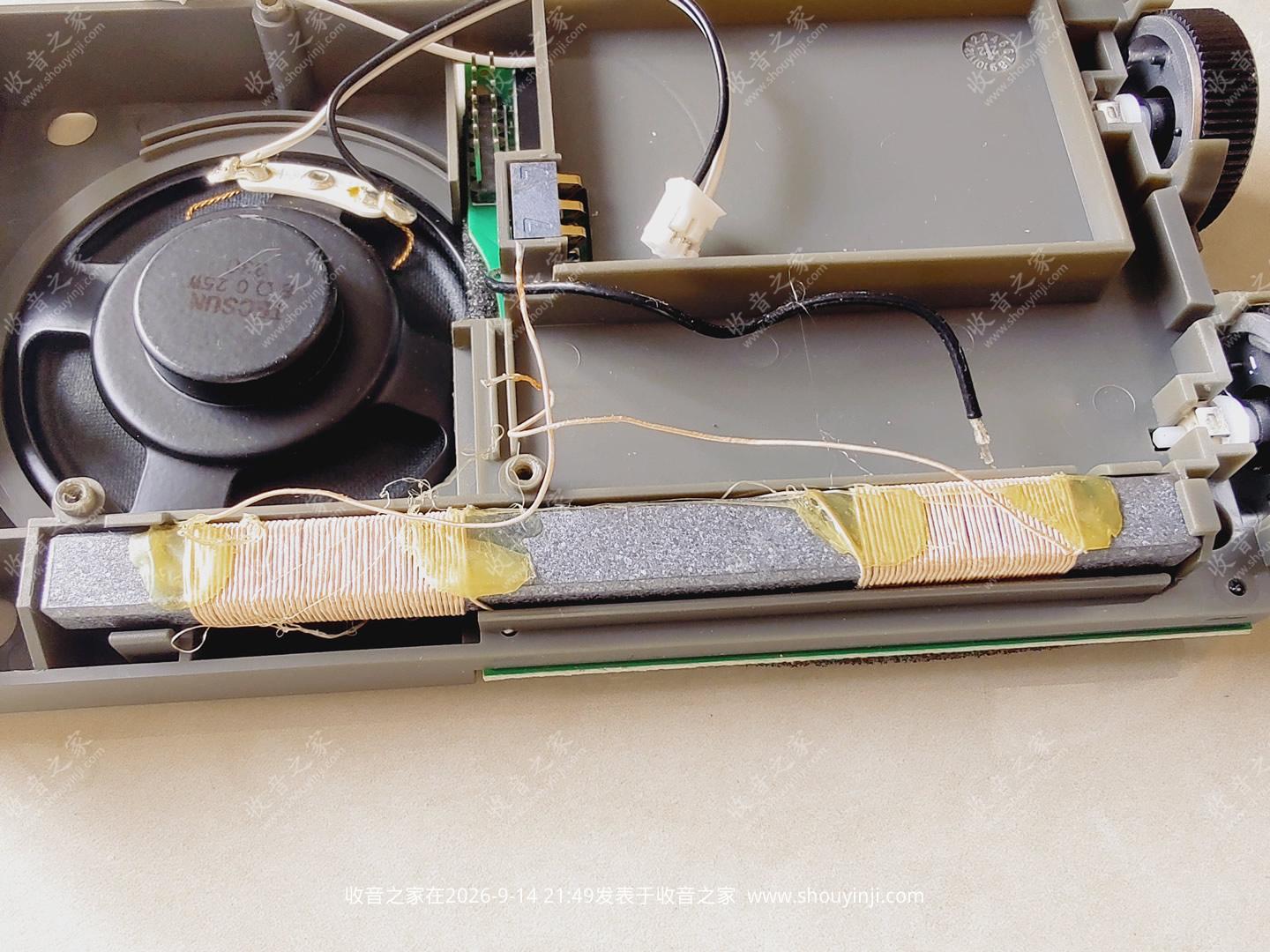

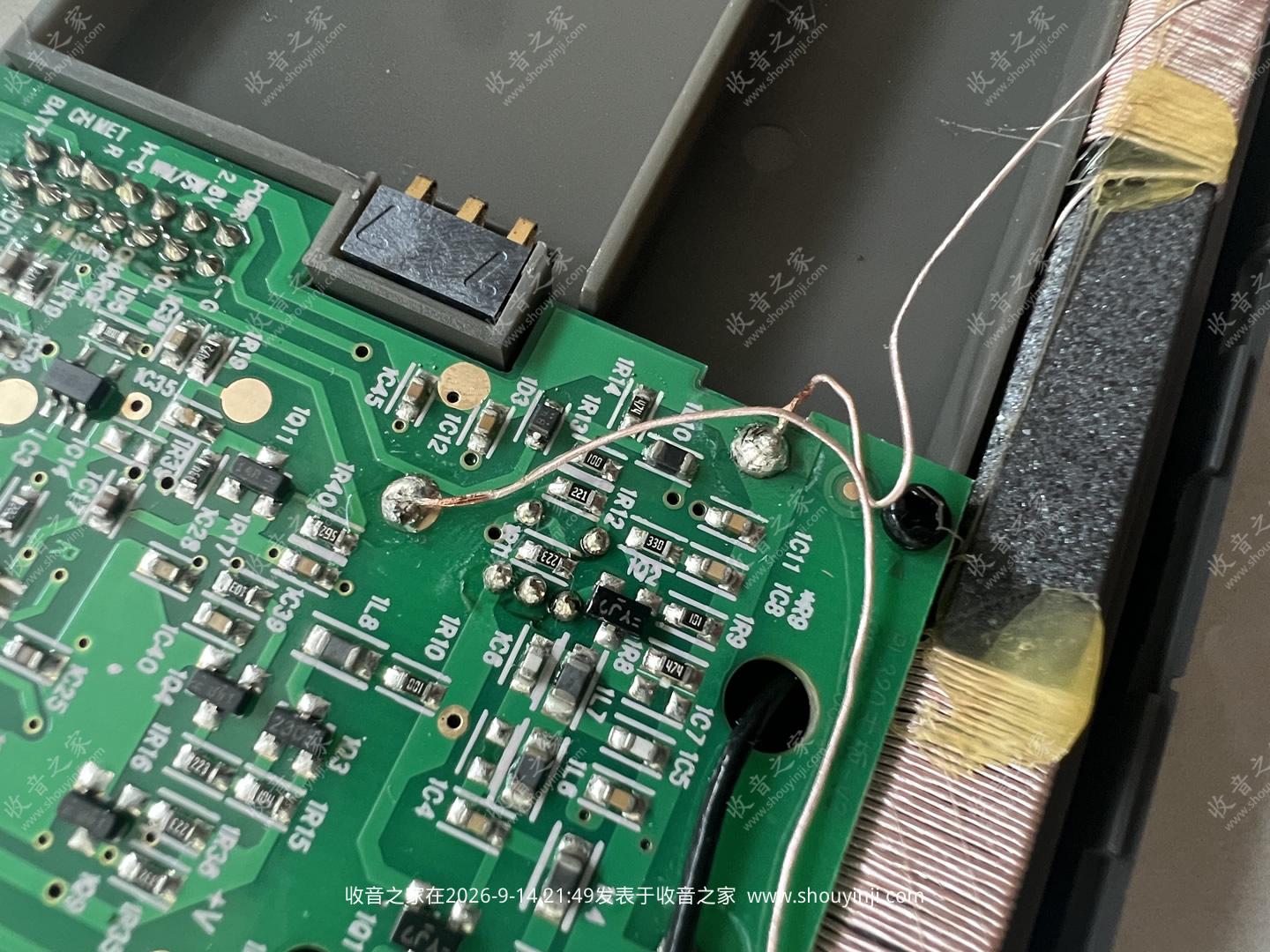

磁棒天线这两处焊线手艺不佳，突然发现我的焊接手艺比他们强。

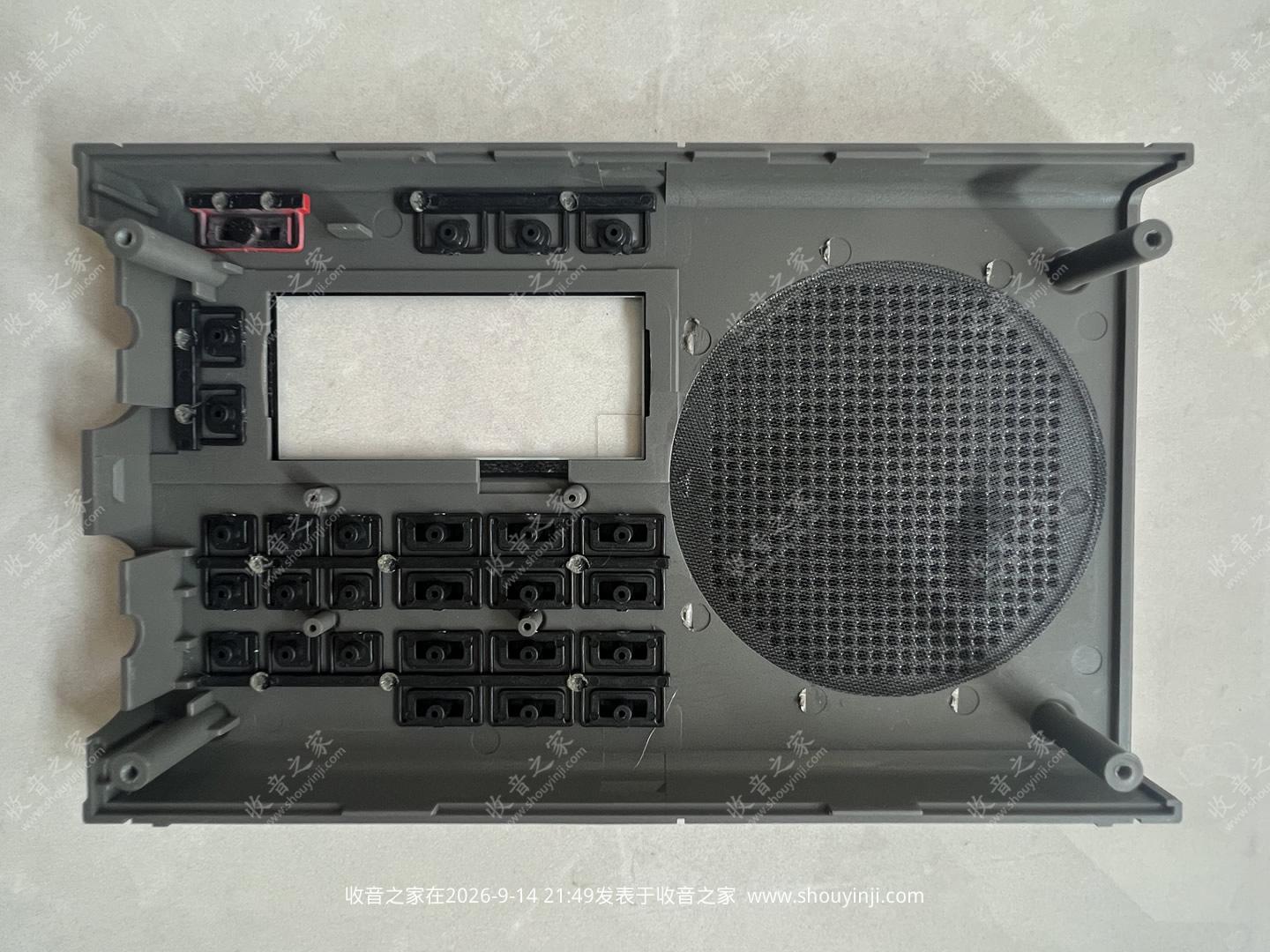

面板内

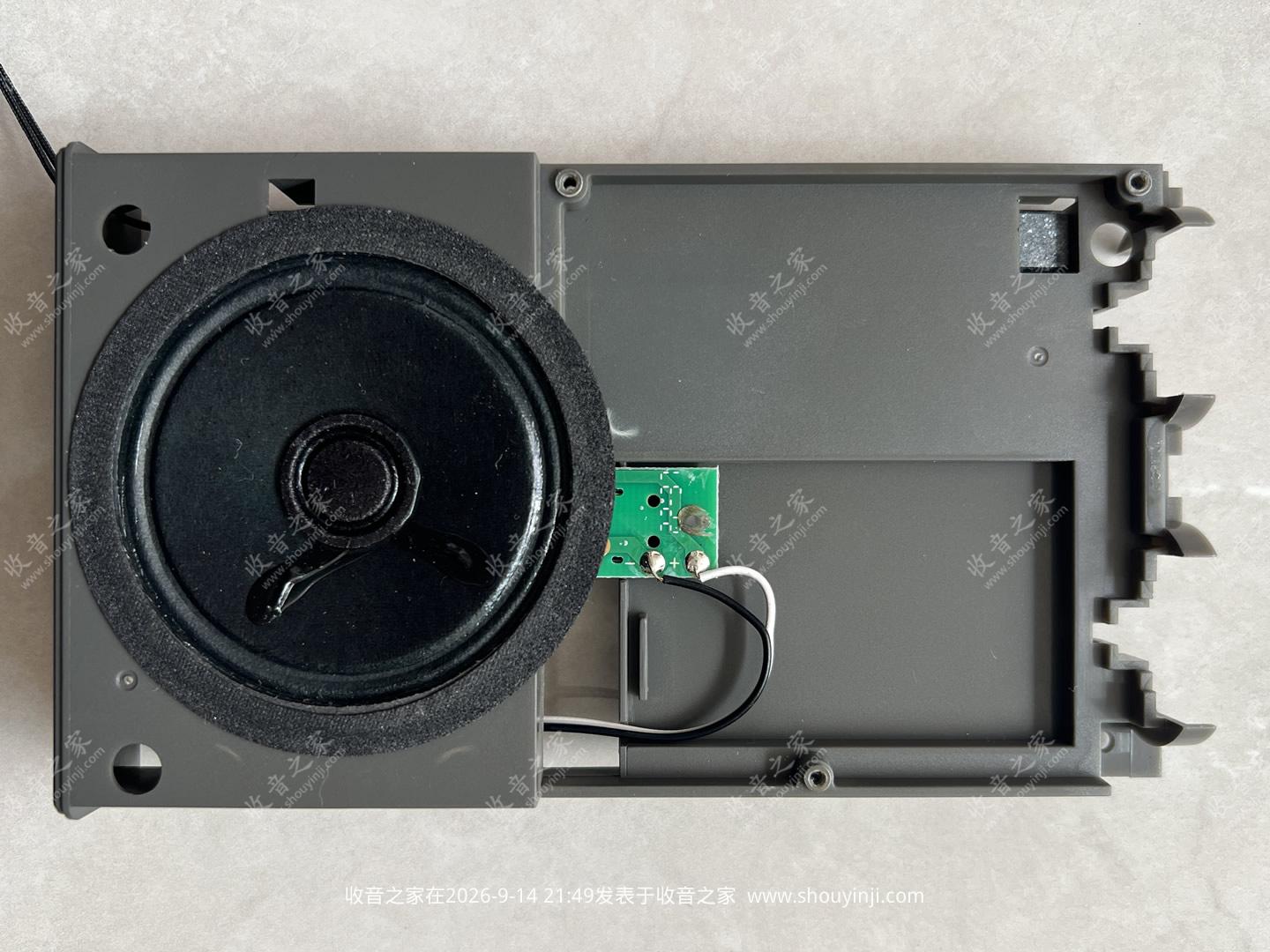

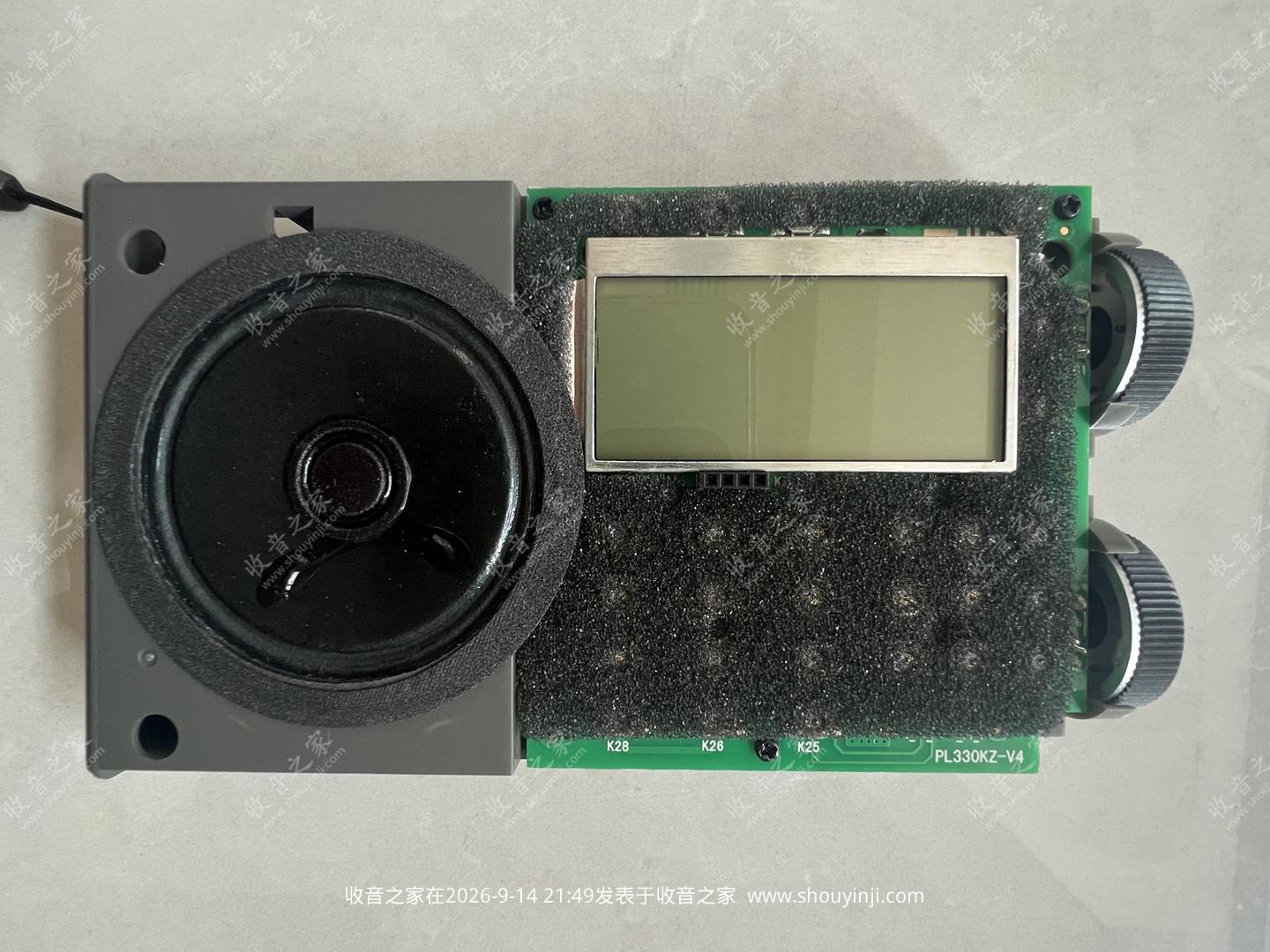

这喇叭看起来不错，御用喇叭；按键部分依旧未变

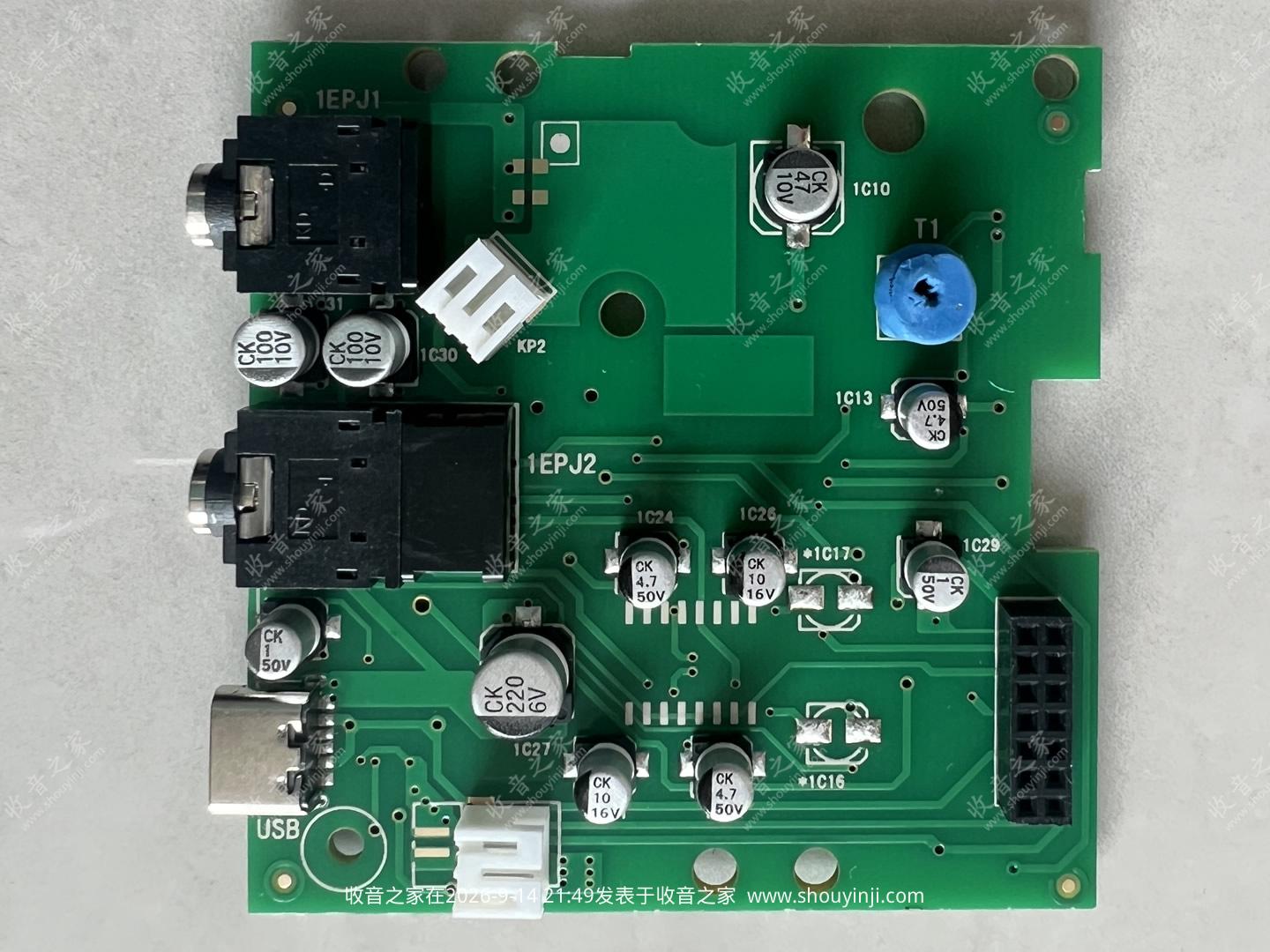

电解电容。。。

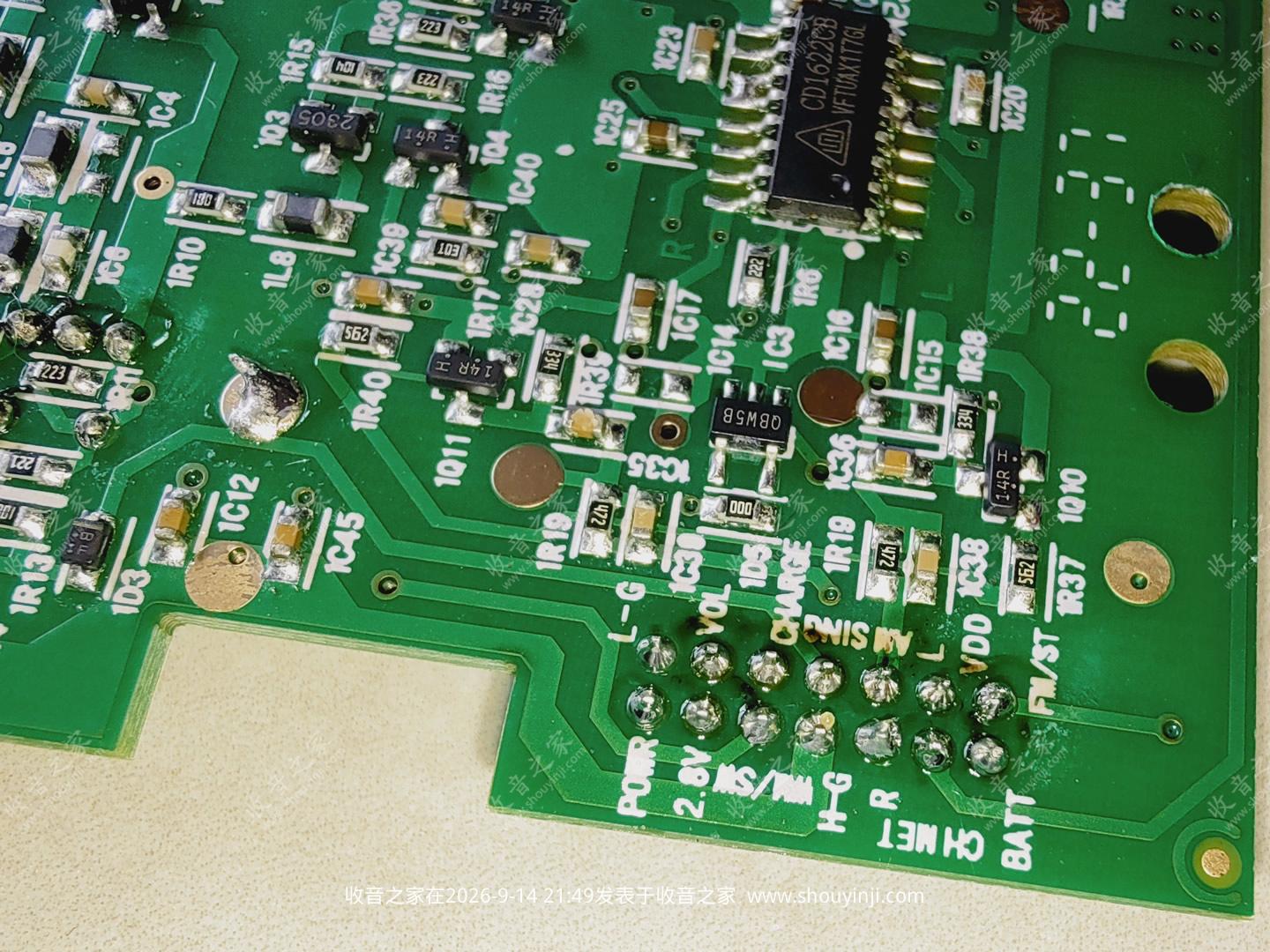

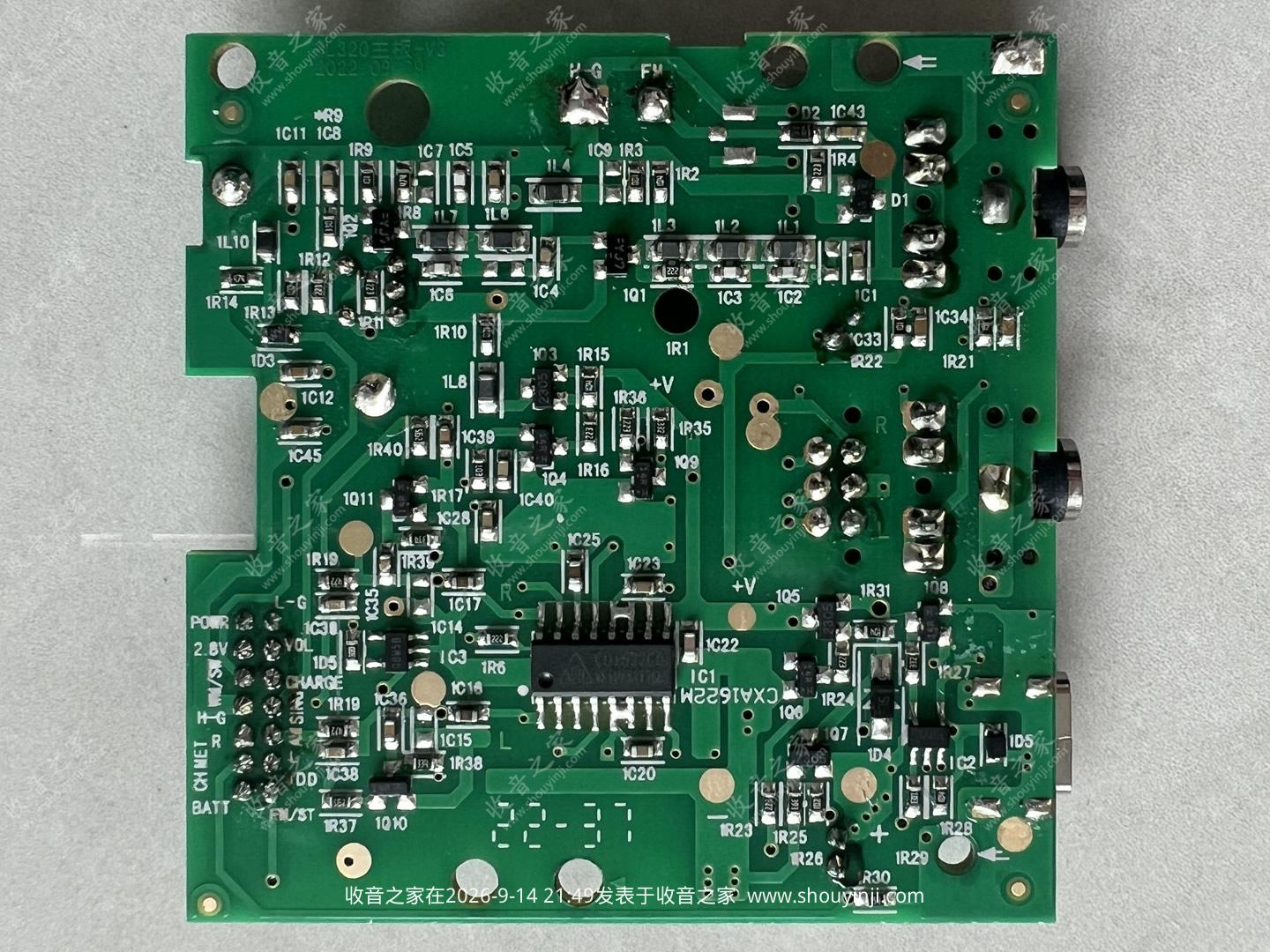

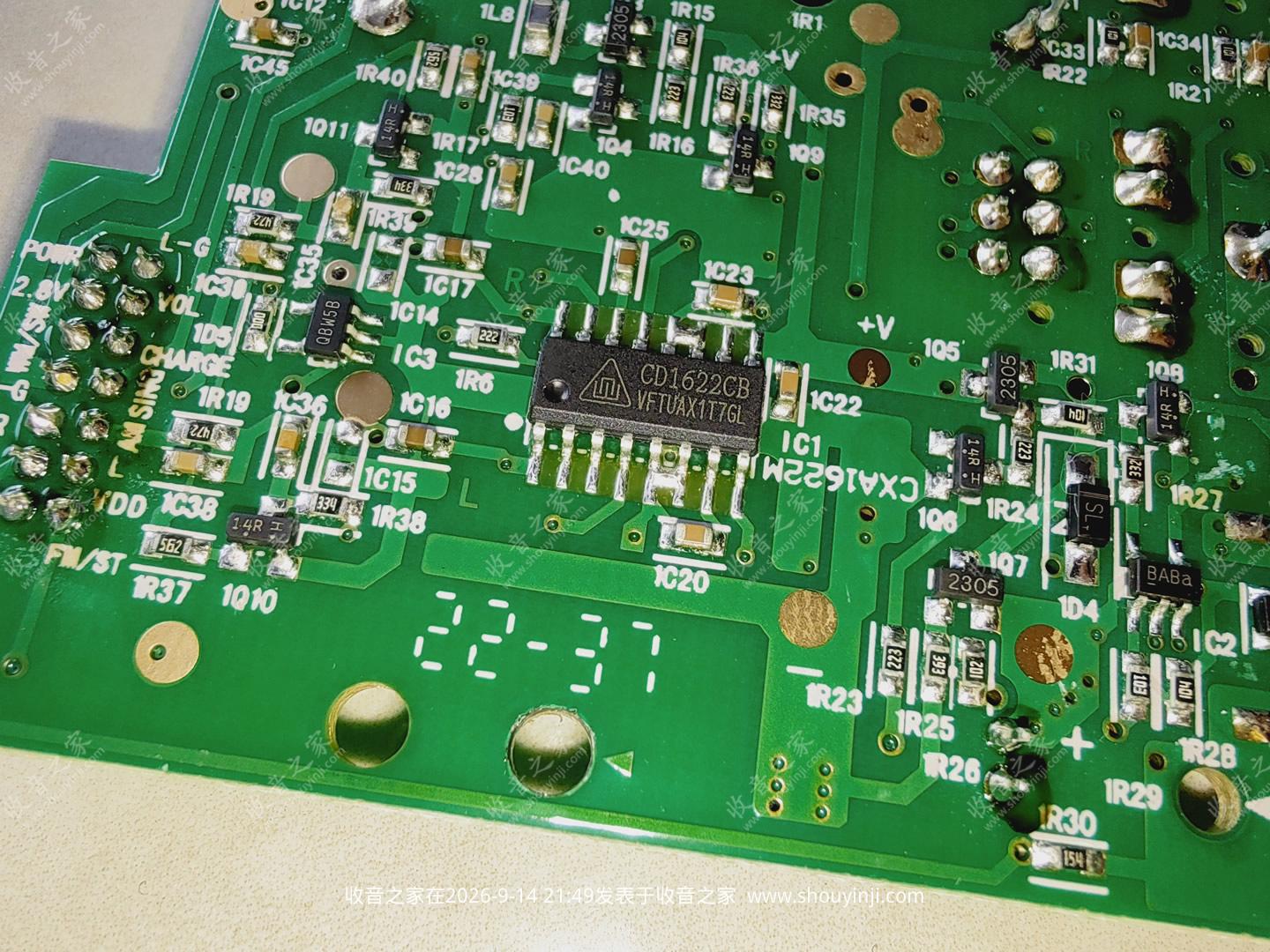

使用CD1622CB音频功放，输出功率为110mW×2（双通道）或320mW（BTL模式）

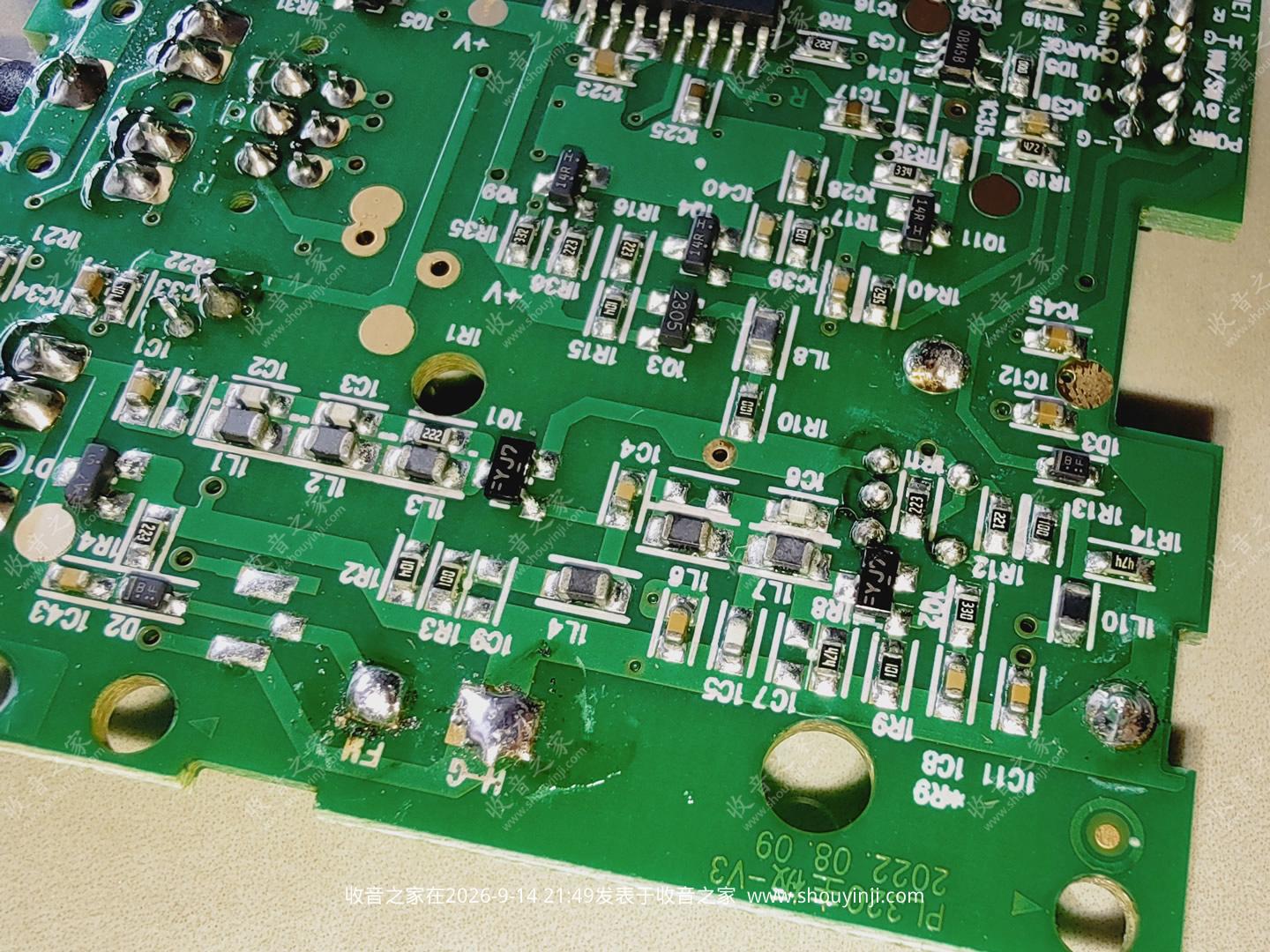

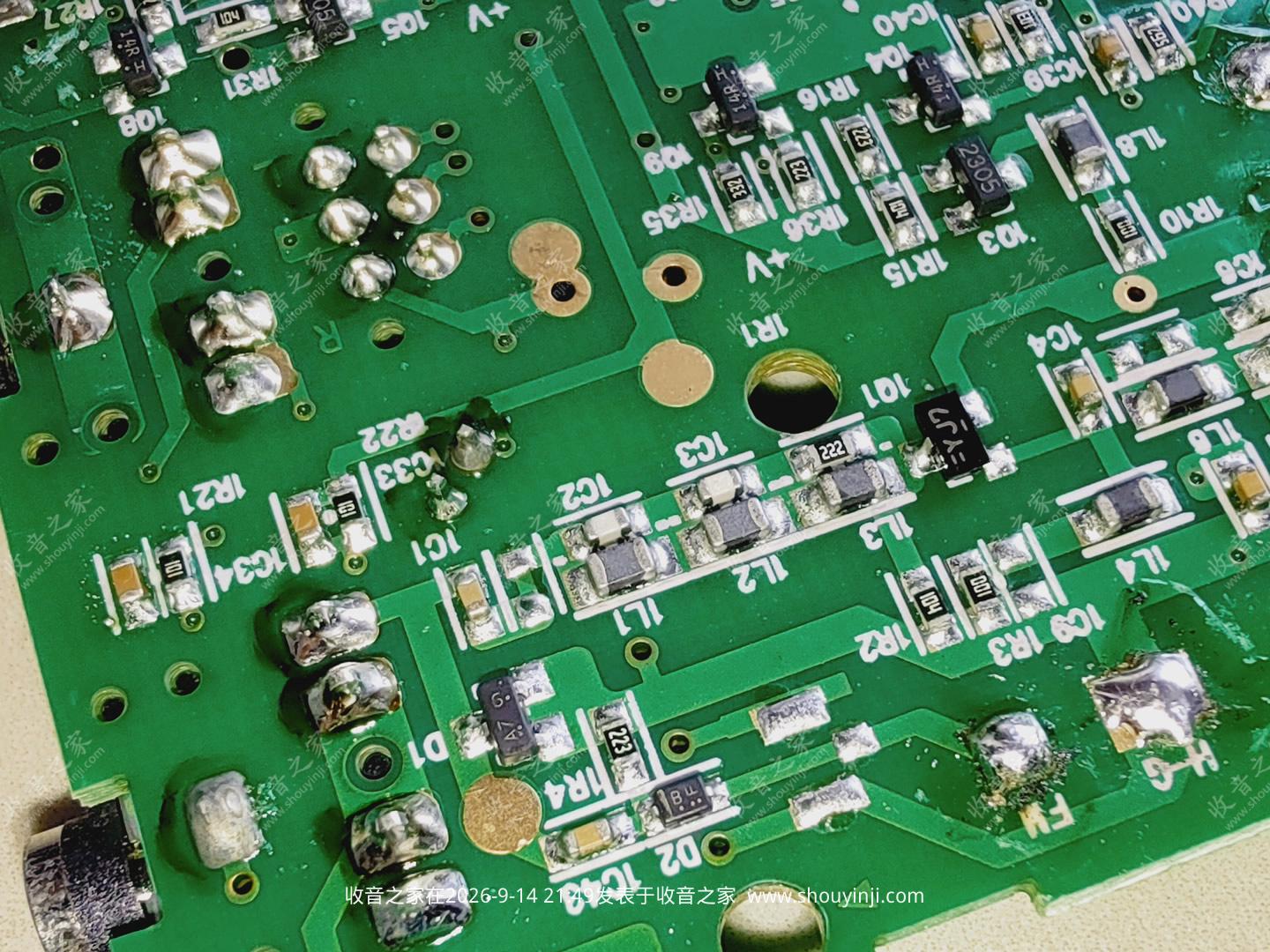

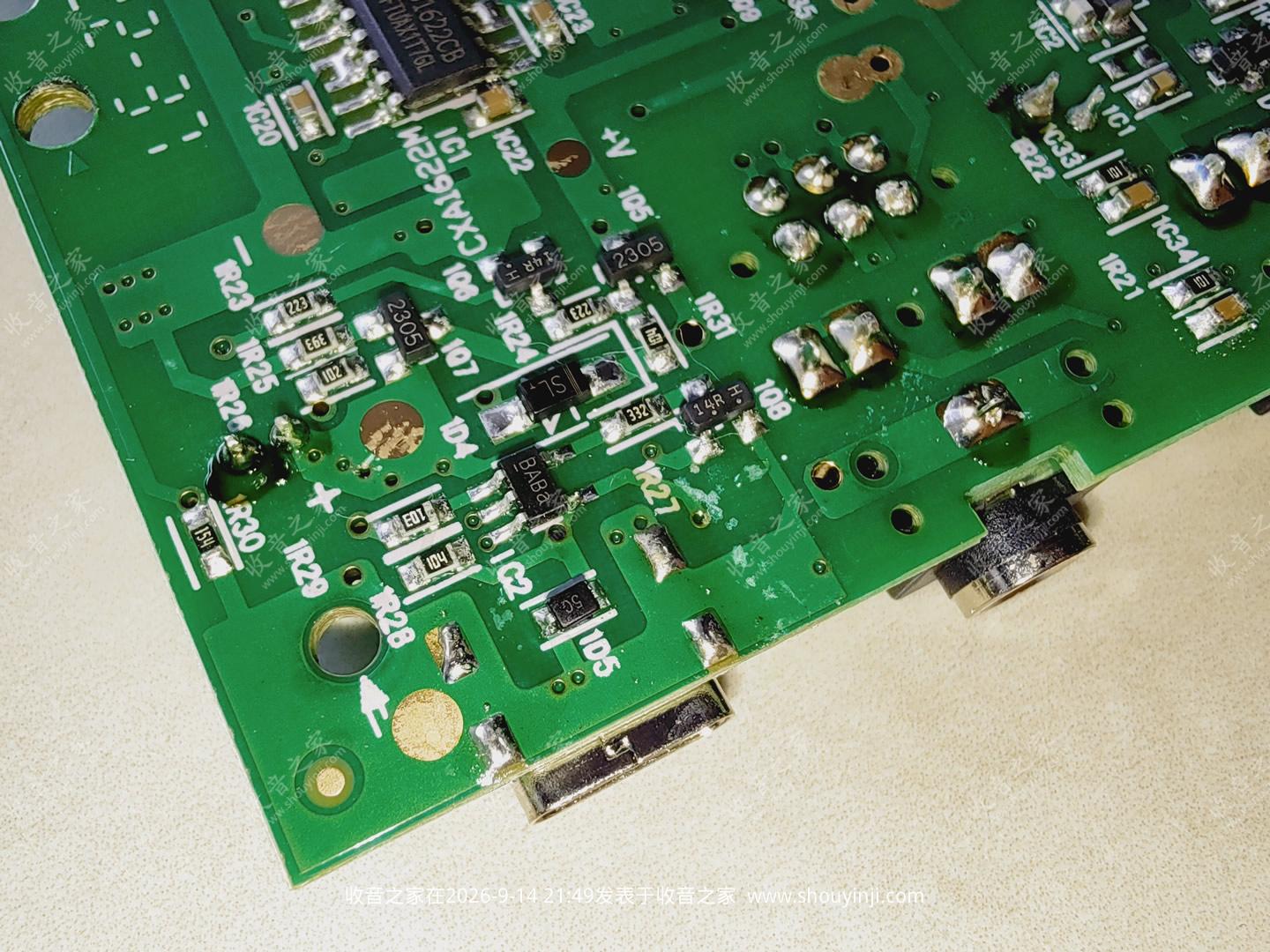

这是买的全新机，居然耳机座、天线座都是这样的“焊接”。。。

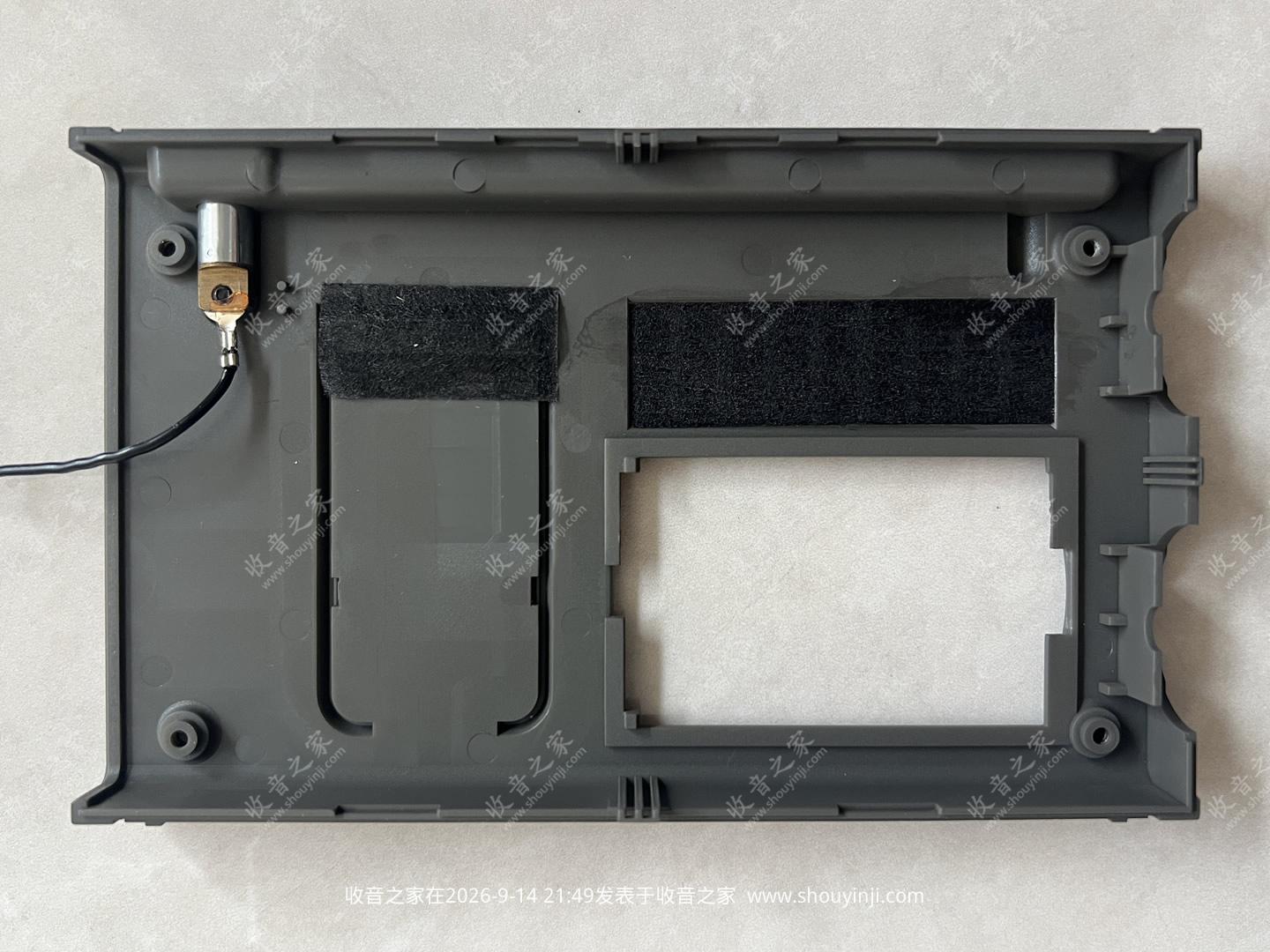

未变过的“模具”

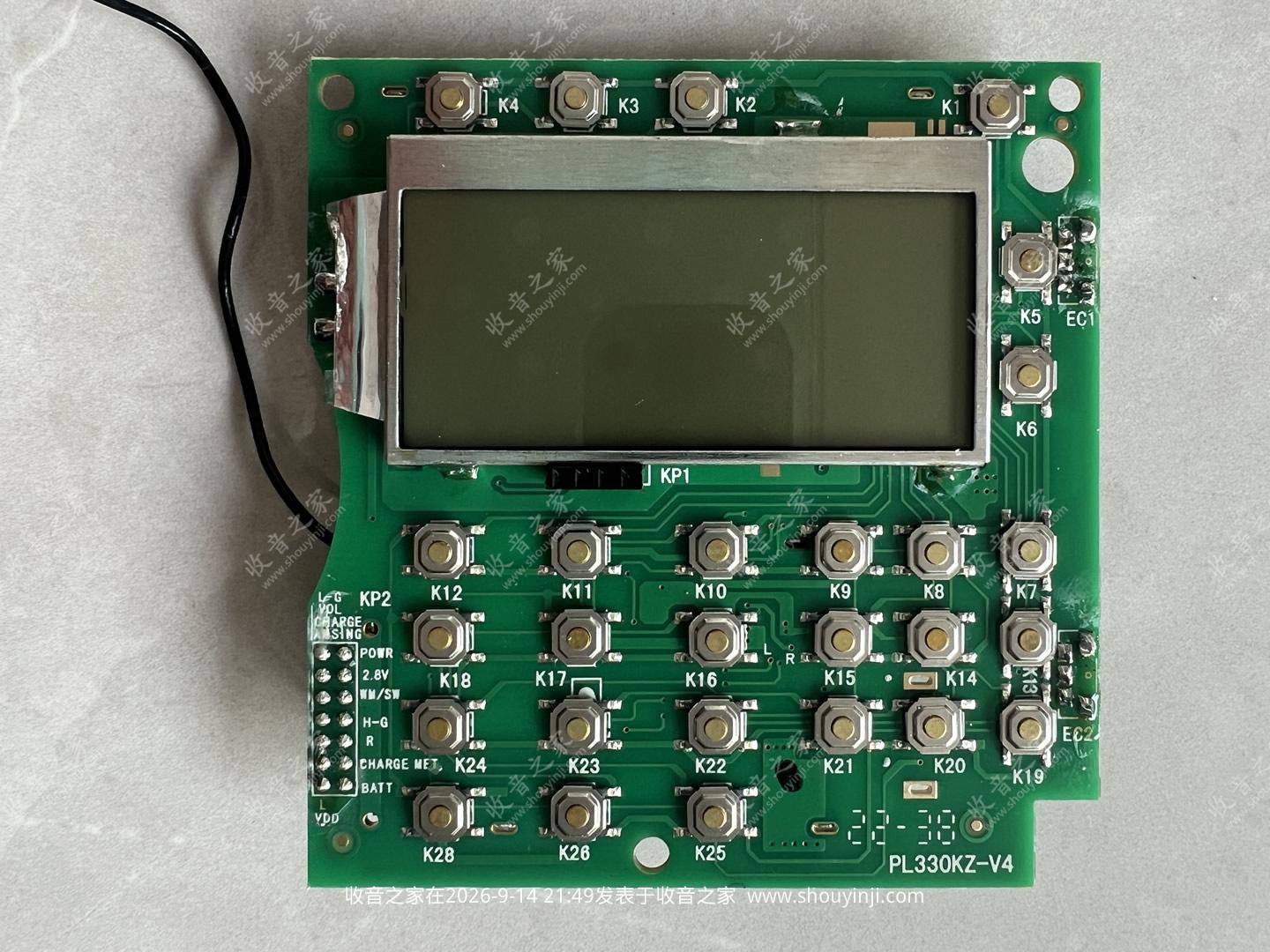

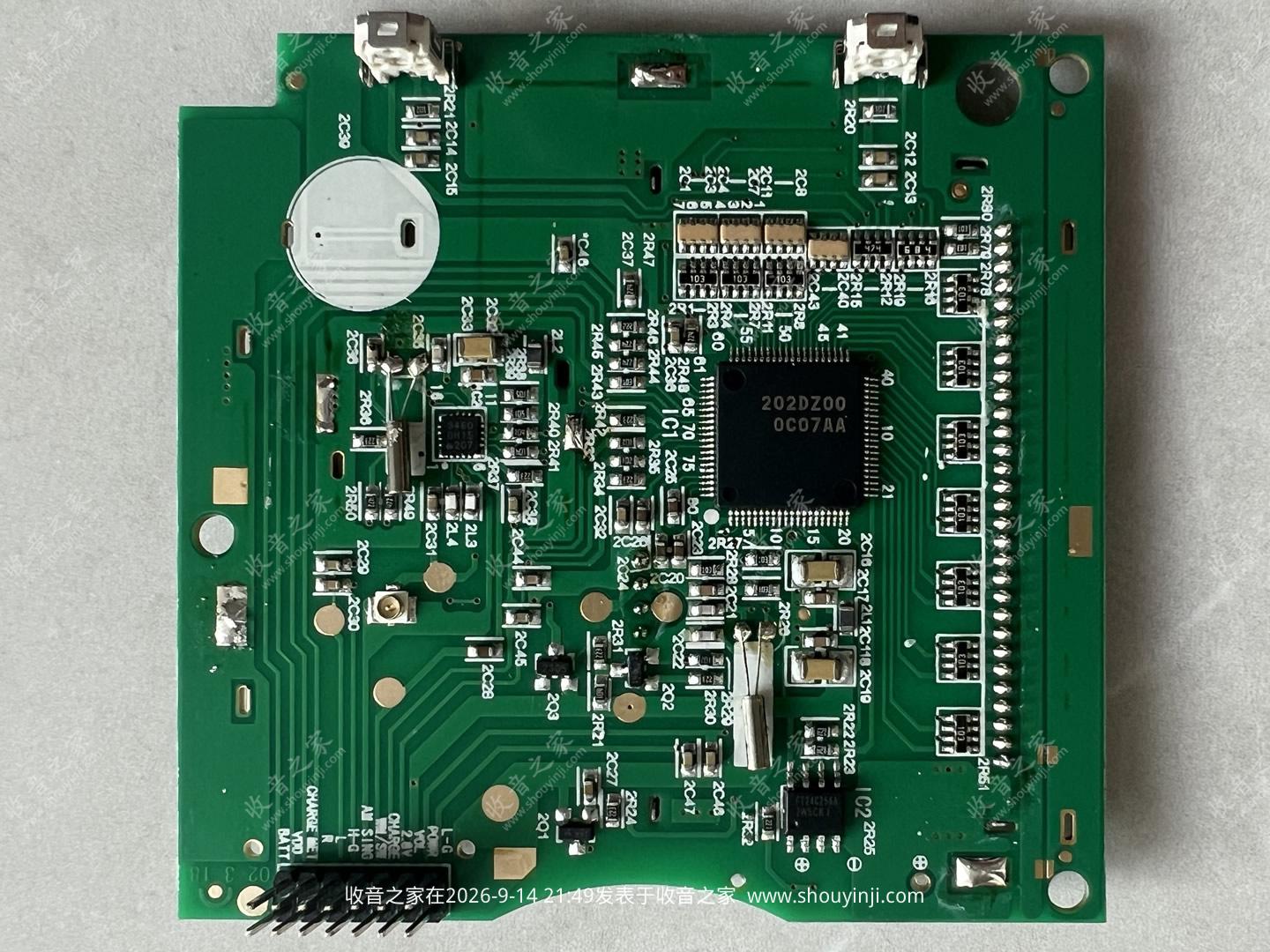

操作面板

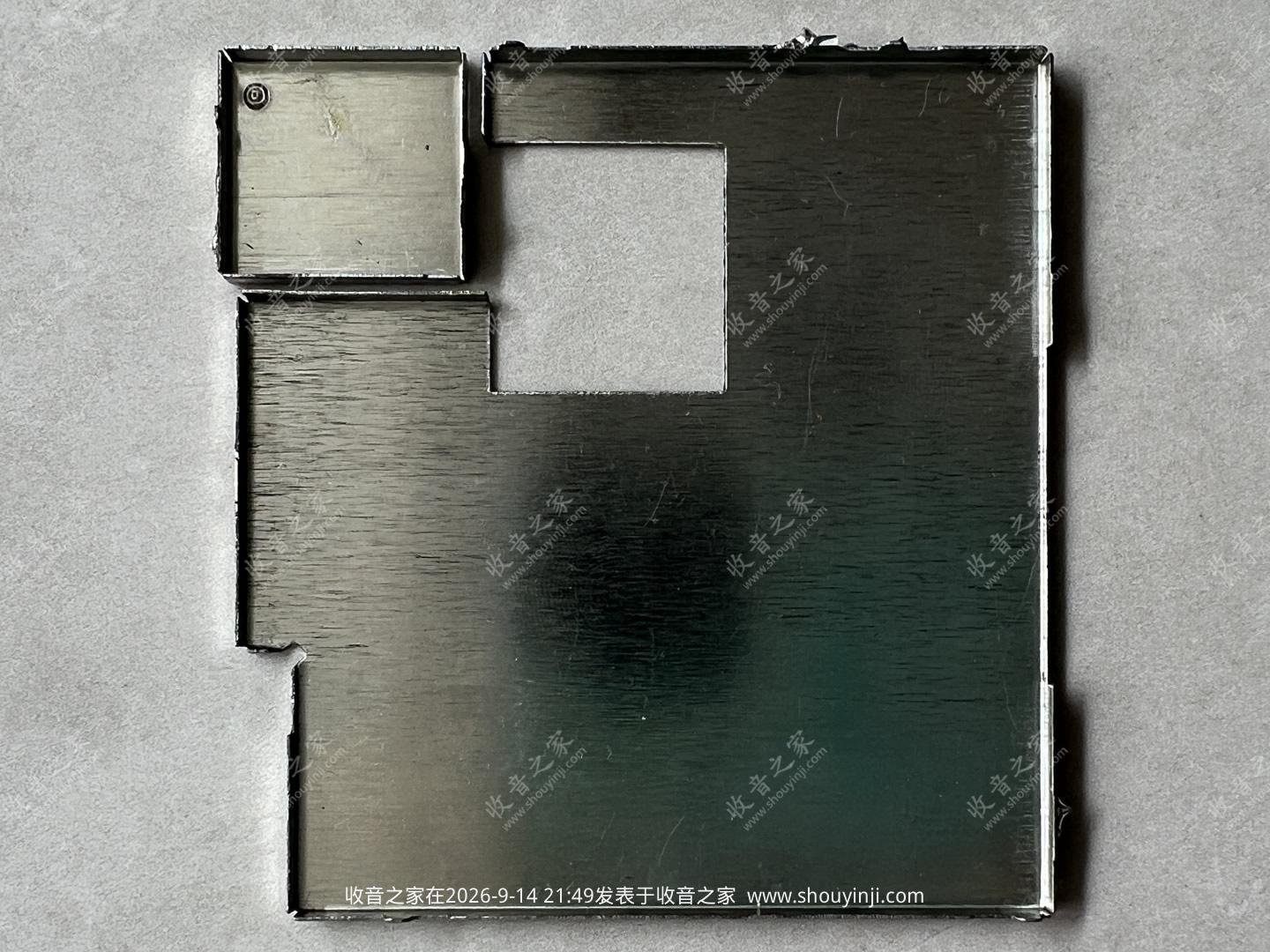

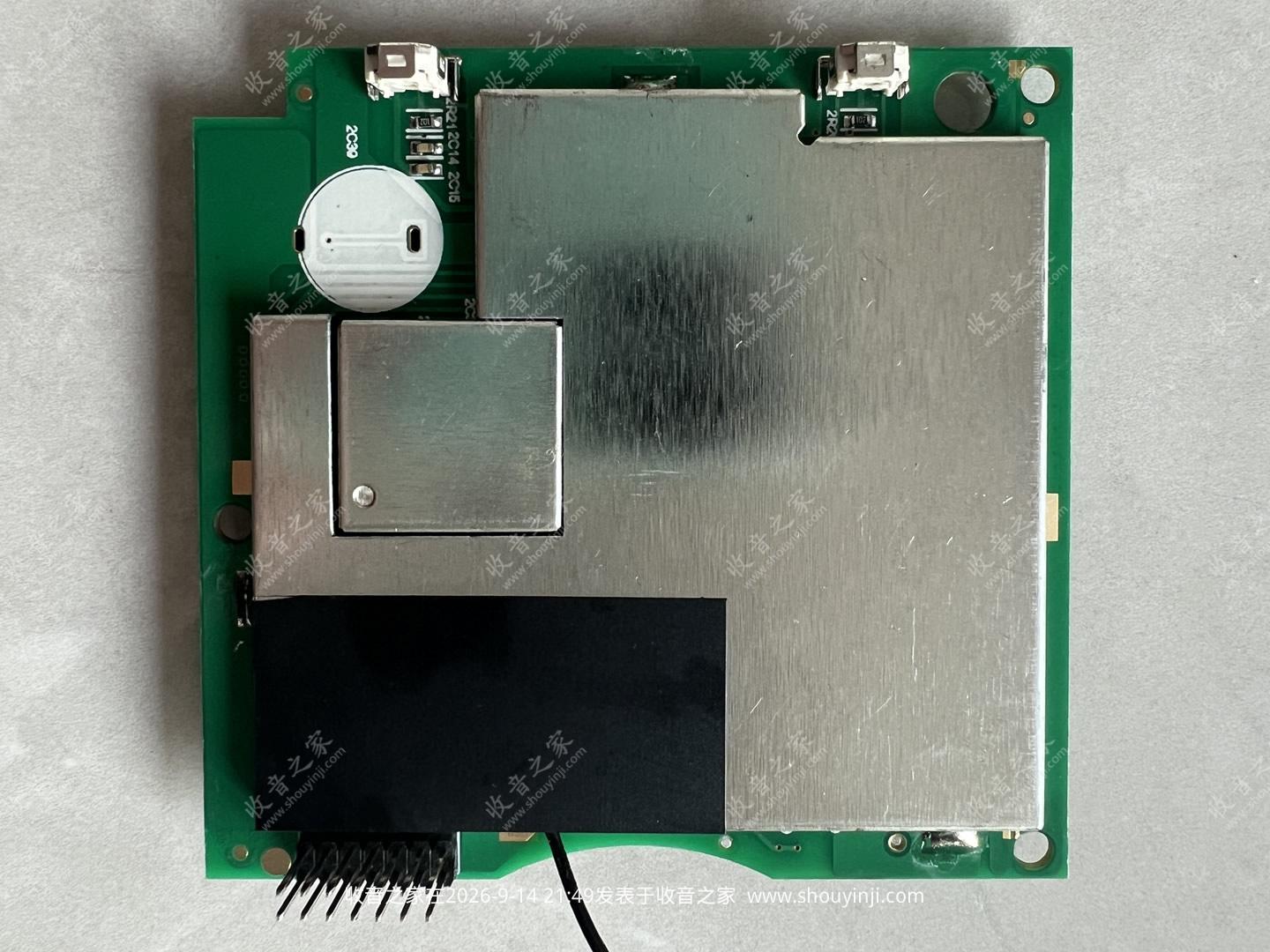

屏蔽罩很大，几乎把元器件都“藏起来”了

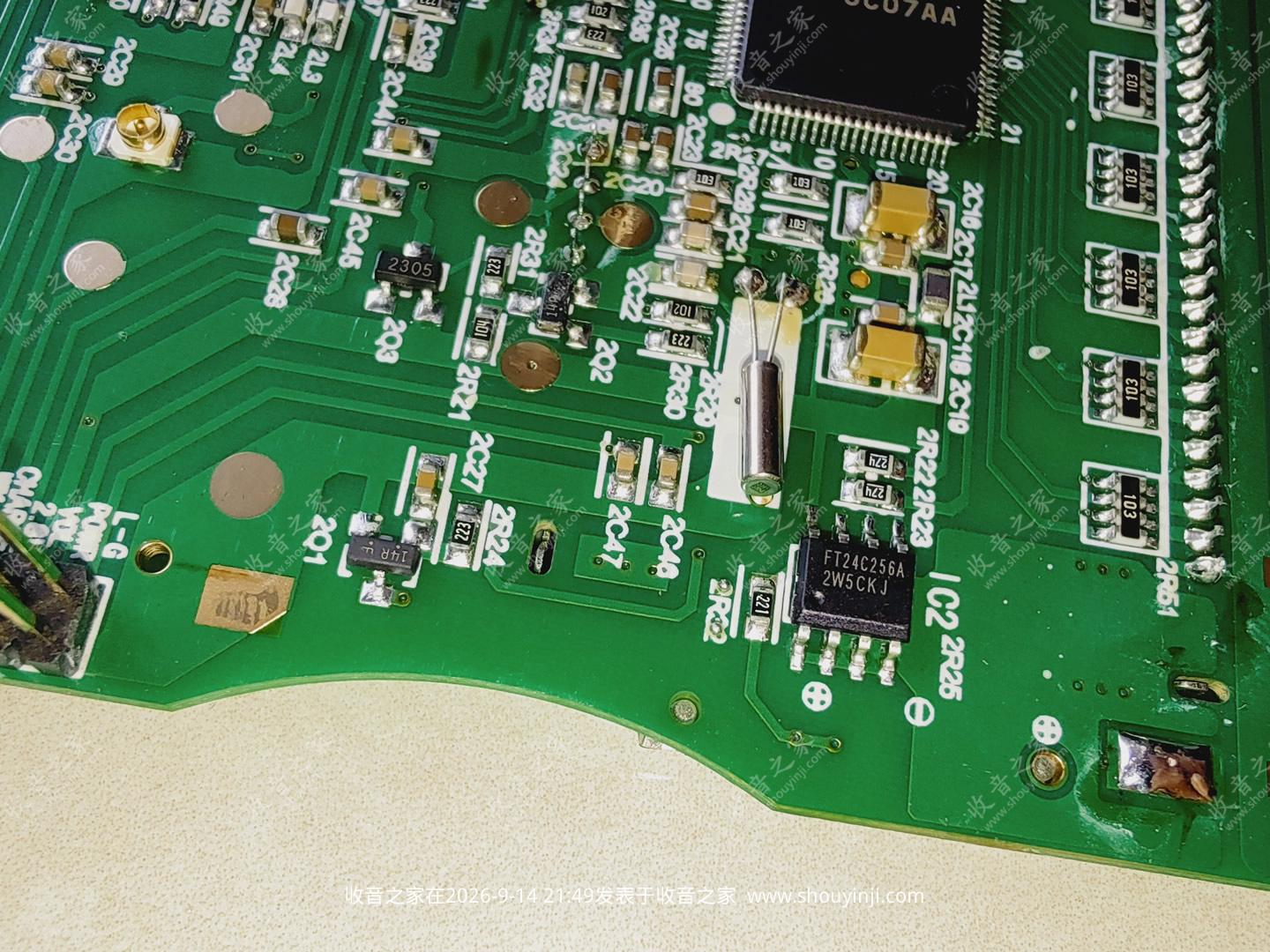

FT24C256A是256Kbit 串行 EEPROM 存储芯片‌

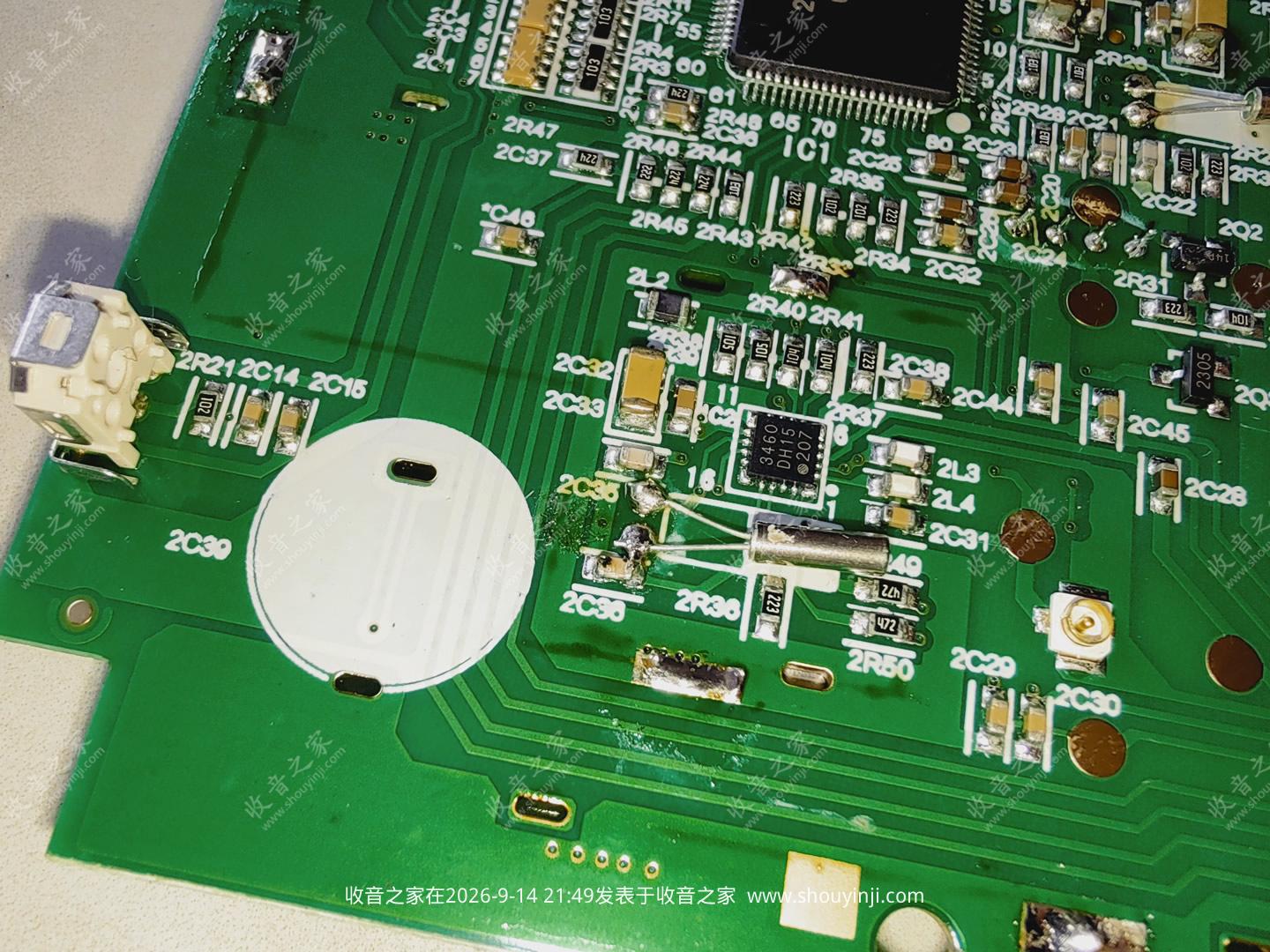

使用Si4734 DSP芯片

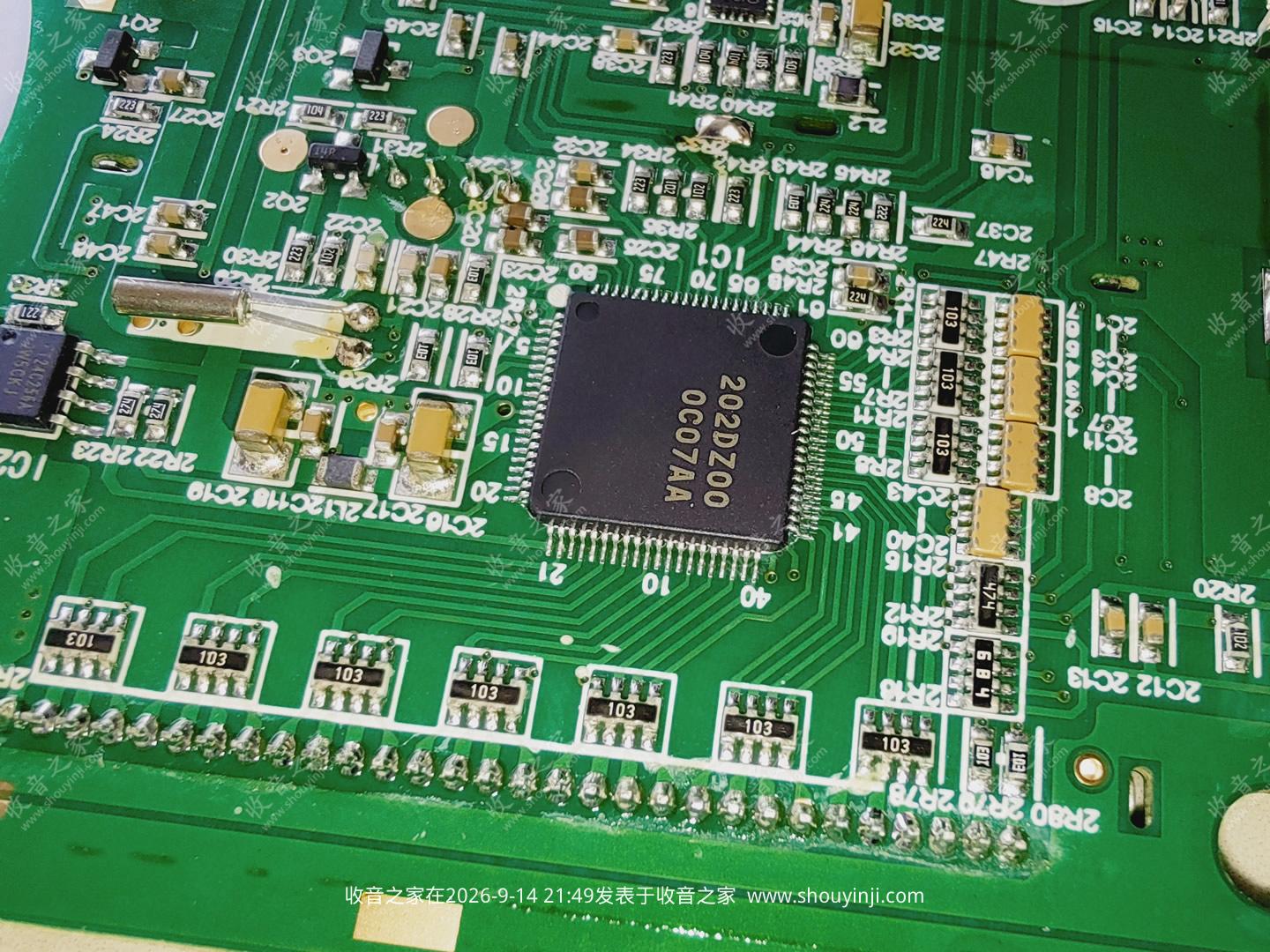

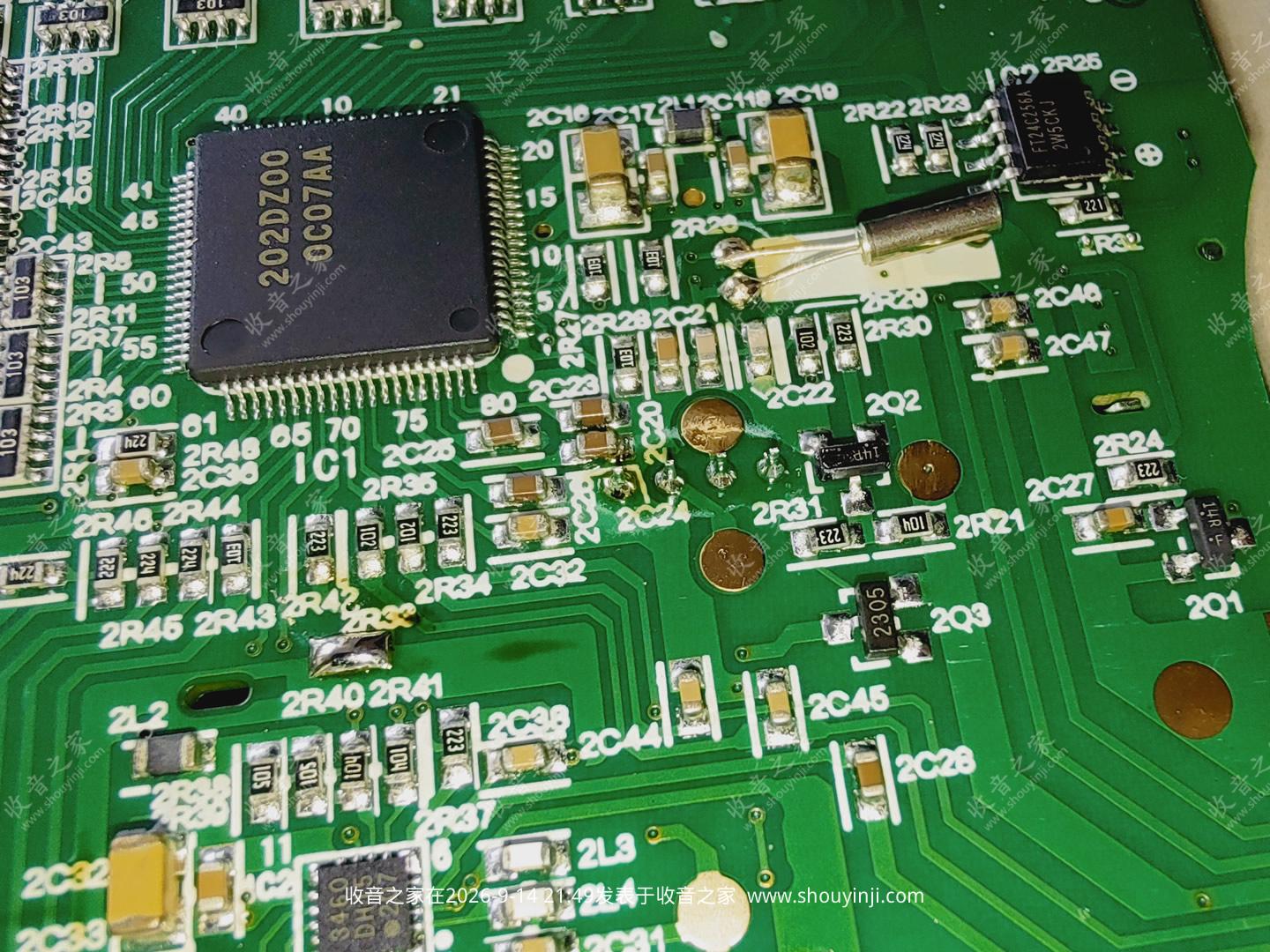

202DZ000C07AA是LCD屏驱动IC

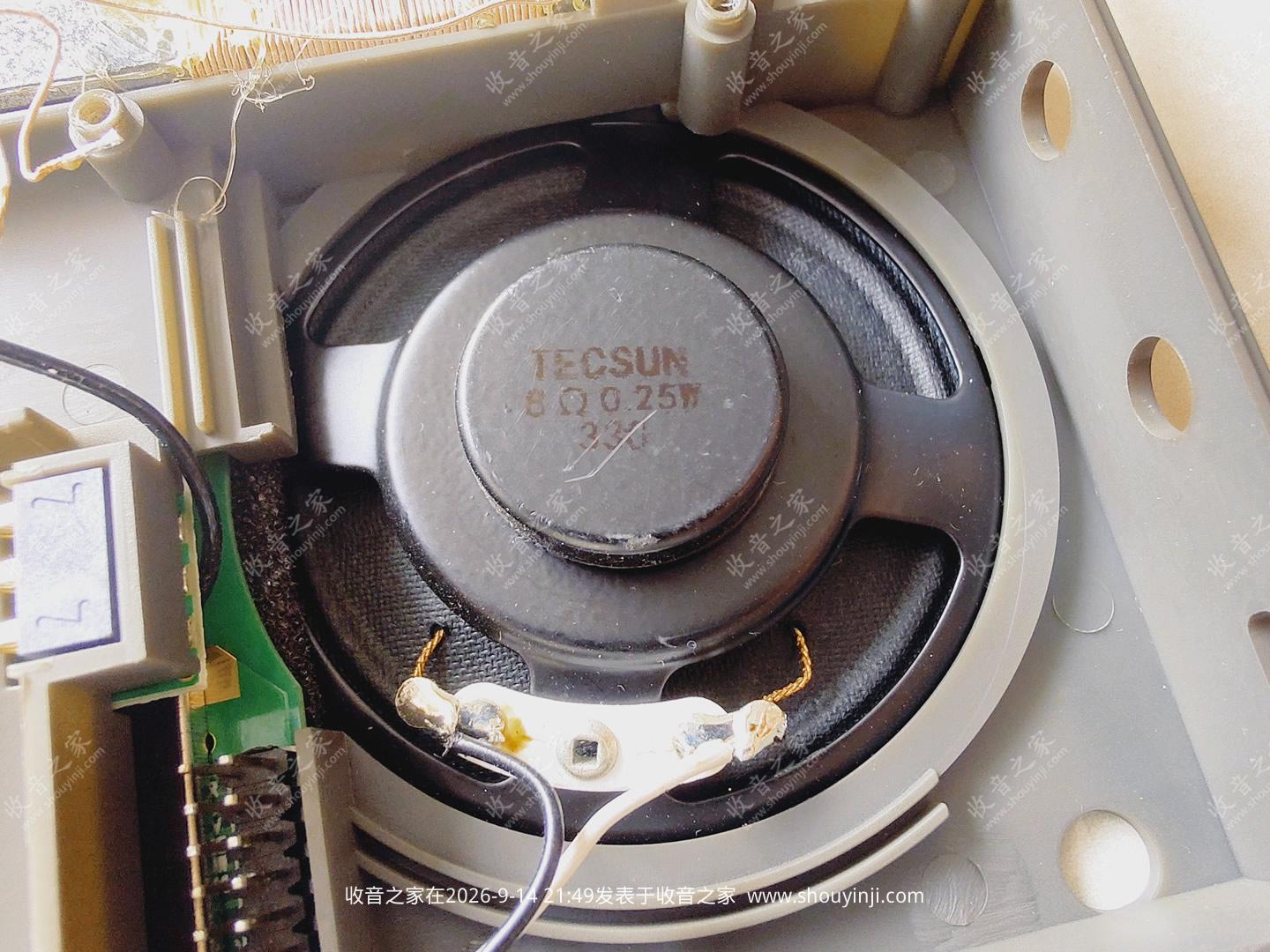

德生定制喇叭 8Ω 0.25W

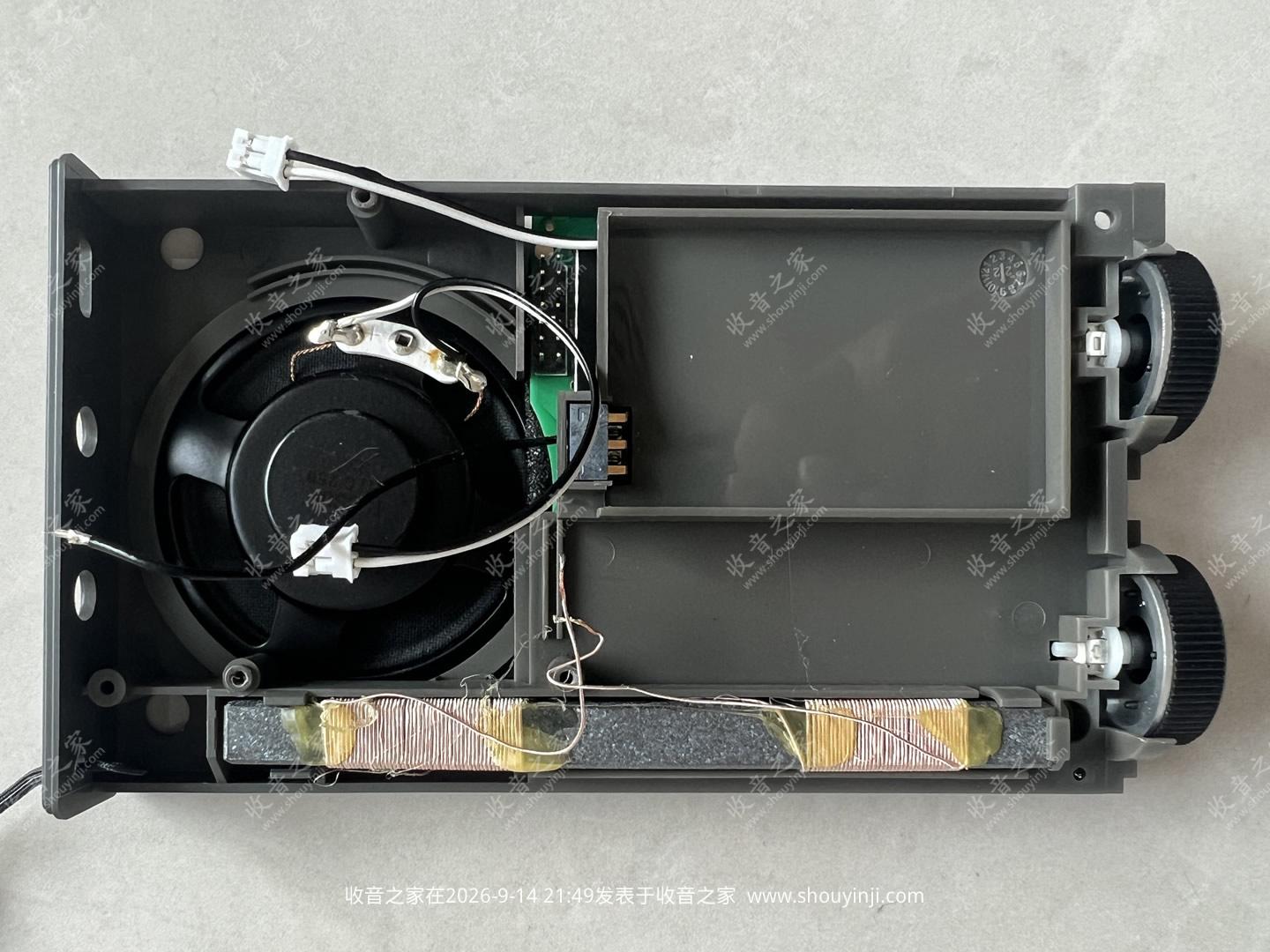

磁棒天线很长，但具体多长没测量

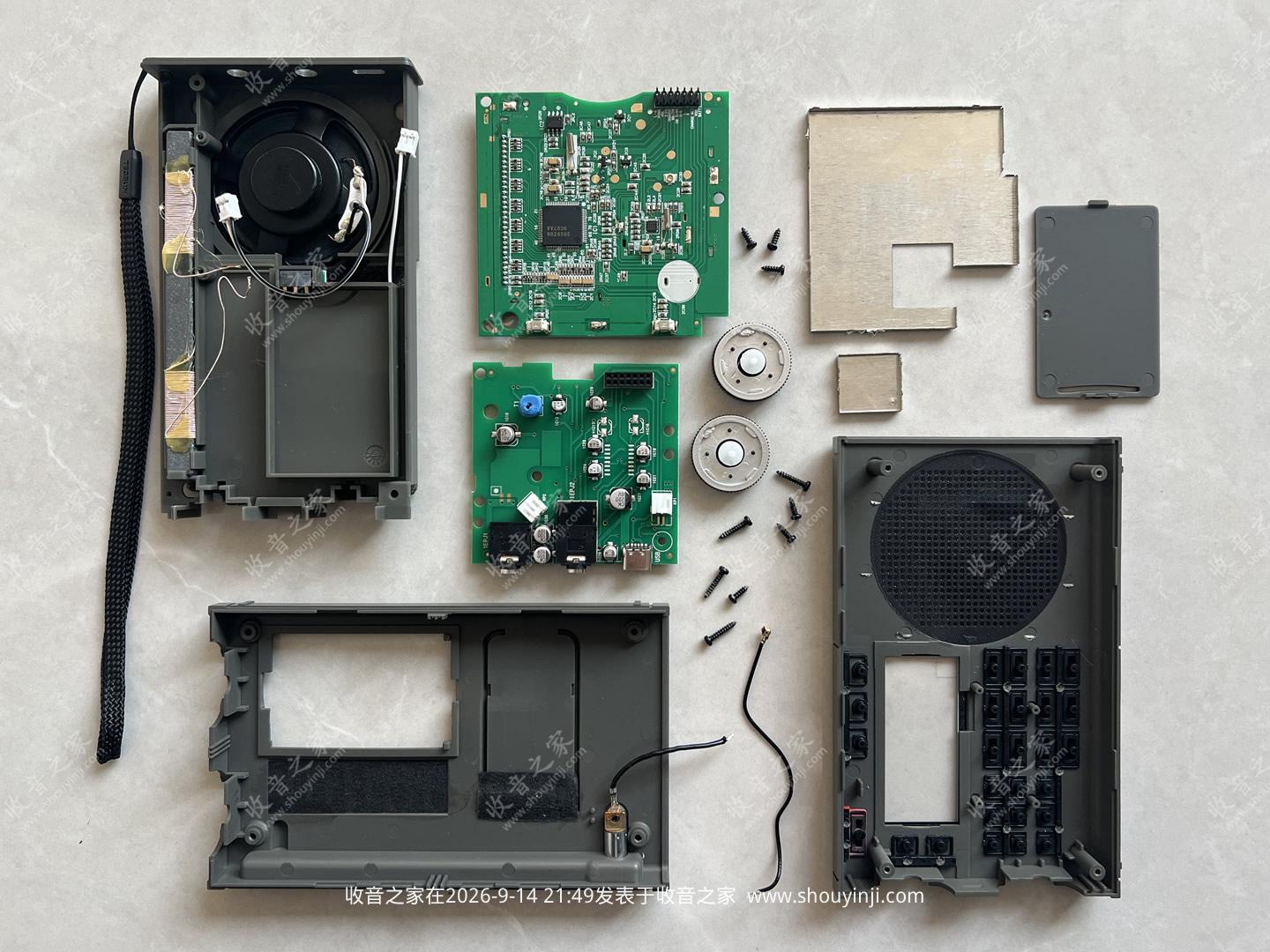

集合照
