HX118-2 超外差式AM收音机

[复制链接]
累计签到:8 天
连续签到:1 天

管理员

Rank: 9Rank: 9Rank: 9

威望:12
金钱:299
贡献:0
魅力:0
赫币:41


在线时间:67 小时
注册时间:2020-8-30
最后登录:2021-1-21

发表于 2020-9-6 11:25:50 | 显示全部楼层 |阅读模式
       本次付邮赠送数量五套(按跟帖的顺序赠送,请跟帖“要一套”并写上地区),每位会员仅限一套,收货后第一位在“DIY专区”发组装焊接图文帖子的会员返还邮费(http://www.shouyinji.com/forum-46-1.html),全部统一时间发货。

       仅限以下地区(运费10元):
湖北/江西/上海/广东/江苏/浙江/安徽/湖南/河南/河北/福建

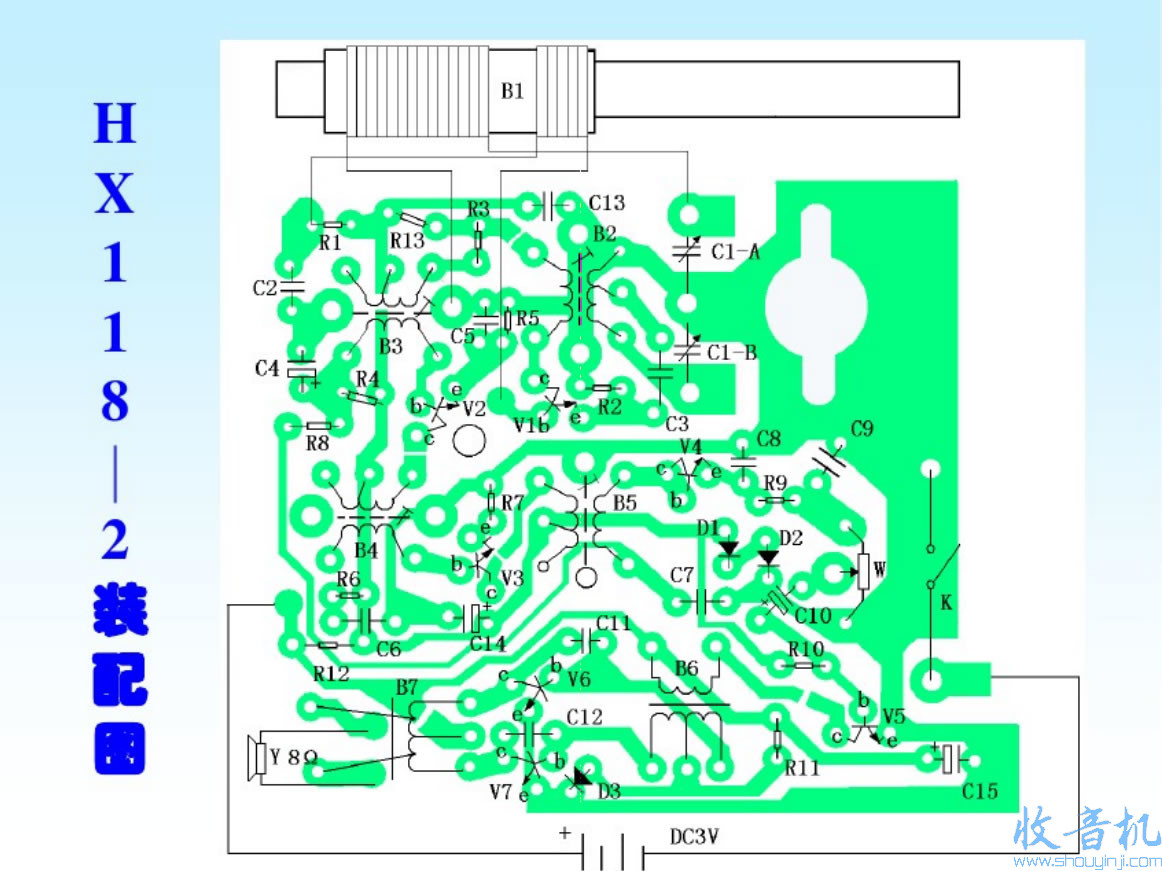

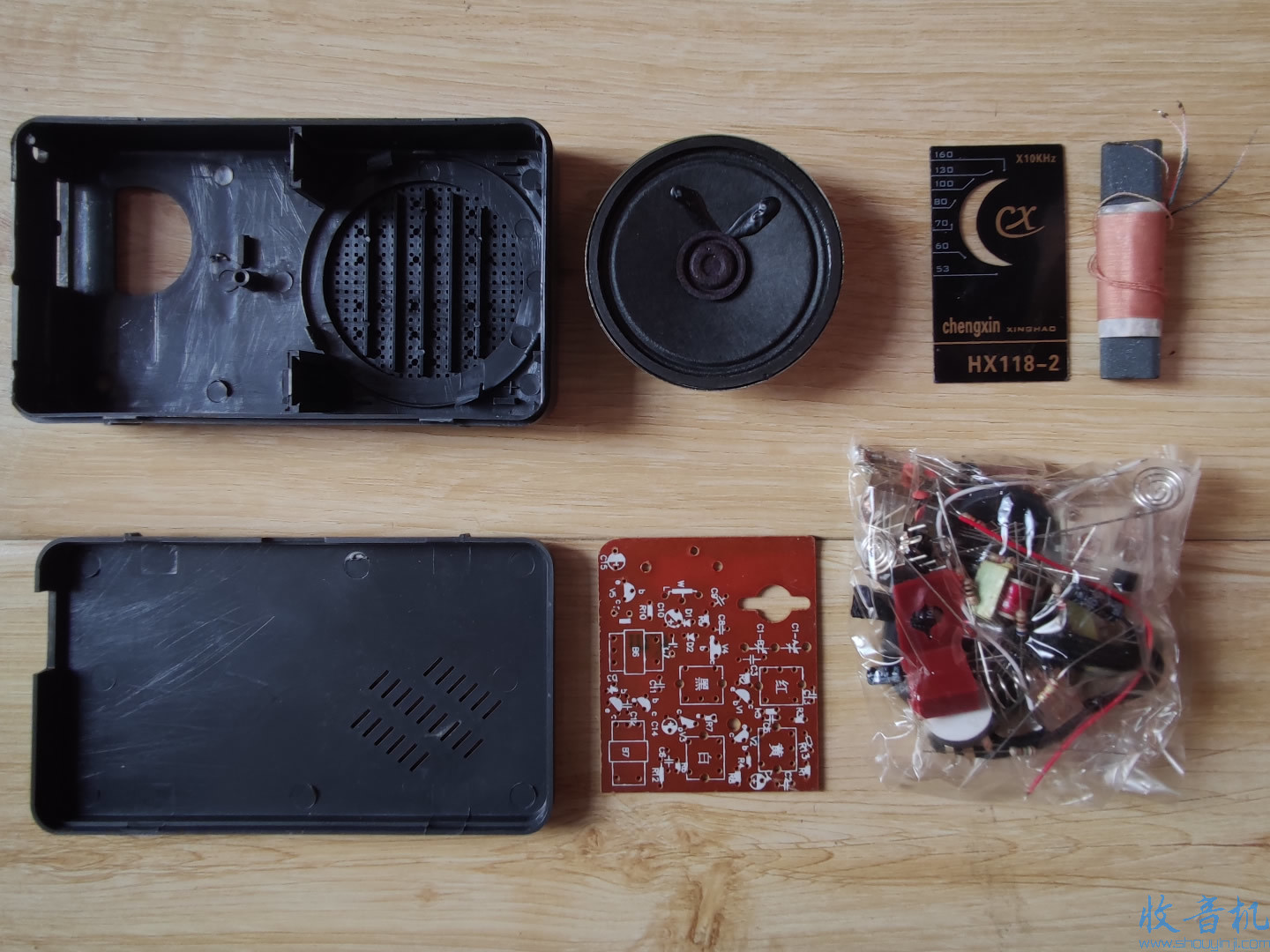

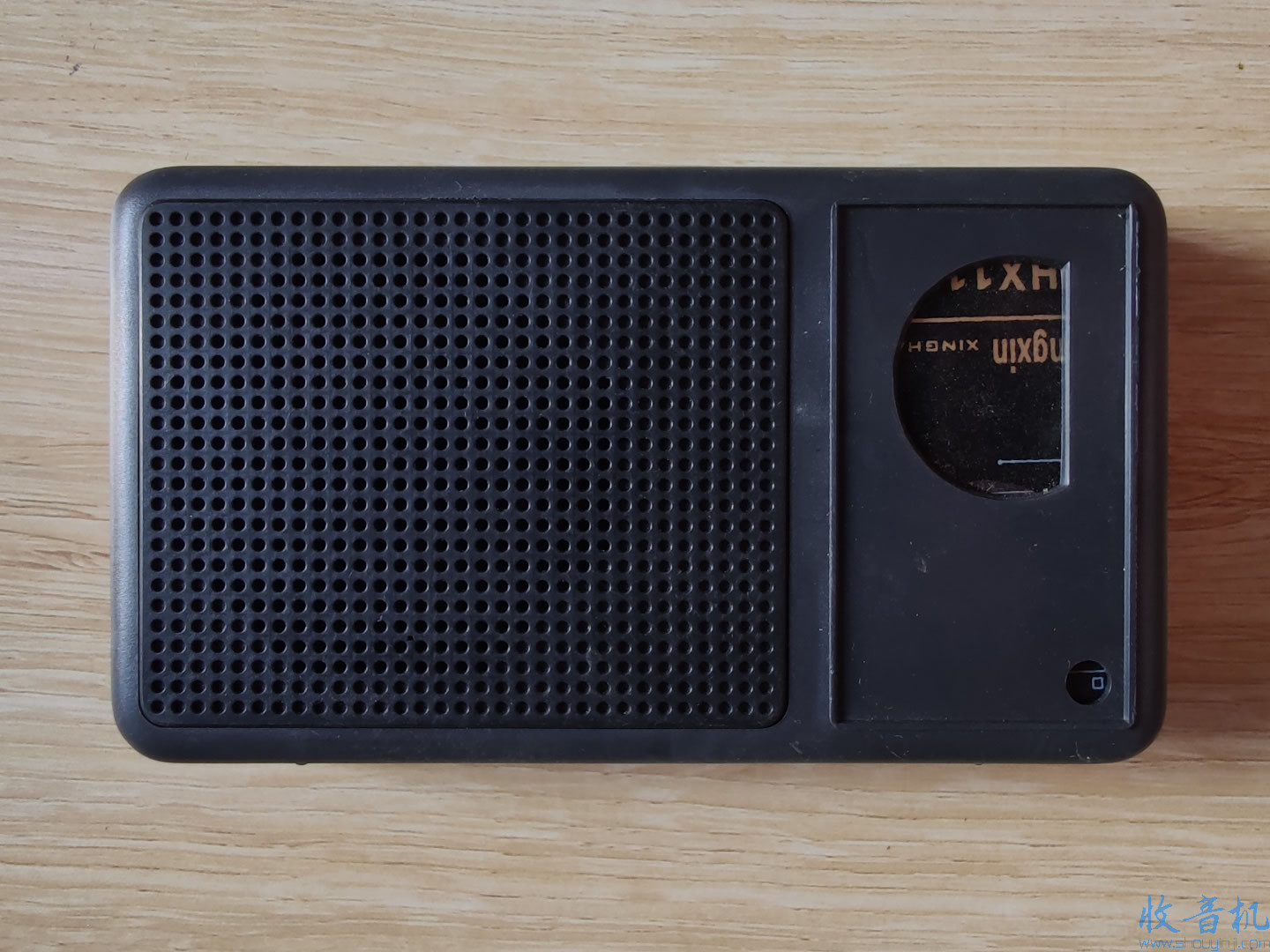

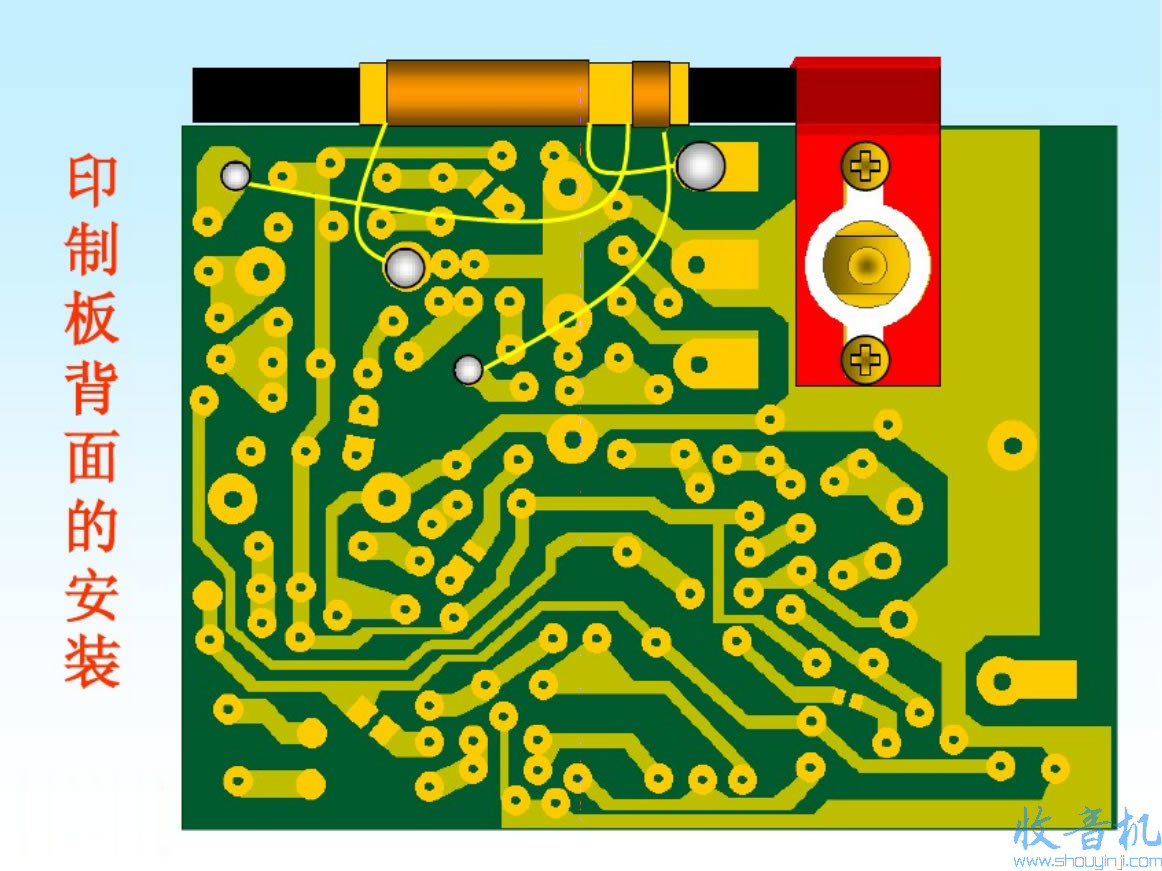

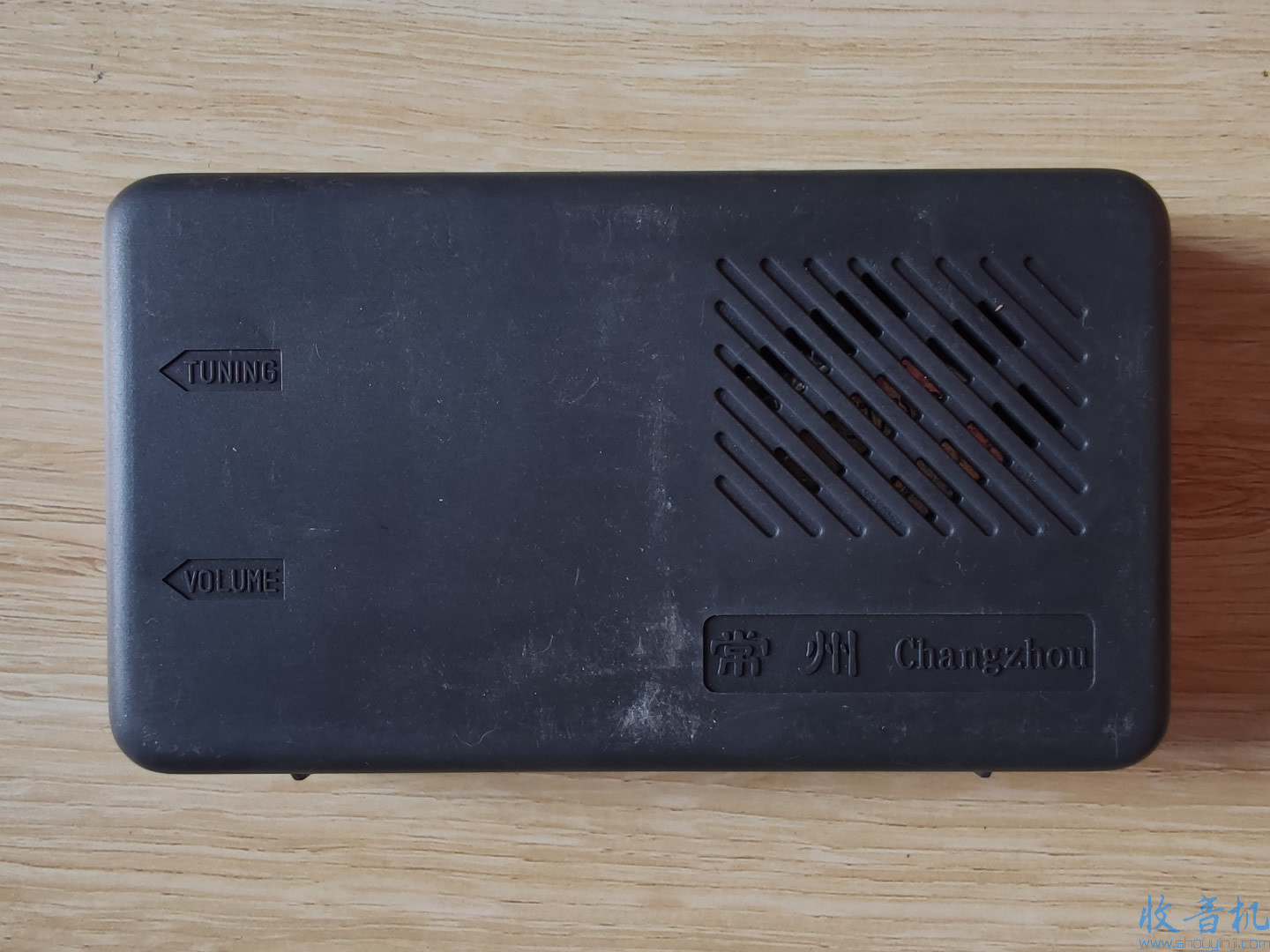

       该收音机采用全硅管标准二级中放电路,由3V直流电压供电。为了提高功放的输出功率,3V直流电压经滤波电容C15去耦滤波后,直接给低频功率放大器供电。前面各级电路是用3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后(稳定电压为1.4V)供电的。其目的是提高从变频级到中频放大级的电路静态工作点的稳定性,使之不会因电池电压降低而影响接收灵敏度,使收音机仍能正常工作。该收音机体积小巧、外观精致,便于携带。
   (1)频率范围:525~160s kHz。
   (2)中频频率:465Ⅱ比。
   (3)灵敏度:≤2mV/ms/N⒛dB。
   (4)选择性:习OdB四kHz。
   (5)输出功率:>180mW。
   (6)扬声器:Φ57mm,8Ω。
   (7)电源:3V(2节5号电池)。




回复

使用道具 举报

累计签到:27 天
连续签到:1 天

1 40 279

初级

Rank: 2

威望:1
金钱:238
贡献:0
魅力:0
赫币:141


在线时间:7 小时
注册时间:2020-8-31
最后登录:2021-1-22

发表于 2020-9-7 10:03:40 | 显示全部楼层
要一套 江苏
回复

使用道具 举报

累计签到:8 天
连续签到:1 天

管理员

Rank: 9Rank: 9Rank: 9

威望:12
金钱:299
贡献:0
魅力:0
赫币:41


在线时间:67 小时
注册时间:2020-8-30
最后登录:2021-1-21

 楼主| 发表于 2020-9-7 10:09:39 | 显示全部楼层

表弟,你也想玩玩!
回复

使用道具 举报

累计签到:27 天
连续签到:1 天

1 40 279

初级

Rank: 2

威望:1
金钱:238
贡献:0
魅力:0
赫币:141


在线时间:7 小时
注册时间:2020-8-31
最后登录:2021-1-22

发表于 2020-9-7 10:13:29 | 显示全部楼层
admin 发表于 2020-9-7 10:09
表弟,你也想玩玩!

对啊 我想练练手
回复

使用道具 举报

尚未签到

1 2 21

入门

Rank: 1

威望:0
金钱:19
贡献:0
魅力:0
赫币:30


在线时间:0 小时
注册时间:2020-9-7
最后登录:2020-9-25

发表于 2020-9-7 22:50:15 来自手机 | 显示全部楼层
要一套,广东四会
回复

使用道具 举报

累计签到:8 天
连续签到:1 天

管理员

Rank: 9Rank: 9Rank: 9

威望:12
金钱:299
贡献:0
魅力:0
赫币:41


在线时间:67 小时
注册时间:2020-8-30
最后登录:2021-1-21

 楼主| 发表于 2020-9-8 09:45:22 | 显示全部楼层
zq3332427 发表于 2020-9-7 22:50
要一套,广东四会

好的,确认第二套!
回复

使用道具 举报

累计签到:25 天
连续签到:1 天

1 29 177

初级

Rank: 2

威望:0
金钱:148
贡献:0
魅力:0
赫币:178


在线时间:5 小时
注册时间:2020-12-11
最后登录:2021-1-17

发表于 2020-12-14 17:17:36 | 显示全部楼层
我要一套,浙江杭州
回复

使用道具 举报

累计签到:76 天
连续签到:56 天

中级

Rank: 3Rank: 3

威望:202
金钱:1052
贡献:2
魅力:0
赫币:452


在线时间:185 小时
注册时间:2020-8-31
最后登录:2021-1-22

发表于 2020-12-14 20:13:35 | 显示全部楼层
hank987654 发表于 2020-12-14 17:17
我要一套,浙江杭州

好的,加QQ群了?没加的话先加进来!
QQ群:1036991189
回复

使用道具 举报

累计签到:76 天
连续签到:56 天

中级

Rank: 3Rank: 3

威望:202
金钱:1052
贡献:2
魅力:0
赫币:452


在线时间:185 小时
注册时间:2020-8-31
最后登录:2021-1-22

发表于 2021-1-5 21:04:43 | 显示全部楼层
本帖最后由 amani77 于 2021-1-6 15:35 编辑
hank987654 发表于 2020-12-14 17:17
我要一套,浙江杭州

不好意思,才发货!
