松下RQ-SX88V磁带随身听惰轮分析打理

收音之家

        我曾经拥有过松下的77v和88v磁带随身听，对它的钟爱源自大学时候的情怀。虽然是松下后期的产品，也非顶级型号，但是它省电，有颜值，当年也是令我爱不释手。然而20年后，松下这个SX系列机芯的设计短板逐渐暴露出来了，主要问题是两根皮带老化粘连断裂，再有就是塑料材质的惰轮套子老化断裂，这两个问题都是致命的，因此市面上大量机器几乎都是磁带部分故障，要么播放磁带彻底没反应，要么走带无力有颤音绞带等，也由于这些普遍问题，加上打理繁琐，松下机的价格非常低廉，往往在百元左右，当年可是1000多元的高端机。以下具体谈一谈它的设计缺陷和打理经验。
        先说一说磁带机芯的主要组成部分和功能。最简单最基本的机芯由几大部分组成: 主导轴，压带轮，收带轮和磁头。磁头将磁带携带的音频信息由磁转换为电signal。为了准确还原音频信息，磁带相对于磁头的移动速度也就是带速和抖晃率都是有标准要求的，不能太快也不能太慢，不能有太大的抖动，否则声音会跑调失真。磁带的平稳行走主要由压带轮和主导轴实现，压带轮和主导轴将磁带适当压紧，主导轴由伺服电机通过皮带齿轮机构驱动，配合压带轮一起拖动磁带前进，当然也有电机直驱的例如索尼DD系列。这里是十分关键的环节，如果主导轴轴套磨损严重发生径向晃动那必将产生颤音甚至绞带。另外，压带轮如果过脏，橡胶老化变硬或者有压痕等不均匀的情况也会导致颤音或者胶带，必须更换。收带轮的作用就是负责将磁头读过的磁带卷起来，它背后有一个非常巧妙的自适应机构是本文重点。磁带的带速始终是恒定的，但是对于收带轮来说，磁带在整个播放过程中，尤其是头部和尾部，需要的转速都不同。道理很简单，收带轮是一个圆盘，带速就是圆盘的线速度，线速度一定，圆盘直径越小角速度越快，反之越慢，因此磁带播放头部的时候，收带轮转速快，播放到尾部就会变慢。为了达到这个目的，机芯收带轮驱动环节引入了一个叫做惰轮的装置，它其实就是一个离合器，通过自身的打滑来自适应不同的角速度要求。惰轮有两个靠轮中间垫入毛毡实现力矩传递和打滑的作用，靠轮通过宝塔弹簧来压紧。
        松下这个SX机芯出的最大问题就出在惰轮的压紧装置上，惰轮压套是过盈配合套在底部塑料轮上的，时间久了塑料材质发生老化变脆强度不够而发生断裂，这会导致靠轮压不紧力矩传递不够而发生收带异常或者有颤音等问题，宝塔弹簧弹性下降，毛毡垫子磨损严重也比较常见，解决办法都只有更换，网上可以买到民间自制的配件，还是比较好用的。本文主要就是分享更换方法和一些细节问题。该机的设计非常的不利于一般的打理维修，需要将主板与机芯分离才可以操作，这个就不如索尼做的人性化了。另外，这个机芯使用两根皮带，也必须更换，并将驱动轮，主导轮槽内的皮带残留清除干净，否则换了新皮带也会有颤音，切记。

更换步骤

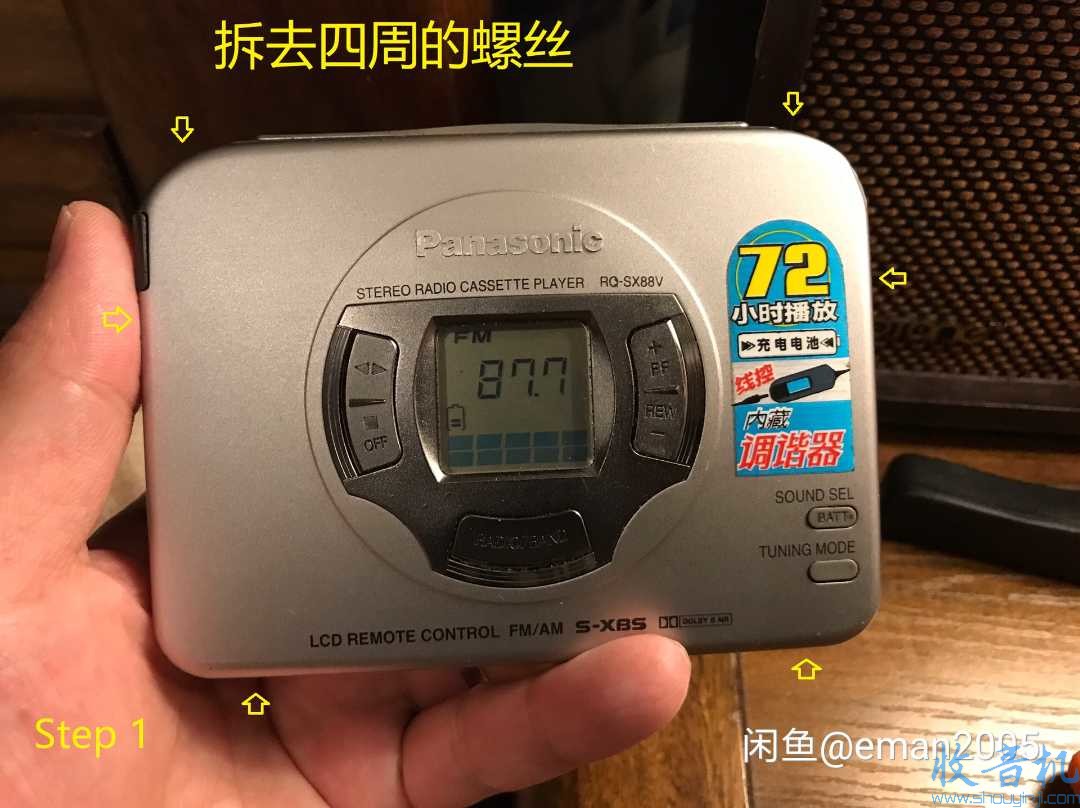

1. 去拆机器四周的螺丝，打开前盖

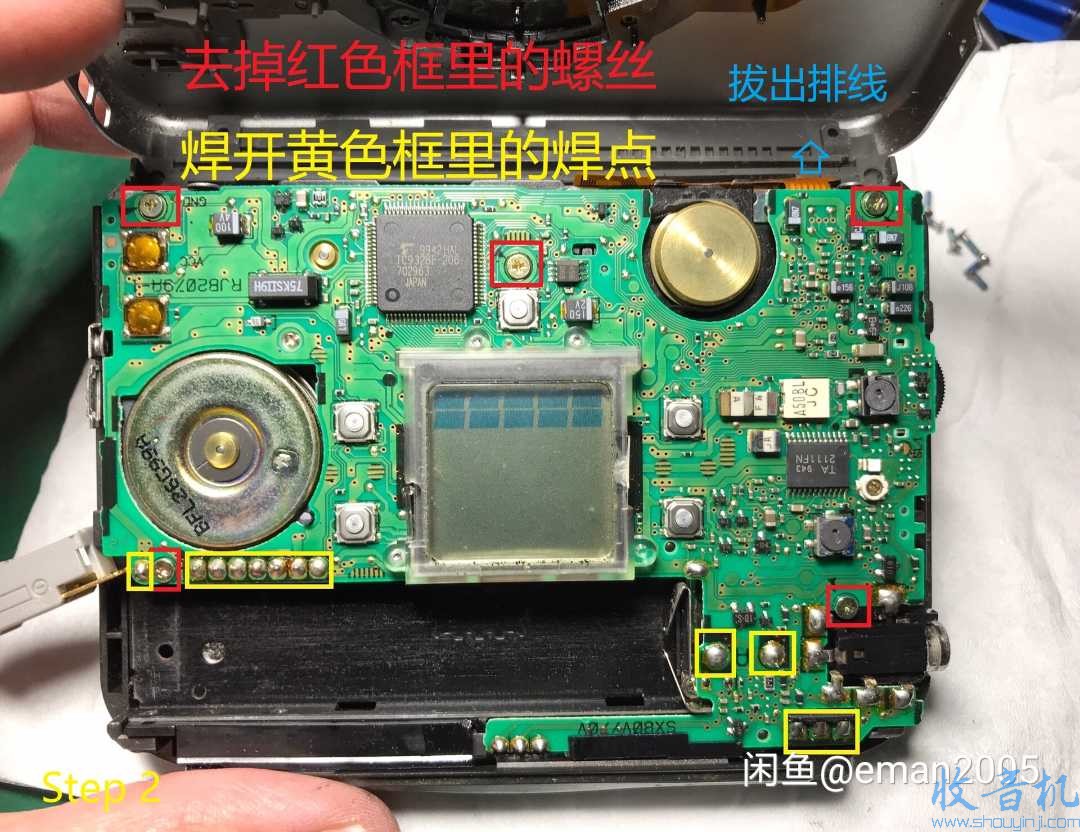

2. 去拆红框内的螺丝，去除黄框内的焊点，拔出排线
3. 取下老化断裂的皮带

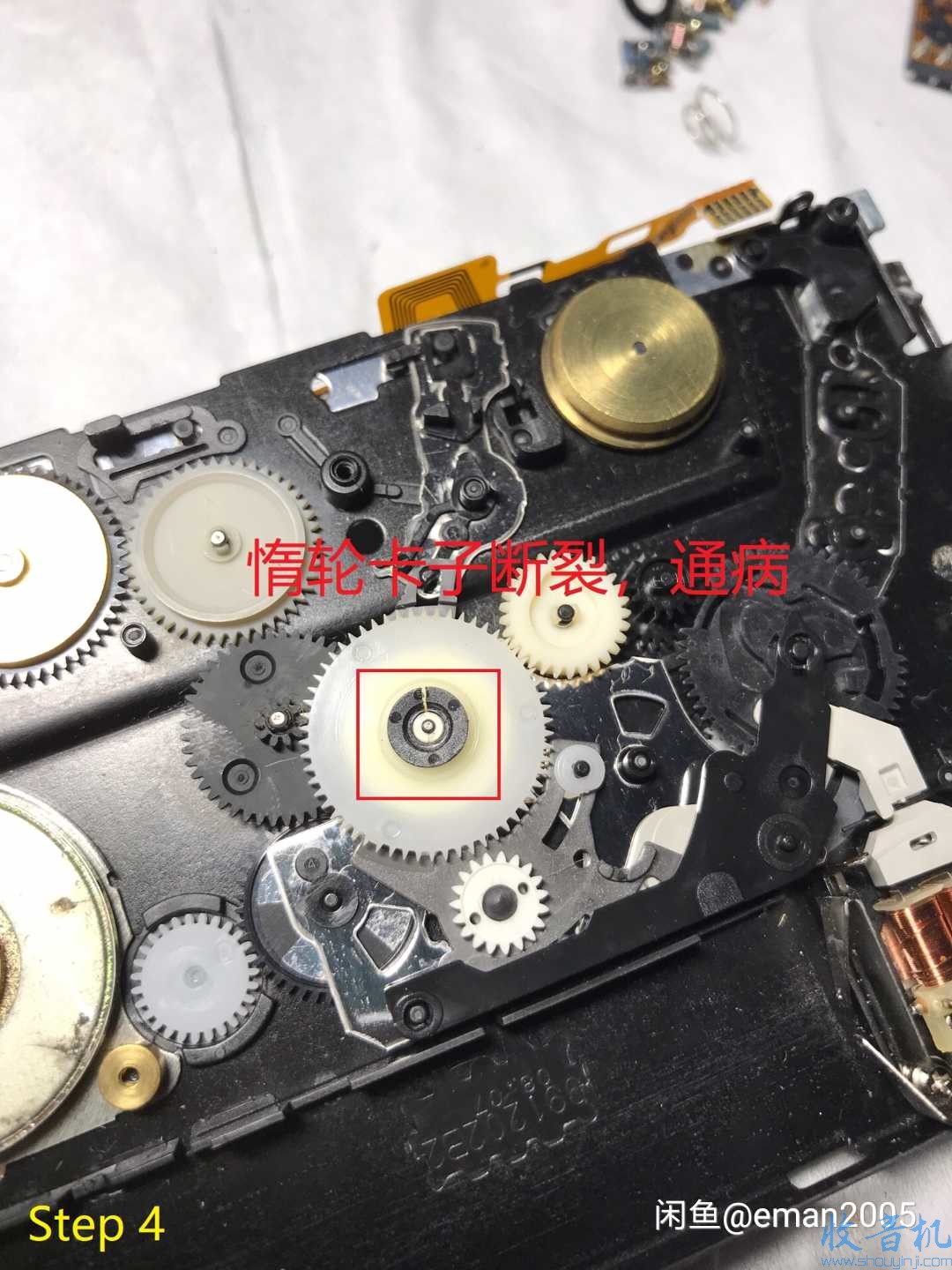

4. 取下 更换断裂的惰轮套

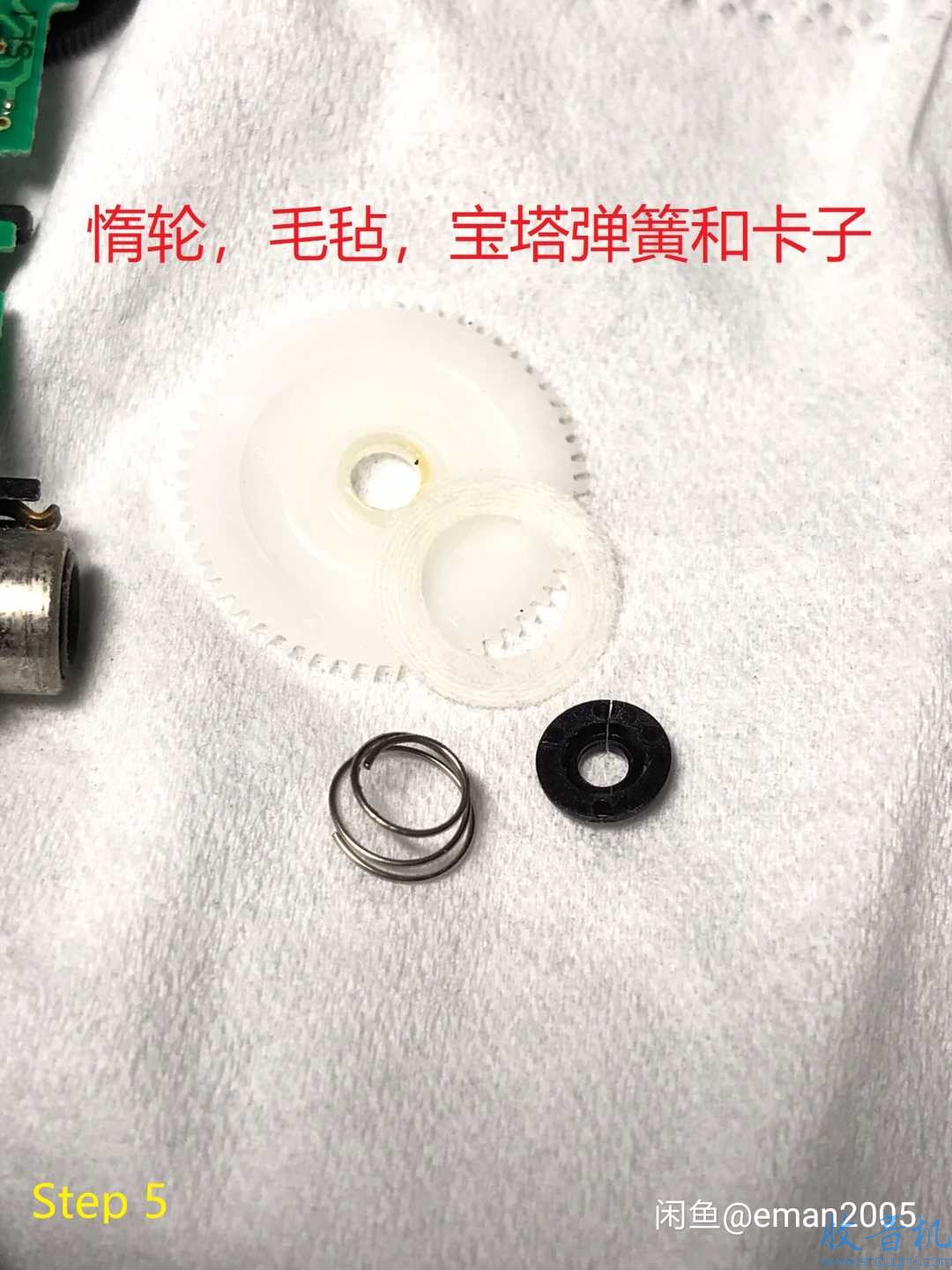

5. 如有必要 毛毡 宝塔弹簧一起更换
6. 彻底去除右侧主导轮槽内的残留

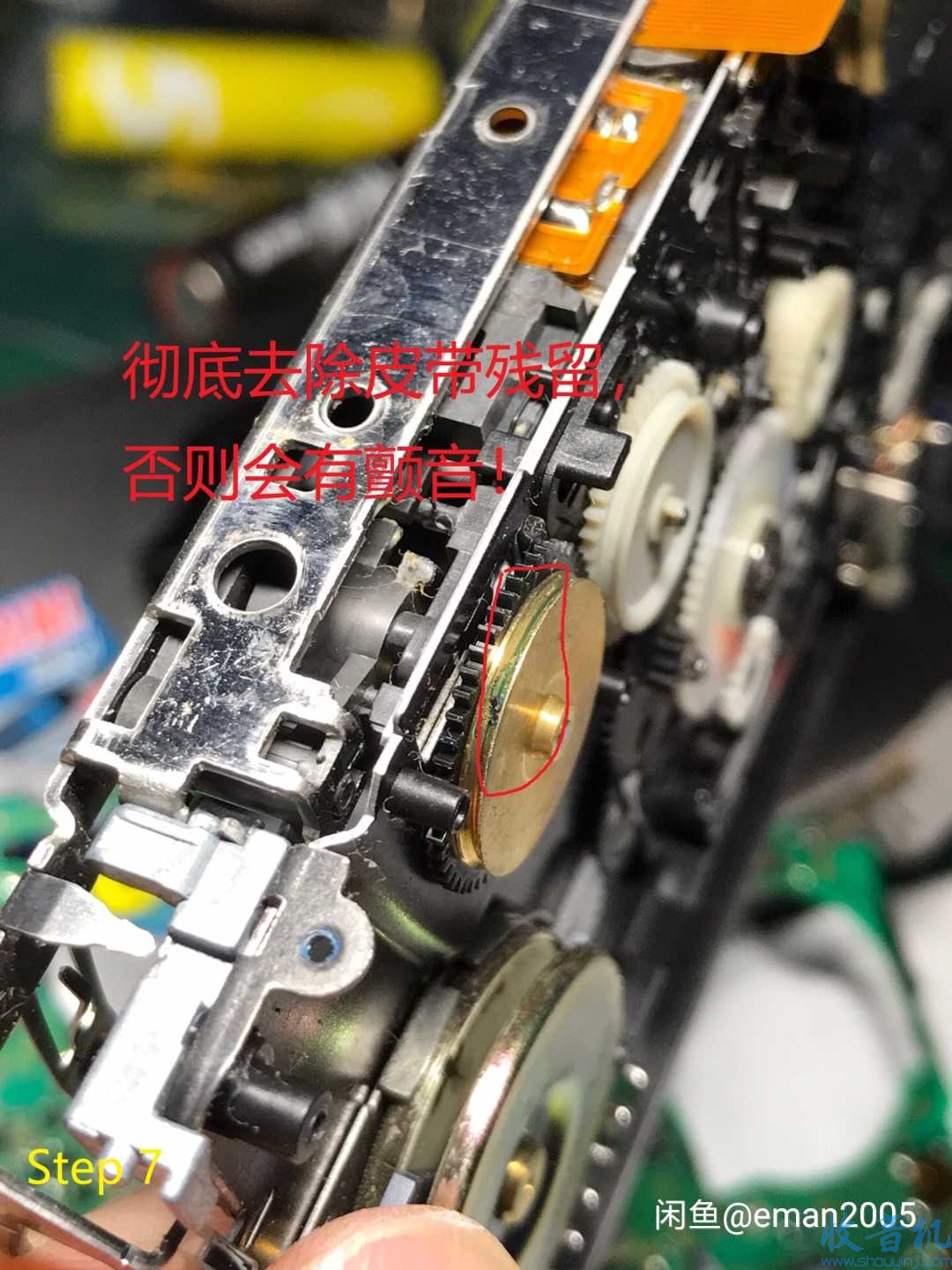

7. 彻底去除左侧主导轮槽内的残留

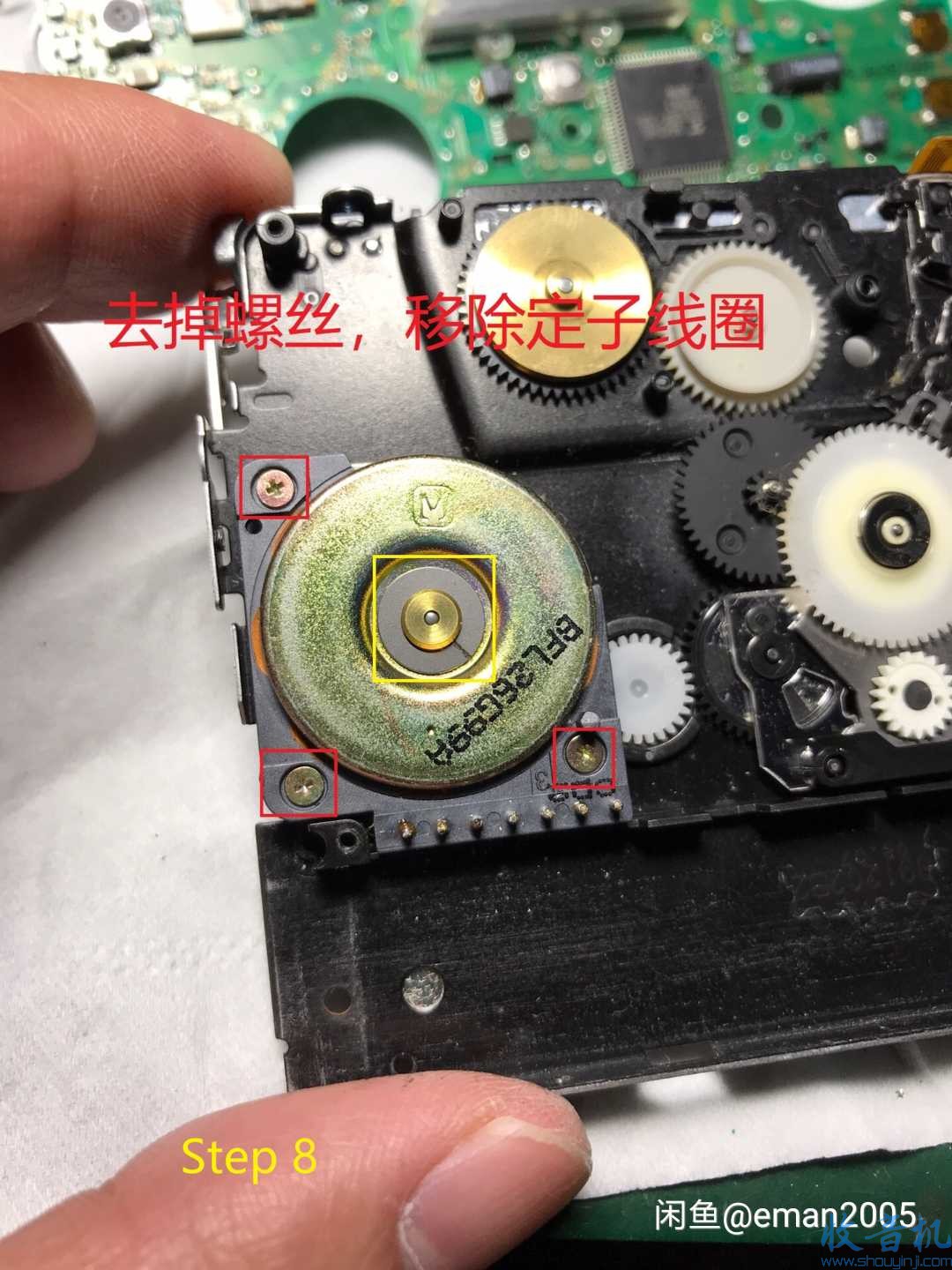

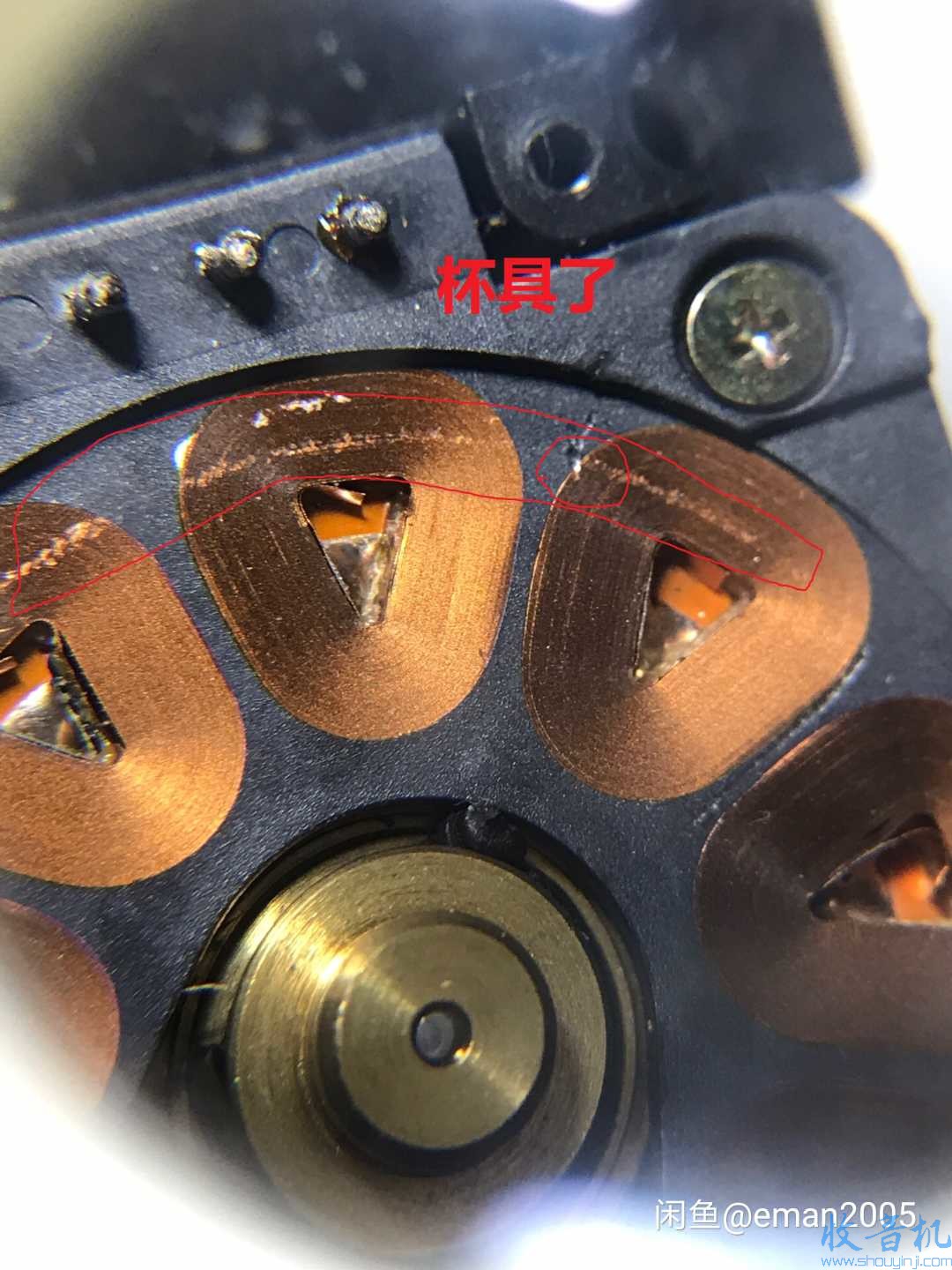

8. 取下黄框内的挡片，取下红框内的螺丝，取出伺服电机，小心不要碰到定子线圈！

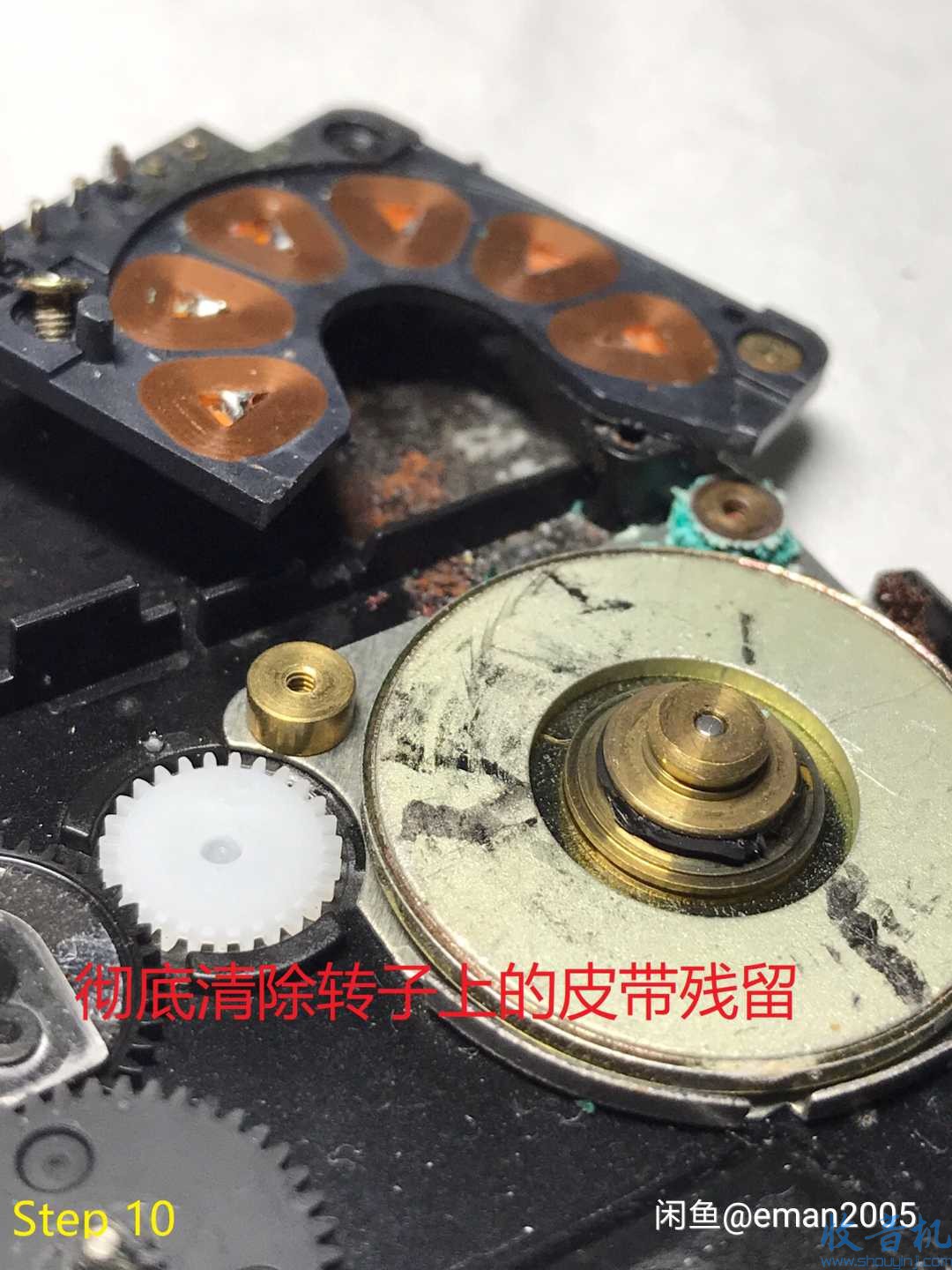

9. 用力分开强磁体转子，彻底清除皮带残留
10. 装上新的皮带，按相反的顺序依次装回
