[拆机修机] 山进/sangean DT-800C 调频立体/调幅 数调收音机拆机

山进/sangean 山进/sangean 1323 人阅读 | 14 人回复 | 2020-12-29

做工还不错,效果也很好,不足的地方是喇叭线焊接的焊工太差了,自己重新焊的!

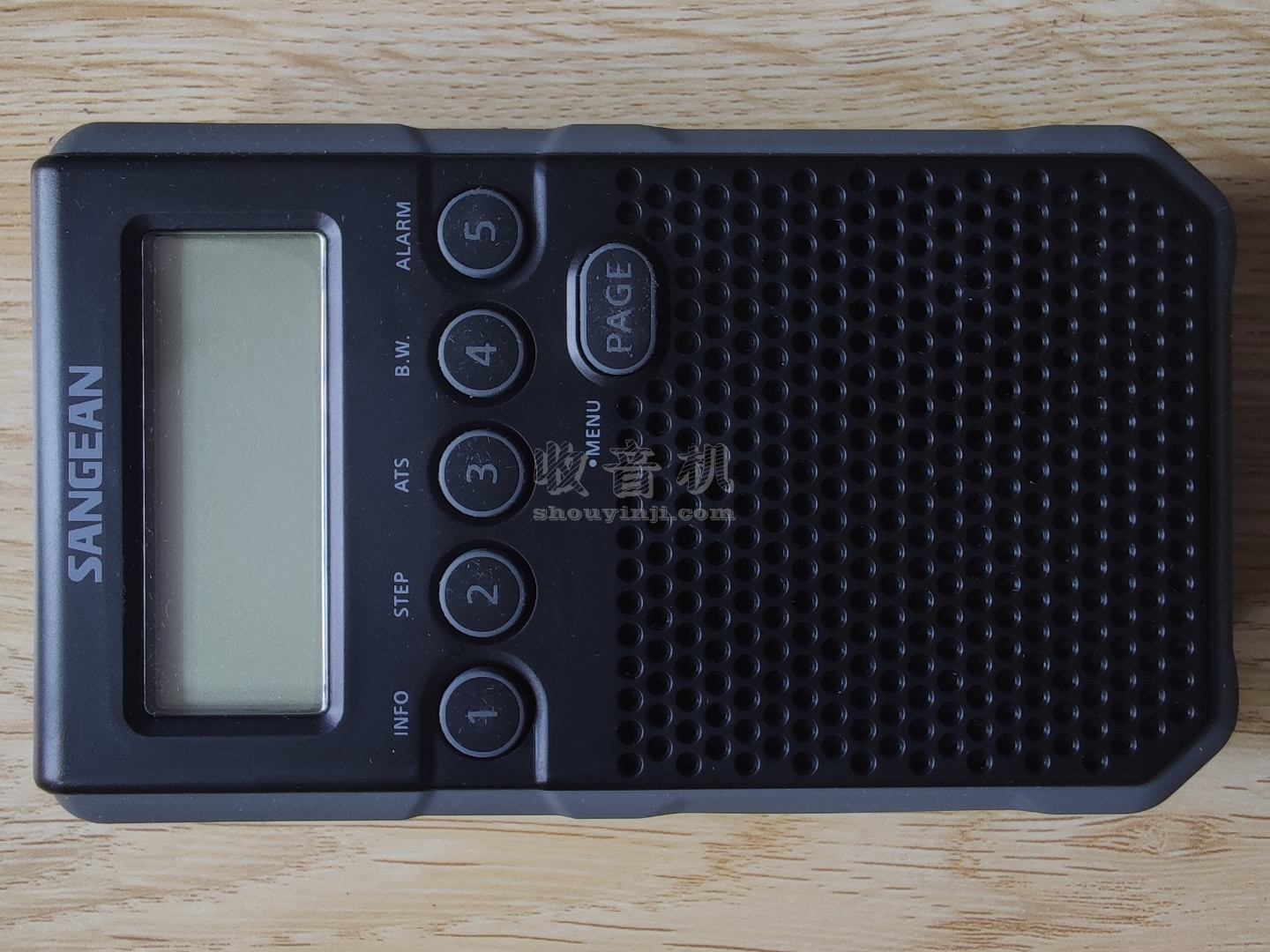

外观

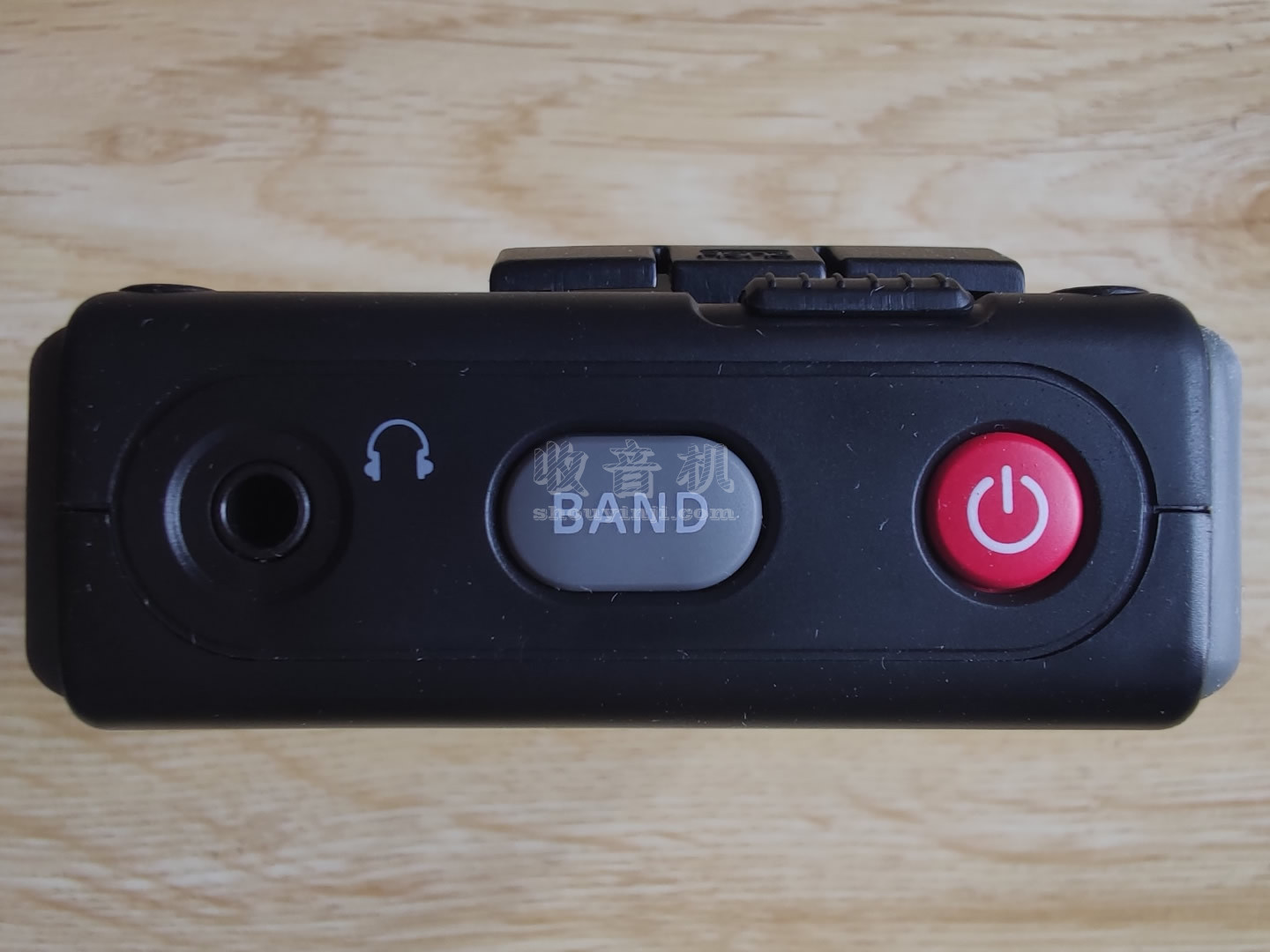

耳机输出、波段切换键、开机键


音量键、立体声/单声道/喇叭


调谐、锁定、外接电源

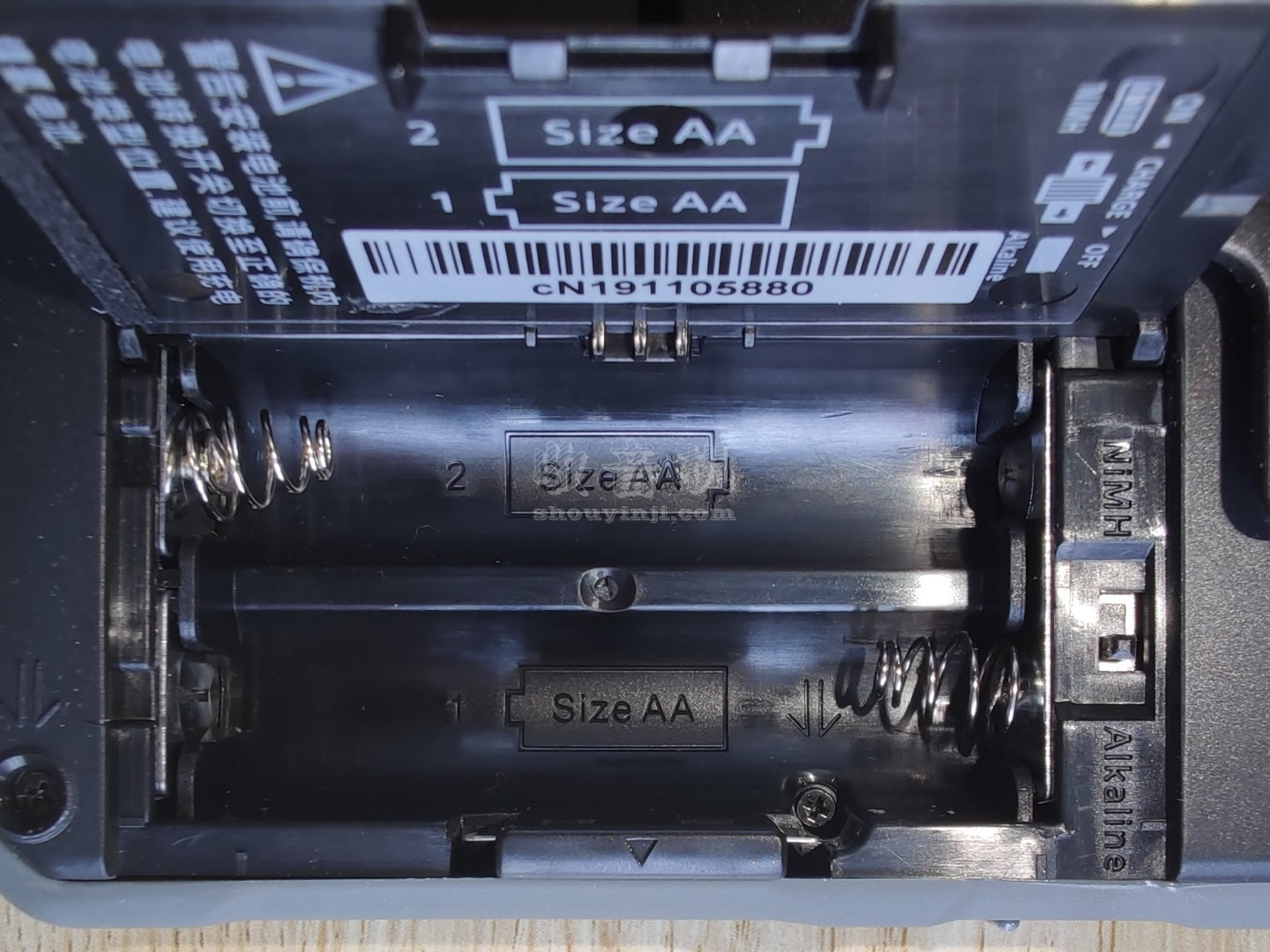

两节五号电池供电、电池类型也提供了选择:镍氢/碱性


开始拆机,六颗螺丝(电池仓里面有一个螺丝)

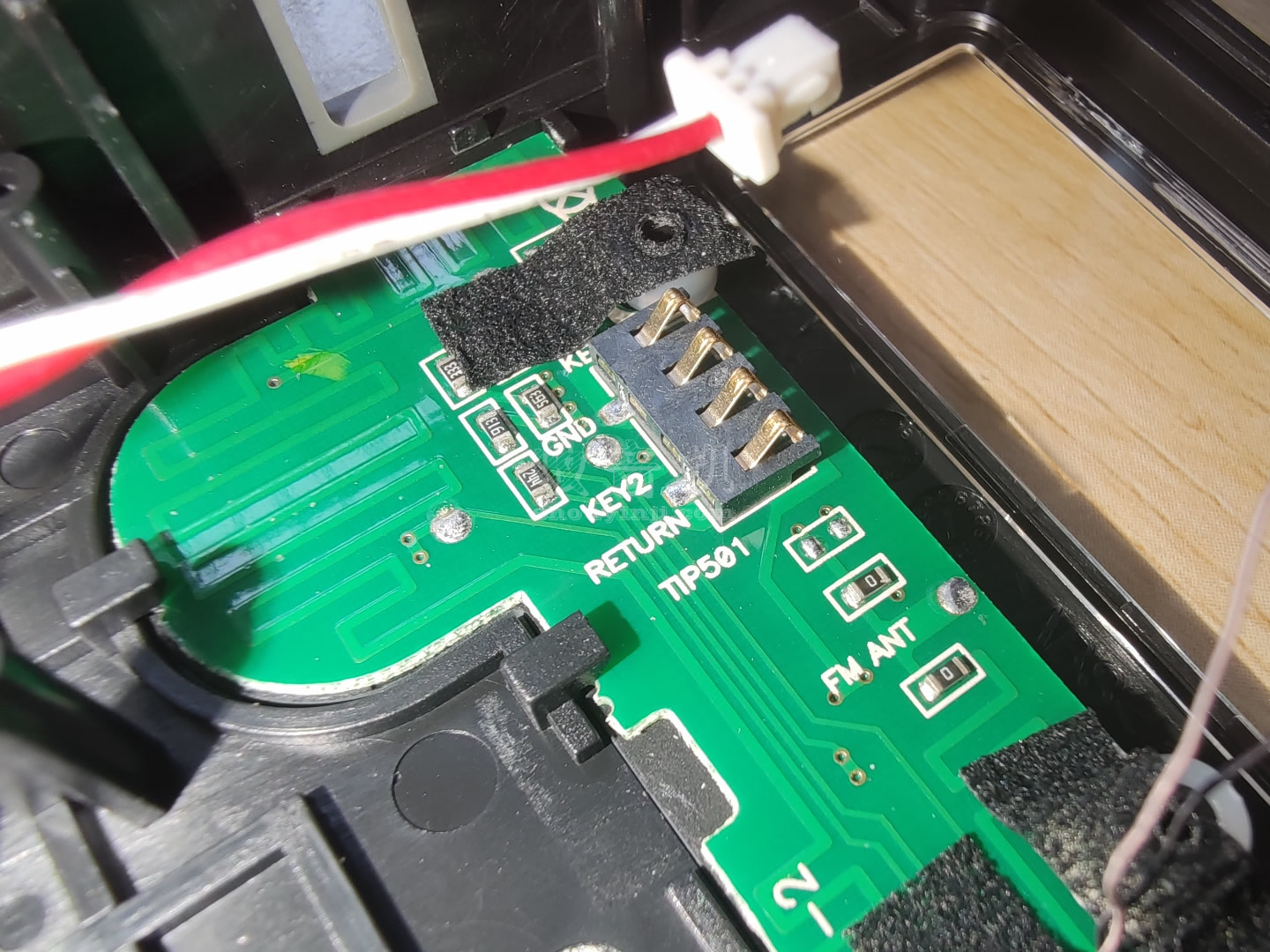

很少见,自带FM天线,一般强台能收

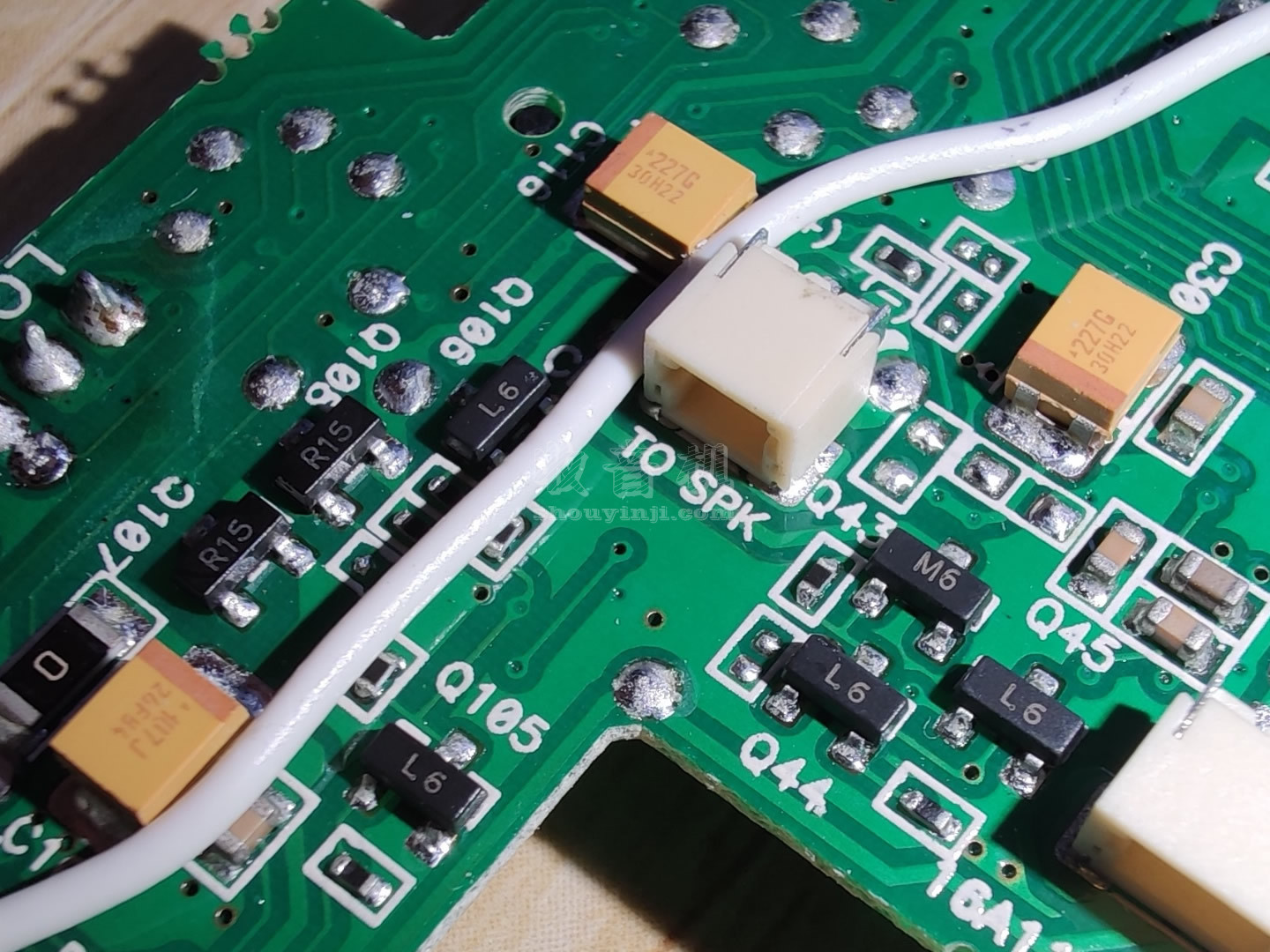

又见“蛋黄”电容了

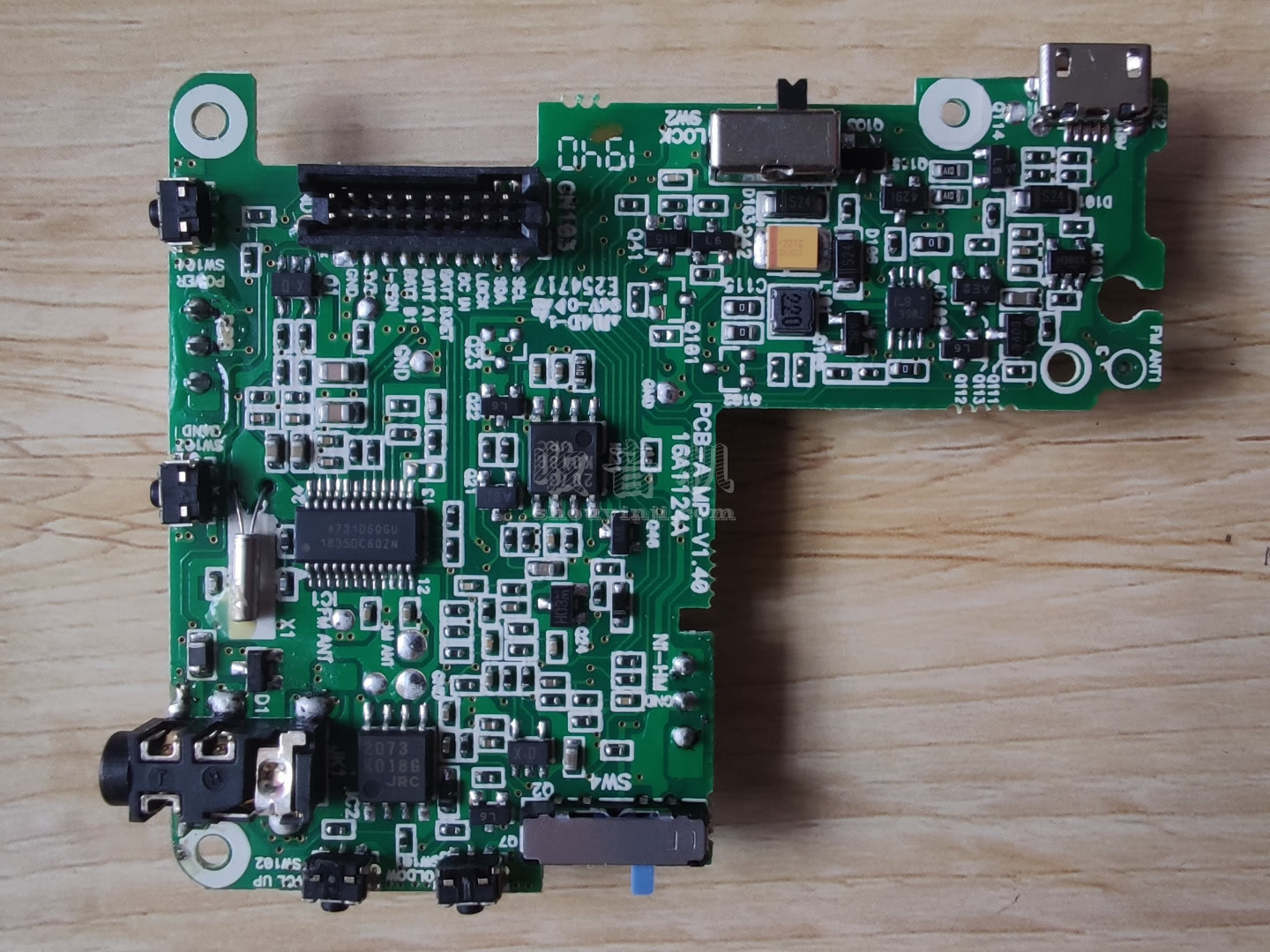

焊工整齐的电板


7W66逻辑信号开关

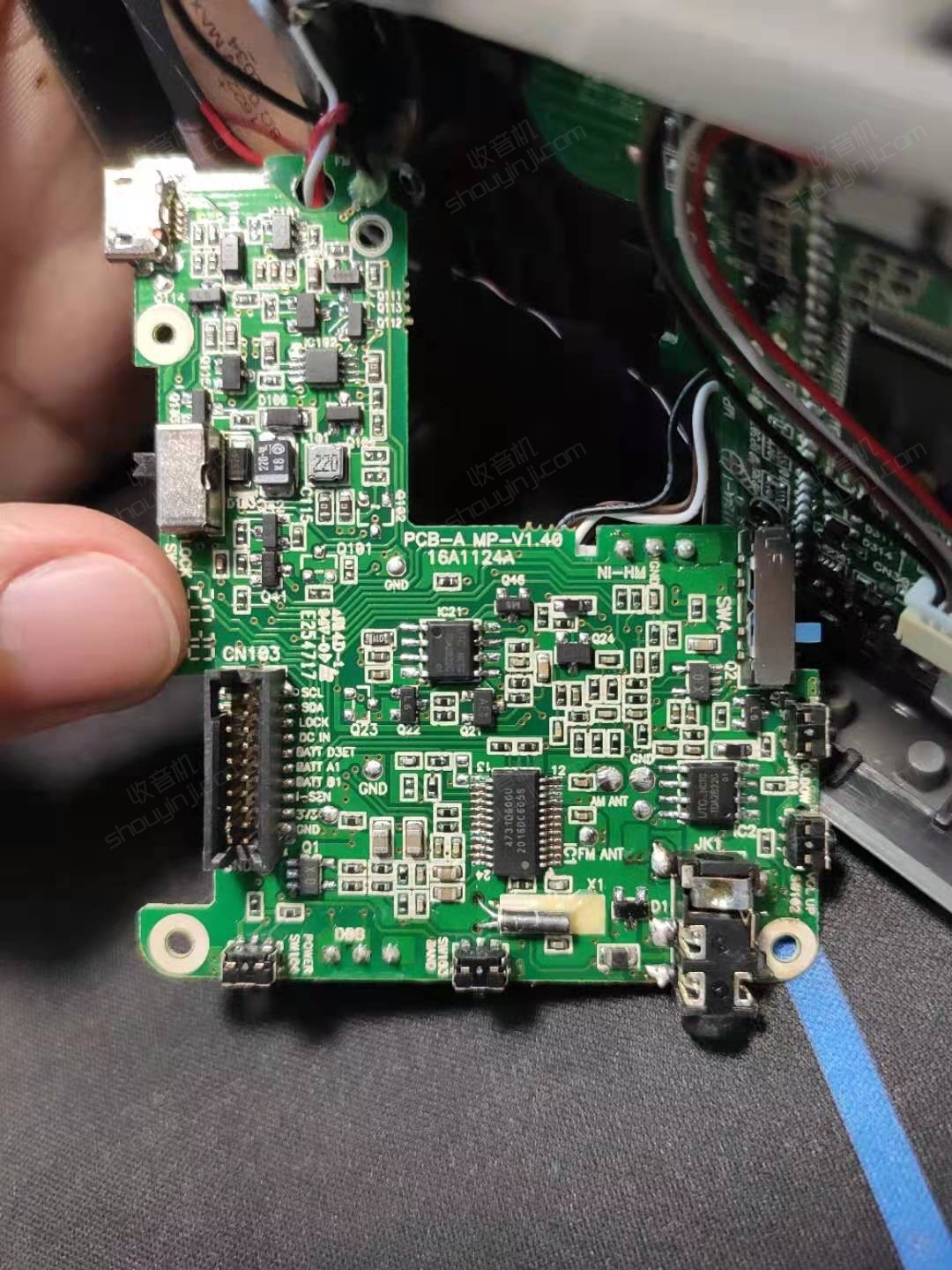

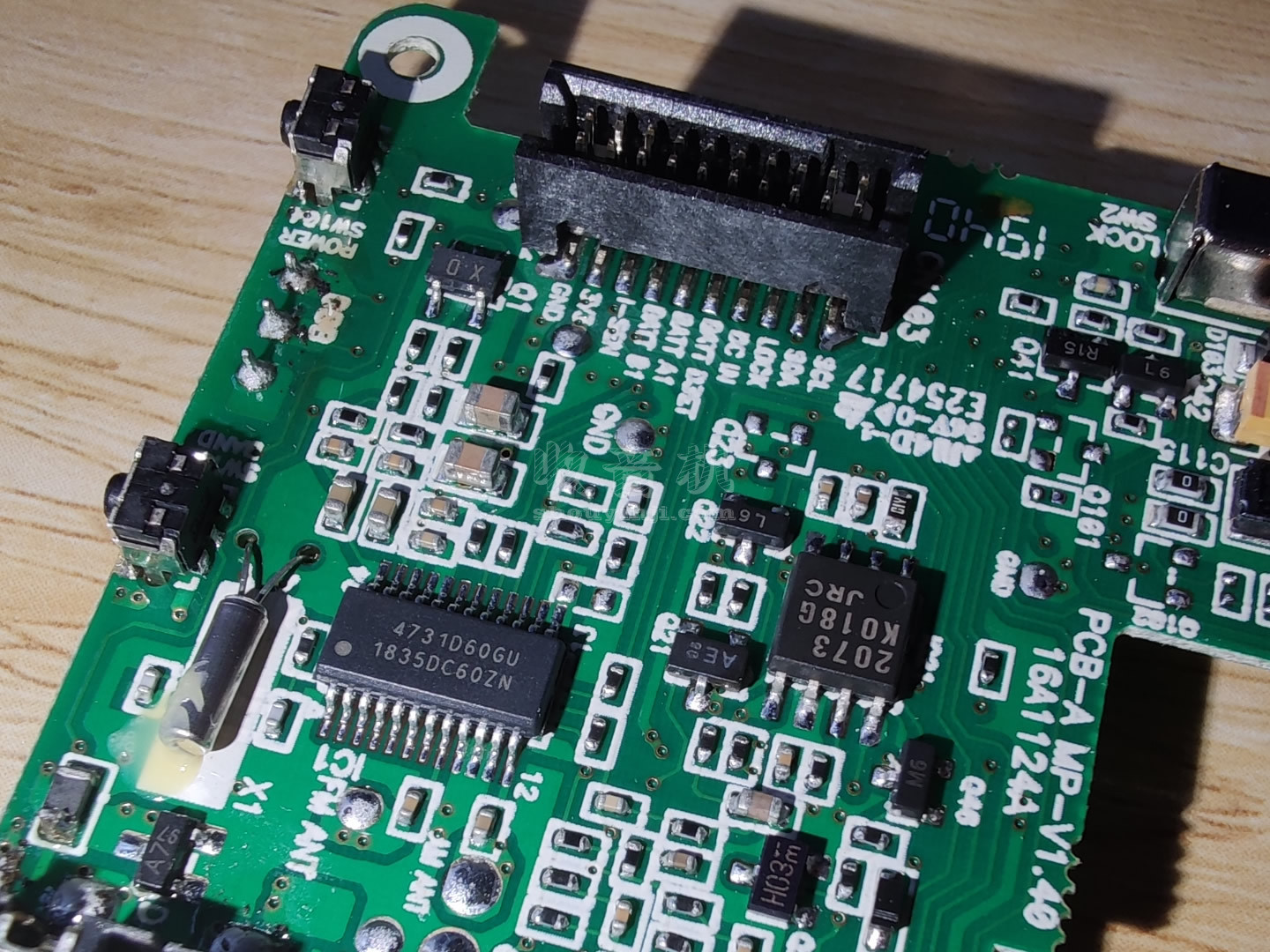

4731D60GU 收音AM/FM集成电路;2073音频功放芯片

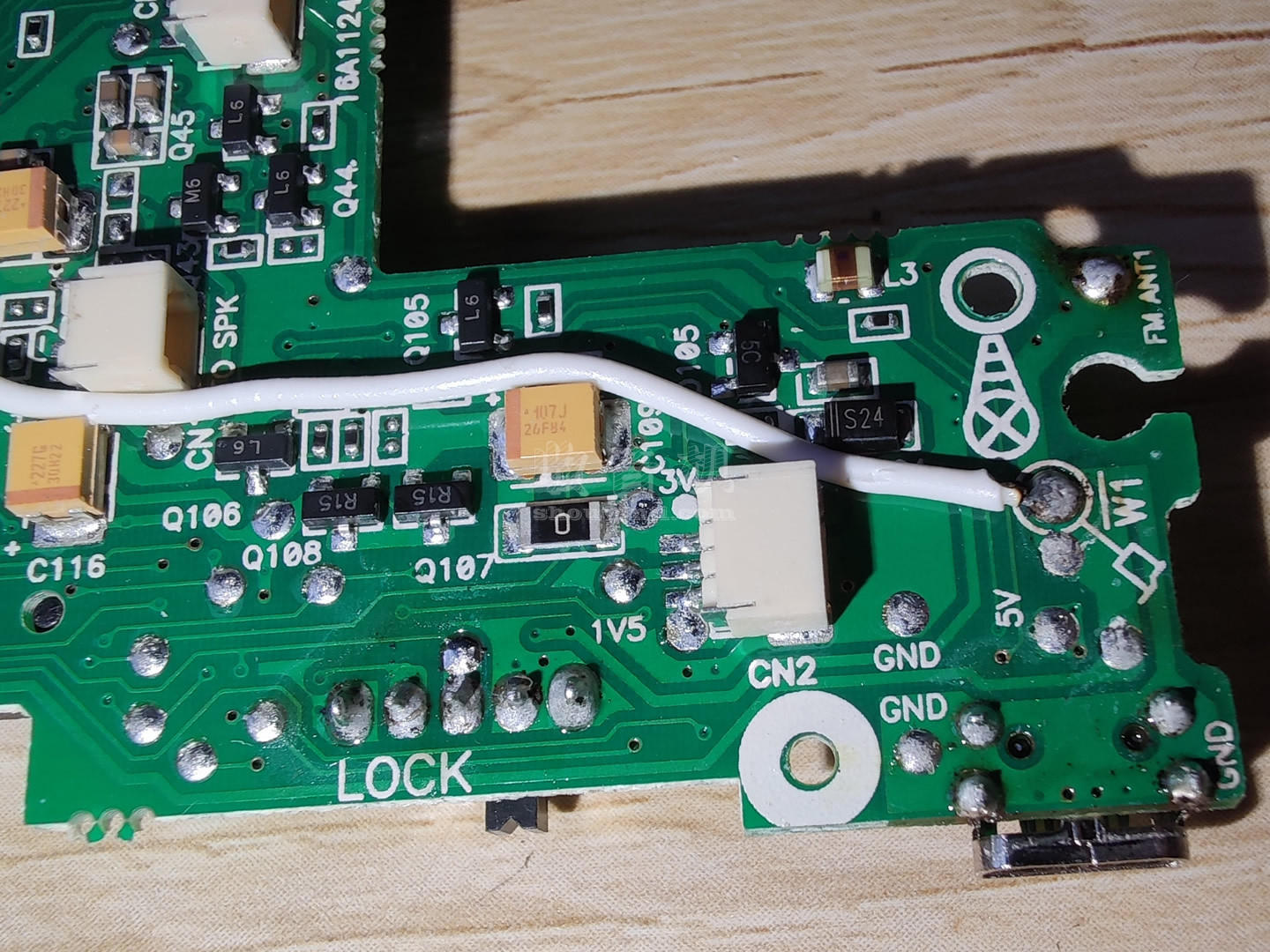

现在少见的“蛋黄”电容

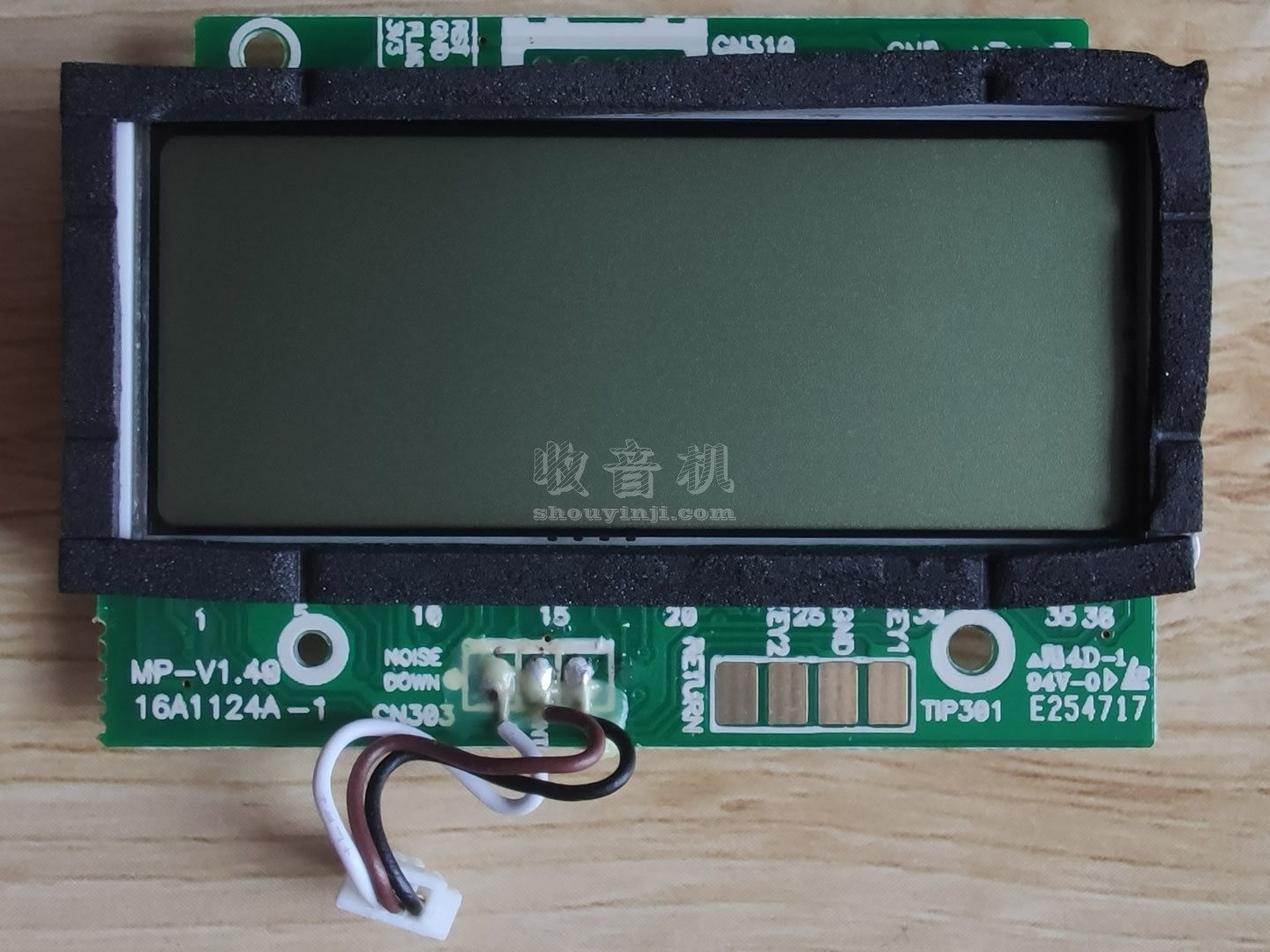

LCD显示板








内置小喇叭 8Ω 0.5W


磁棒天线

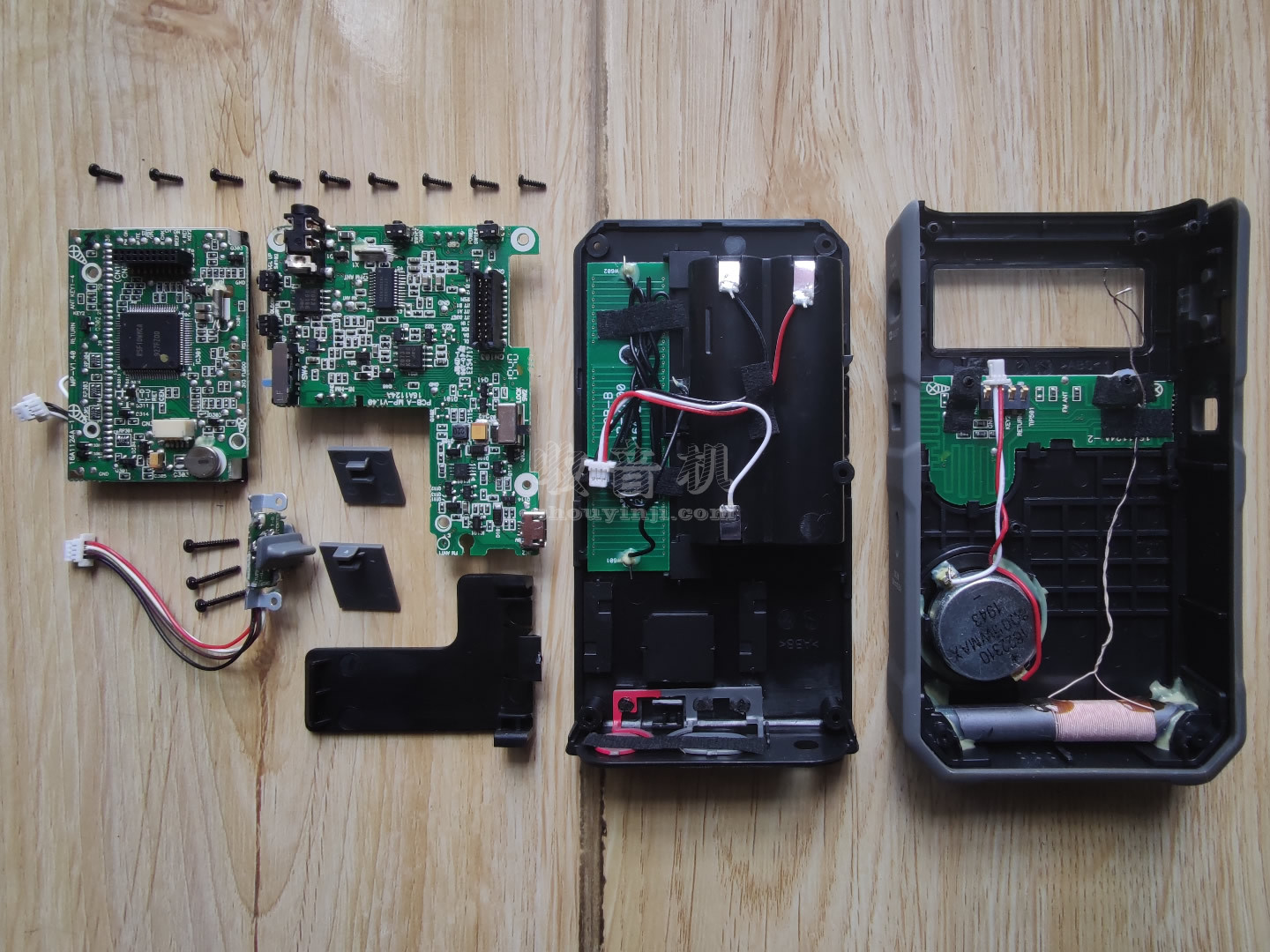

集合照
分享到:
回复

使用道具 举报

回复|共 14 个

haiway

发表于 2021-1-12 07:41:36 来自手机 | 显示全部楼层

和我的一模一样的,
回复

使用道具 举报

收音之家

发表于 2021-1-12 19:13:31 | 显示全部楼层

haiway 发表于 2021-1-12 07:41
和我的一模一样的,

内置的喇叭太小了!
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 10:38:27 | 显示全部楼层

耳机底噪还是挺明显的,不知道有没有改造的办法
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 13:08:52 | 显示全部楼层

贴吧逛了一圈,发现19年左右的800貌似都换了功放芯片,换成了2822。站长这台比较早,还用的2073,不知道底噪大不大呢?
回复

使用道具 举报

收音之家

发表于 2021-3-10 13:38:26 来自手机 | 显示全部楼层

andy_wu_010 发表于 2021-3-10 13:08
贴吧逛了一圈,发现19年左右的800貌似都换了功放芯片,换成了2822。站长这台比较早,还用的2073,不知道底 ...

晚点我试试!
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 20:30:52 | 显示全部楼层

我刚看了一眼我的800c,电池仓编号20开头,功放芯片是2822
回复

使用道具 举报

shg

发表于 2021-3-16 11:59:08 | 显示全部楼层

这机做工真不错
回复

使用道具 举报

一帆风顺2022

发表于 2021-3-20 03:35:47 来自手机 | 显示全部楼层

重点是奇葩的内置fm天线,应该重点拍一下
回复

使用道具 举报

bg8ex

发表于 2021-3-20 11:13:57 | 显示全部楼层

谢谢拆机,这样看来性价比不高啊
