德生/TECSUN PL-365 全波段数字解调立体声收音机拆机

收音之家

小喇叭，小磁棒，谈不上什么音质，手感还不错...
我这边FM接收能力一般般。

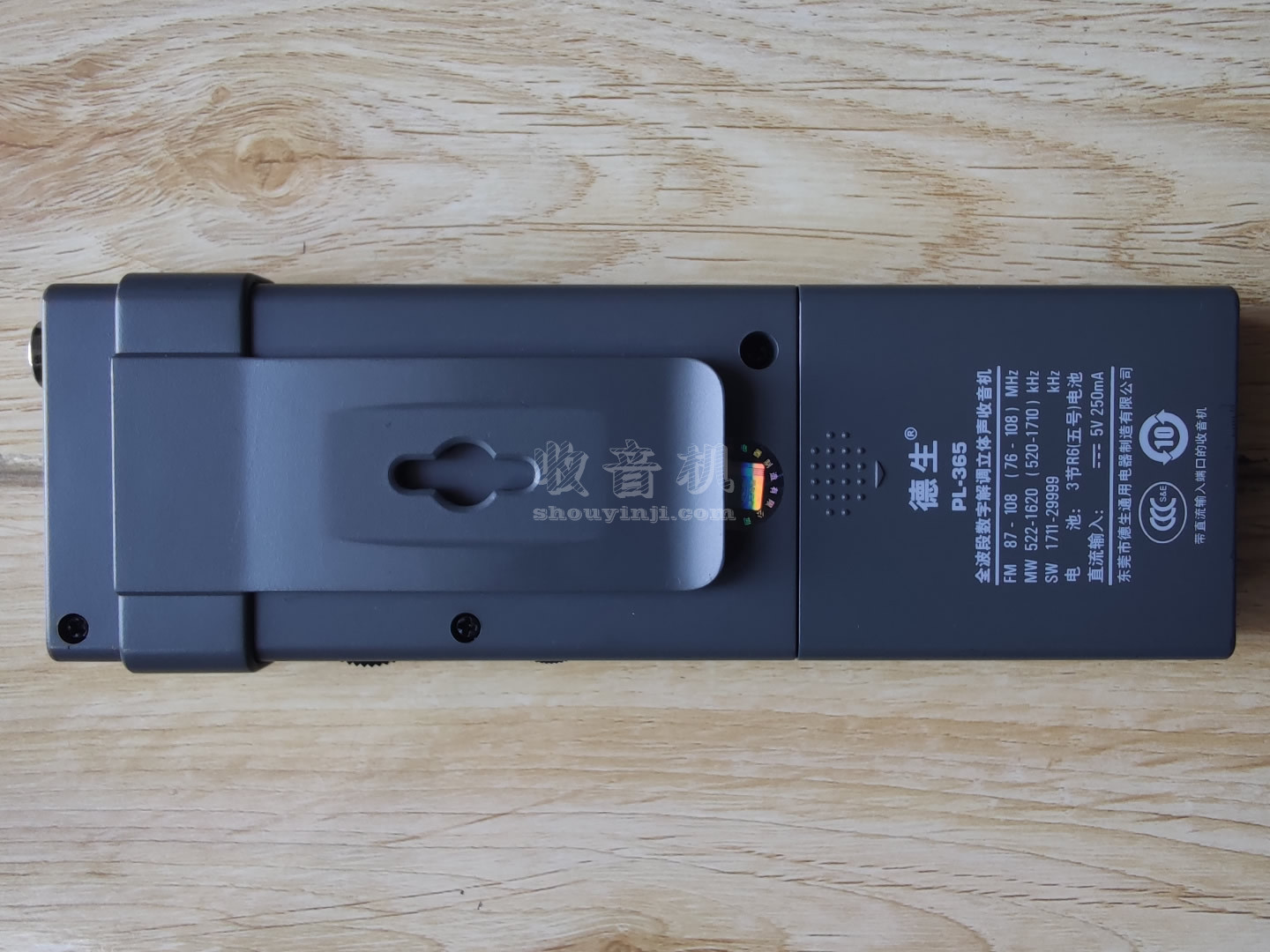

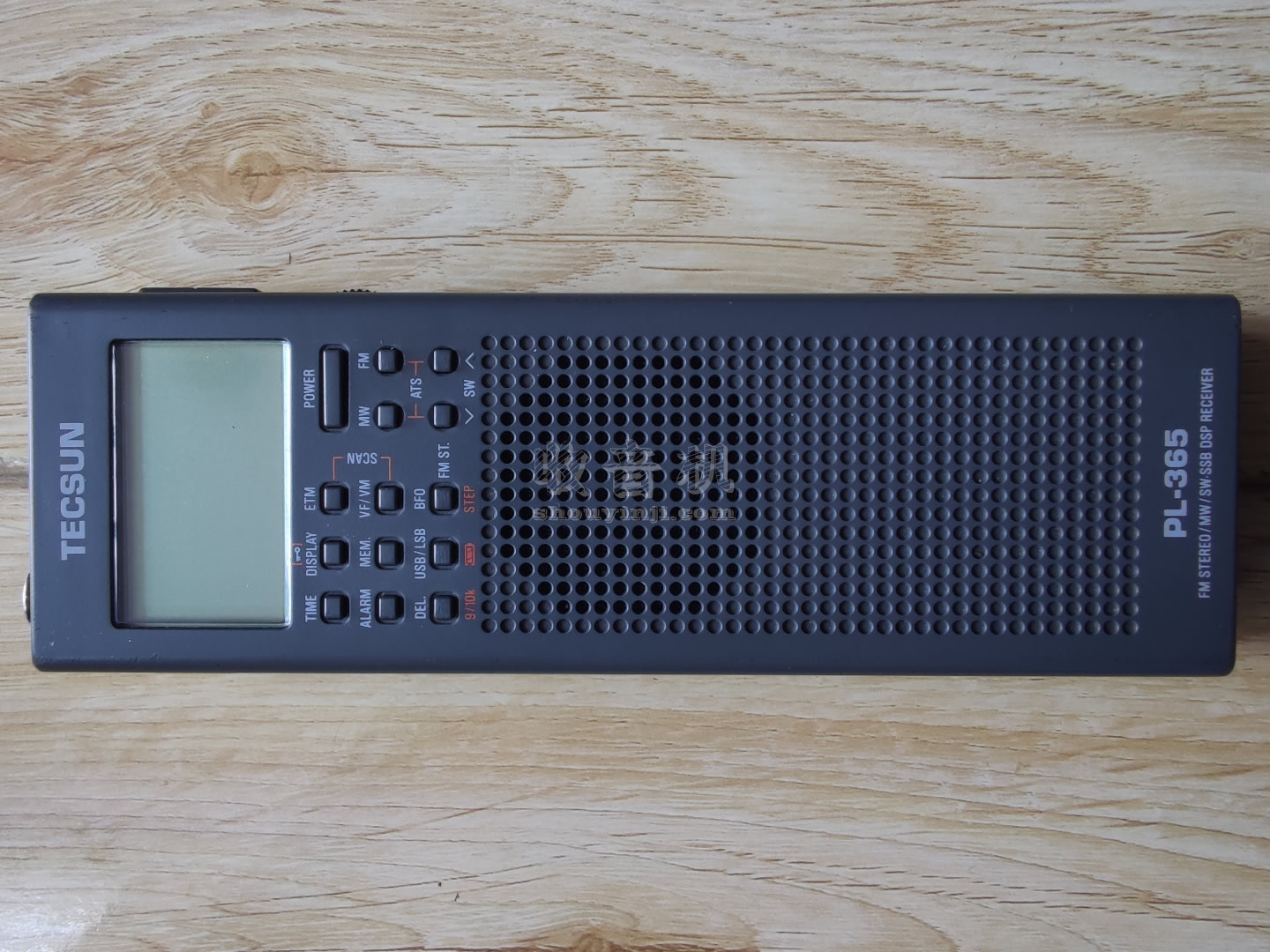

外观

外接电源、音量旋钮、调谐旋钮

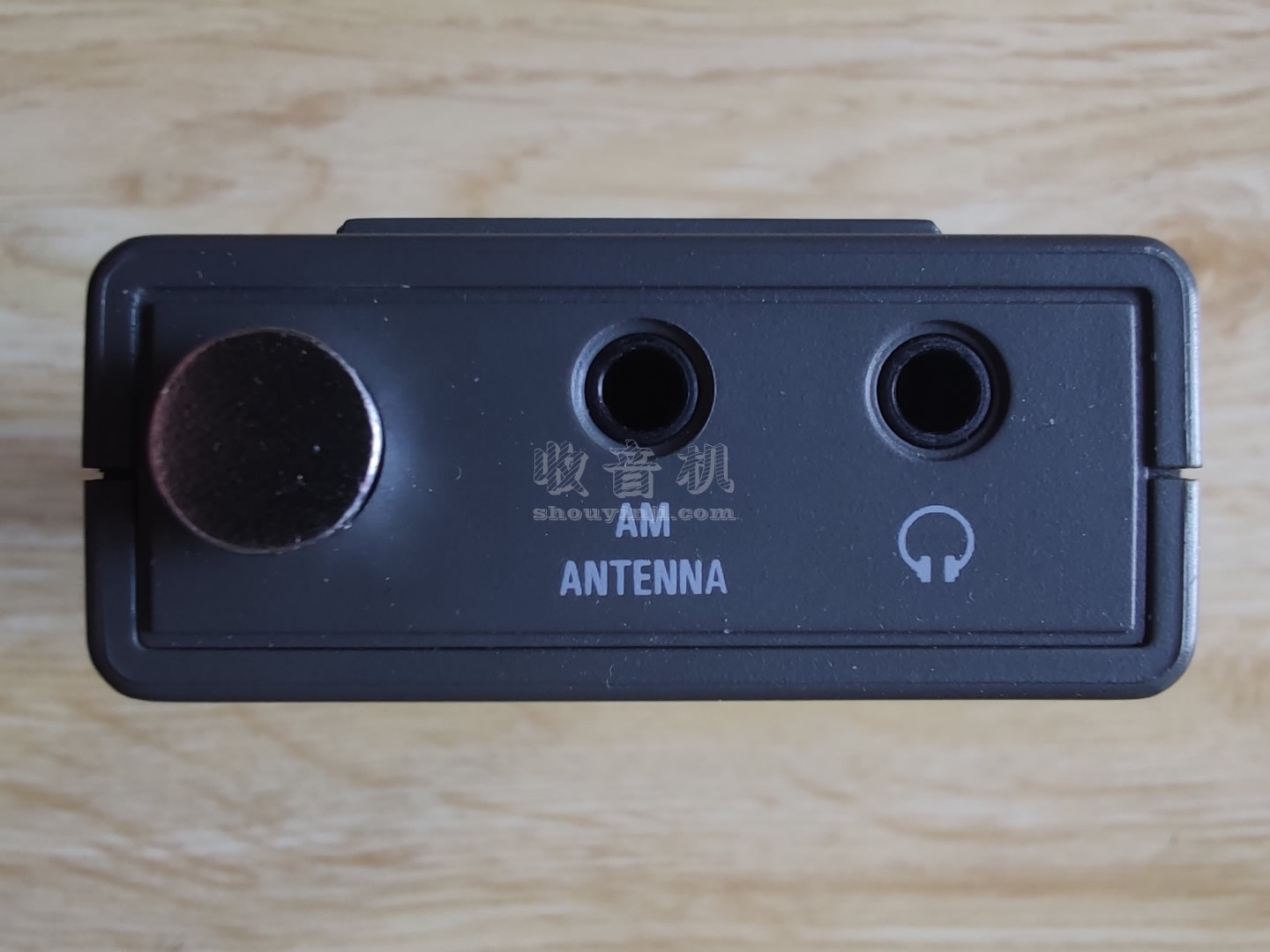

天线、外接天线、耳机输出

使用三节五号电池供电

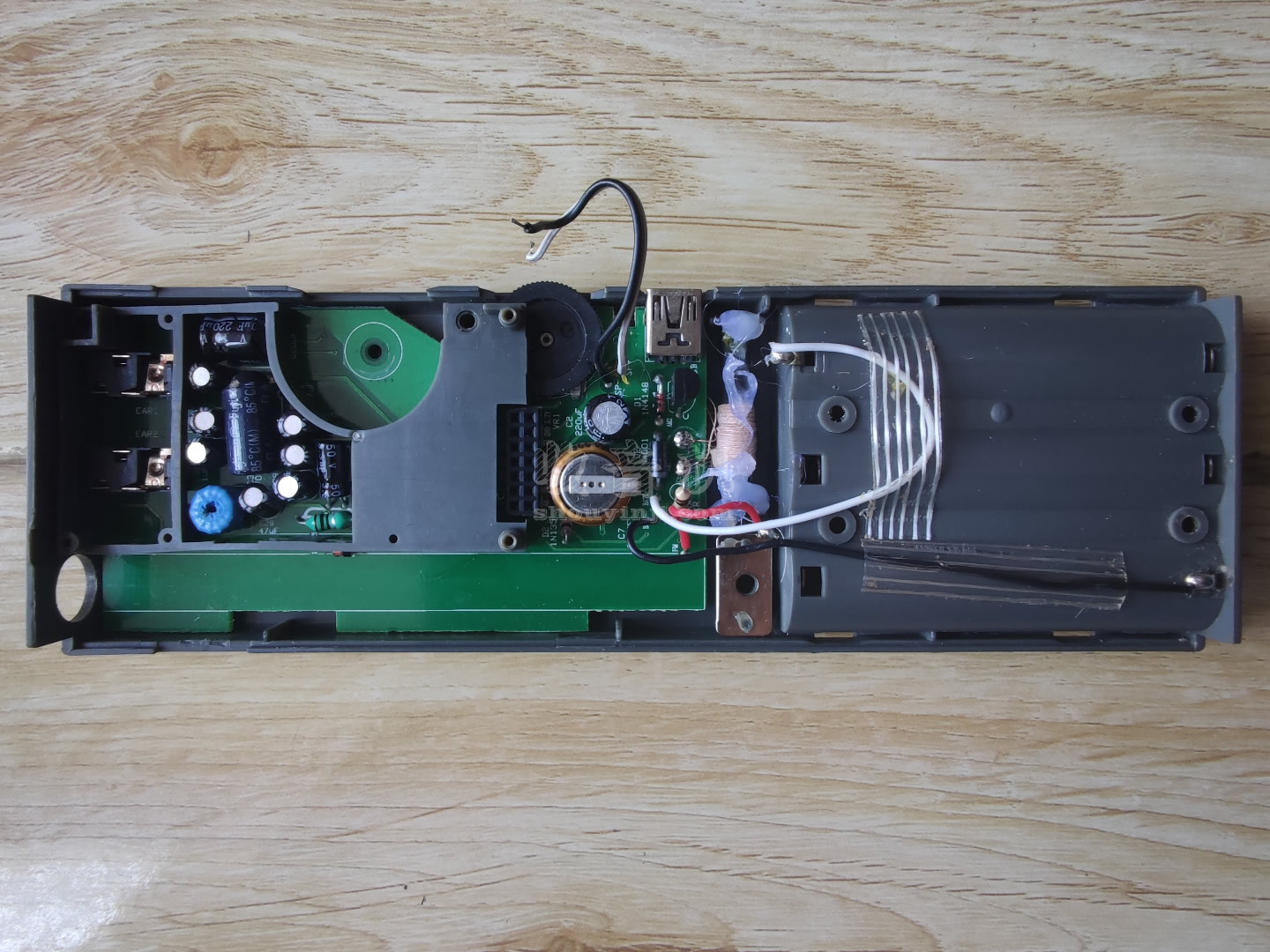

正式拆机

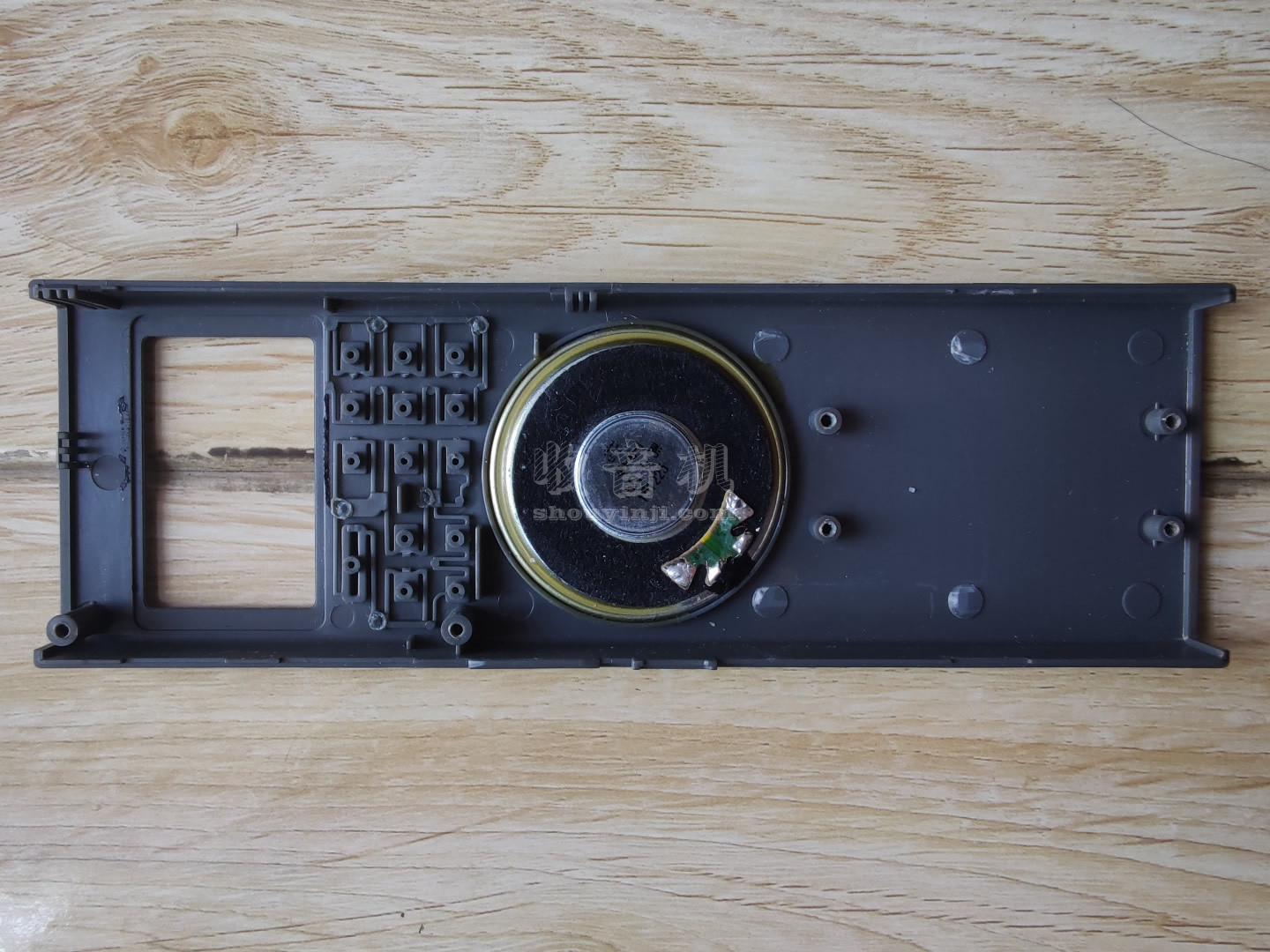

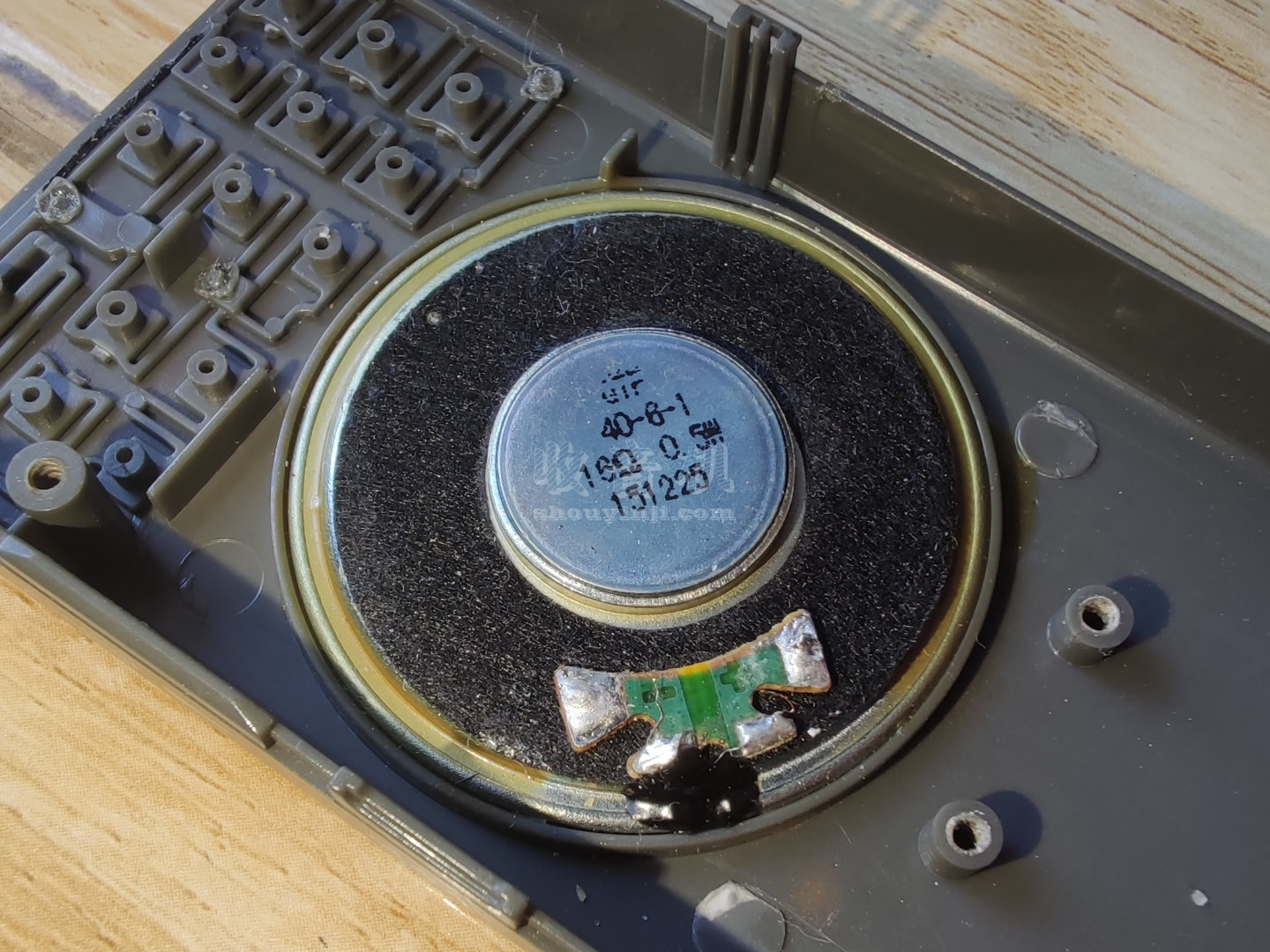

喇叭16Ω 0.5W，这种薄喇叭也不会有音乐效果，听广播新闻还行

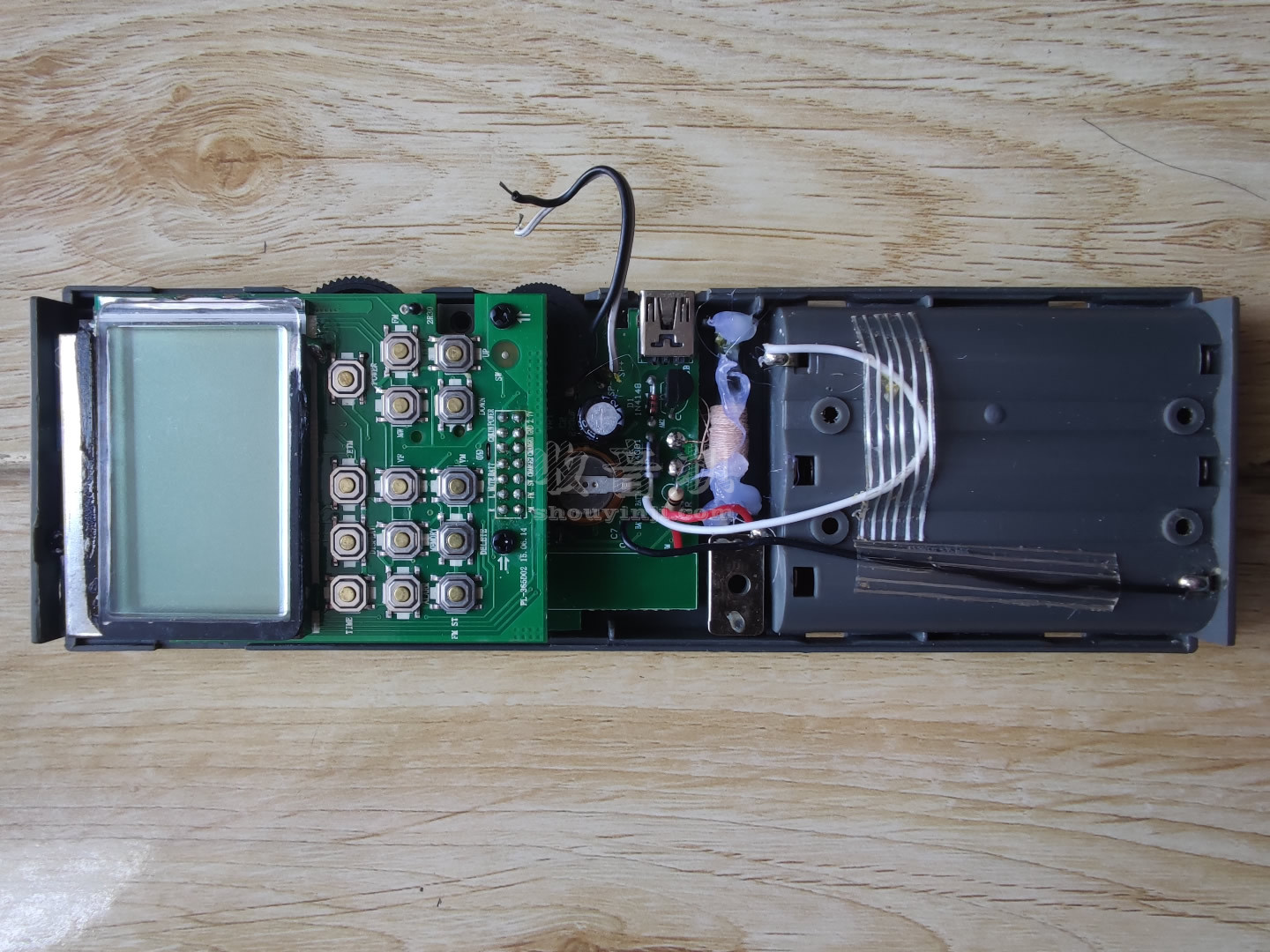

LCD液晶屏+操作面板

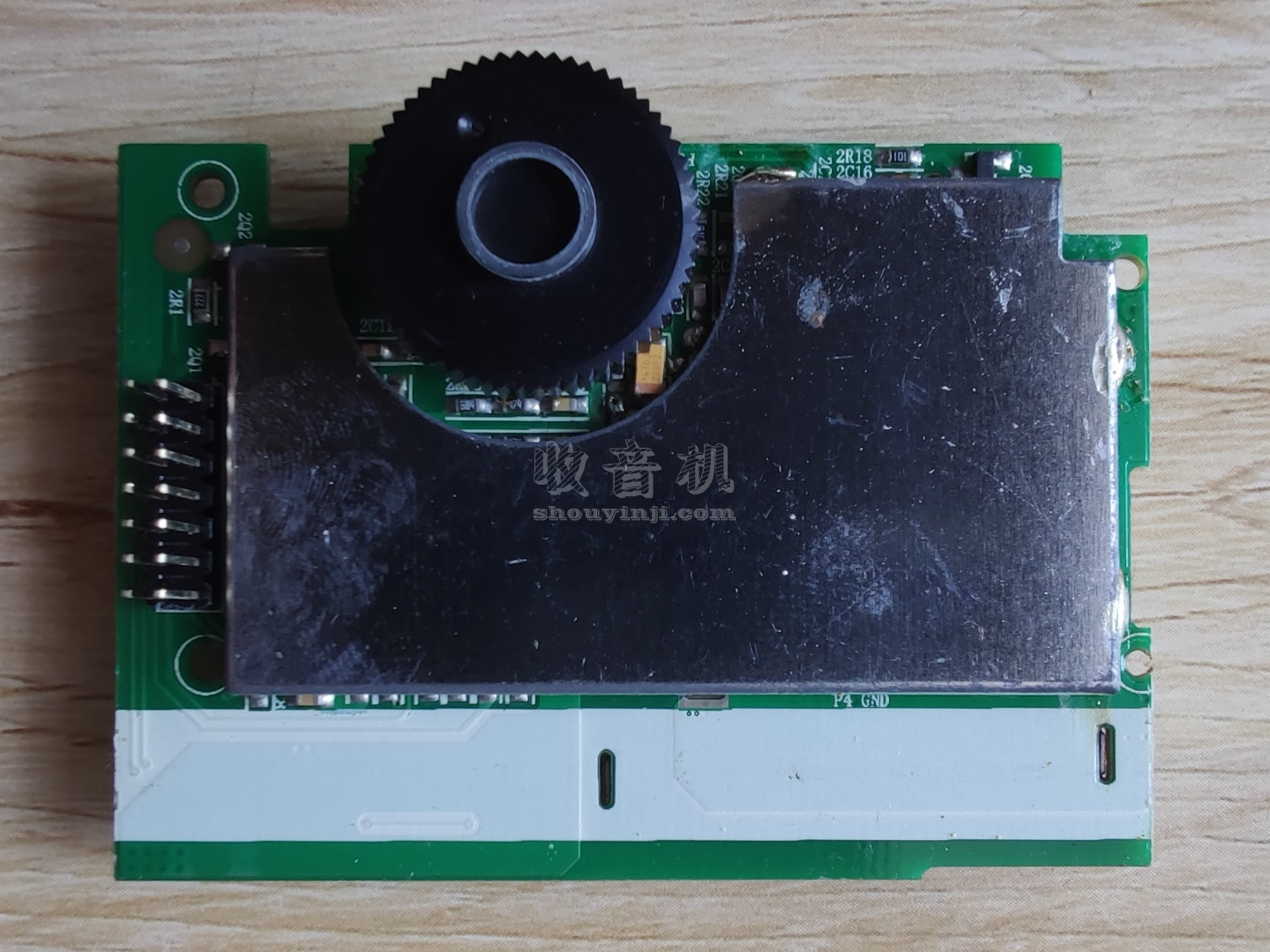

隐蔽罩里面

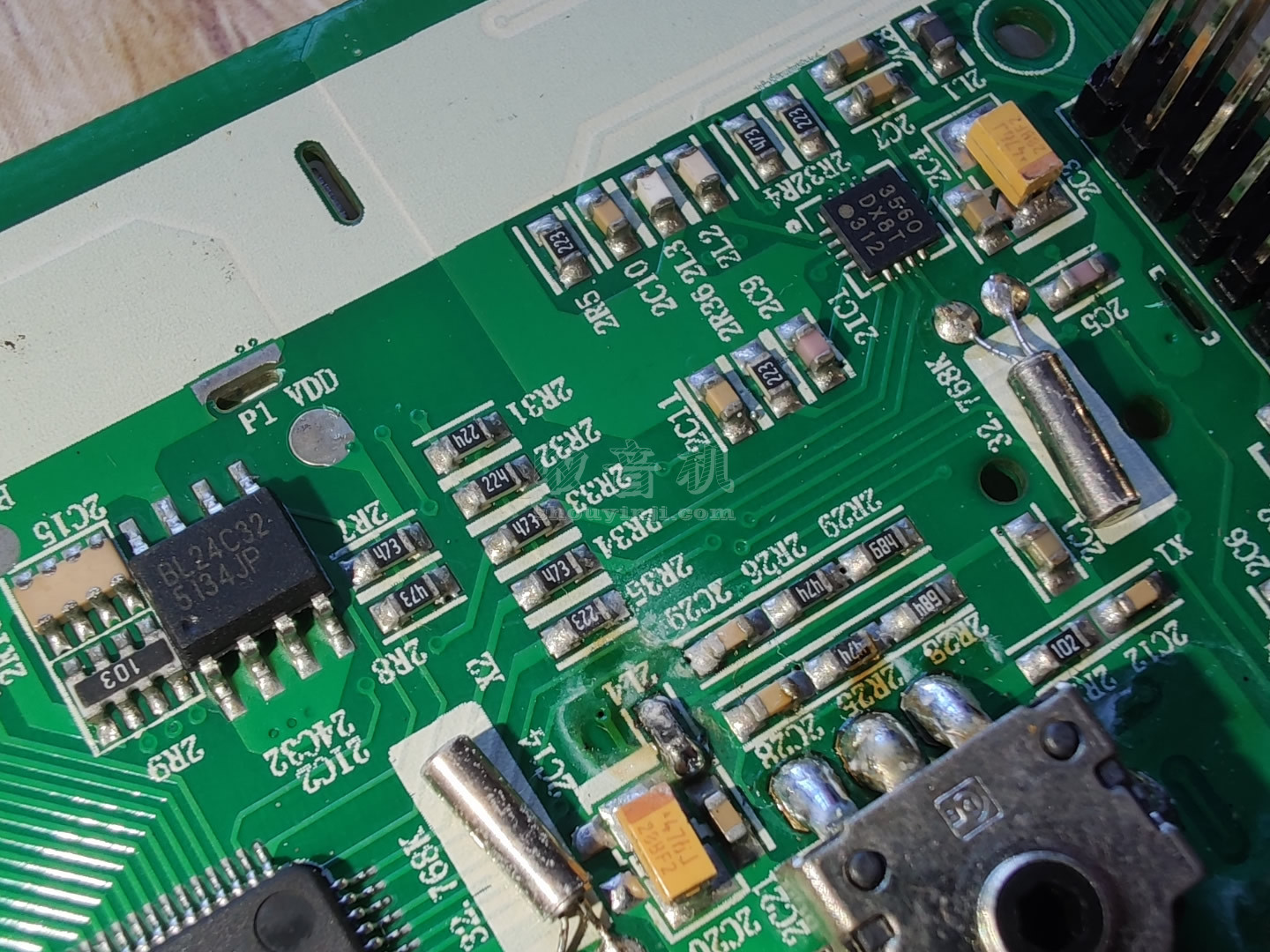

44ICZ00是LCD控制IC；BL24C32S是32KB存储器；3560是DSP芯片

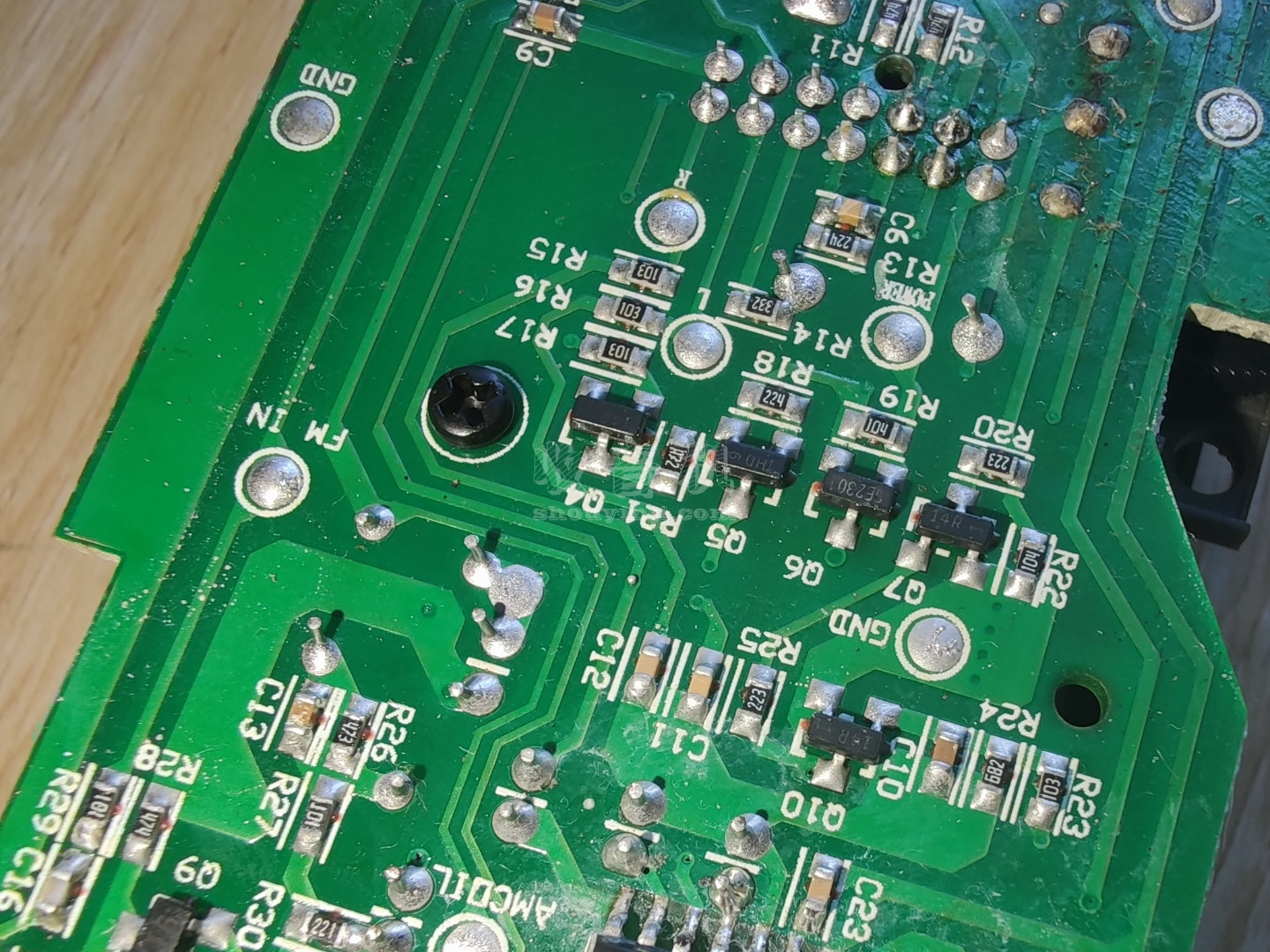

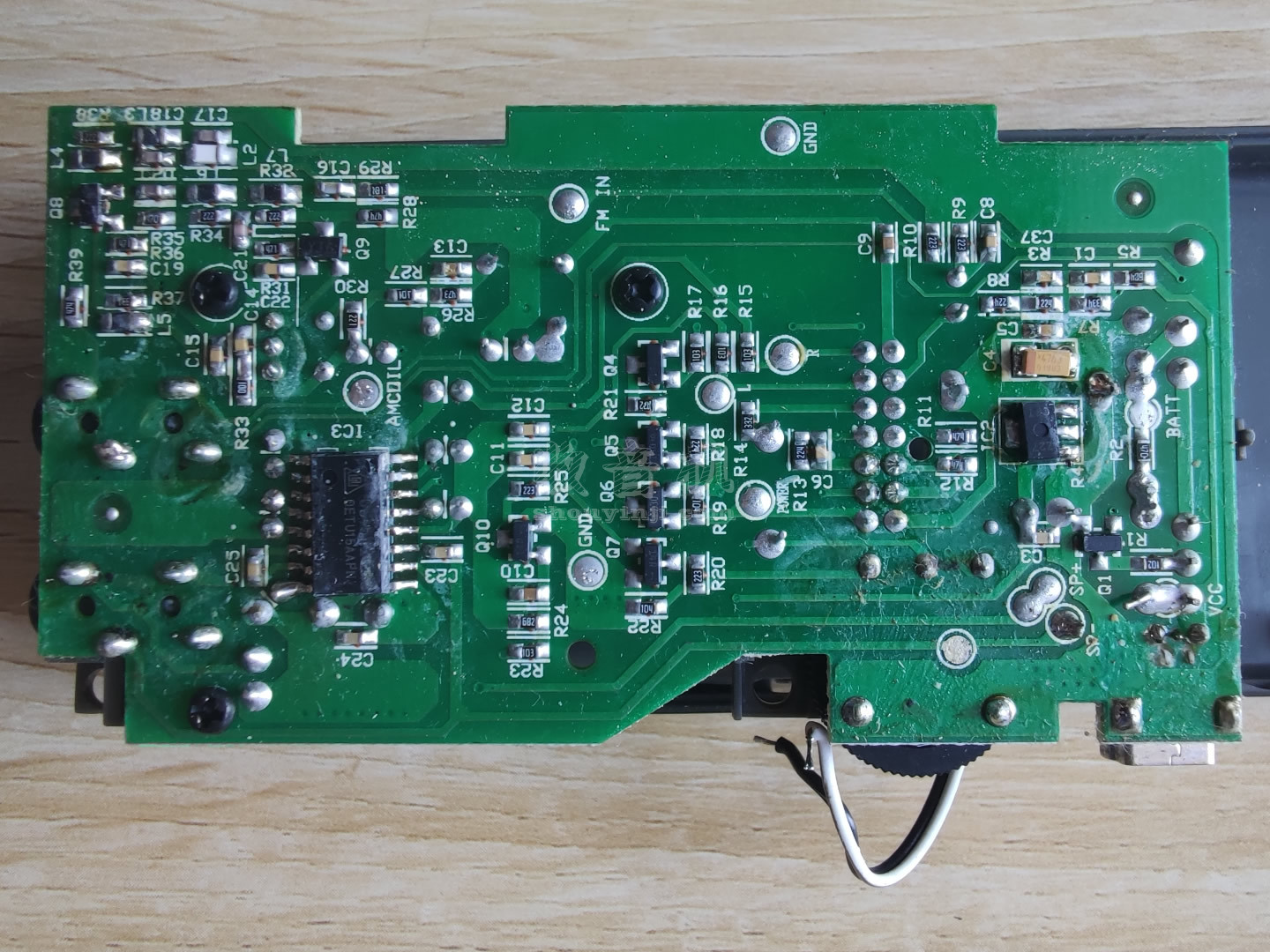

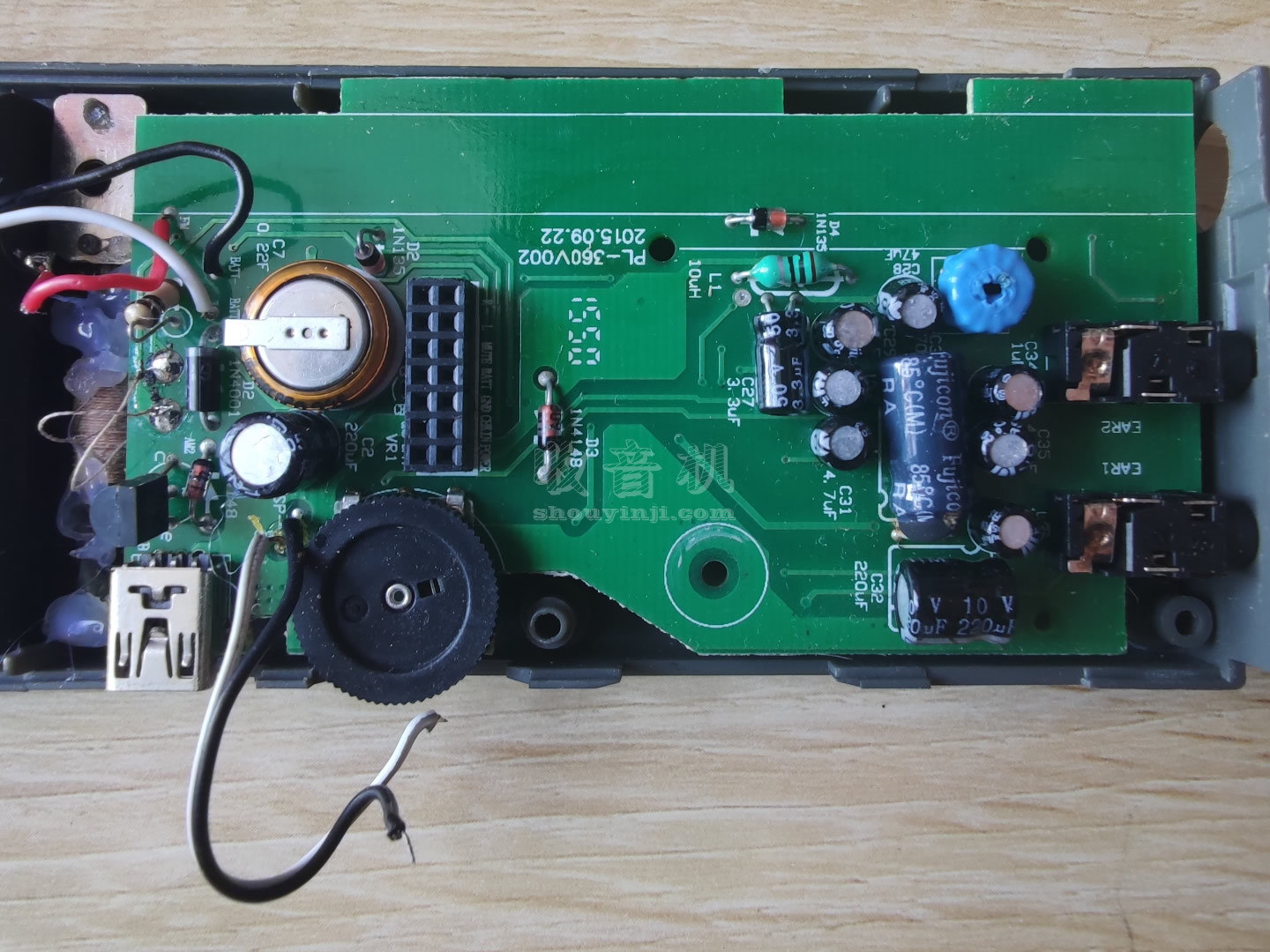

第二层PCB电板

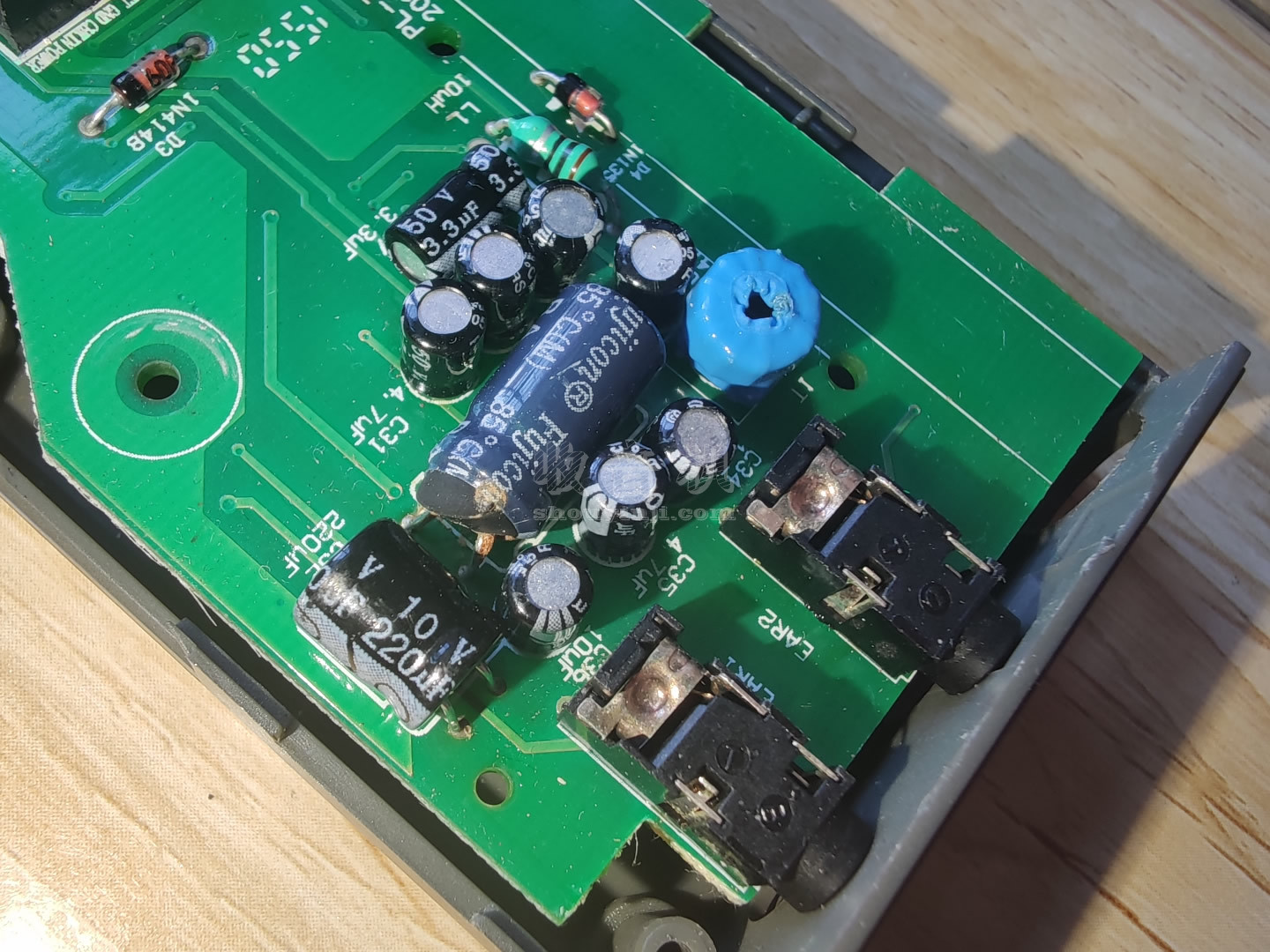

CD1622CB音频功放IC（110mW×2双通道/320mW桥式）

AM磁棒天线很细小，长度约5厘米，效果也不好，但设计有外接AM天线

集合照
