[拆机修机] 德生/TECSUN PL-368全波段数字解调立体声收音机拆机

[复制链接]
累计签到:77 天
连续签到:57 天

中级

Rank: 3Rank: 3

威望:203
金钱:1063
贡献:2
魅力:0
赫币:459


在线时间:187 小时
注册时间:2020-8-31
最后登录:2021-1-23

发表于 2021-1-6 22:52:34 | 显示全部楼层 |阅读模式
买的黄色的套机,使用BL-5C锂电池,说实话,我并不看好收音机使用这种电池,常规的使用5号电池要方便得多

外观

充电接口、音量旋钮、调谐旋钮

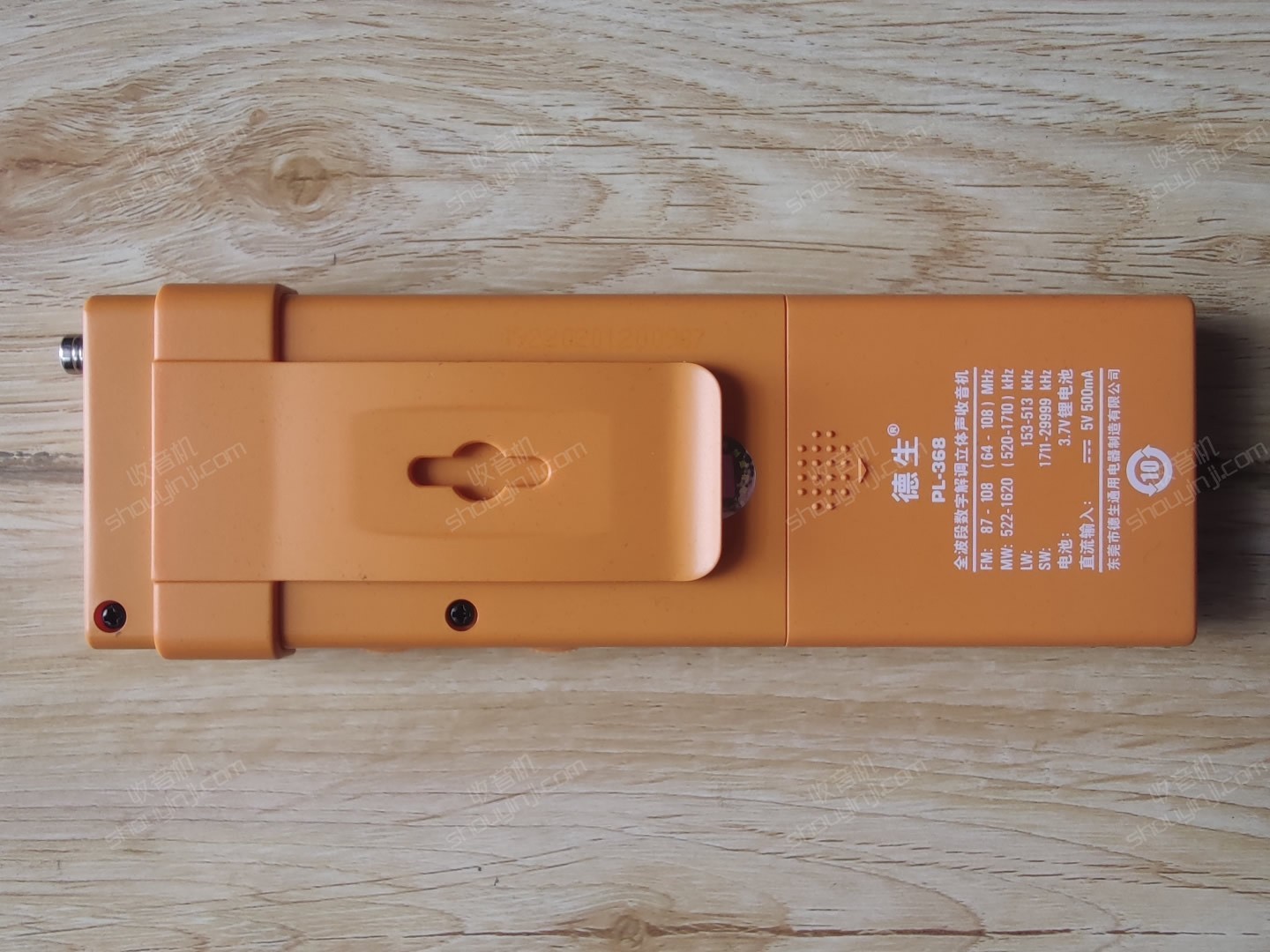

背面

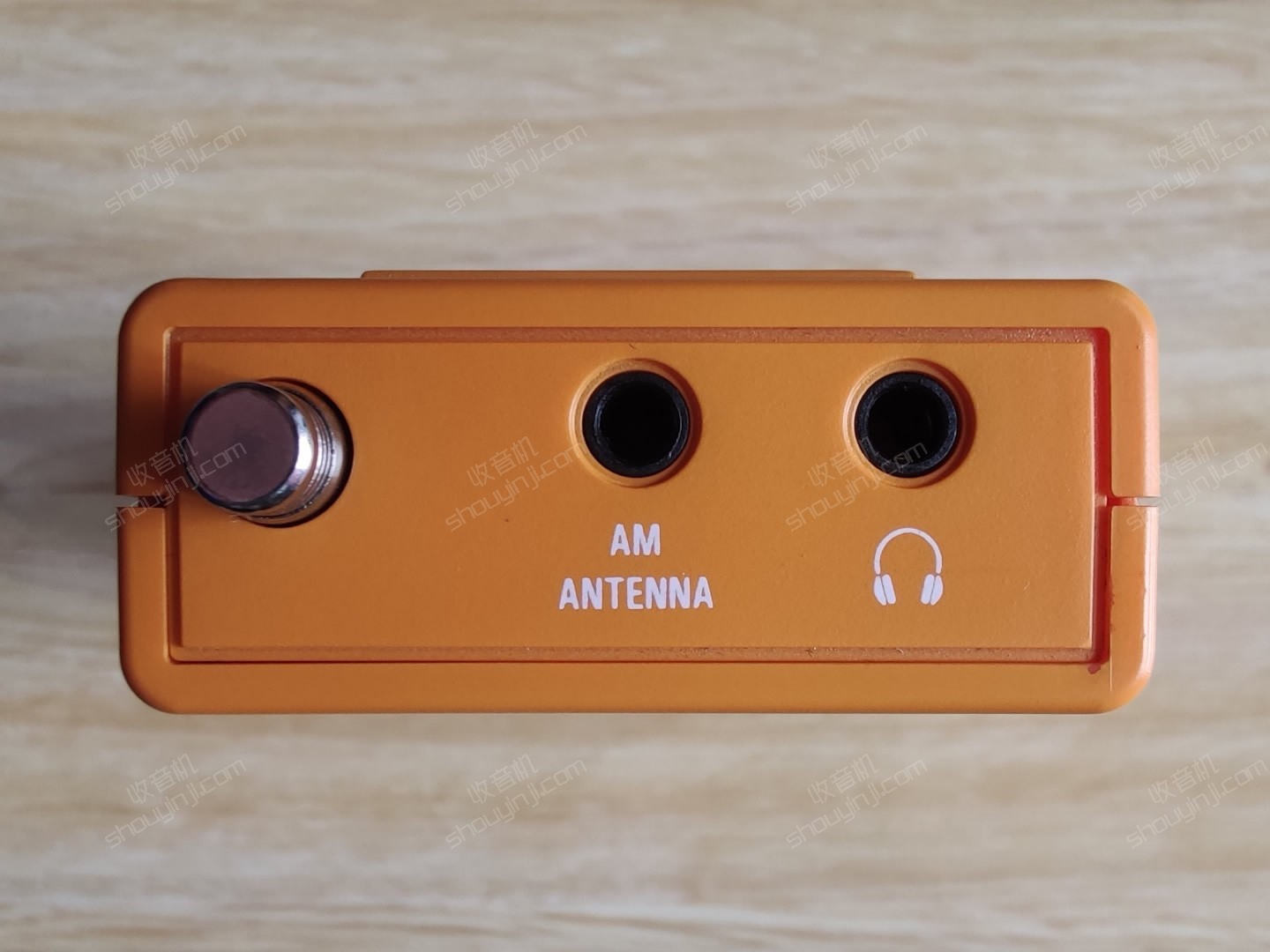

拉杆天线、预留的外接AM天线、耳机输出

BL-5C电池仓

正式拆机

使用海绵体做垫层增加按键手感,许多按键收音机一直在用...

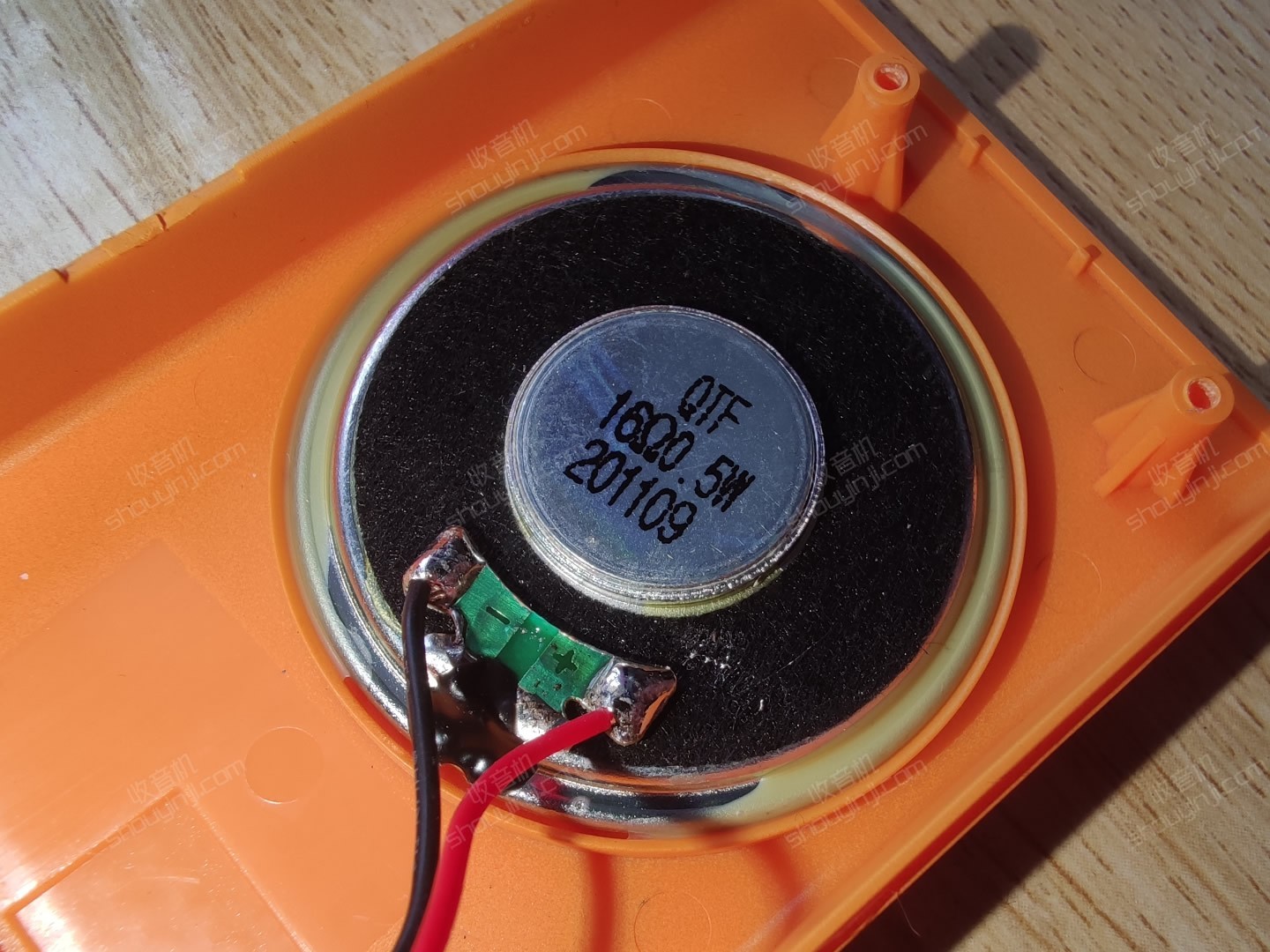

超薄喇叭,16Ω 0.5W,使用这种喇叭就不谈音质了

物理按键

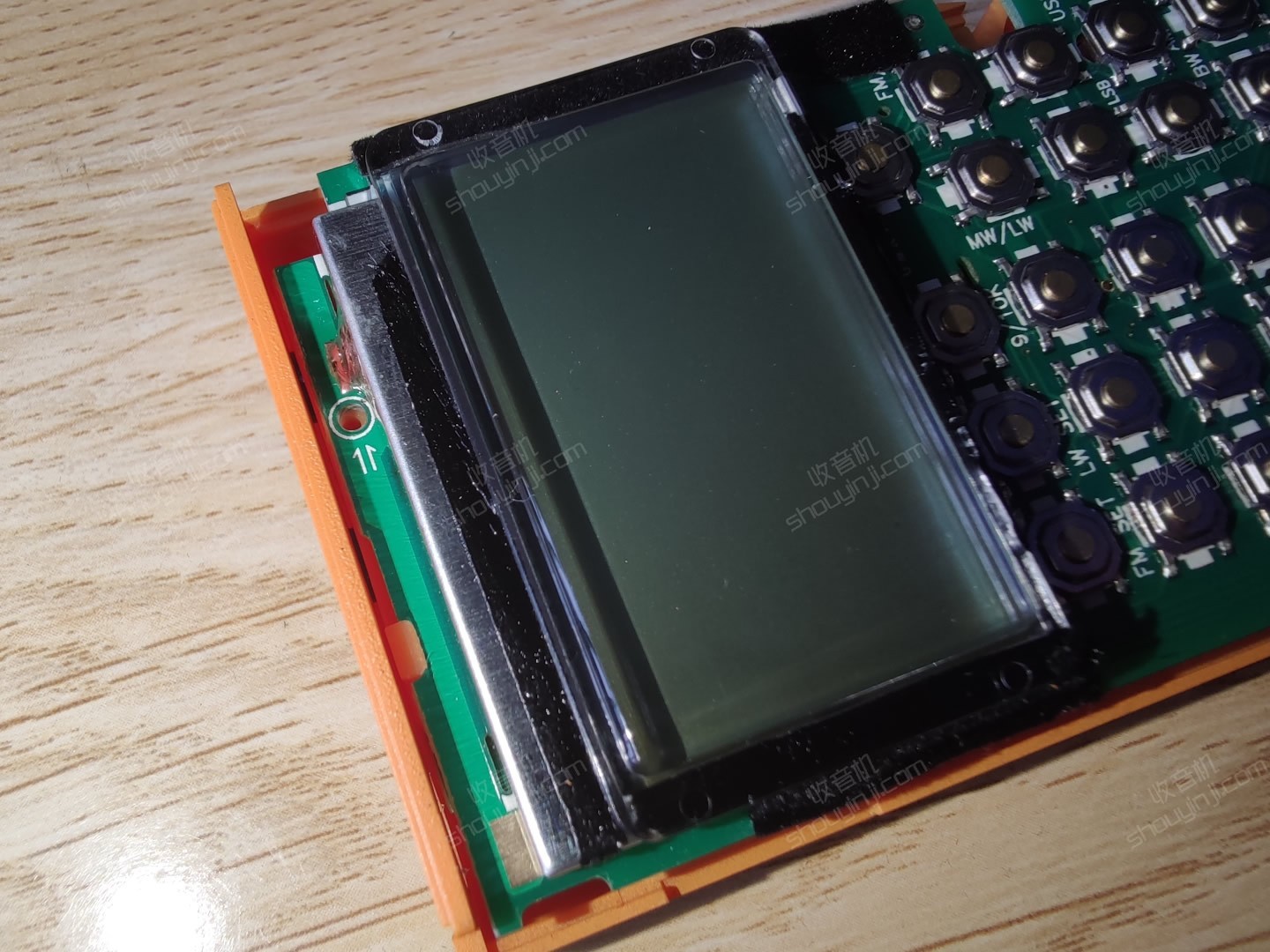

“密密麻麻”的轻触按键

这里差颗螺丝,不知道大家的是不是都这样

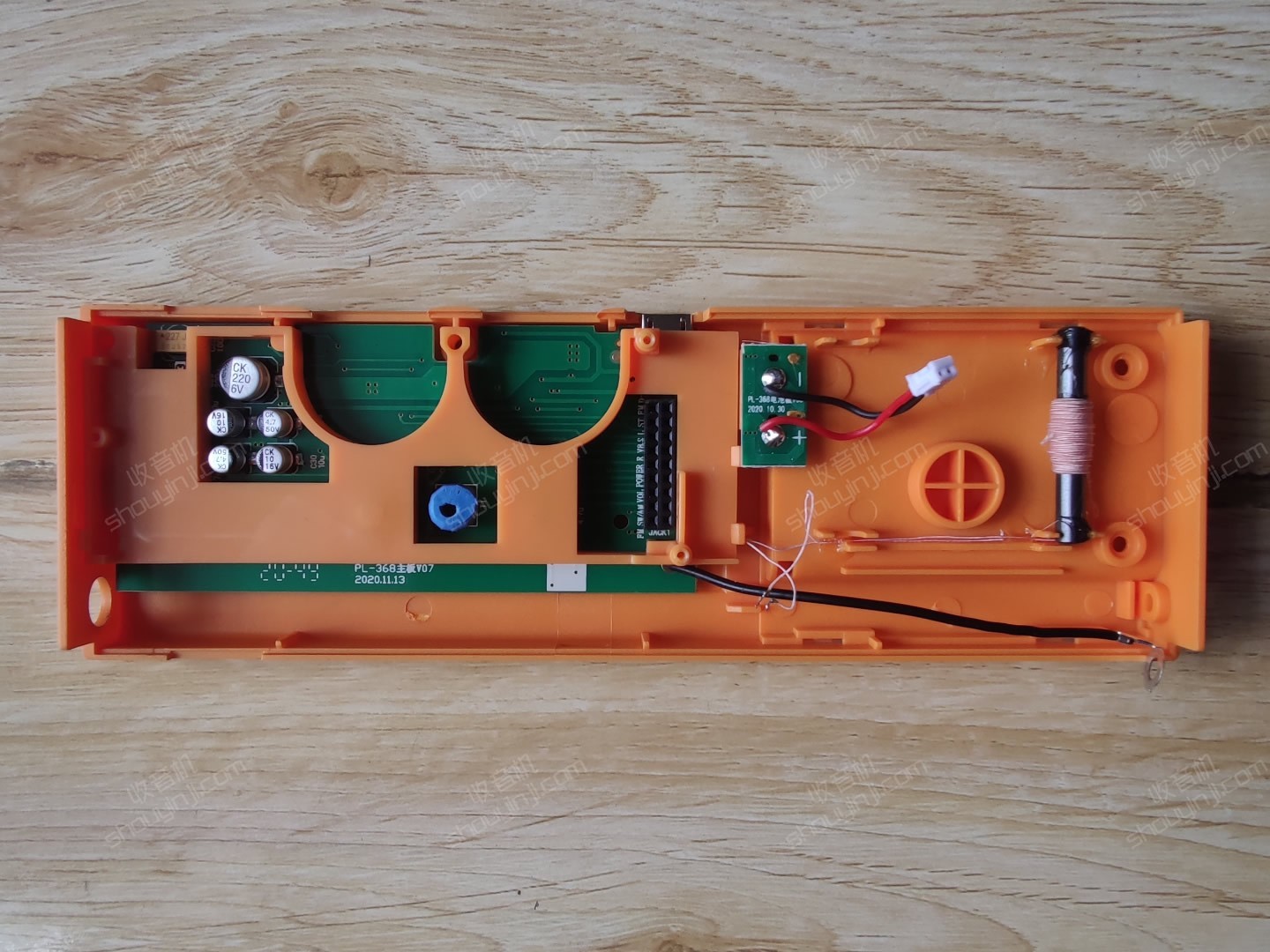

圆形的磁棒天线,长3cm,磁棒φ4mm,用这种“迷你”的磁棒天线也不会有很好的AM接收效果,淡定...

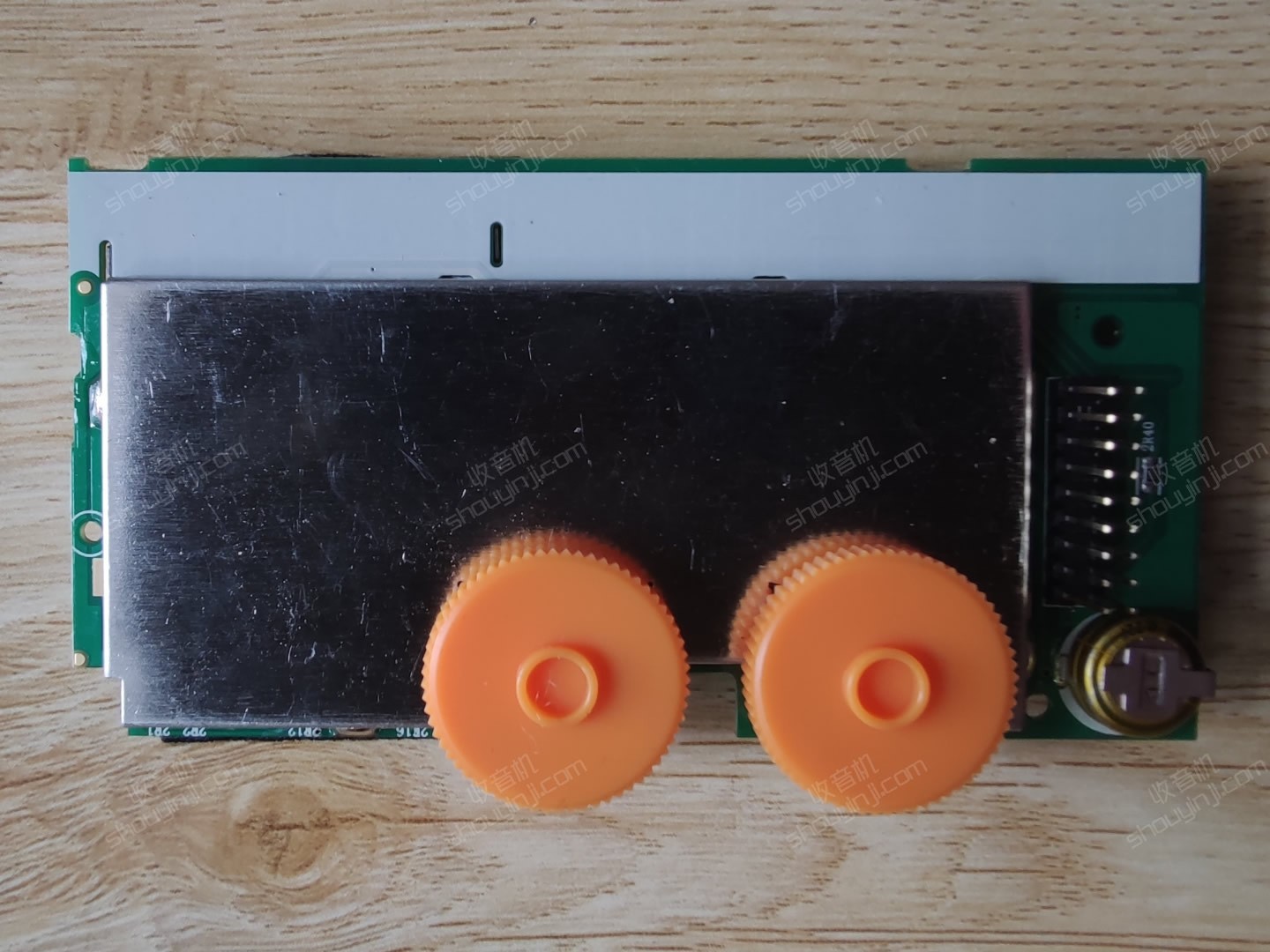

主板背面,很大的一块隐蔽罩

28颗轻触按键,有点密集,呵呵

底层的电板支撑

能拆的都拆出来了

又一块电板,功放IC和充电IC

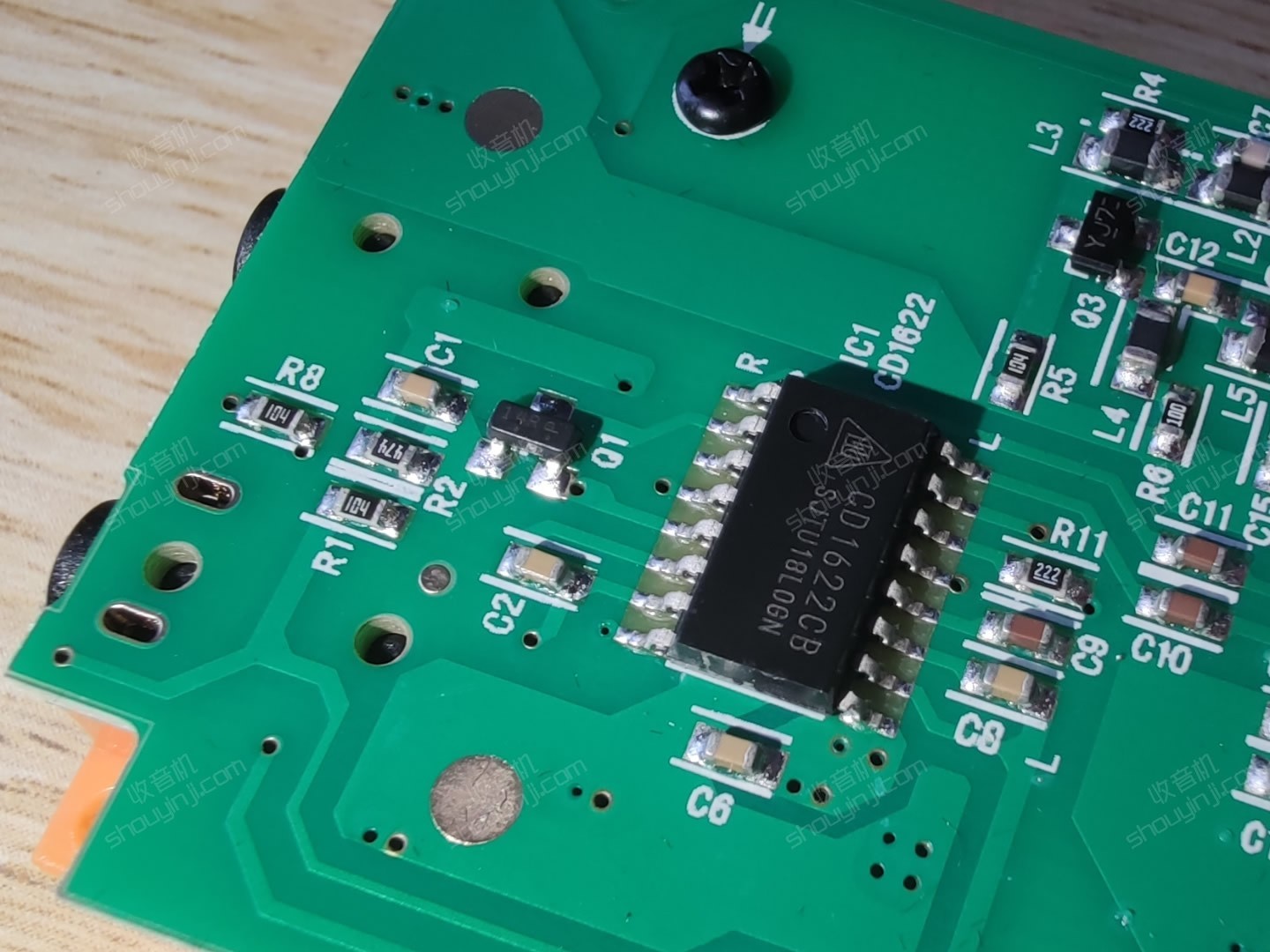

德生最常用的CD1622CB功放IC(参数:110mW的× 2双通道/320MW BTL)

4056B电源管理芯片

电板另一面

难得看到一颗“蛋黄”电容

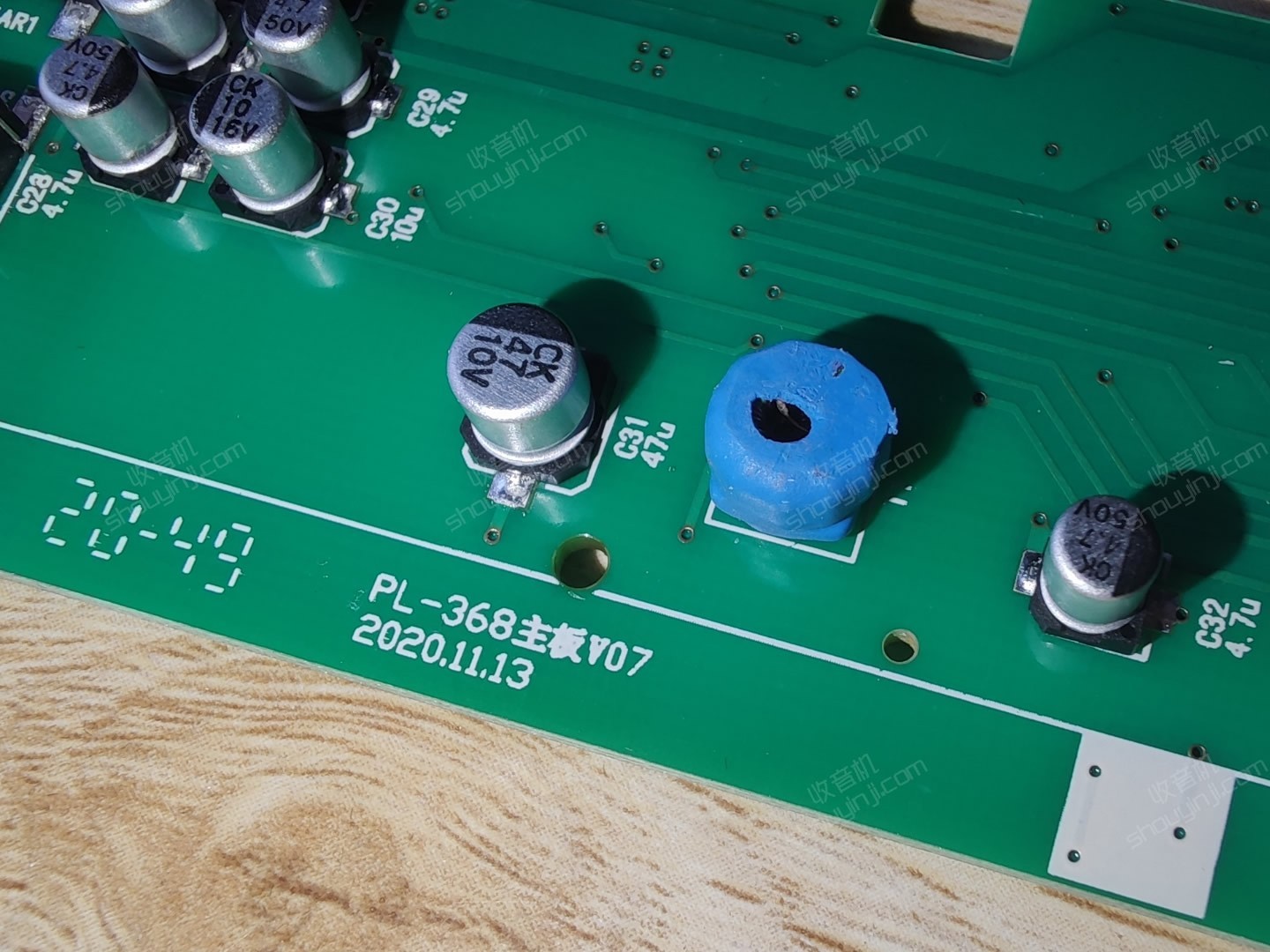

PL-368主板V07 2020.11.13,这出厂日期真新,才一个多月
回复

使用道具 举报

累计签到:77 天
连续签到:57 天

中级

Rank: 3Rank: 3

威望:203
金钱:1063
贡献:2
魅力:0
赫币:459


在线时间:187 小时
注册时间:2020-8-31
最后登录:2021-1-23

 楼主| 发表于 2021-1-6 22:53:08 | 显示全部楼层
本帖最后由 amani77 于 2021-1-8 21:08 编辑

不好意思,今天才把隐蔽罩拆下来!

隐蔽罩三个焊点,很容易拆下来

BL24C256A存储器EEPROM芯片;014DZ03控制LCD屏的

3560DL51是DSP芯片

黄色外皮包裹的是5.5V 0.22F法拉电容

这焊点看起来很舒服

集合照
回复

使用道具 举报

累计签到:64 天
连续签到:57 天

中级

Rank: 3Rank: 3

威望:15
金钱:530
贡献:0
魅力:0
赫币:384


在线时间:28 小时
注册时间:2020-11-18
最后登录:2021-1-23

发表于 2021-1-6 23:06:36 | 显示全部楼层
蛮小巧 看着还不错  德生的好多种型号收音机都用的是CD1622做功放输出 很难再见到用CXA1622了。
回复

使用道具 举报

累计签到:19 天
连续签到:13 天

1 40 196

初级

Rank: 2

威望:1
金钱:155
贡献:0
魅力:0
赫币:121


在线时间:14 小时
注册时间:2020-11-7
最后登录:2021-1-22

发表于 2021-1-7 08:45:57 | 显示全部楼层
2020.11.13生产的板子——这是很新很新的收音机了。。。
回复

使用道具 举报

累计签到:28 天
连续签到:2 天

1 42 289

初级

Rank: 2

威望:1
金钱:246
贡献:0
魅力:0
赫币:146


在线时间:7 小时
注册时间:2020-8-31
最后登录:2021-1-23

发表于 2021-1-7 09:06:03 | 显示全部楼层
拆完了还能装起来 才行


登录/注册后可看大图
回复

使用道具 举报

累计签到:77 天
连续签到:57 天

中级

Rank: 3Rank: 3

威望:203
金钱:1063
贡献:2
魅力:0
赫币:459


在线时间:187 小时
注册时间:2020-8-31
最后登录:2021-1-23

 楼主| 发表于 2021-1-7 15:09:19 | 显示全部楼层
高放 发表于 2021-1-7 08:45
2020.11.13生产的板子——这是很新很新的收音机了。。。

感觉缩水了,但又说不出来缩在哪里!
回复

使用道具 举报

累计签到:77 天
连续签到:57 天

中级

Rank: 3Rank: 3

威望:203
金钱:1063
贡献:2
魅力:0
赫币:459


在线时间:187 小时
注册时间:2020-8-31
最后登录:2021-1-23

 楼主| 发表于 2021-1-7 15:09:46 | 显示全部楼层
小司机 发表于 2021-1-7 09:06
拆完了还能装起来 才行

表弟,你表哥我啥时候拆完了装不会去的!
回复

使用道具 举报

累计签到:28 天
连续签到:2 天

1 42 289

初级

Rank: 2

威望:1
金钱:246
贡献:0
魅力:0
赫币:146


在线时间:7 小时
注册时间:2020-8-31
最后登录:2021-1-23

发表于 2021-1-9 08:40:44 | 显示全部楼层
amani77 发表于 2021-1-7 15:09
表弟,你表哥我啥时候拆完了装不会去的!

我表哥的技术我还是信赖的


登录/注册后可看大图
回复

使用道具 举报

累计签到:58 天
连续签到:57 天

中级

Rank: 3Rank: 3

威望:9
金钱:665
贡献:0
魅力:0
赫币:359


在线时间:17 小时
注册时间:2020-11-24
最后登录:2021-1-23

发表于 2021-1-12 03:39:11 来自手机 | 显示全部楼层
鸡肋
回复

使用道具 举报

尚未签到

0 4 20

入门

Rank: 1

威望:0
金钱:16
贡献:0
魅力:0
赫币:10


在线时间:0 小时
注册时间:2021-1-12
最后登录:2021-1-12

发表于 2021-1-12 06:51:23 来自手机 | 显示全部楼层
谢谢拆机的兄弟,我的360就是改了1.2米到底天线,这368就直接设计了这种天线哈。还有看空间,电池仓左边挖空下还是可以勉强装下14500锂电的。
