[拆机修机] 索尼/SONY SRF-18 AM/FM收音机拆机

索尼/SONY 索尼/SONY 597 人阅读 | 4 人回复 | 2021-03-05

这机很有个性,显得年轻的那种鲜明颜色!

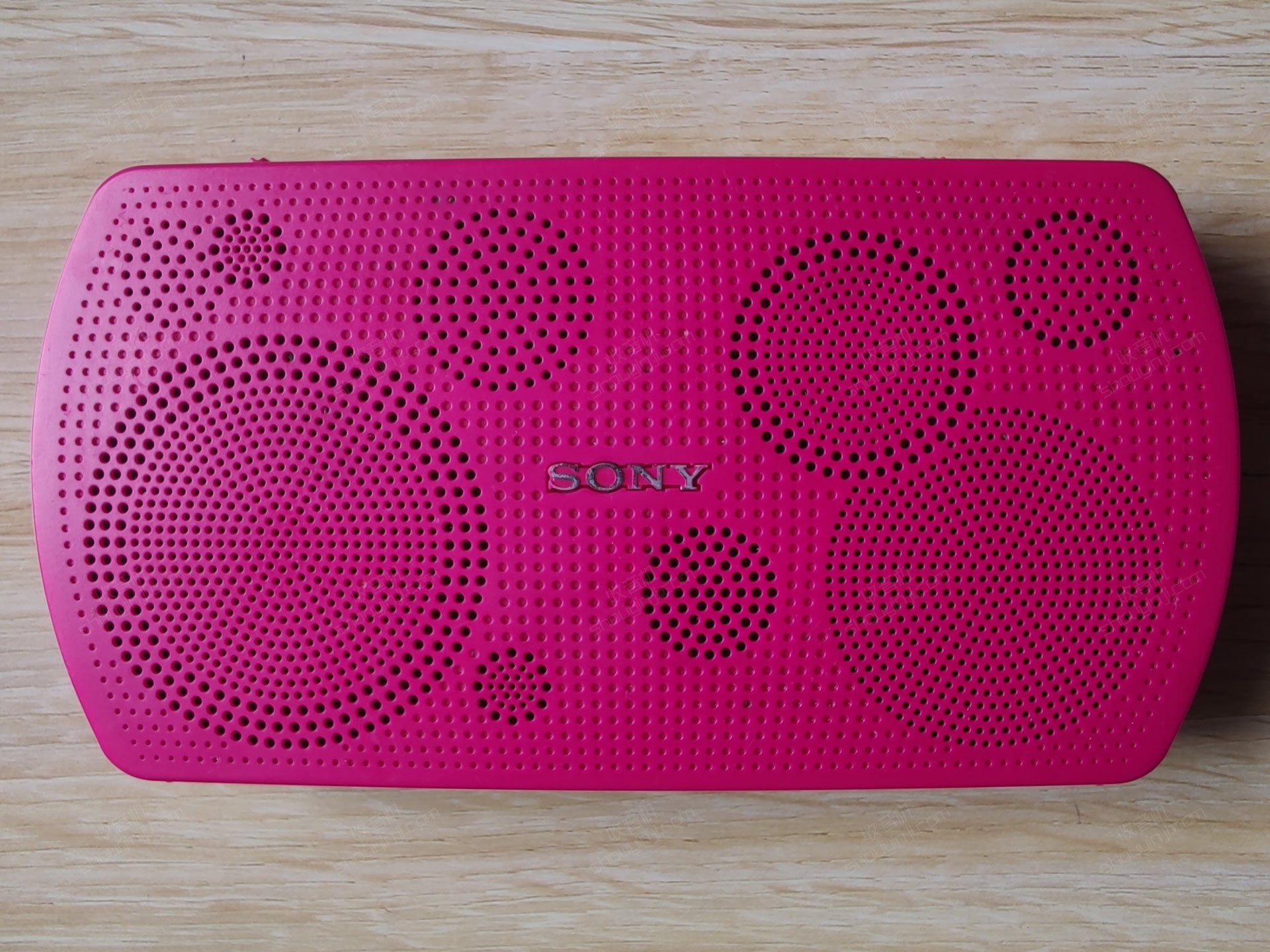

正面

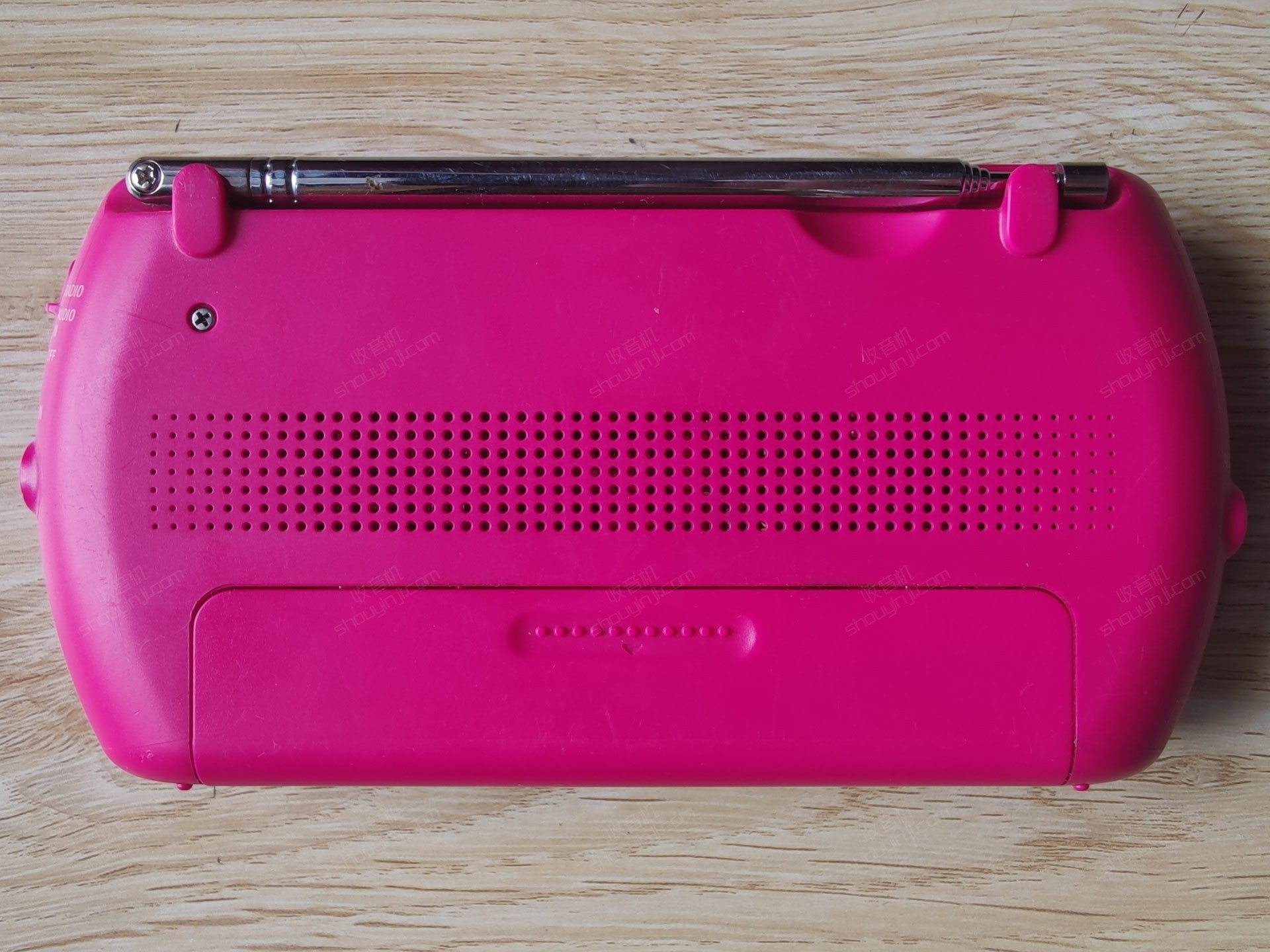

背面

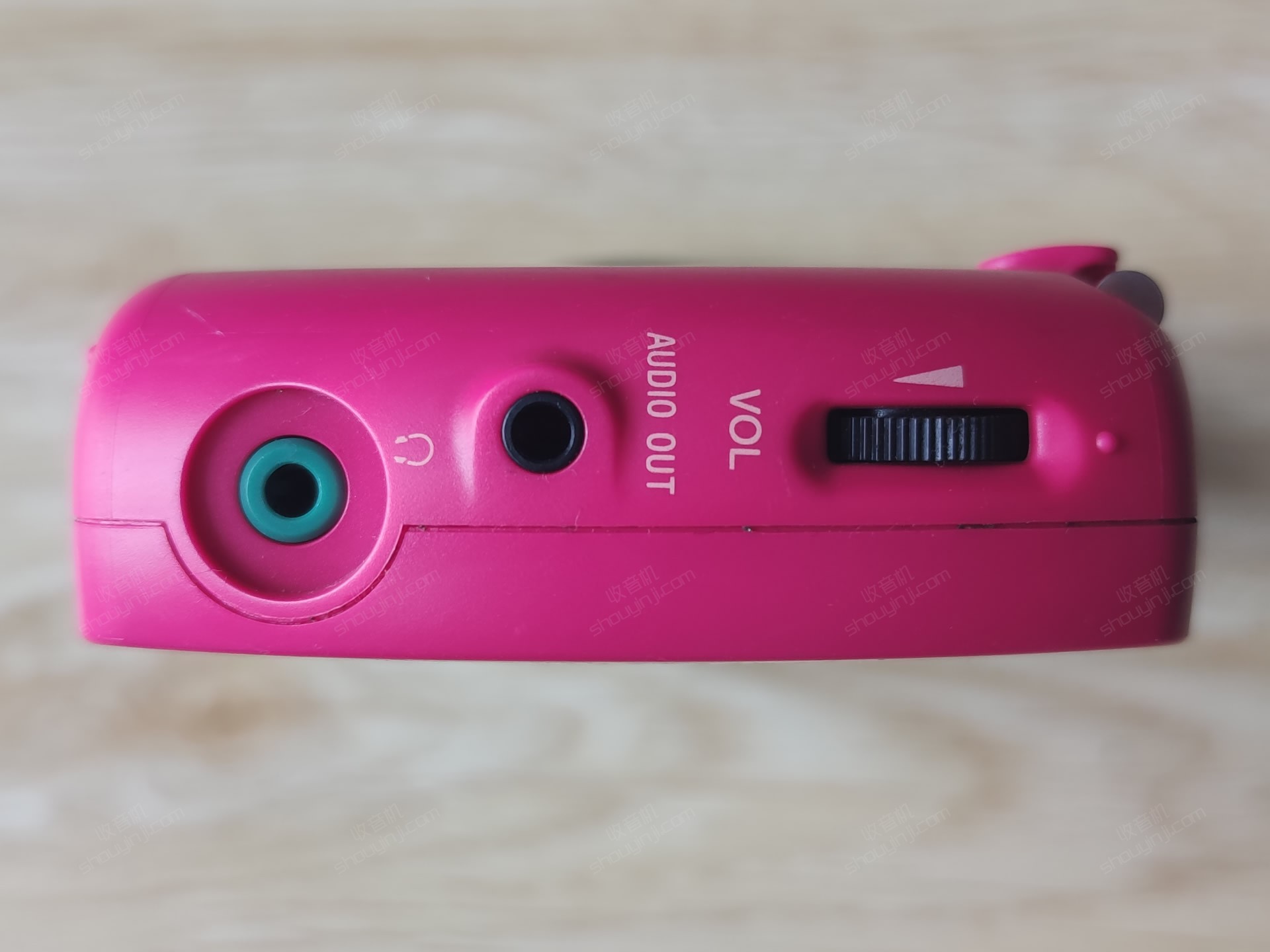

耳机输出、音频输出、音量旋钮

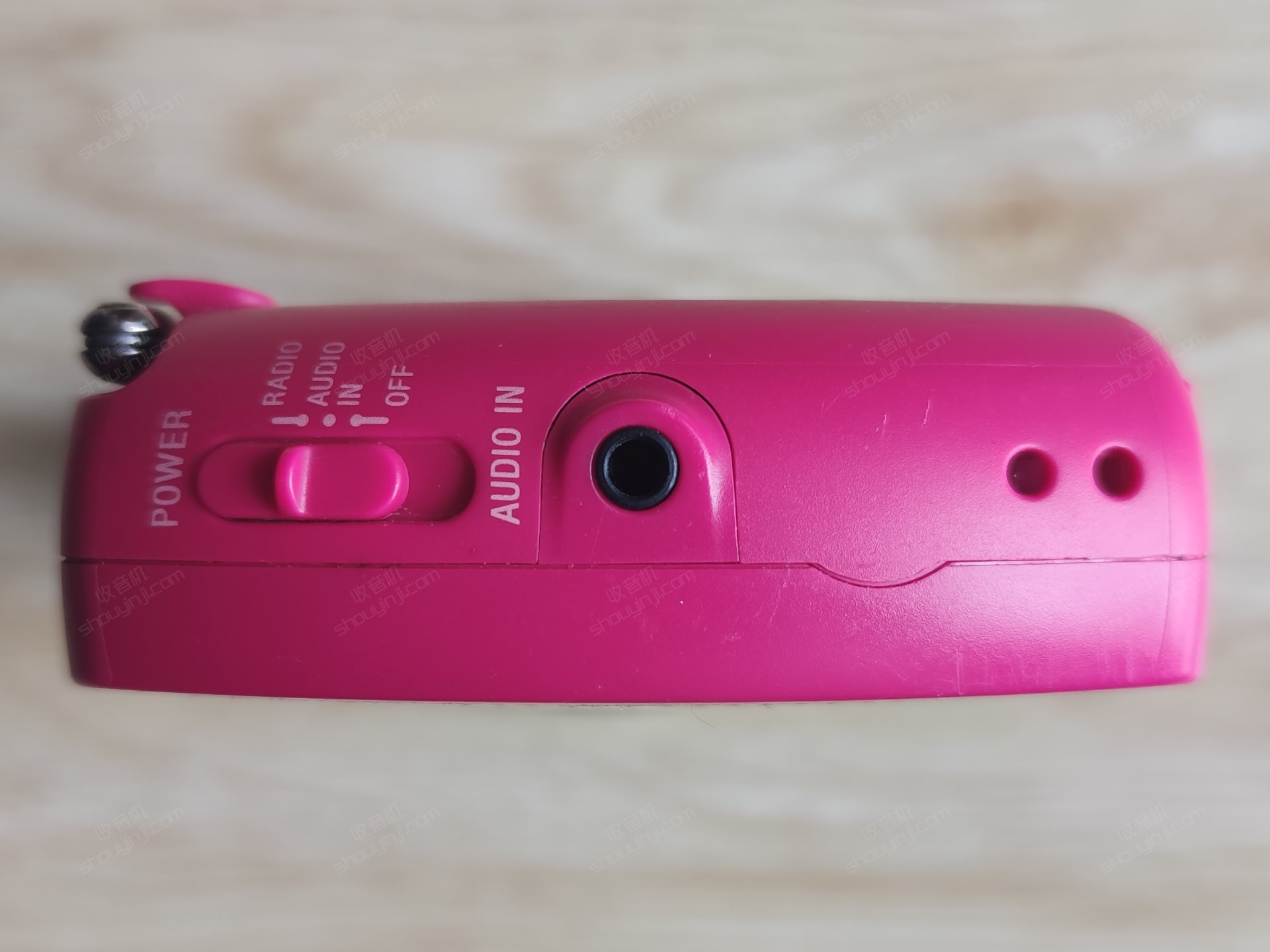

功能选择、音频输入

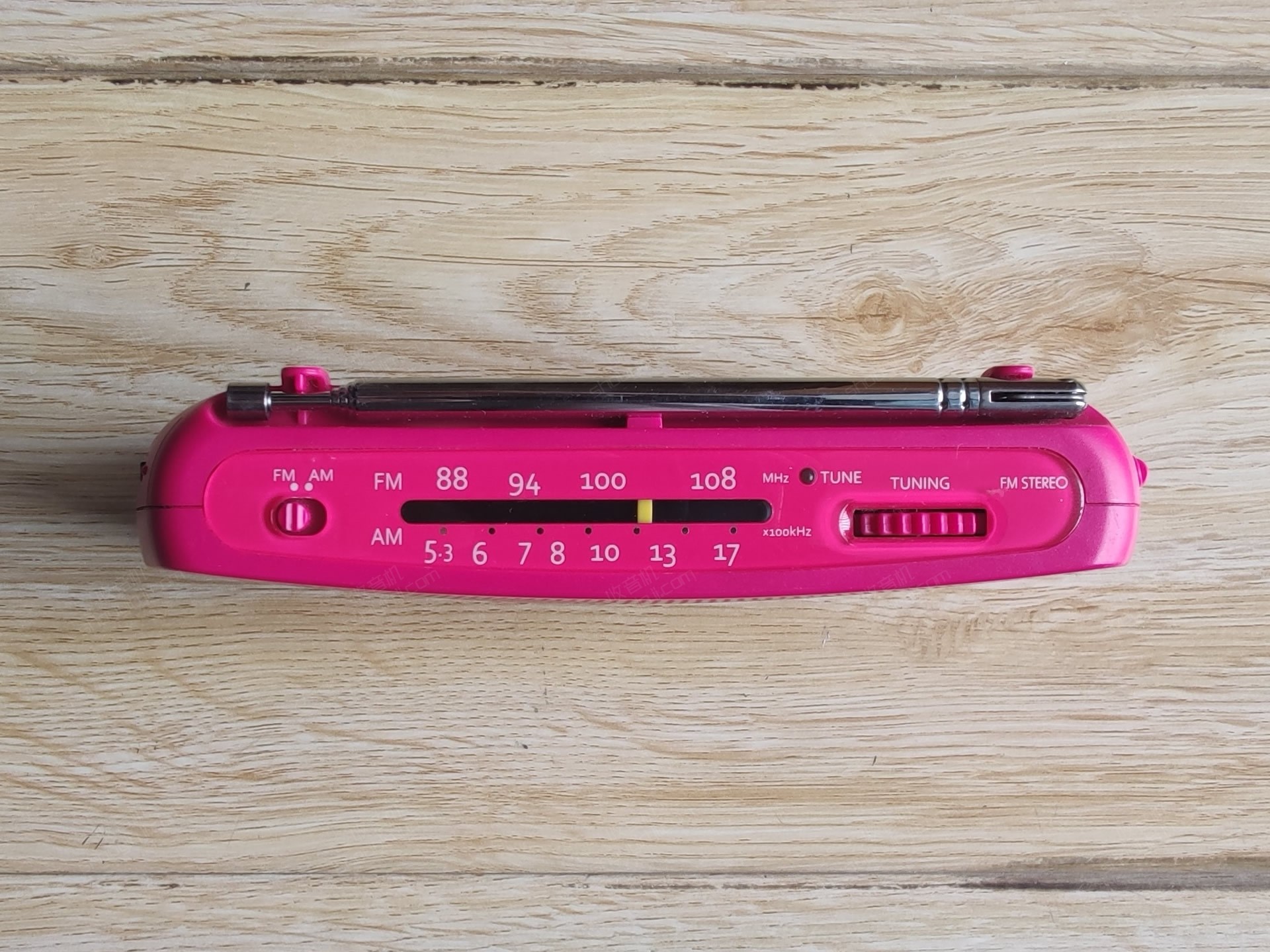

波段选择、指针盘、调谐旋钮

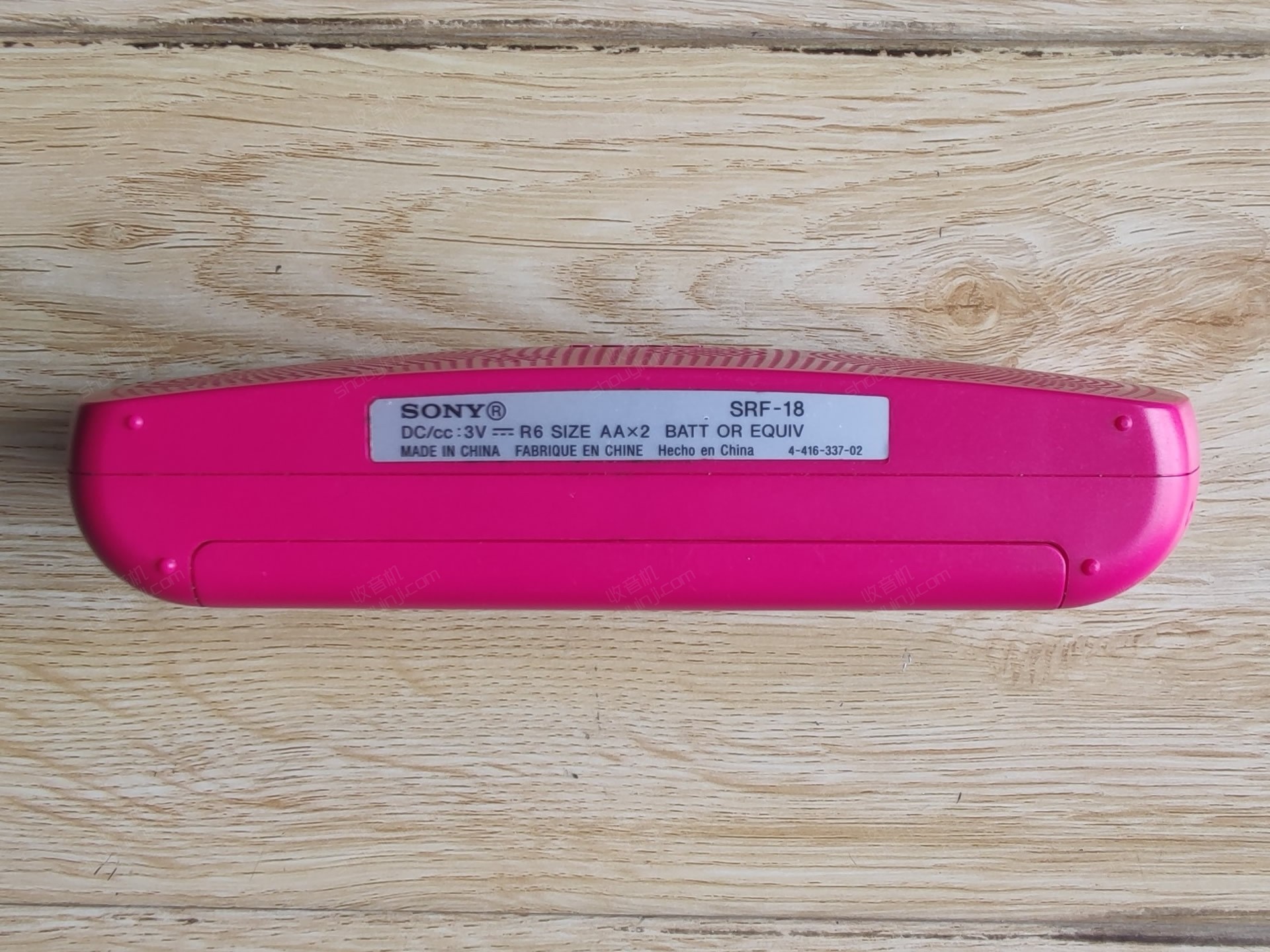

型号标签


使用两节5#电池


先拧下两颗螺丝,用热风机吹吹指针盘等,因为是双面胶粘的,然后慢慢撬开

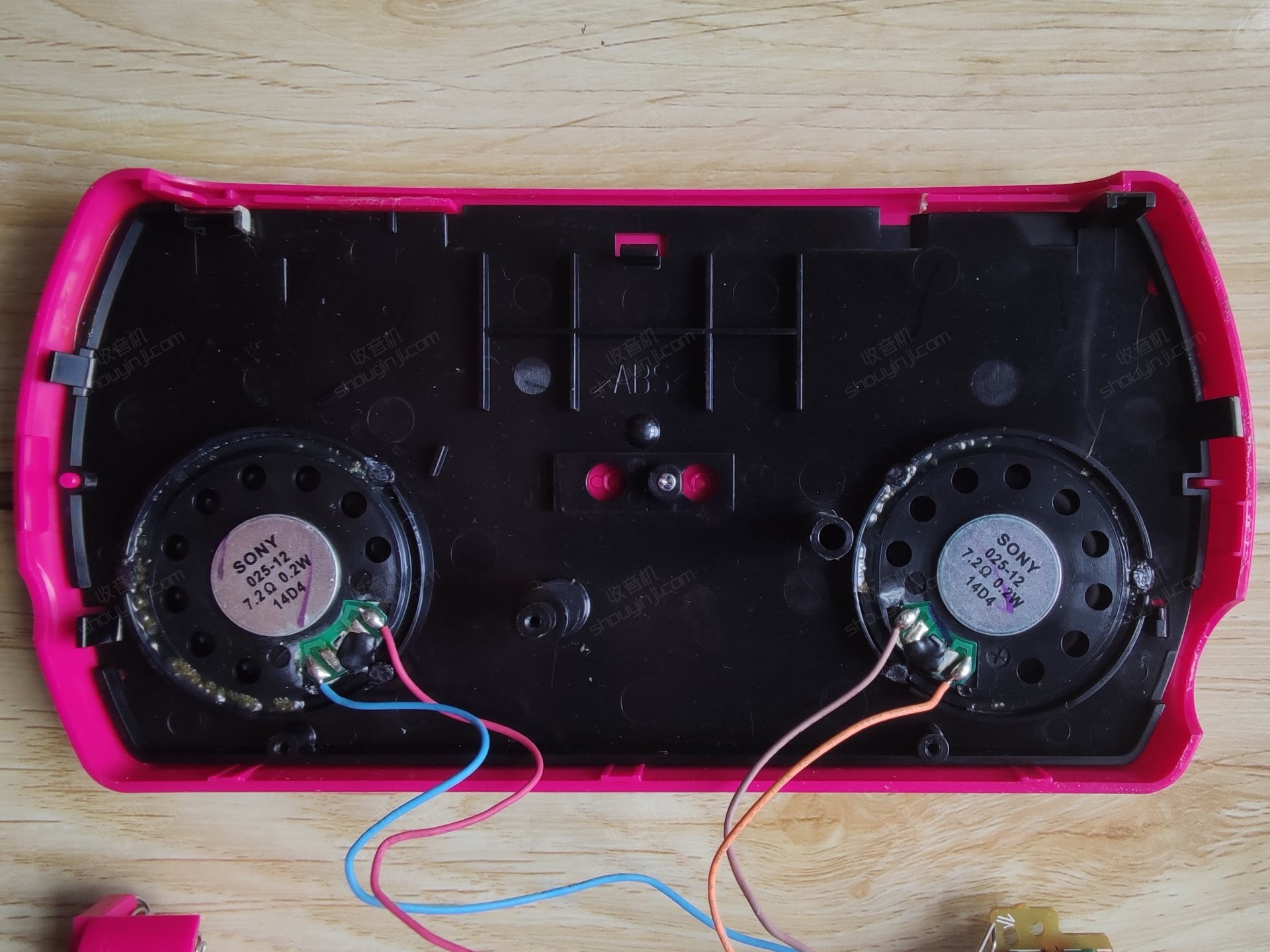

两只7.2Ω 0.2W φ35mm的喇叭


继续拆

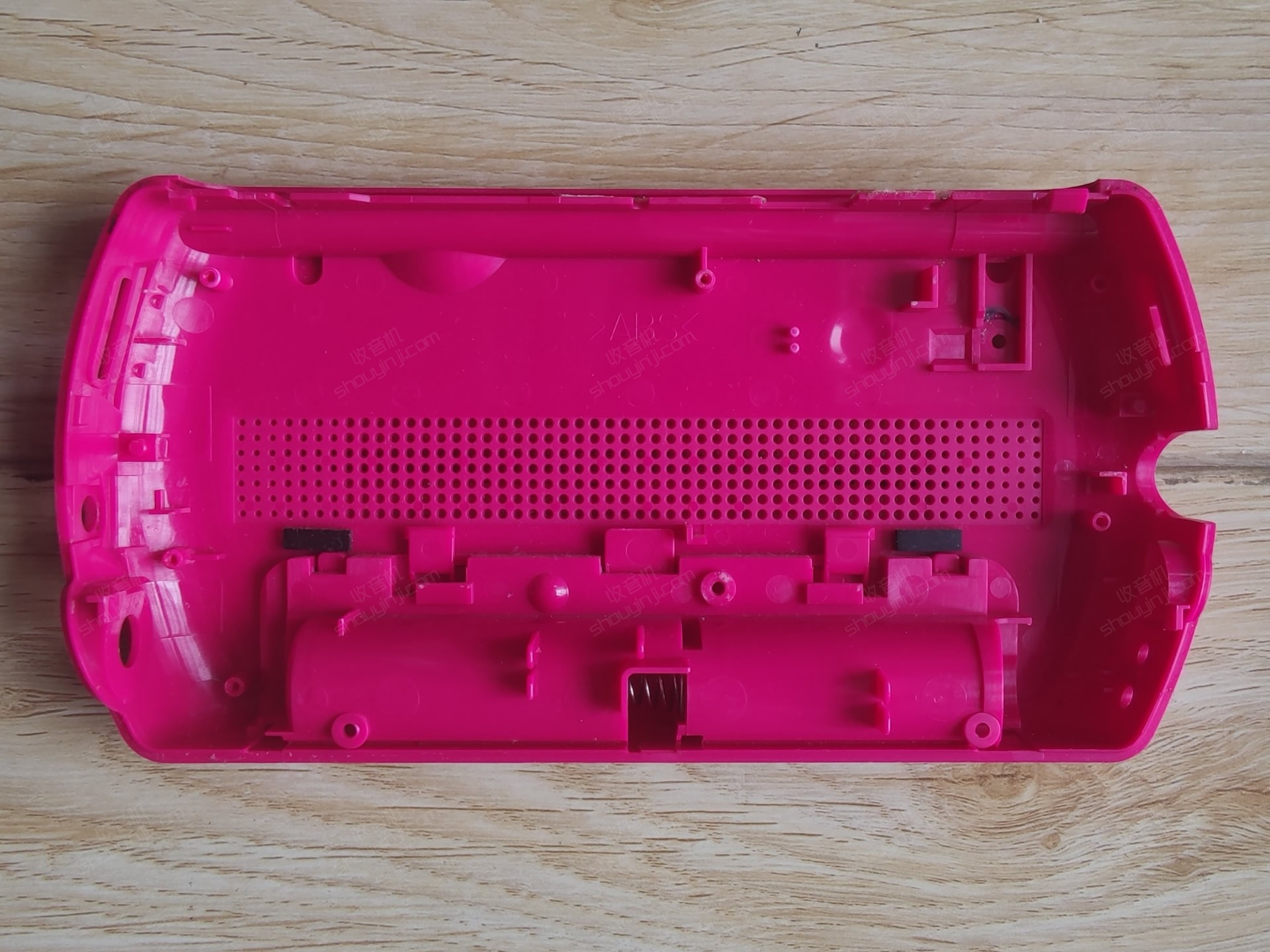

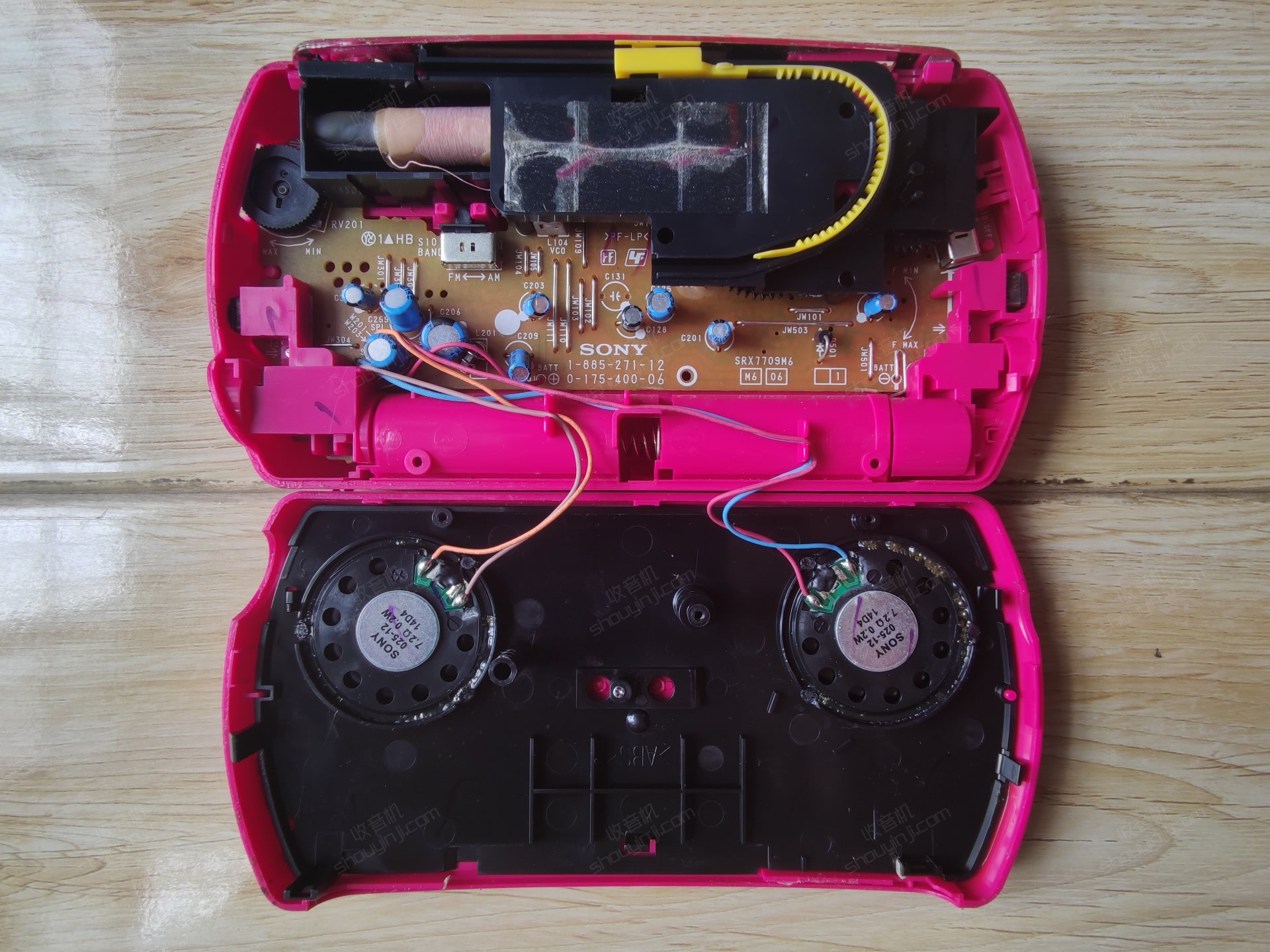

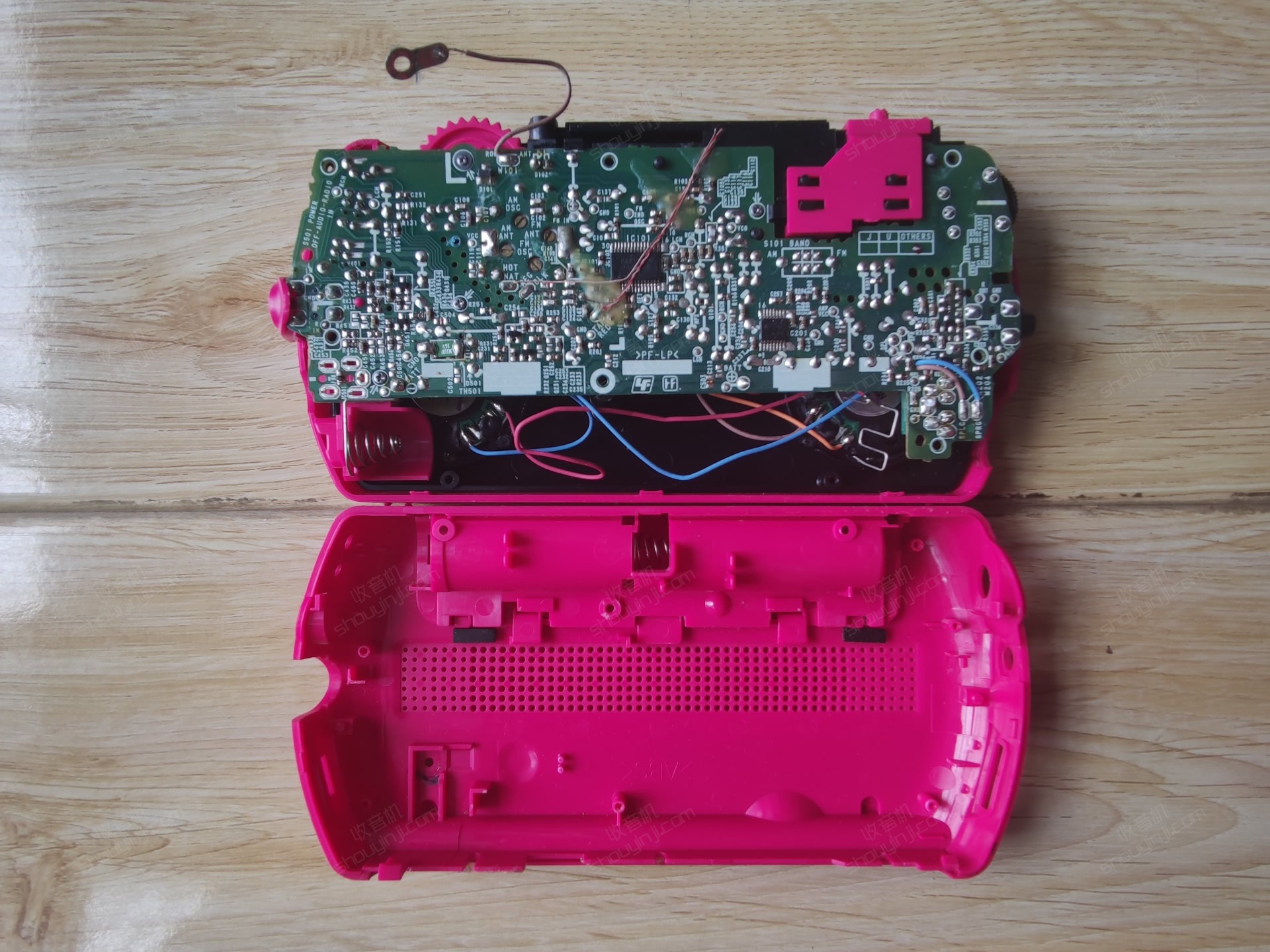

后盖里面

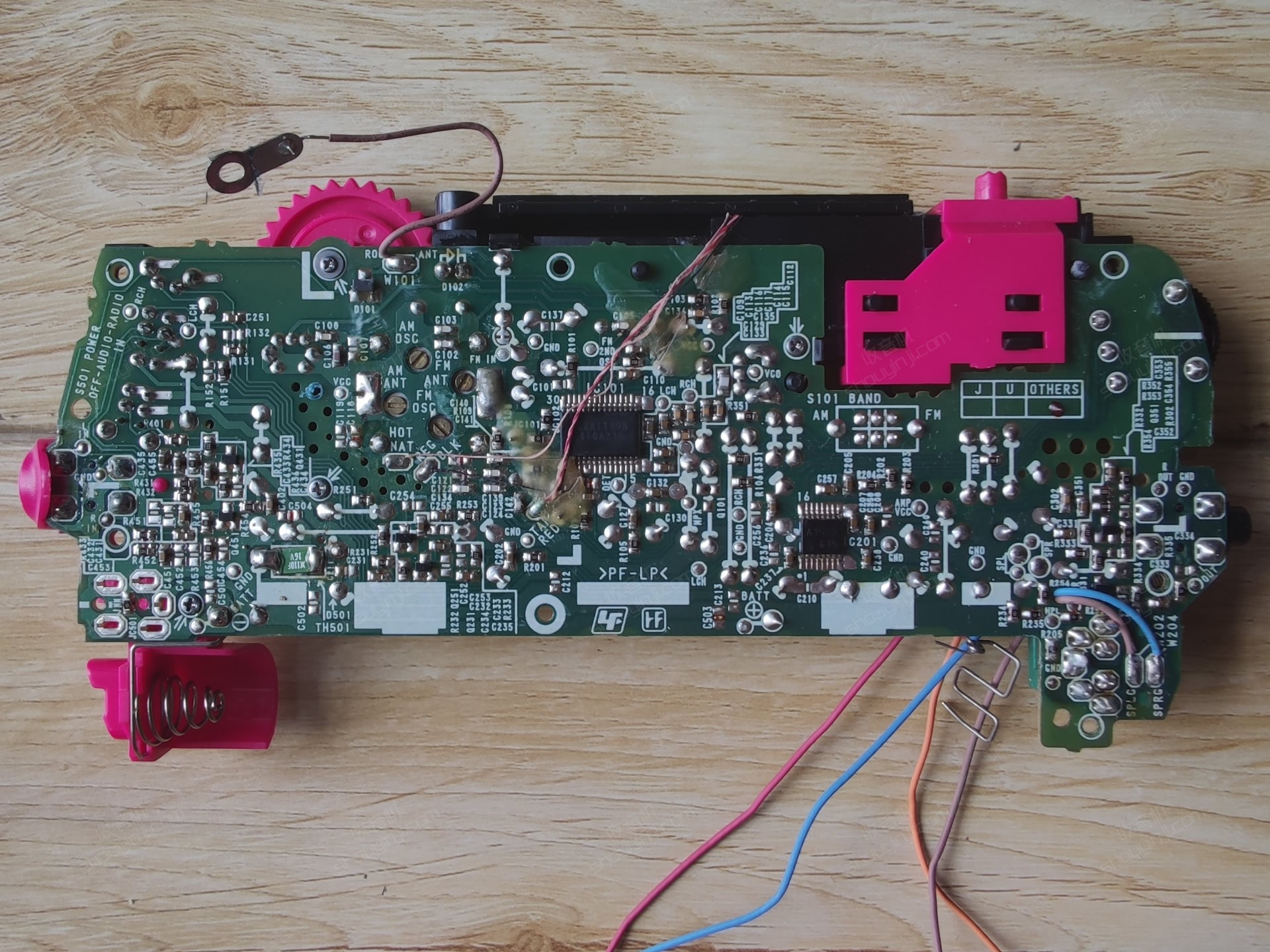

整块电板


取出电板



CXA1129N调幅/调频立体声收音机集成电路



A1522型号没查到,猜测是双声道功放IC

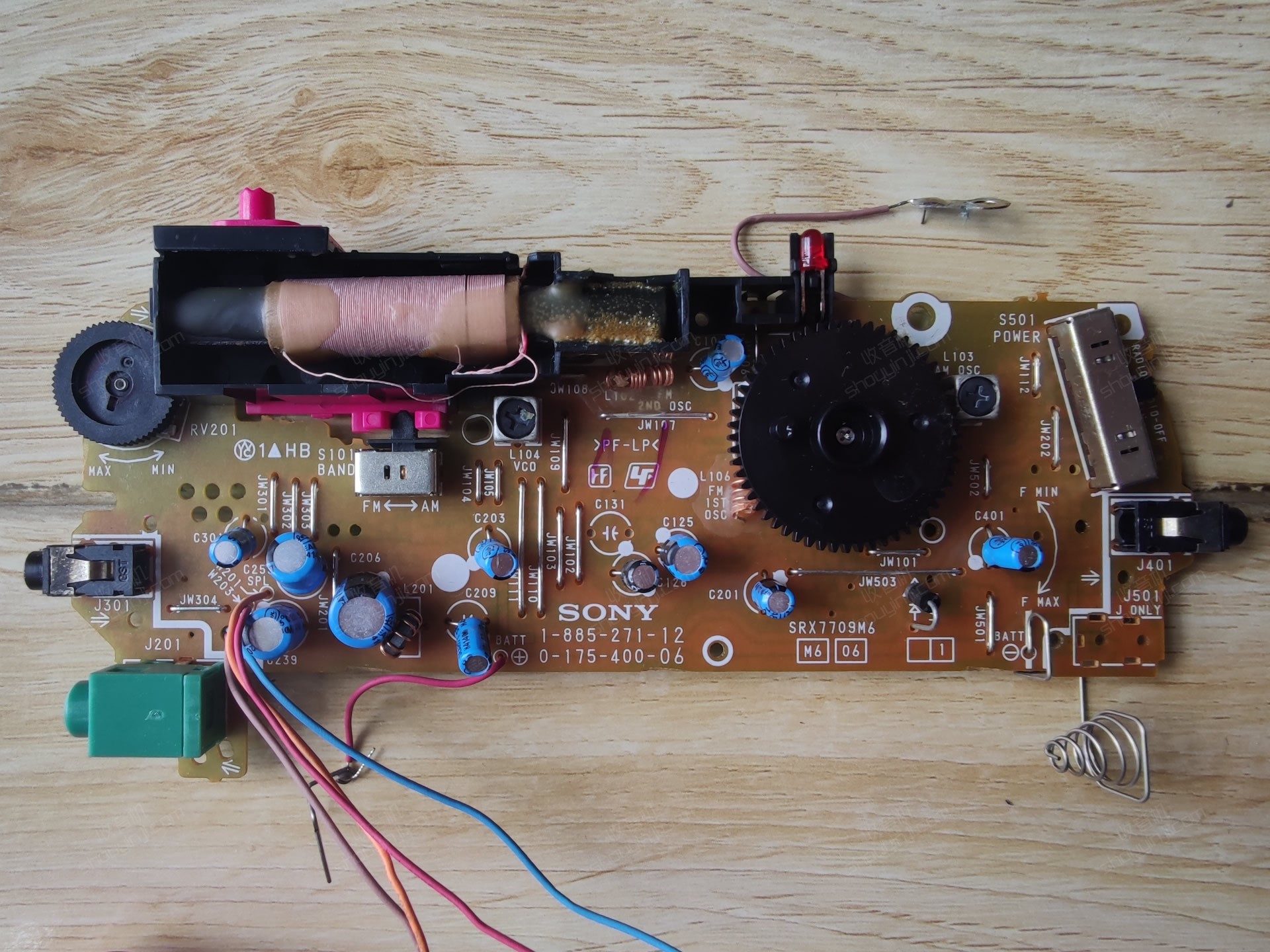

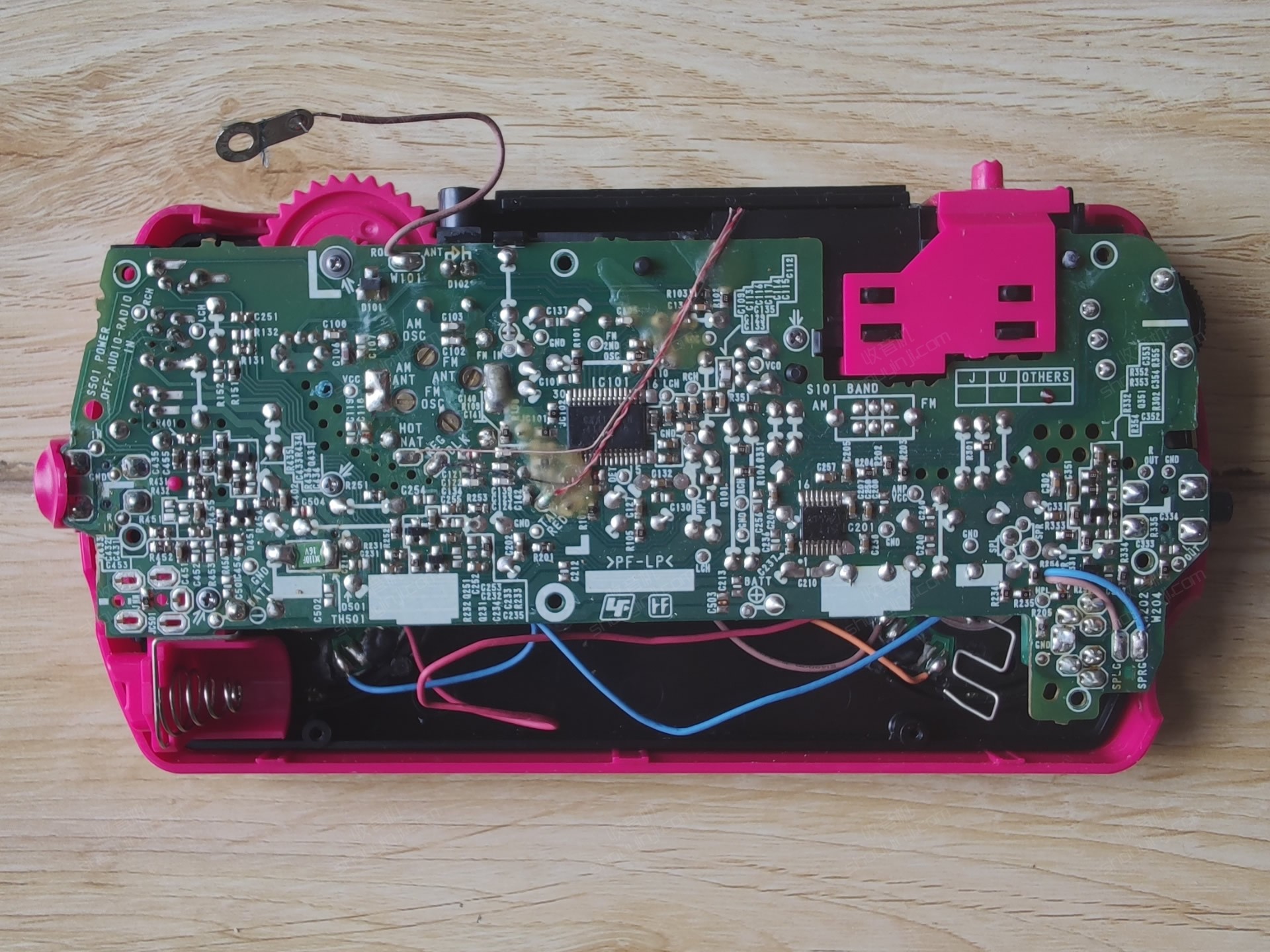

电板正面

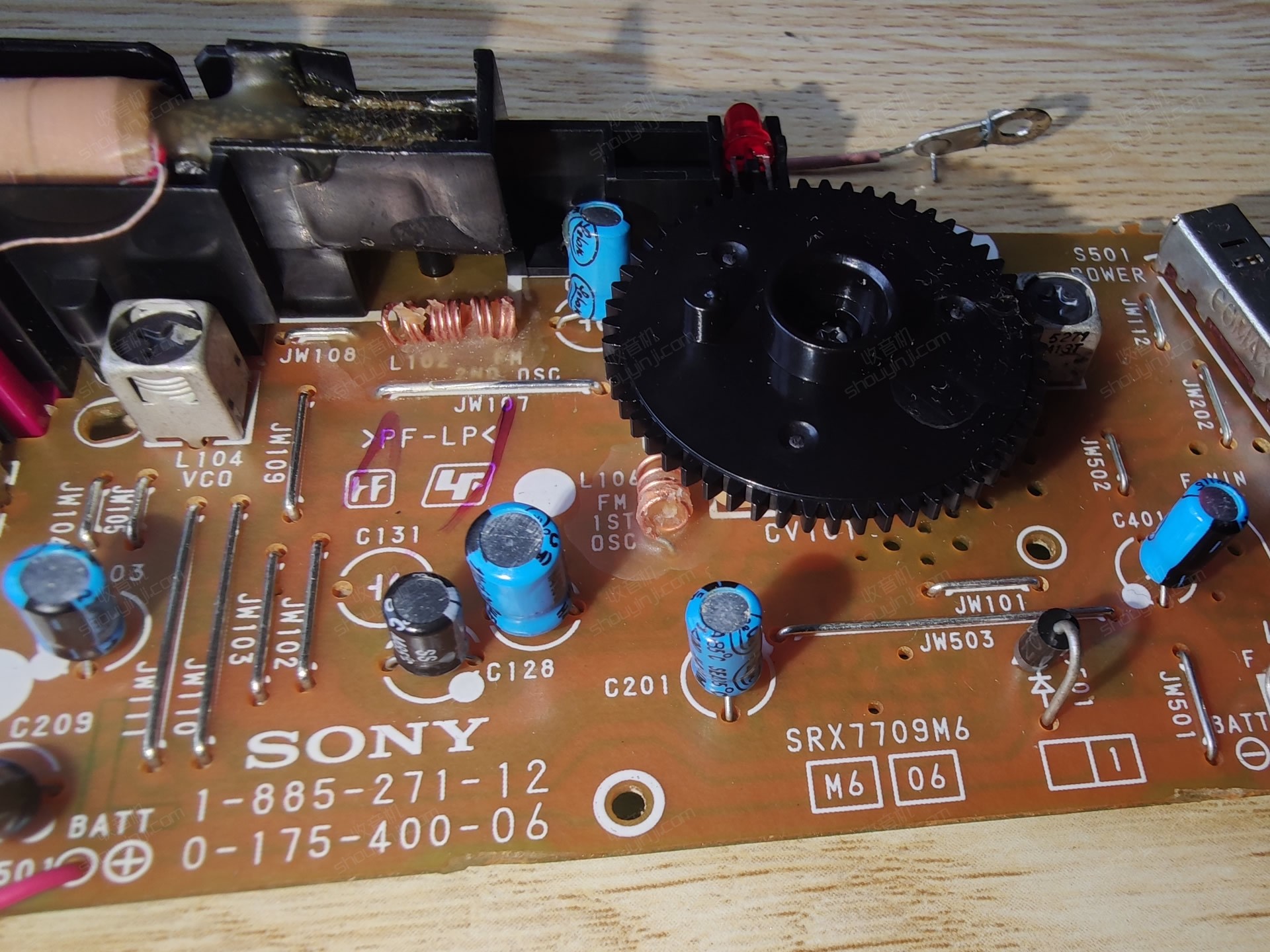

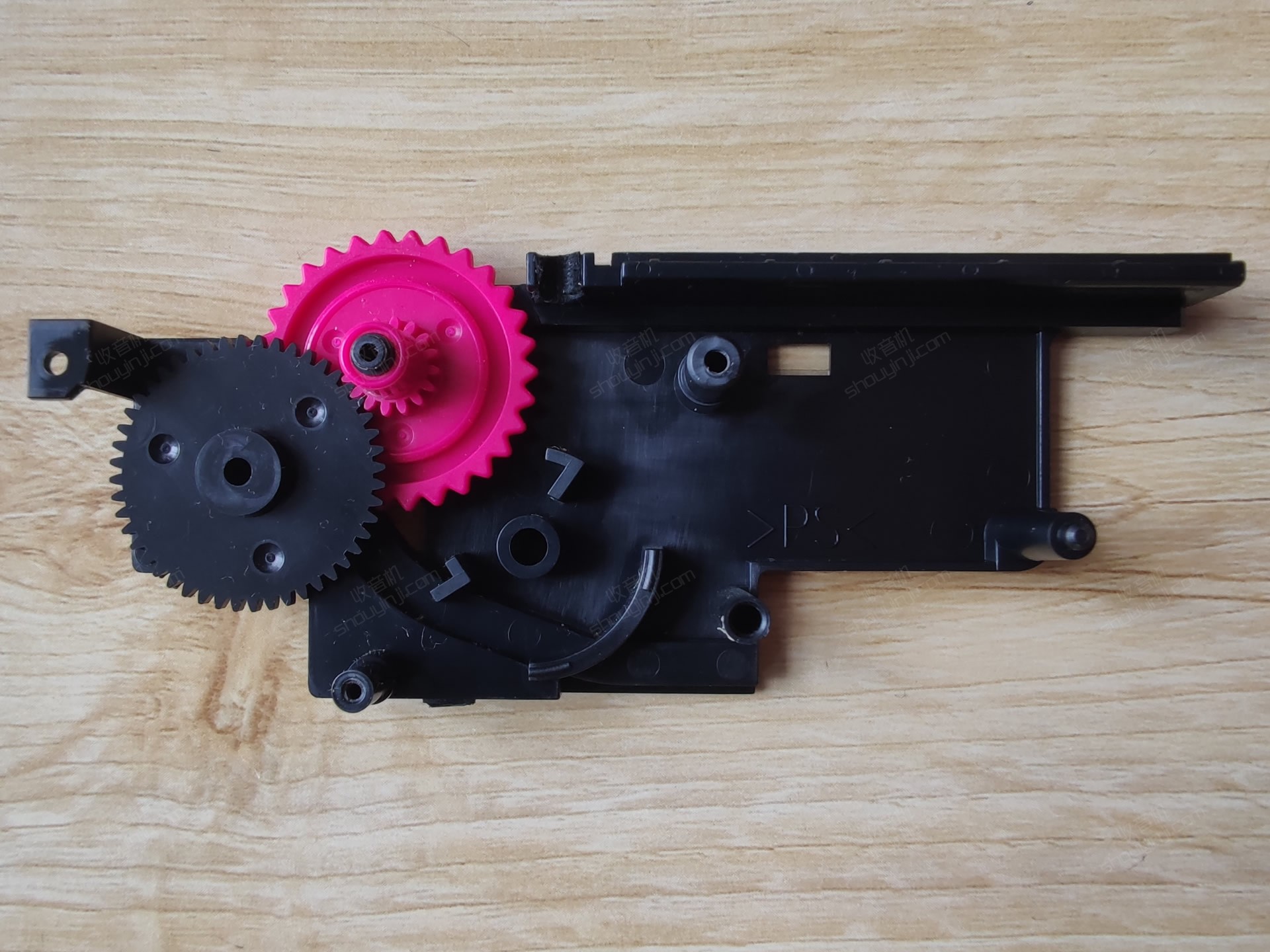

调谐部分的齿轮

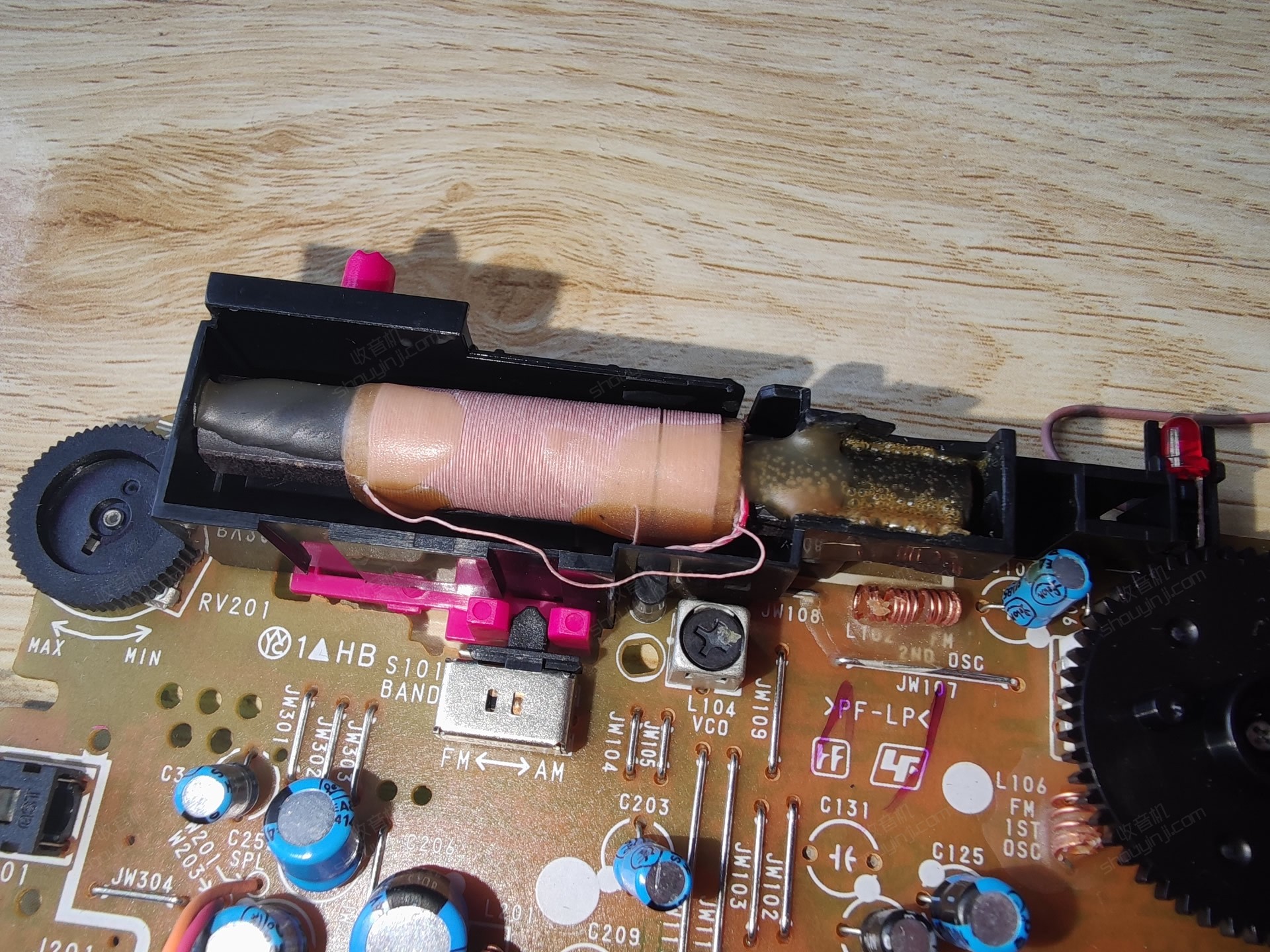

磁棒天线 60mm*6mm

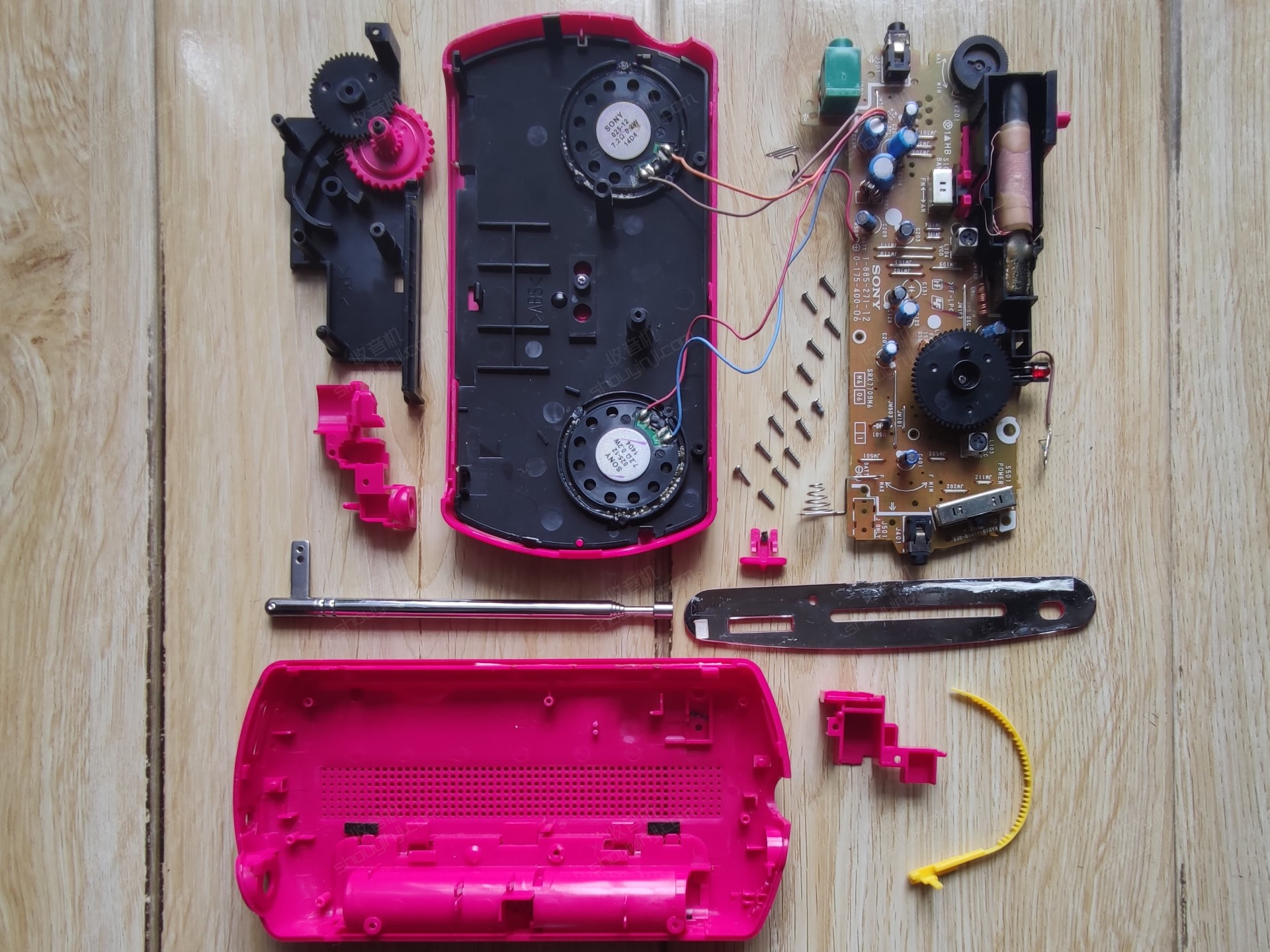

集合照
分享到:
回复

使用道具 举报

回复|共 4 个

塞北之雪

发表于 2021-3-6 08:48:01 来自手机 | 显示全部楼层

这么骚气的颜色
回复

使用道具 举报

南岸牧马人

发表于 2021-3-9 10:06:32 来自手机 | 显示全部楼层

小女孩的玩具
回复

使用道具 举报

arsenal1

发表于 2021-4-1 16:10:17 来自手机 | 显示全部楼层

好看,性能怎么样啊
回复

使用道具 举报

收音之家

发表于 2021-4-1 20:26:48 | 显示全部楼层

arsenal1 发表于 2021-4-1 16:10
好看,性能怎么样啊

可以啊,效果挺好的!
