[拆机修机] 根德YB500拆机

根德/Grundig 根德/Grundig 2419 人阅读 | 9 人回复 | 2024-11-12 | 发消息

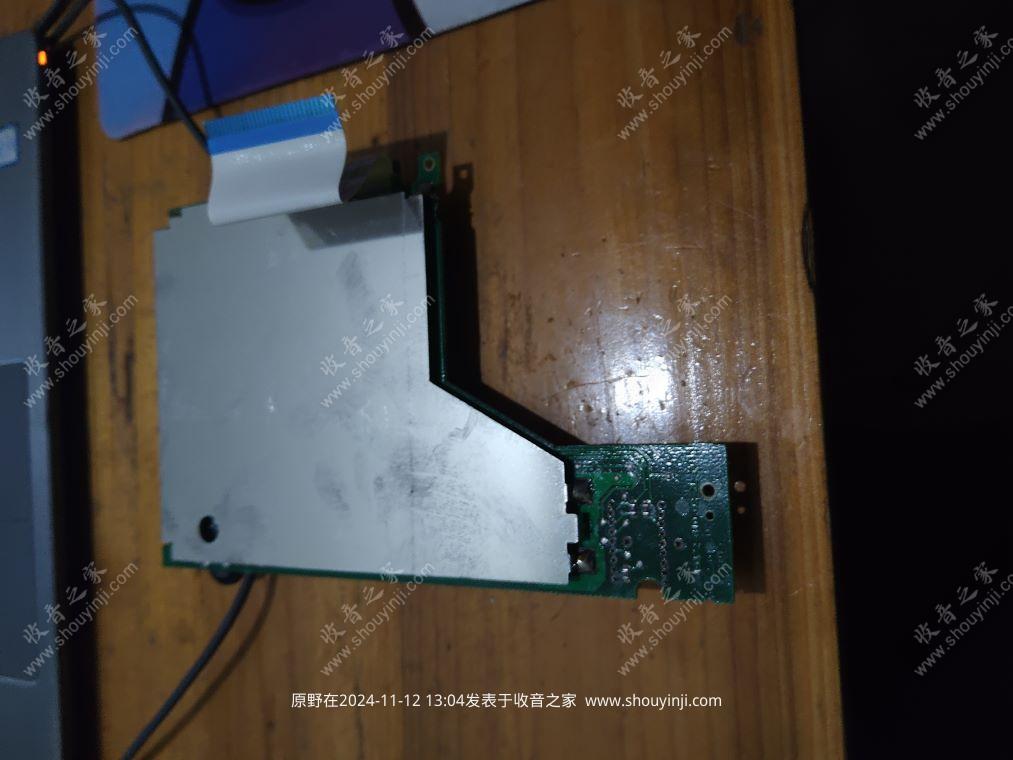

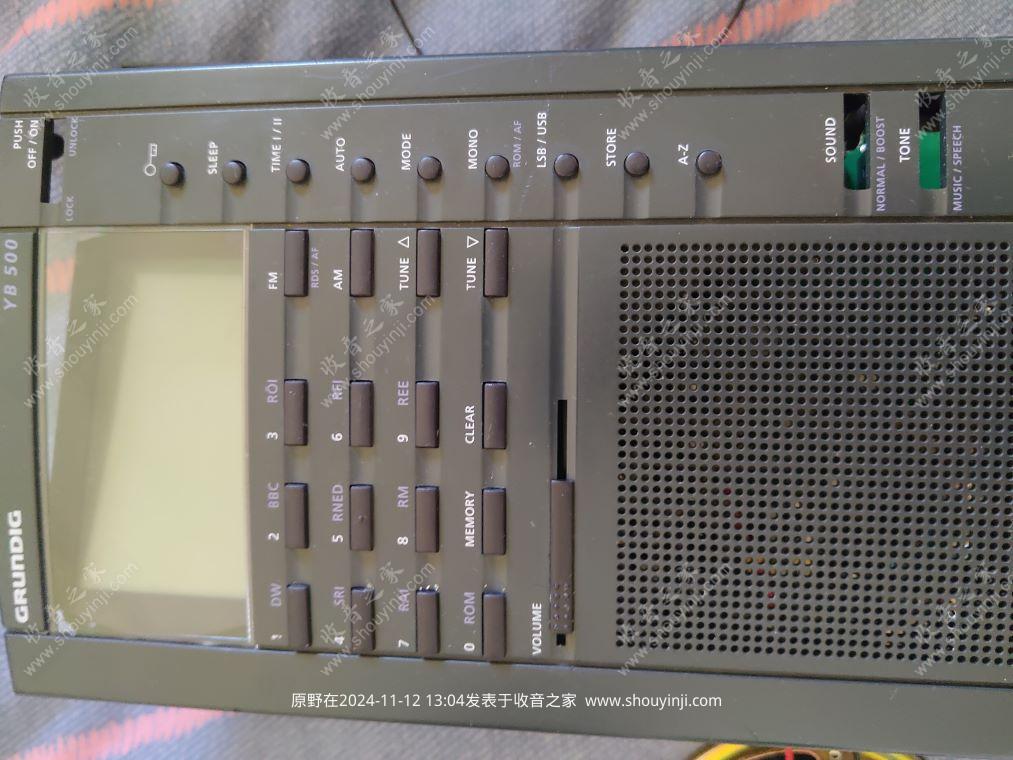

从矿坛购得此机，收音正常，显示有时不显示，拆之
分享到：
回复

使用道具 举报

回复|共 9 条

kplwm

发表于 2024-11-12 19:59:54 | 显示全部楼层 | 发消息

年份极品
回复

使用道具 举报

收音之家

发表于 2024-11-13 09:53:01 | 显示全部楼层 | 发消息

都有啥芯片？具体说说啊！
回复

使用道具 举报

原野

发表于 2024-11-13 19:41:14 | 显示全部楼层 | 发消息

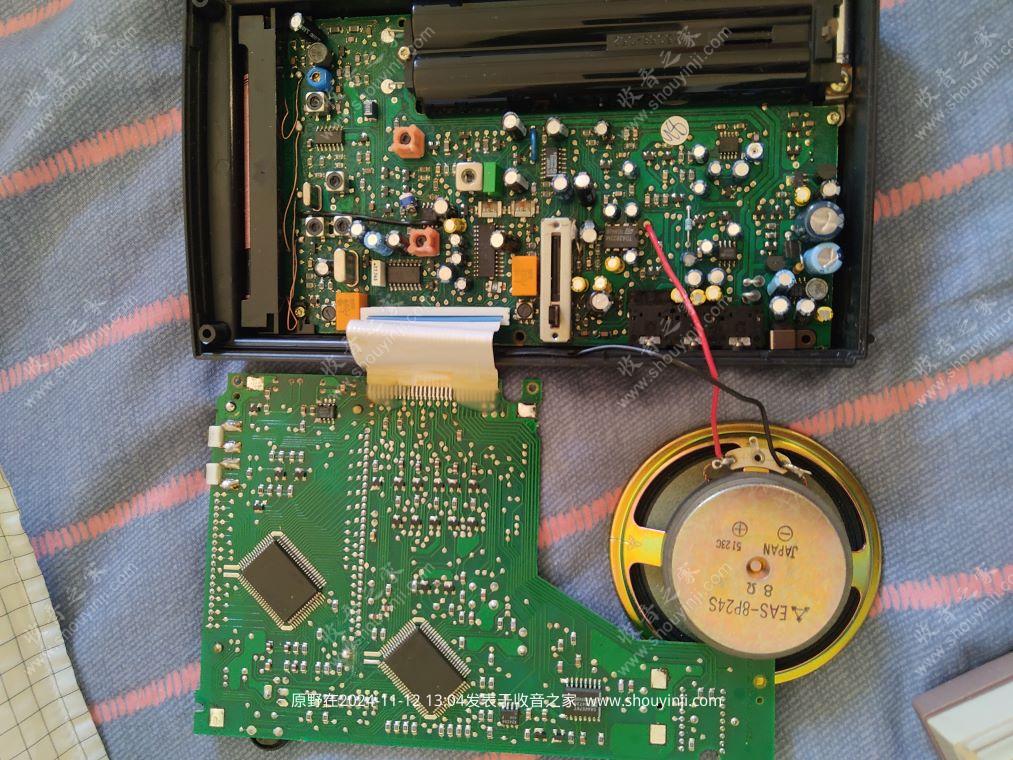

中放鉴频CXA20111,立体声解调LA3335，喇叭功放TDA2822M接成BTL输出，耳机放大TDA2822D，一次变频TBB204，PLL使用MB1504,CPU使用UPD75512,液晶屏驱动使用UPD16430,此外还有HEF4066、LM393等。
回复

使用道具 举报

原野

发表于 2024-11-18 18:40:40 | 显示全部楼层 | 发消息

最终在补焊LCD驱动芯片引脚后恢复正常。
回复

使用道具 举报

tudou2000

发表于 2024-12-24 08:24:04 | 显示全部楼层 | 发消息

原野 发表于 2024-11-18 18:40
最终在补焊LCD驱动芯片引脚后恢复正常。

厉害！！
回复

使用道具 举报

azure0077

发表于 2025-1-4 21:33:45 | 显示全部楼层 | 发消息

这机器爱机震，我在键盘下垫了海绵。
回复

使用道具 举报

xhq004

发表于 2025-1-8 08:39:12 | 显示全部楼层 | 发消息

牛逼啊 ！
回复

使用道具 举报

洛克人2025

发表于 2025-1-31 22:55:26 | 显示全部楼层 | 发消息

谢谢分享
回复

使用道具 举报

原野

发表于 2025-5-26 07:12:31 来自手机 | 显示全部楼层 | 发消息

怎样进群啊啊啊？
