[经验分享] 修复松下B10调频灵敏度很低的故障

松下/Panasonic 松下/Panasonic 479 人阅读 | 5 人回复 | 2024-11-24 | 发消息

本帖最后由 bg8ex 于 2024-11-25 07:35 编辑

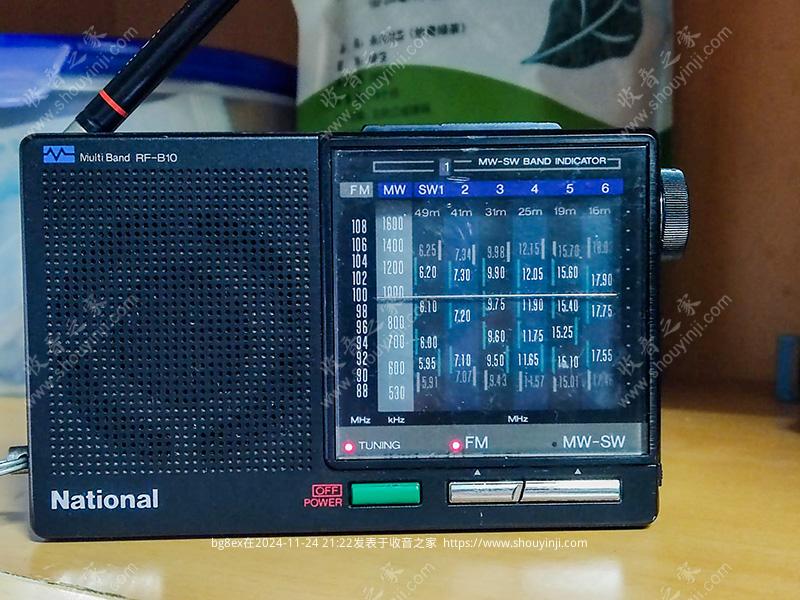

    近日,收到一台松下B10袖珍收音机,外观尚可以,调幅收台灵敏度高,很好。但是发现调频灵敏度非常低,比我的索尼sw20低太多! 感觉有故障。

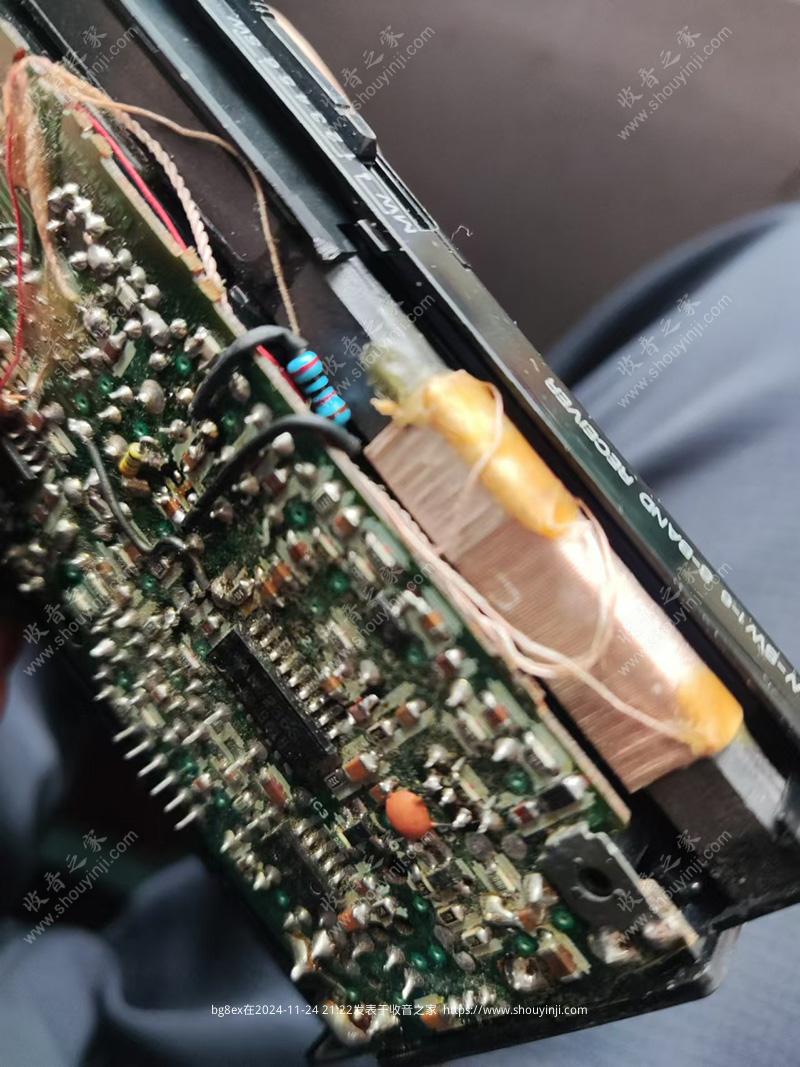

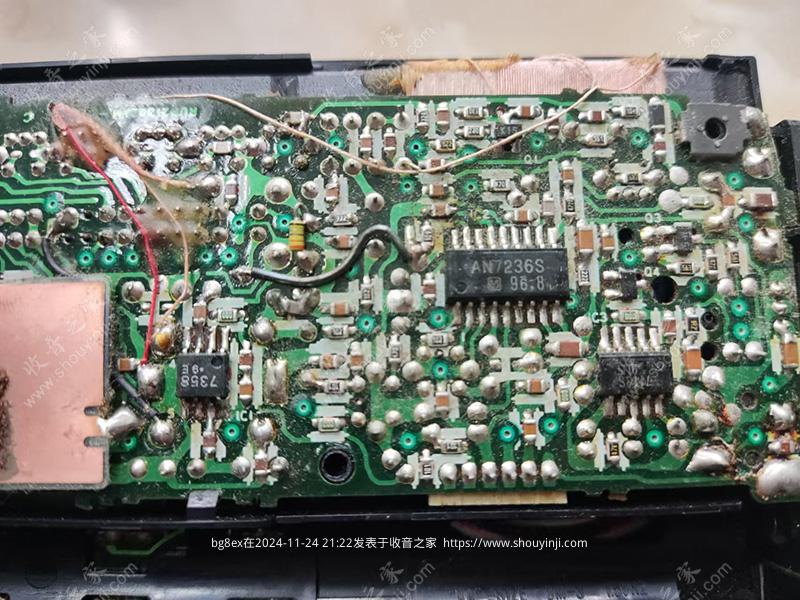

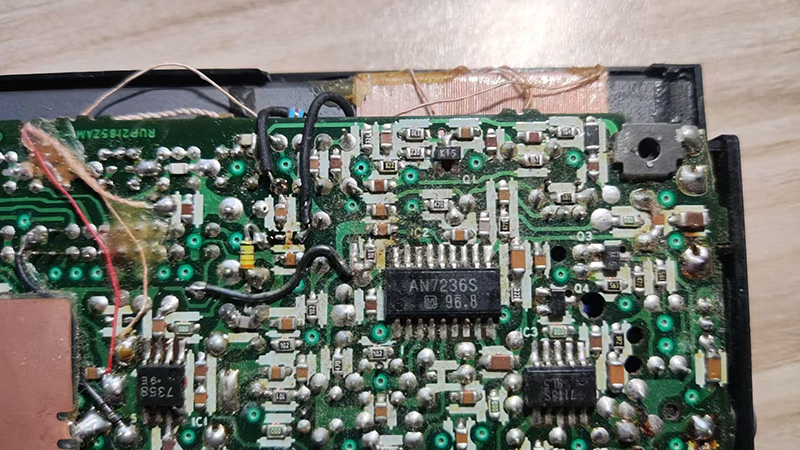

    开盖用螺丝刀触碰天线输入端,灵敏度低,当触碰到D1二极管P端时,灵敏度大增!再触碰D1二极管N端时灵敏度很低!至此说明此信号开关管工作不正常。此二极管作用是切换天线输入的信号到短波还是到调频波段。 这种情况说明二极管不是损坏就是没有电压加到P端不导通,进而调频输入信号不能通过此管进入后端,信号被切断。用表测试二极管pn结正常。切换到调频波段,测试D1的P端无电压,说明此时它没有导通,阻止了调频信号,灵敏度低的问题找到了。为啥没有电压输过来呢?测试与之相连的电压输入限流电阻R2输入端2v正常,输出端无电压。该电阻阻值22k欧姆,检测该电阻发现已经开路,更换后问题解决,D1导通,电压大约0.5V,调频信号正常了。问题解决。由于没有相应贴片电阻,用普通金属膜电阻更换,由于个头很大,如图引线外接了。对比索尼sw20调频灵敏度,略高。

评分

参与人数 1赫币 +10 收起 理由
收音之家 + 10 很给力!

查看全部评分

分享到:
回复

使用道具 举报

回复|共 5 条

kplwm

发表于 2024-11-25 00:24:44 | 显示全部楼层 | 发消息

留作往后参考
回复

使用道具 举报

收音之家

发表于 2024-11-25 14:06:55 | 显示全部楼层 | 发消息

不错。
回复

使用道具 举报

tudou2000

发表于 2024-11-29 15:30:31 | 显示全部楼层 | 发消息

厉害!我就是不懂电路!拆修倒是没问题!
回复

使用道具 举报

xhq004

发表于 2025-1-8 08:39:36 | 显示全部楼层 | 发消息


留作往后参考
回复

使用道具 举报

洛克人2025

发表于 2025-1-26 11:38:20 | 显示全部楼层 | 发消息

谢谢分享,技术不错啊
