[拆机修机] 爱华 CR-DS15拆机

爱华/AIWA 爱华/AIWA 5552 人阅读 | 1 人回复 | 2021-03-11 | 发消息

这个爱华 CR-DS15和博龙的收音机外表还蛮像的,拆开看看

液晶显示不全了

后面,电池盖找不到了

电池仓里面有一个9/10KHZ选择开关

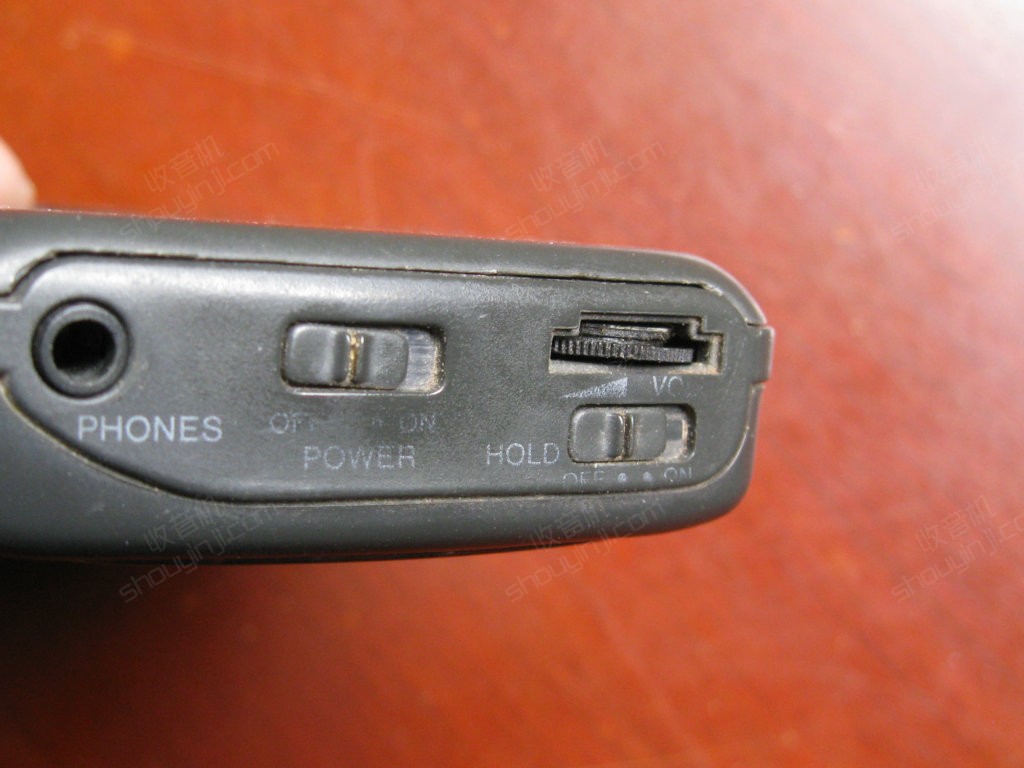

左侧

右侧

上侧

两个螺丝,很容易打开

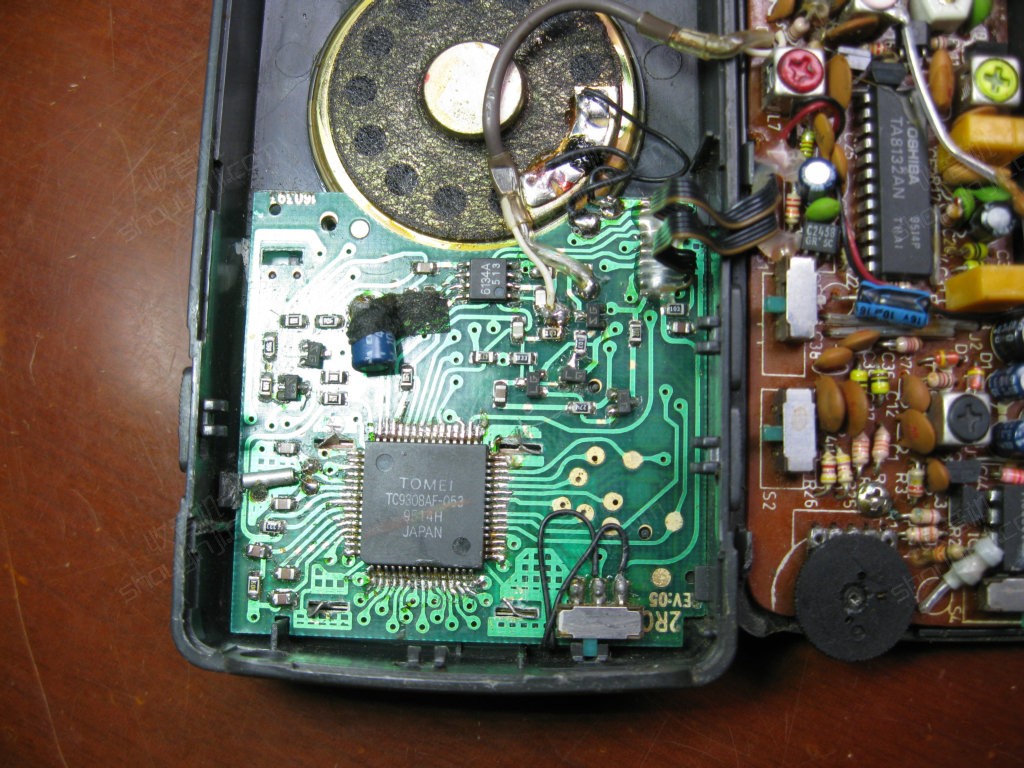

东芝tc9308的IC

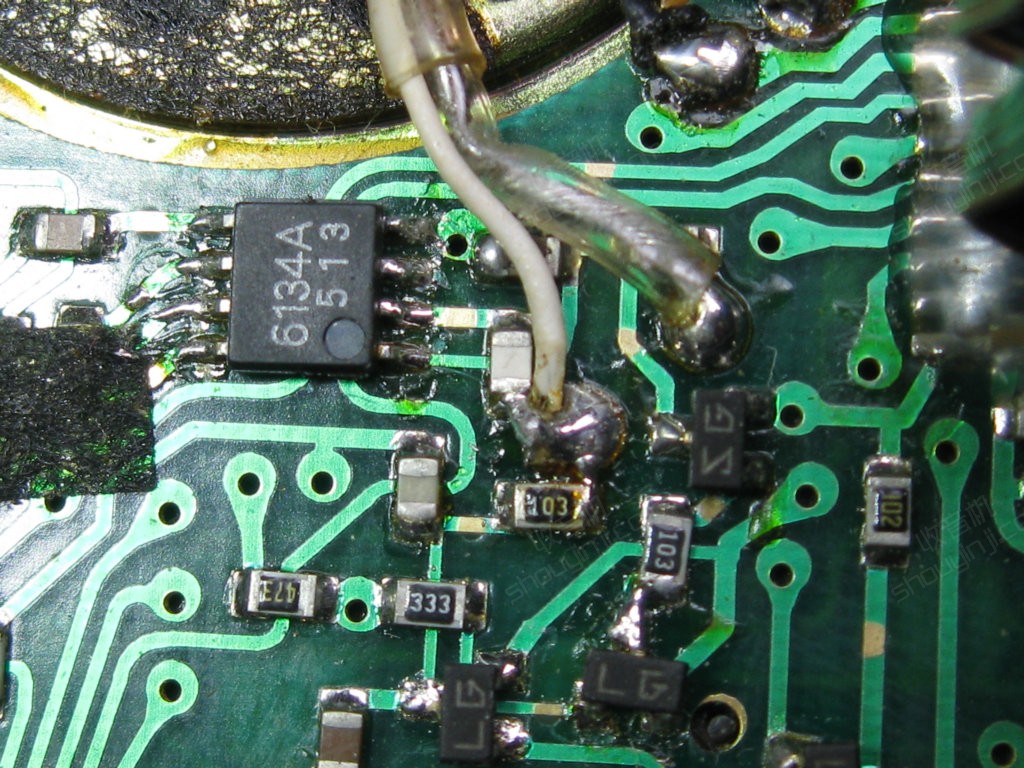

配套的6134a

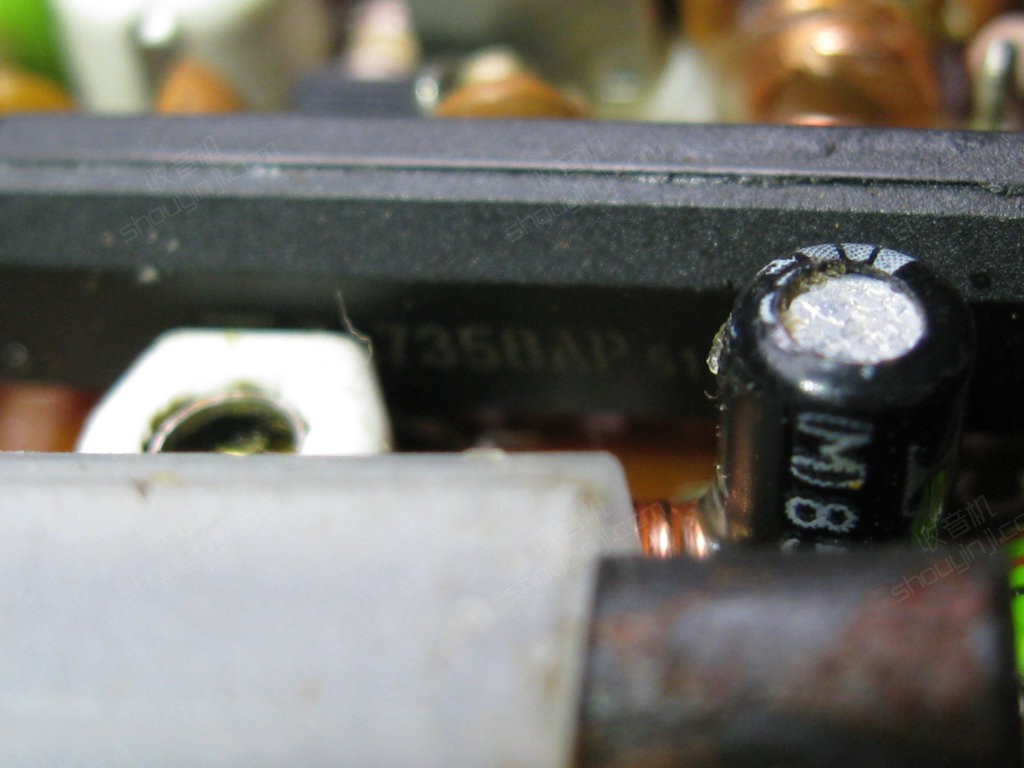

FM 高放TA7358

AM/FM通道TA7832

音频功放TDA2822

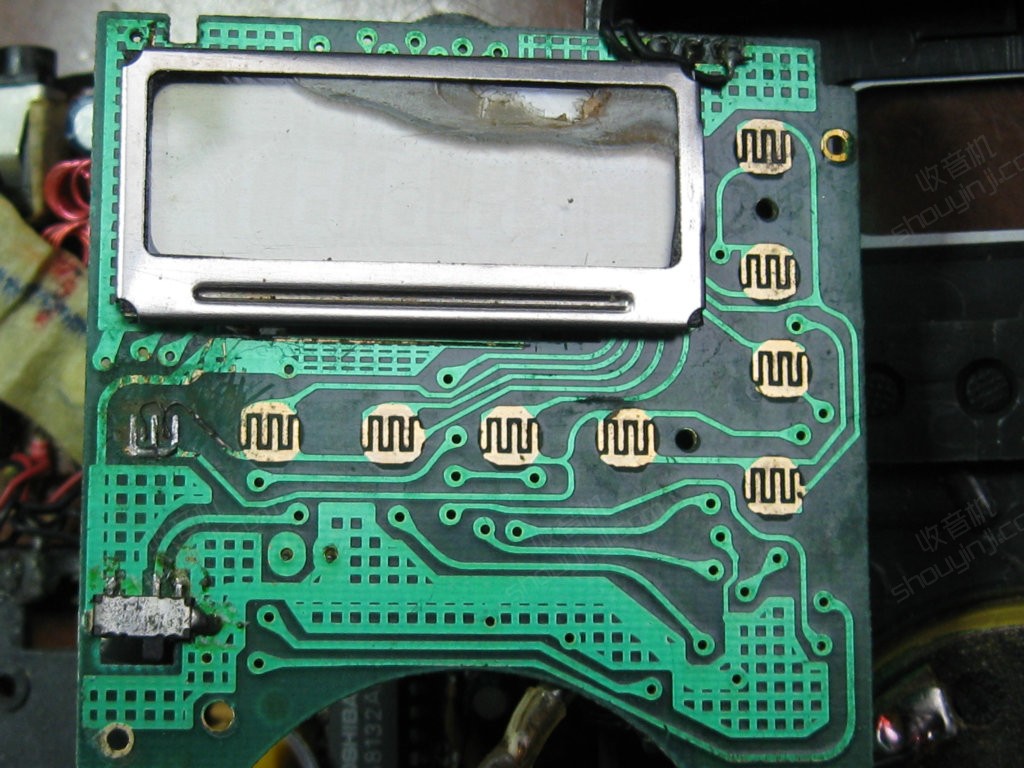

液晶

虽然液晶显示不全,但搜台 收听正常。
