[拆机修机] 爱华 RX228拆机

爱华/AIWA 爱华/AIWA 4284 人阅读 | 1 人回复 | 2021-03-11 | 发消息

本帖最后由 dzb 于 2021-3-11 18:30 编辑

这个爱华 RX228以前还可以收音,放了一段时间就不开机了,拆开看看

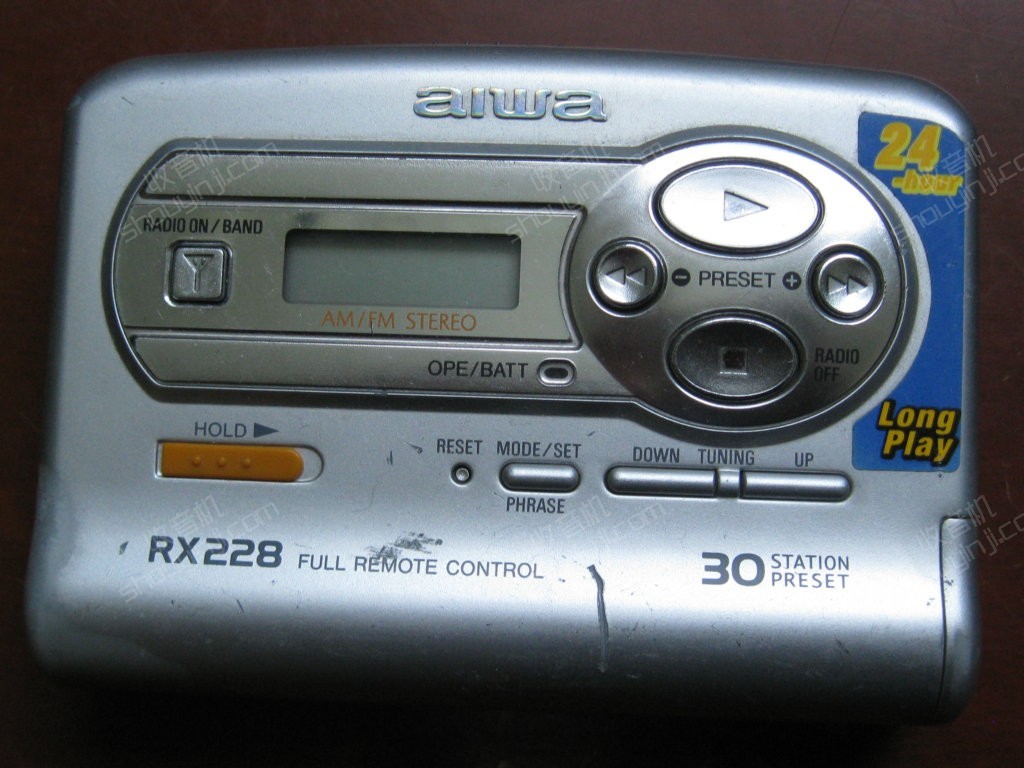

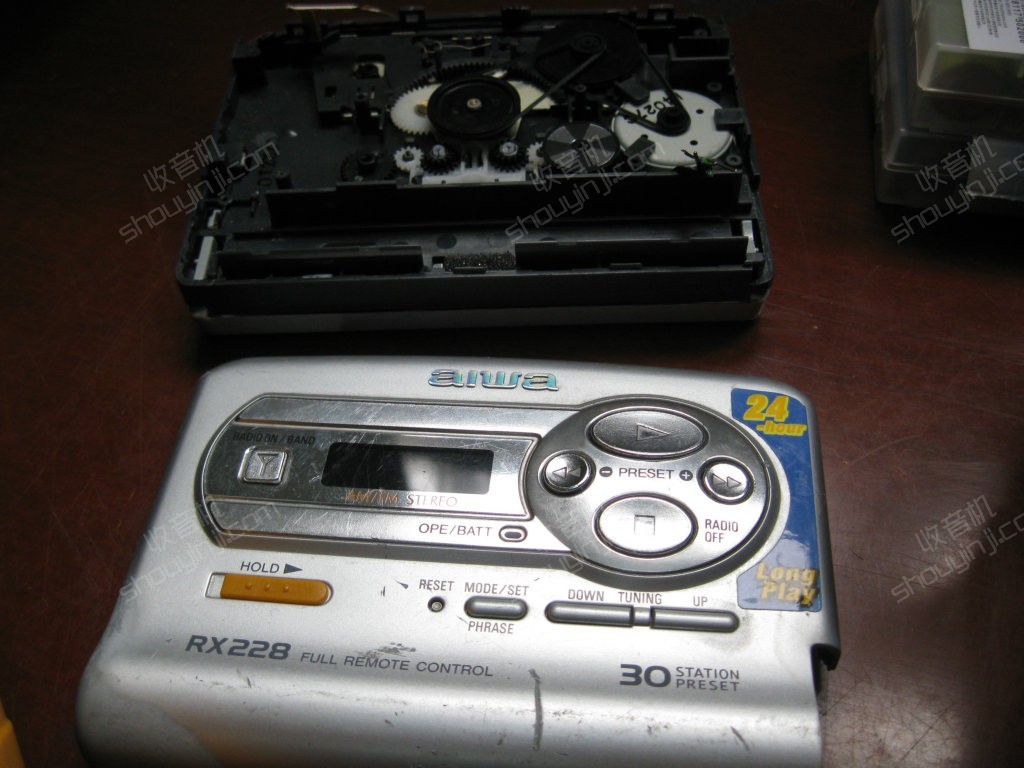

正面

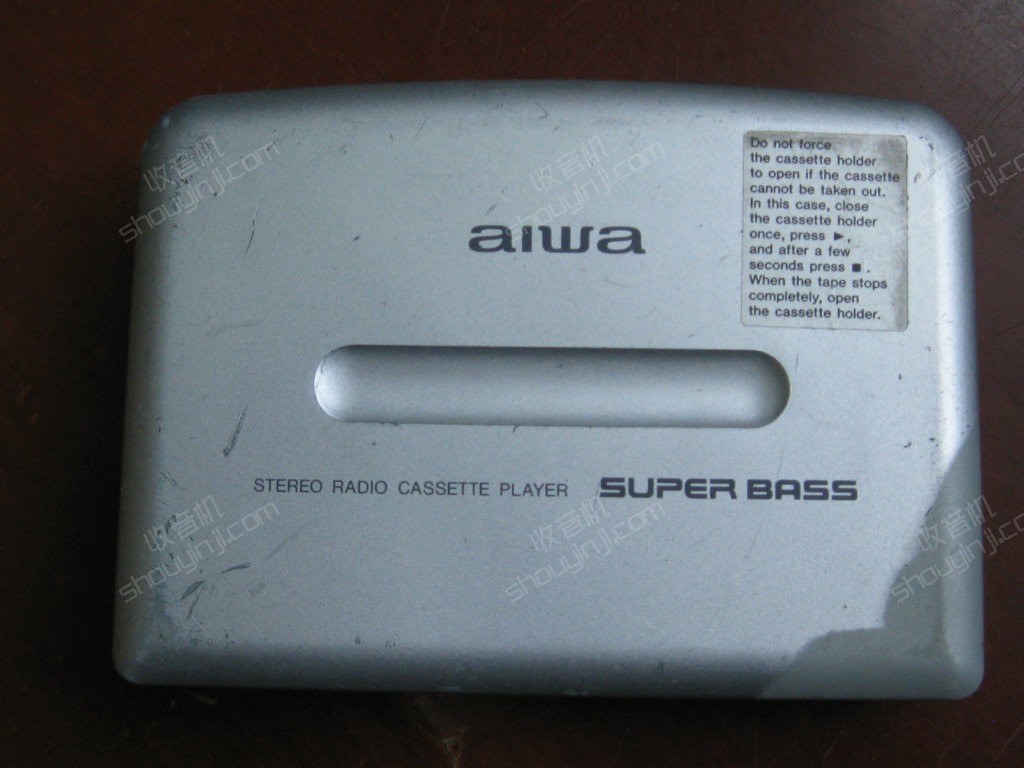

背面

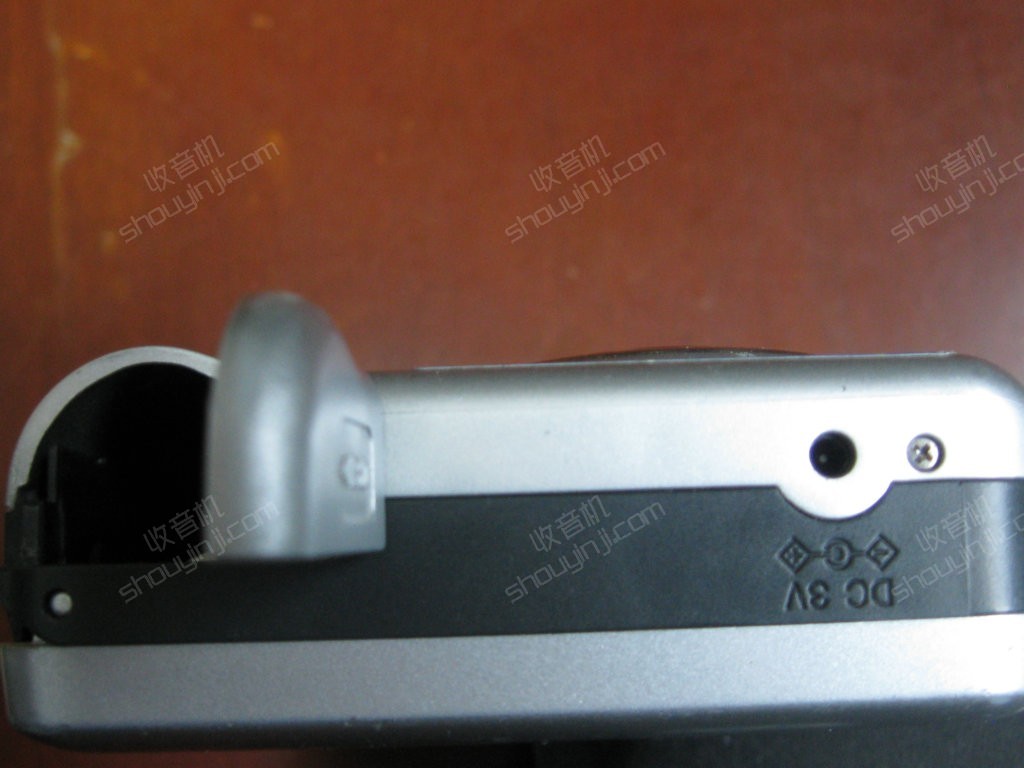

侧面

使用两个AA电池

总共3个小螺丝,很好拆机。需要用烙铁烫开电机和磁头排线

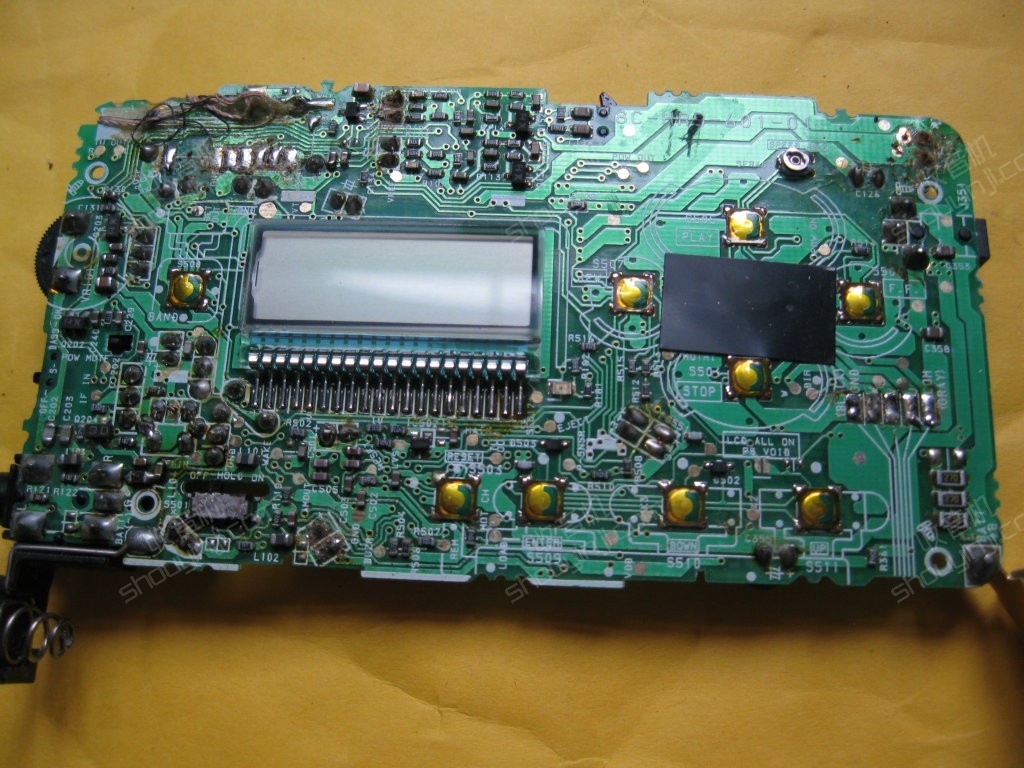

电路板正面,液晶屏和按键

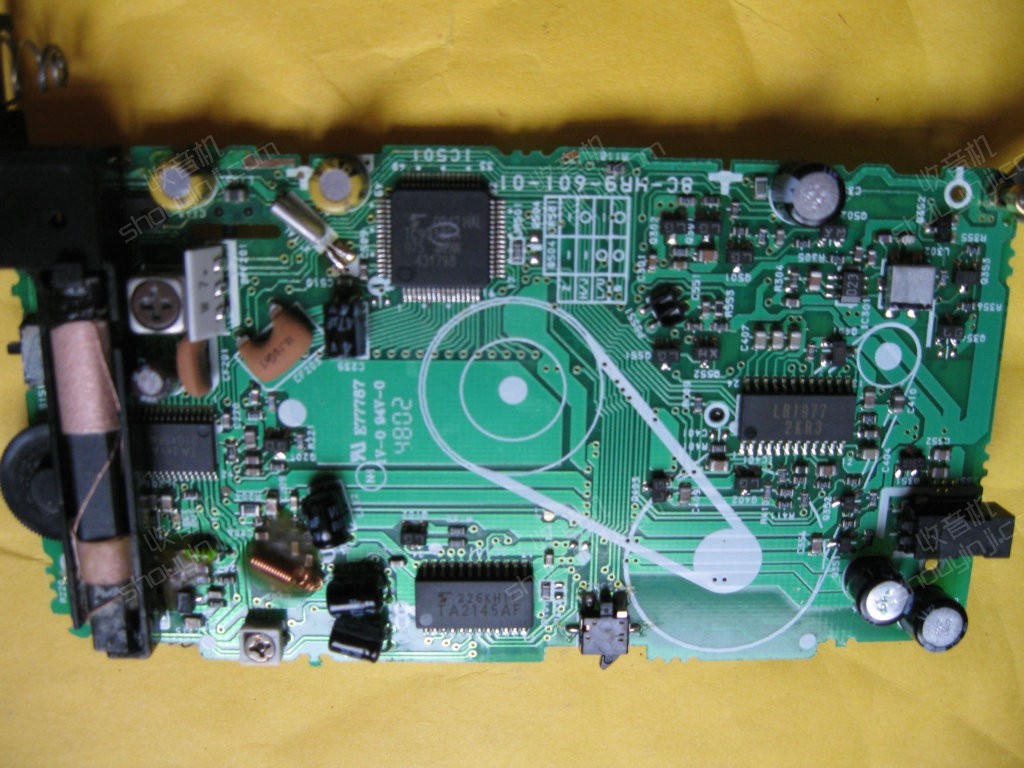

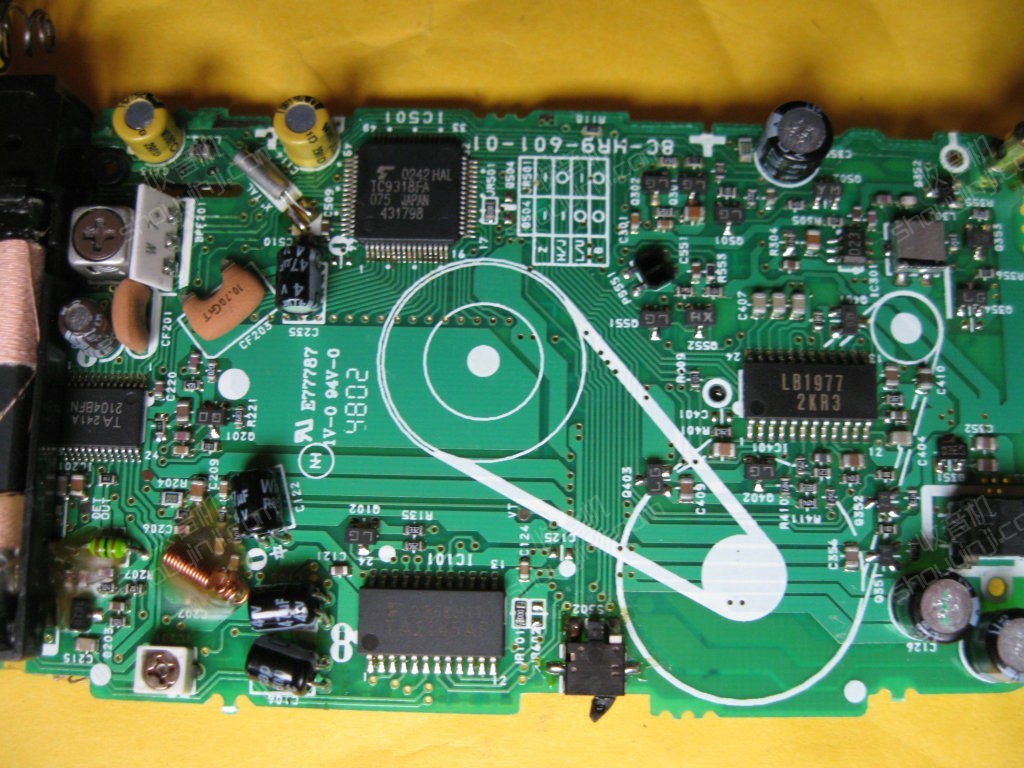

背面

TA2145磁头放大电路
LB1977电机控制/驱动电

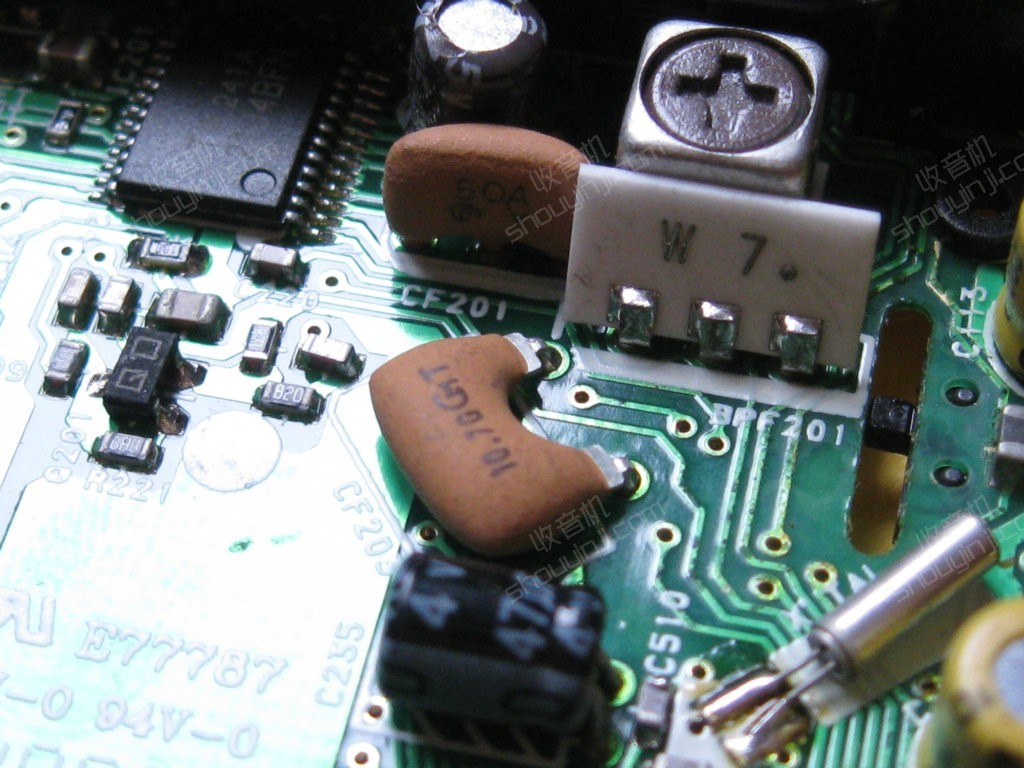

TA2104bfn AM/FM通道电路

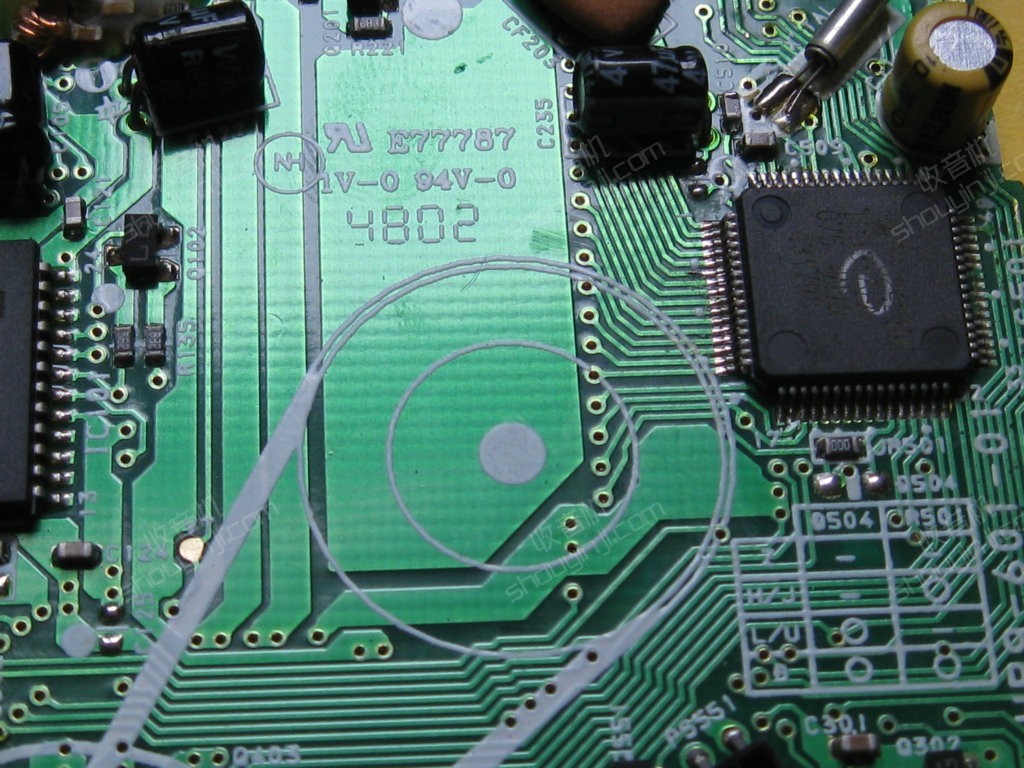

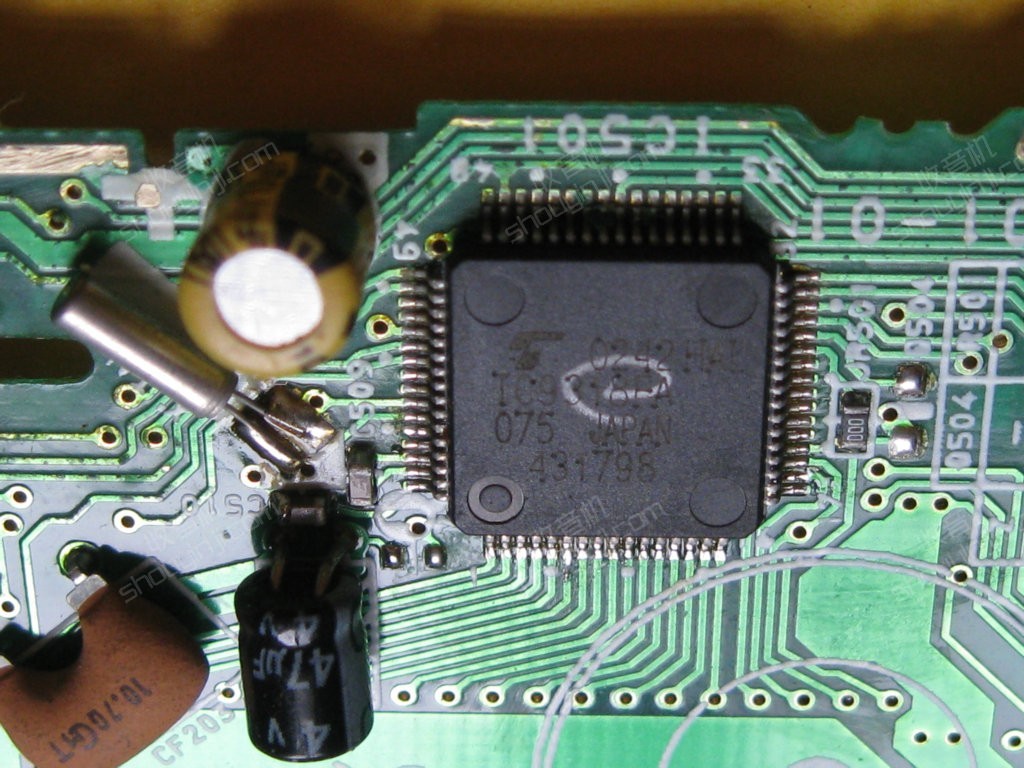

TC9318 收音数字调谐电路

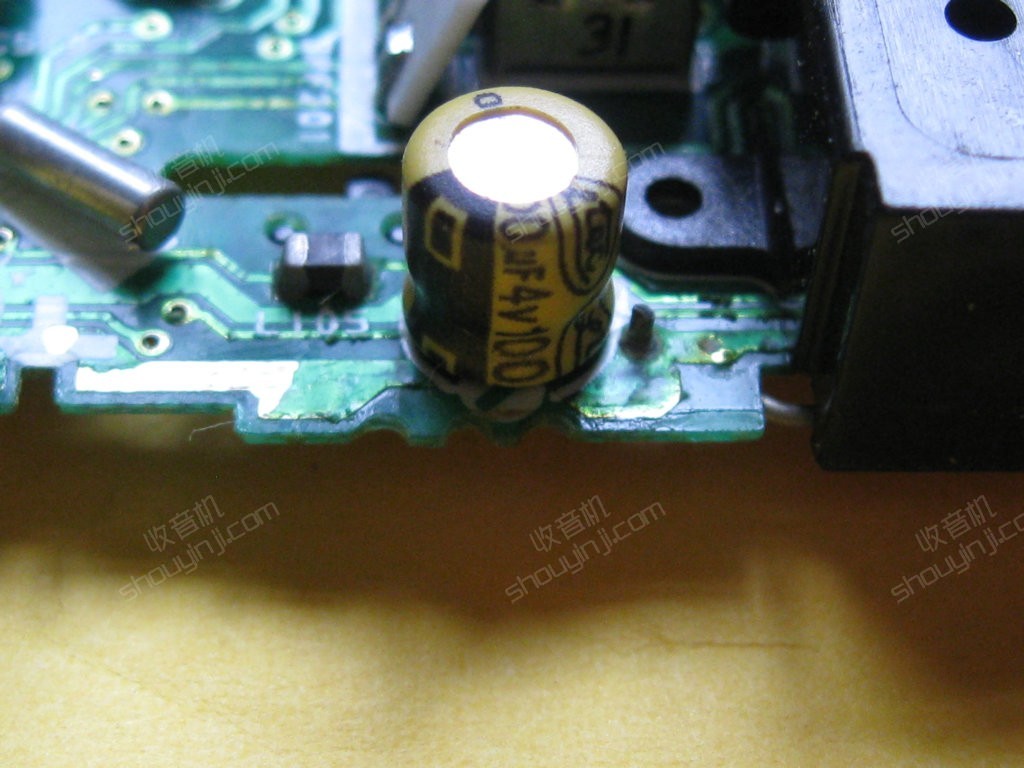

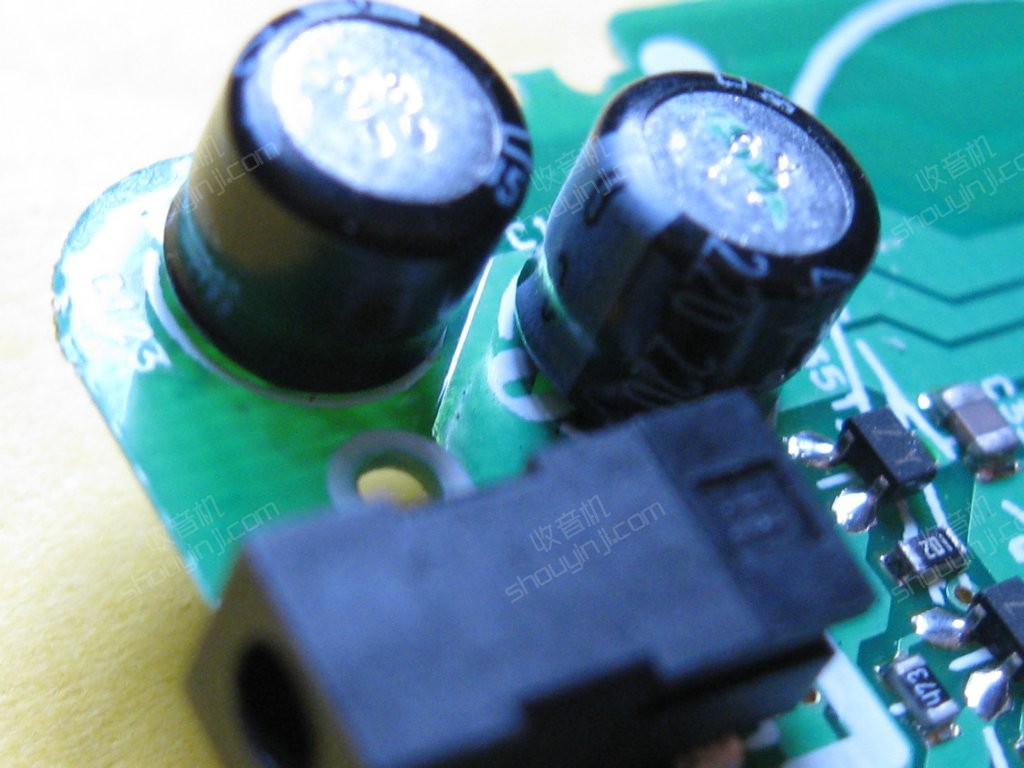

看看电容有没有漏液

电路板有锈蚀痕迹

还有两张

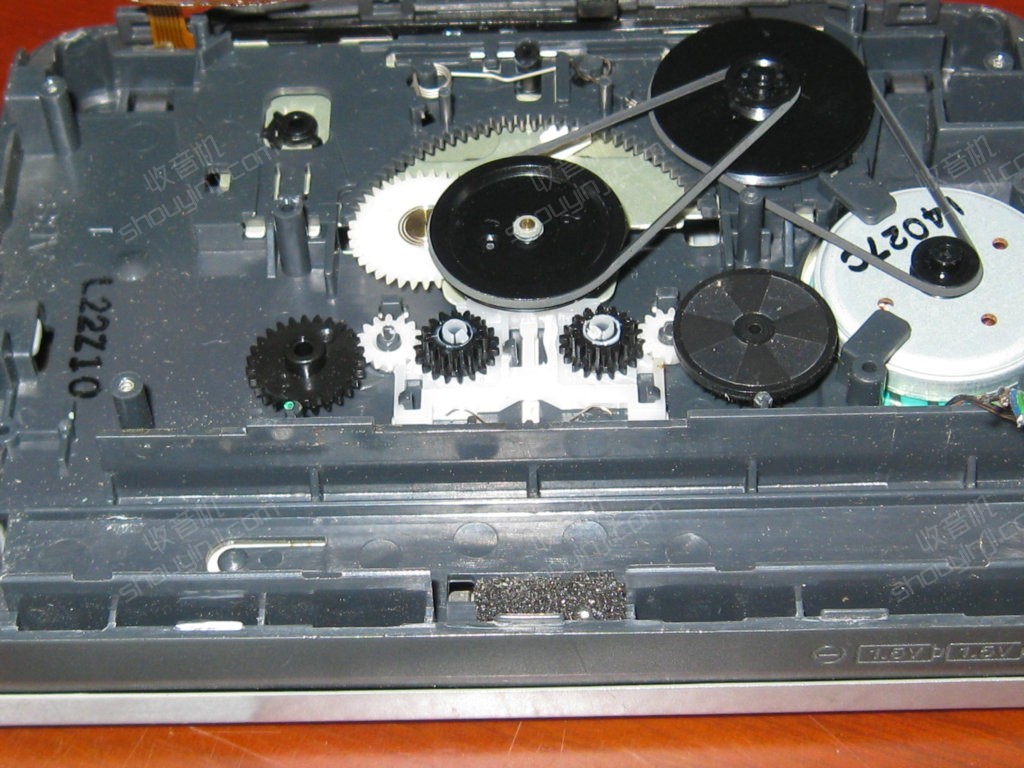

机芯

双皮带
感谢观赏



分享到:
回复

使用道具 举报

回复|共 1 条

daynight

发表于 2021-3-12 14:41:36 | 显示全部楼层 | 发消息

拆开了还能修好不?
