[拆机修机] 德劲DE1102 收音机拆机

德劲/DEGEN 德劲/DEGEN 5603 人阅读 | 2 人回复 | 2021-01-09 | 发消息

这机还是挺不错的,轻触按键手感还行。

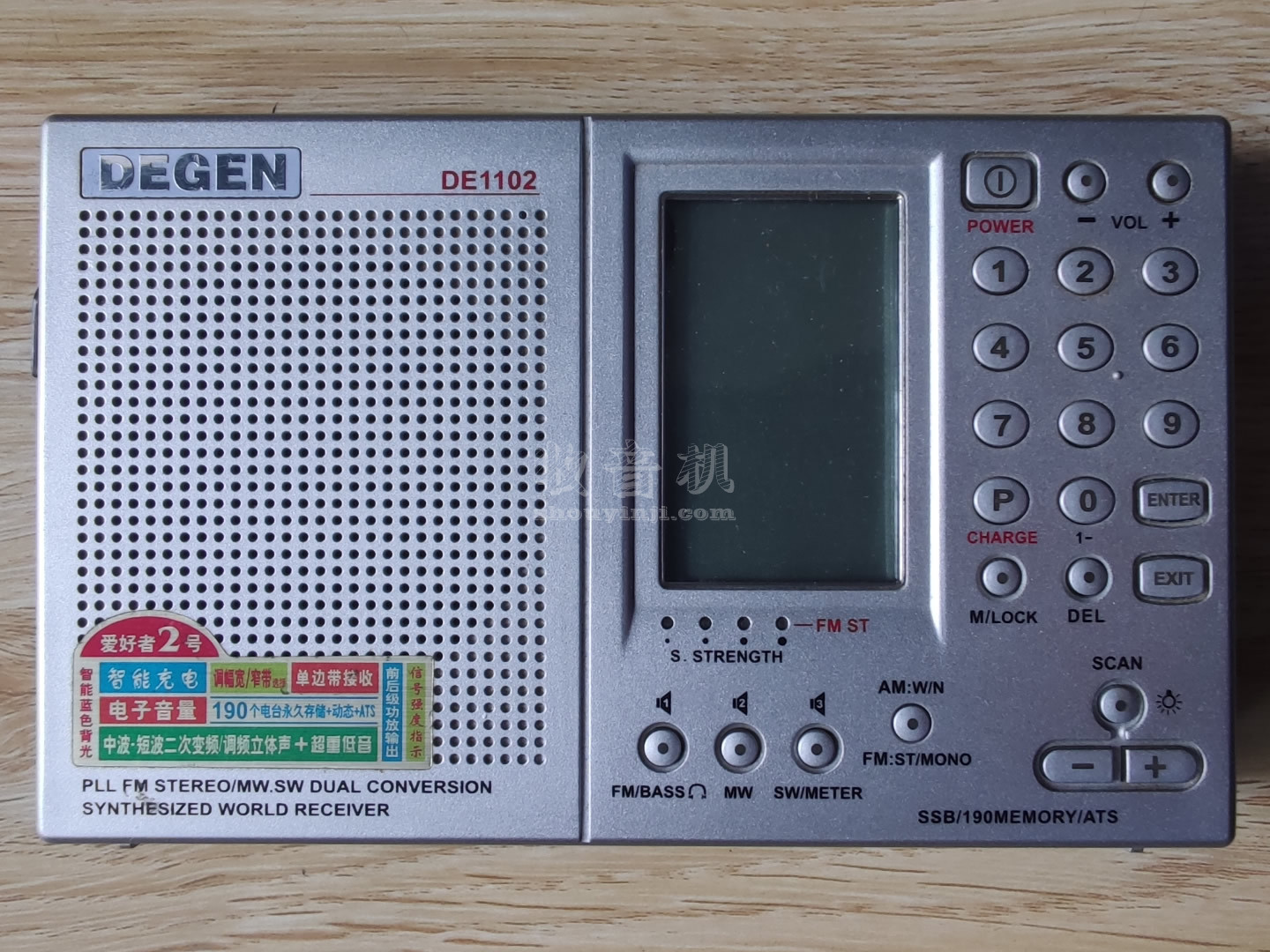

外观

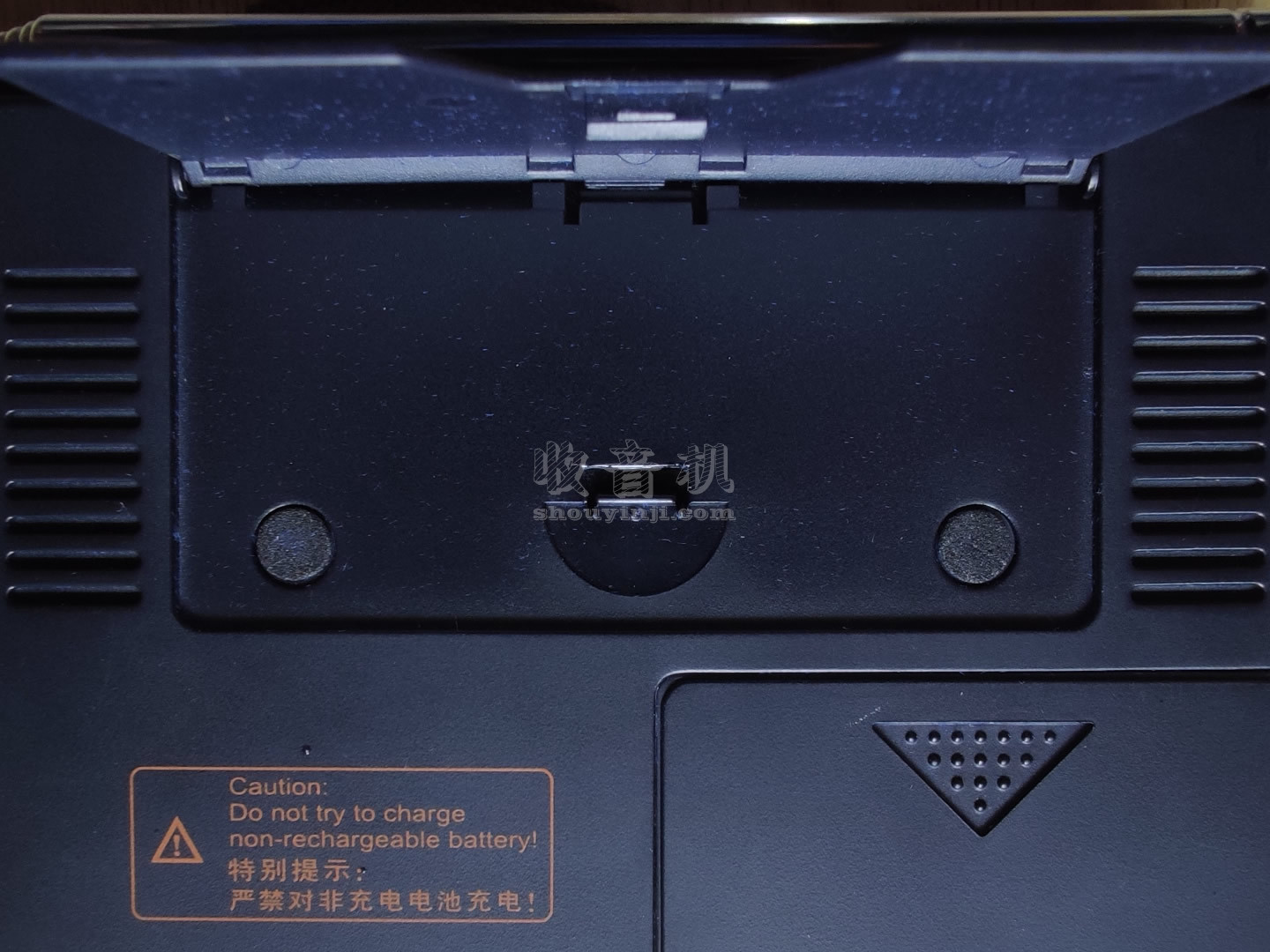

背面

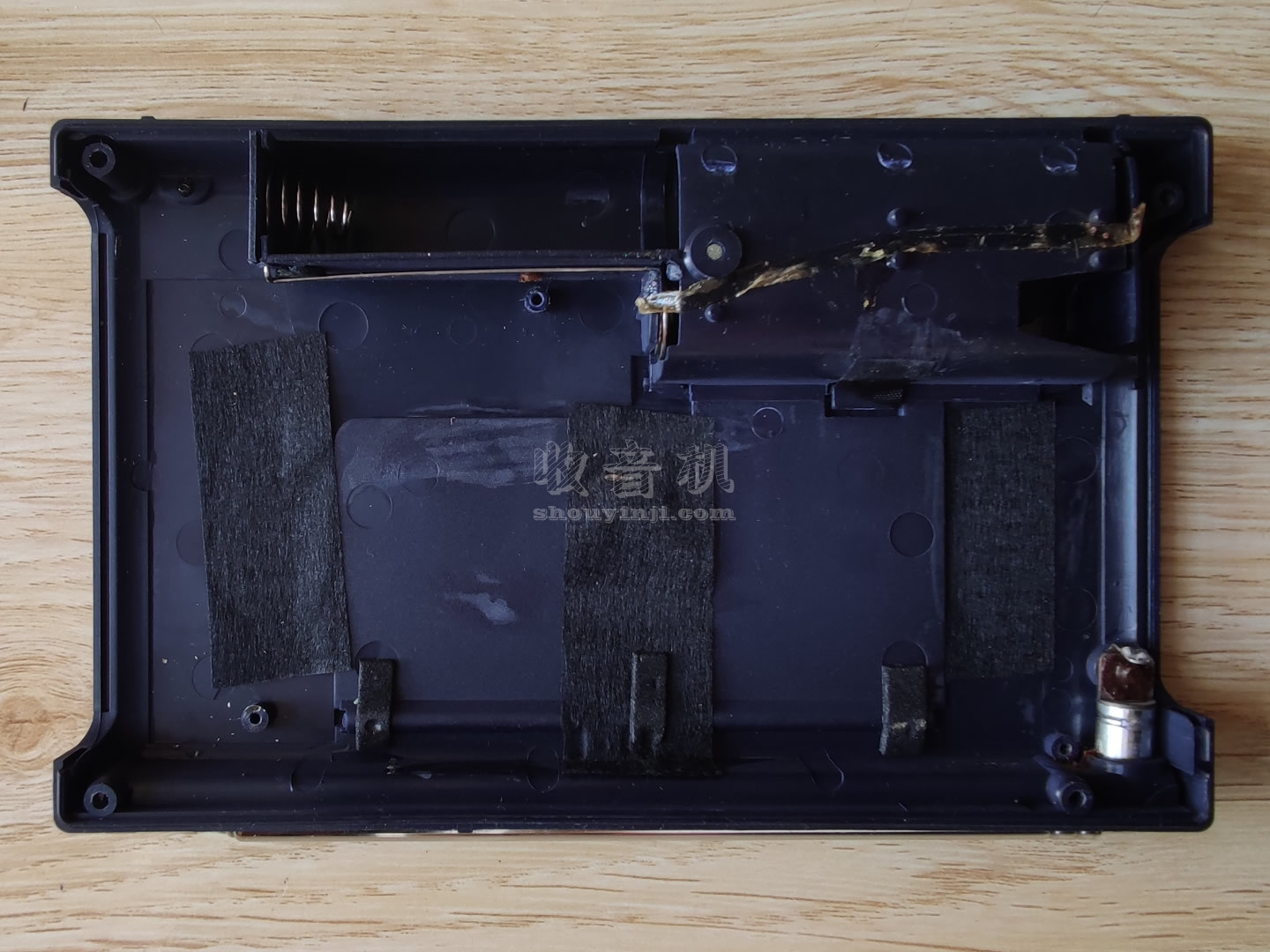

一边一个海绵垫片,细节做得很好

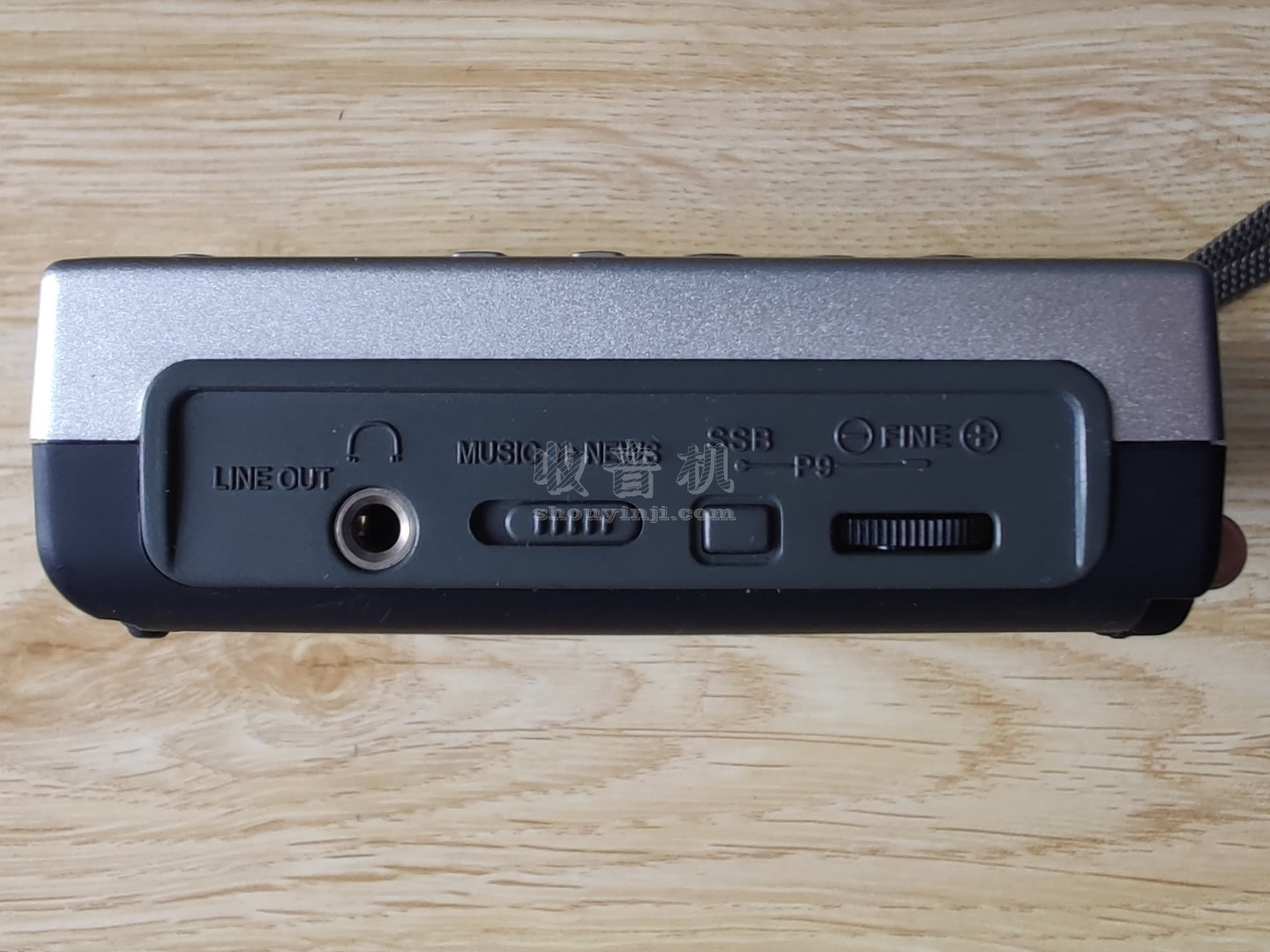

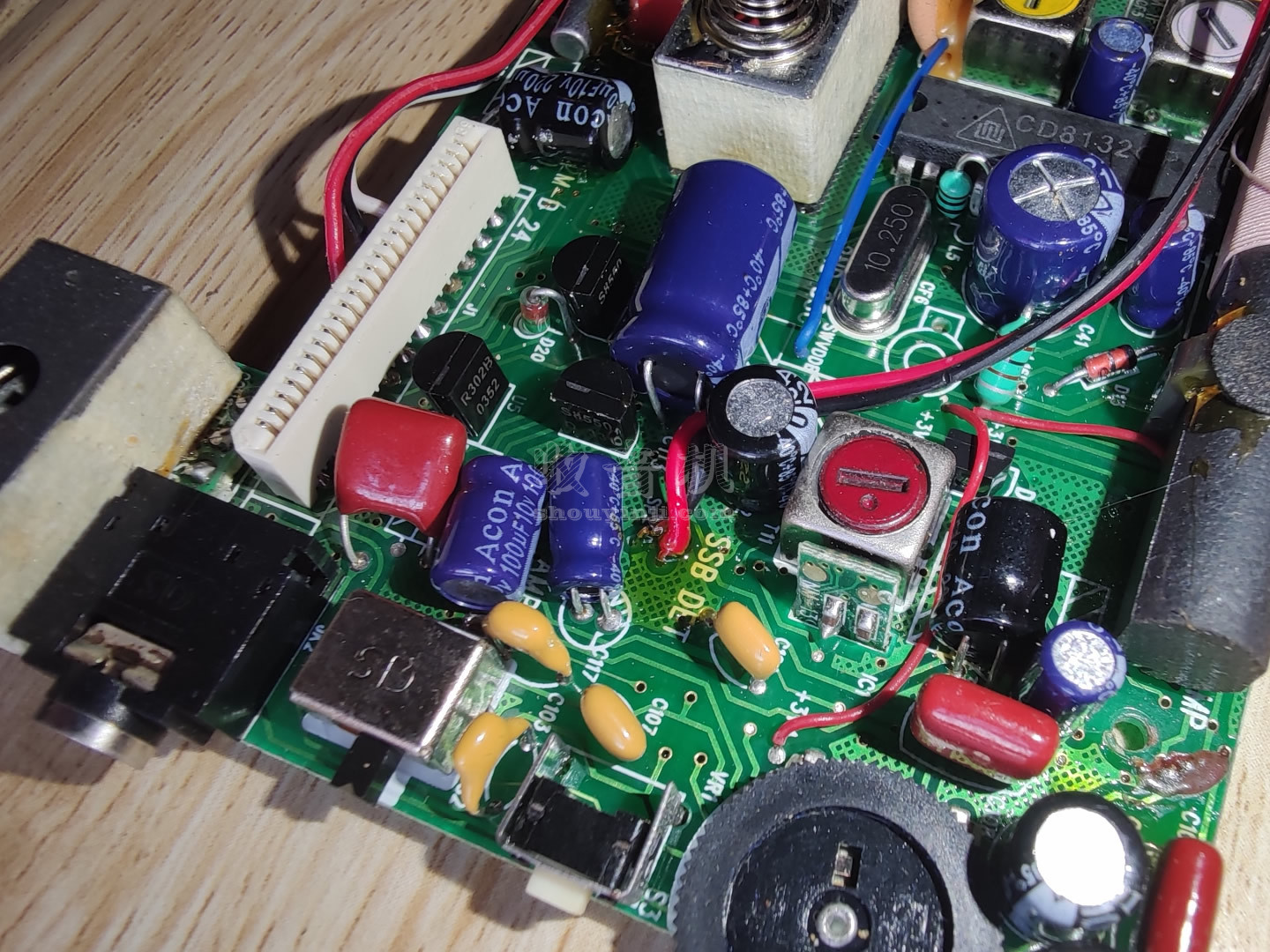

耳机输出、音乐/新闻选择、SSB、FINE

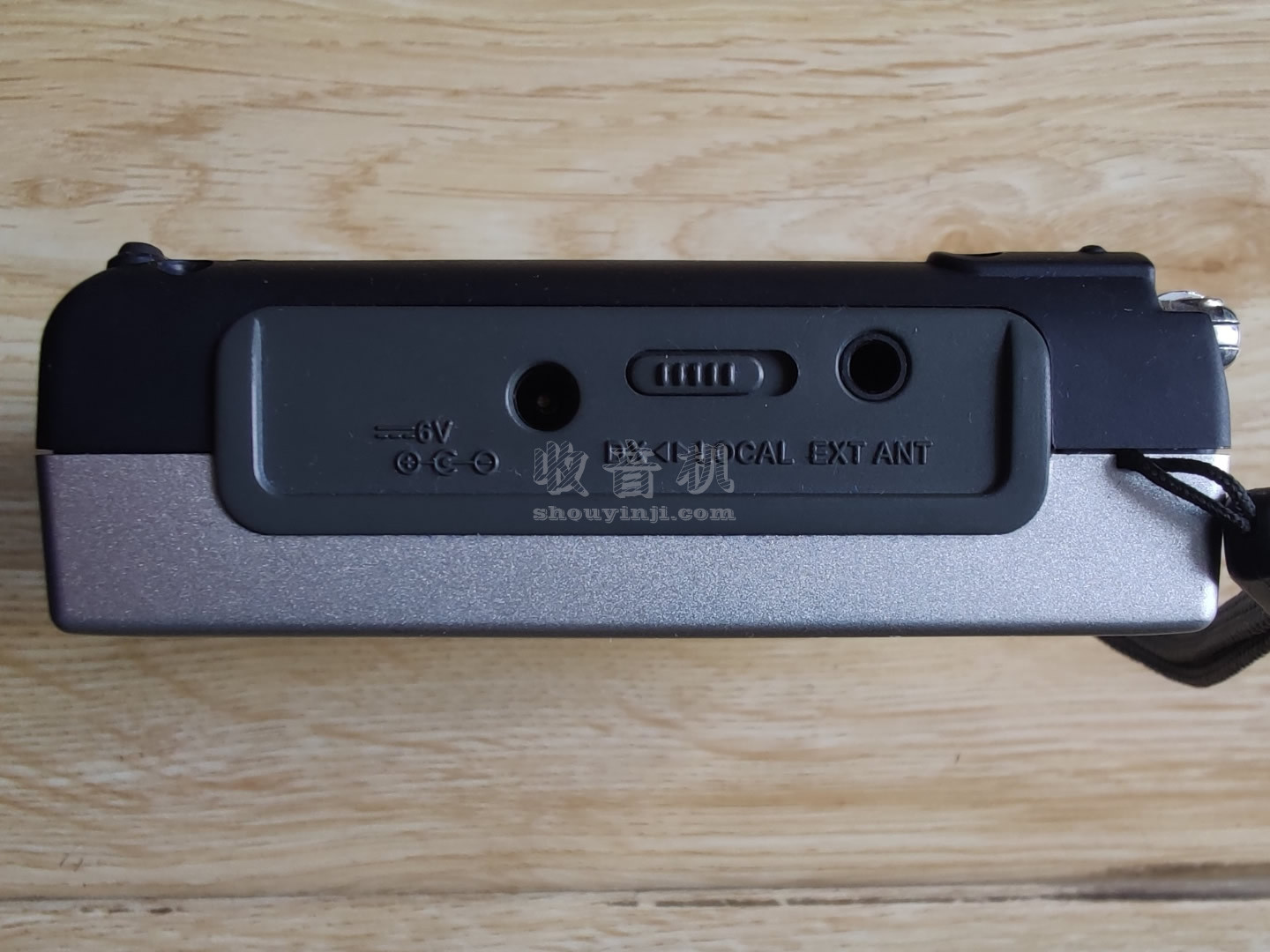

外接电源、远程/本地、外接天线

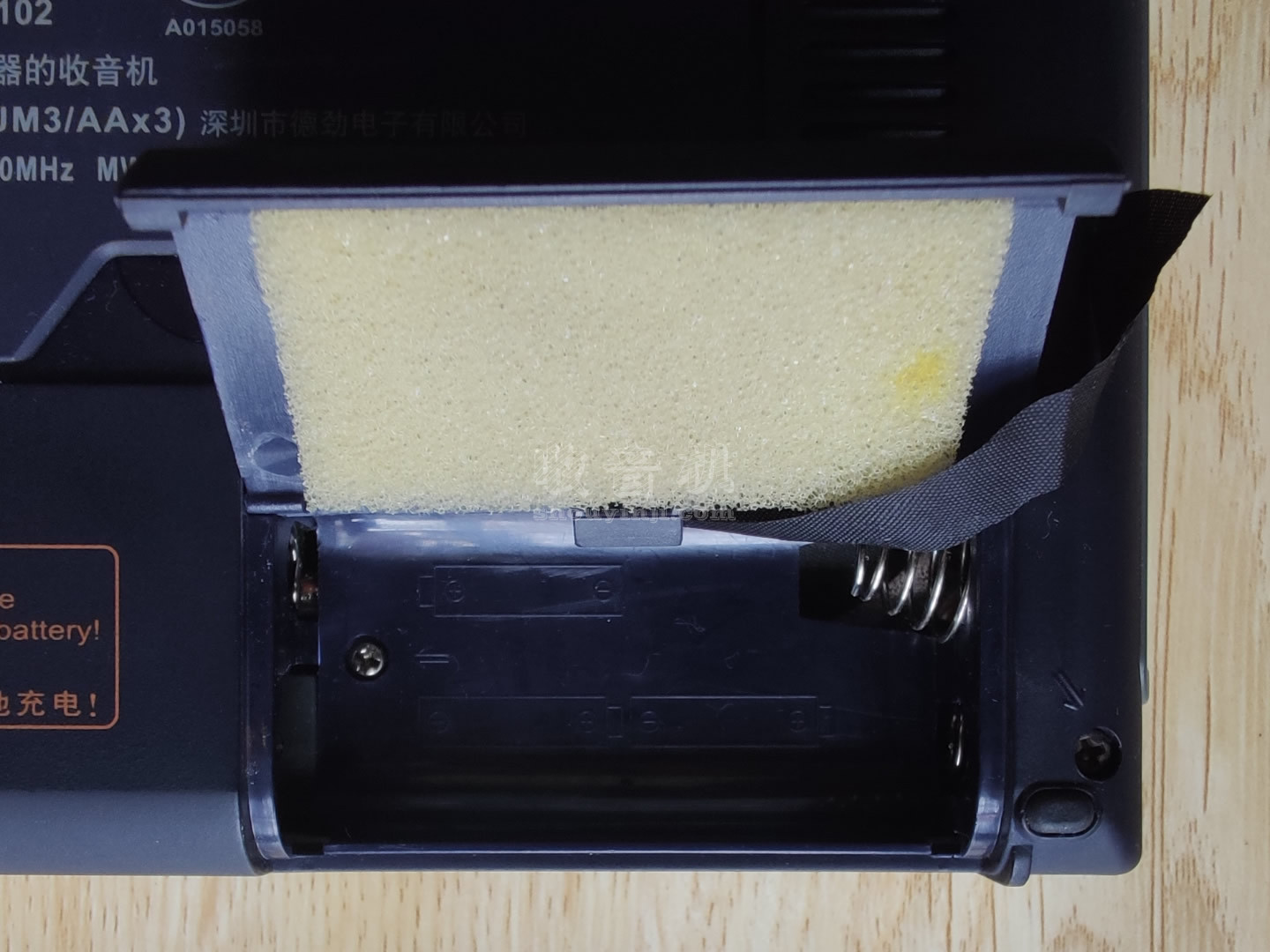

使用三节五号电池

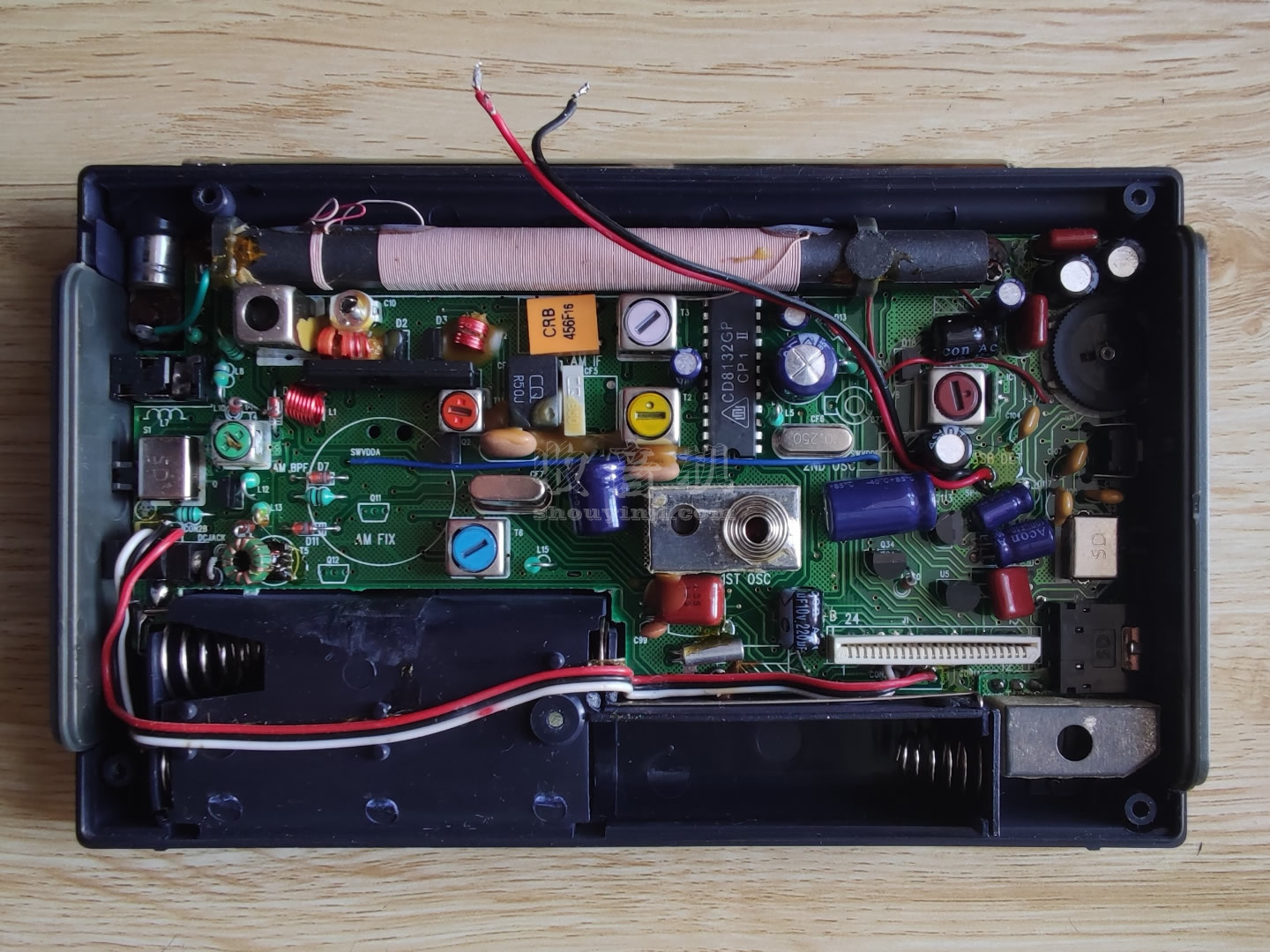

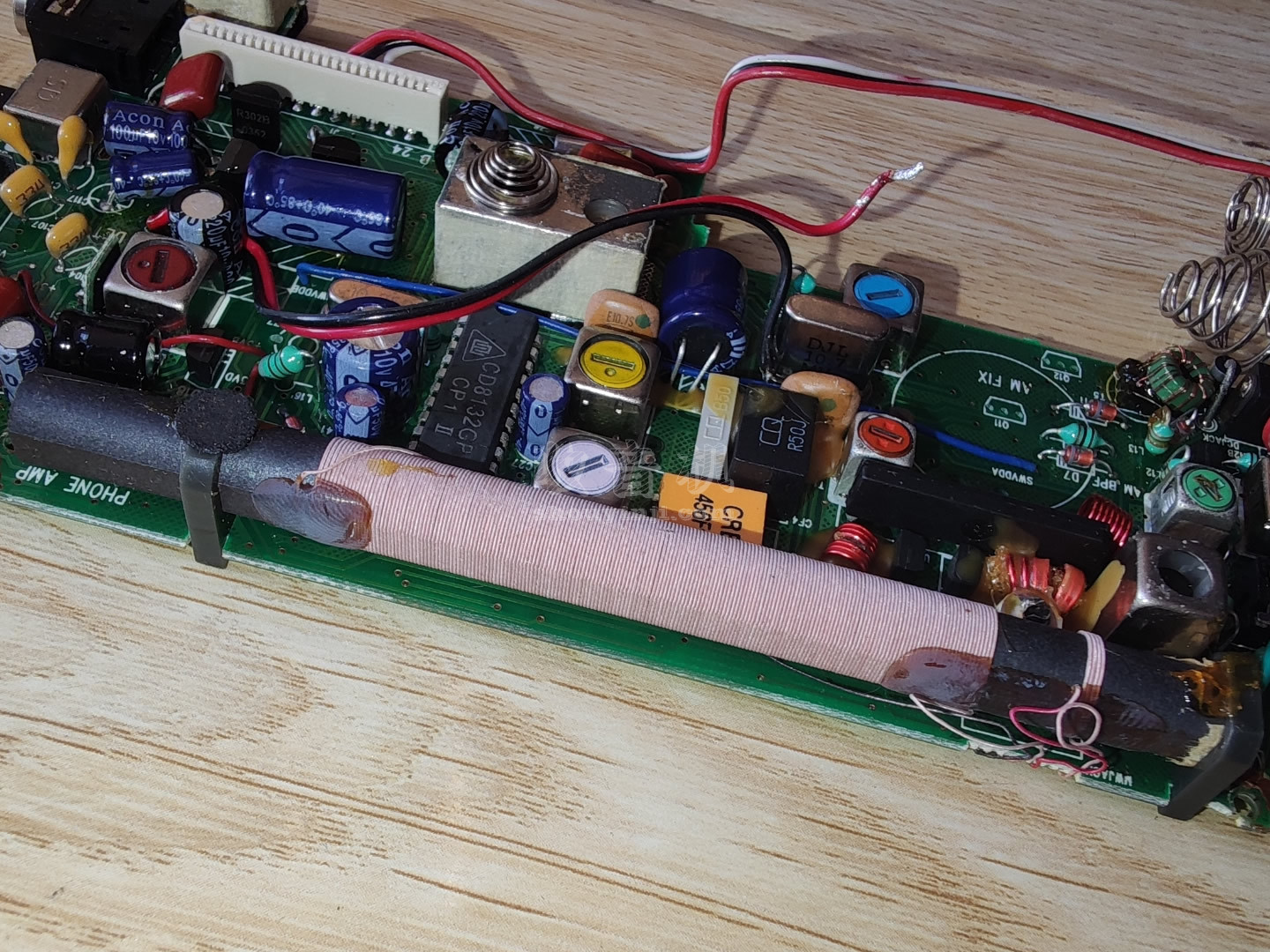

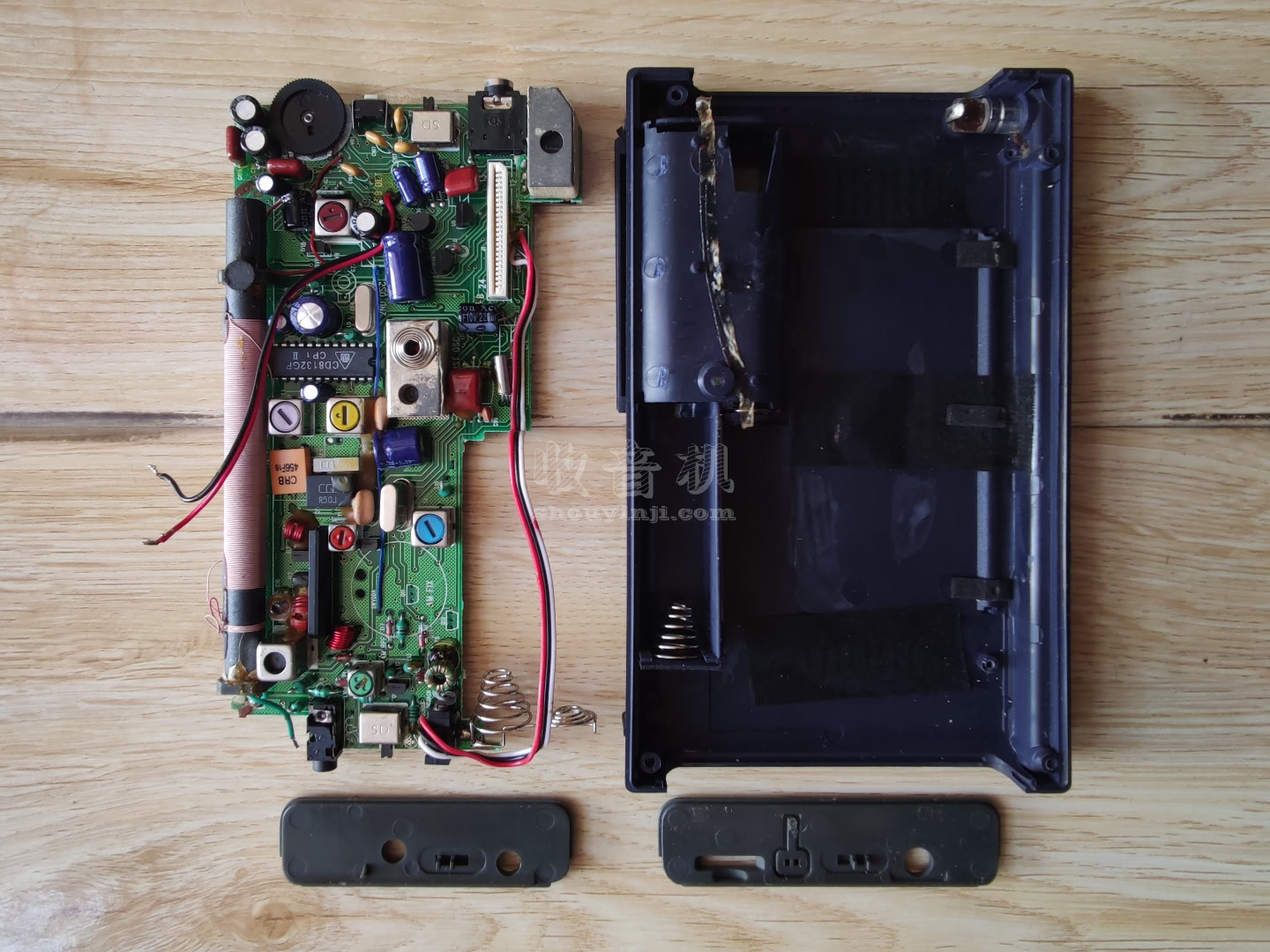

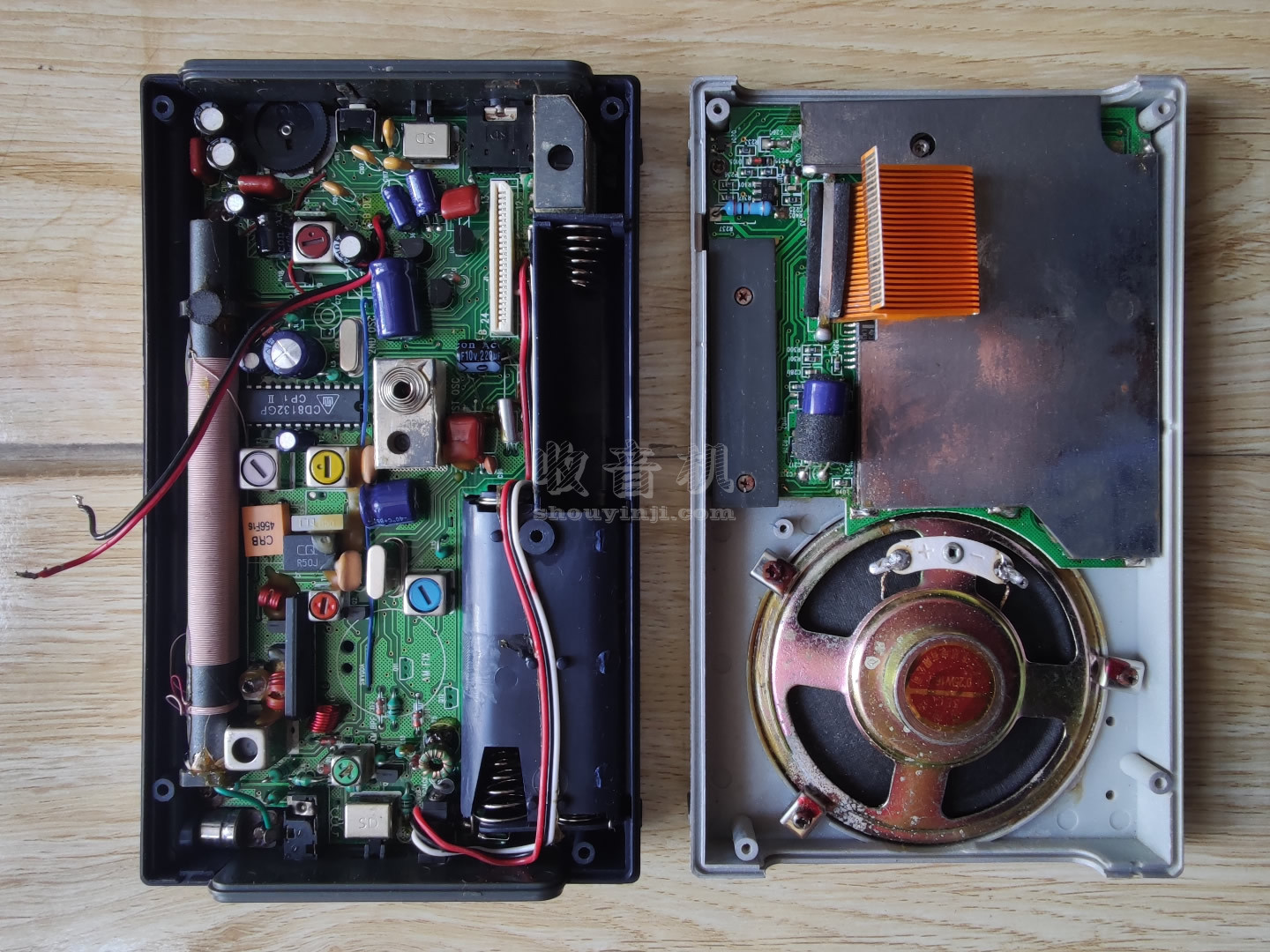

正式拆机,磁棒很长

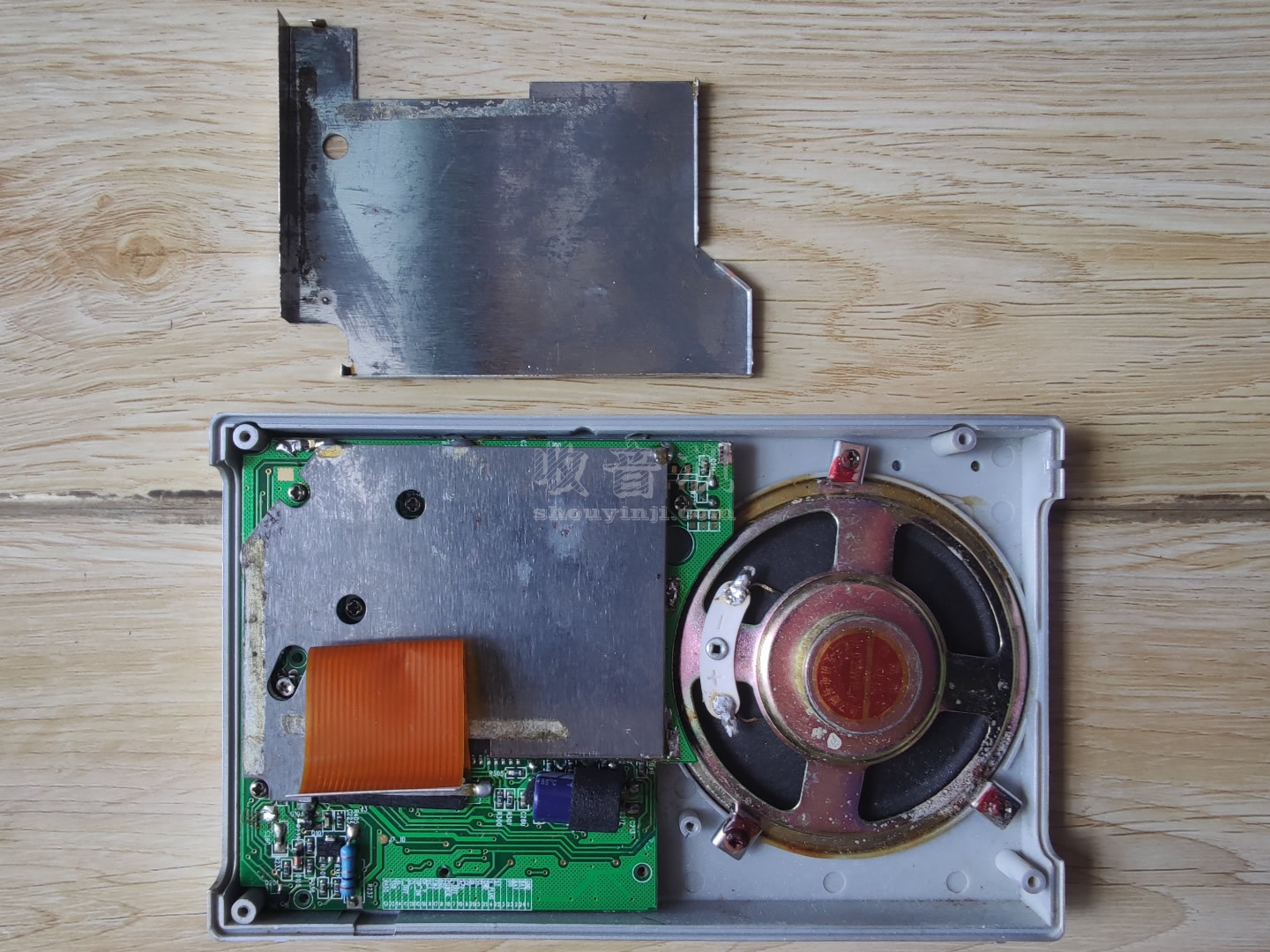

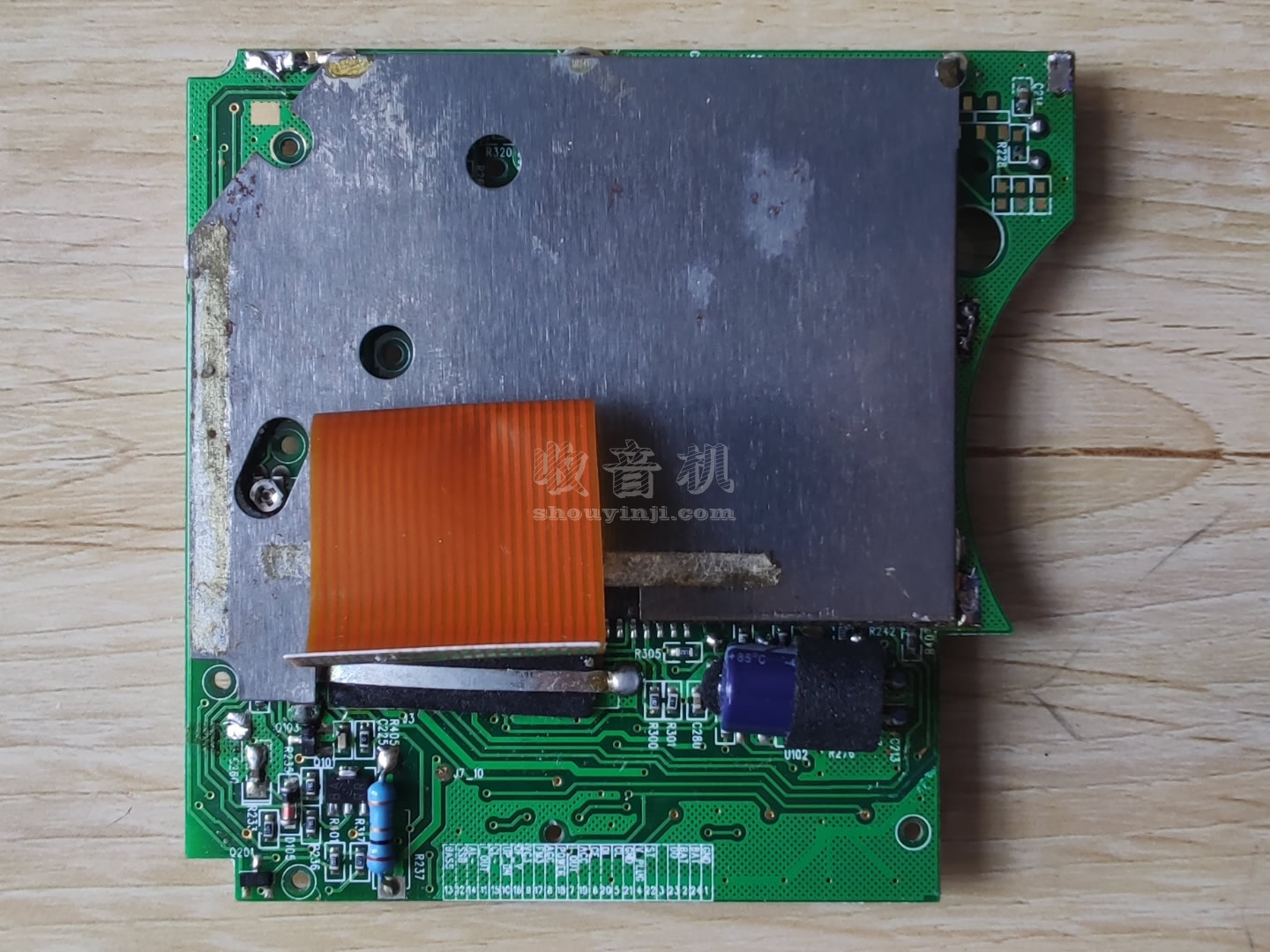

焊了两层隐蔽罩

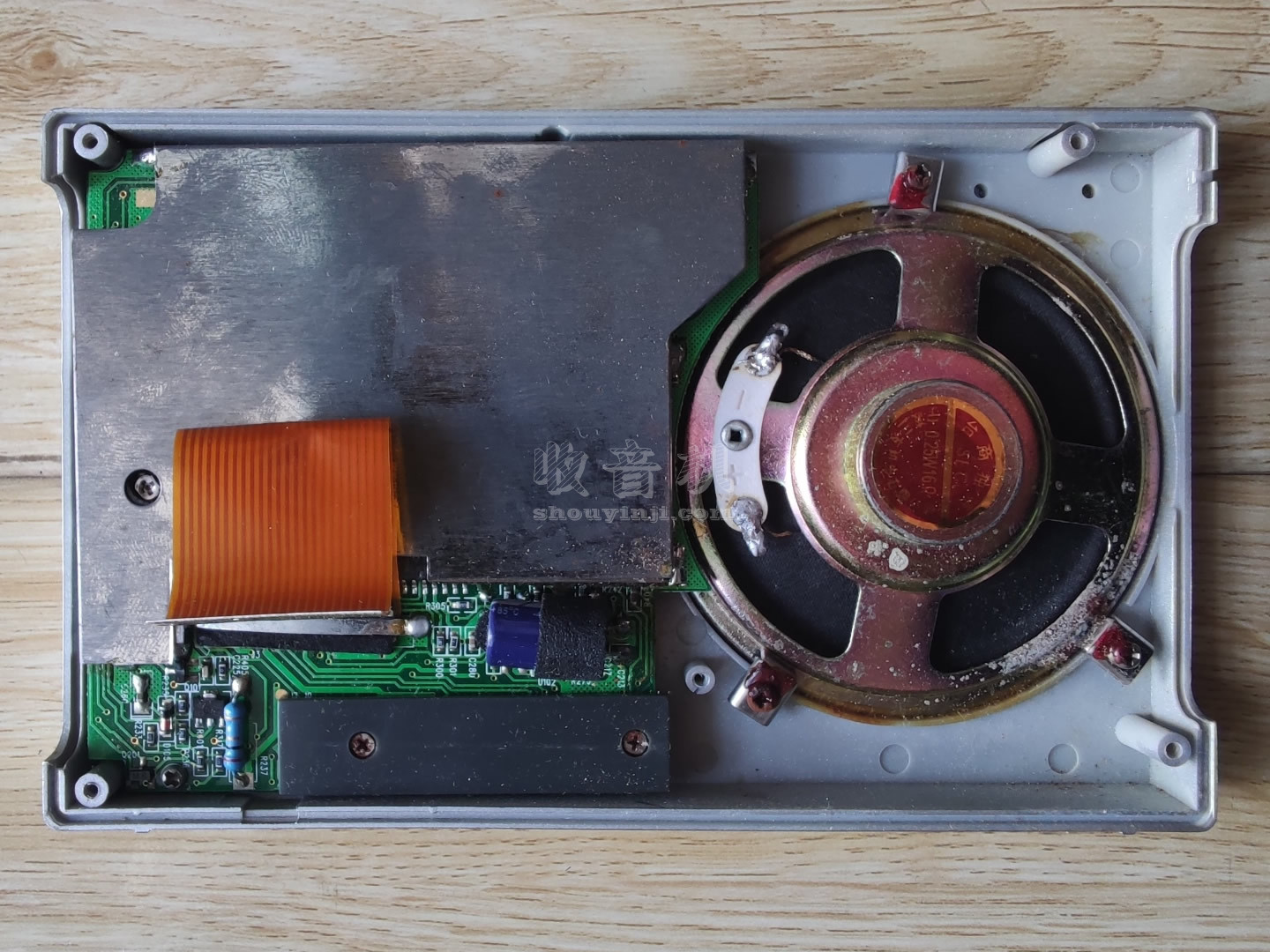

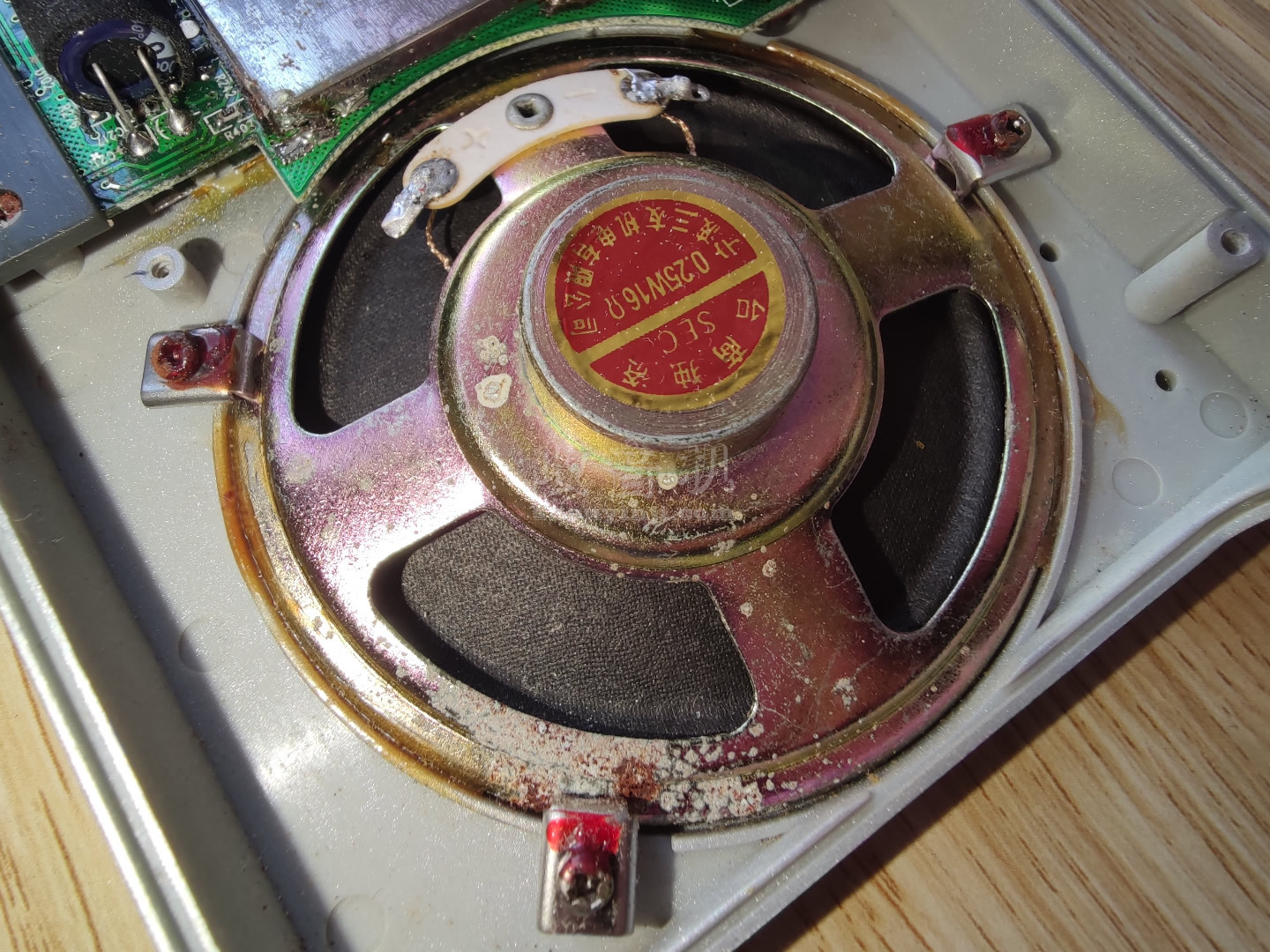

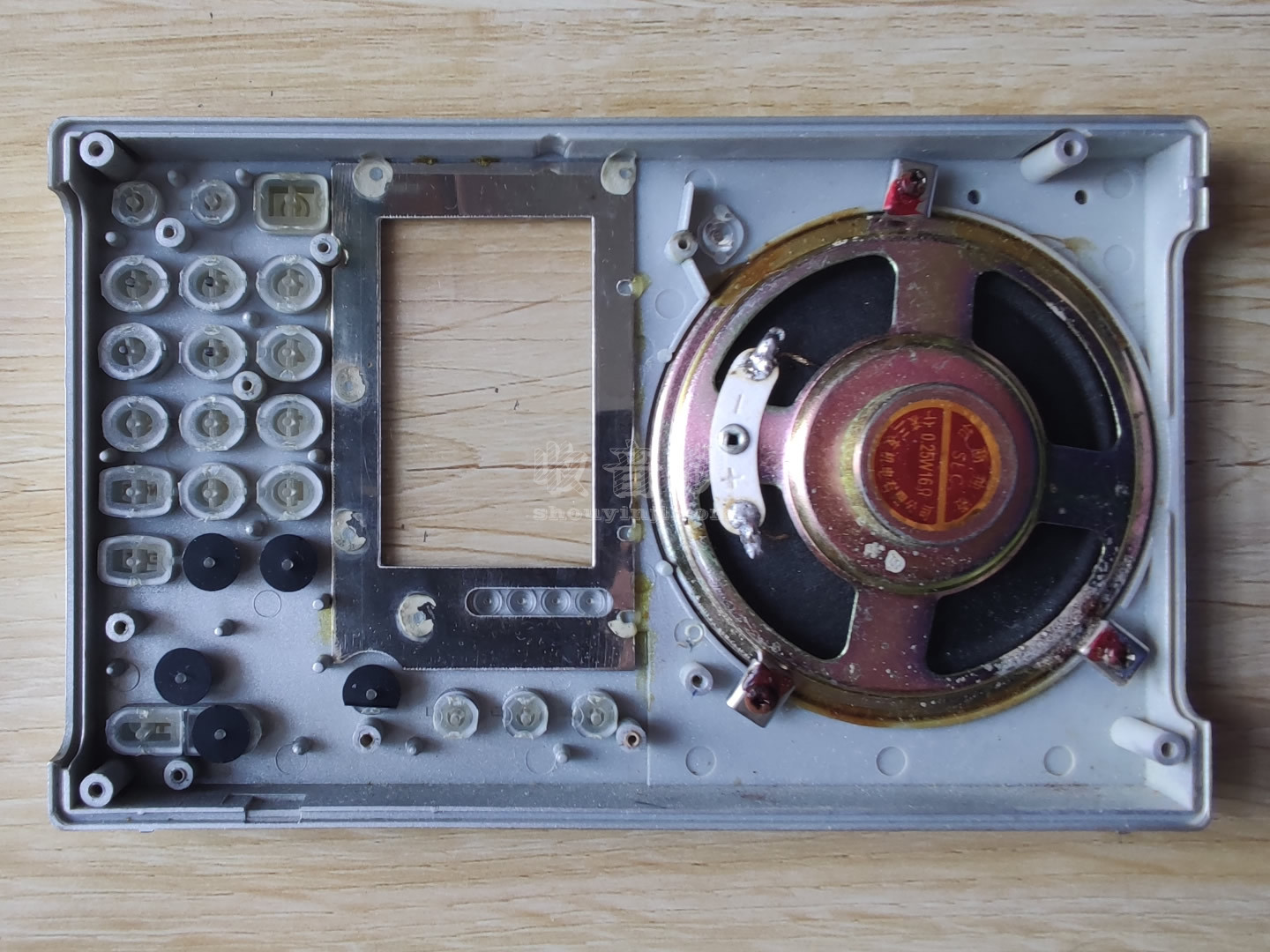

喇叭16Ω 0.25W

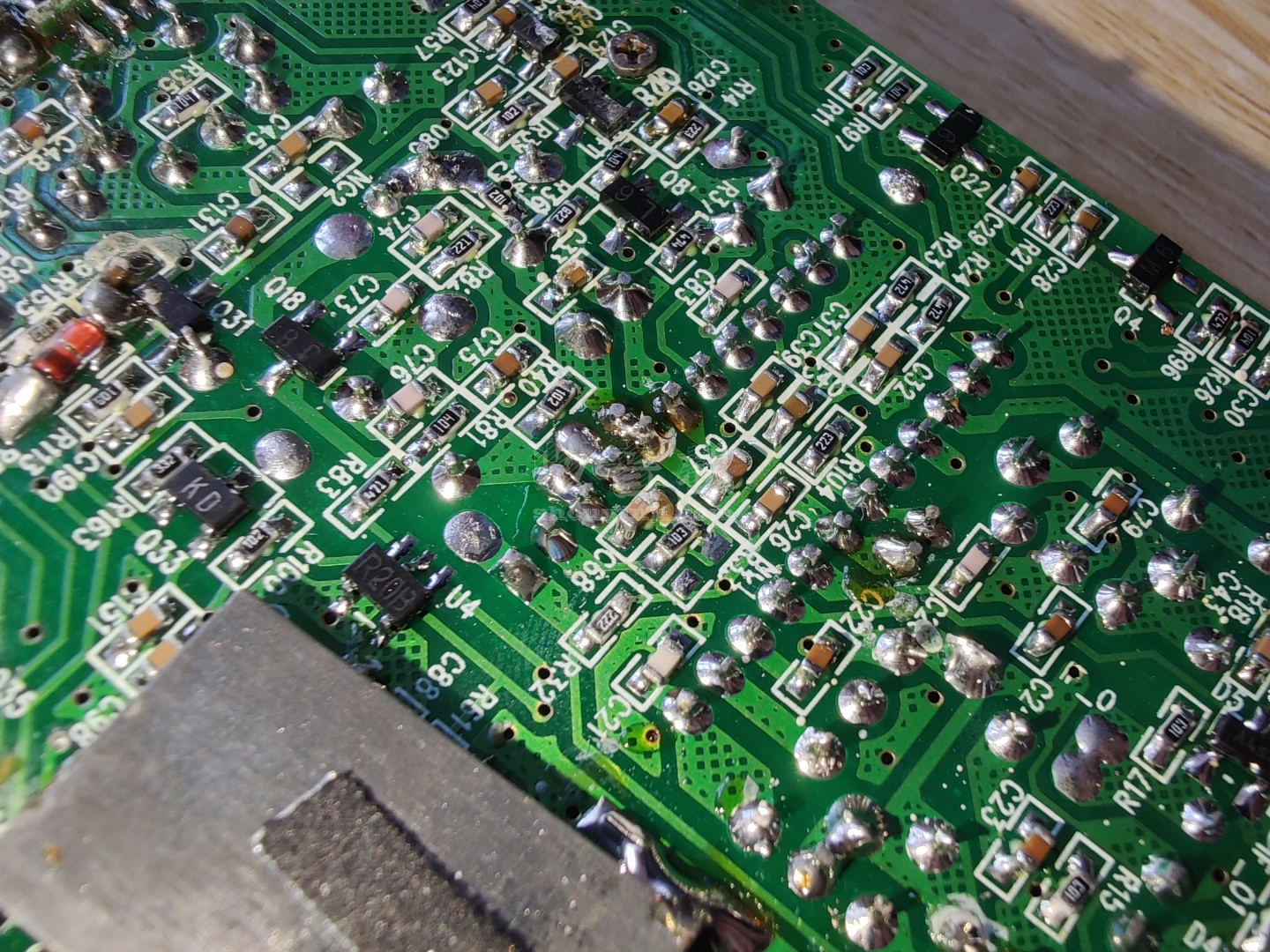

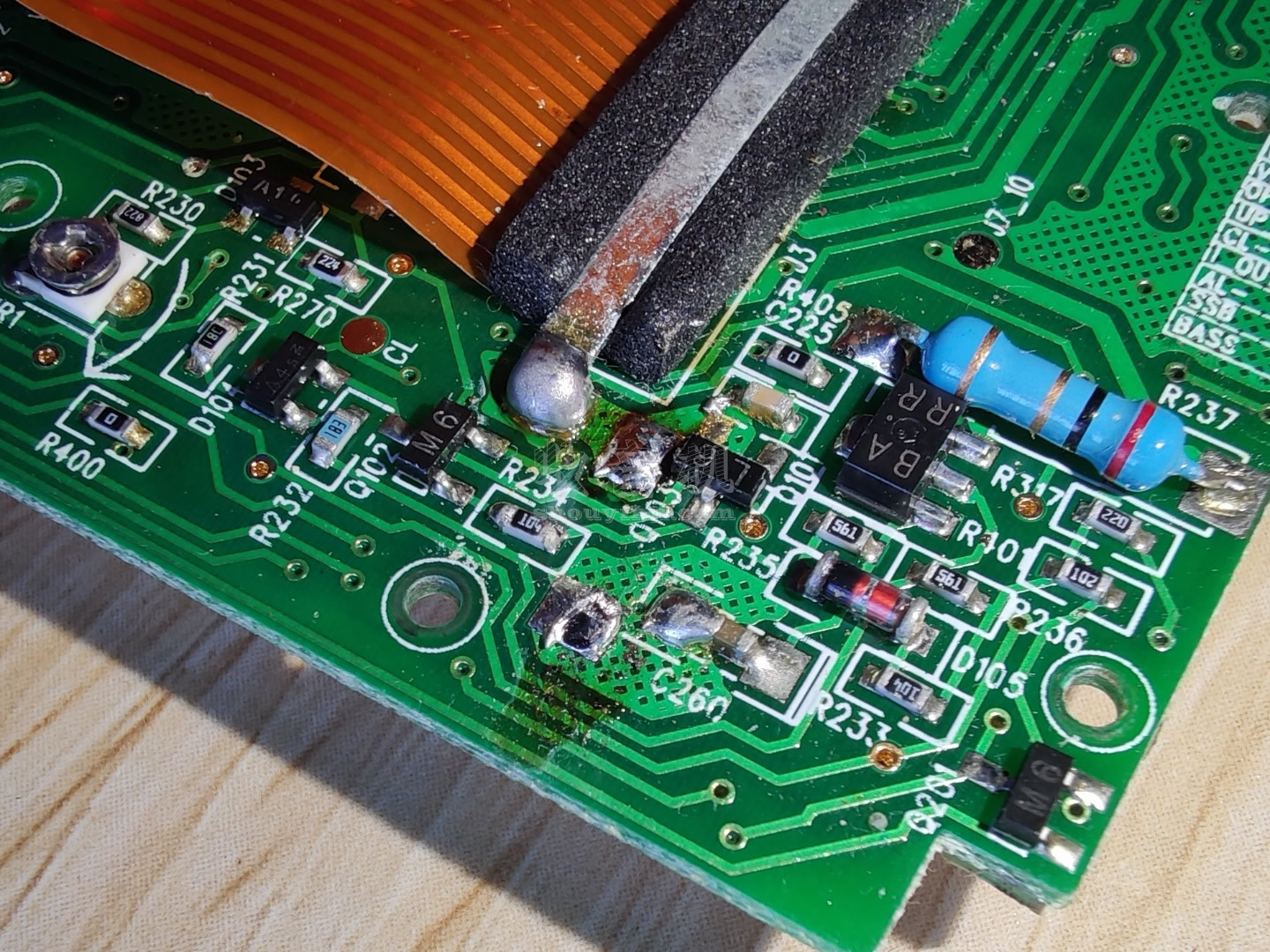

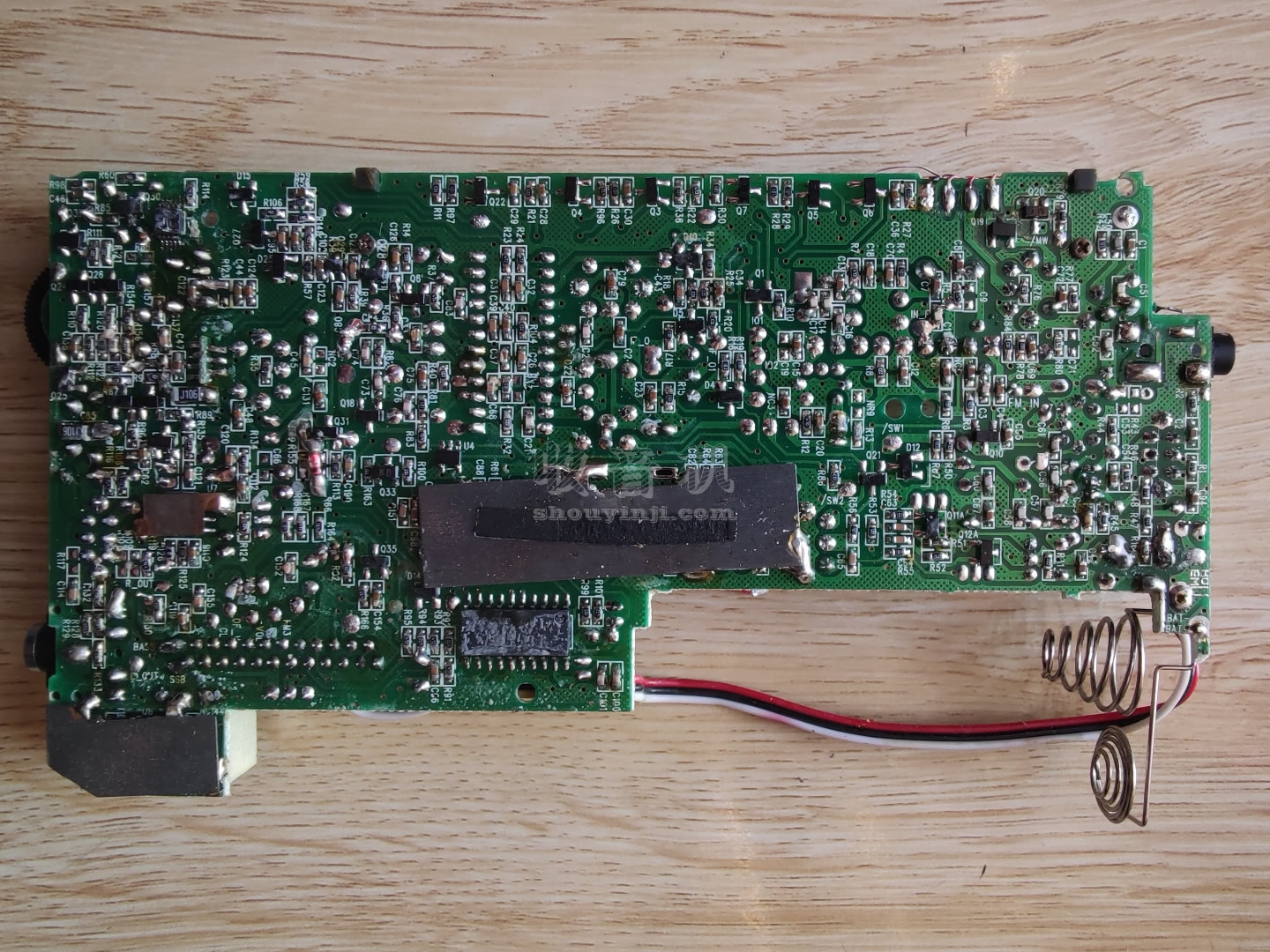

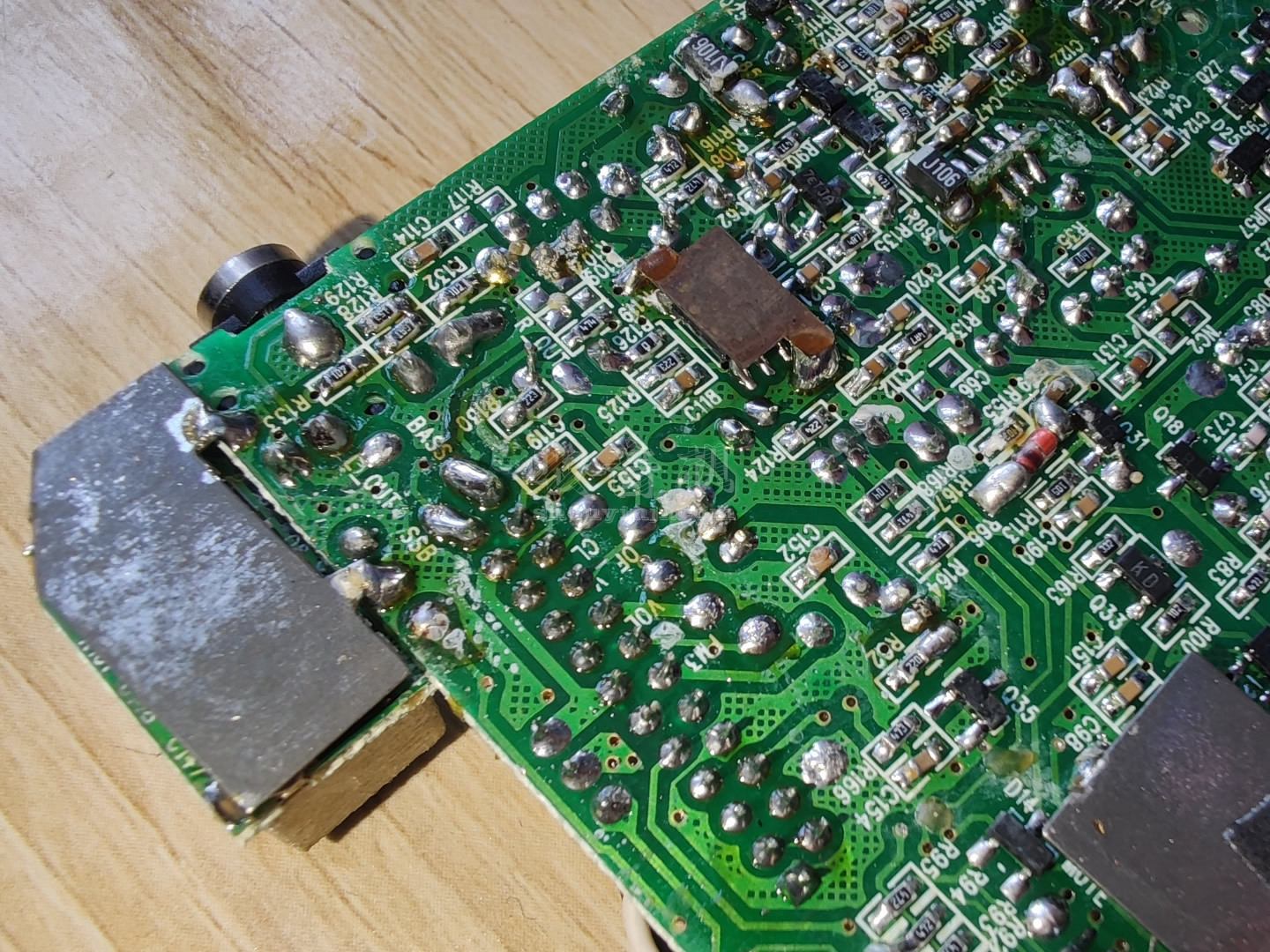

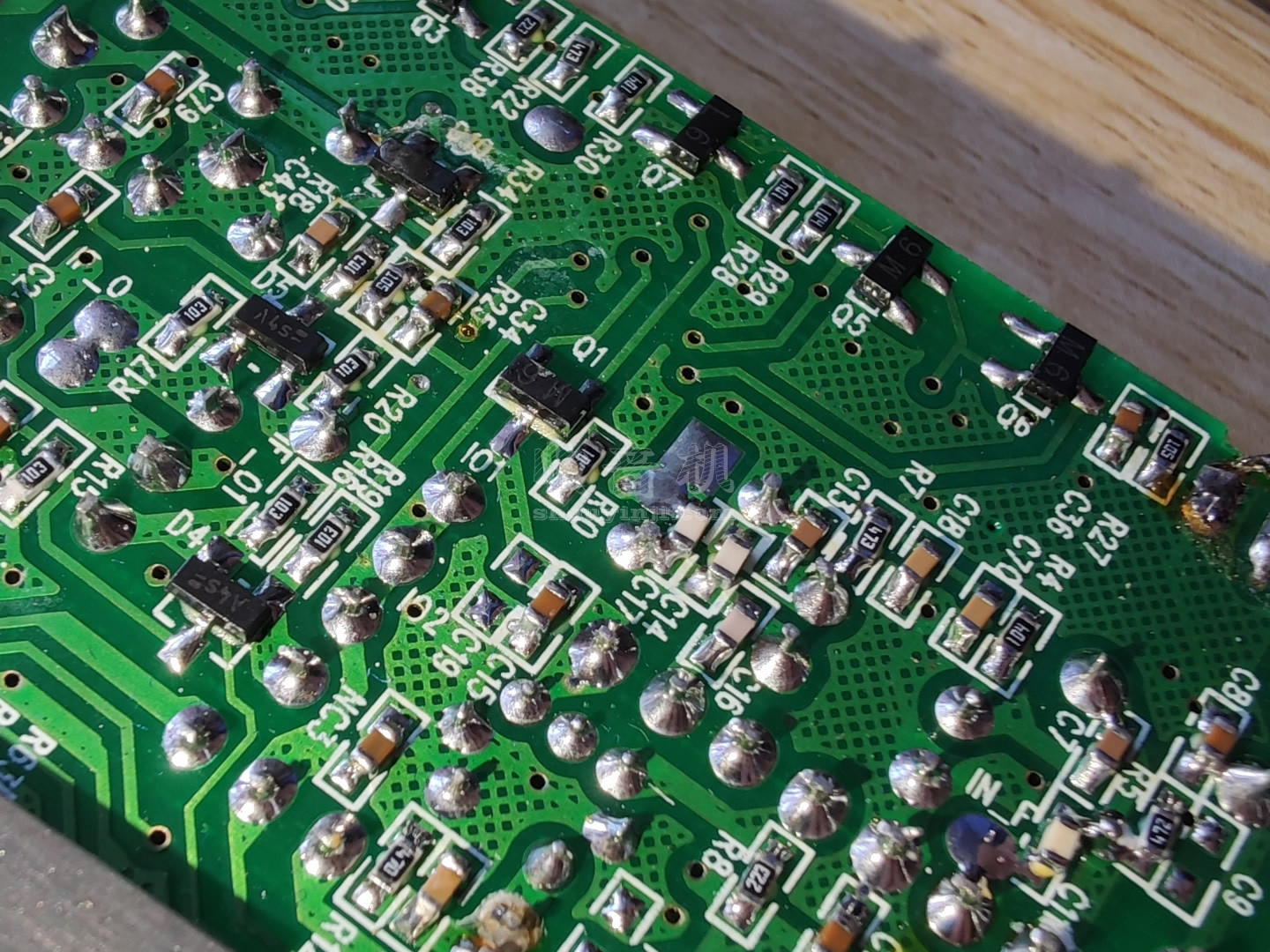

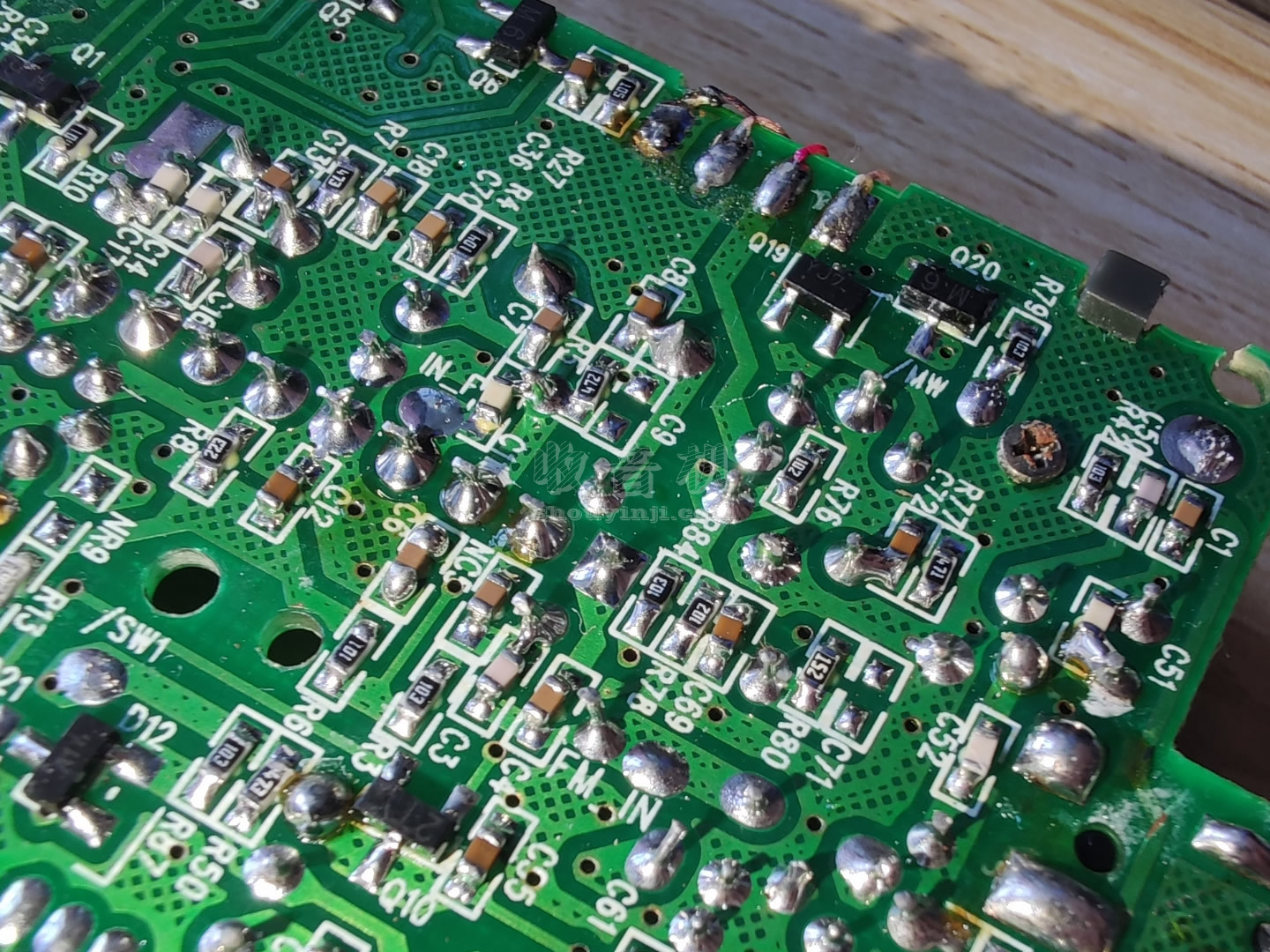

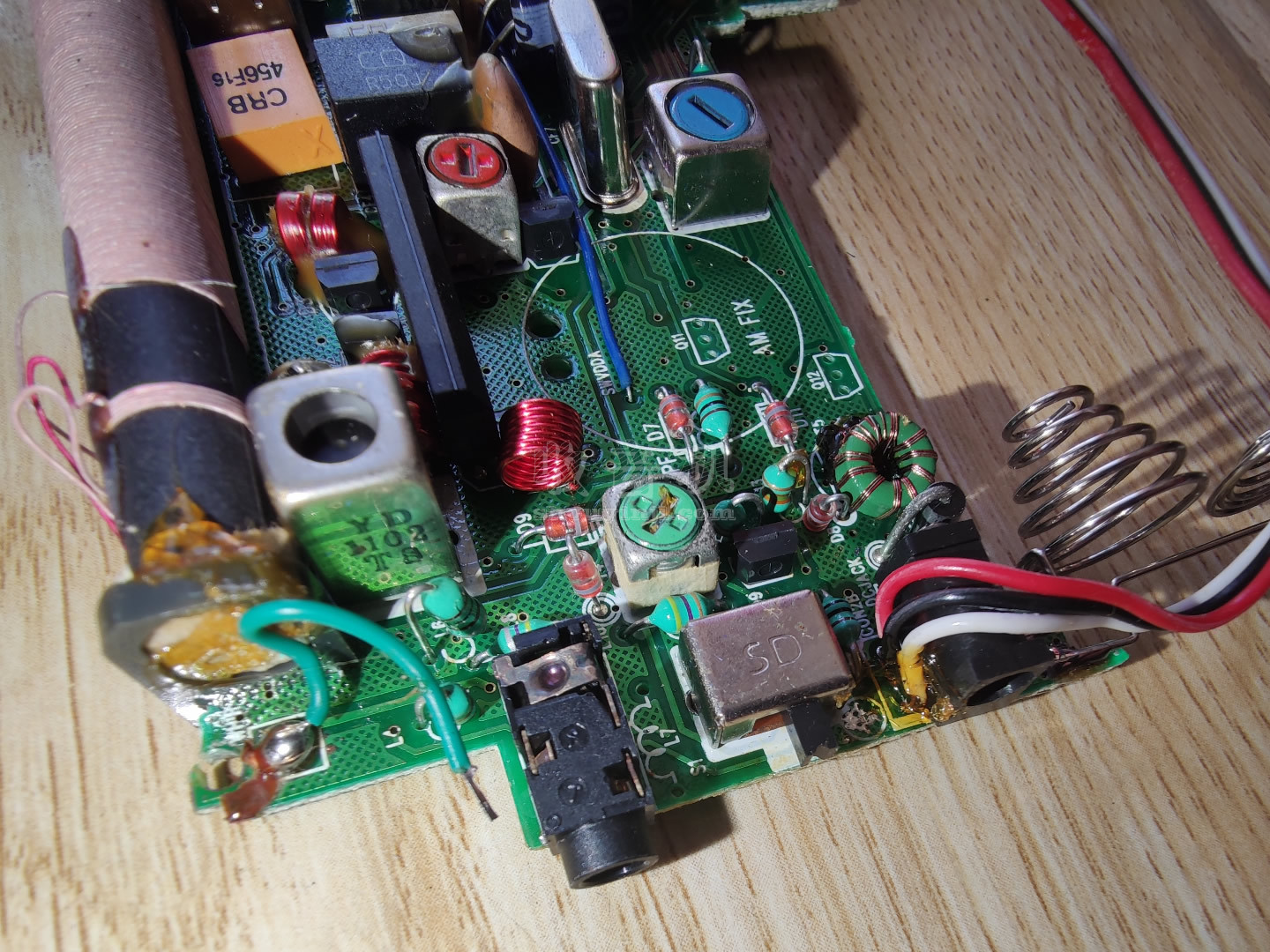

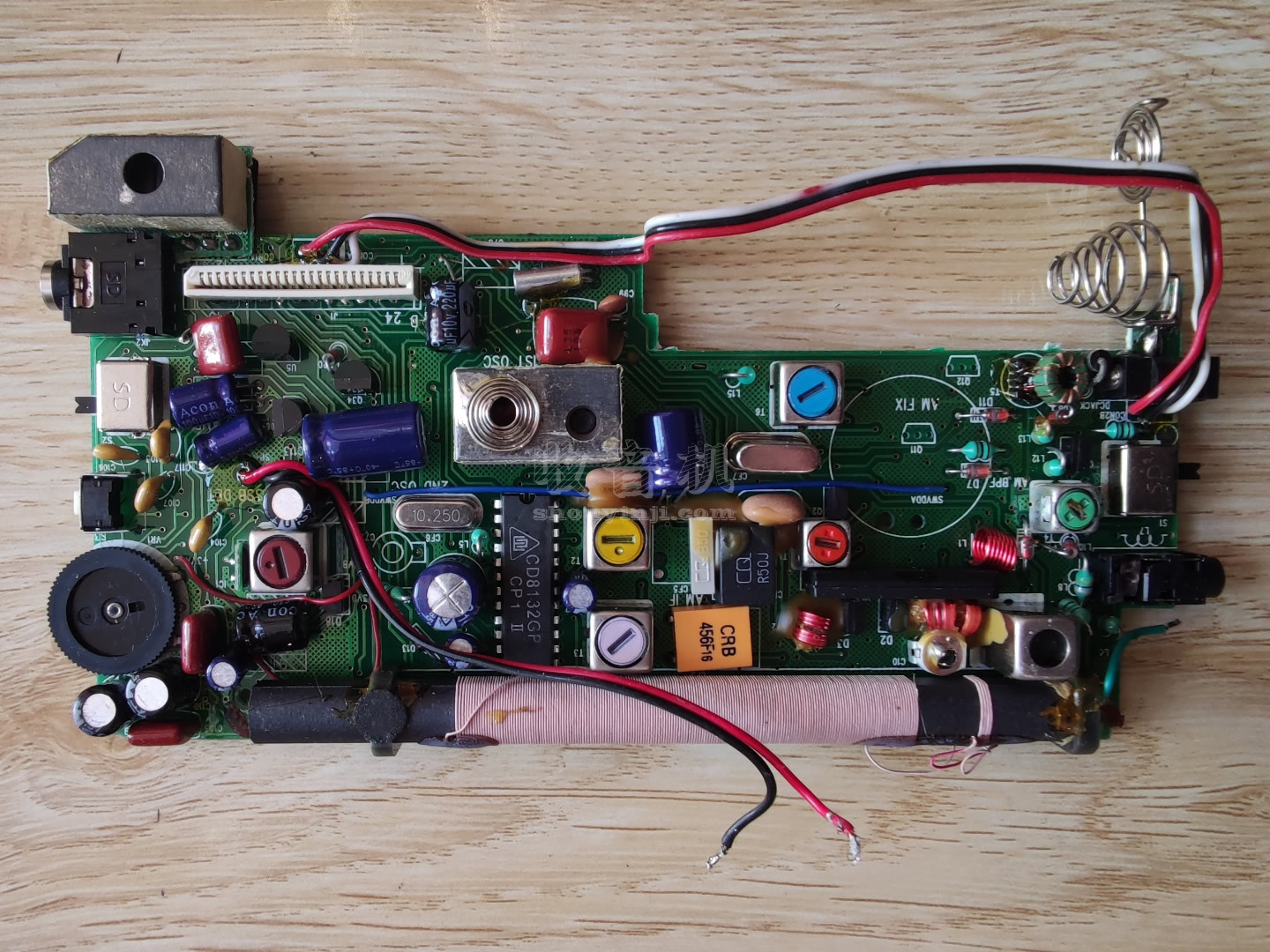

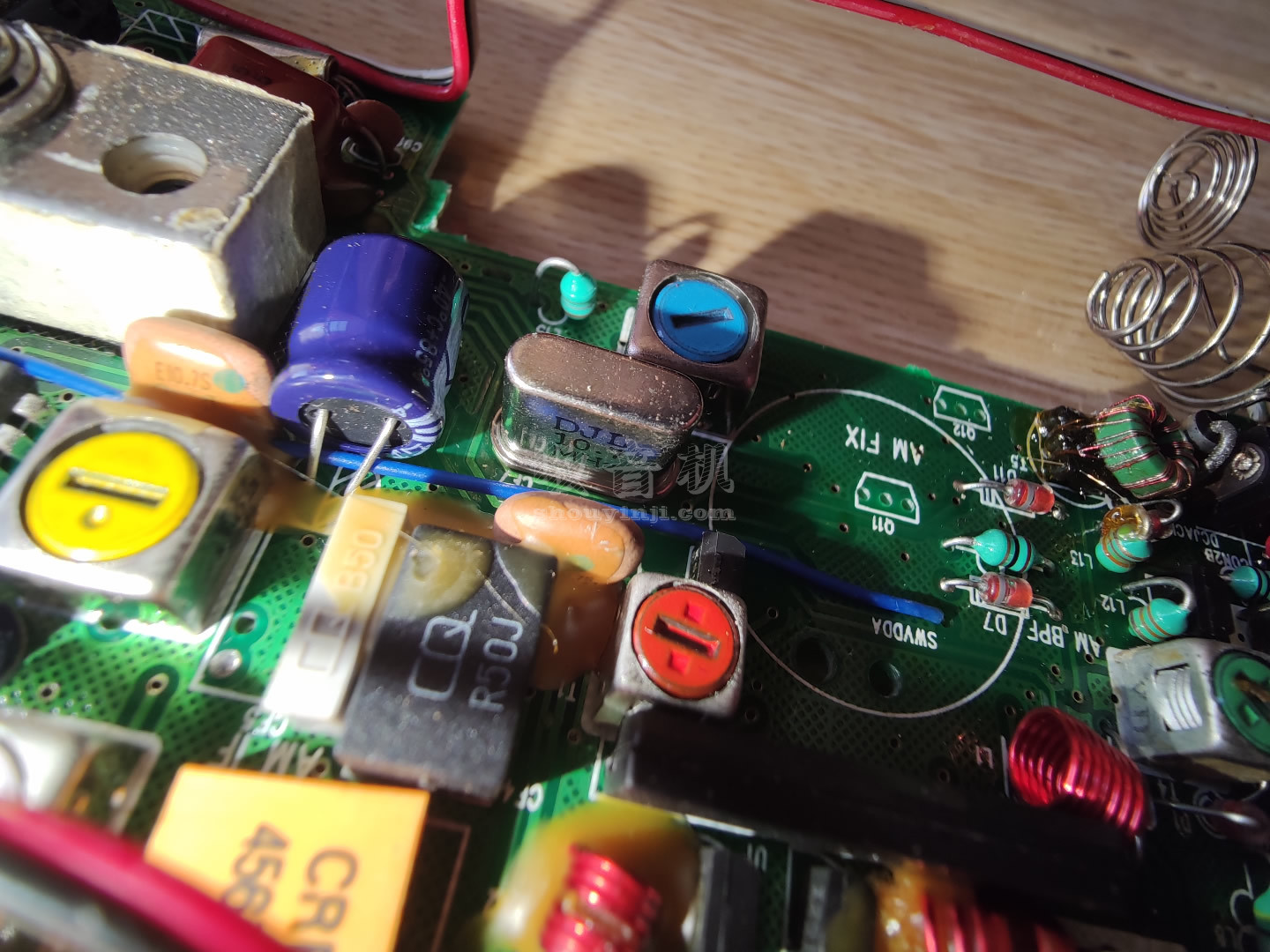

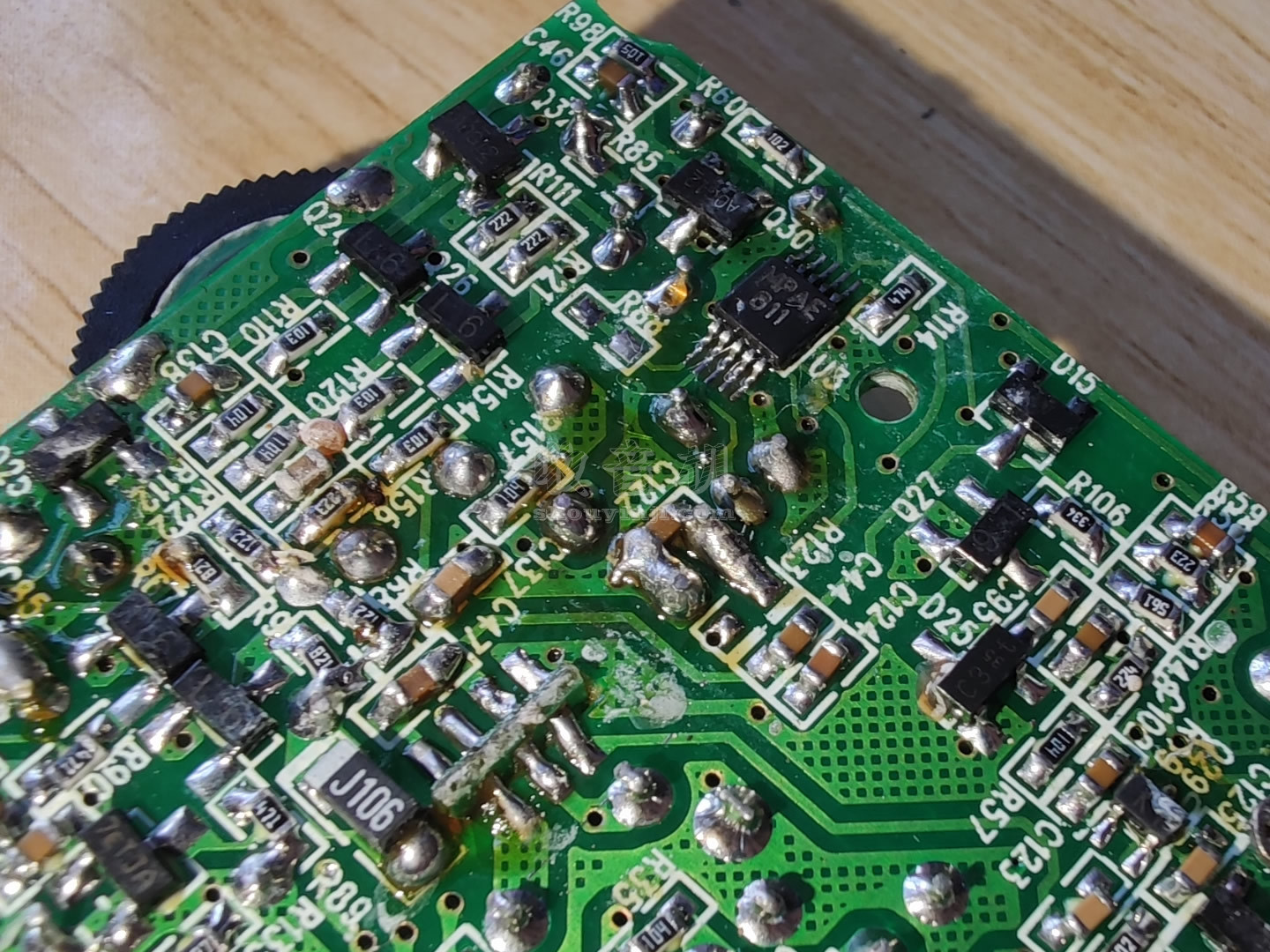

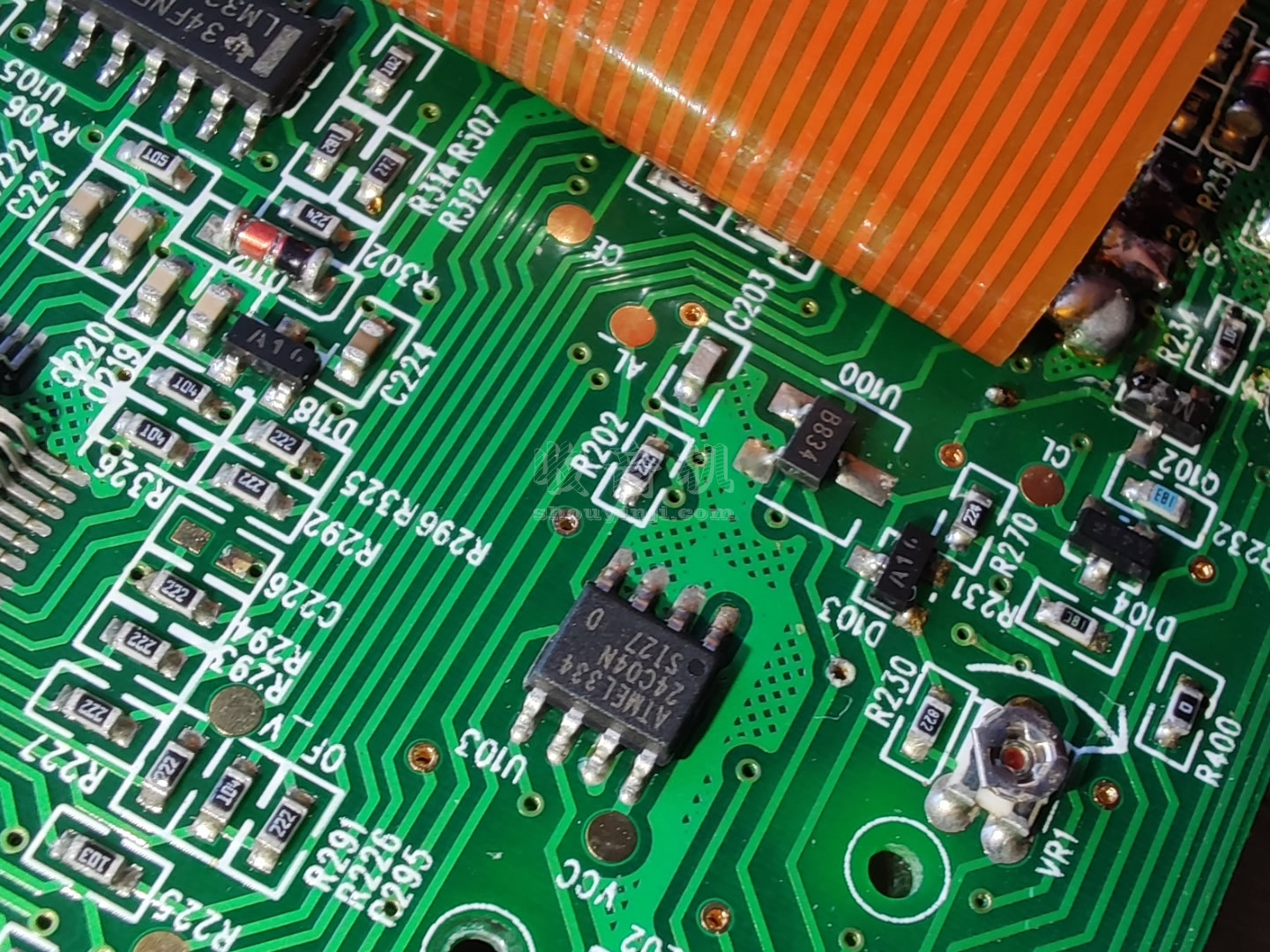

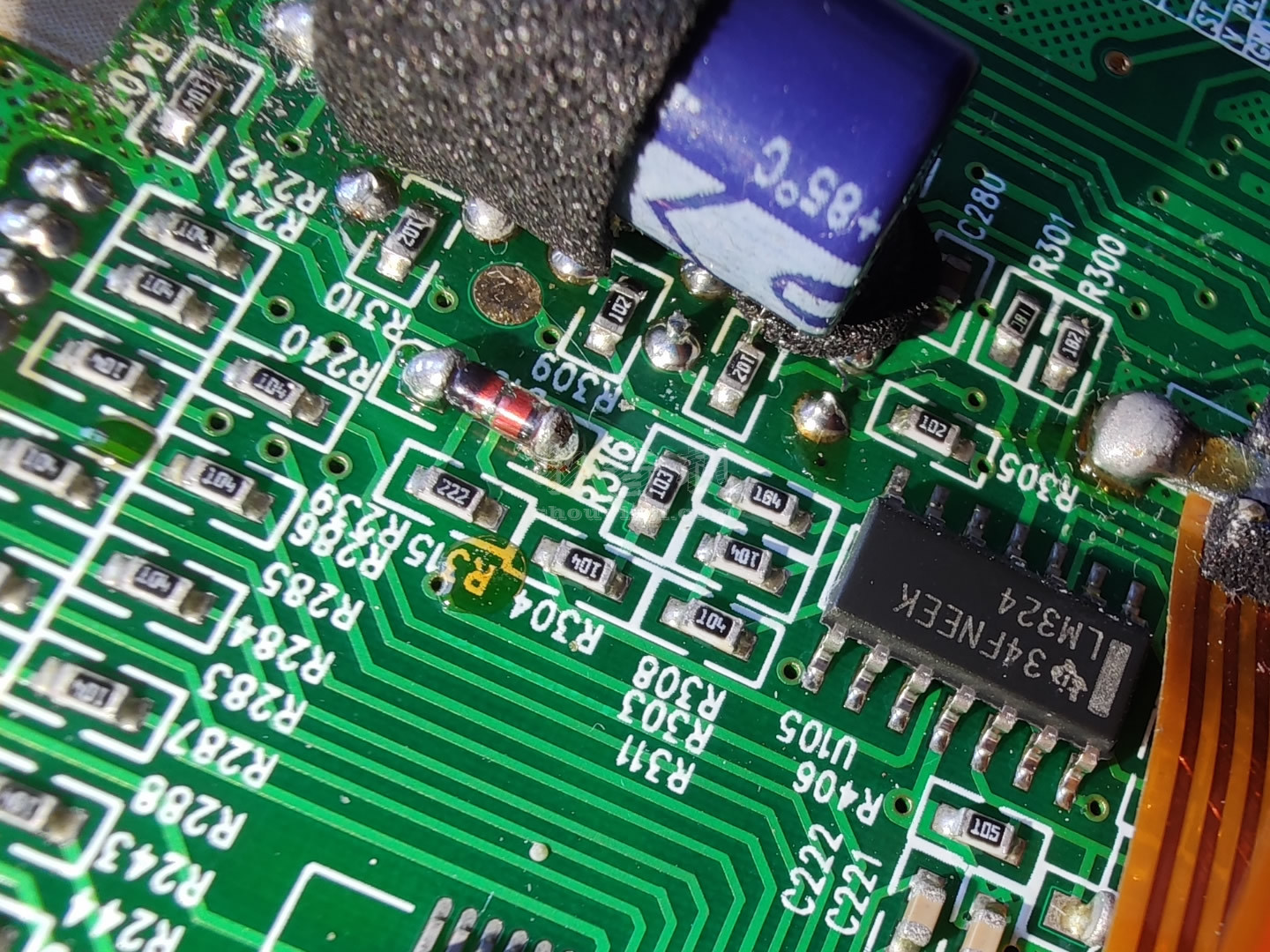

继续往下拆

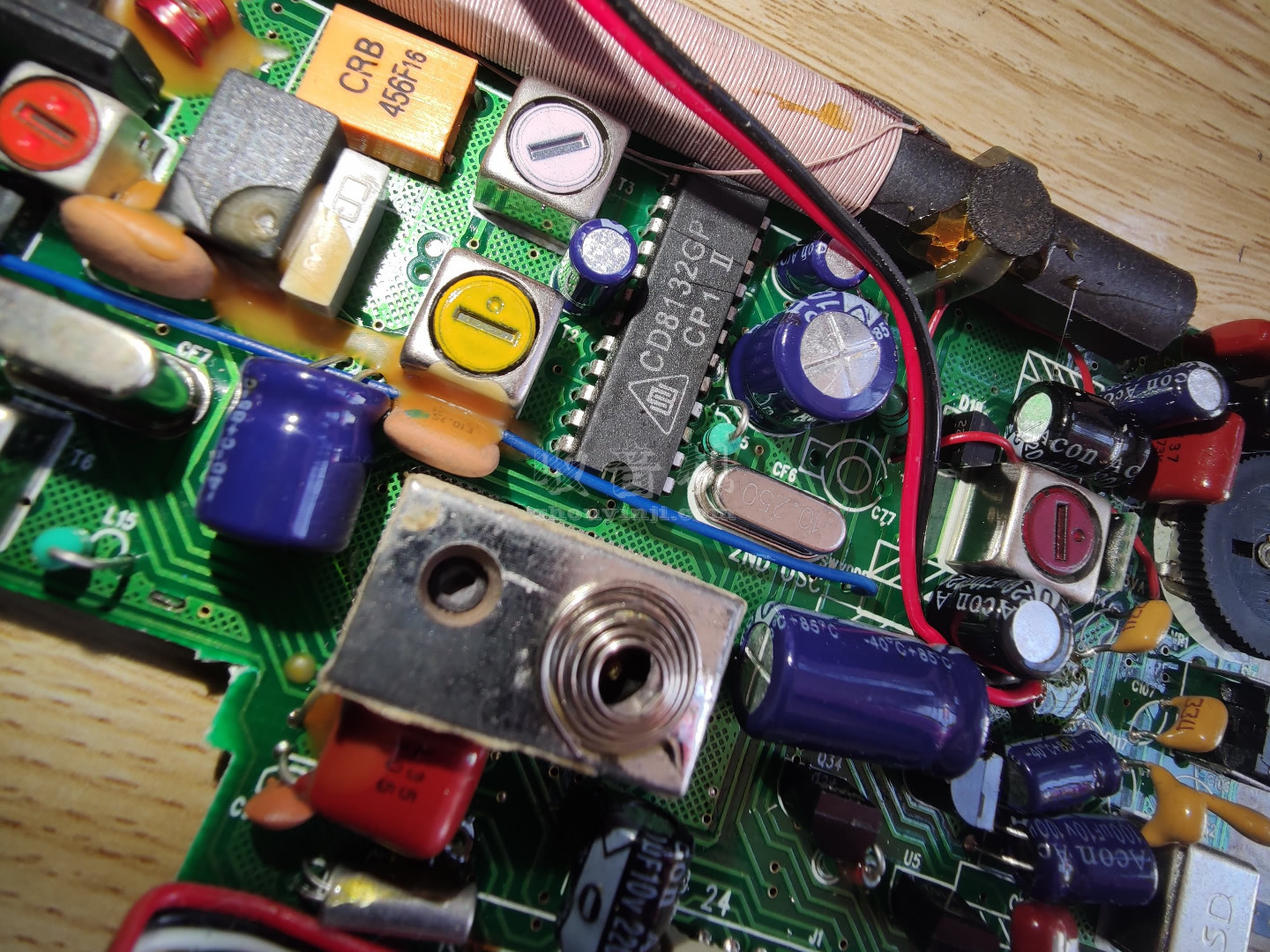

CD8132GP中频放大立体声解码IC

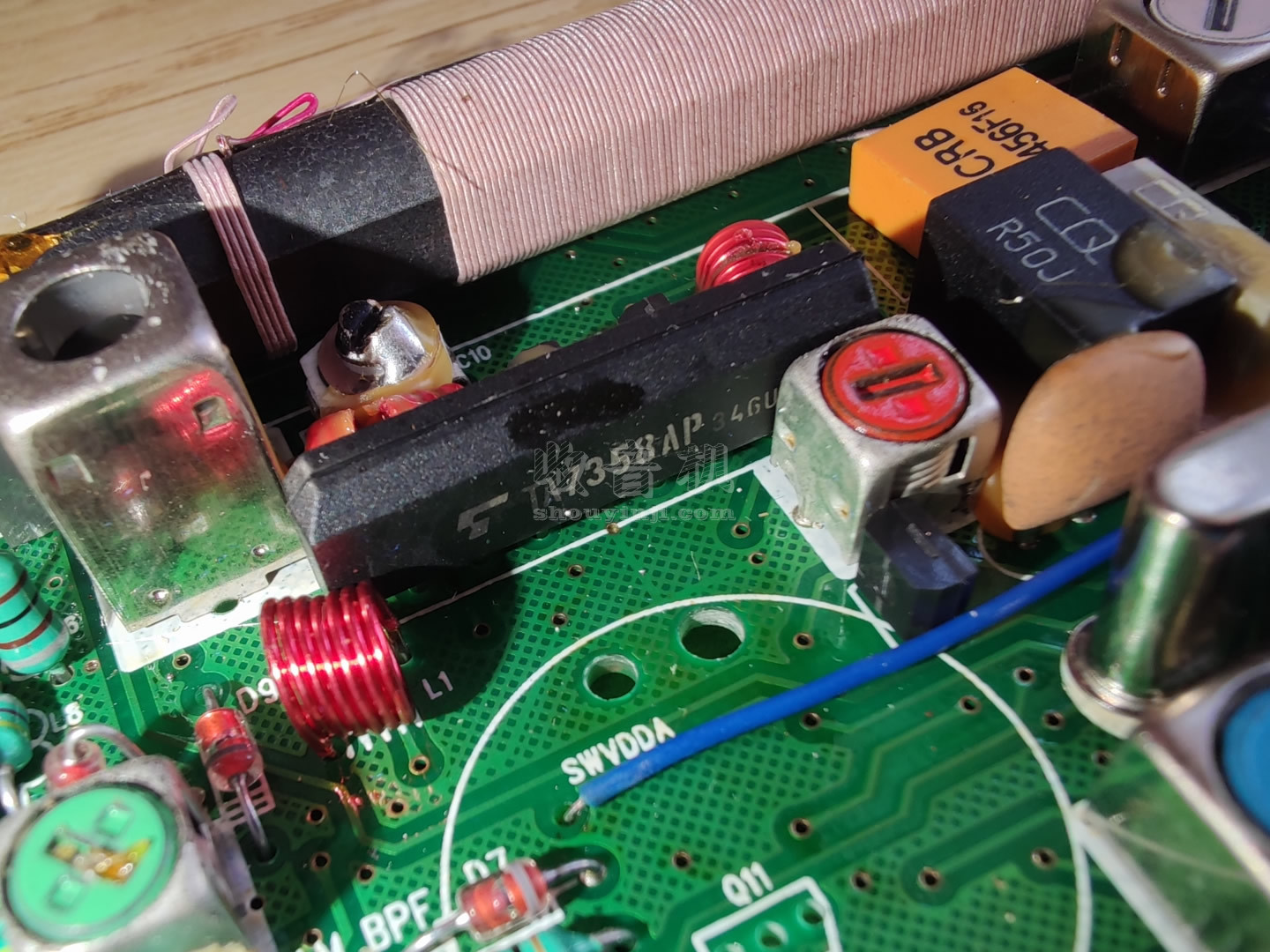

TA7358AP调频高放集成IC

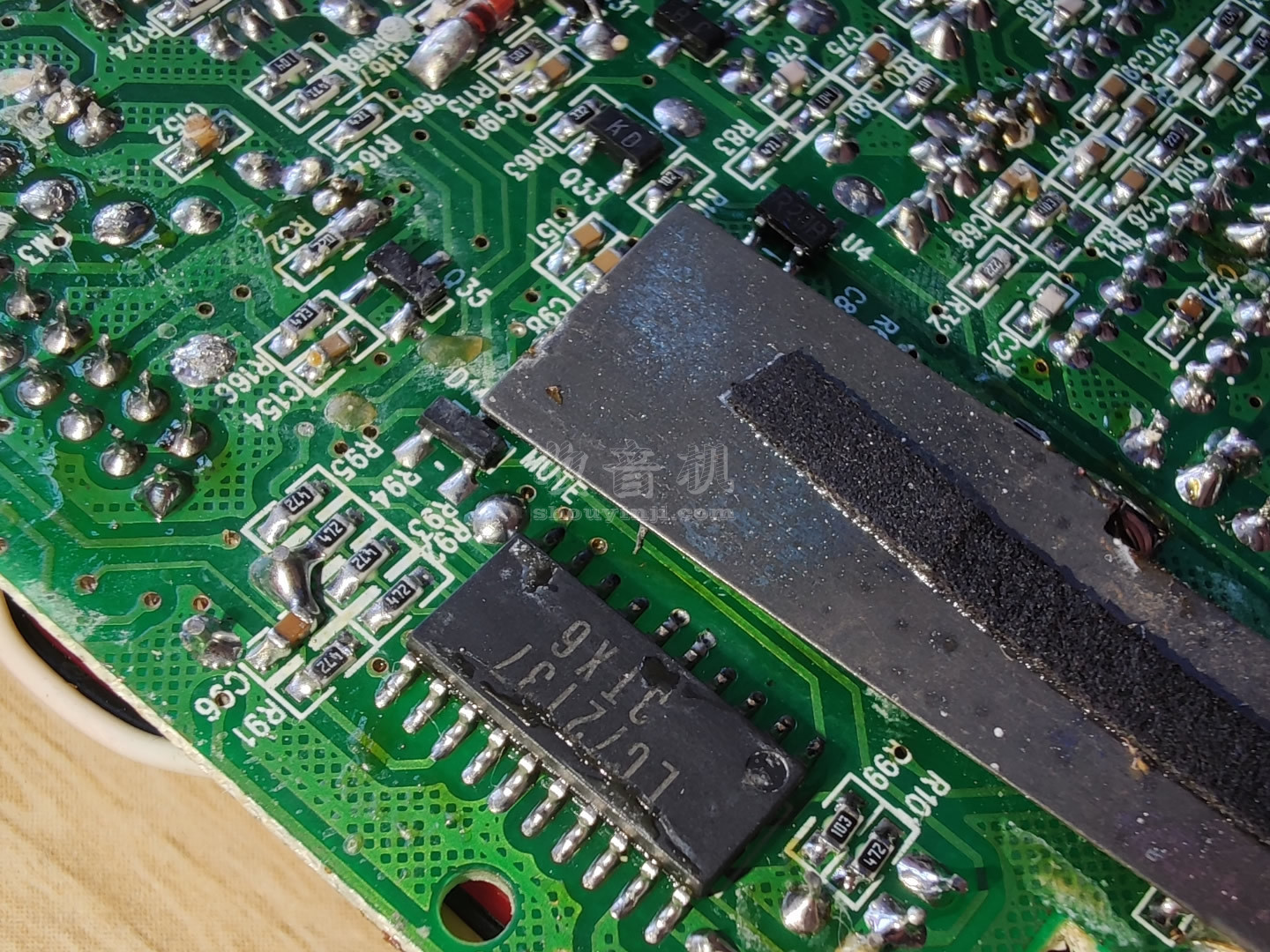

LC72137电子调谐控制IC

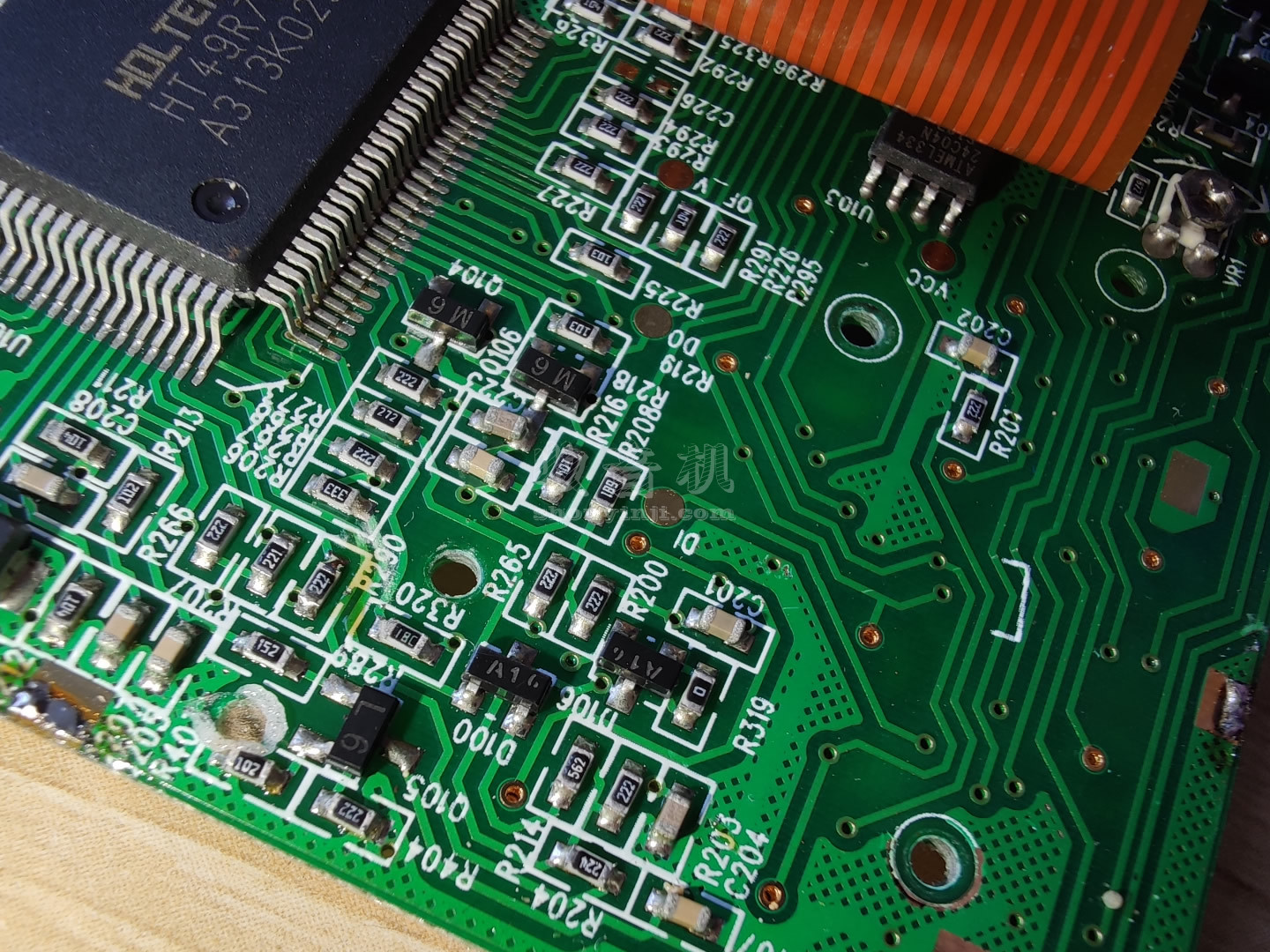

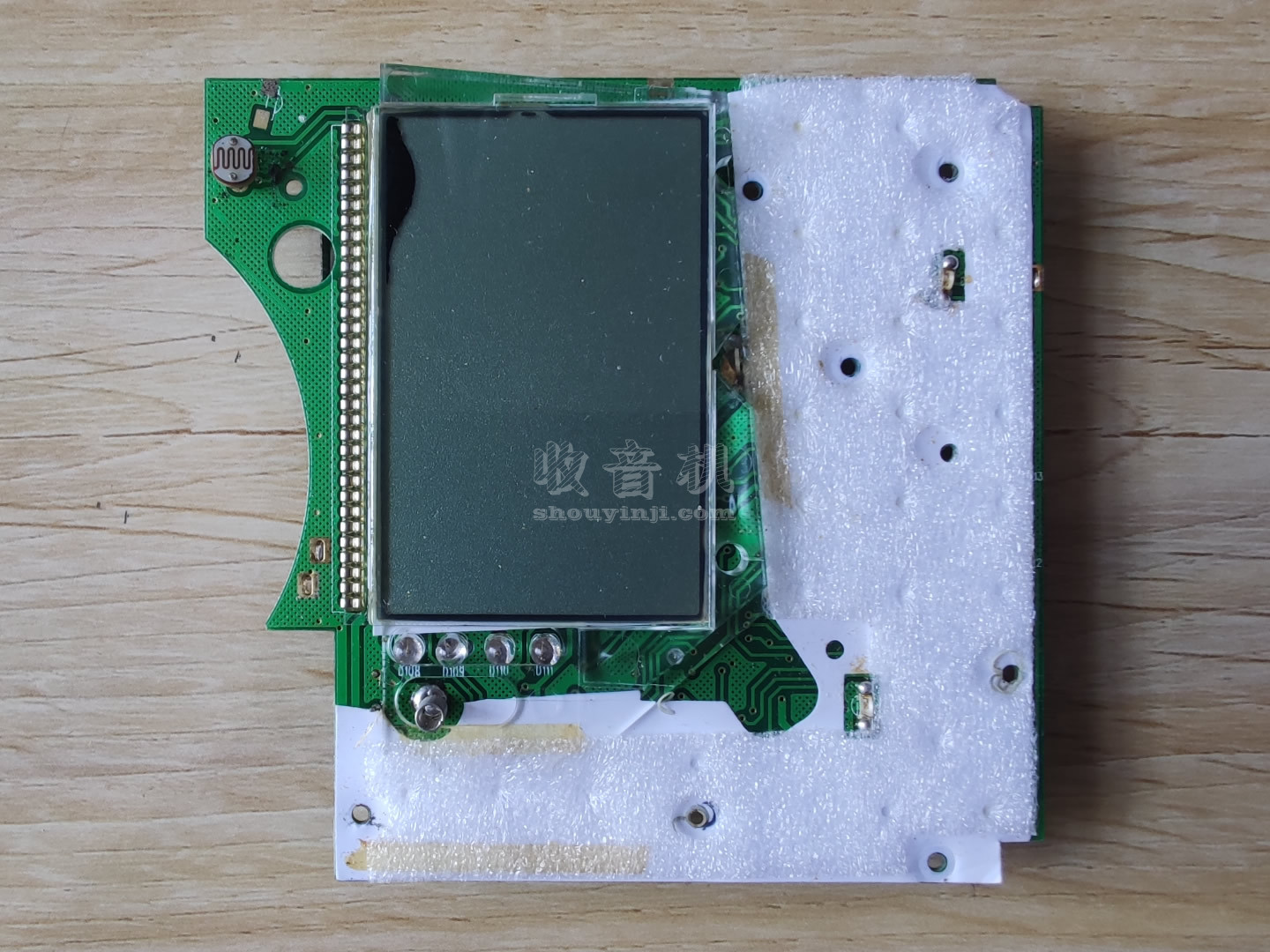

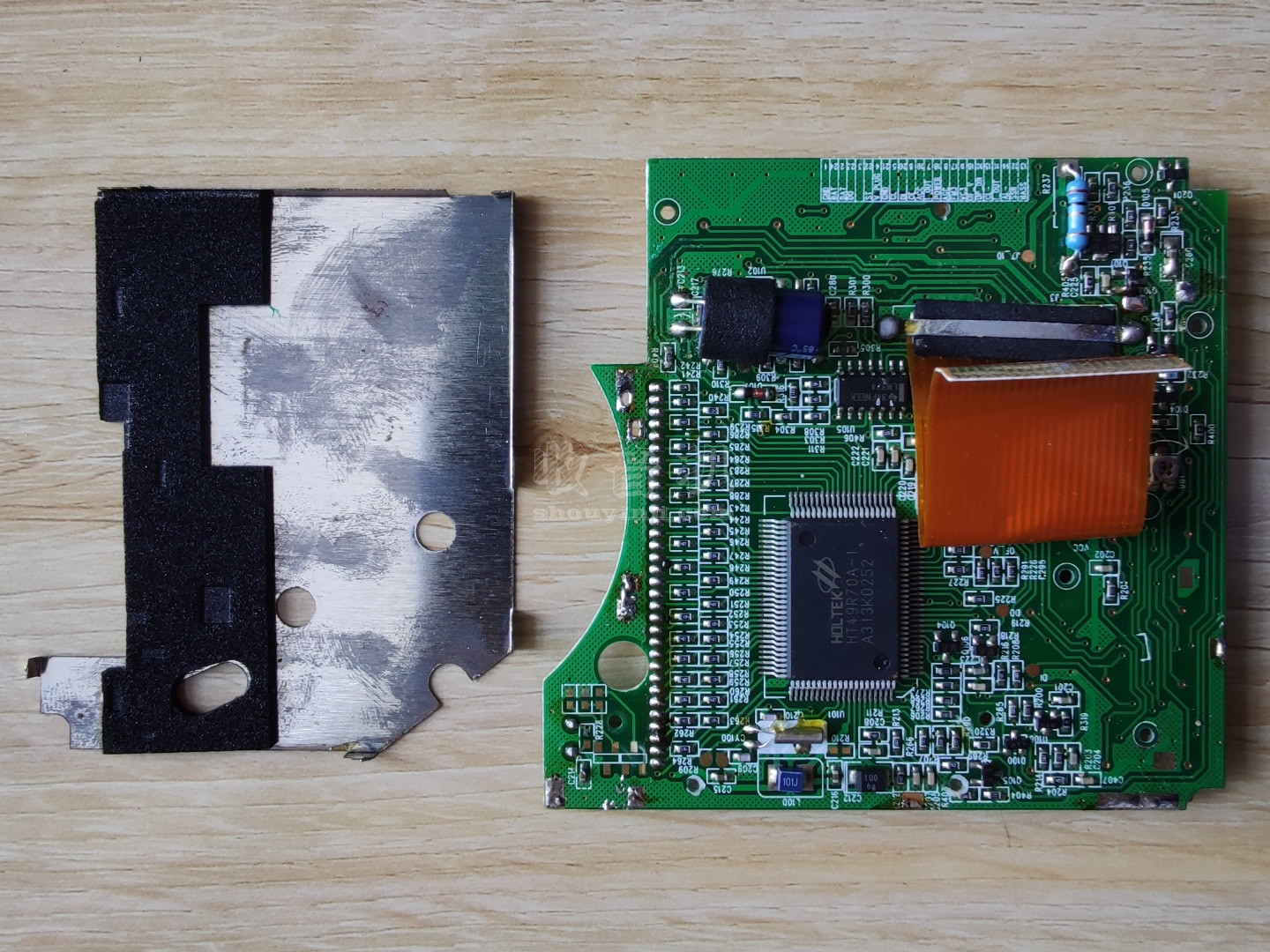

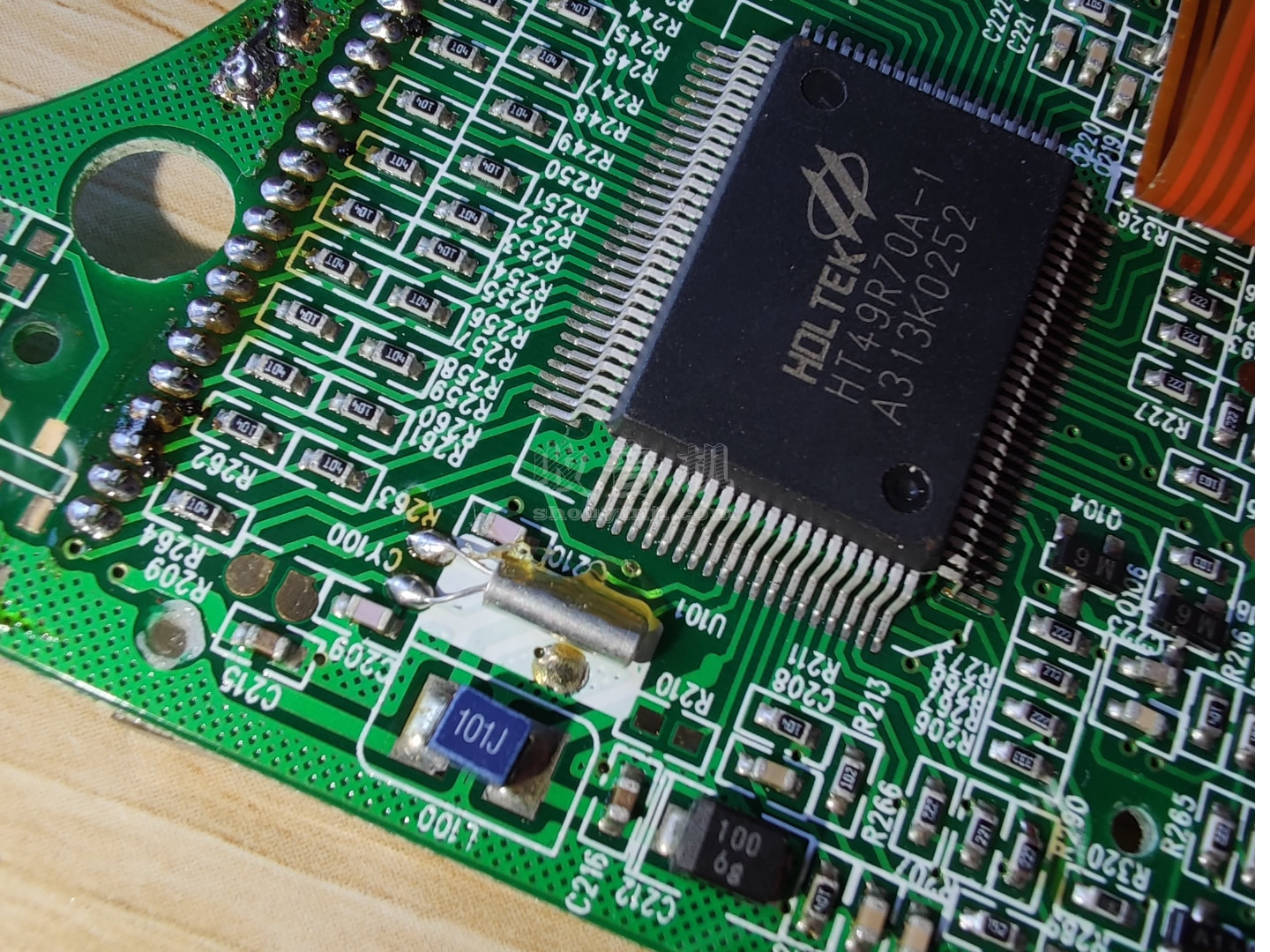

HT49R701是LCD屏控制IC




分享到:
回复

使用道具 举报

回复|共 2 条

李继春

发表于 2021-2-28 16:13:00 | 显示全部楼层 | 发消息

拆的很细,我有DE1102,但没有拆过,看到你拆照片,感觉做工还不错,板子整体看相好,元件堆积如山,一点也没有偷工减料,不过机子用起来很一般。没有什么特色,接收情况一般,声音也一般,没有机子内部那样好。
回复

使用道具 举报

hd5222668

发表于 2022-10-2 14:38:45 | 显示全部楼层 | 发消息

用心设计的一款收音机。
