[拆机修机] 松下/Panasonic RF-435 AM/FM收音机拆机

松下/Panasonic 松下/Panasonic 339 人阅读 | 7 人回复 | 2021-02-27

这小机机自带四段均衡调节功能,从外壳到内部,除了音量旋钮和调谐转轮的固定螺丝,再无其他螺丝了!

正面


背面


波段选择开关

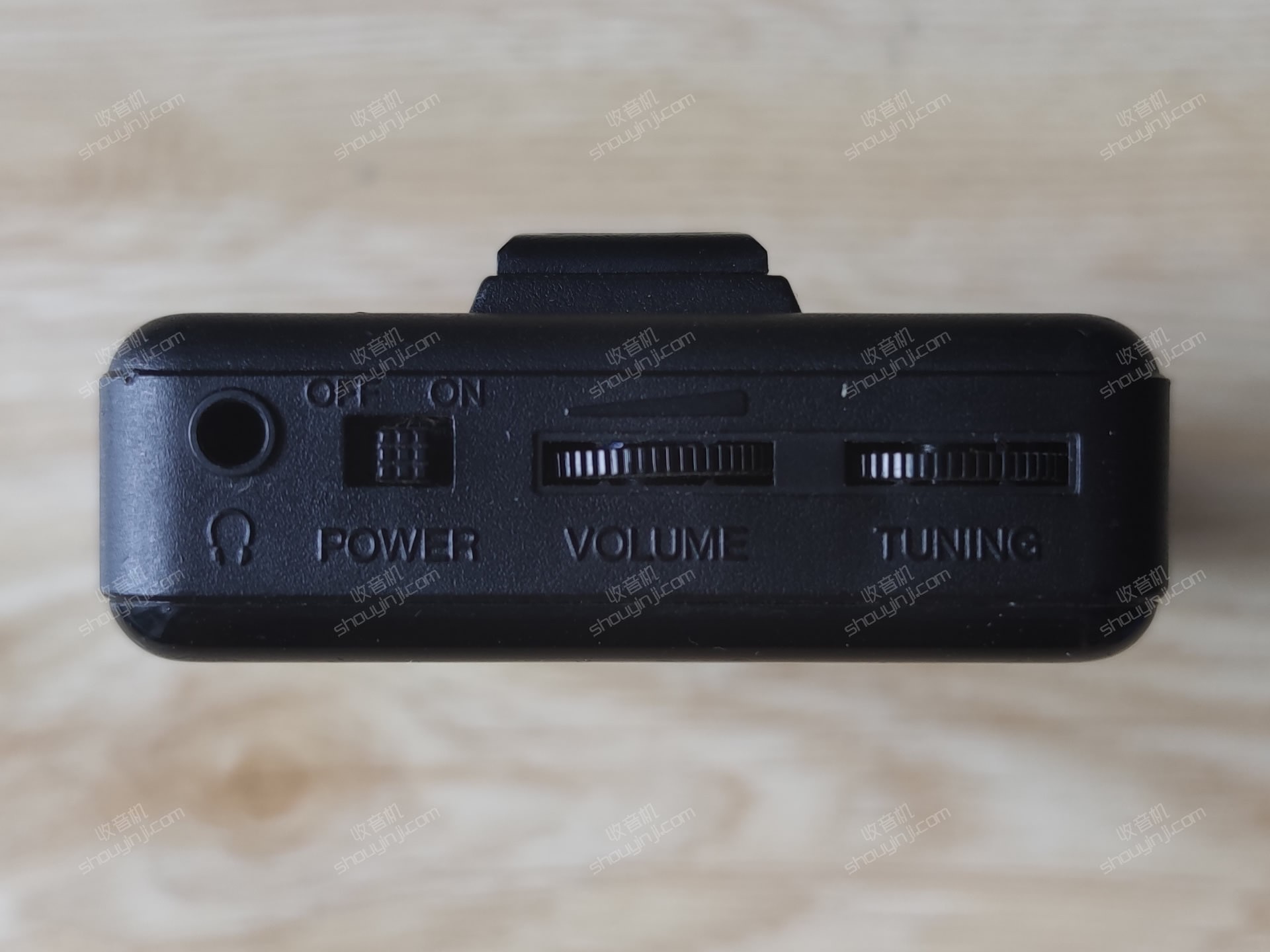

耳机输出、开关、音量旋钮、调谐旋钮


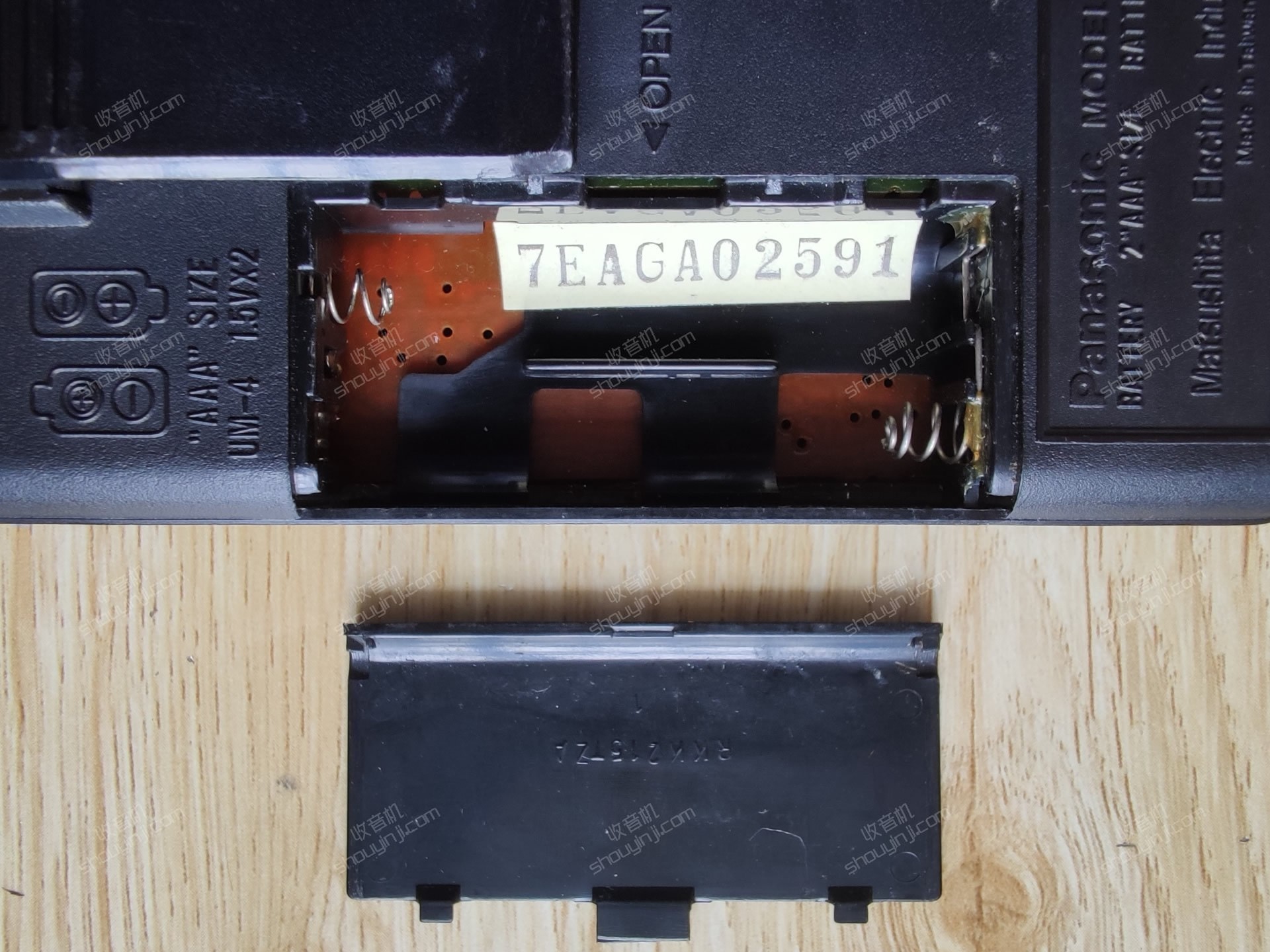

使用两节7#电池供电


开始拆机,沿缝隙边线慢慢撬开


主板从后盖里面拿出来了


小指针,四段均衡,工艺设计值得“借鉴”


电板背面

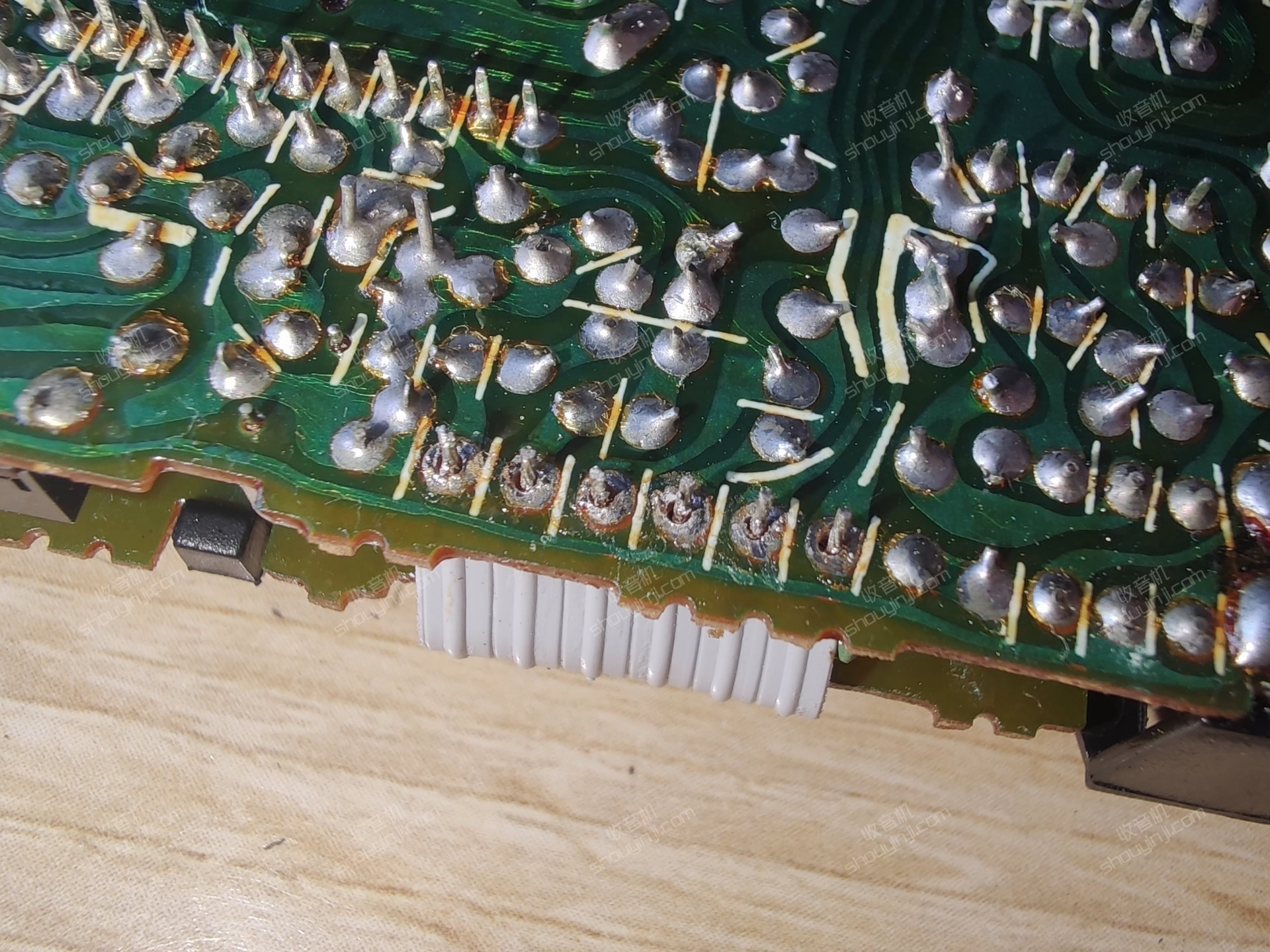

两块电板(均衡电板+主电板),必须让六芯排线的焊点脱焊,才能分开

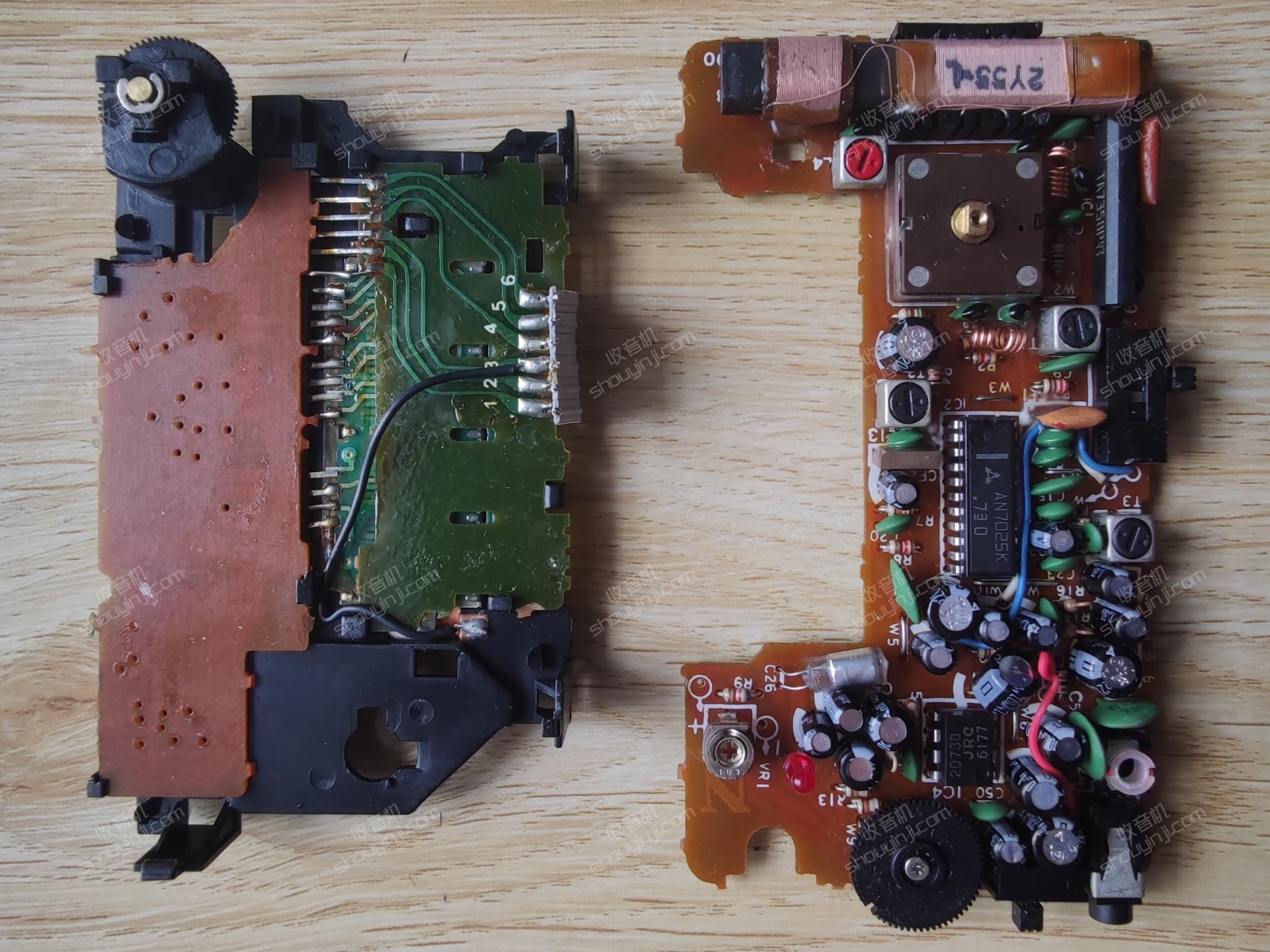

均衡电板+主电板已经分开了



电板正面,三颗IC


磁棒天线


TA7358P 调频高频集成电路


AN7025K AM/FM立体声收音机芯片


JRC2073D 低电压双声道功率放大器


集合照
