[拆机修机] 德生PL-880拆机,收拾飞梭、屏幕加防尘、换微动开关

德生/TECSUN 德生/TECSUN 742 人阅读 | 9 人回复 | 2021-03-10

跟一位40后老烧收的pl-880,飞梭有点乱跳,屏幕有灰,开关键略接触不良。果断拆修!

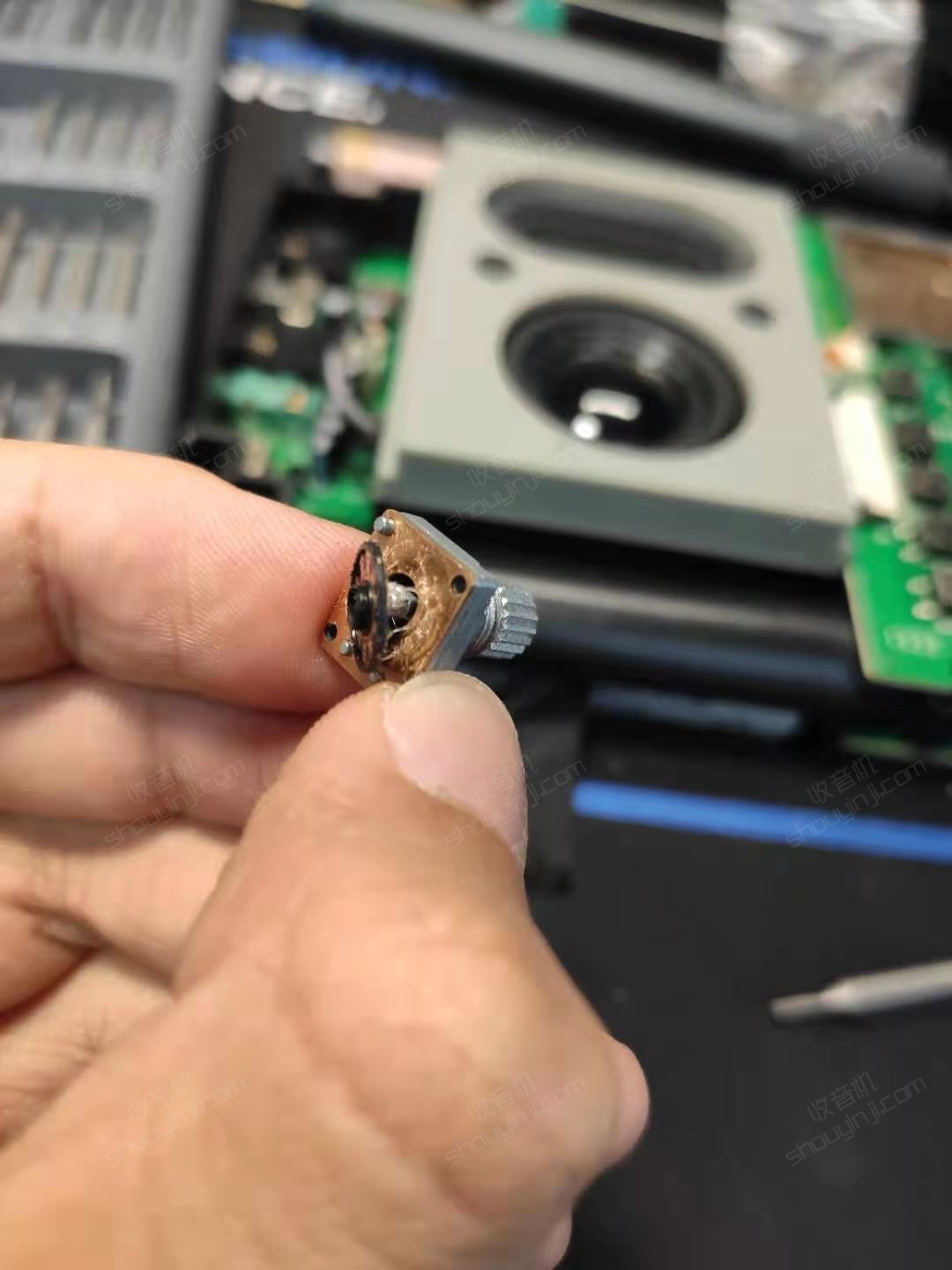

先拆飞梭编码器:拧螺丝打开机壳,拧开编码器上的螺母,拿出编码器本体:
我查了资料,编码器是升威的EC09无定位20脉冲的编码器,靠阻尼定位。贴吧里很多人提供的信息都是错的。
WeChat Image_20210310104404.jpg
WeChat Image_20210310104424.jpg

评分

参与人数 1赫币 +20 收起 理由
收音之家 + 20 很给力!

查看全部评分

分享到:
回复

使用道具 举报

回复|共 9 个

andy_wu_010

发表于 2021-3-10 10:56:54 | 显示全部楼层

编码器用了铆钉固定,掏出钻头拆之

WeChat Image_20210310104409.jpg
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 10:58:08 | 显示全部楼层

拆掉铆钉,就可以拆解编码器,看到码盘。用酒精棉签小心清理码盘和触手,同时加一些阻尼油调节手感:

WeChat Image_20210310104418.jpg
WeChat Image_20210310104443.jpg
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 10:59:32 | 显示全部楼层

接下来换一个微动开关。其实原来的开关还是能用的,就是要略微用大一点的力气,不然可能按下去也没反应。我比较完美主义,受不了这种时有时无的反馈,果断换掉。

WeChat Image_20210310110040.jpg
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 11:00:57 | 显示全部楼层

最后拿出气吹和屏幕清洁套装,仔细清理灰尘,然后在外框的屏幕周围贴上泡沫胶密封,彻底断绝进灰的可能性!

WeChat Image_20210310110251.jpg
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 11:03:01 | 显示全部楼层

小彩蛋:吸锡器玩出的艺术造型
WeChat Image_20210310104438.jpg
回复

使用道具 举报

高放

发表于 2021-3-10 16:55:19 | 显示全部楼层

好贴!我的PL-680,刚买来的,也是飞梭经常乱跳。。。。。
回复

使用道具 举报

高放

发表于 2021-3-10 17:00:58 | 显示全部楼层

啥样的吸锡器让我们看看?我30年前的一把吸锡器不知道拆下了多少集成电路,用了超过十年,活塞大概硬化不太好用了,而且挂钩也挂不牢了,后来买了把新的,跟它是一个牌子,根本就不好用,扔到哪了我都忘记了。。。。。
回复

使用道具 举报

andy_wu_010

发表于 2021-3-10 20:32:24 | 显示全部楼层

淘宝随便买的,8块钱一把,杂牌的,还挺好用
回复

使用道具 举报

yuntianxp

发表于 2021-3-11 21:17:09 | 显示全部楼层

德生的高端机
