（转载）德生PL-600收音机声音发闷的DIY改造方法

收音之家

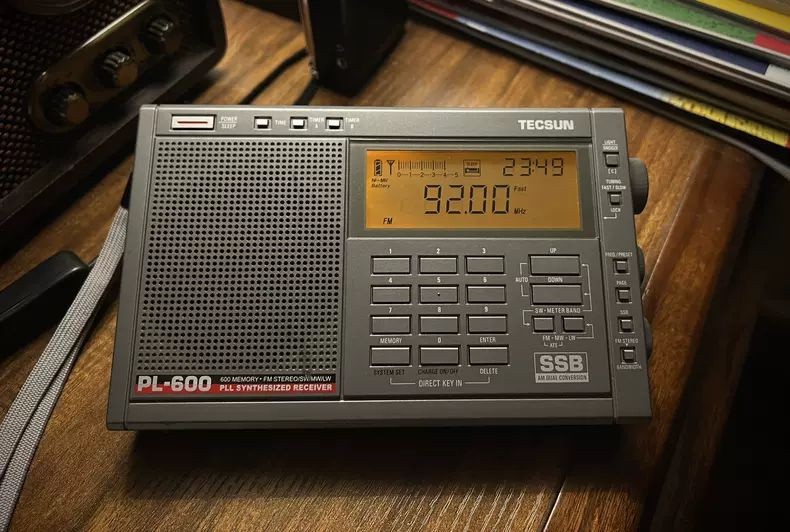

      PL-600性能优异，声音厚实但是发闷，高音不透亮，像是播音员感冒了，尤其是听调幅更是难受。我拿到这台2010年生产的机器，对声音问题仔细分析折腾了一番。

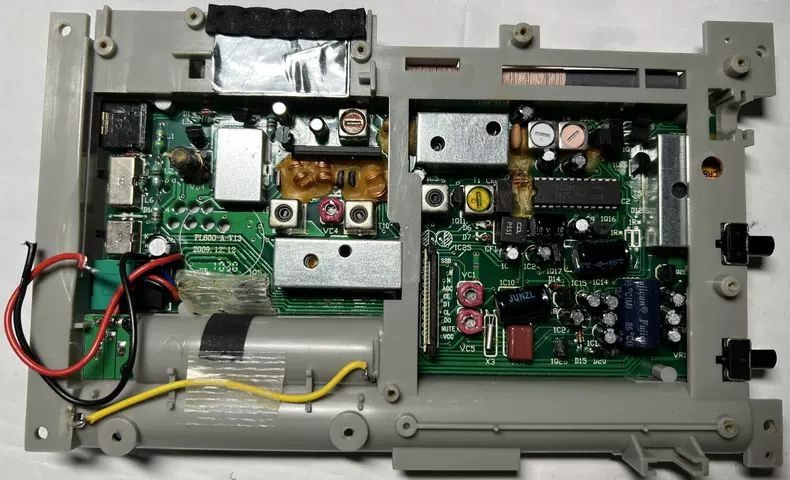

       这台机是2010年生产，离产品发布大概有三年多吧，属于产品比较成熟稳定的阶段，没有任何缩水的地方，芯片都还是进口的，喇叭还用的胶和螺丝双重固定，后期机器都省掉了螺丝固定，造成喇叭与机壳之间的机震隐患，因为胶水无法提供向下的压力。这台机器没有任何毛病，没有发现一颗电容鼓包漏液现象，调频调幅都没有频偏。机器状态良好，声音依然发闷，那无疑就是设计问题和器件品质问题了。

       声音闷有两个主要原因：

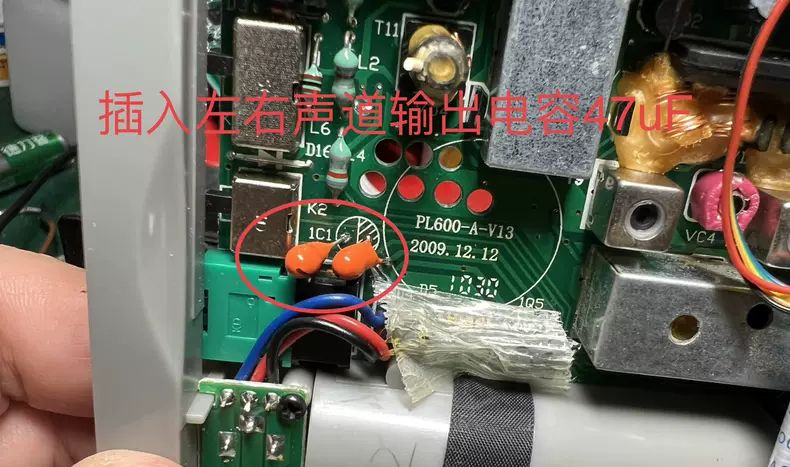

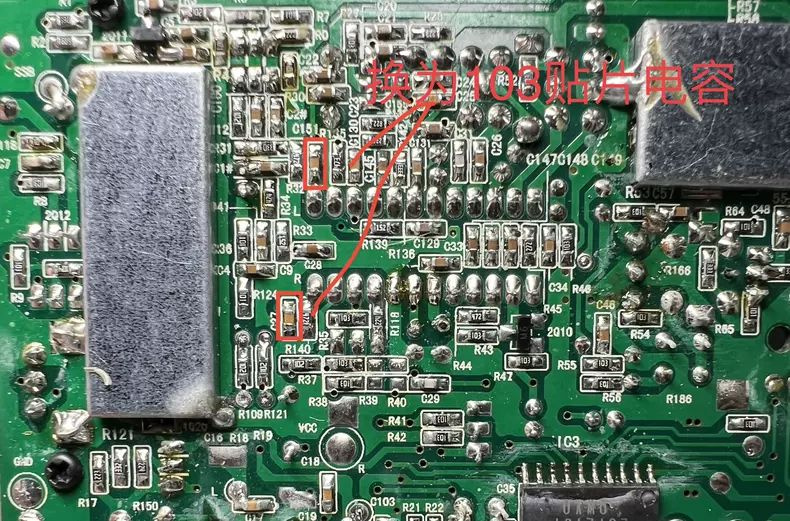

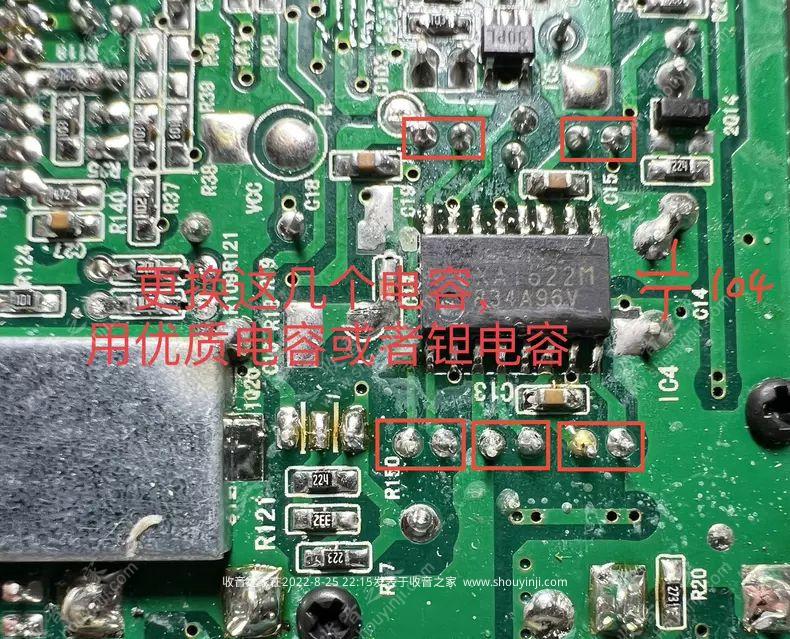

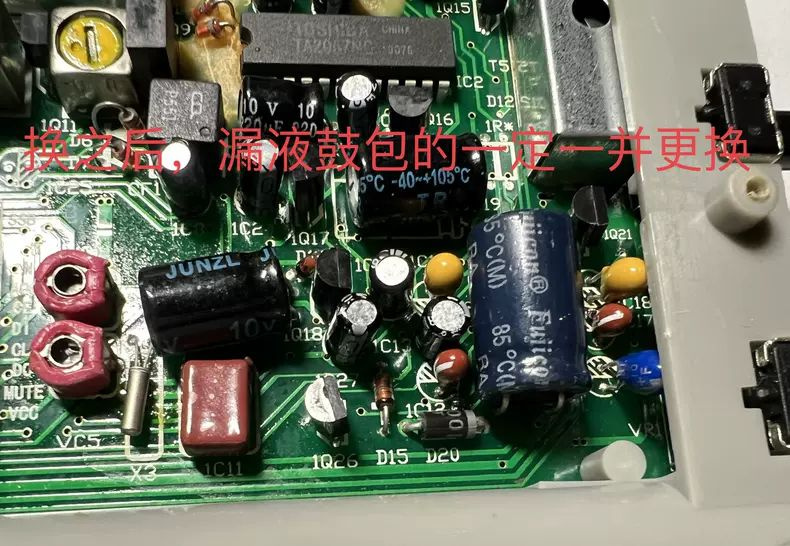

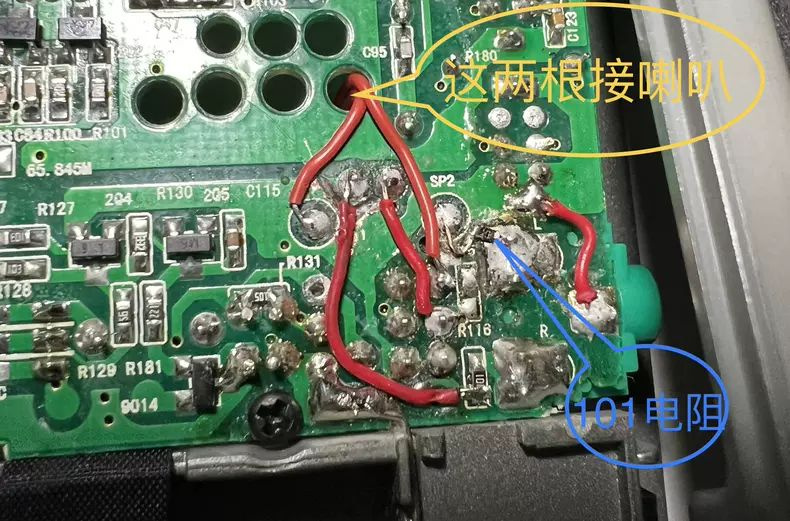

       音频通道有过多的高音衰减；中频通频带过窄尤其是第二中频。通频带会影响选择性和频偏，我暂时没有去动它，着重分析处理音频通道的问题。音频通道起点为2057芯片的12,13脚也就是左右声道输出，终点为喇叭和耳机。可以看到2057输出去加重RC为4.7K和0.022uF，德生此处的电容用的略大，从而使得高音过多衰减了，可以将它改为0.01uF。功放部分的电容至关重要，虽然没有漏液鼓包，但是此处完全有必要用优质电容换掉原来的低端电容，至于用什么类型的电容，这个其实无所谓，铝电解或者钽都行，只要是正品音频电容就行，两颗4.7的负反馈电容尽量用钽。功放芯片用的索尼原装CXA1622M，即使是用的华晶的也没太大必要换，它的影响远小于电容。功放电源滤波电容德生用的1000uF, 大容量电容对于高频呈感性，可以并联一个104的瓷片对于滤除高频干扰或者退耦有利。功放输出BTL模式推动喇叭时候，喇叭是直连的芯片，没有像其他机型例如450、660一样还得通过电容，这点比较好。不过德生对耳机OTL处理的不好，因为输出OTL模式时候，左右声道没有使用独立的输出隔直电容，而是在地端公用一个220uF电容隔直，这是一种妥协廉价的做法，因此改动的关键就是添加两个47uF输出电容，为了尽可能避免钻孔和飞线，我采用了如图中的方法，大家可以参照脑补一下。老喇叭已经充分煲开，纸盆弹性好，所以我没有更换。

       这番改造之后，耳机立体声不再模糊 层次分明，有了明显的声场感。喇叭模式下声音高音部分得到明显提升，声音更透亮高亢。
