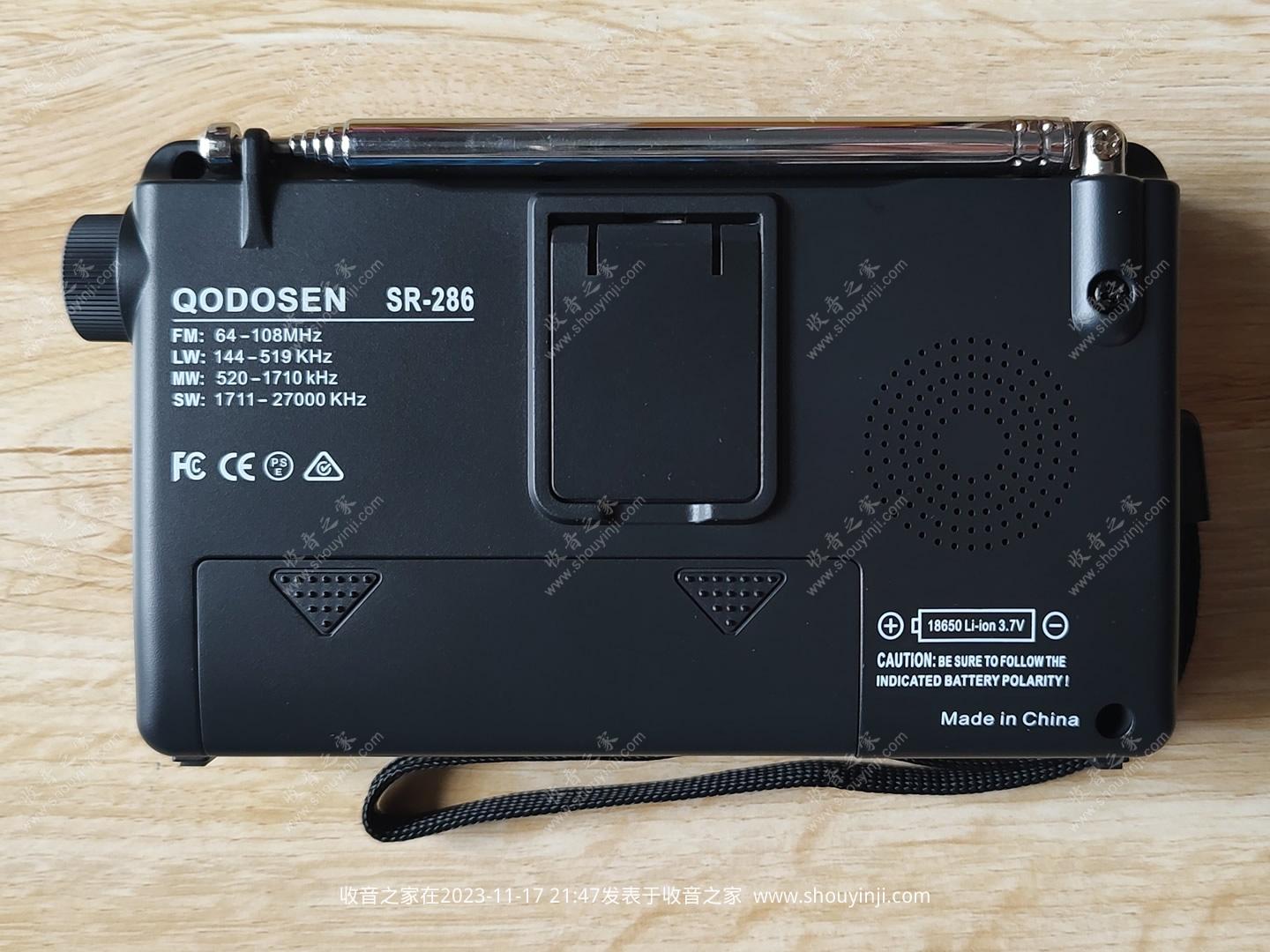

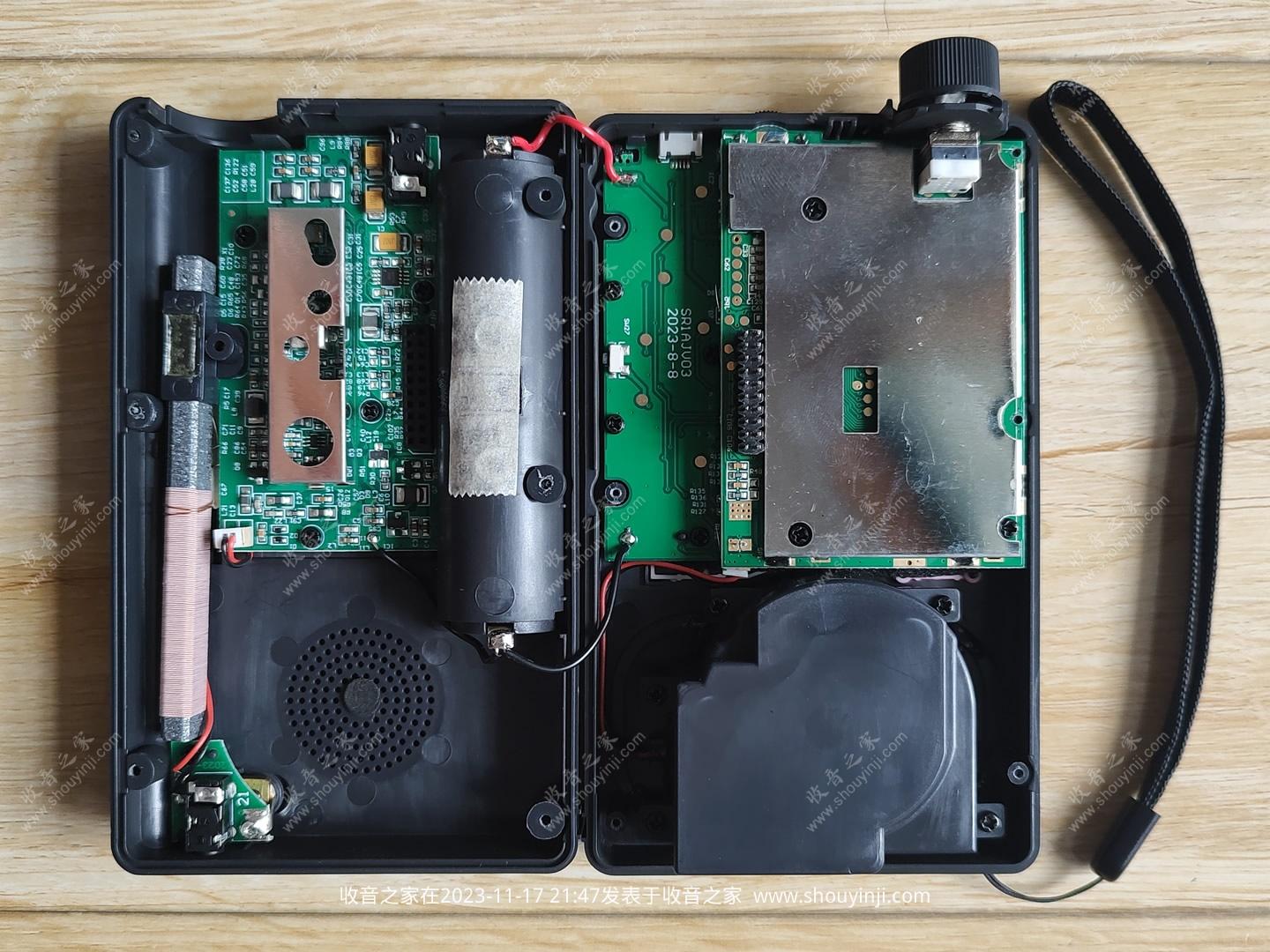

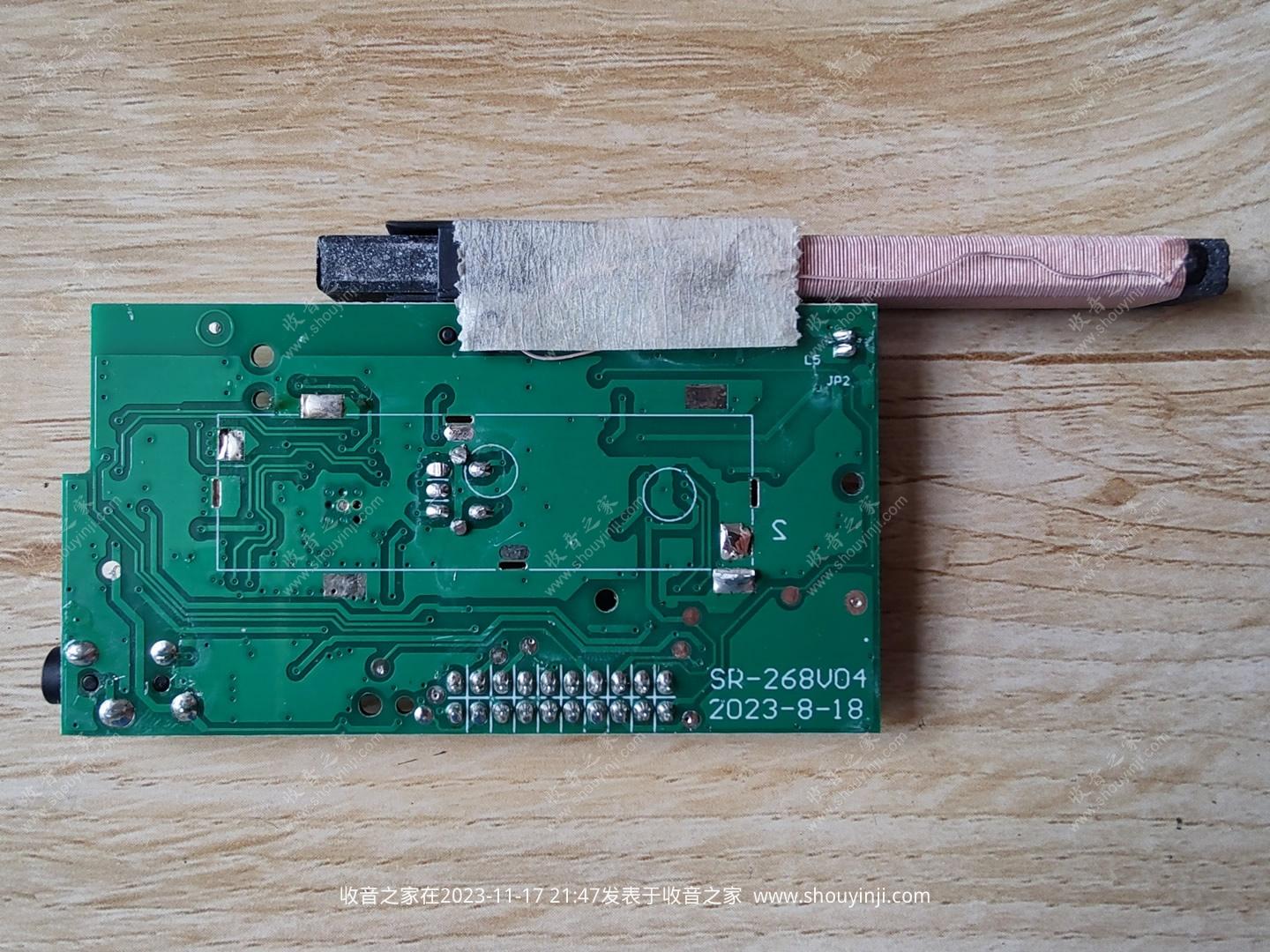

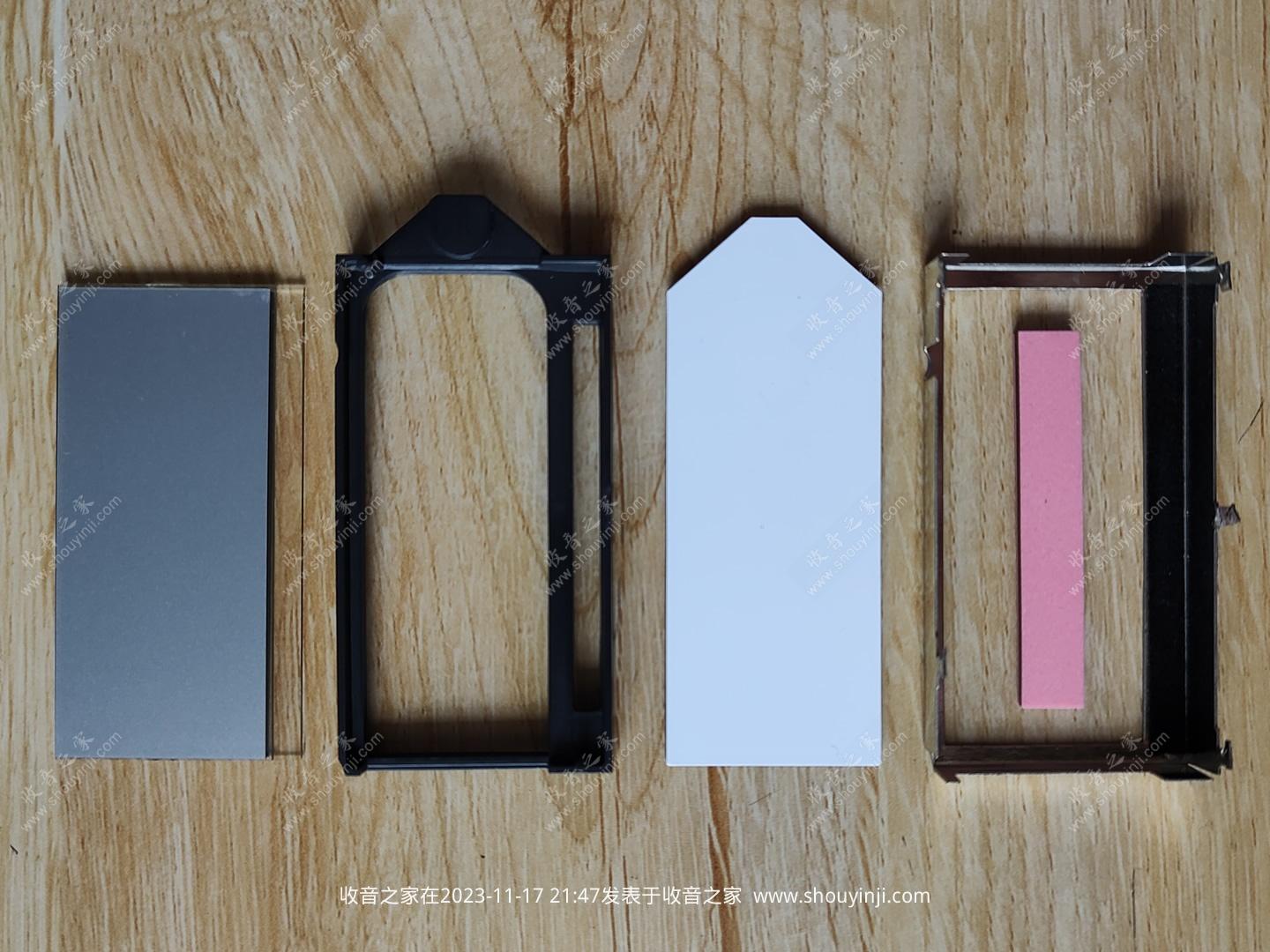

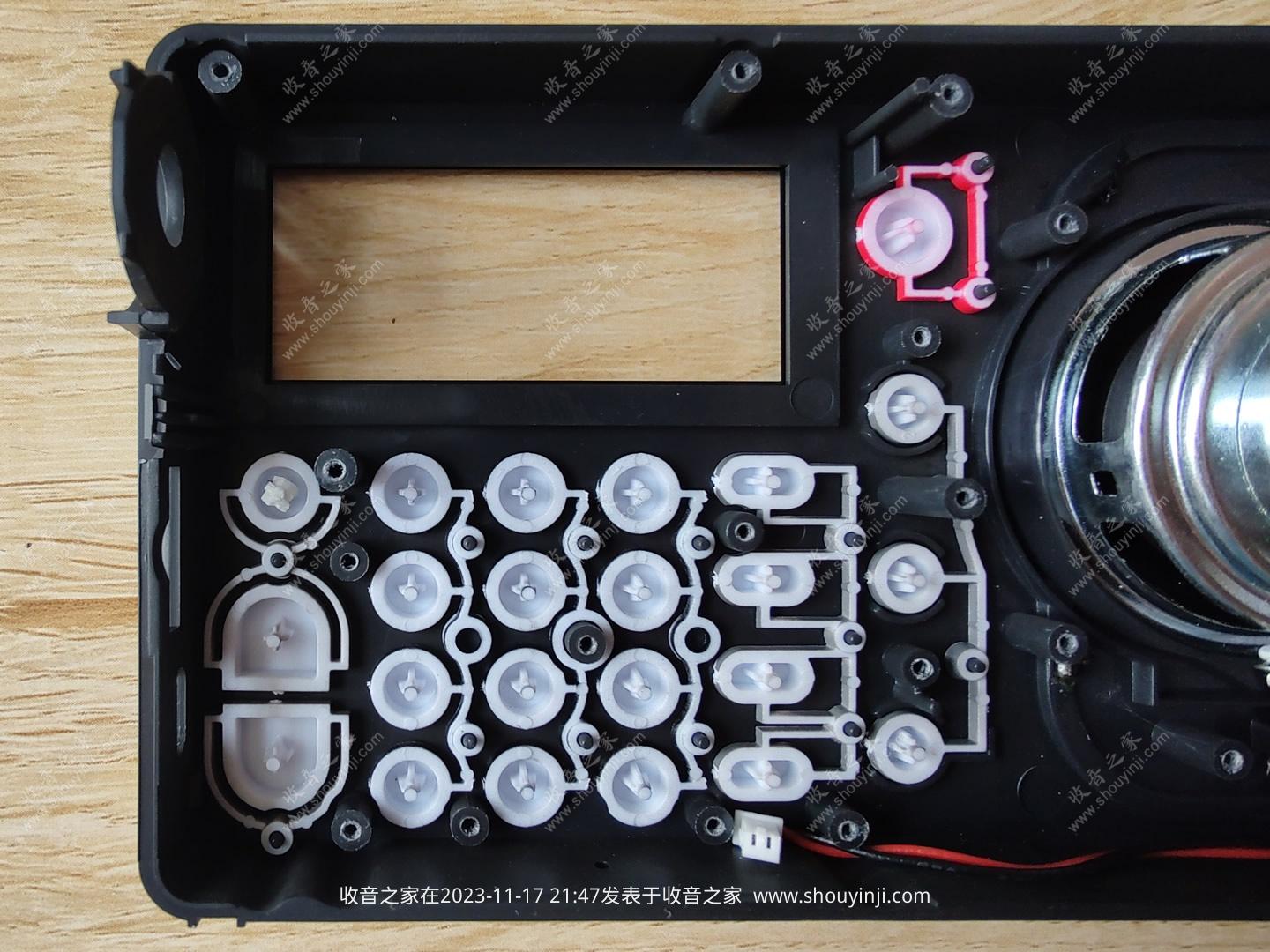

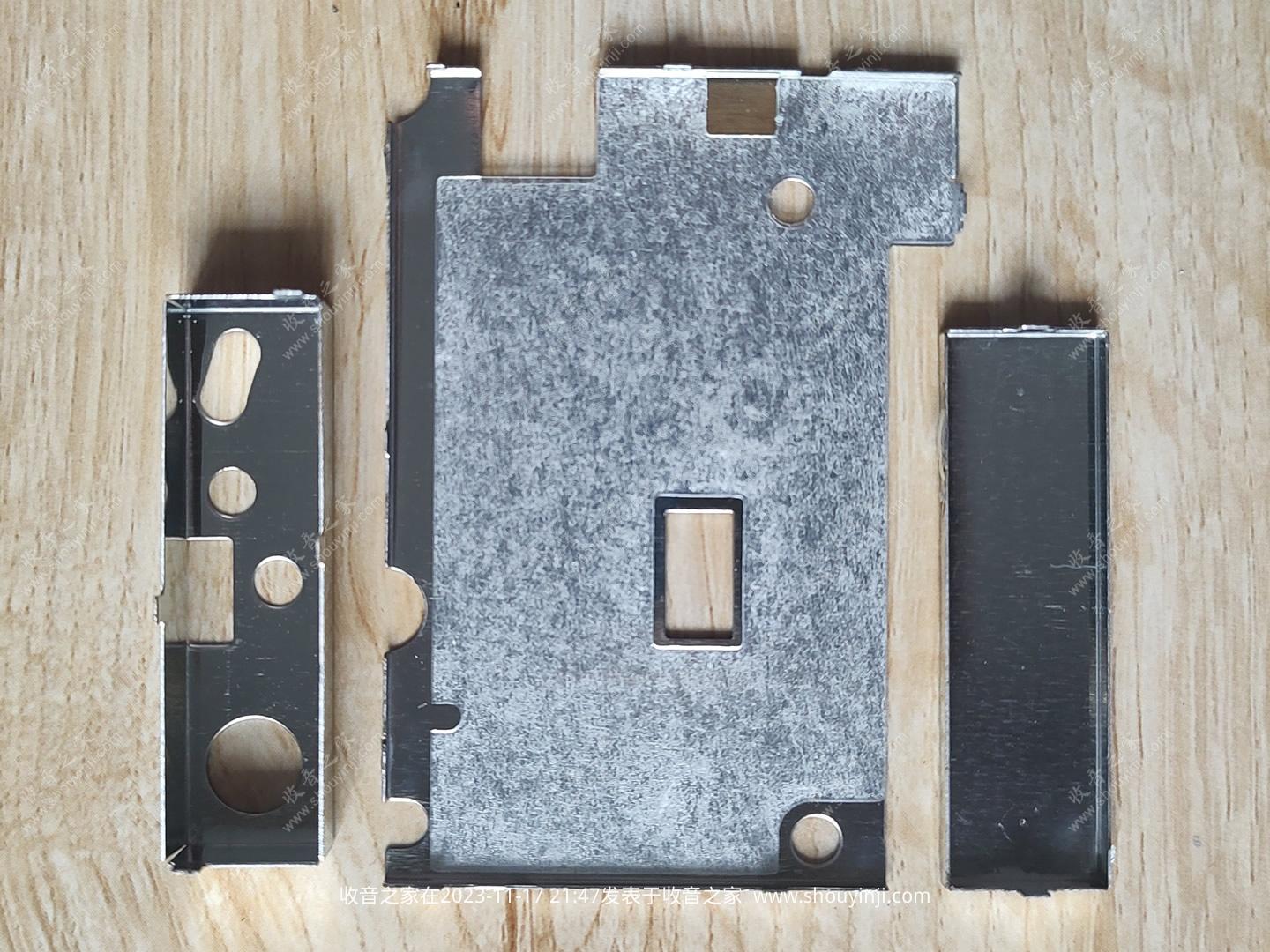

[拆机修机] QODOSEN SR-286 收音机拆机

其他国内品牌 其他国内品牌 2099 人阅读 | 4 人回复 | 2023-11-16 | 发消息

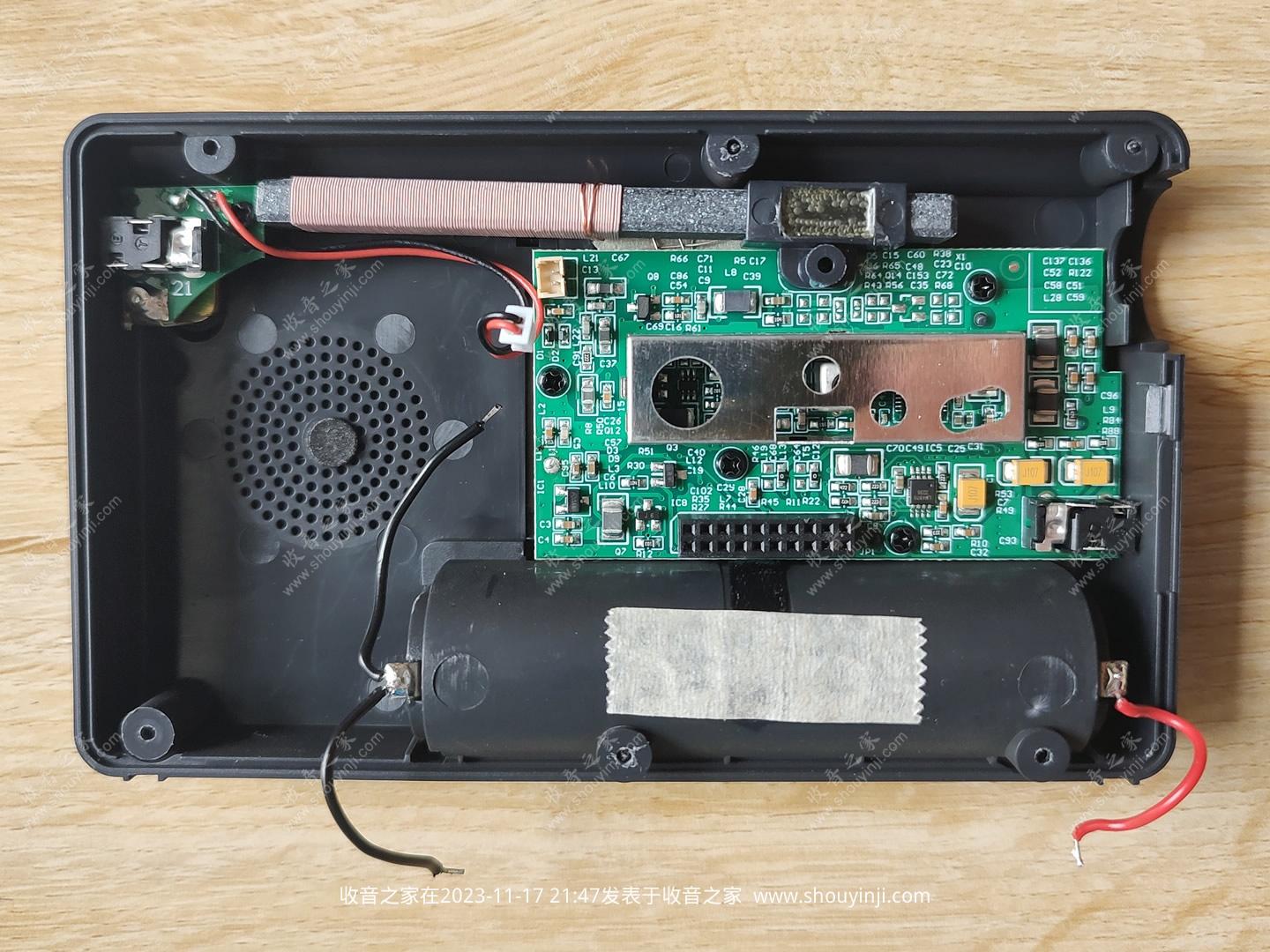

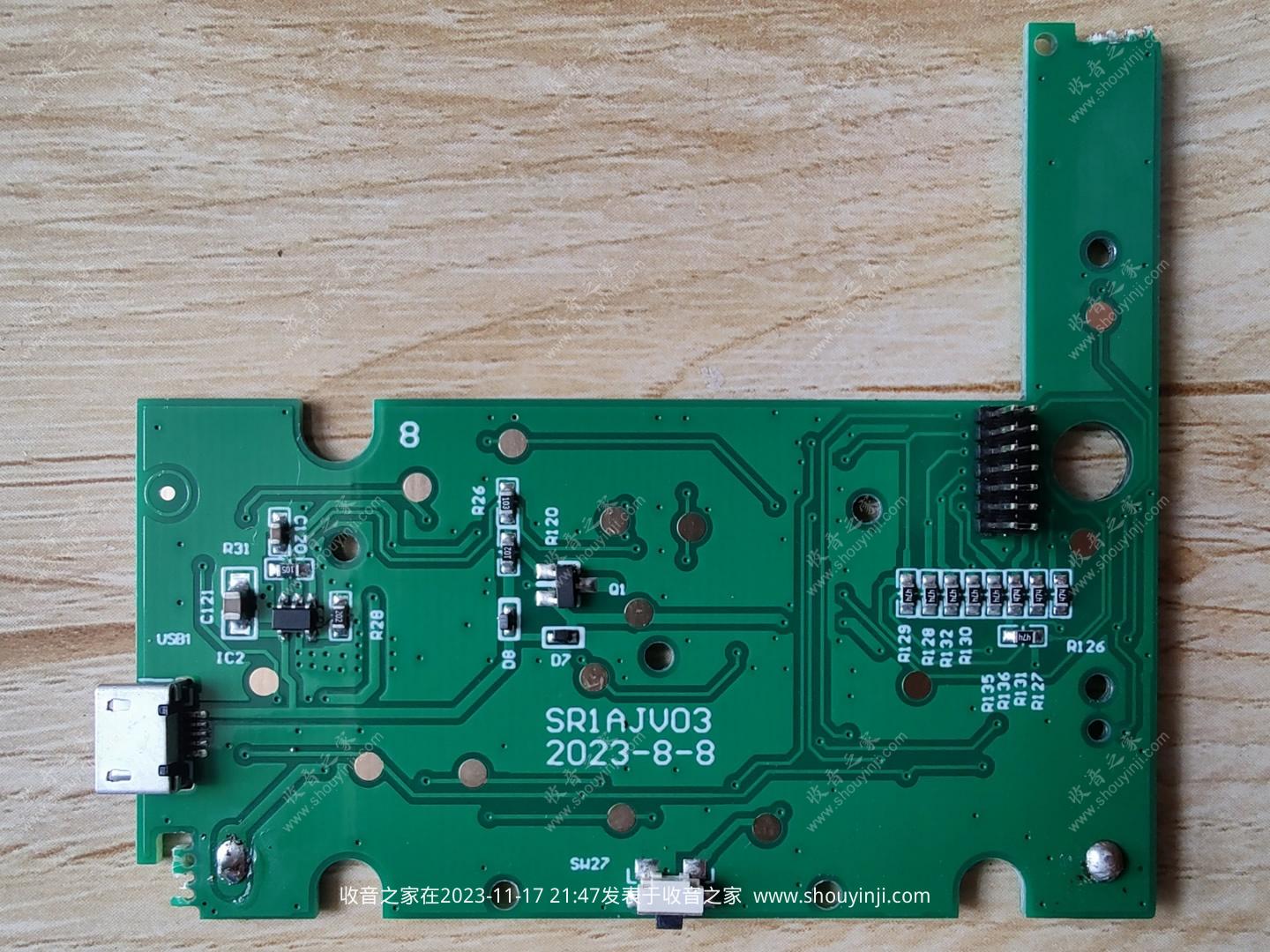

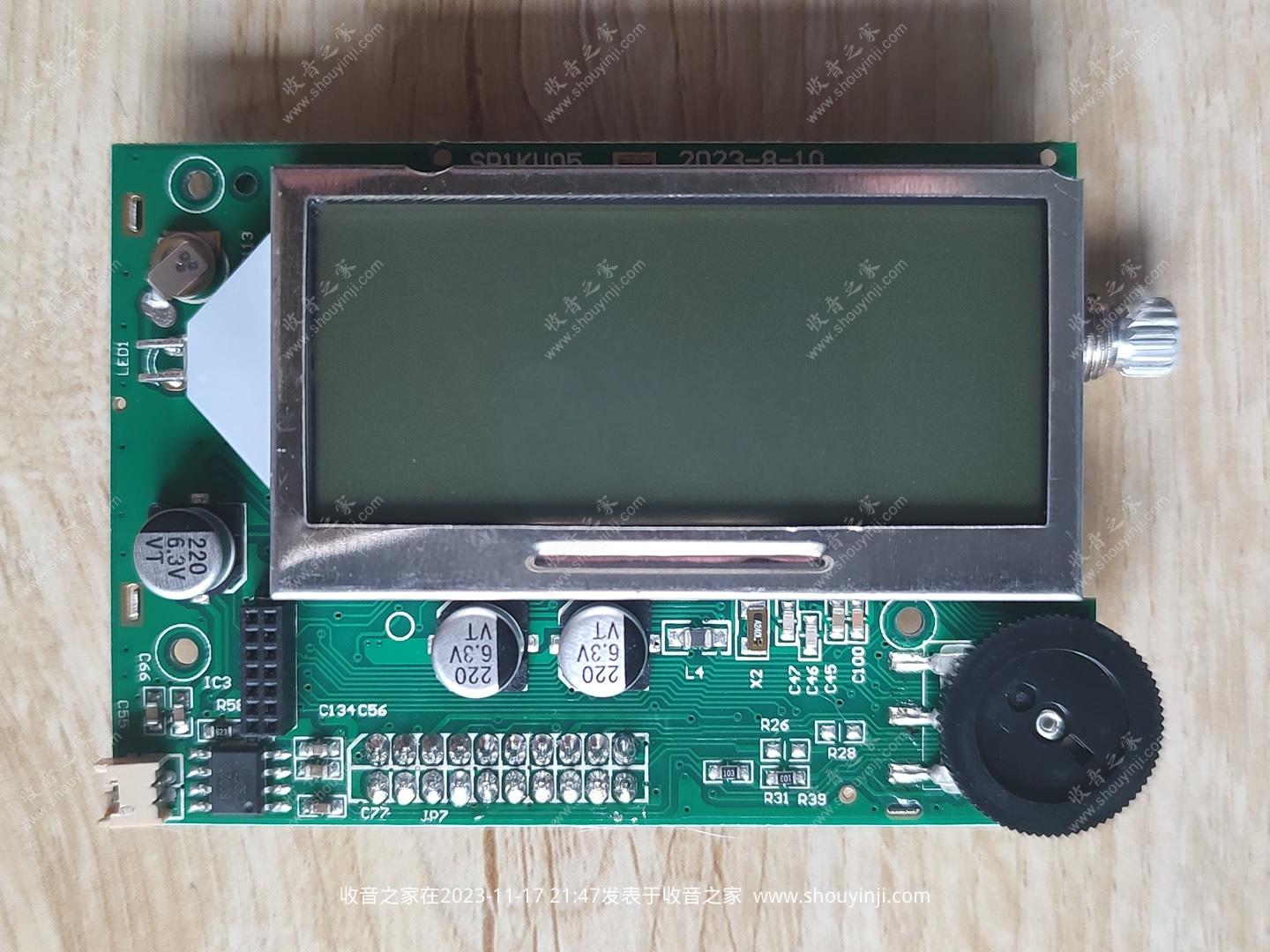

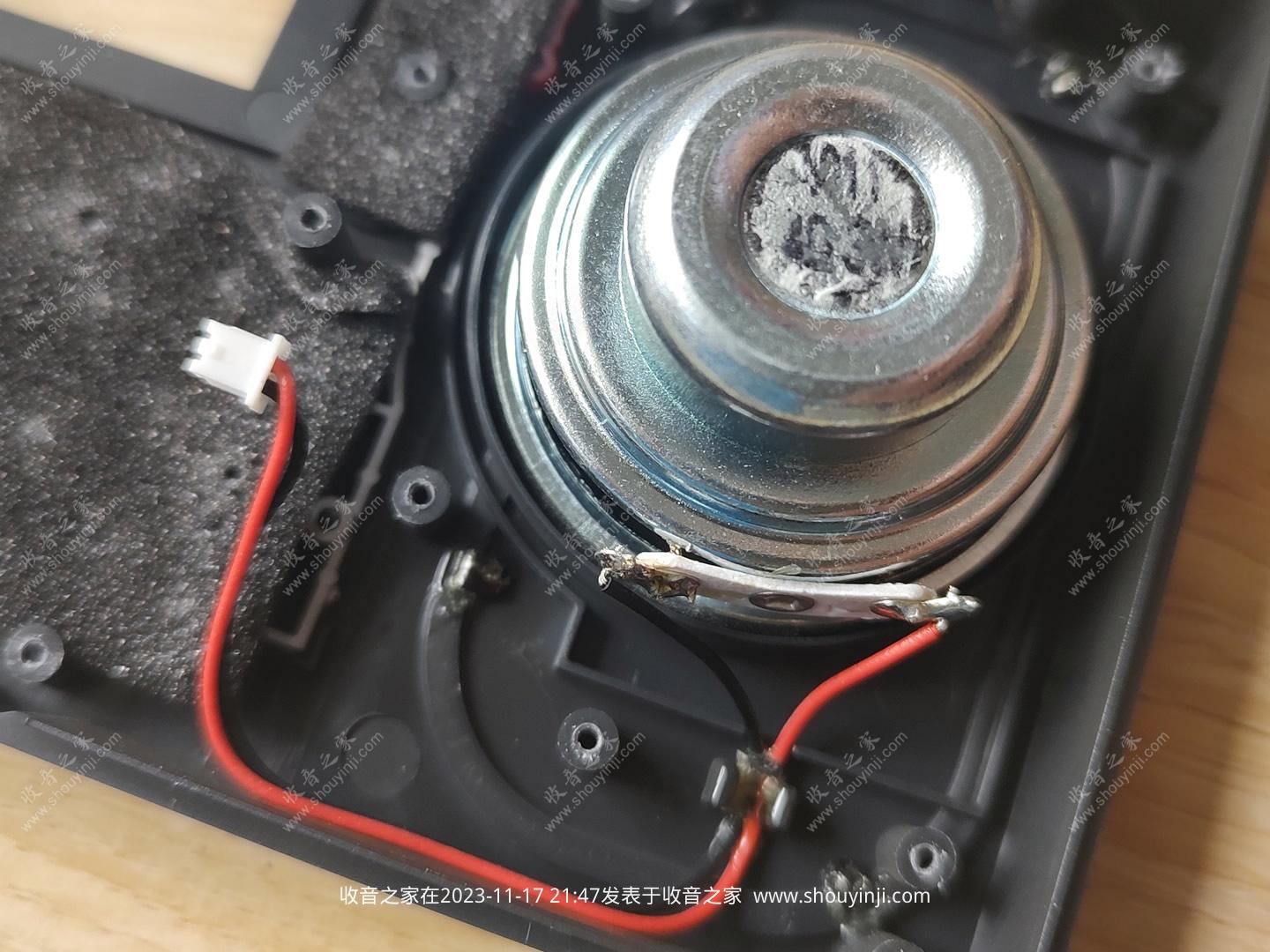

单节18650电池供电,使用TEF6686AHN(F8605) NXP恩智浦低中频调谐器芯片,8002D功放(驱动4Ω 3W喇叭),LM4809双声道功放(驱动耳机),74HC595D移位寄存器,24C32A存储器。
