[拆机修机] 伊顿精英Satellit HD收音机拆机

伊顿/Eton 伊顿/Eton 764 人阅读 | 7 人回复 | 2024-04-15 | 发消息

首先,感谢“曾工”寄来收音机,有事耽误了几天,刚进行拆机。


伊顿的包装比较简单,磁吸的保护套

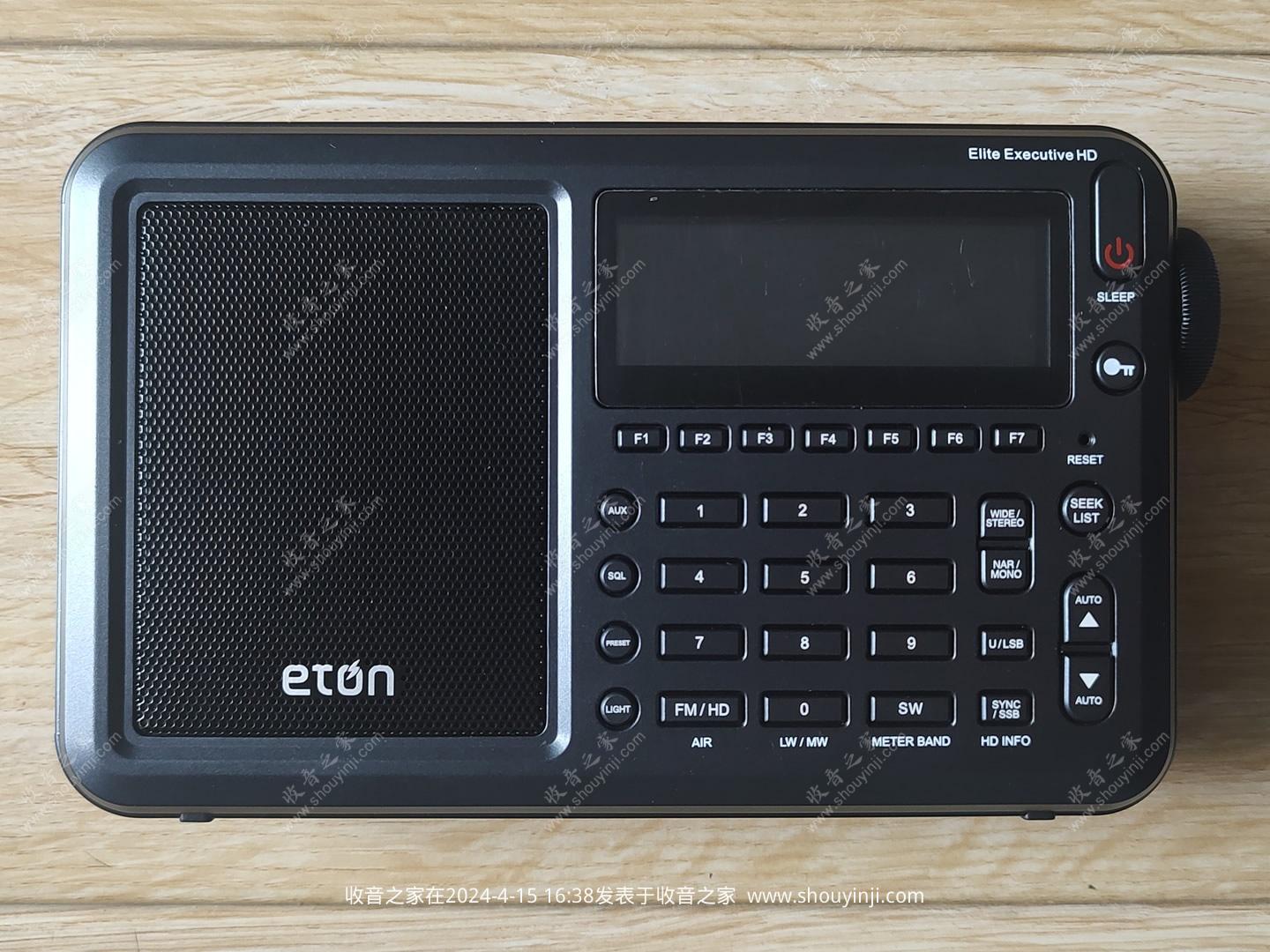

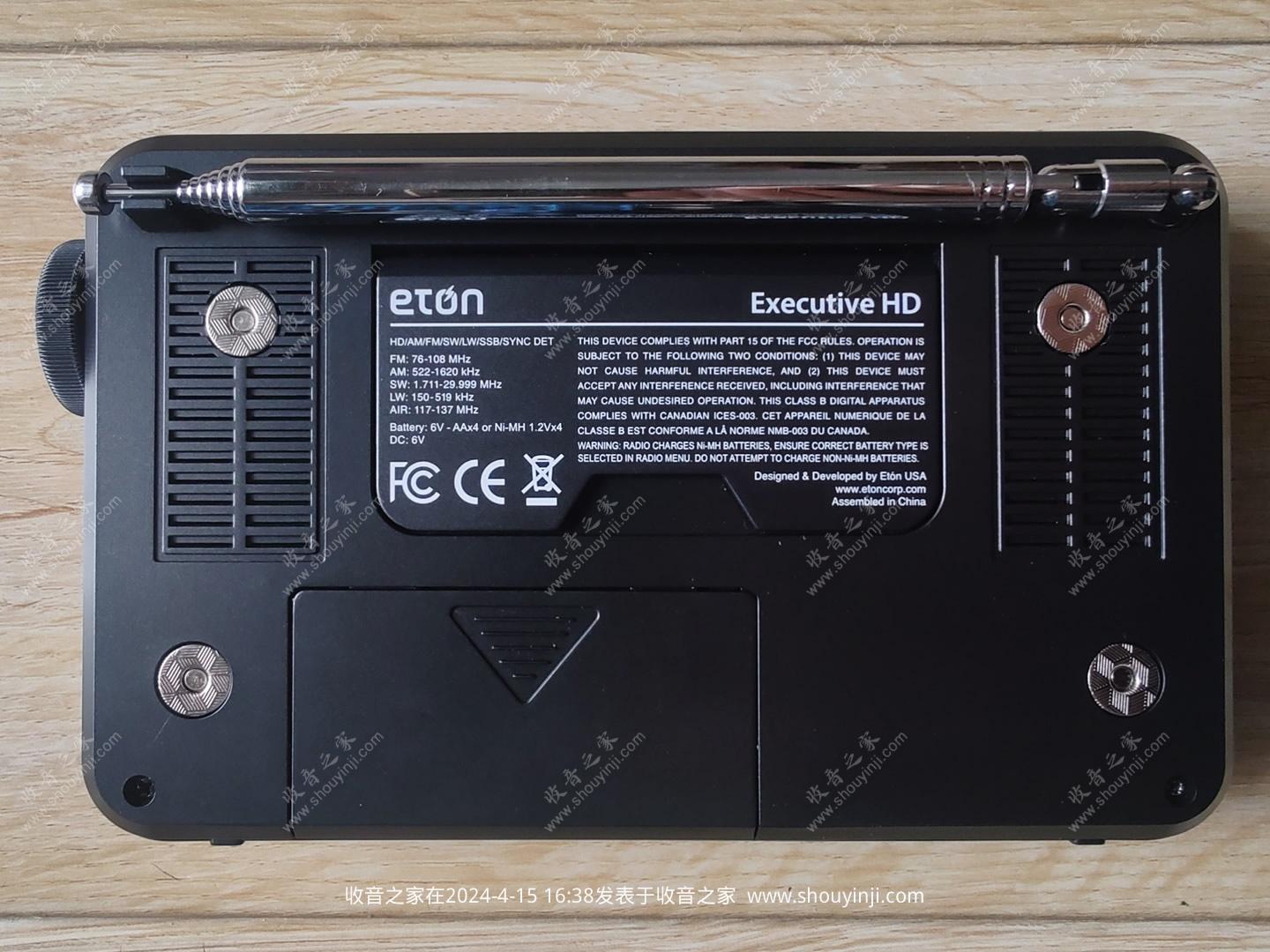

机身外观

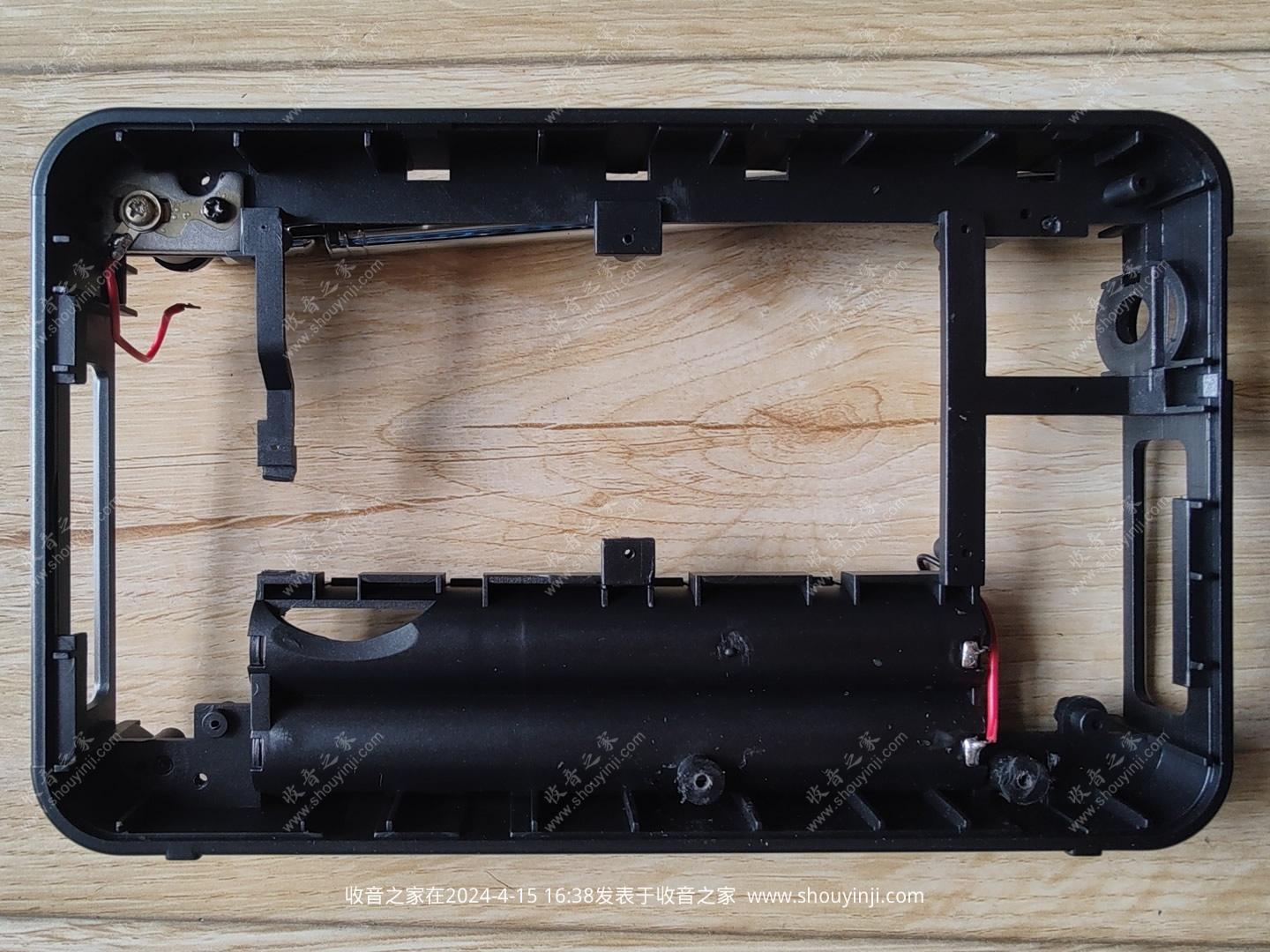

拆机开始

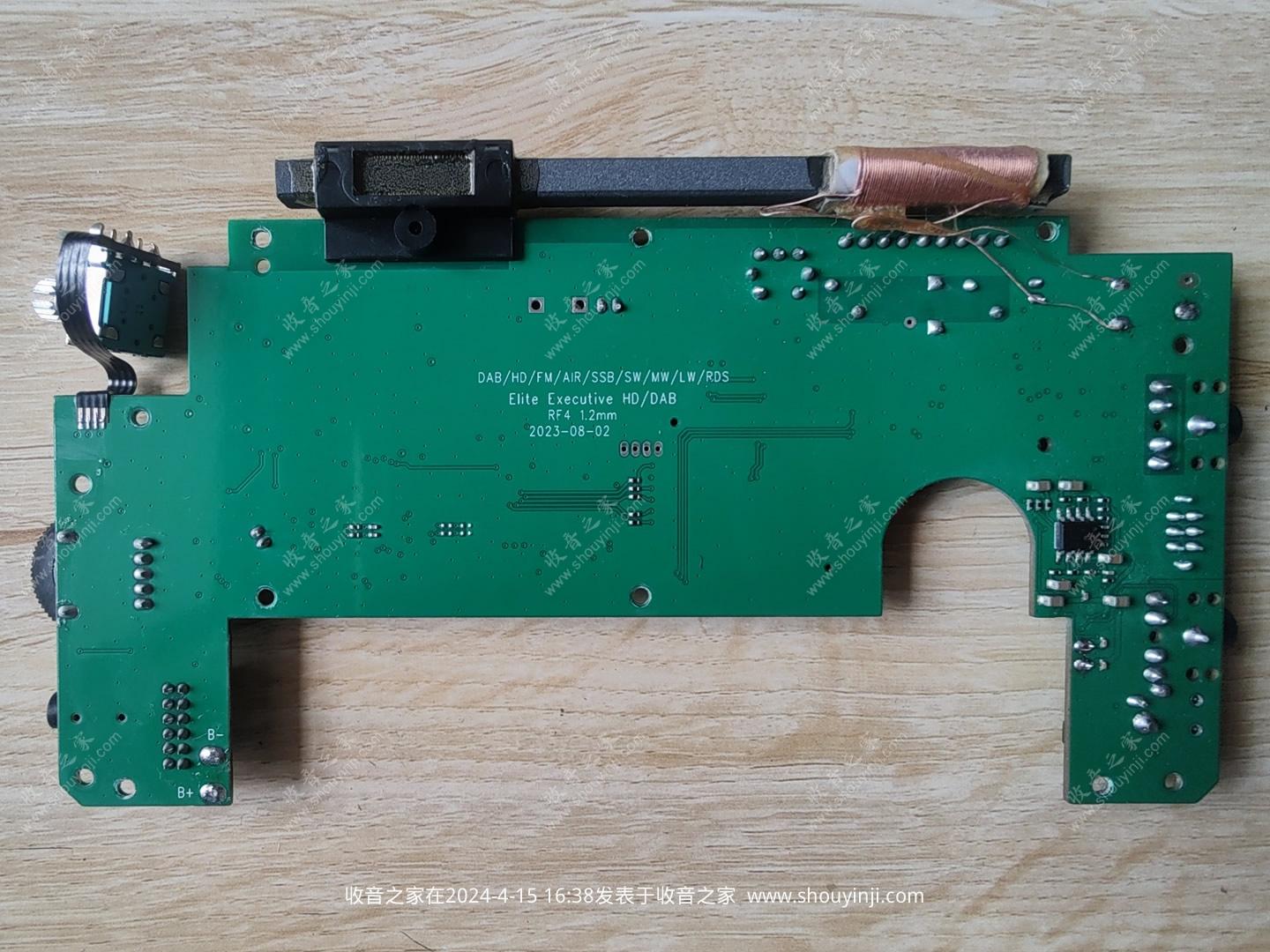

板子上IC很多


使用3560的DSP

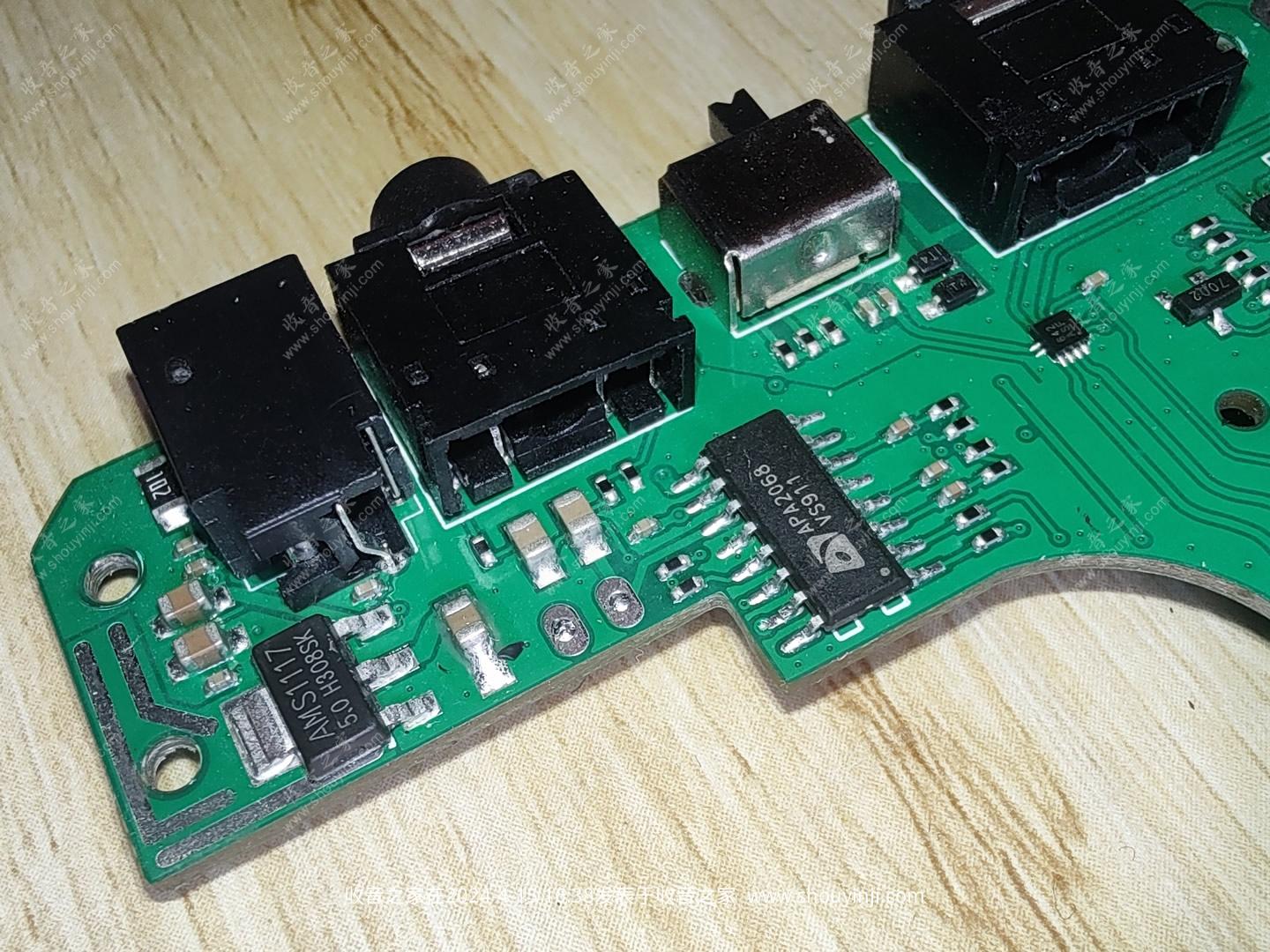

AMS1117稳压电源IC、APA2068音频功放


642AS未知IC,没查到资料

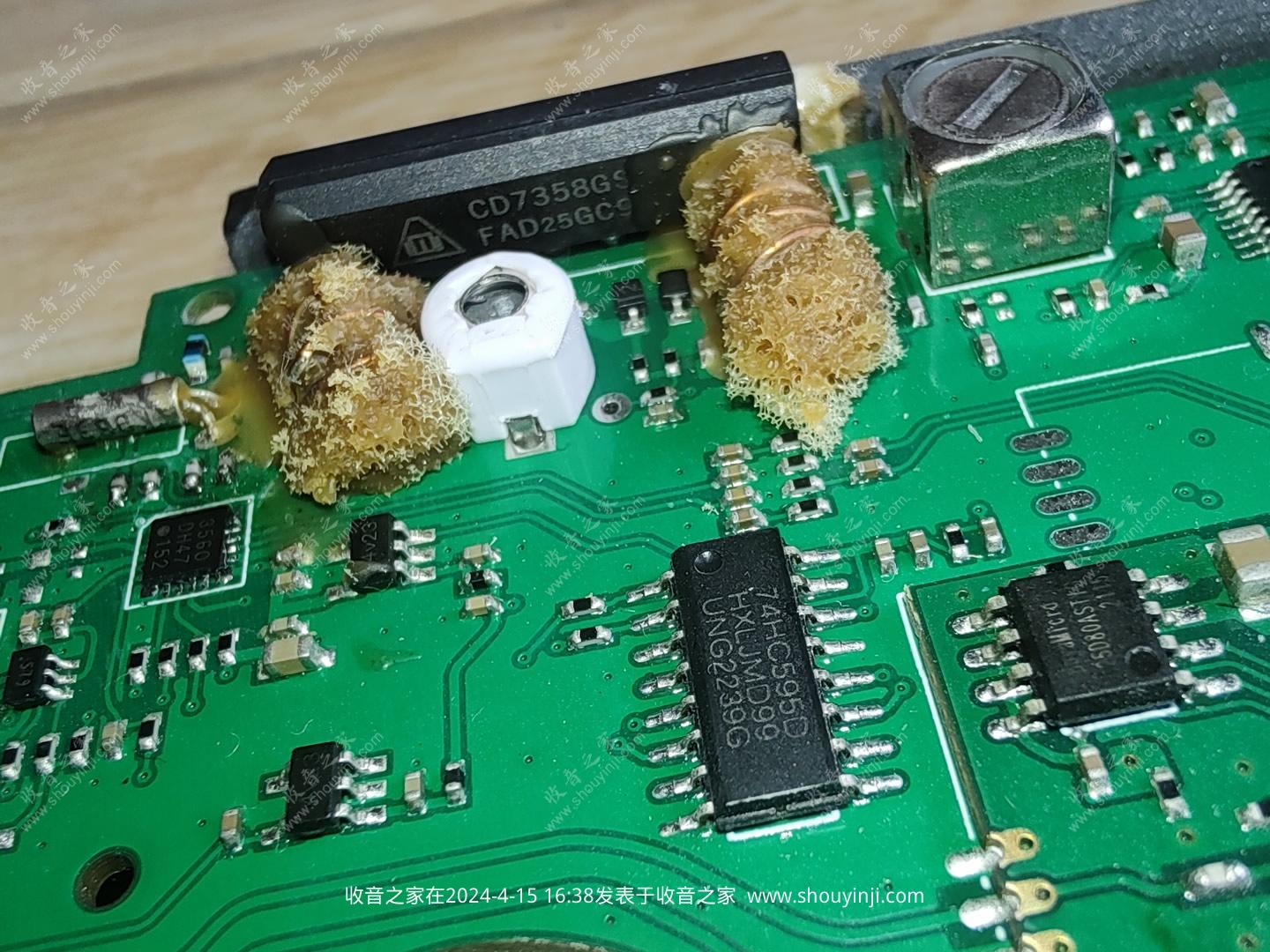

CD7358GS调频高频头调谐IC、74HC595D寄存器

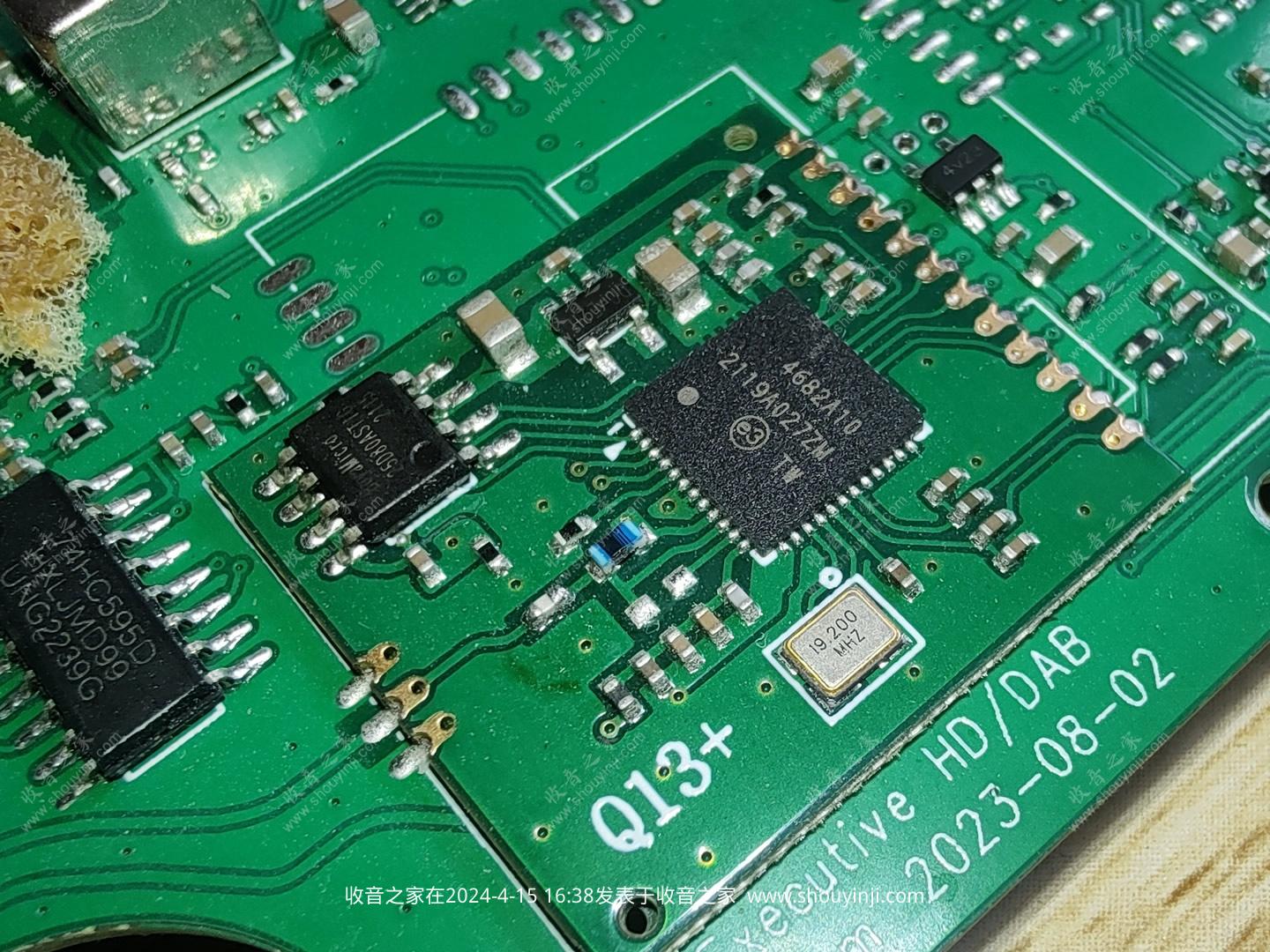

4682A10 FM单芯片(76~108MHz)/HD无线电接收器

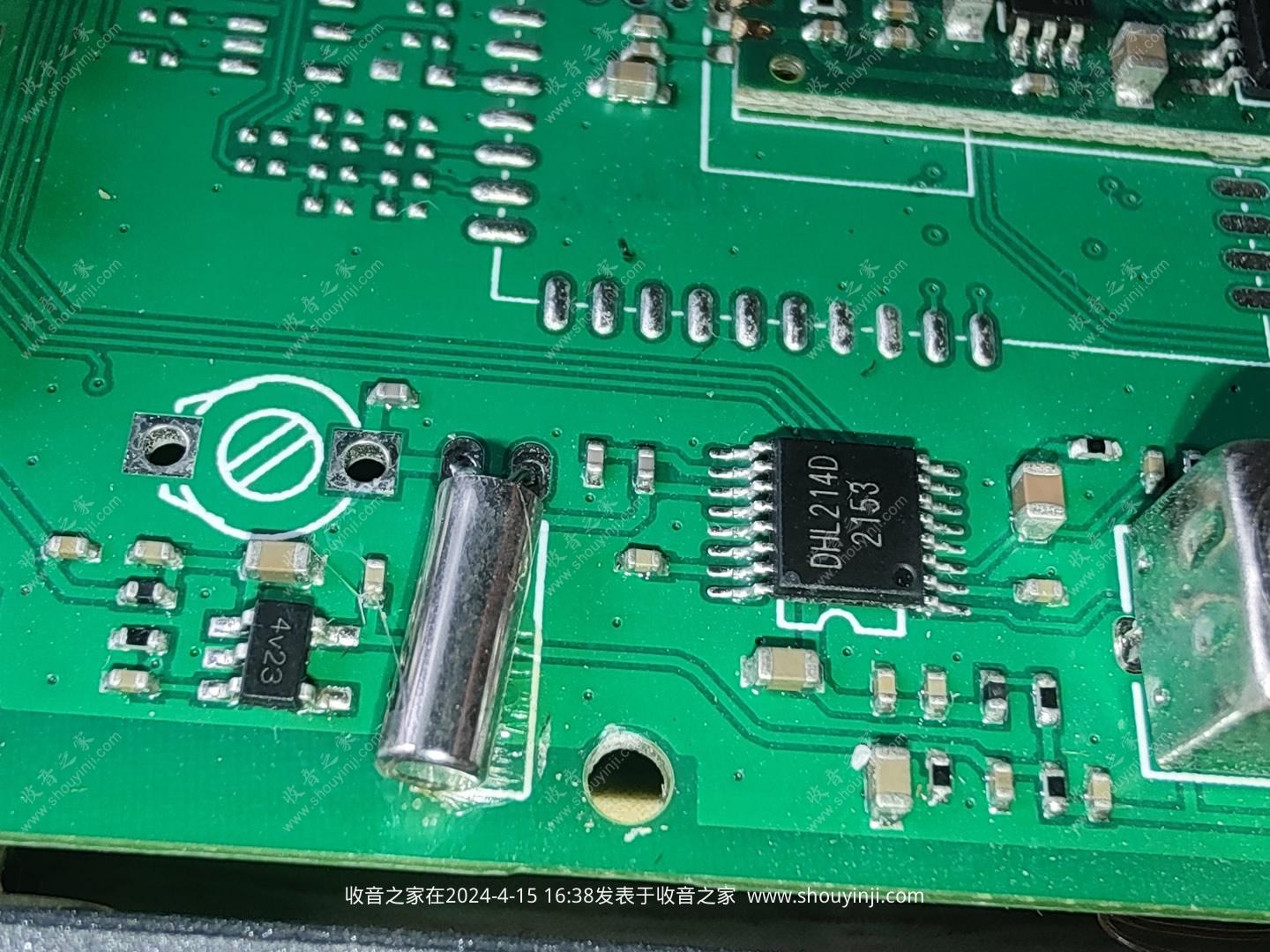

DHL214D未知IC,没查到资料


HCF4052电子开关、正方形多脚的IC型号被打磨了...


25D40ASTIG闪存储存器

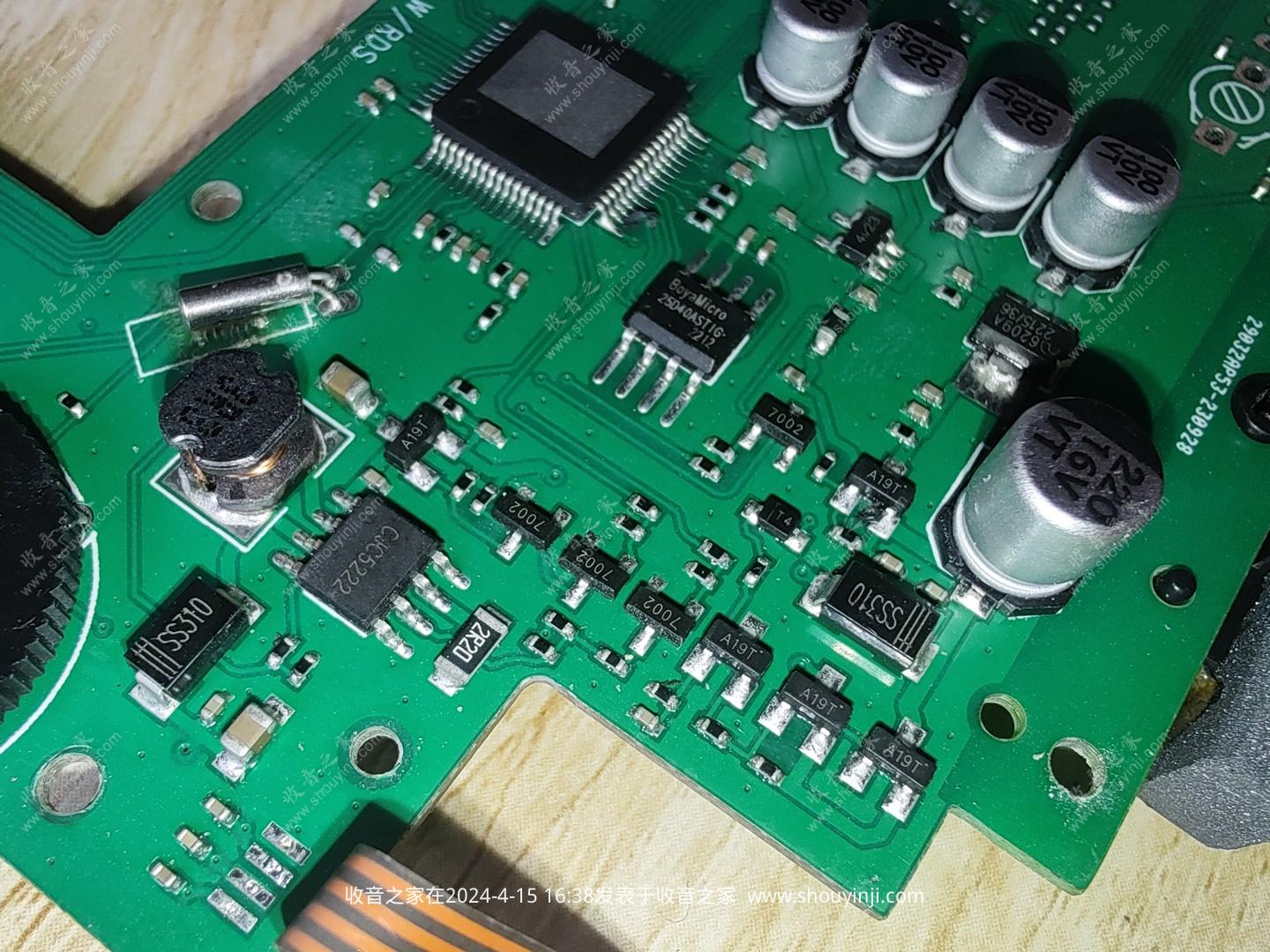

CJC5222充电管理IC

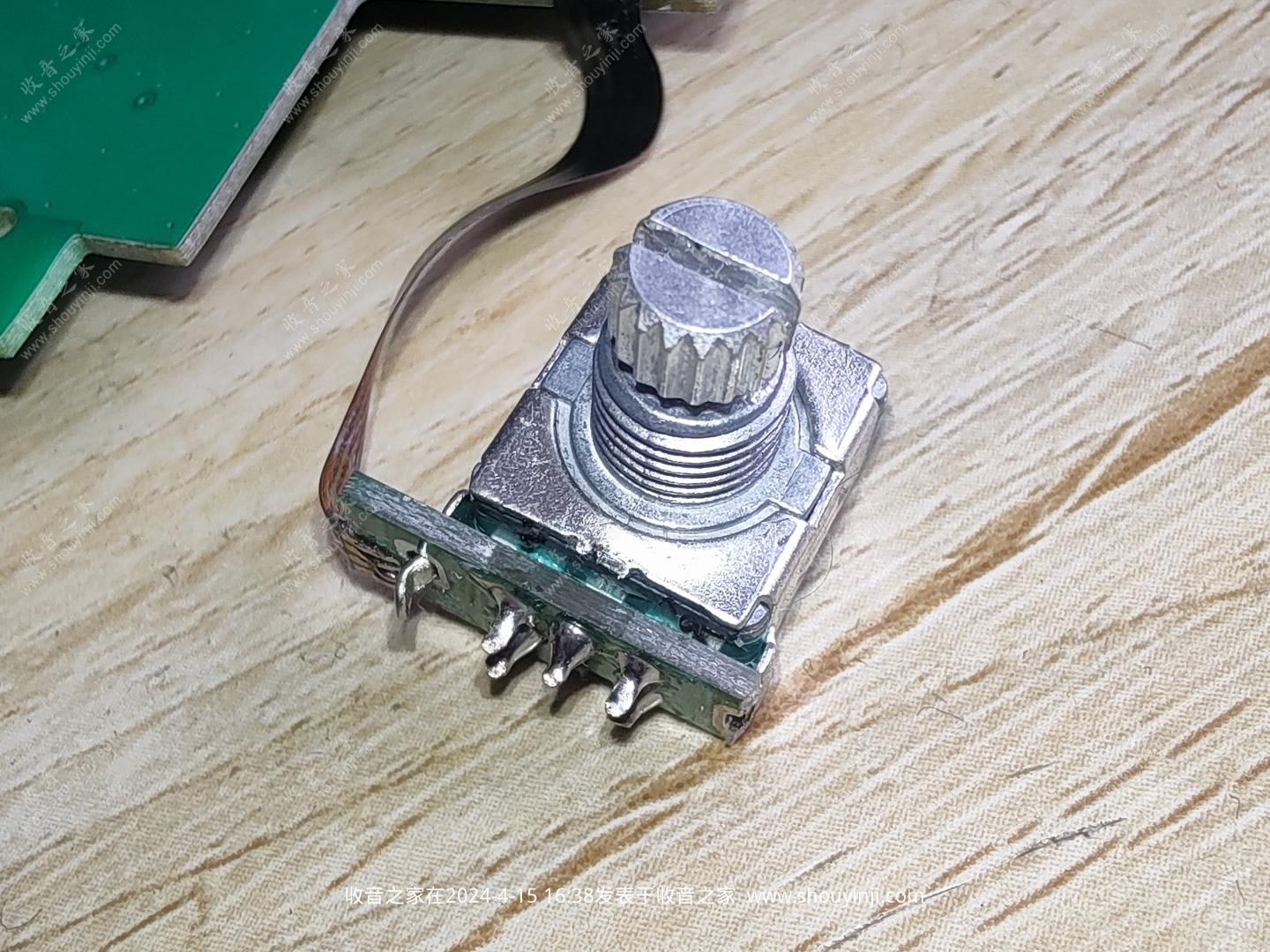

编码电位器



LM358双运算放大器

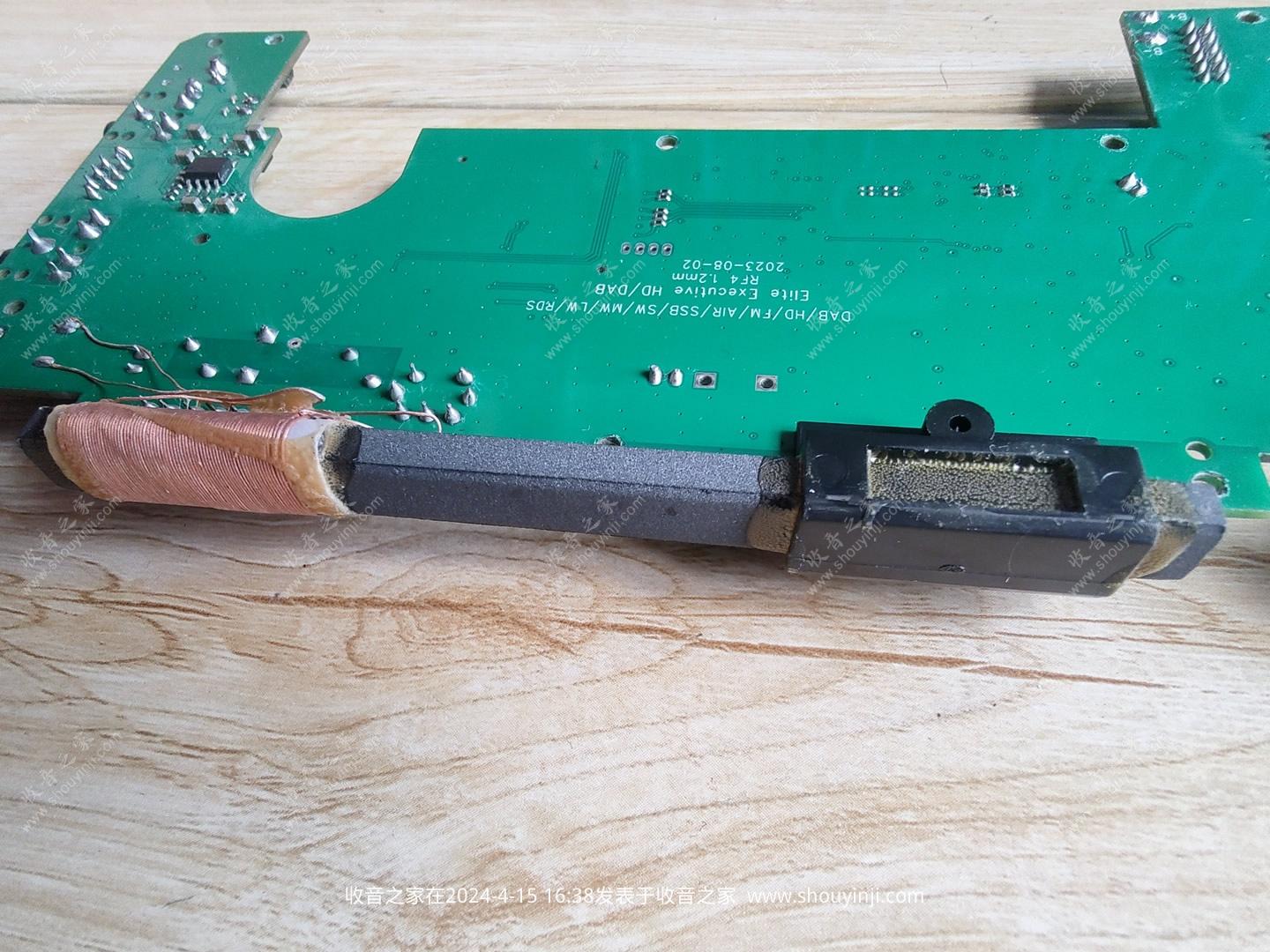

磁棒天线

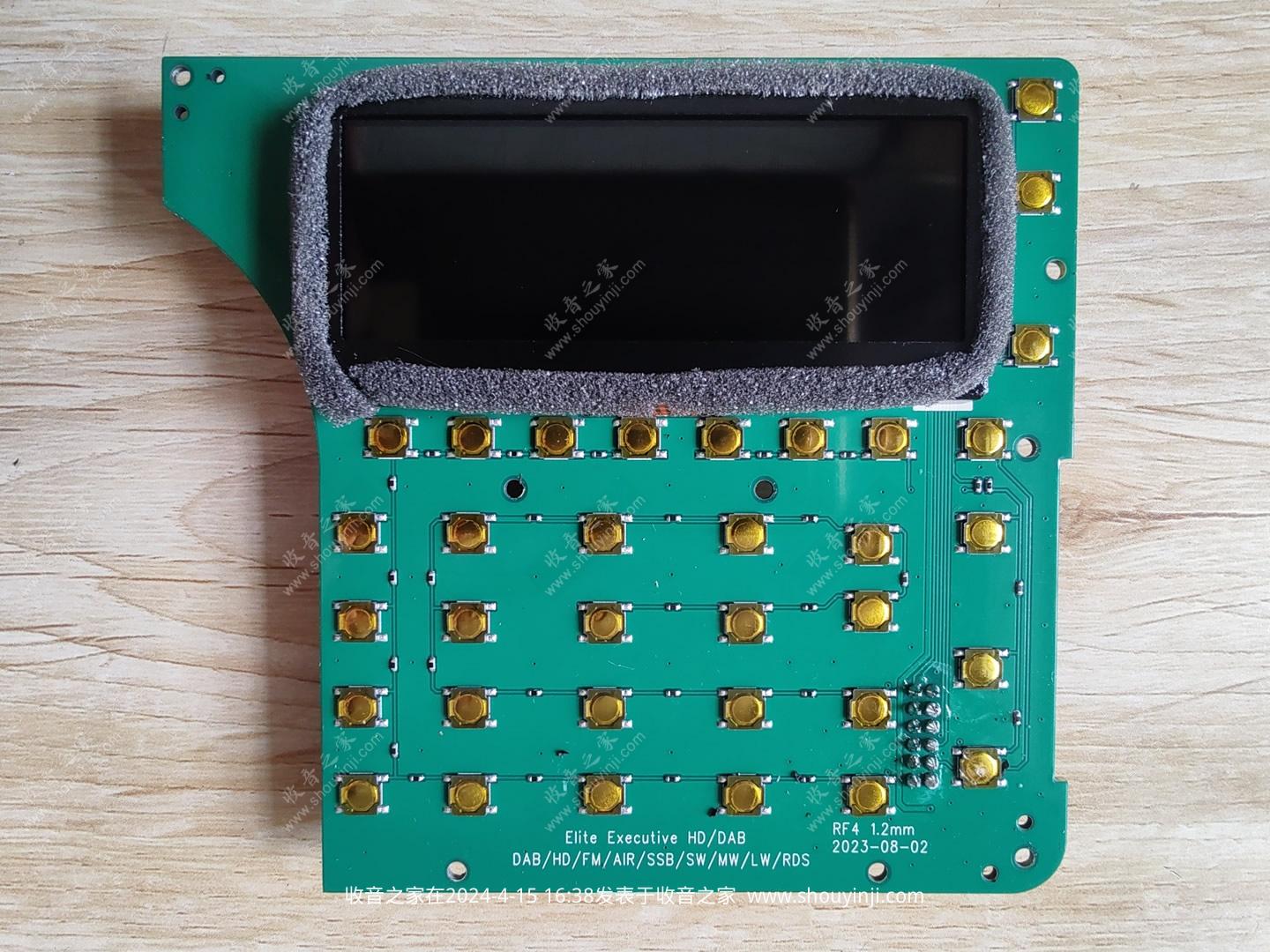

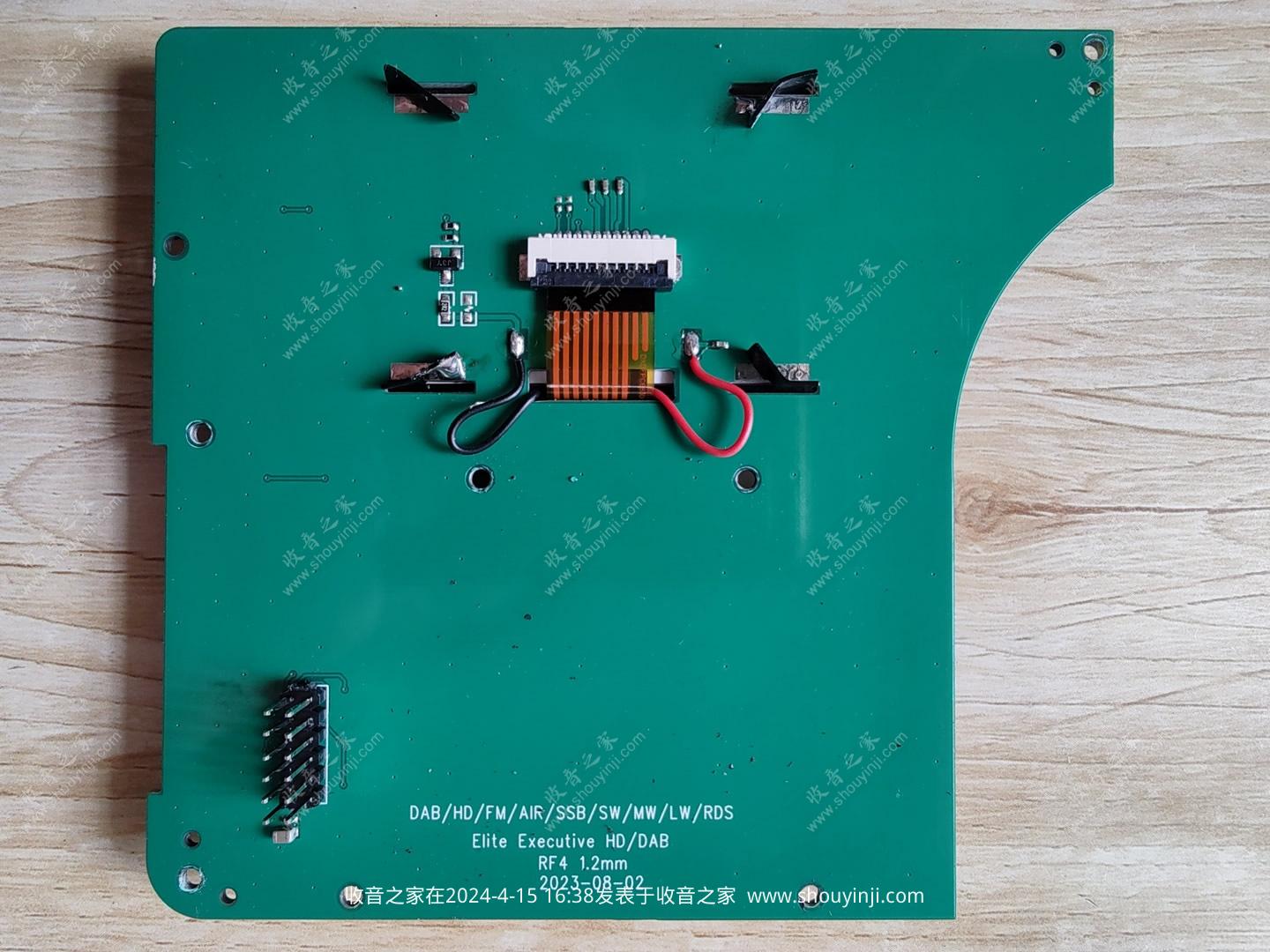

显示屏部分





喇叭16Ω 0.5W
