[拆机修机] 飞傲/FiiO RR11 FM收音机拆机【内测机】

飞傲/FiiO 飞傲/FiiO 1117 人阅读 | 15 人回复 | 2025-01-03 | 发消息

本帖最后由 收音之家 于 2025-1-6 16:45 编辑

RR11为单FM收音机,三段频率选择,分别87MHz~108MHz(国内频段);分别76MHz~90MHz(日本频段);分别64MHz~87MHz(国内校园频段);AMP音频模式;二段BASS重低音调节,内置锂电池,type-c接口充电。
整体手感极佳,RR11前后铝合金外框,左右两侧与充电座盖板为塑料,材质不同导致有色差。

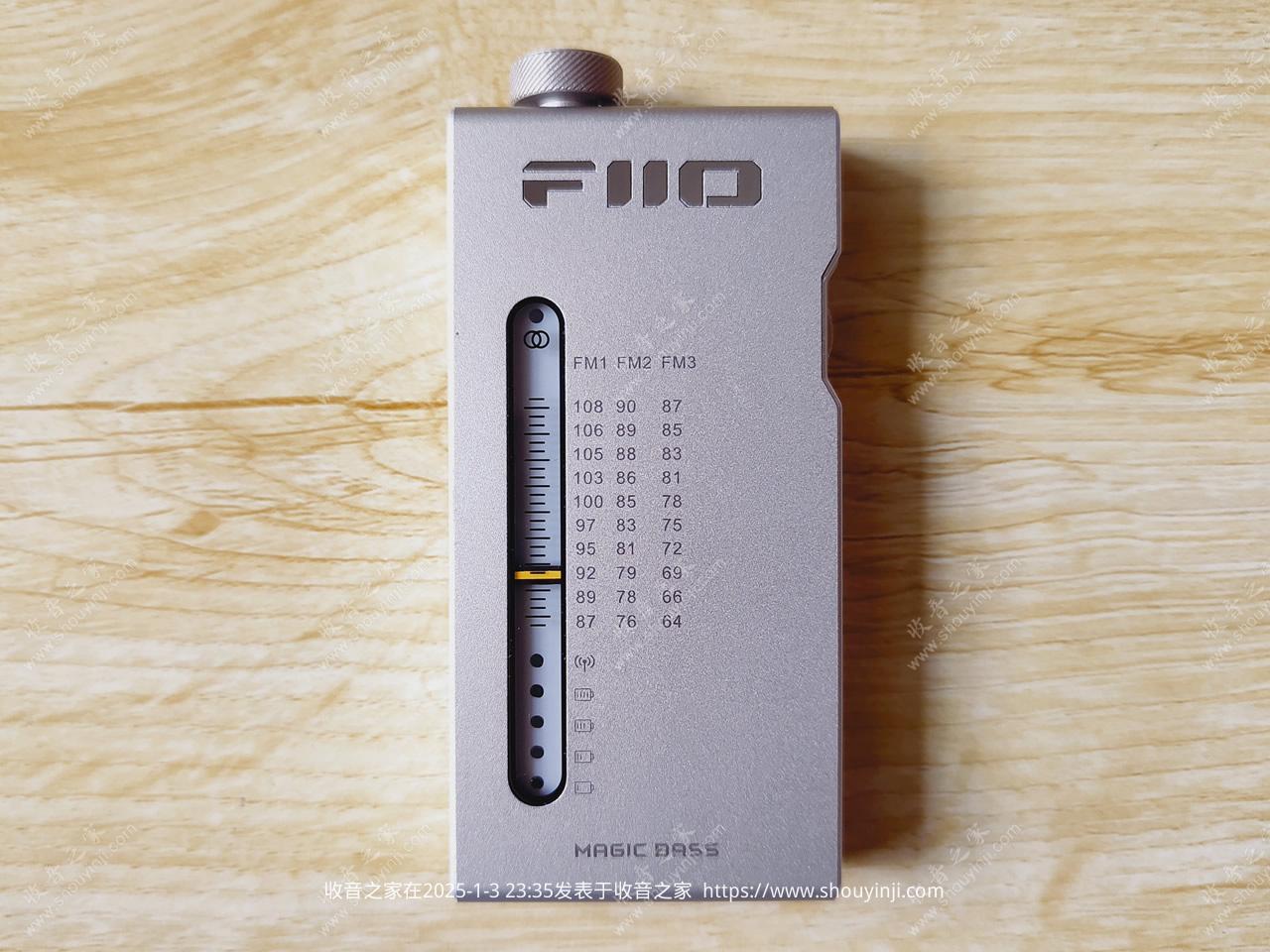

指针式窗口,带有电量指示灯,信号指示灯和立体声指示灯

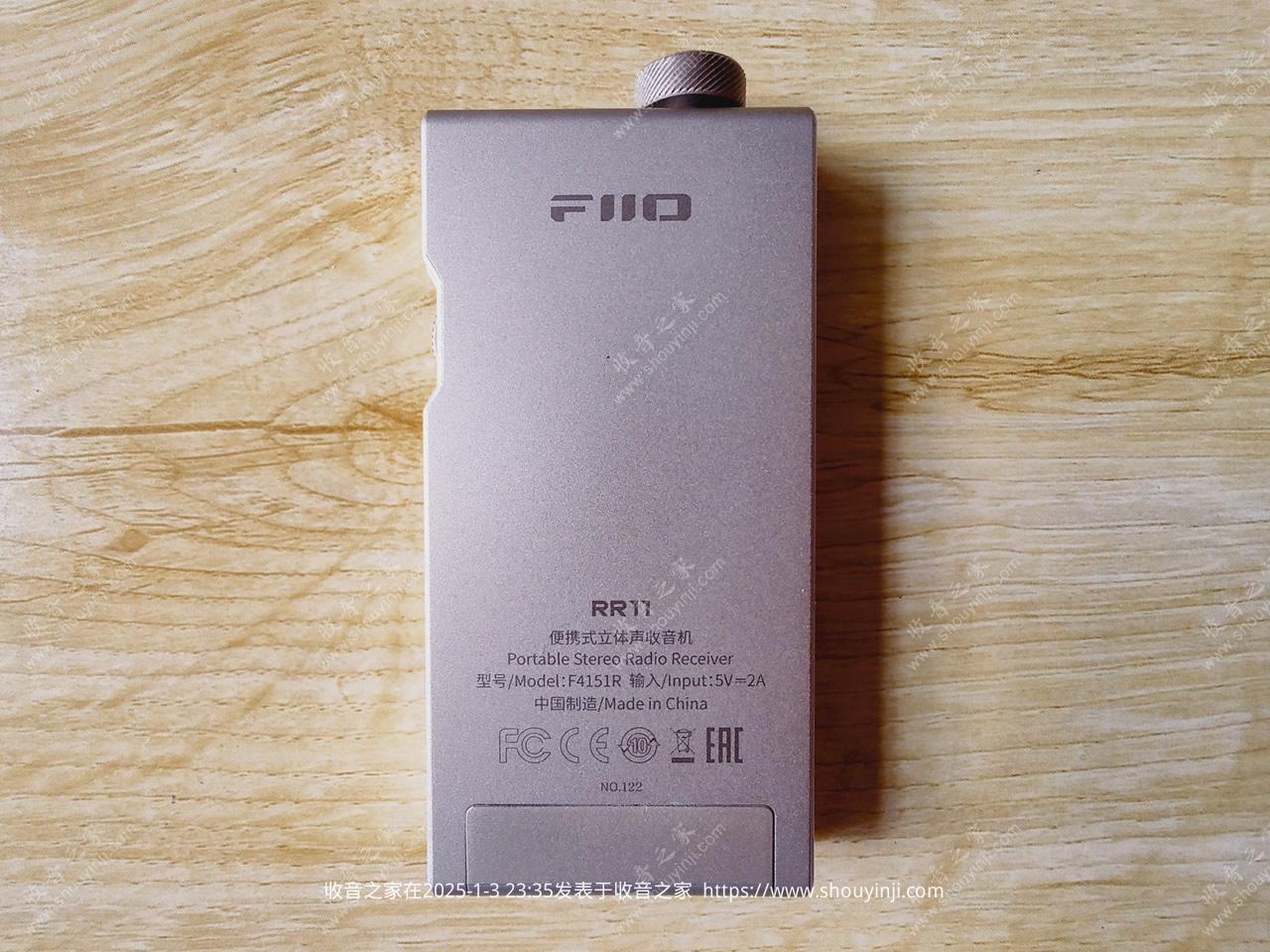

标识型号:F4151R,充电5V 2A


BASS二段重低音、AMP音频/FM调频、调谐旋钮


FM3/FM2/FM1

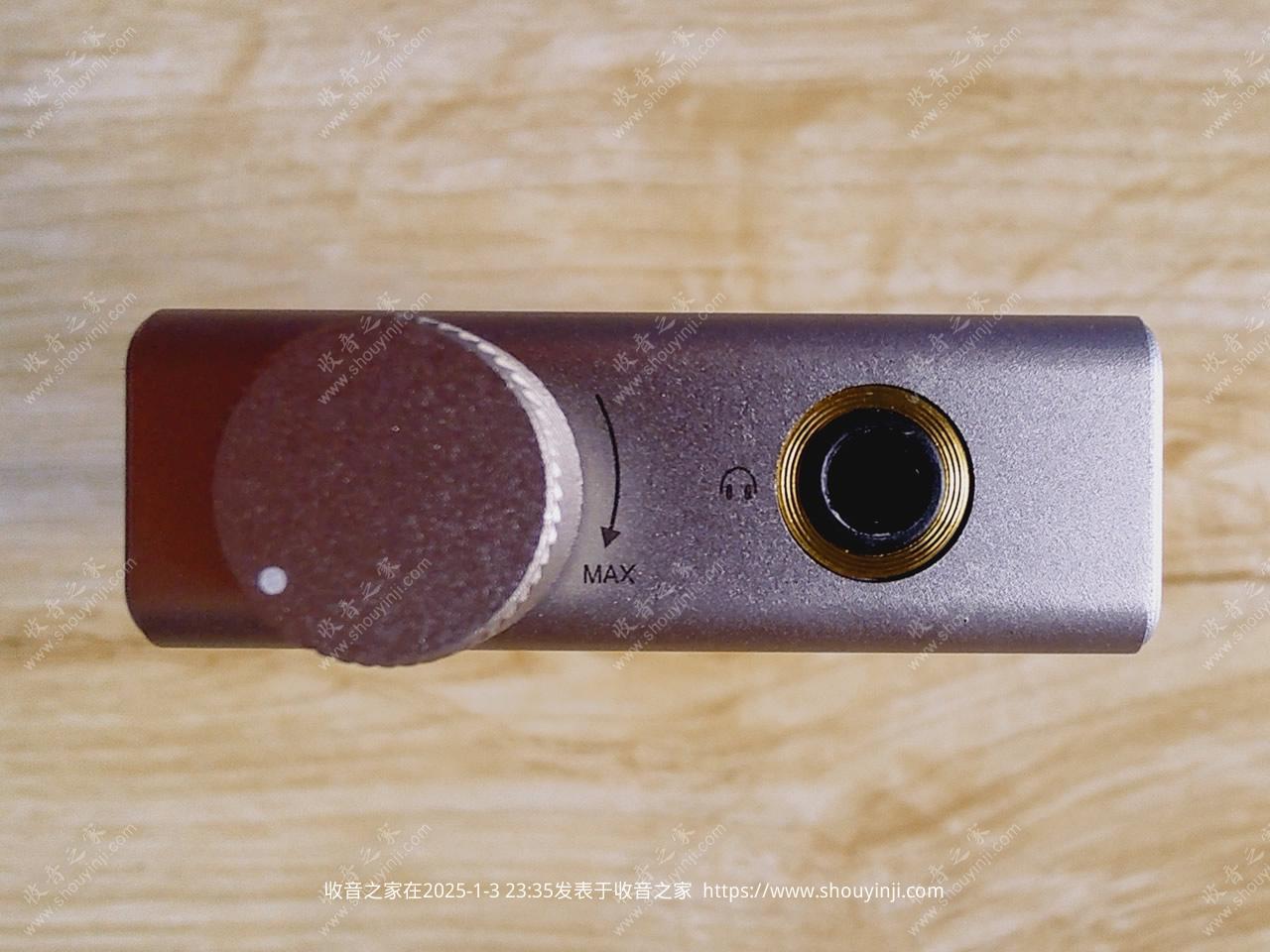

开关/音量旋钮、3.5mm耳机输出


type-c接口充电


因为是内测机,可能没有那么完美,金属边与塑料边没有完全在同一平面


撬开了塑料充电部分,胶粘的


机子里面的PCB电板与两侧塑料部分用胶固定的,撬不下来


从里面用工具顶着敲下来的,侧边塑料裂开了


粘合处胶水满涂,看得出固定的很牢靠


撬下了金属调节旋钮


金属旋钮


侧边塑料板与机身背面


胶粘的type-c充电座,按设计应该是两颗螺丝固定的。

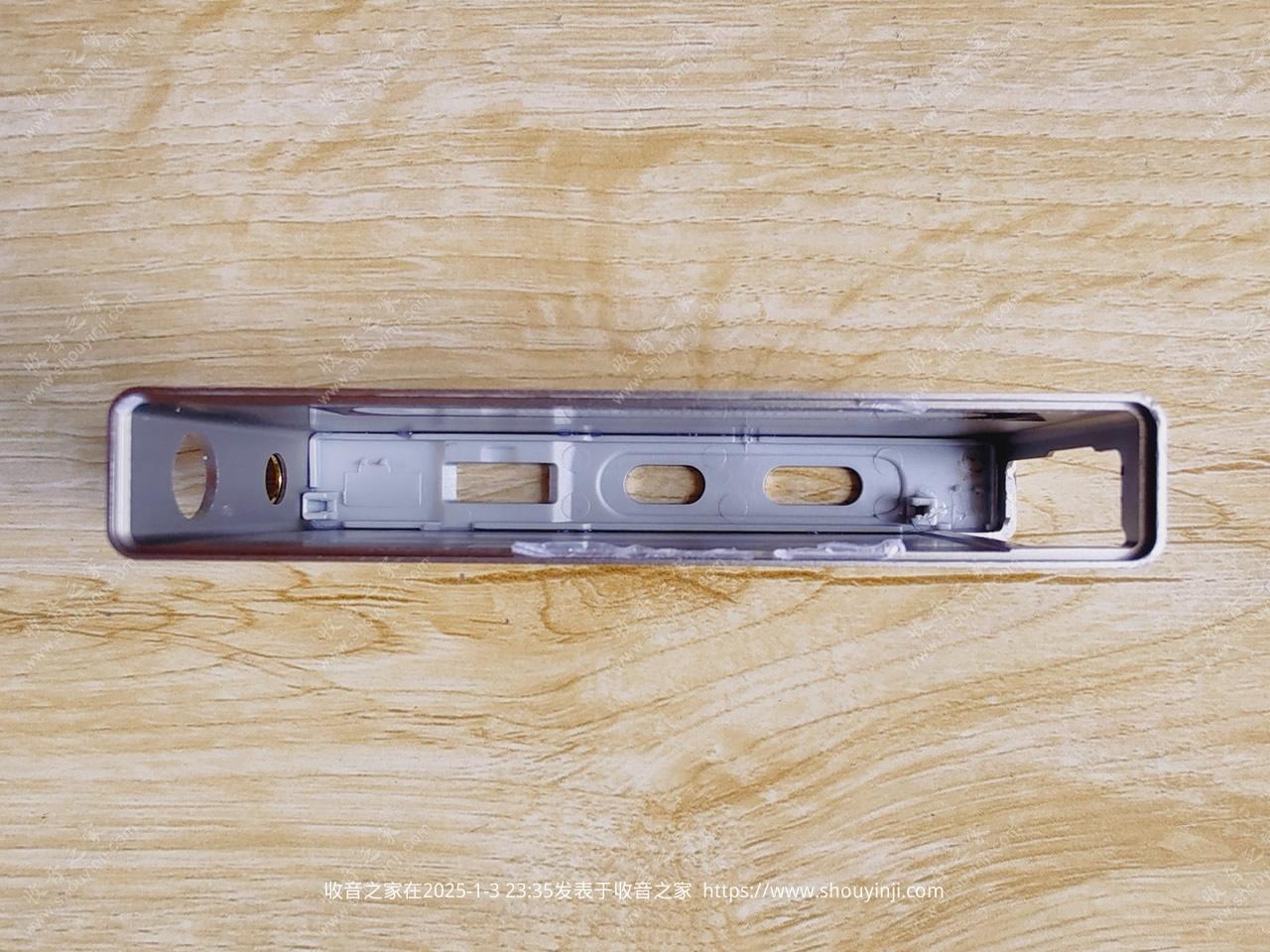

拆下机板的空机壳


PCB电板上覆盖了一层黑色胶板

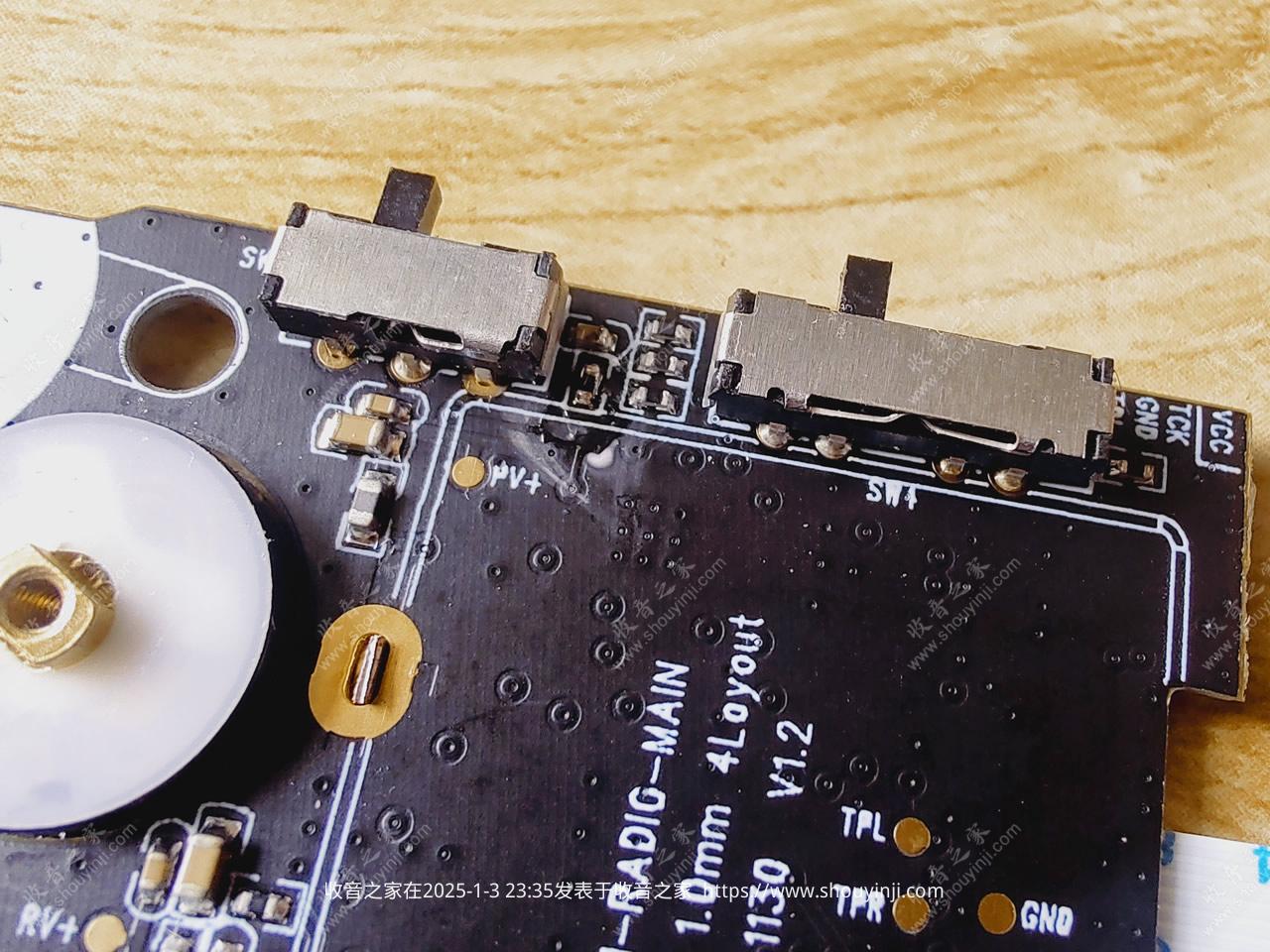

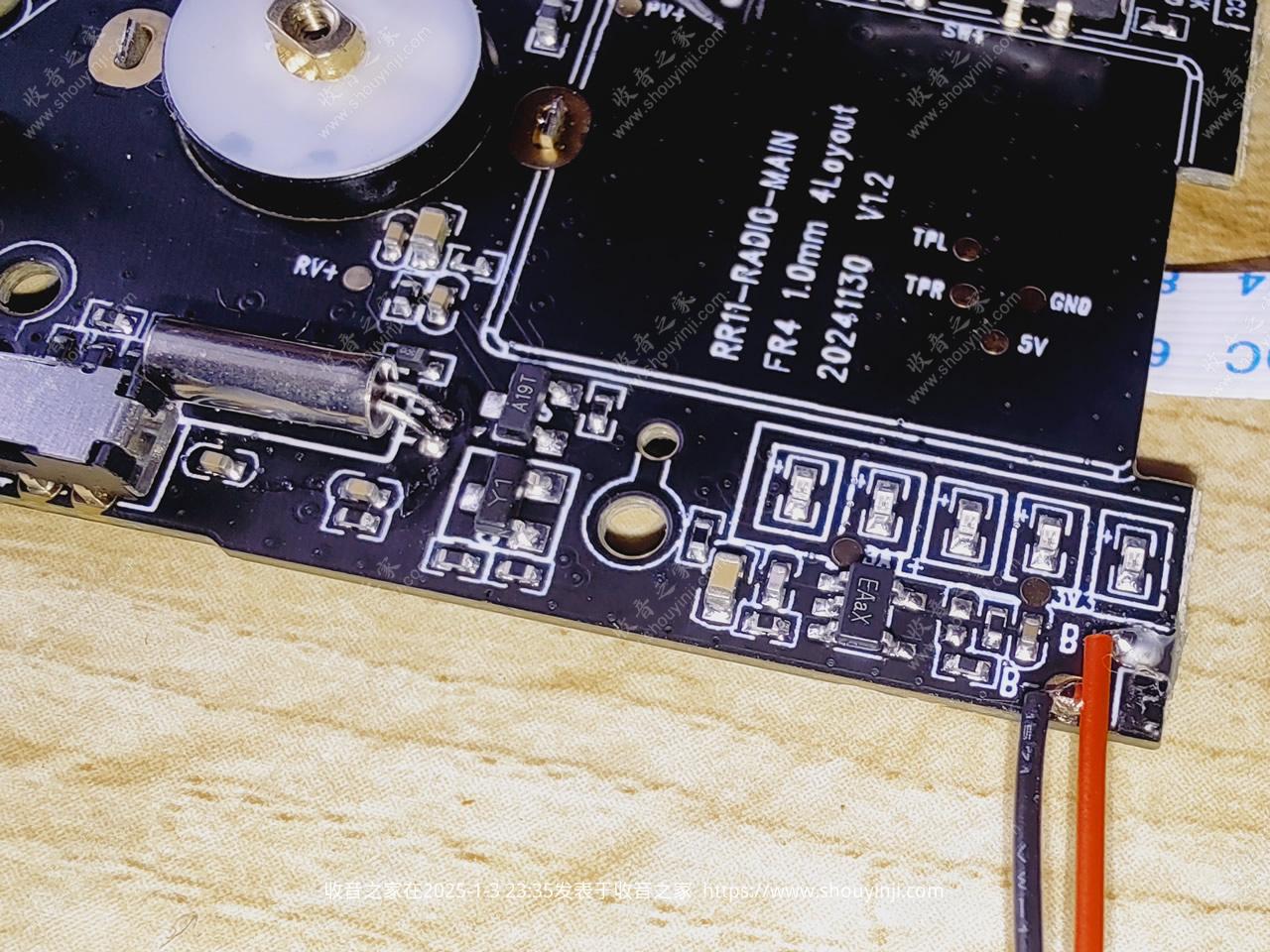

撤下黑色胶板,板子上四颗IC,其中一个的型号被抹去了


Si4831集成了从天线输入到音频输出的全部接收器功能。支持64 MHz~109 MHz;工作电压2V~3.6V,电流21mA
74HC4052D逻辑开关集成电路
FIIODDB AS1001A应该是飞傲定制芯片

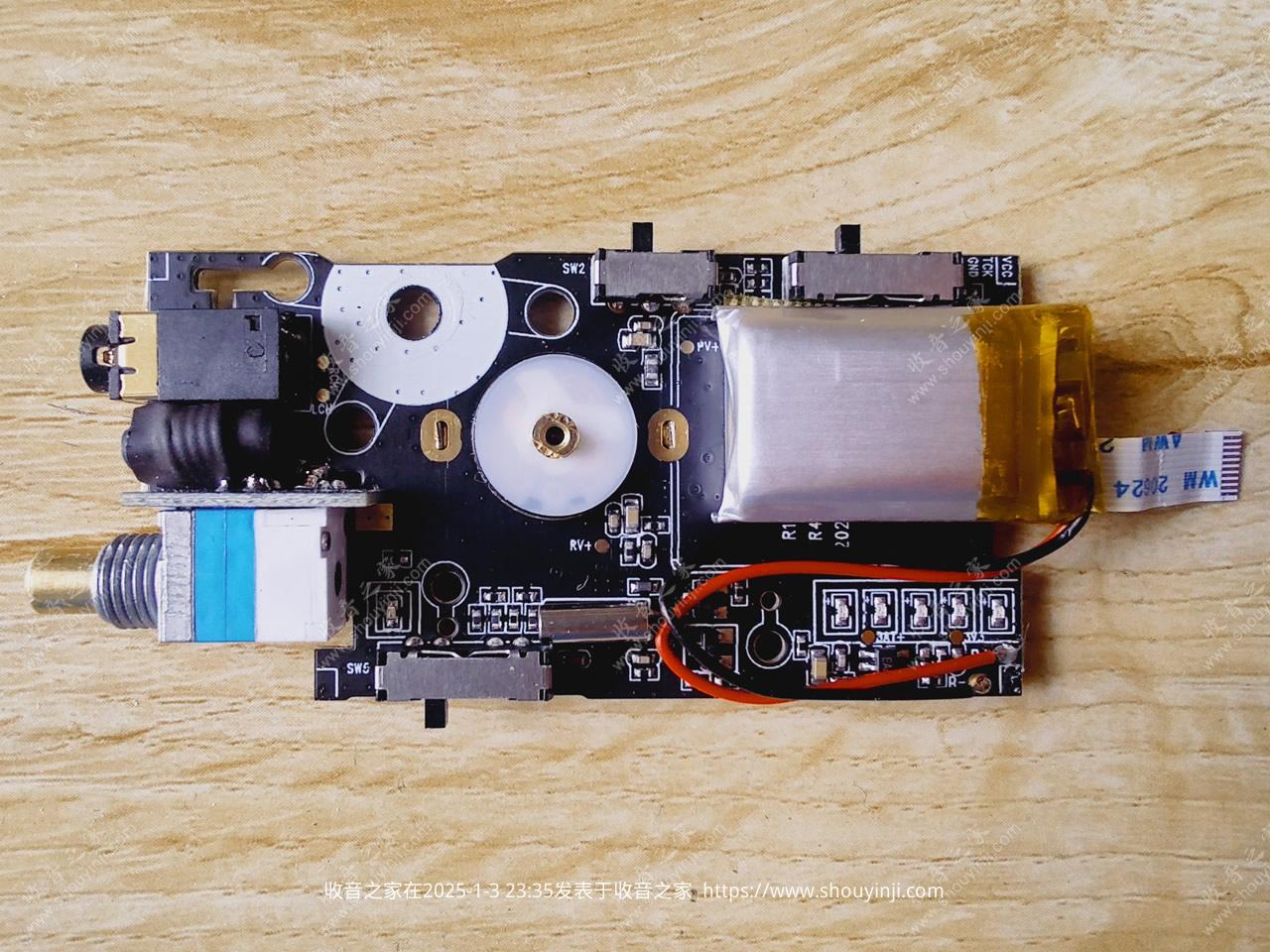

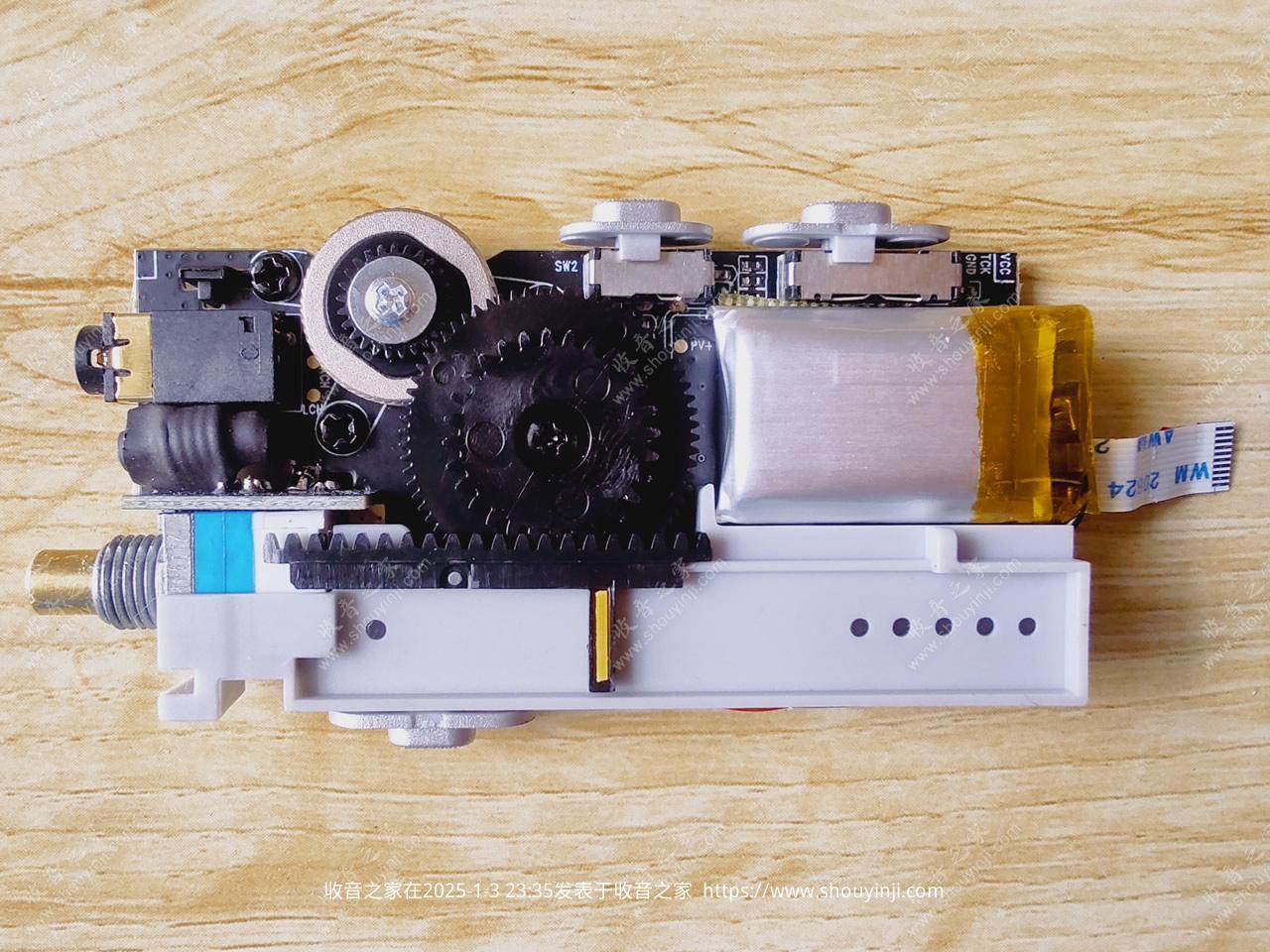

开始拆卸齿轮和指针部分了









电池3.7V 300mAh



集合照
