[拆机修机] 德生/TECSUN R9702收音机拆机

德生/TECSUN 德生/TECSUN 6737 人阅读 | 2 人回复 | 2021-02-16 | 发消息

网友送的收音机,外观成色不太好,反正也是拆机,无所谓了!

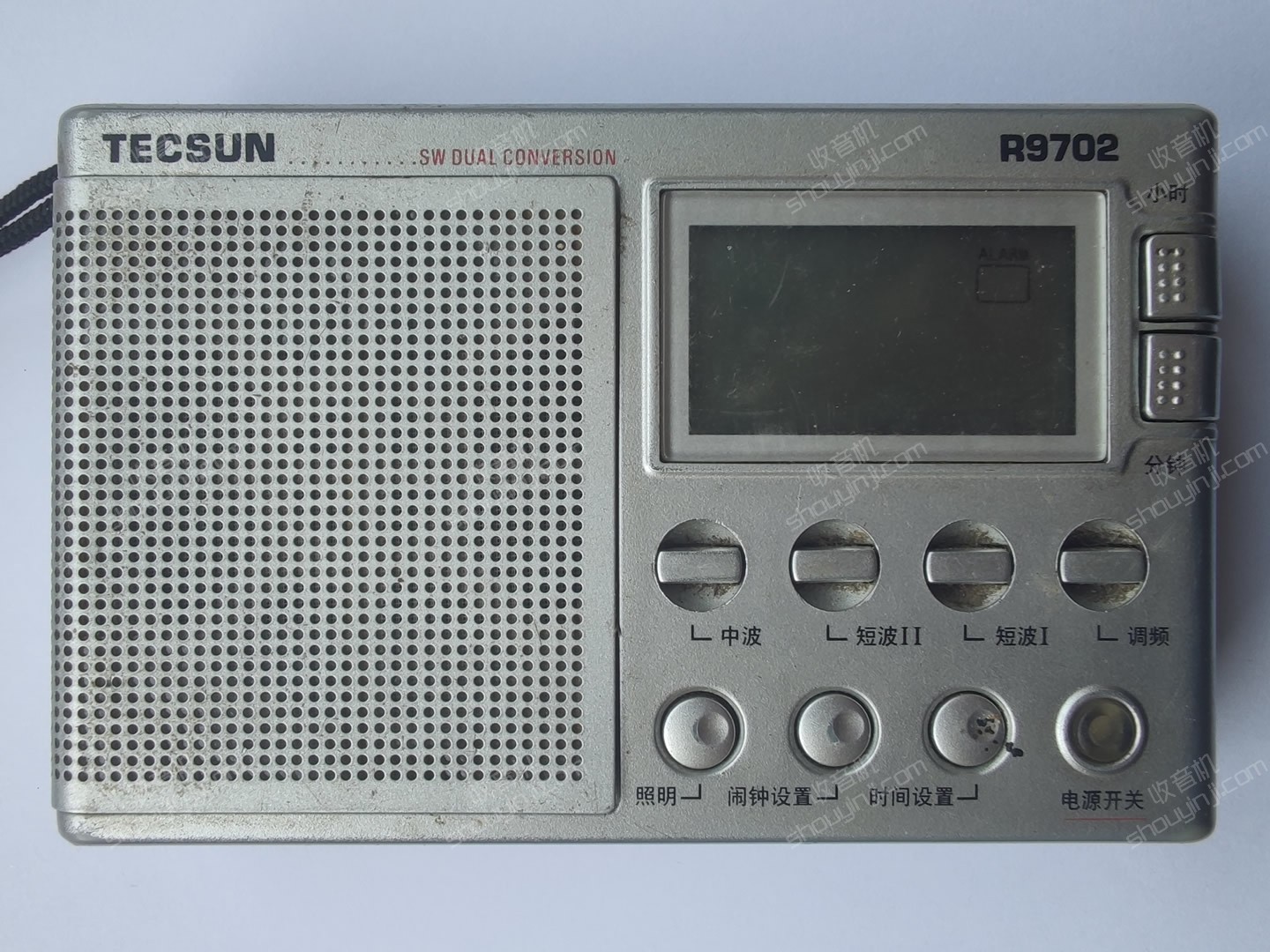

正面

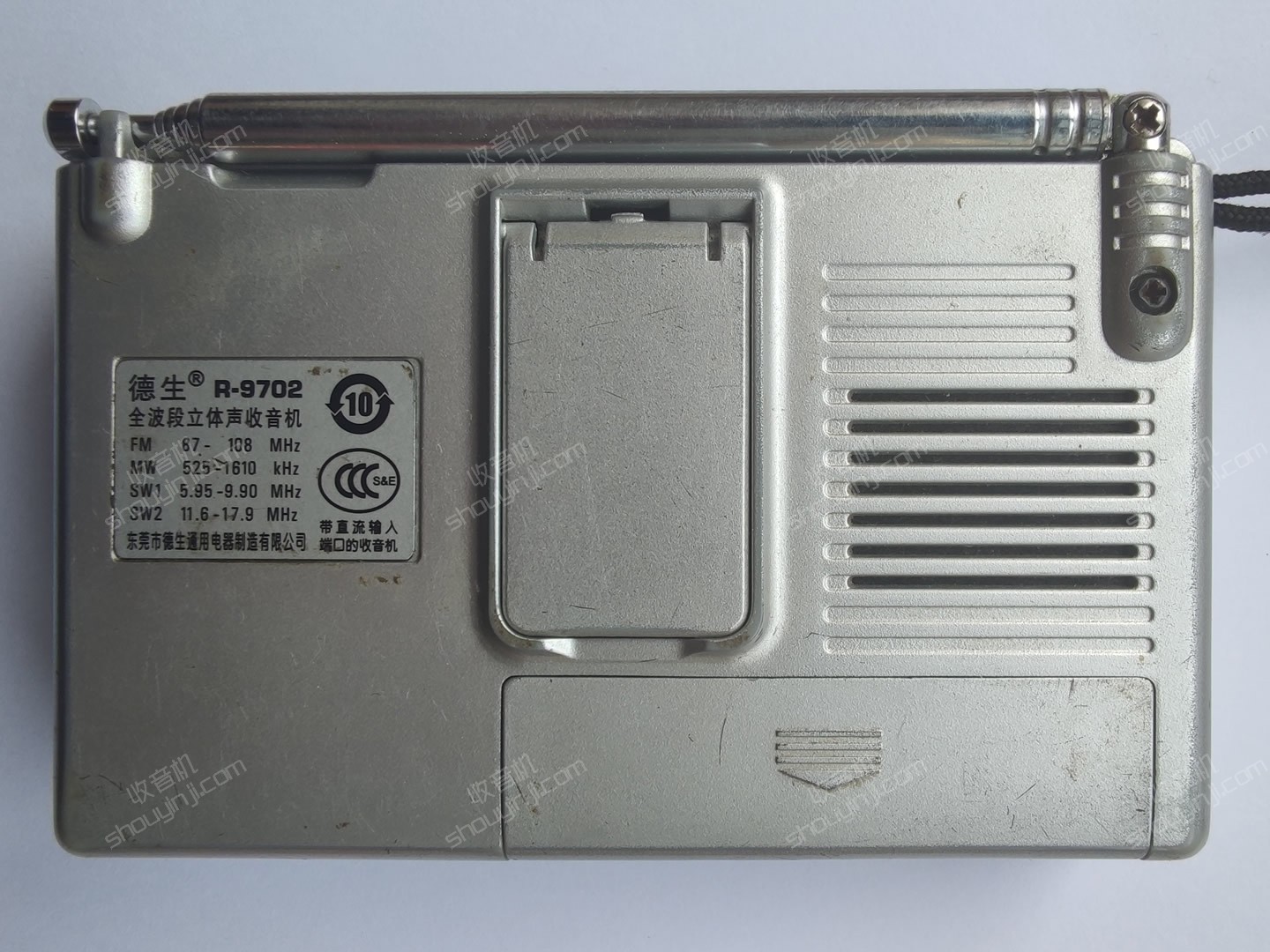

背面


电源孔、耳机输出、音量旋钮

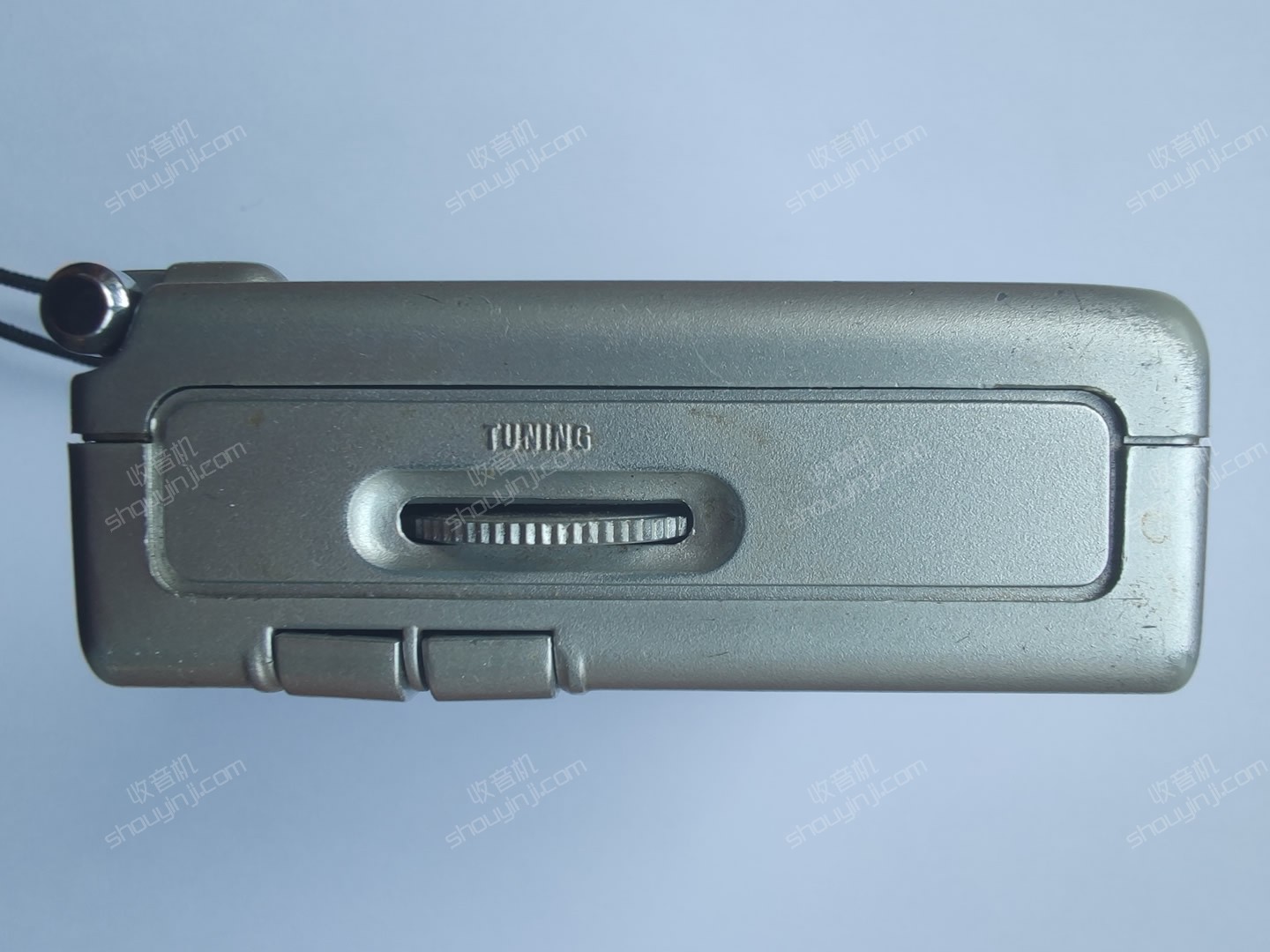

调谐旋钮

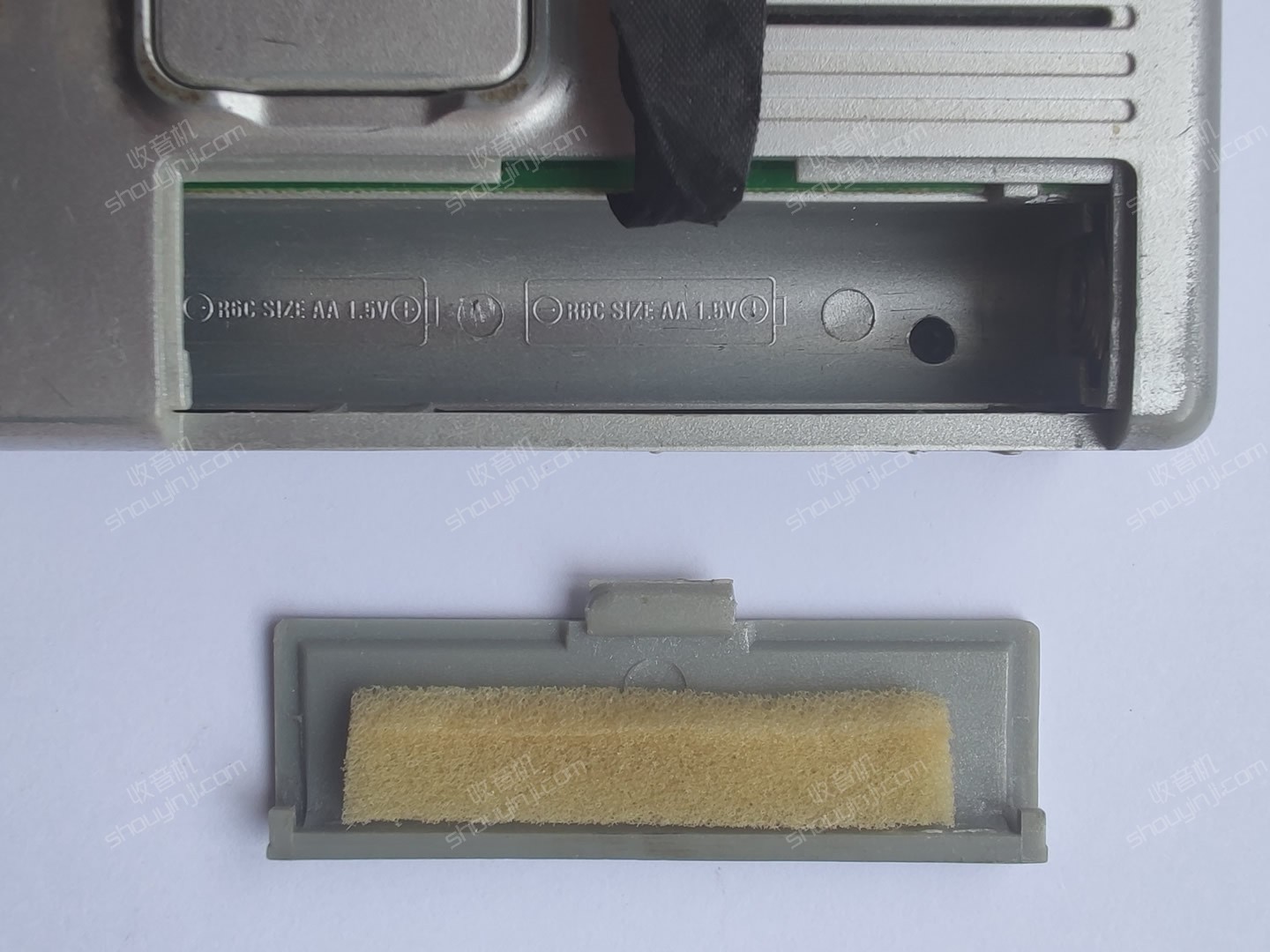

使用两节5#电池


上家也拆过,中间的螺丝应该拧在外壳外面的

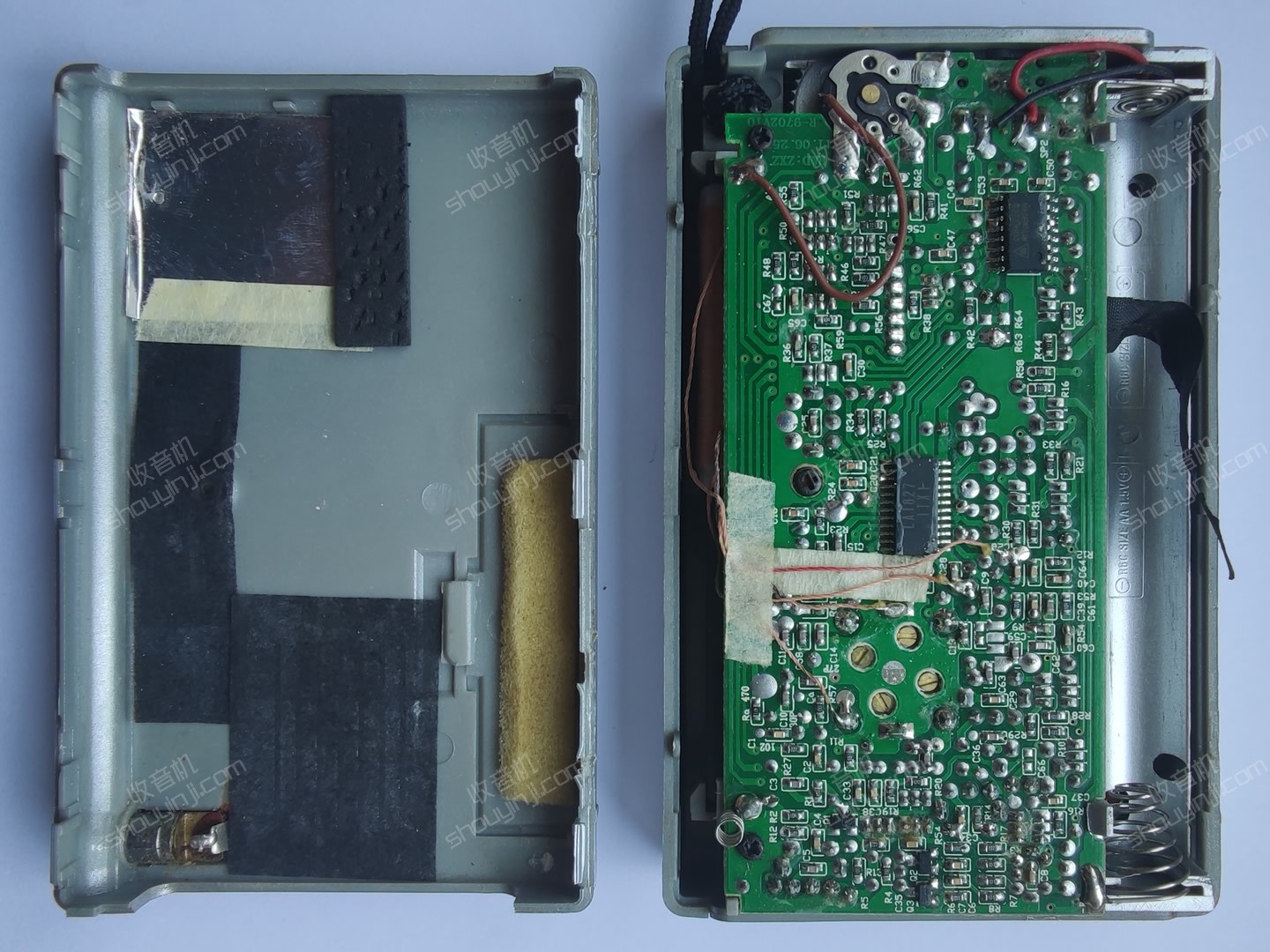

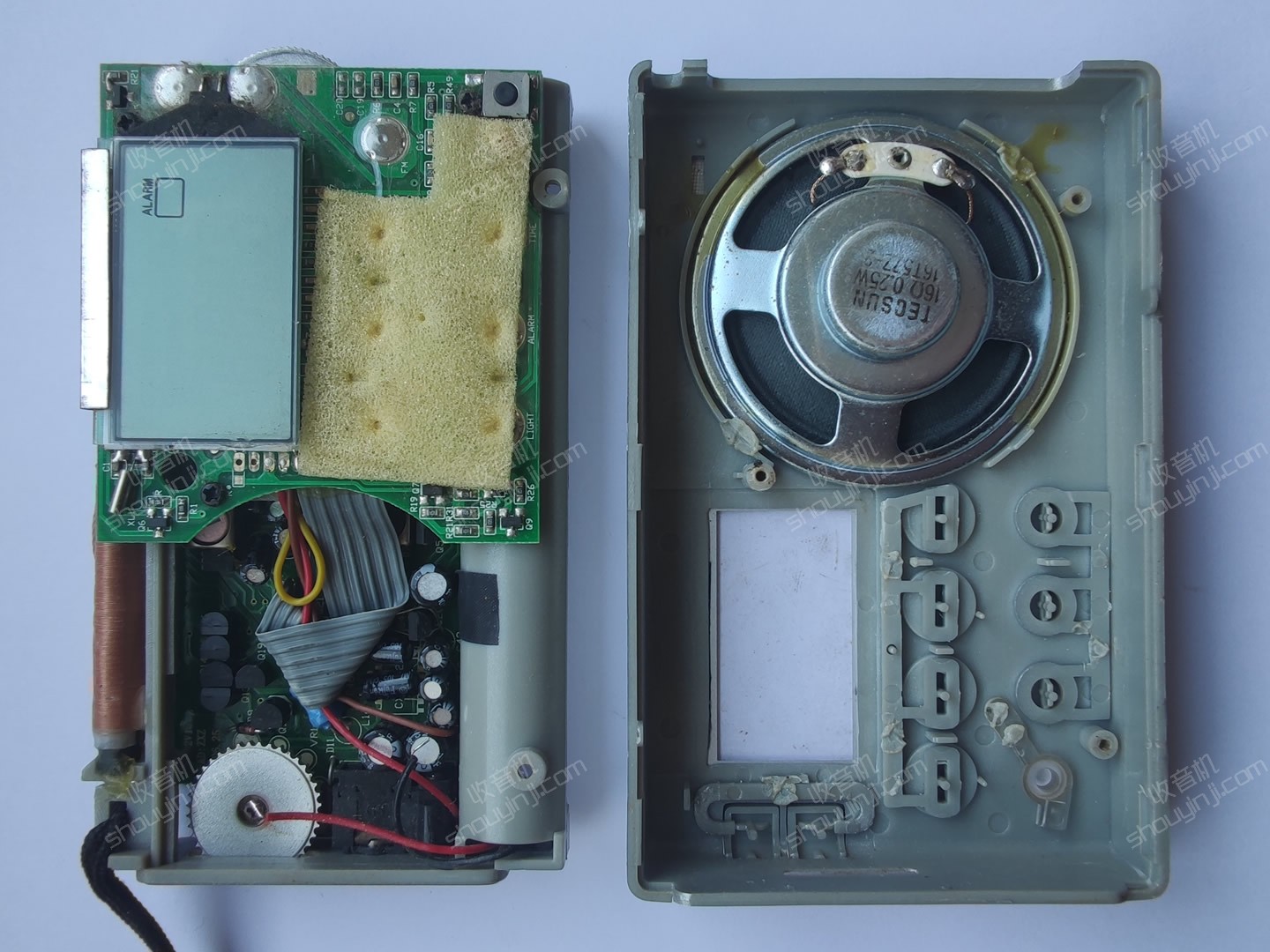

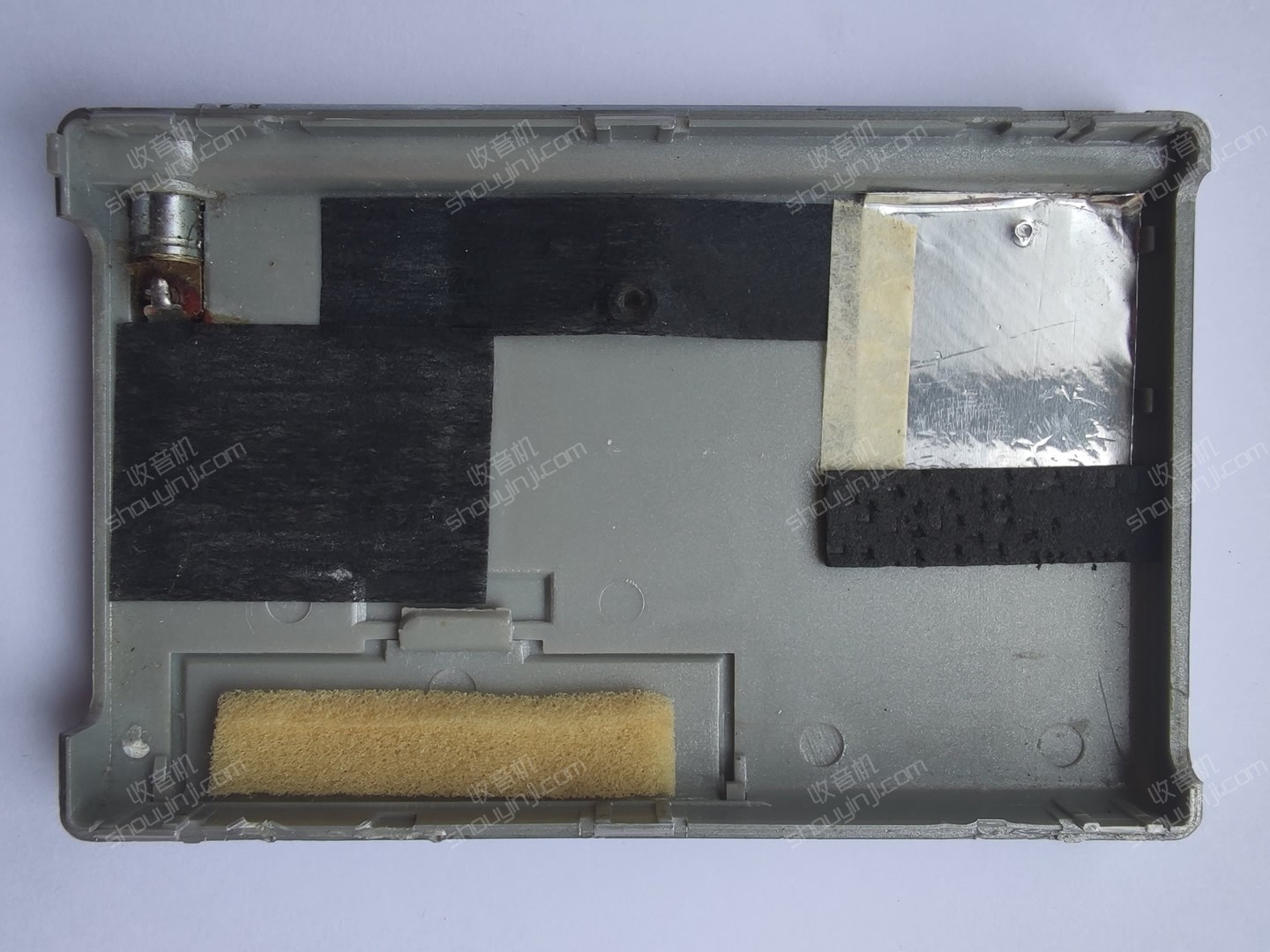

背盖里面


主板两颗IC

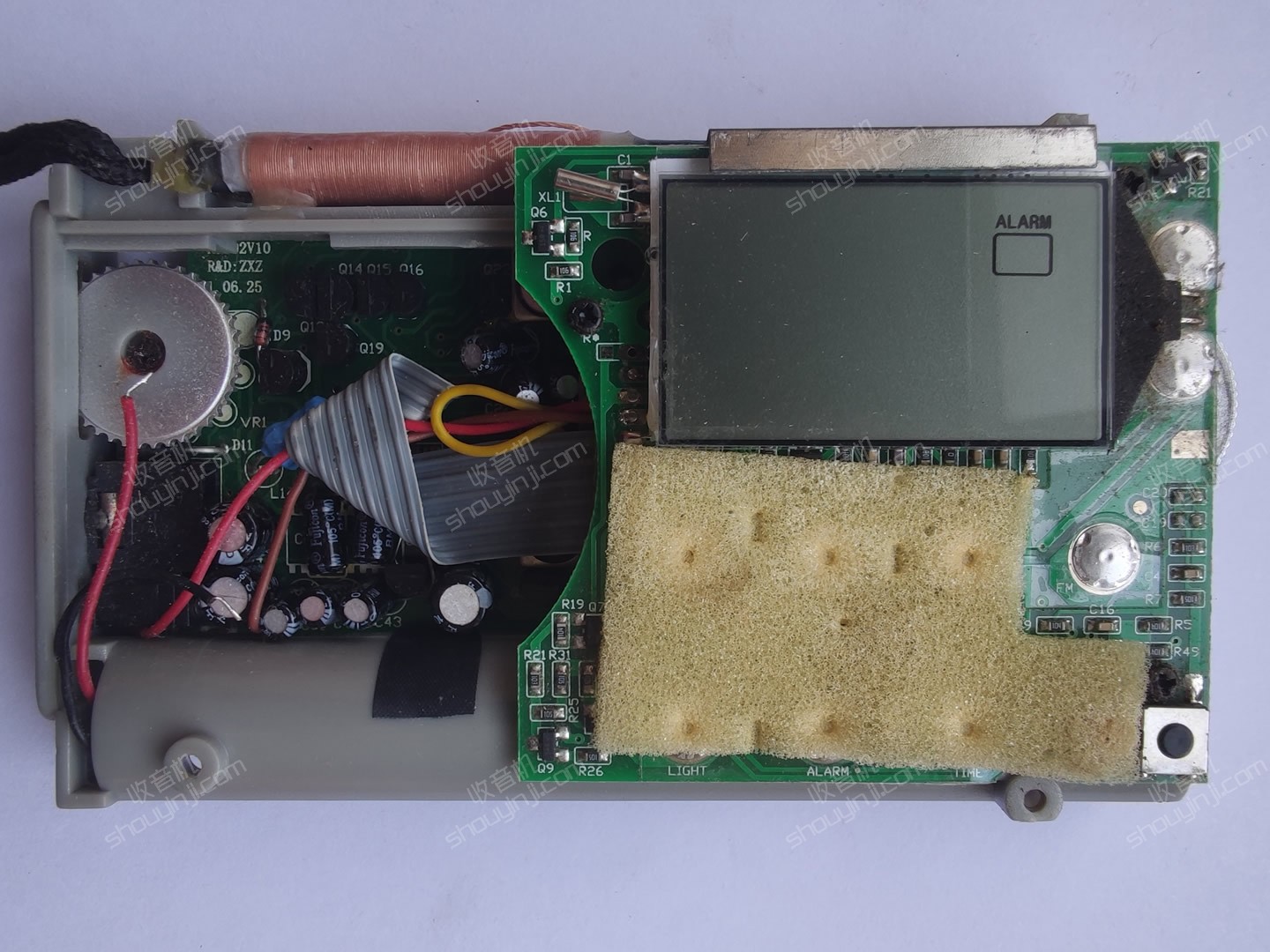

面板那块板已经拿出

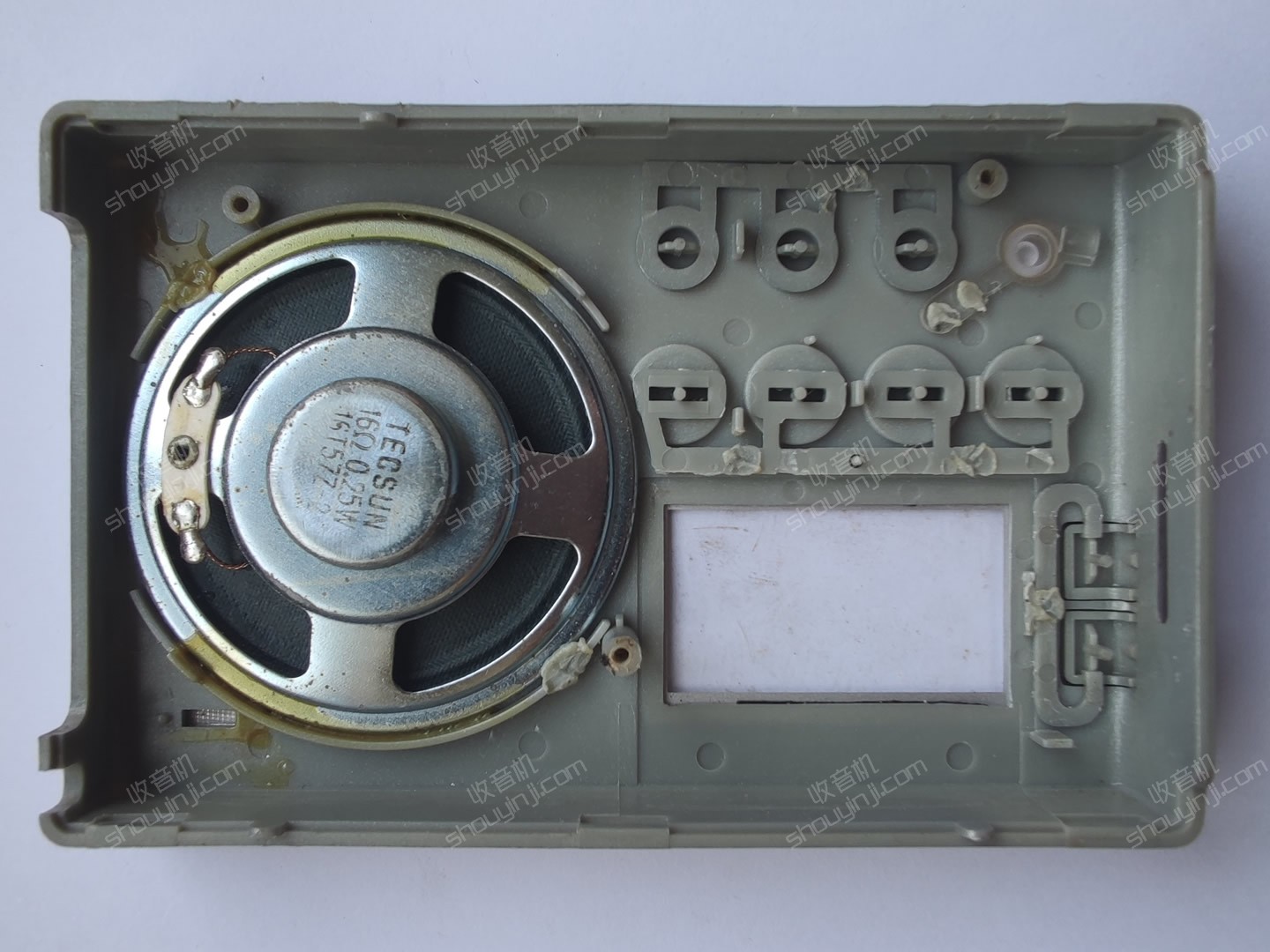

喇叭16Ω 0.25W


控制面板

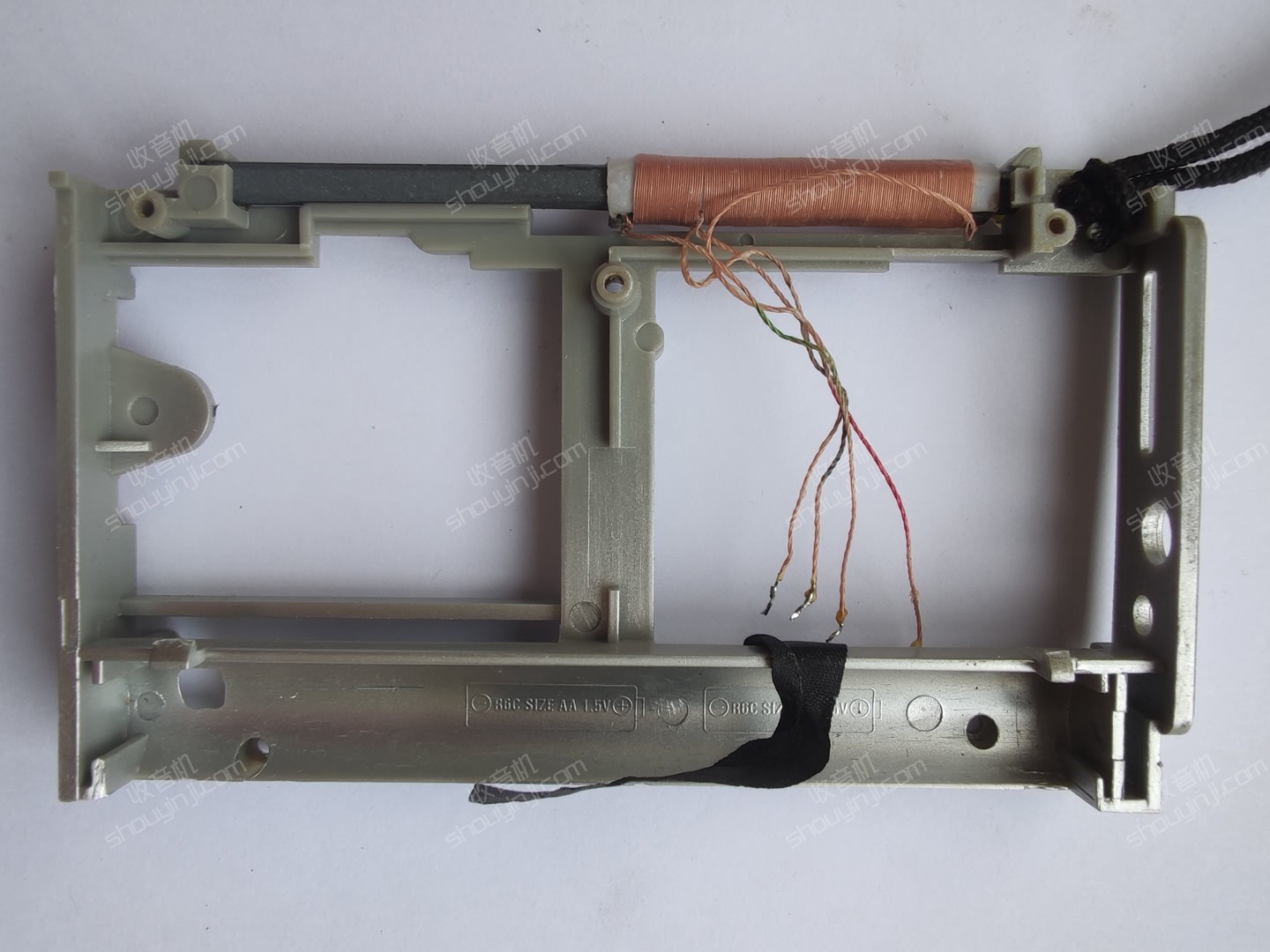

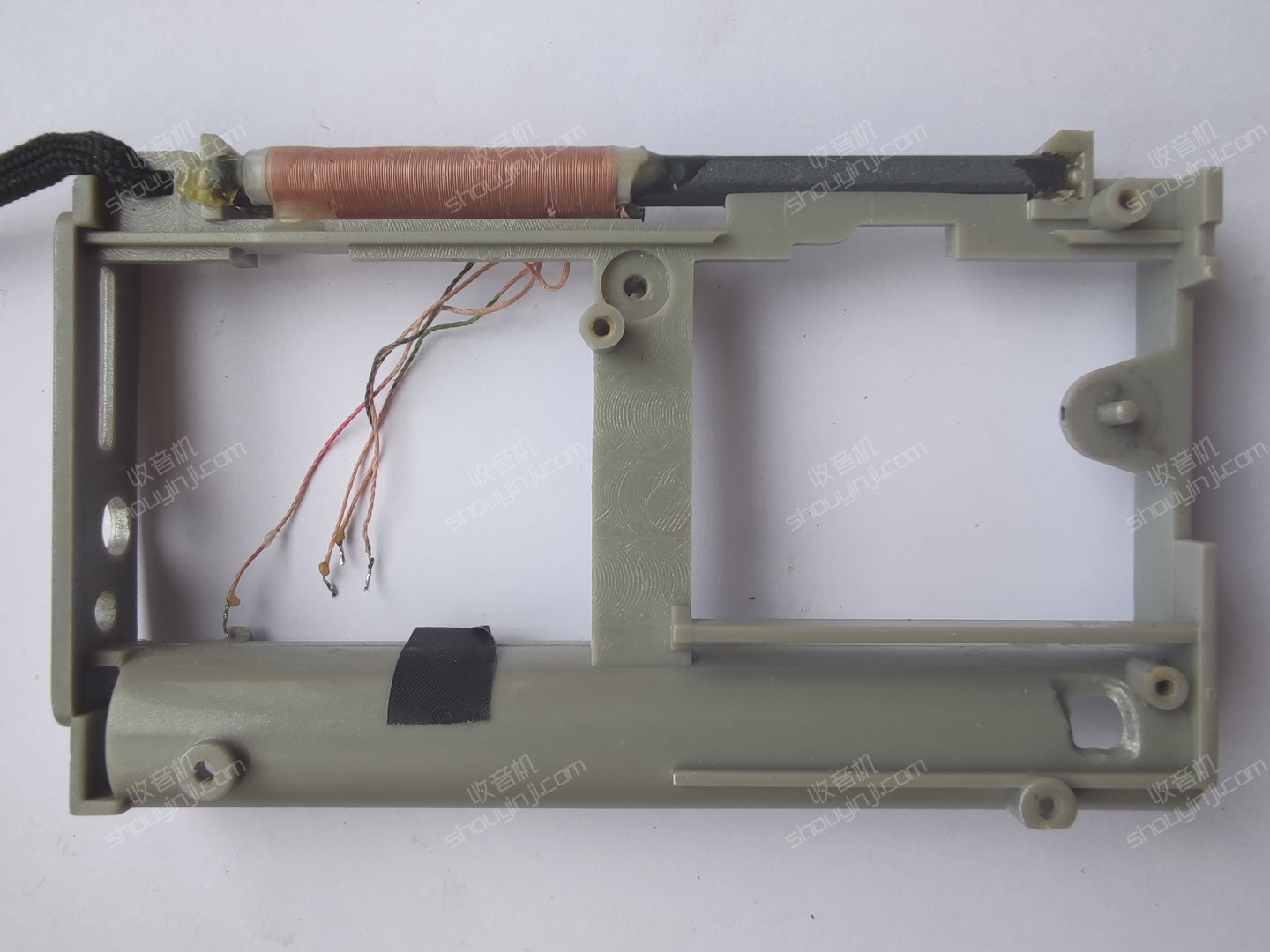

磁棒天线挺长的,85mm*7mm*3mm

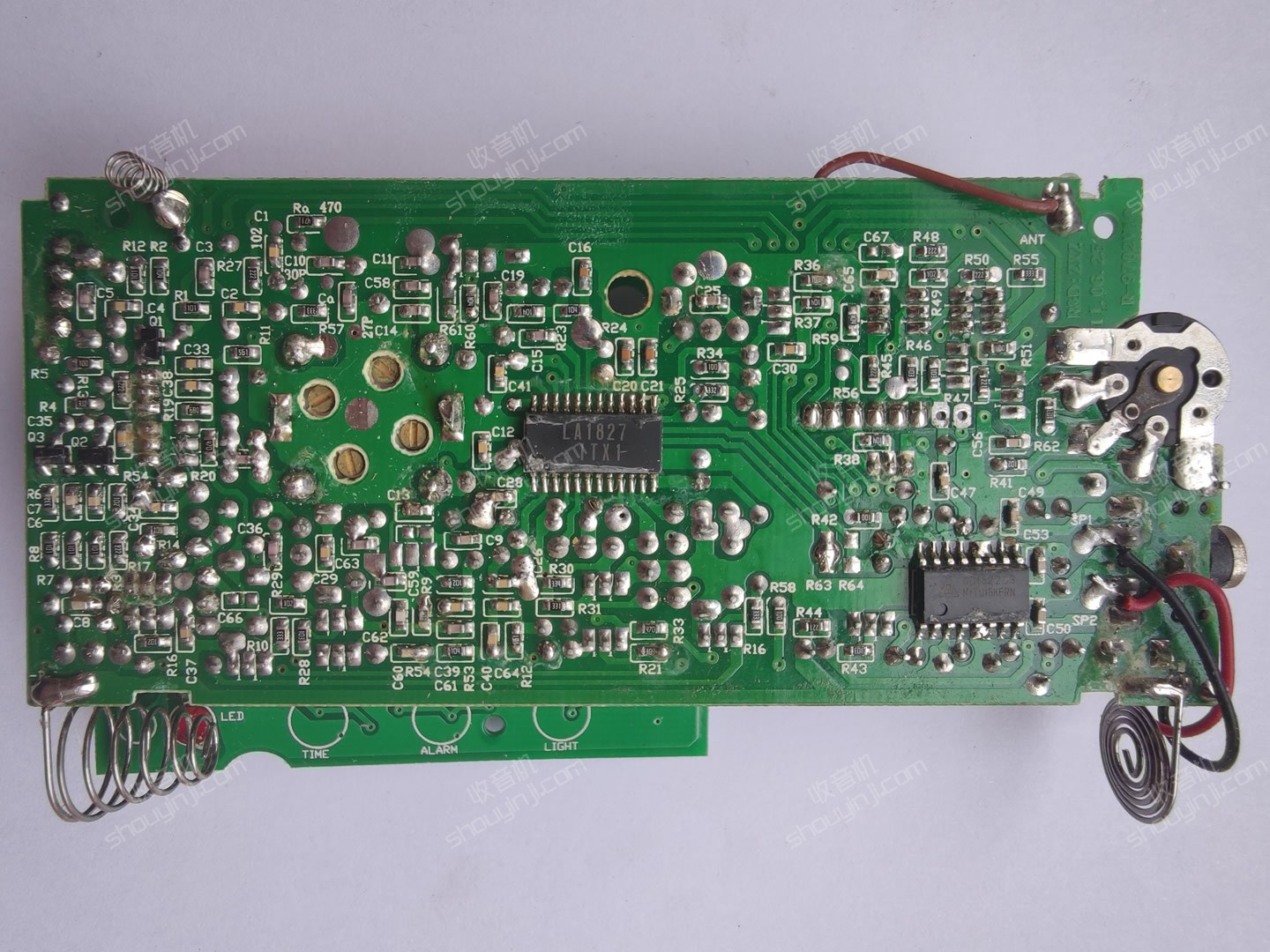

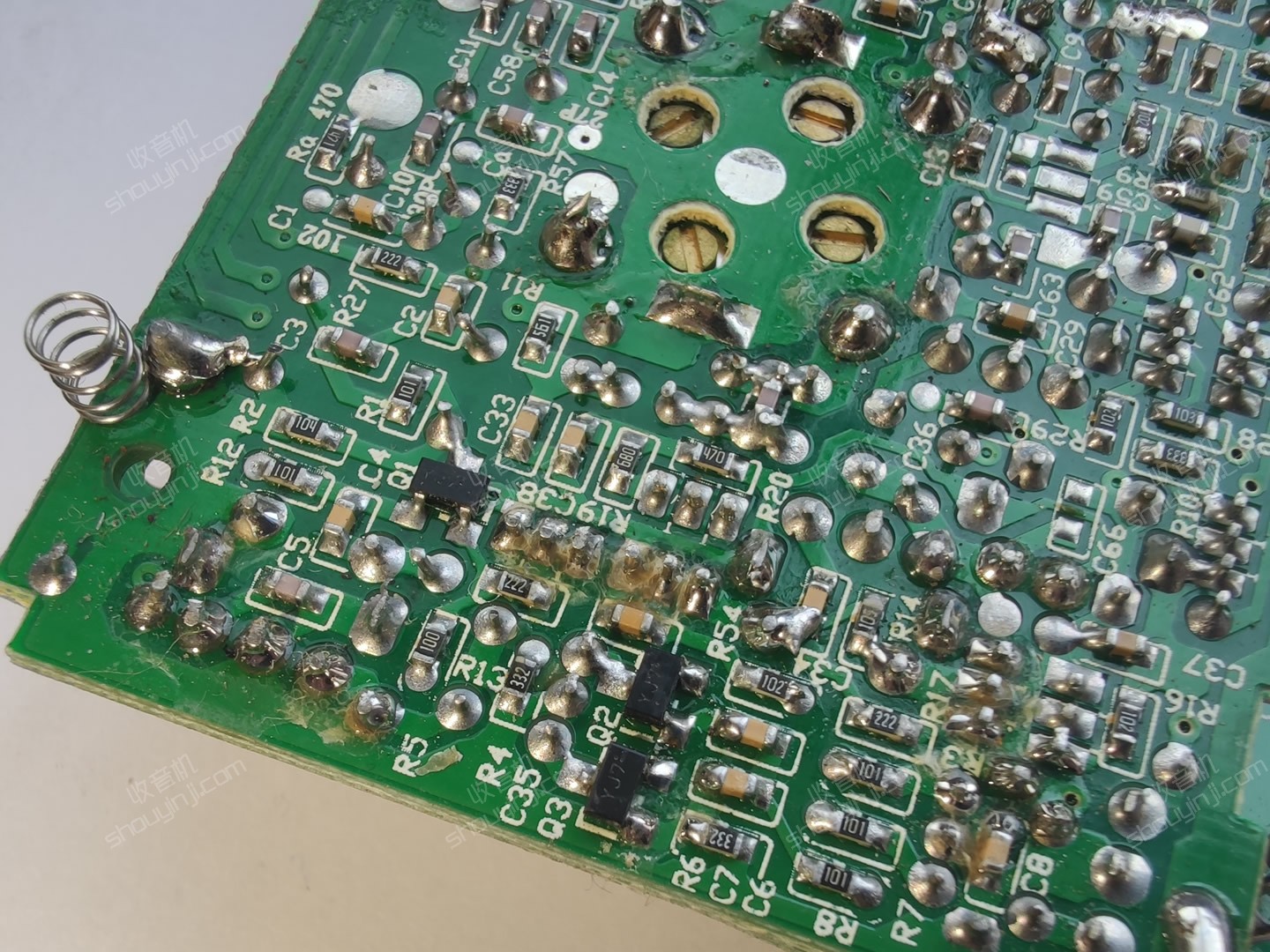

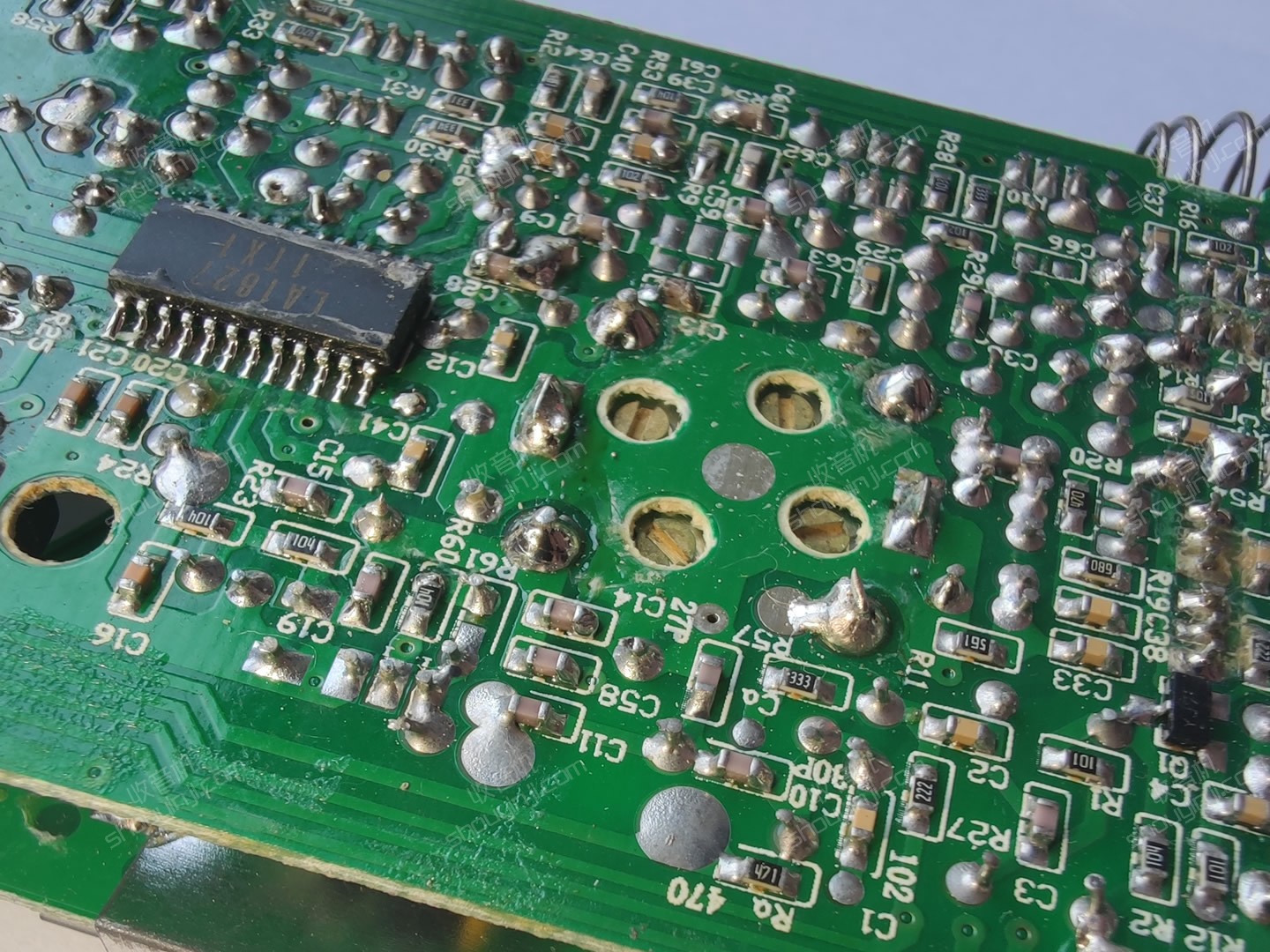

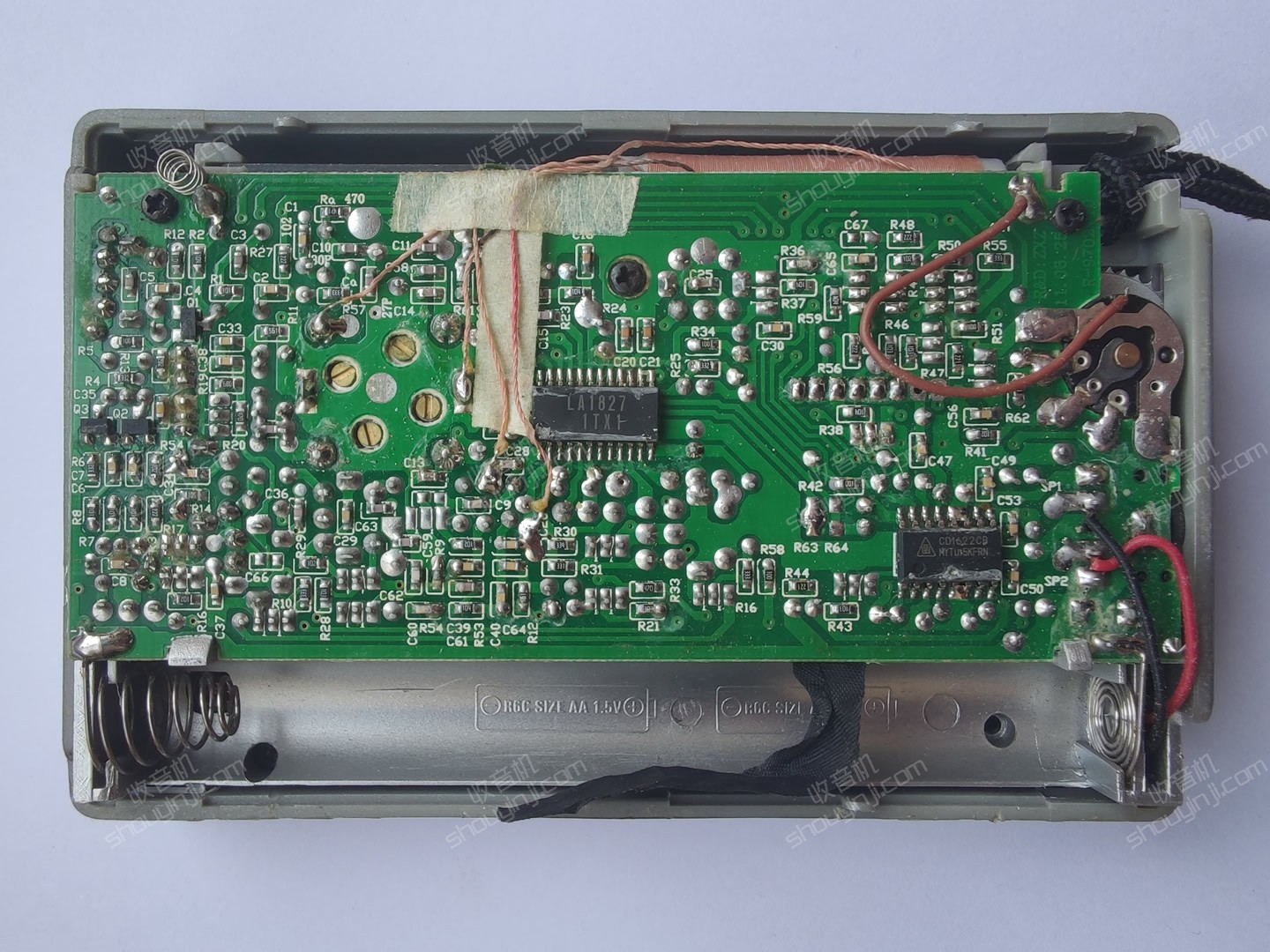

电板背面

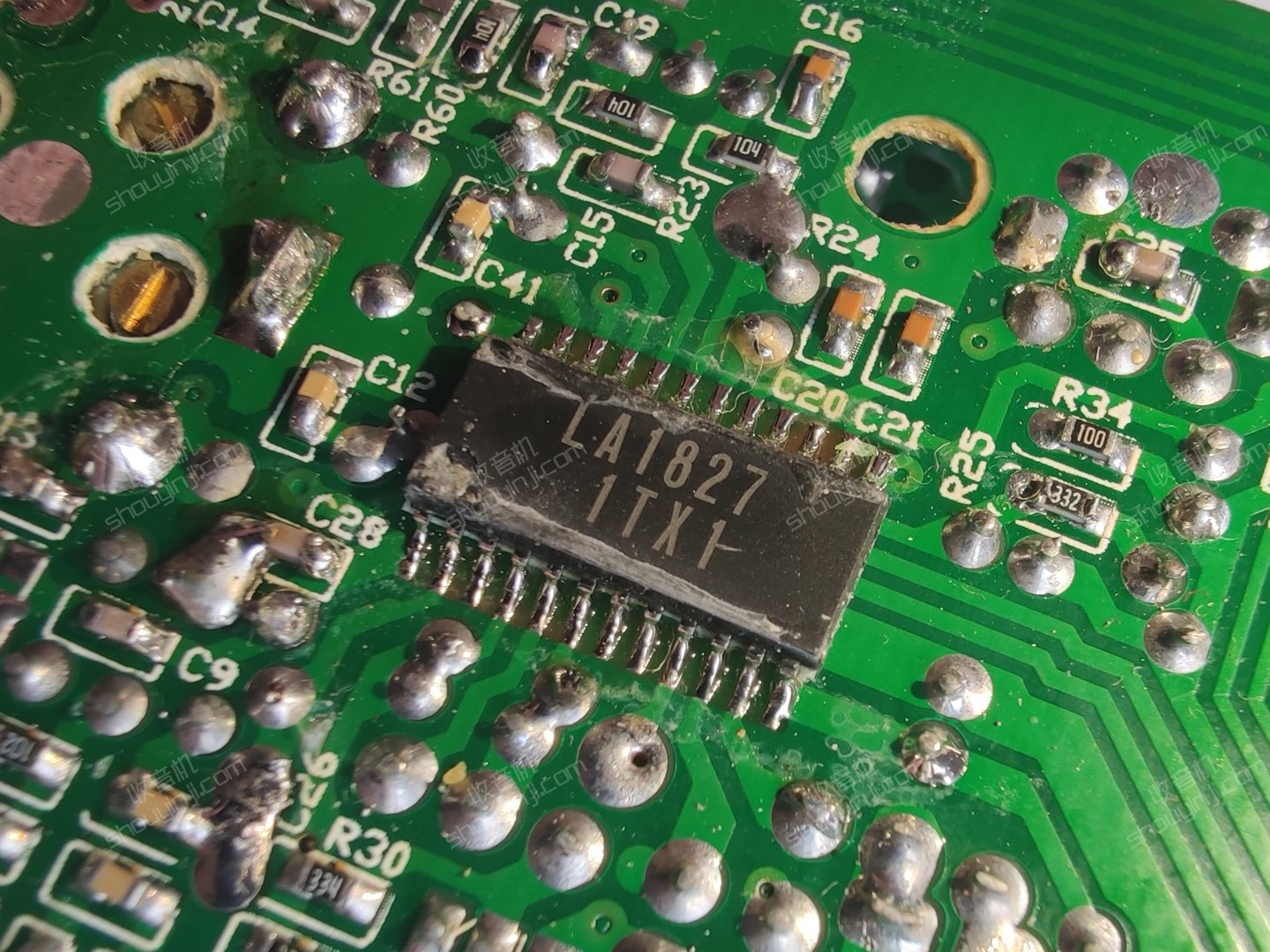

LA1827

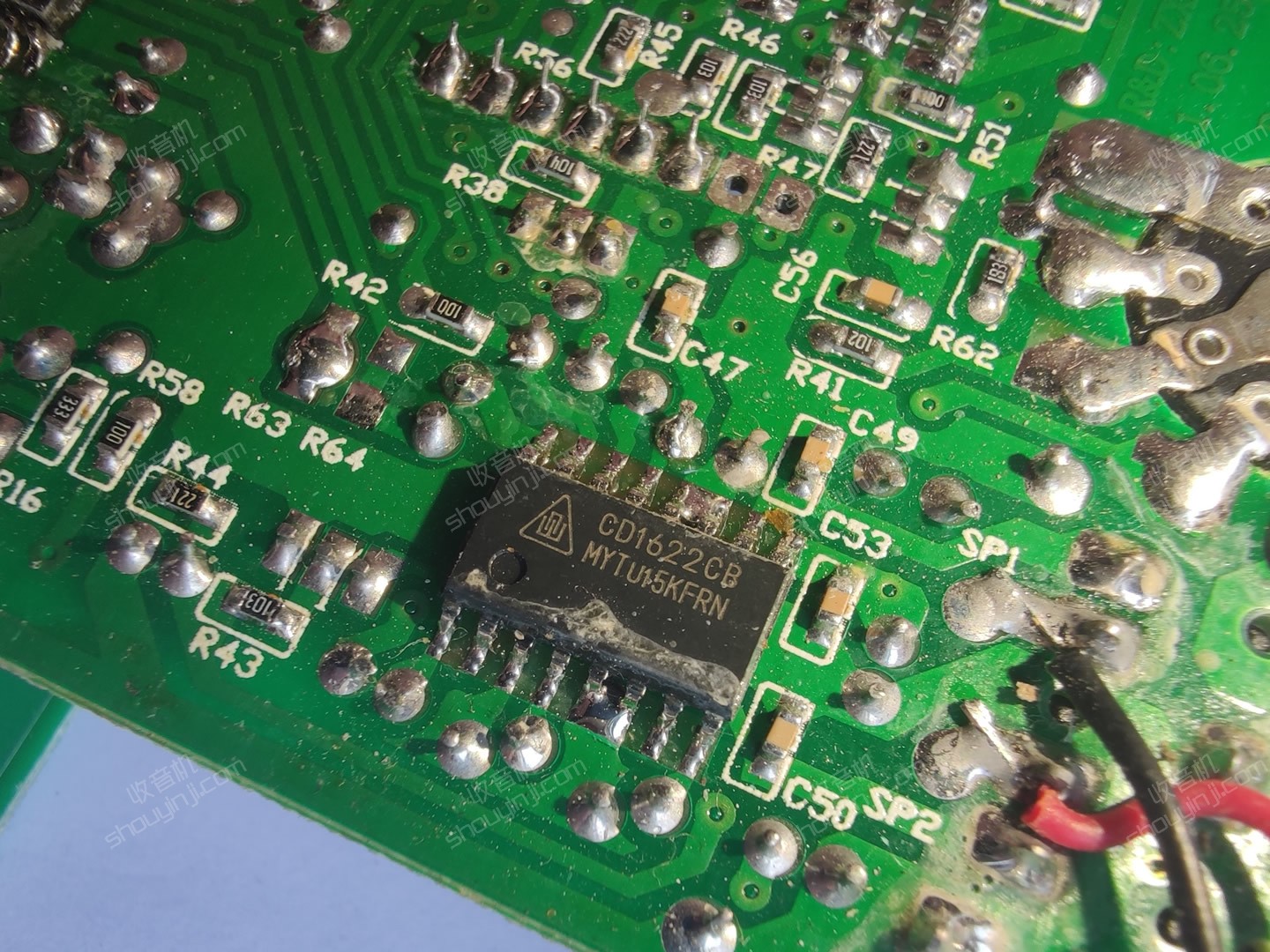

CD1622CB 110mW×2双通道/320mW BTL 音频功率放大电路

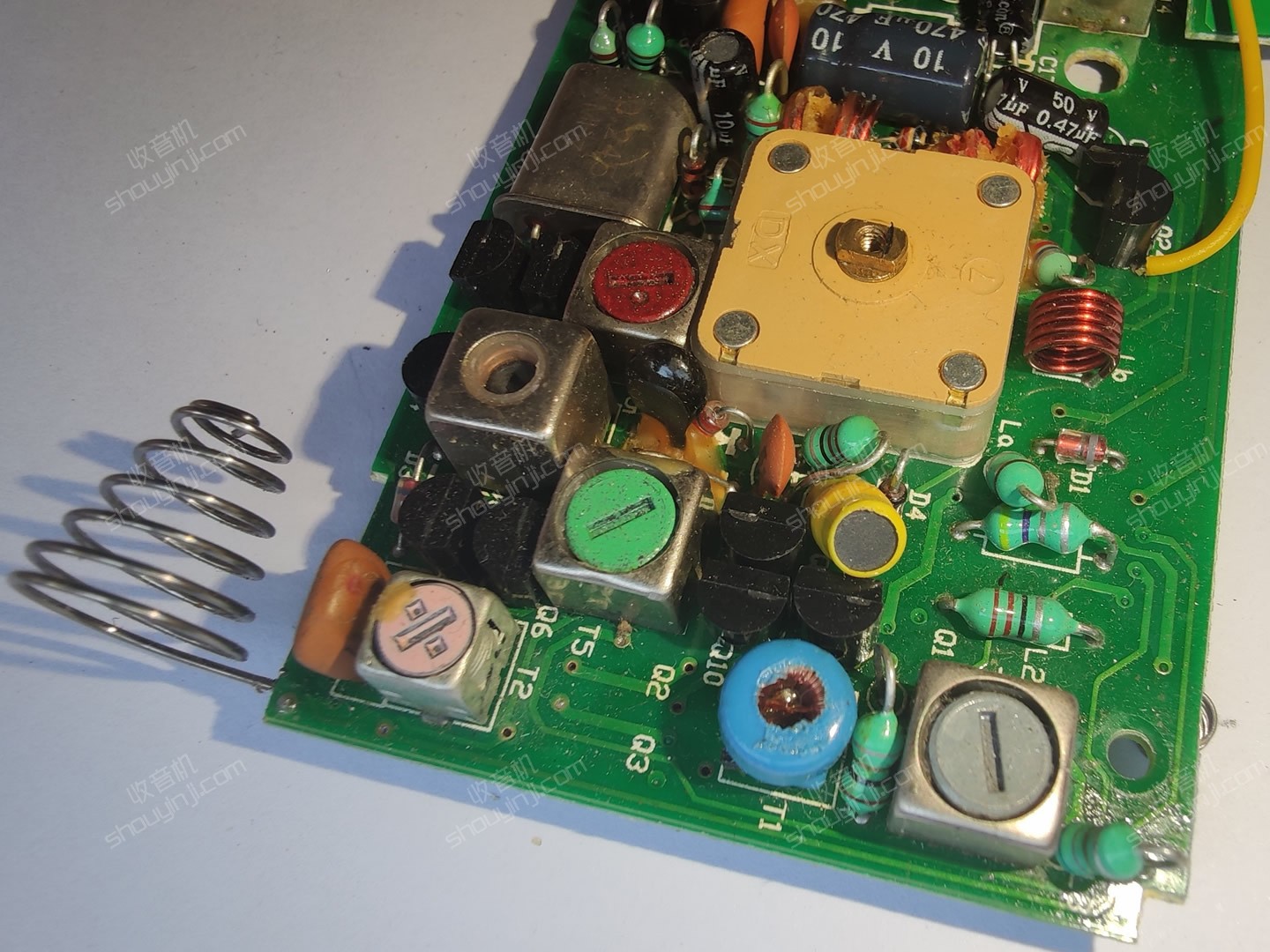

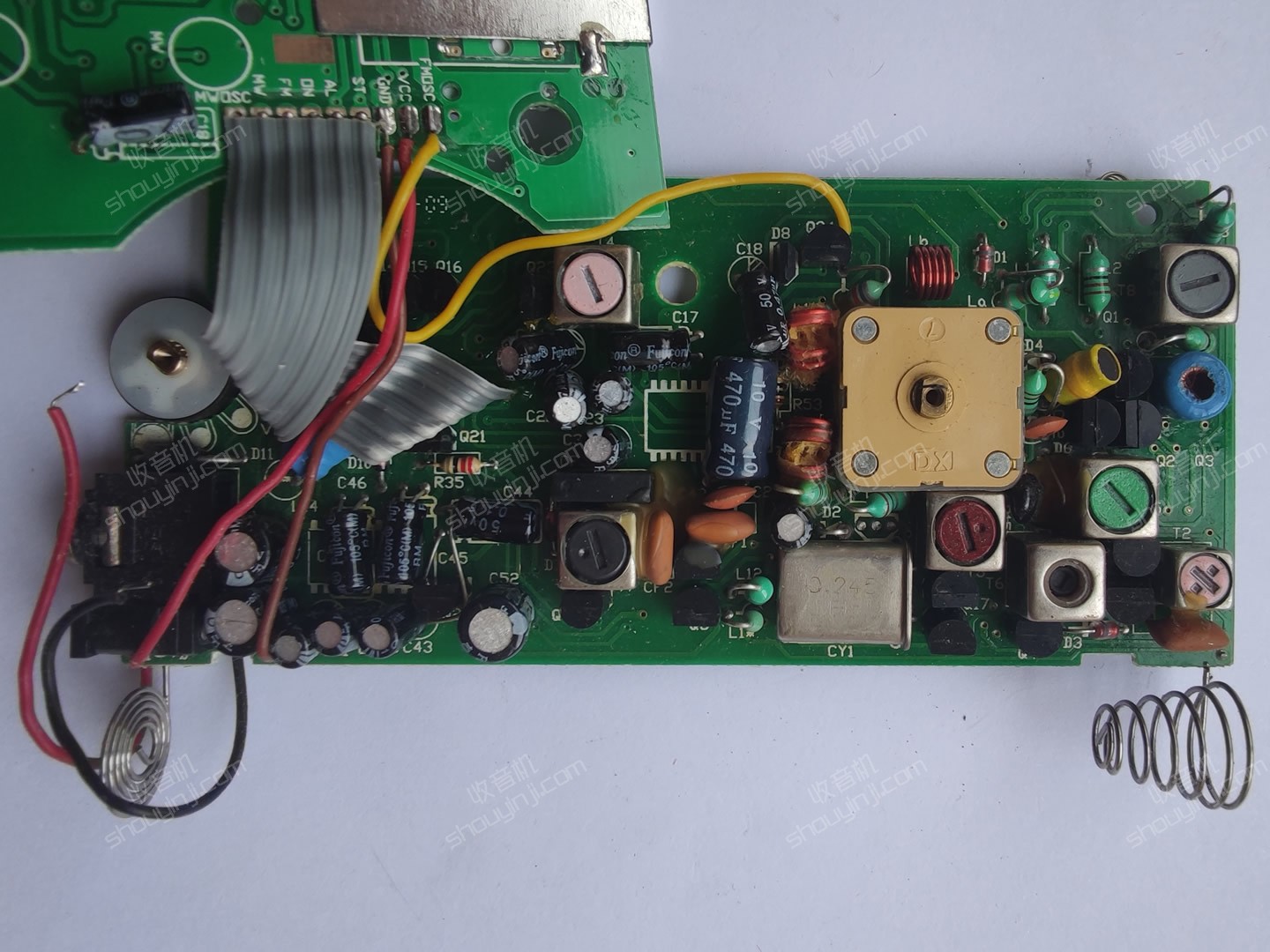

电板正面

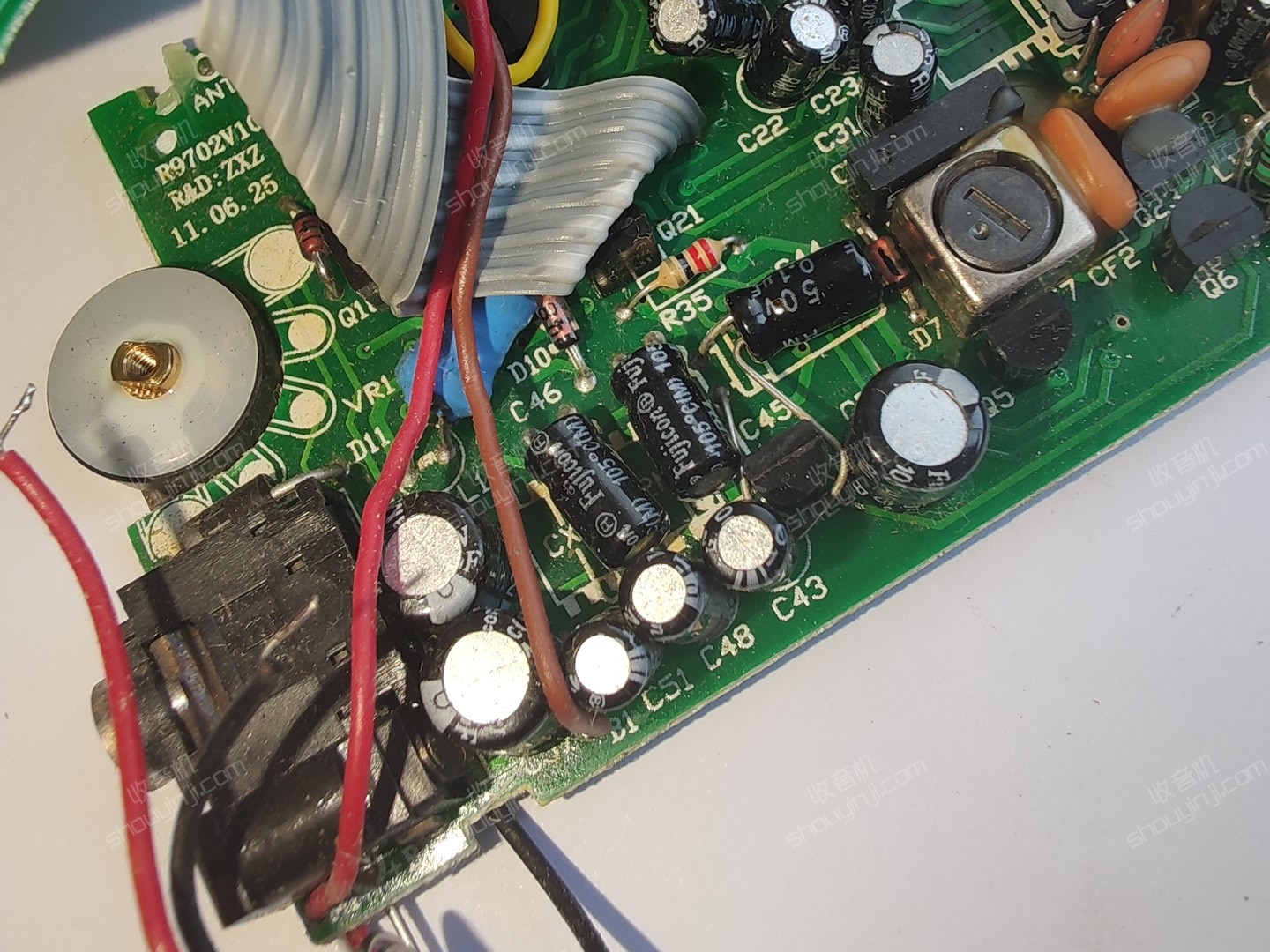

2011年6月25日生产

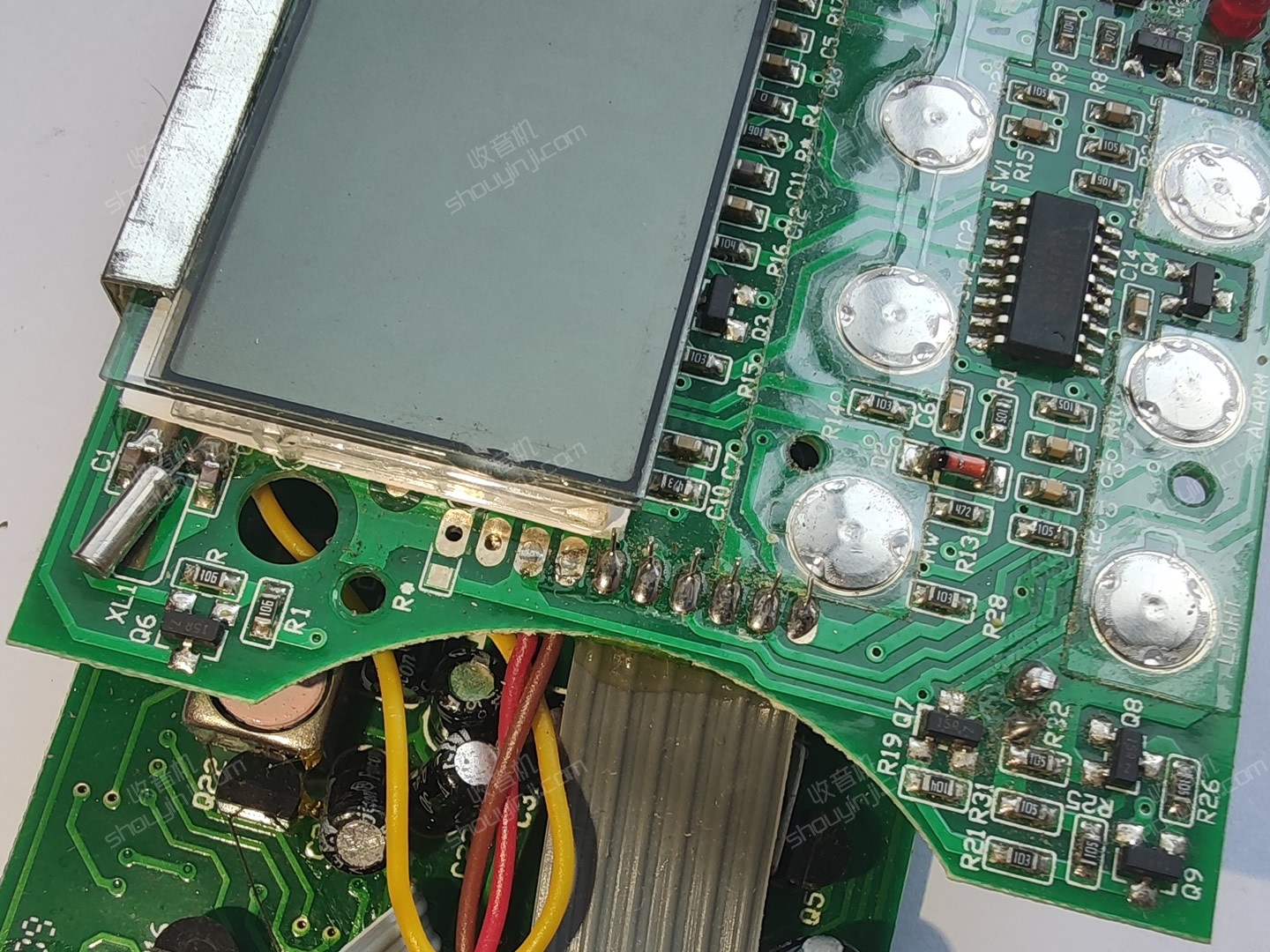

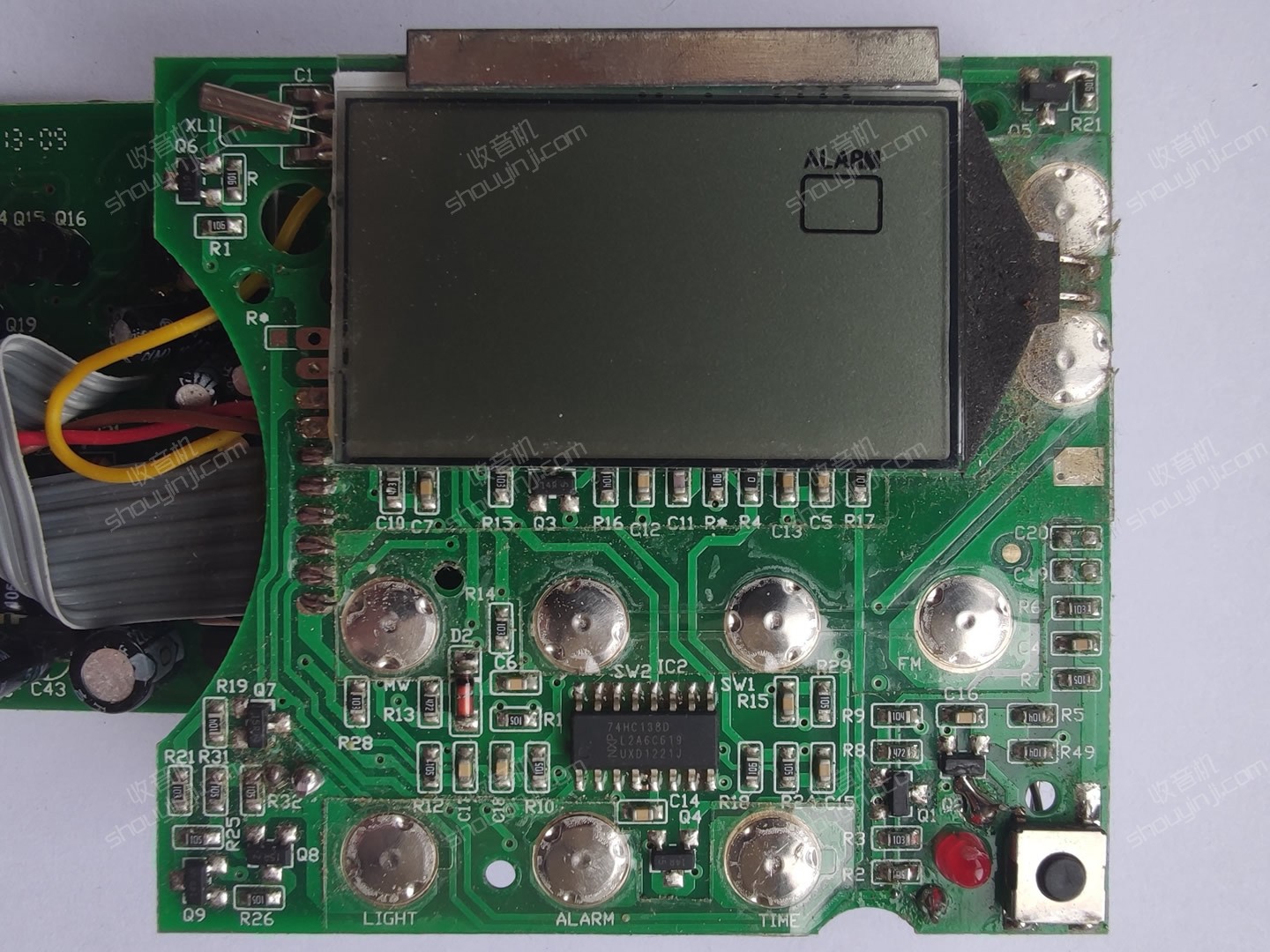

LCD屏下面有一个“牛屎芯”,驱动显示液晶屏的


74HC138D 线路解码器/解复用器

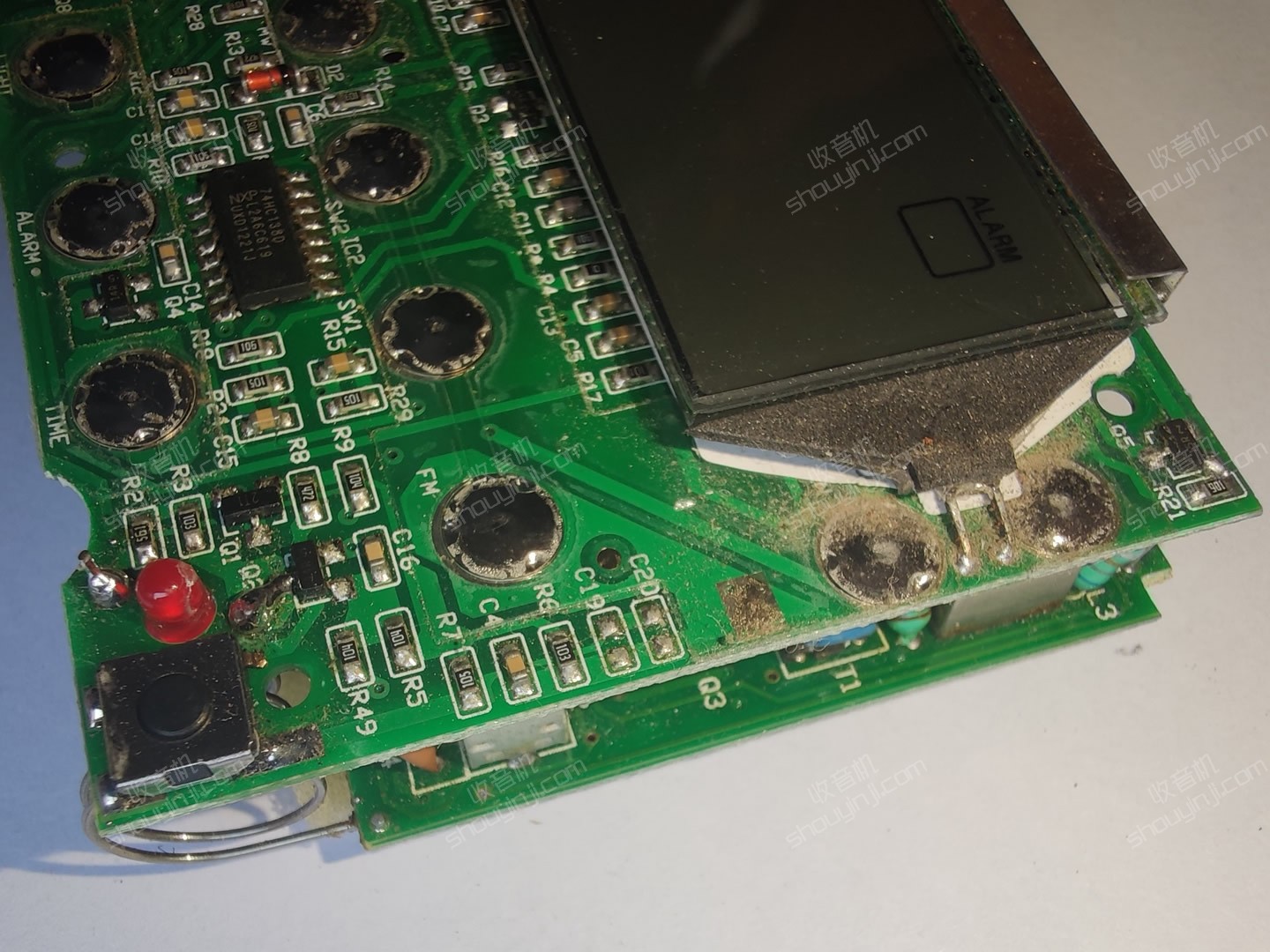

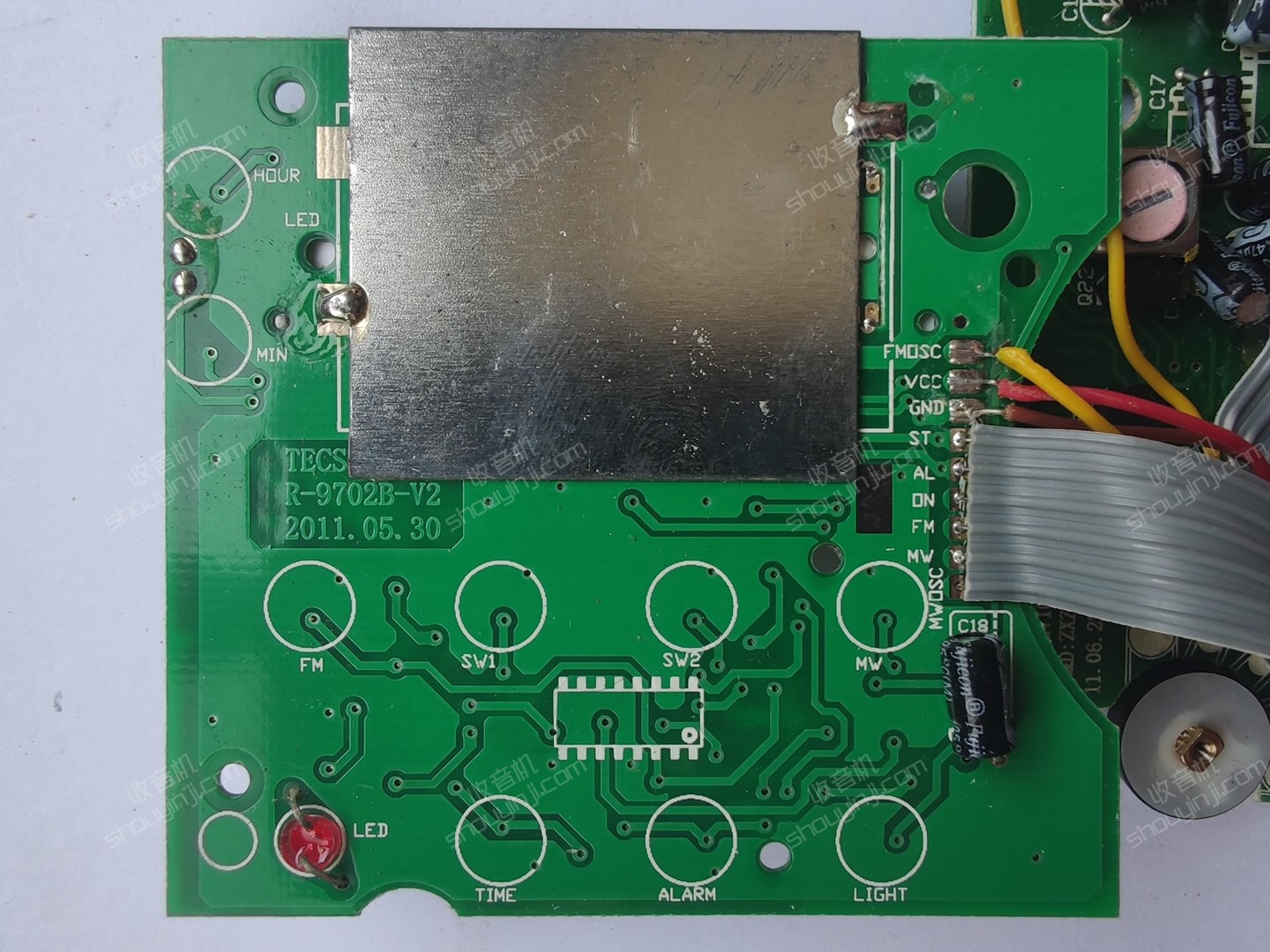

控制板背面

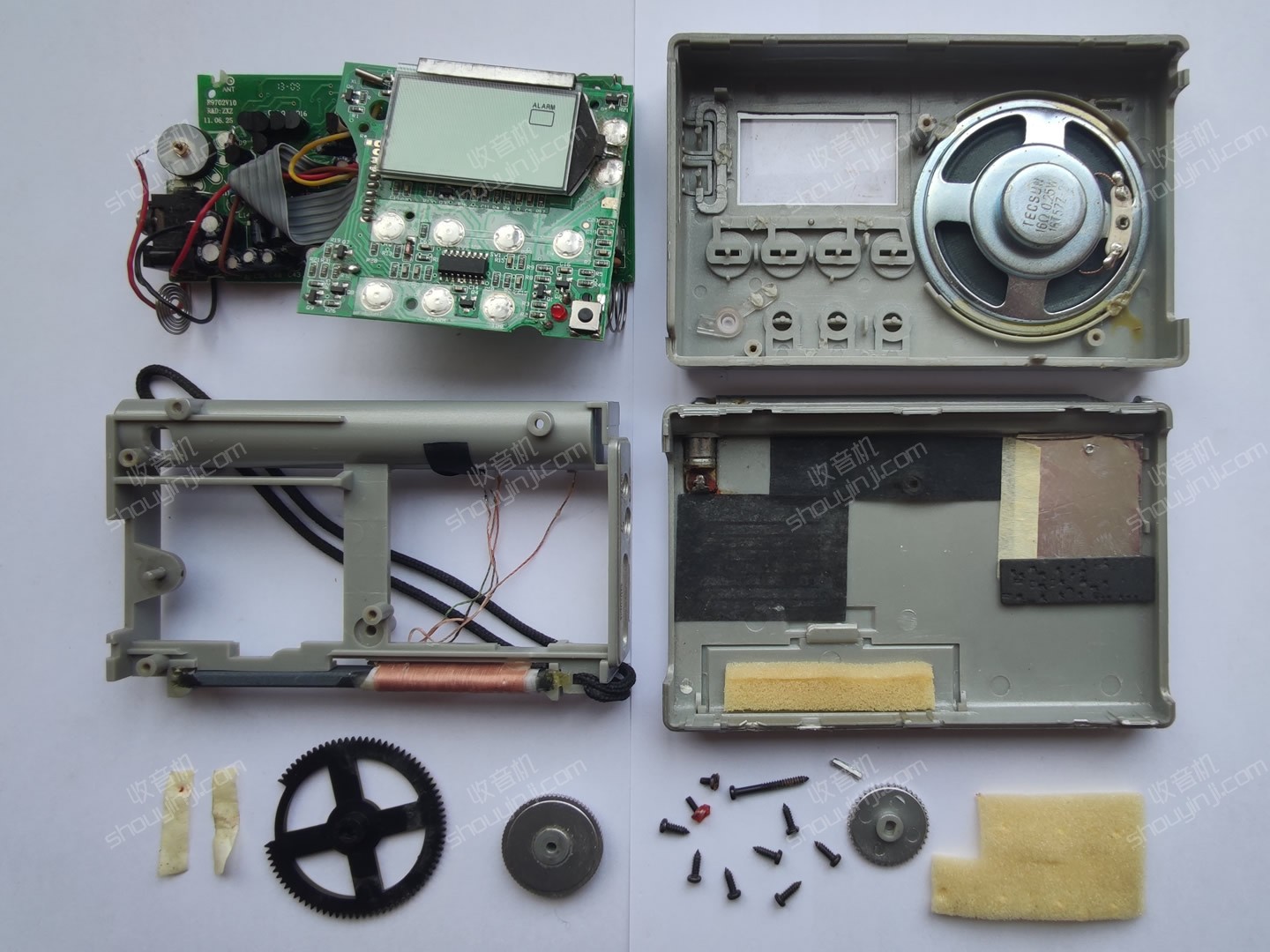

集合照
分享到:
回复

使用道具 举报

回复|共 2 条

sumba

发表于 2021-2-18 08:41:06 来自手机 | 显示全部楼层 | 发消息

这机器我有一台,效果不好,声音不好,声音还小。不知道是不是个案。
回复

使用道具 举报

吸音机

发表于 2023-5-22 20:03:48 | 显示全部楼层 | 发消息

sumba 发表于 2021-2-18 08:41
这机器我有一台,效果不好,声音不好,声音还小。不知道是不是个案。

我收了一台也一样 效果不好
我看这机子主板比较薄 没一点档次感
