[拆机修机]
索尼/SONY SRF-35W FM/AM收音机拆机
累计签到：184 天
连续签到：1 天
版主

威望：697
金钱：4507
贡献：12
魅力：0
赫币：372600
在线时间：1458 小时
注册时间：2020-8-31
最后登录：2024-4-16
|
SONY小机，很实在的用料。
正面

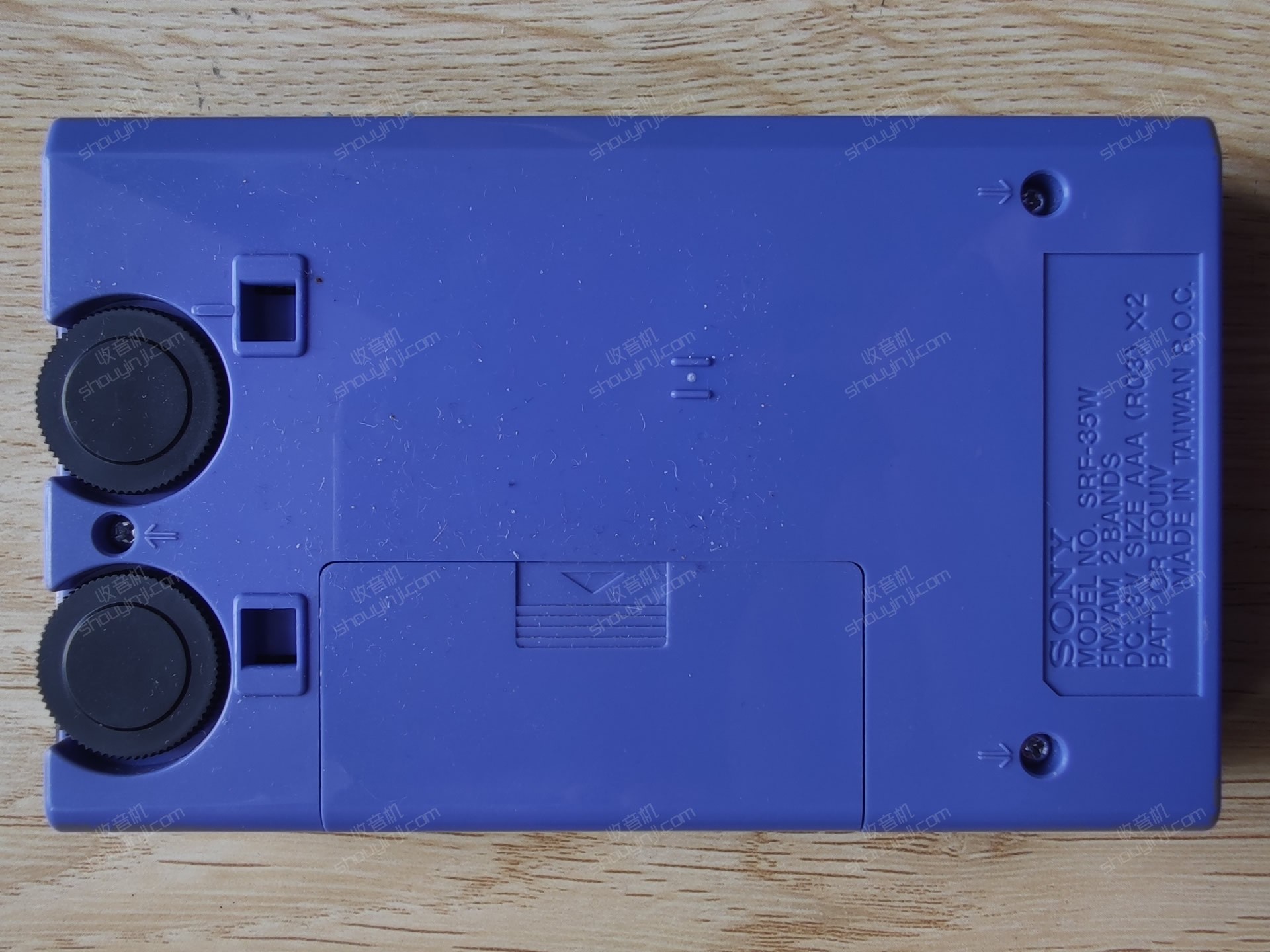

反面
拆下背夹后

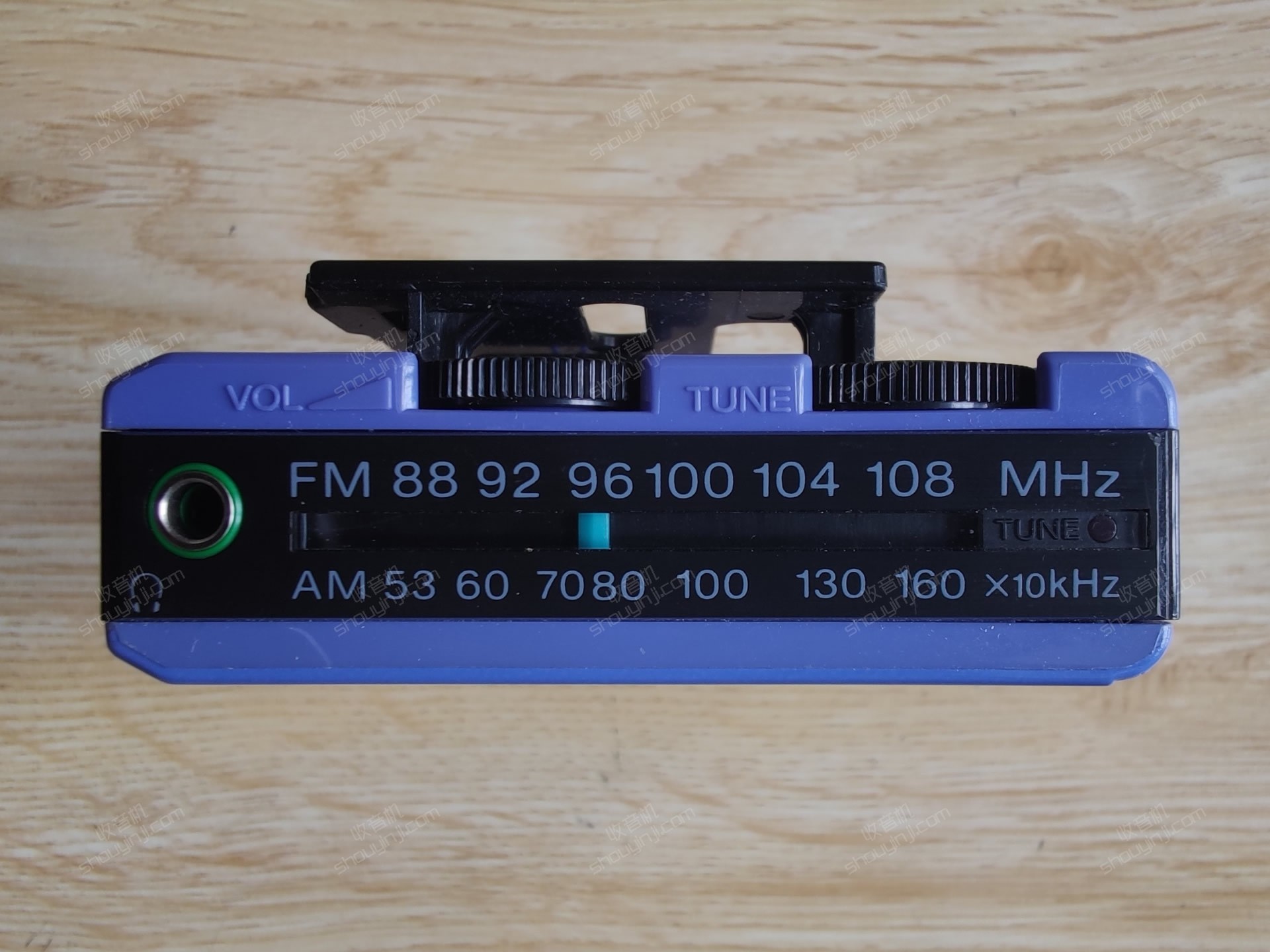

耳机输出、音量旋钮、调谐旋钮、指针盘
波段选择 FM/AM

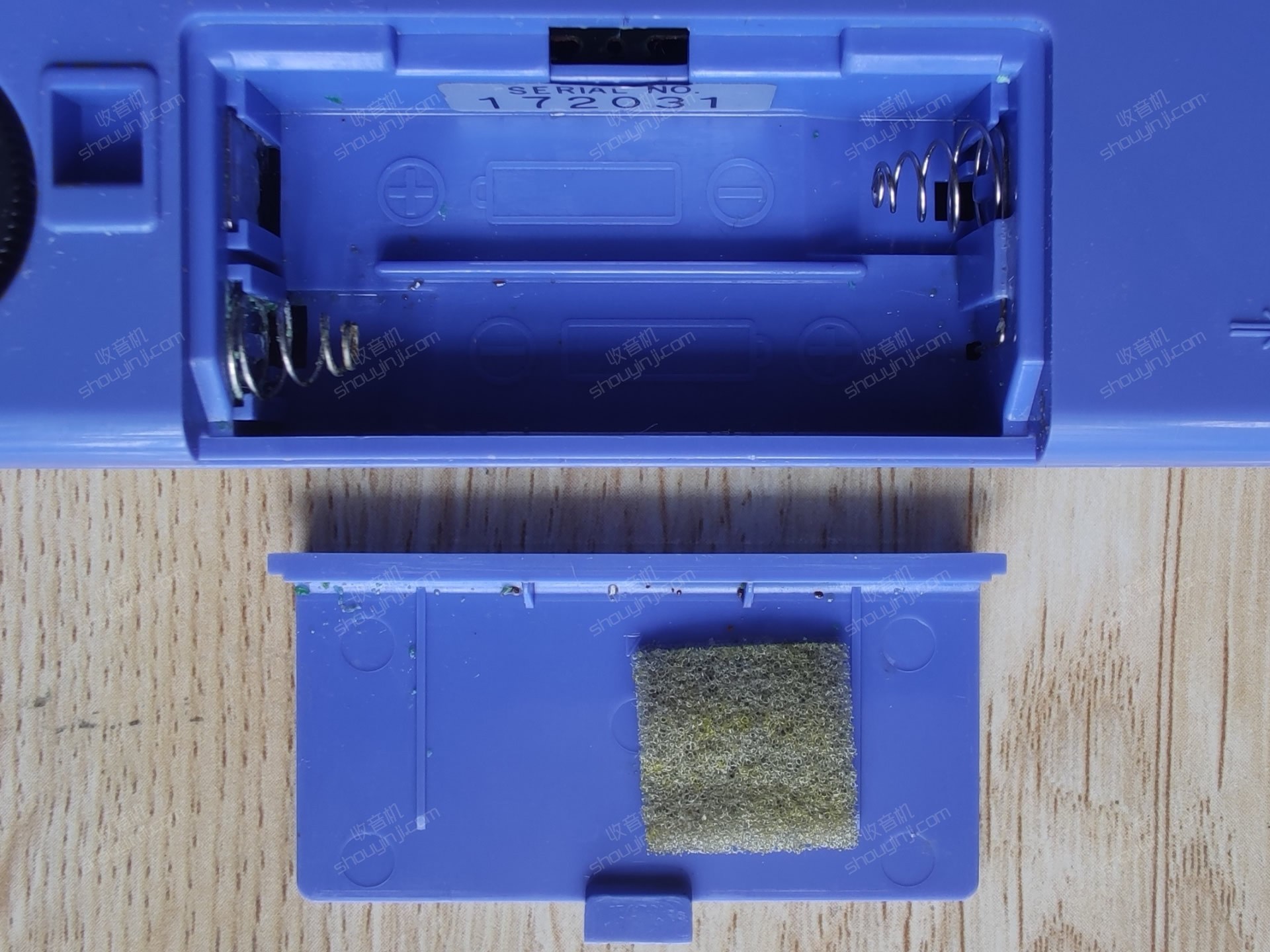

使用两节7#电池
拧下三颗螺丝就拆开了
面板里面

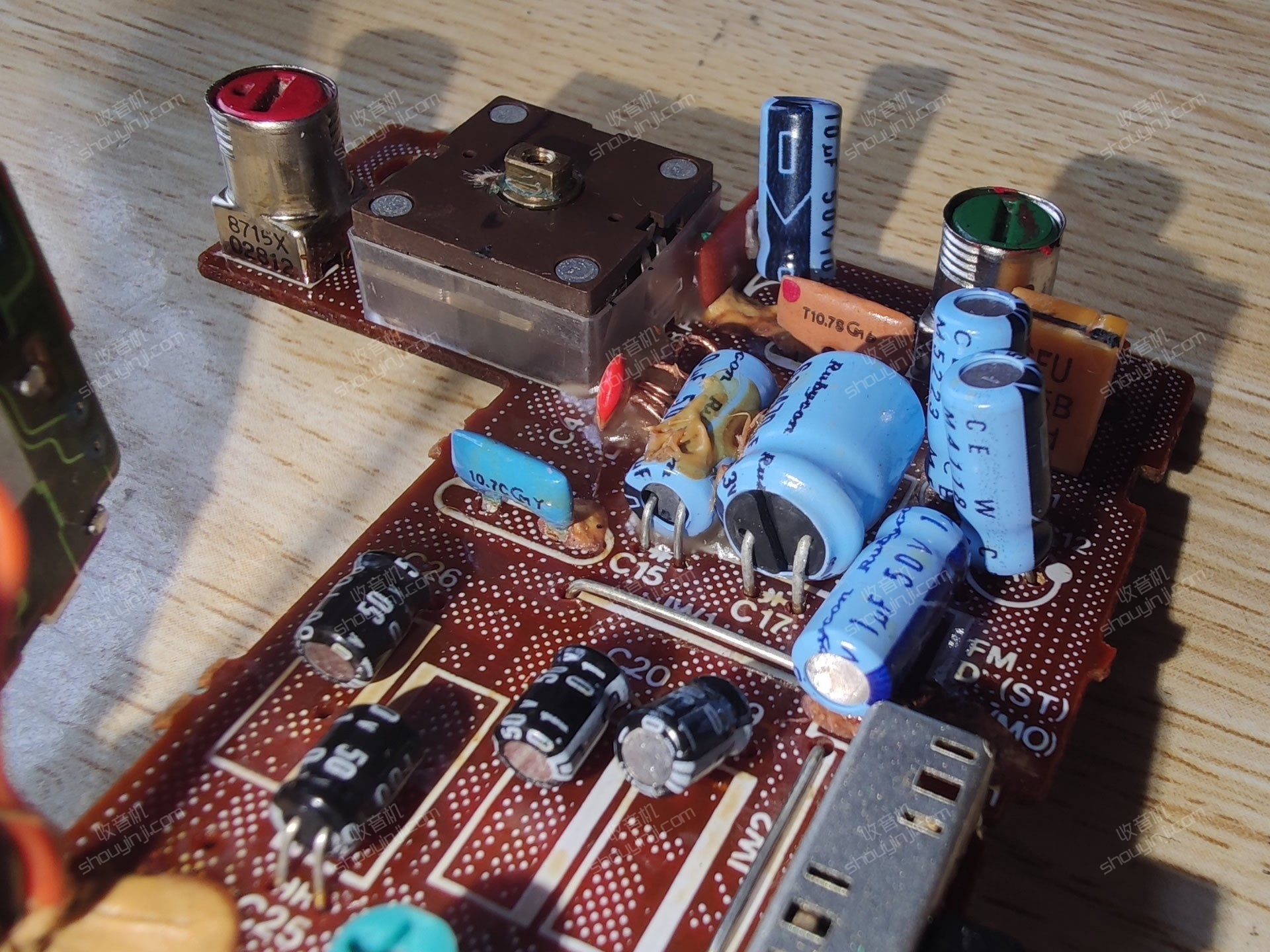

密密麻麻的元器件

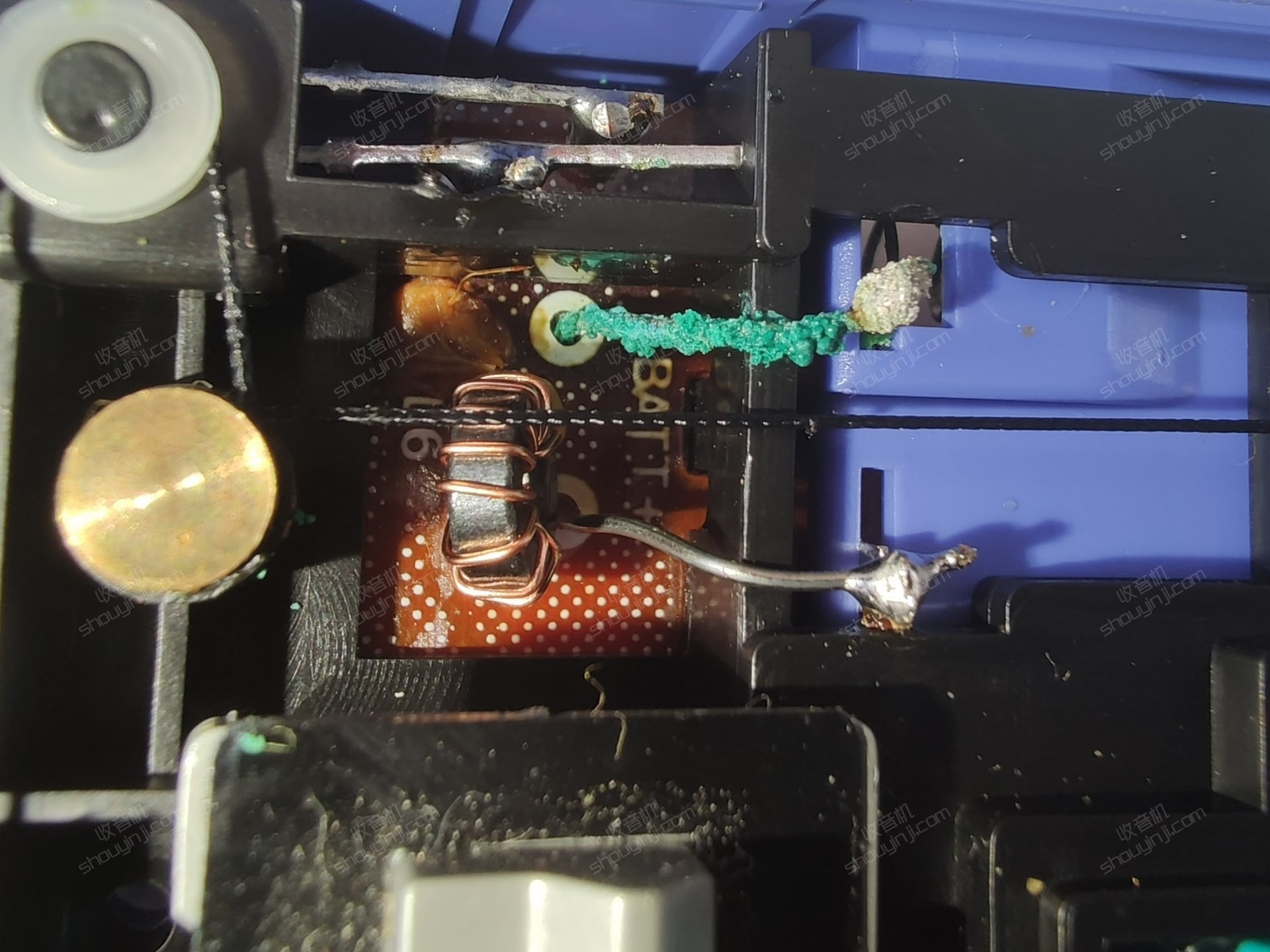

电池负极导线“生霉”了

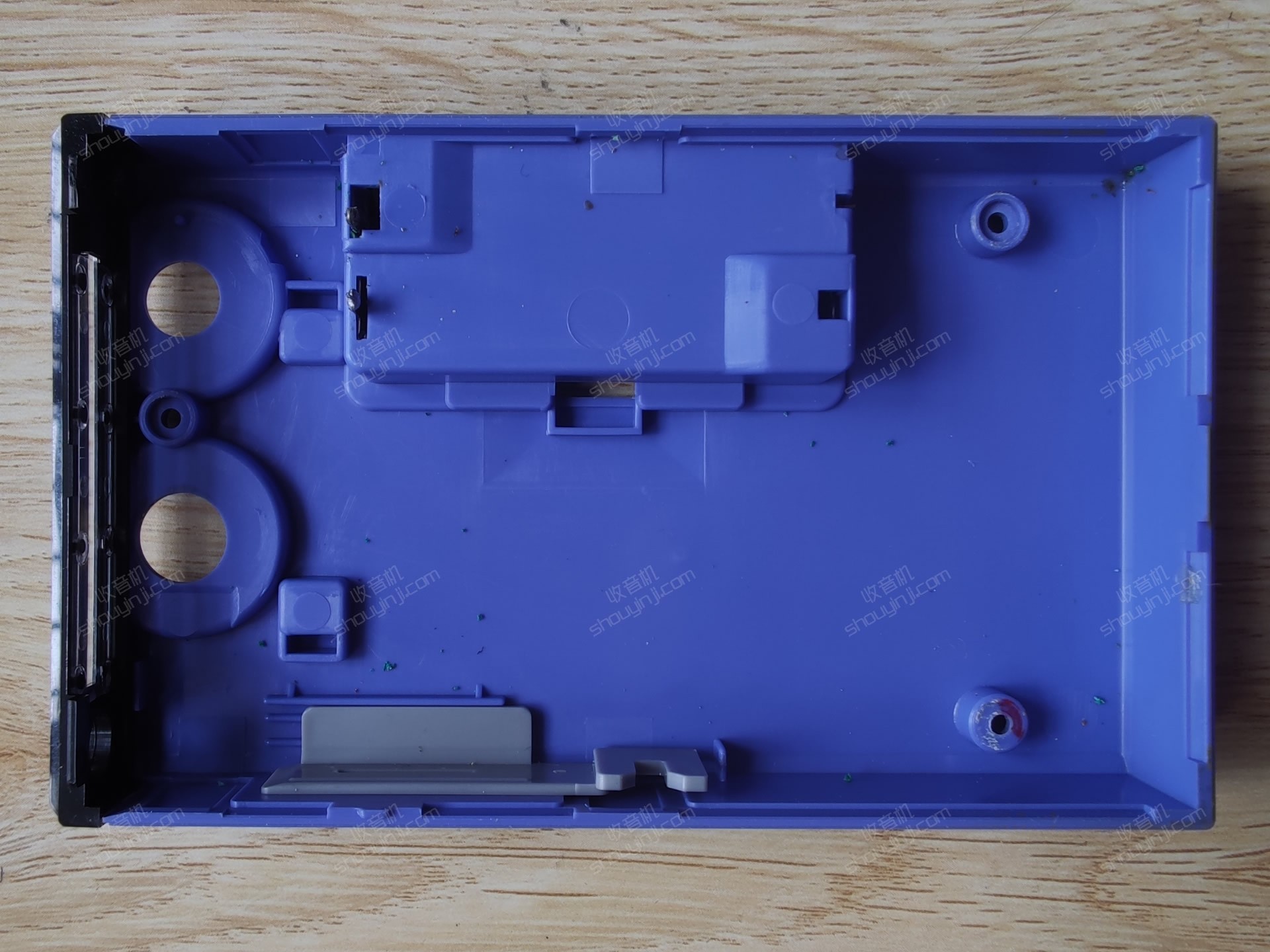

后盖里面
这种工艺少见，整块的结合体

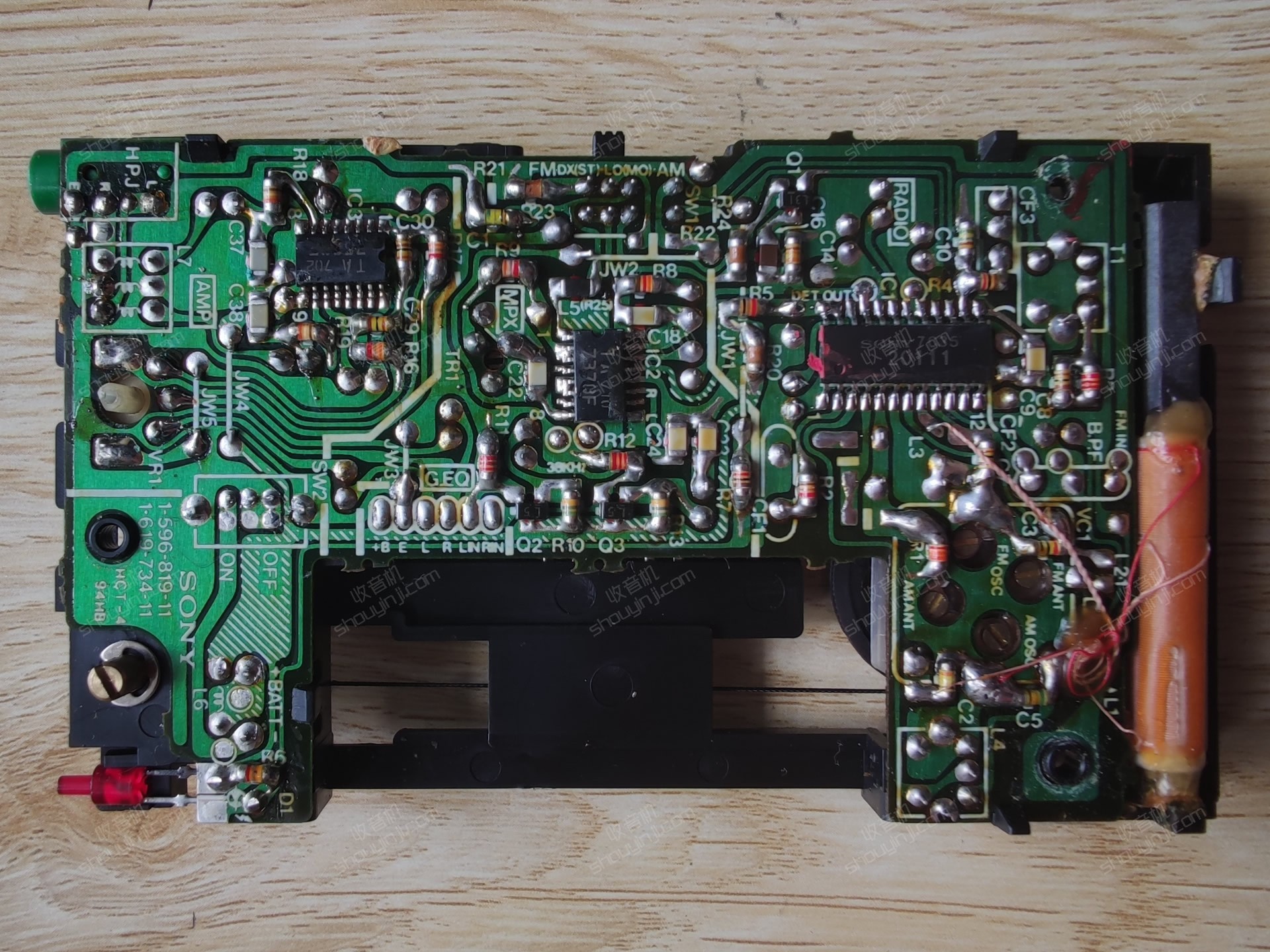

电板背面
|
|
|
|
|
|
|
|
|
|
累计签到：184 天
连续签到：1 天
版主
威望：697
金钱：4507
贡献：12
魅力：0
赫币：372600
在线时间：1458 小时
注册时间：2020-8-31
最后登录：2024-4-16
|
电板支架
磁棒天线 55mm*8mm*5mm

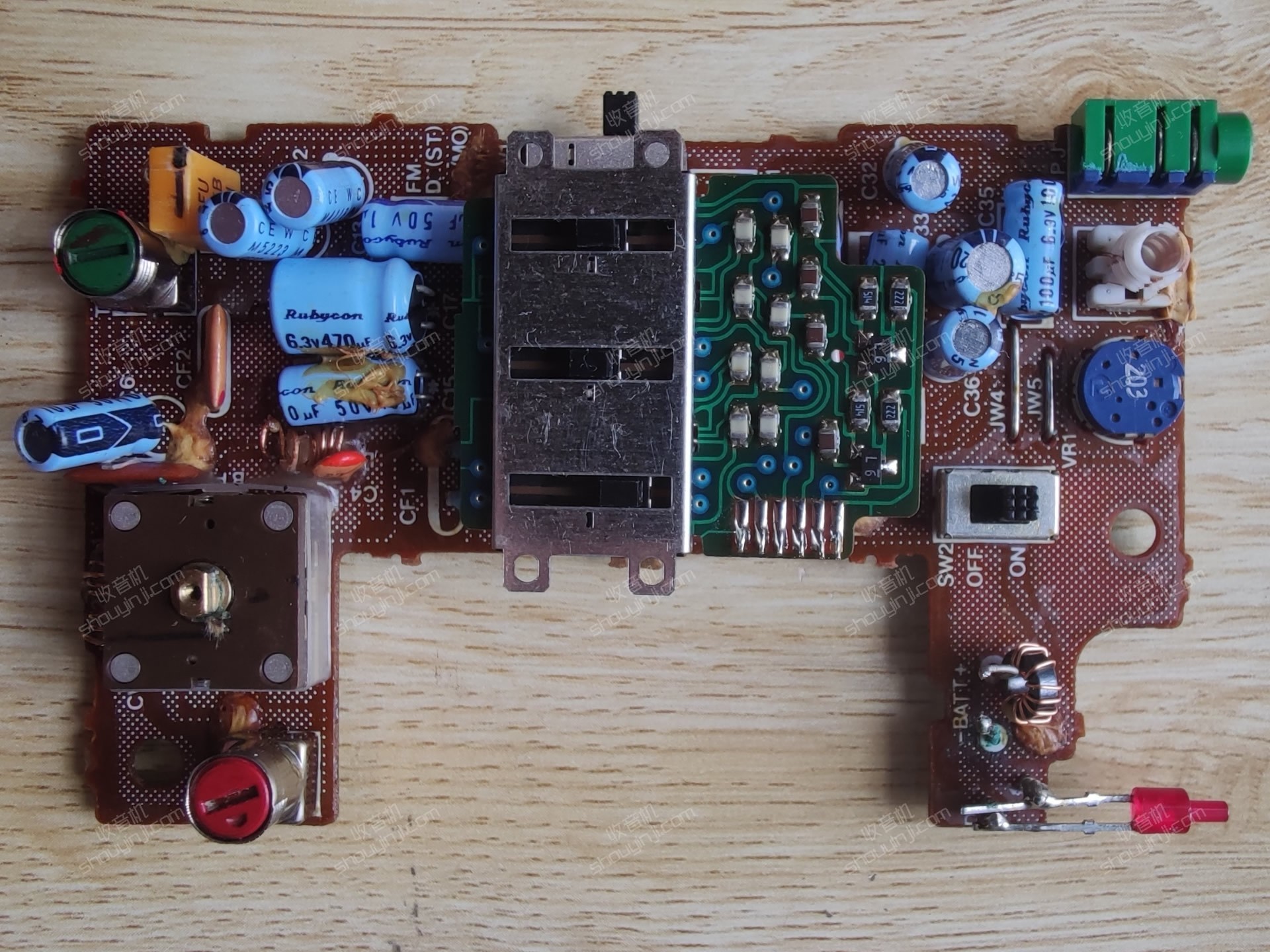

电板背面
TA7688F双信道立体声耳机驱动IC
TA7370F未查到型号资料
CXA20111收音机芯片
三段均衡调节

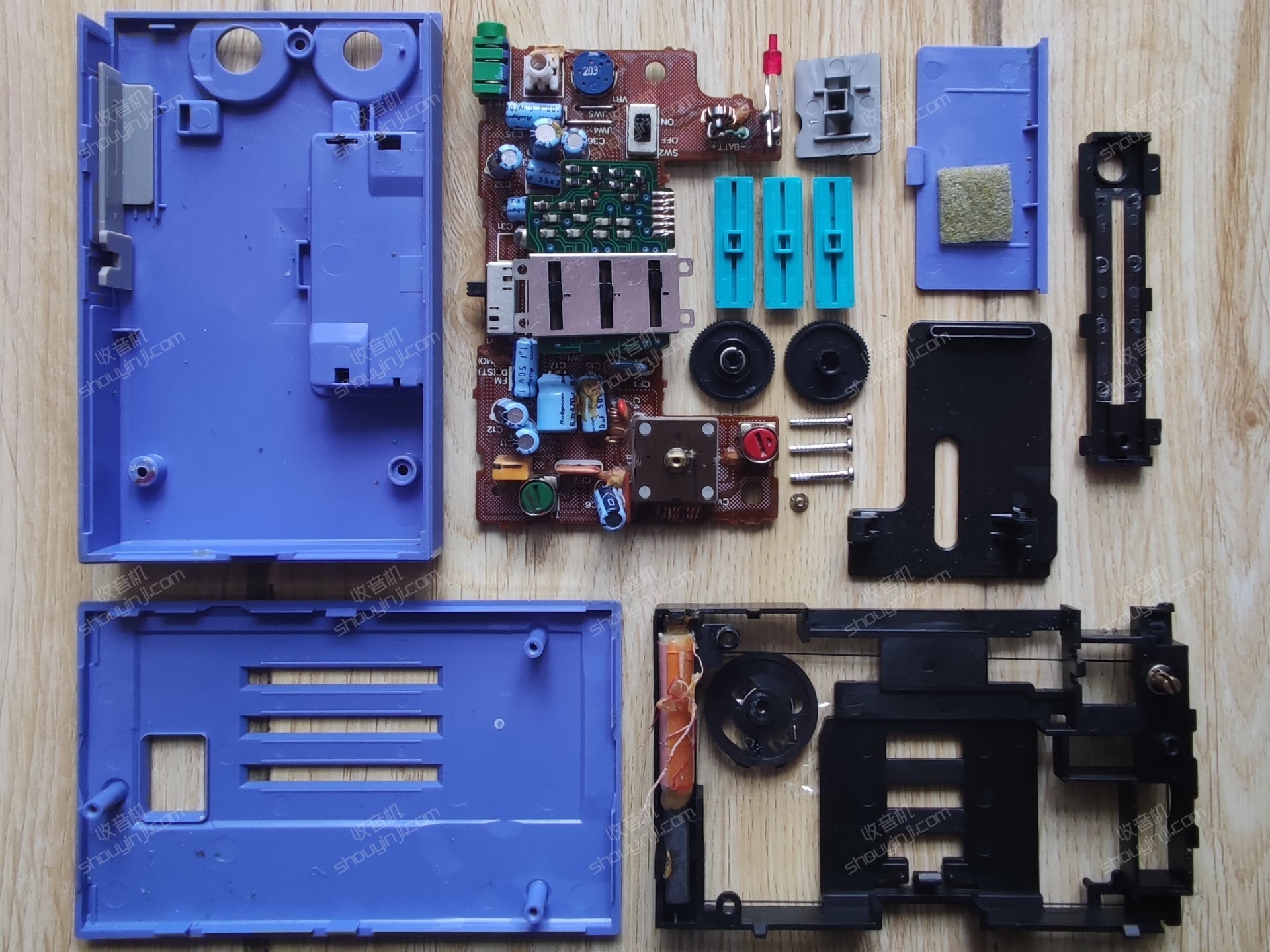

集合照
|
|
|
|
|
|
|
|
|
|
