德劲/DEGEN DE102 AM/FM立体声收音机拆机
累计签到:184 天 连续签到:1 天
版主
威望:698
金钱:4321
贡献:12
魅力:0
赫币:372880
在线时间:1461 小时
注册时间:2020-8-31
最后登录:2024-4-19
|
这小机挺好玩的,可以连外置小音箱,接收效果很好,带BASS音效!
正面
背面

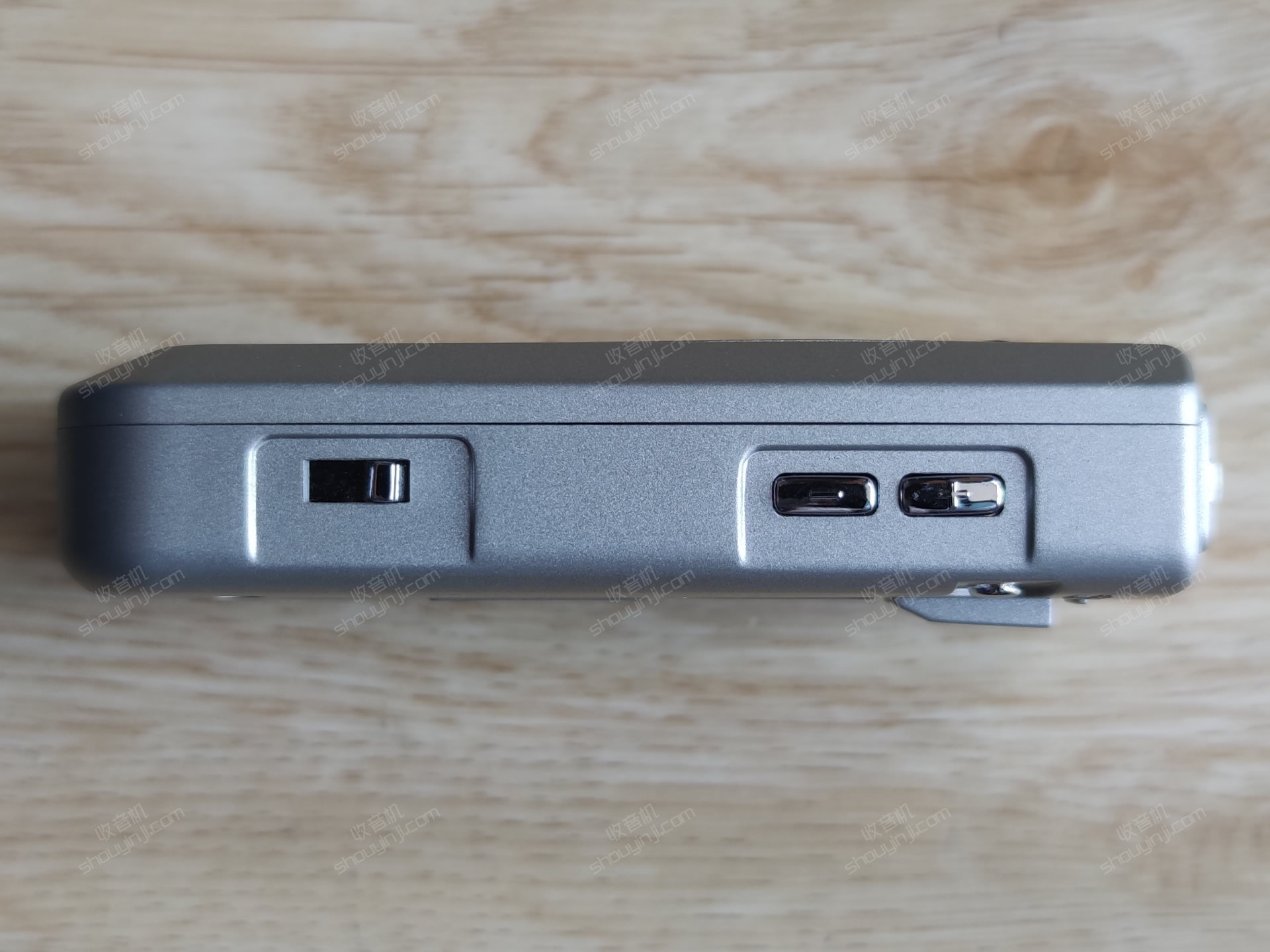

单声道/立体声/重低音、按键调台

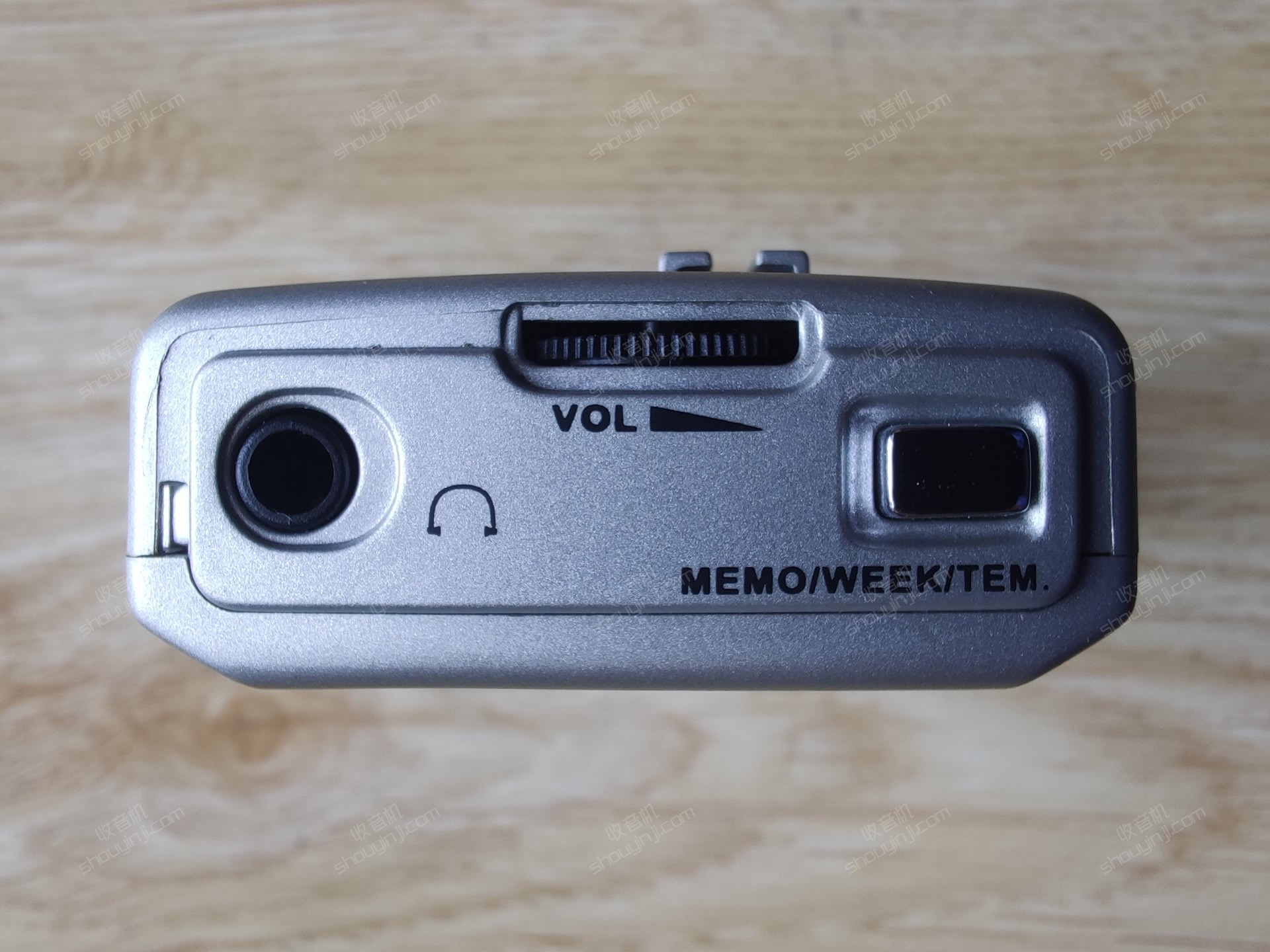

耳机输出、音量旋钮、时间设置
使用两节7#电池
拧下两颗长螺钉,轻轻沿缝隙撬开

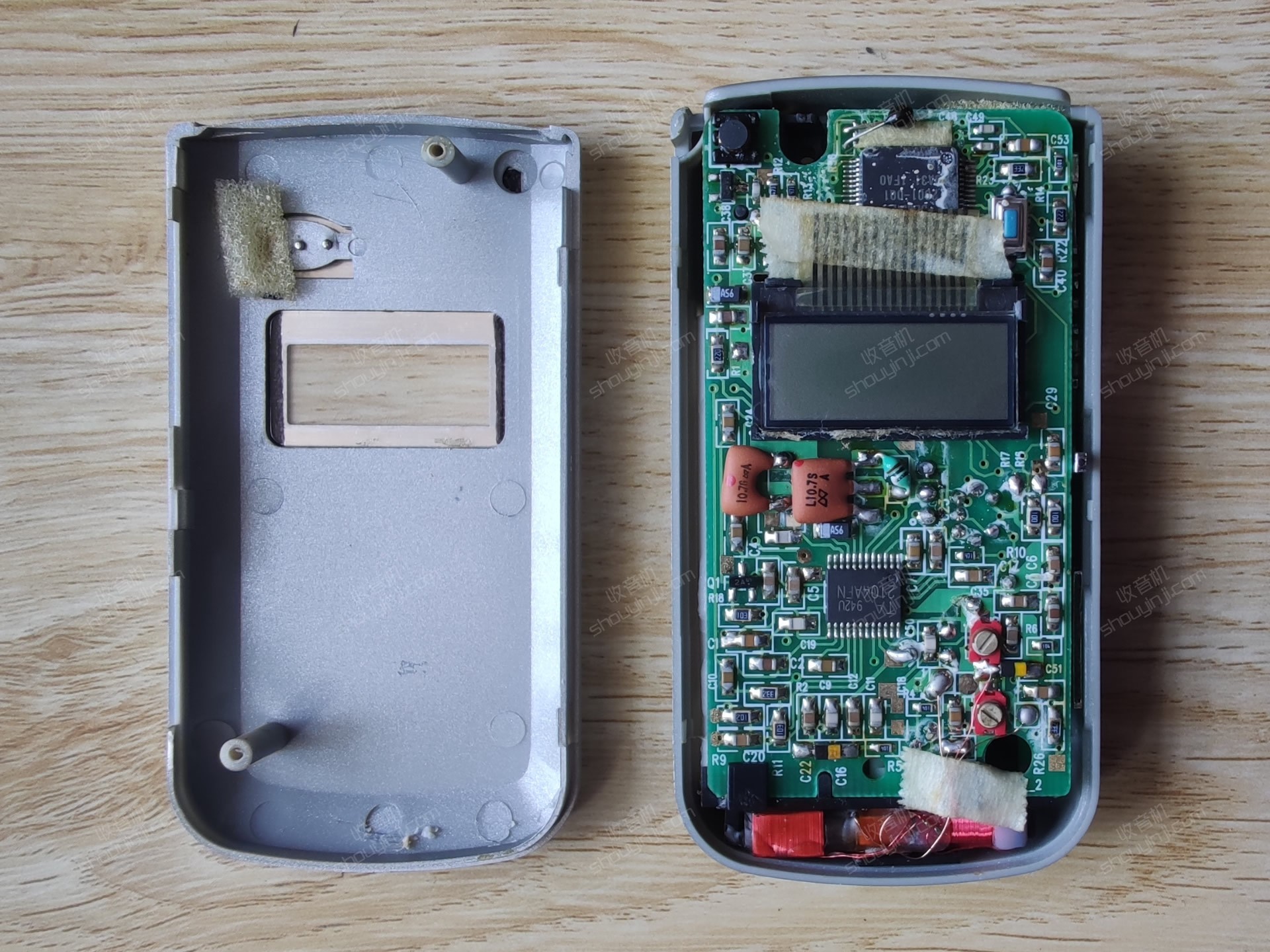

前盖内
塞得满满的
主板已经拆下

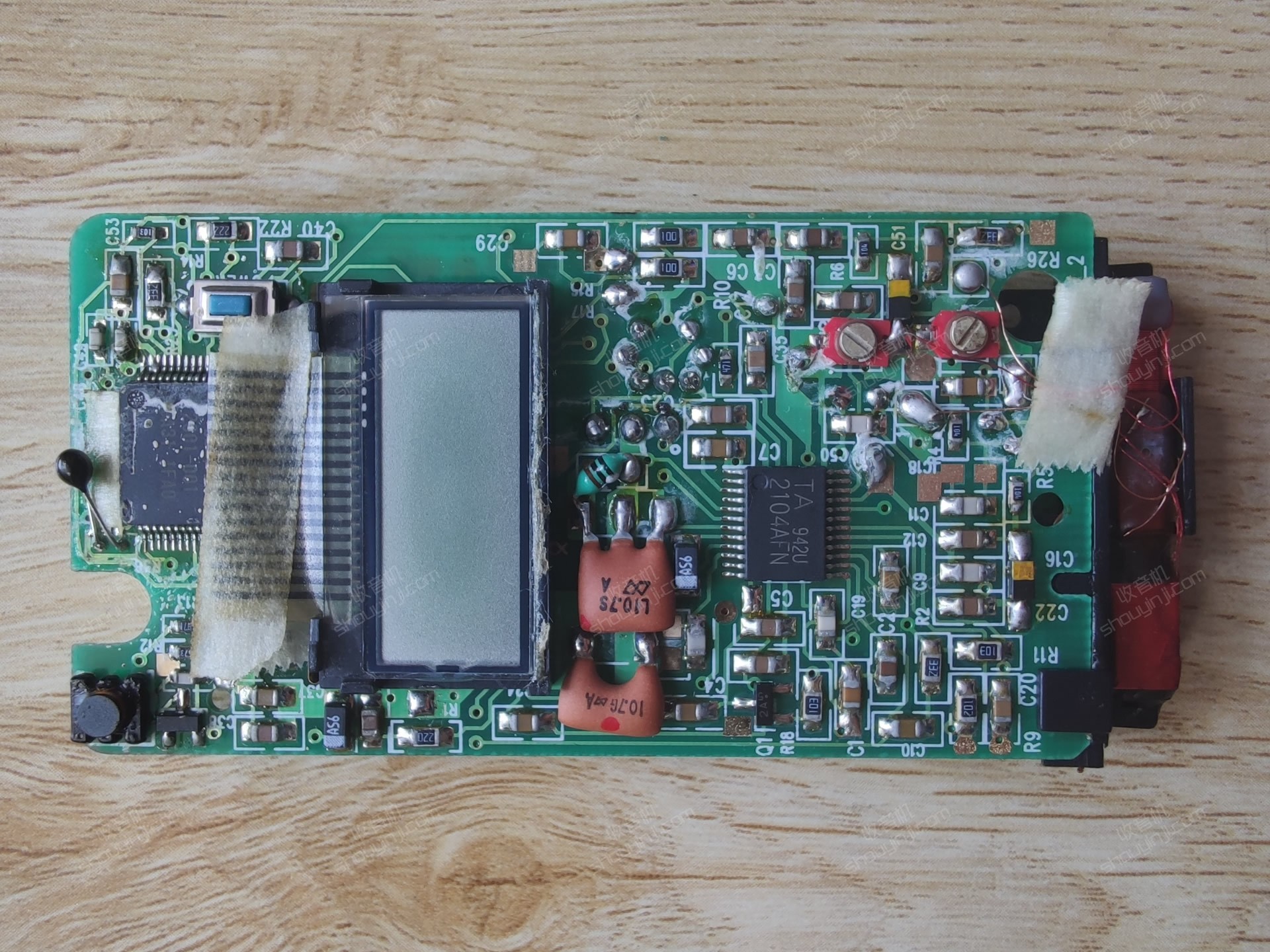

TA2104AFN AM/FM收音机集成电路
DEGNE 2001-001这个是控制/驱动LCD液晶屏的
主板另一面

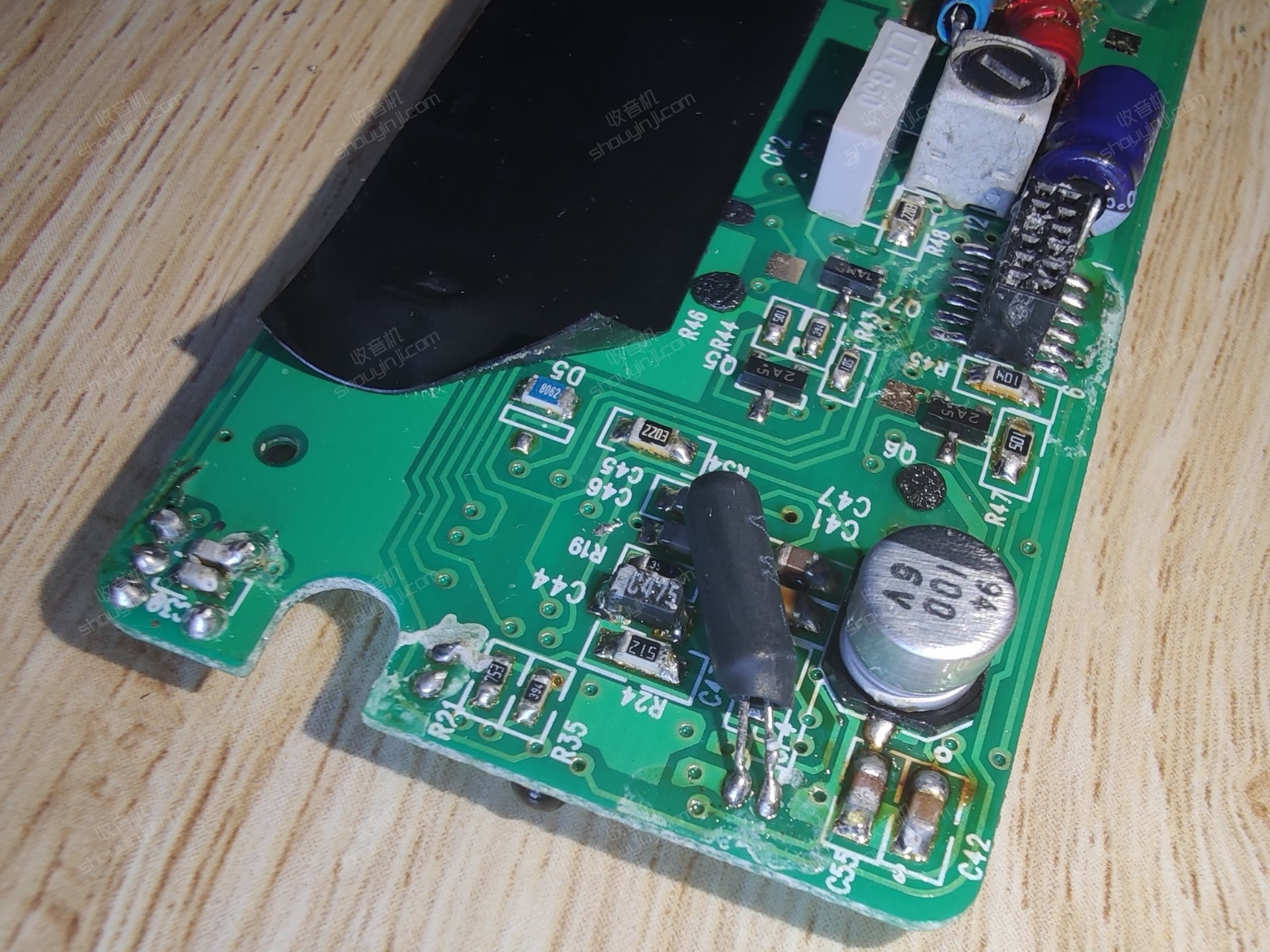

这颗I348三极管没查到参数;磁棒天线挺好的,不是现在的小机机那么细
双层电板,里面还有一块
后盖内

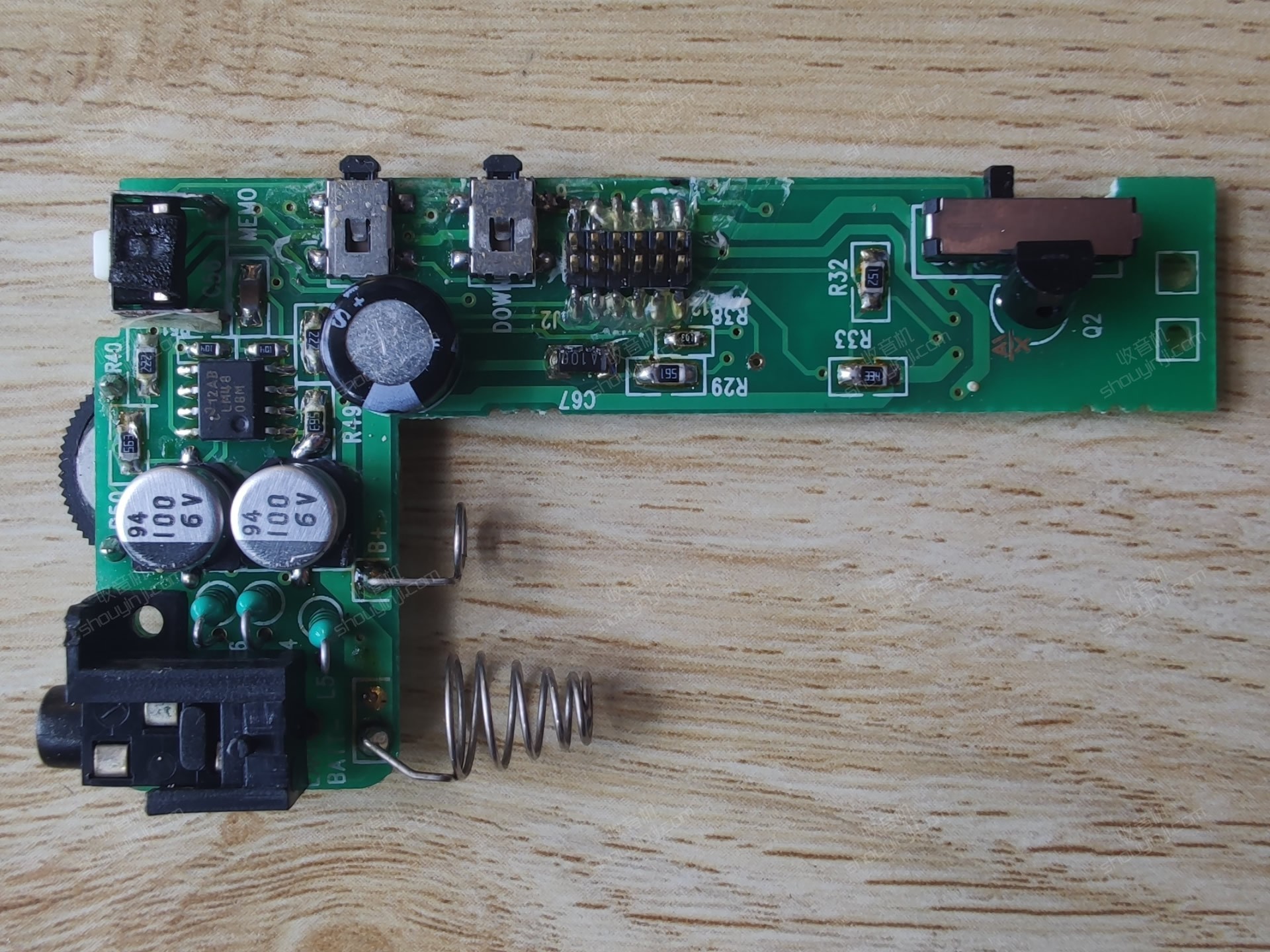

里层的电板

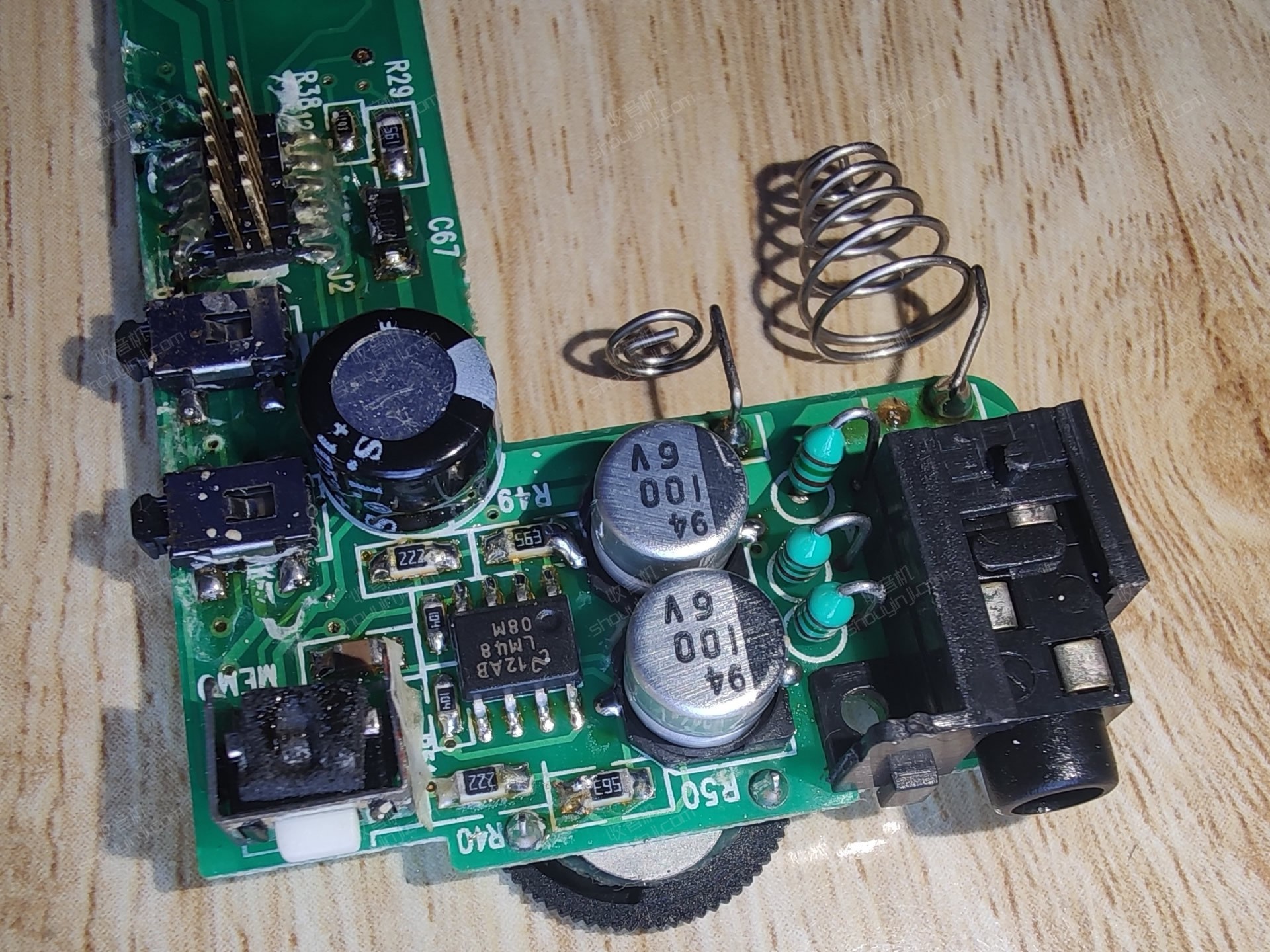

LM4808M音频功放

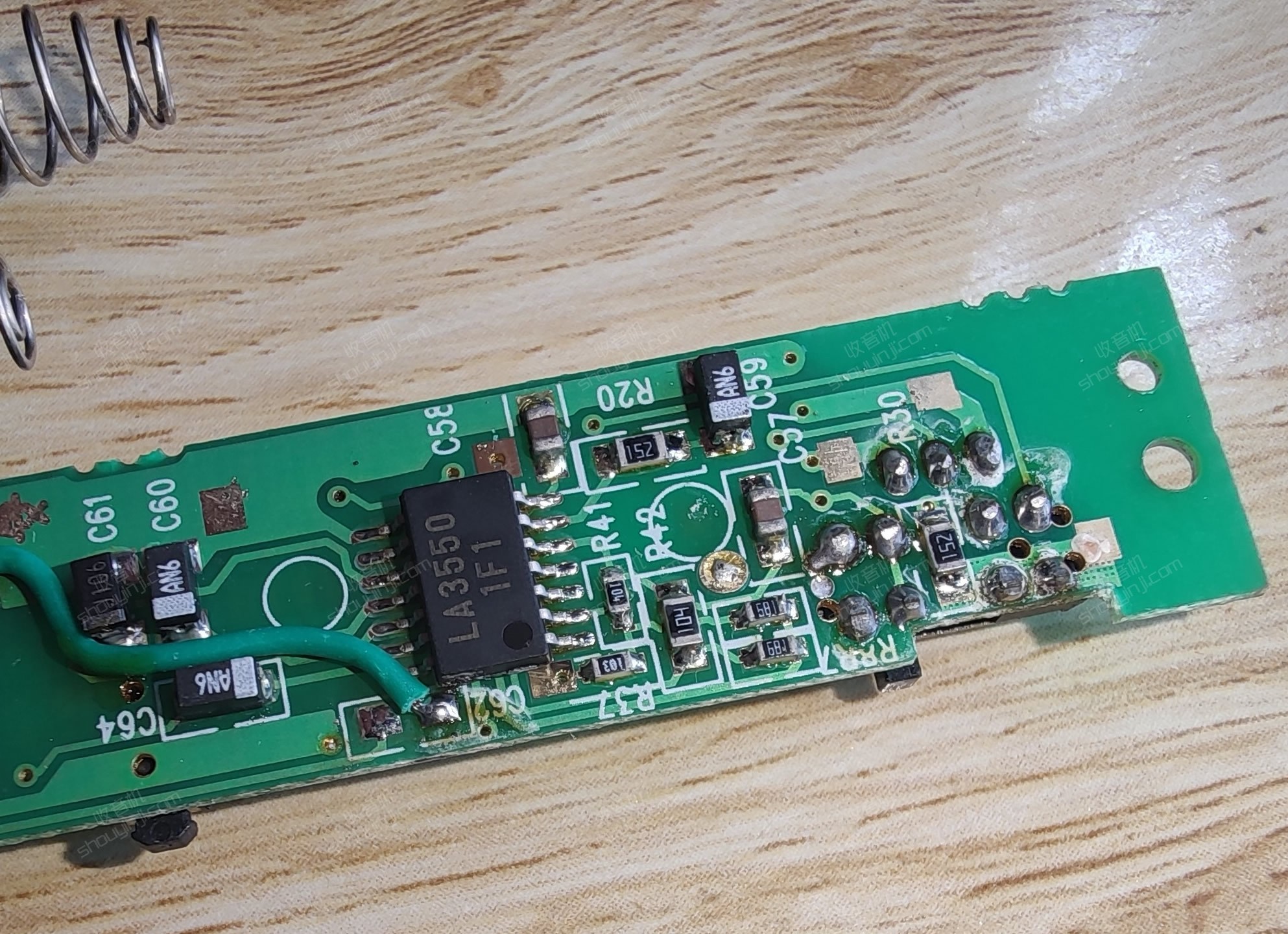

LA3550是音效集成电路?
集合照
|
|
|
|
|
|
