[拆机修机]
德劲 DE11 数字调谐调频立体声/中波/短波全波段收音机拆机
累计签到:200 天 连续签到:1 天 [LV.7]狂热米粉
版主

威望:708
金钱:4602
贡献:12
魅力:0
赫币:419103
在线时间:1523 小时
注册时间:2020-8-31
最后登录:2025-2-18
|
老机机里面塞满了元器件,不像现在DSP机型,电板上没啥东东可言!

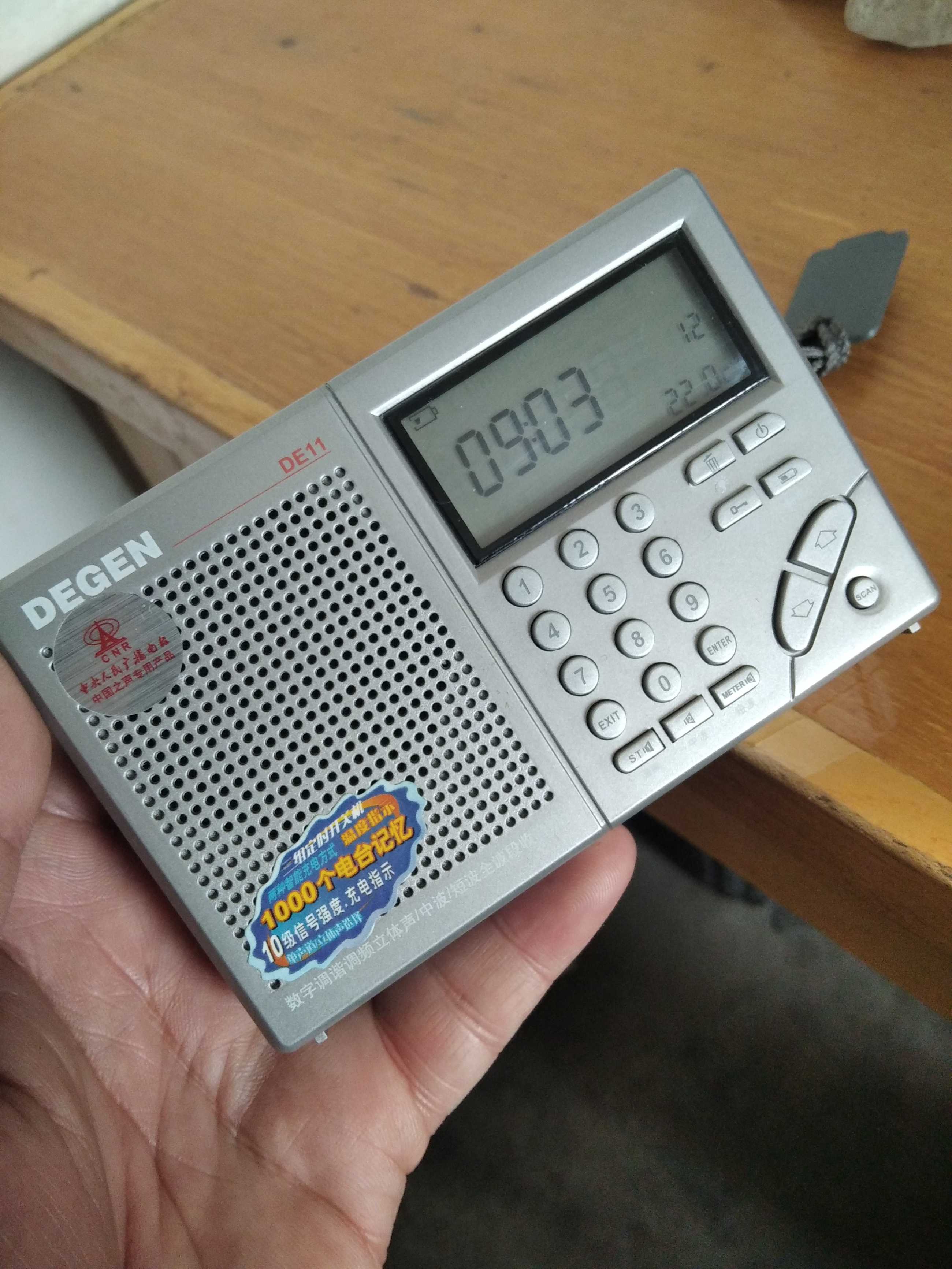

正面

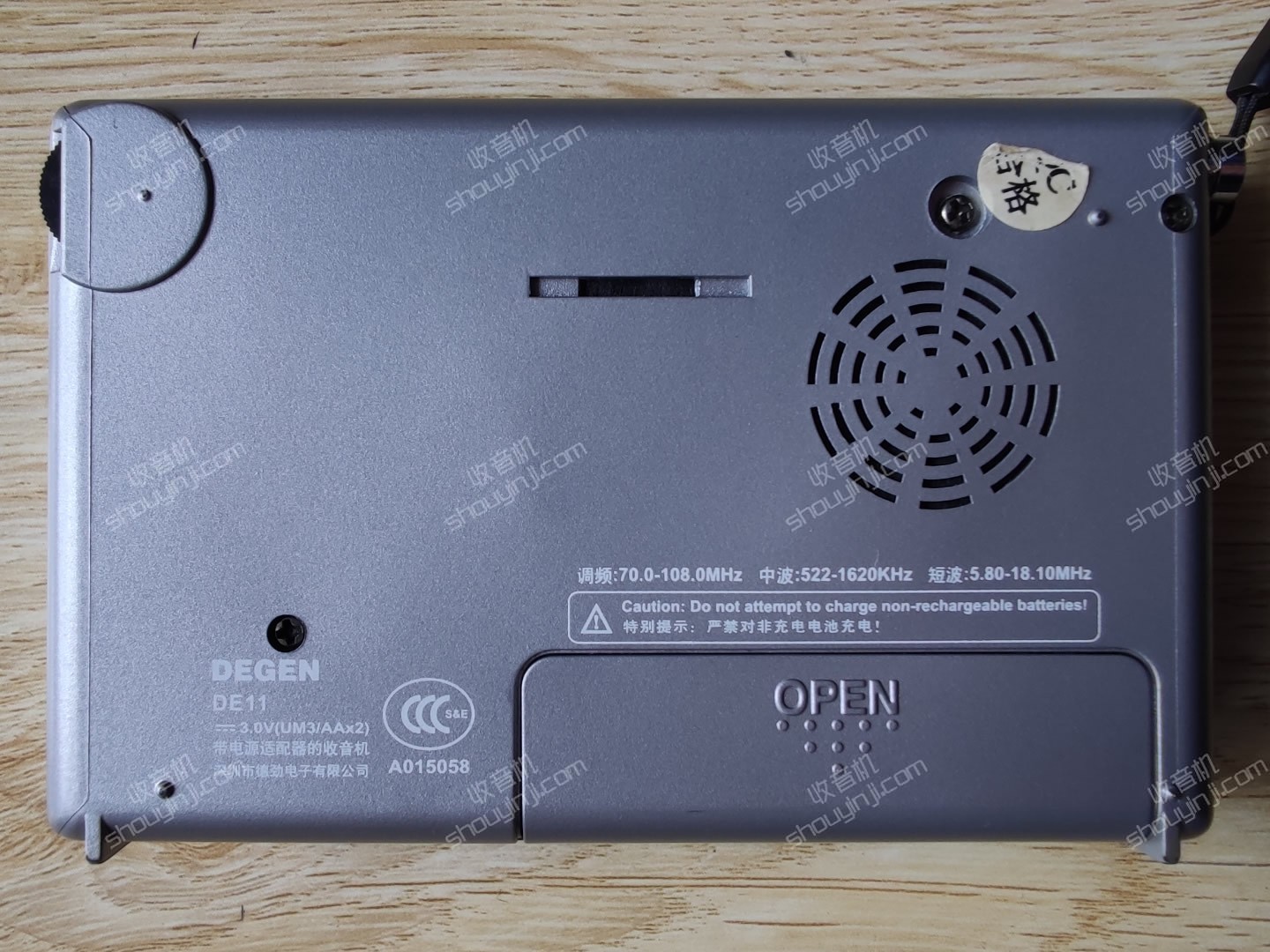

背面

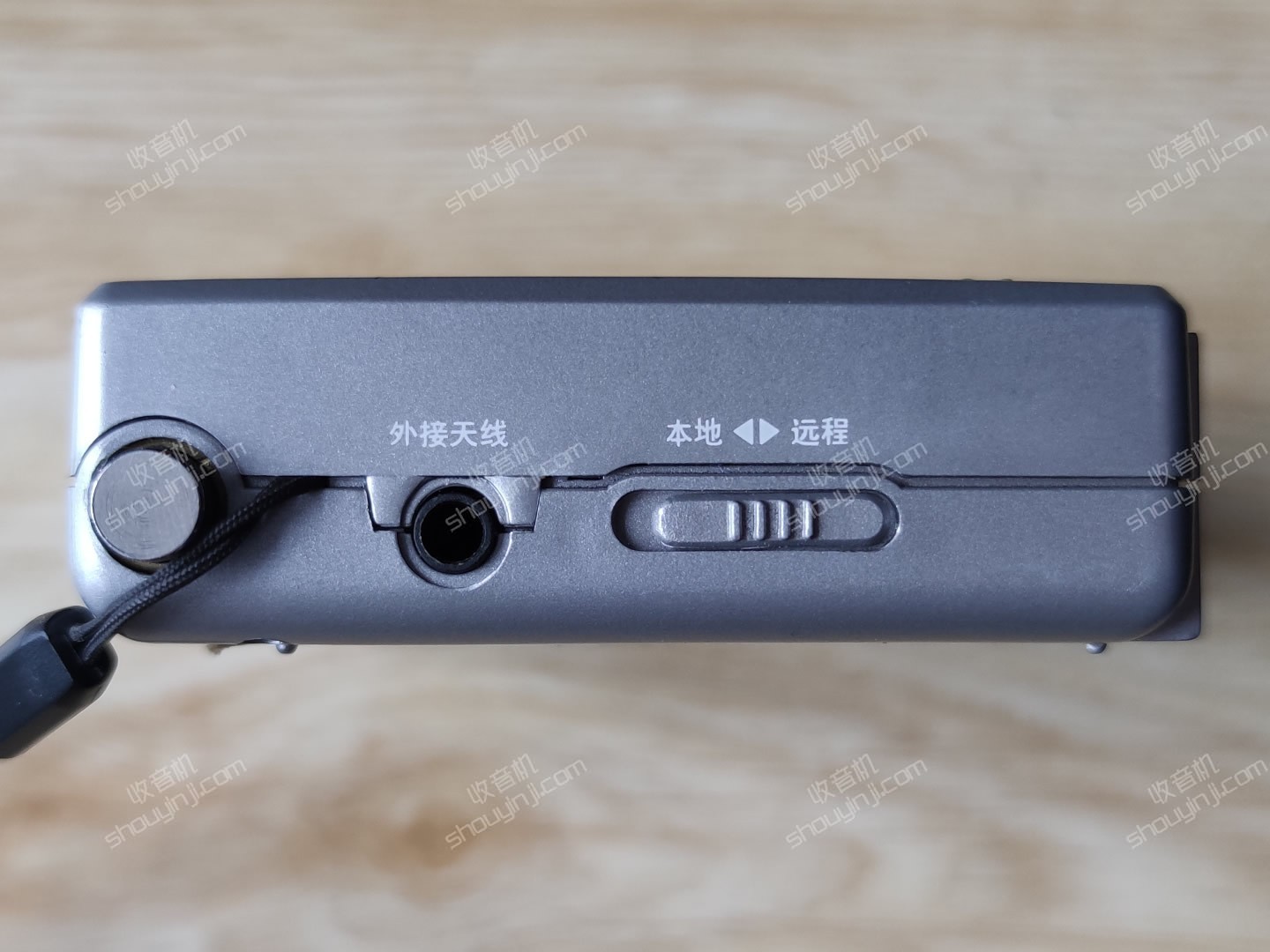

拉杆天线、外接天线、本地/远程

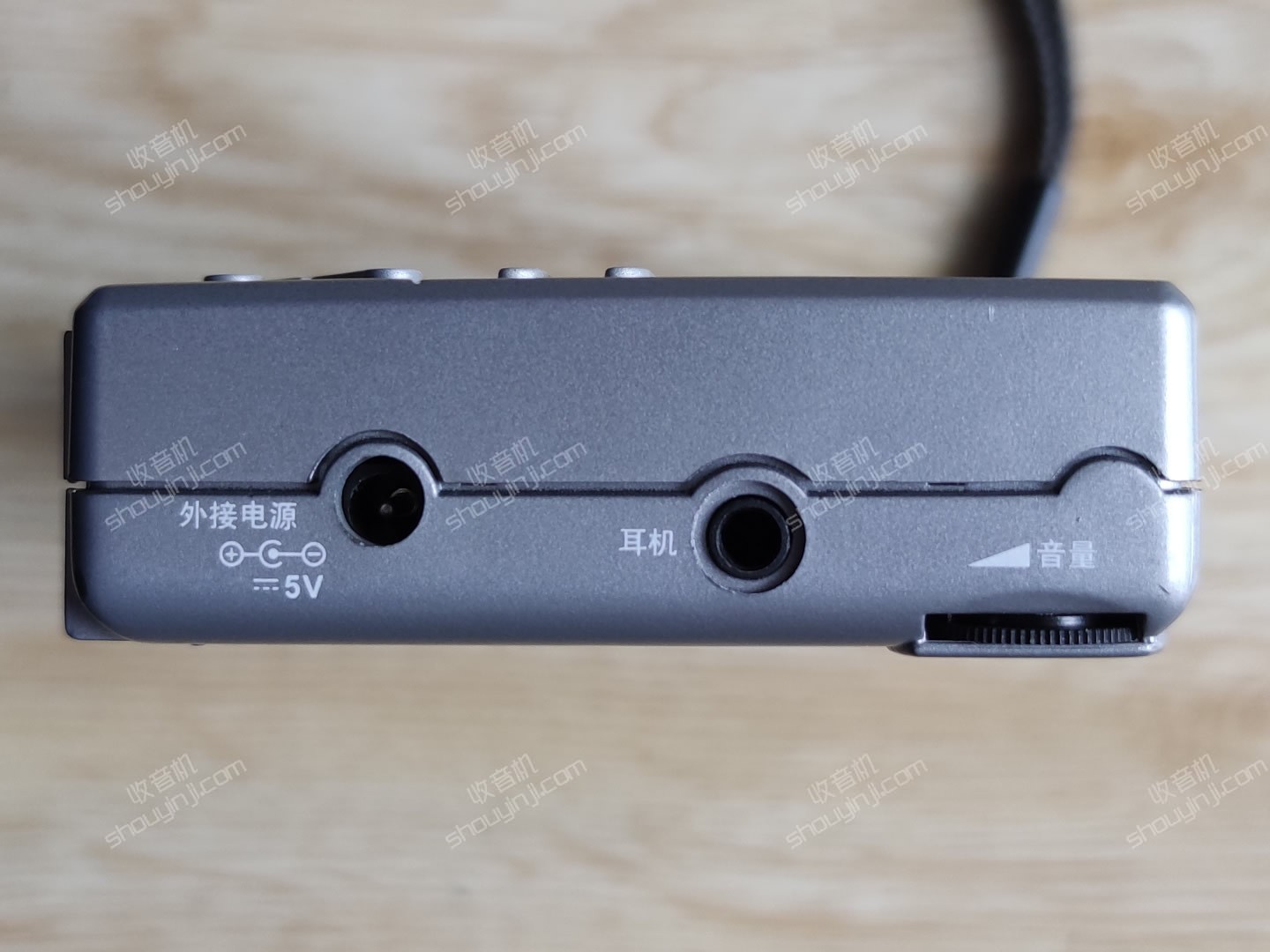

外接电源、耳机、音量旋钮

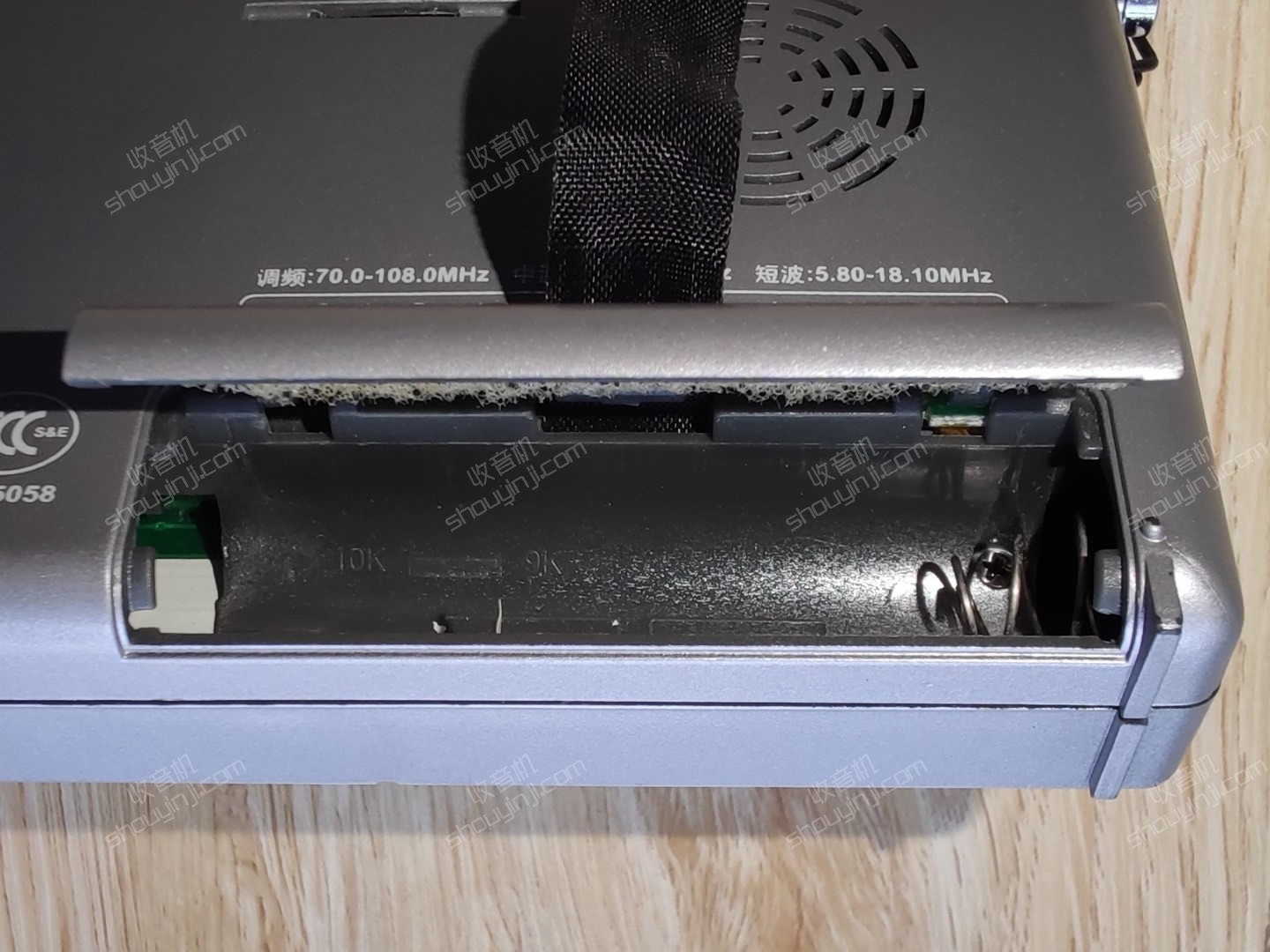

两节5#电池供电
这机很好拆,就三颗螺丝,可惜螺丝柱拧断了一个
前壳内部,喇叭16Ω 0.25W
控制板已经拆下,按键都是一体的

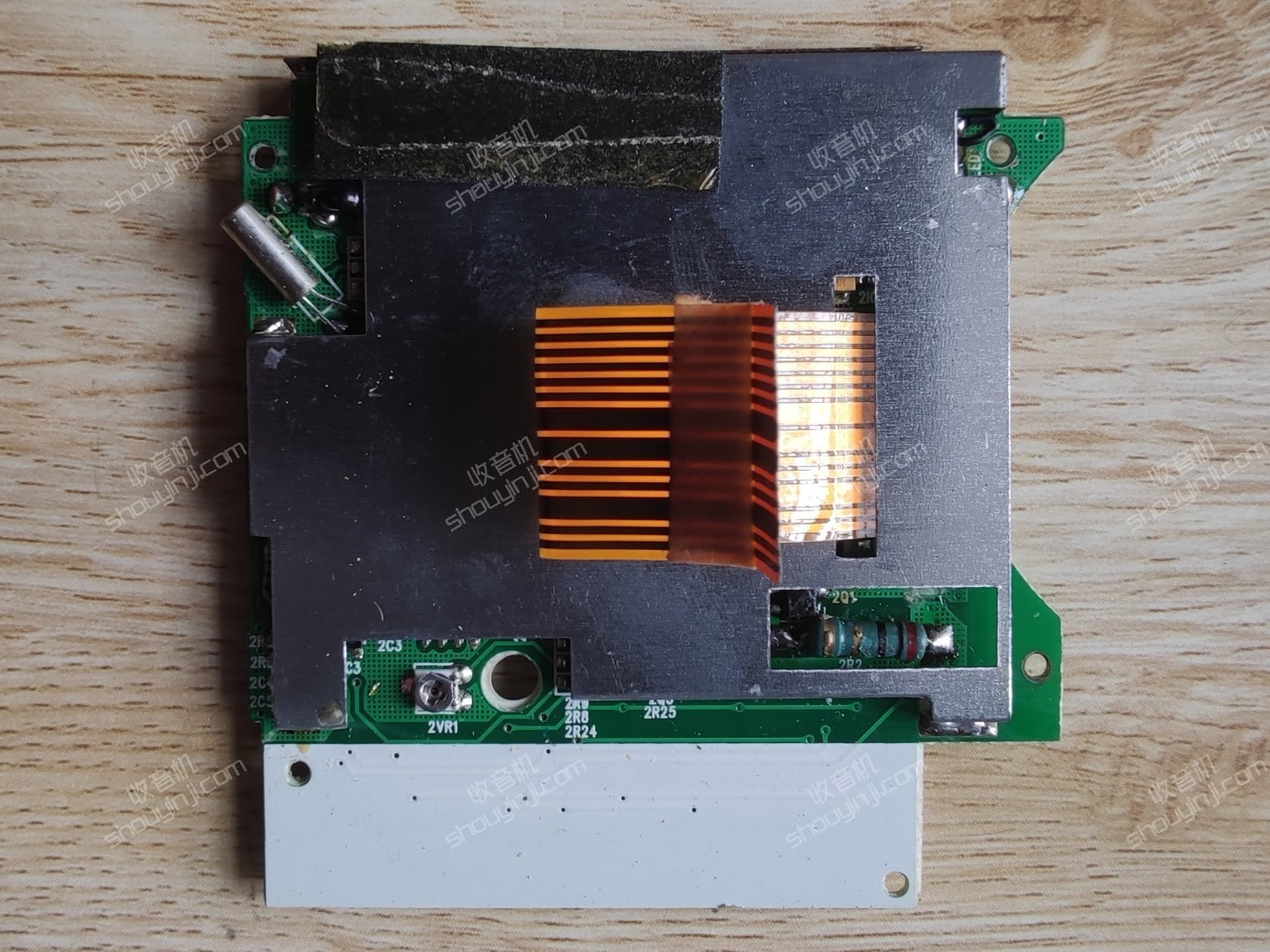

控制板背面

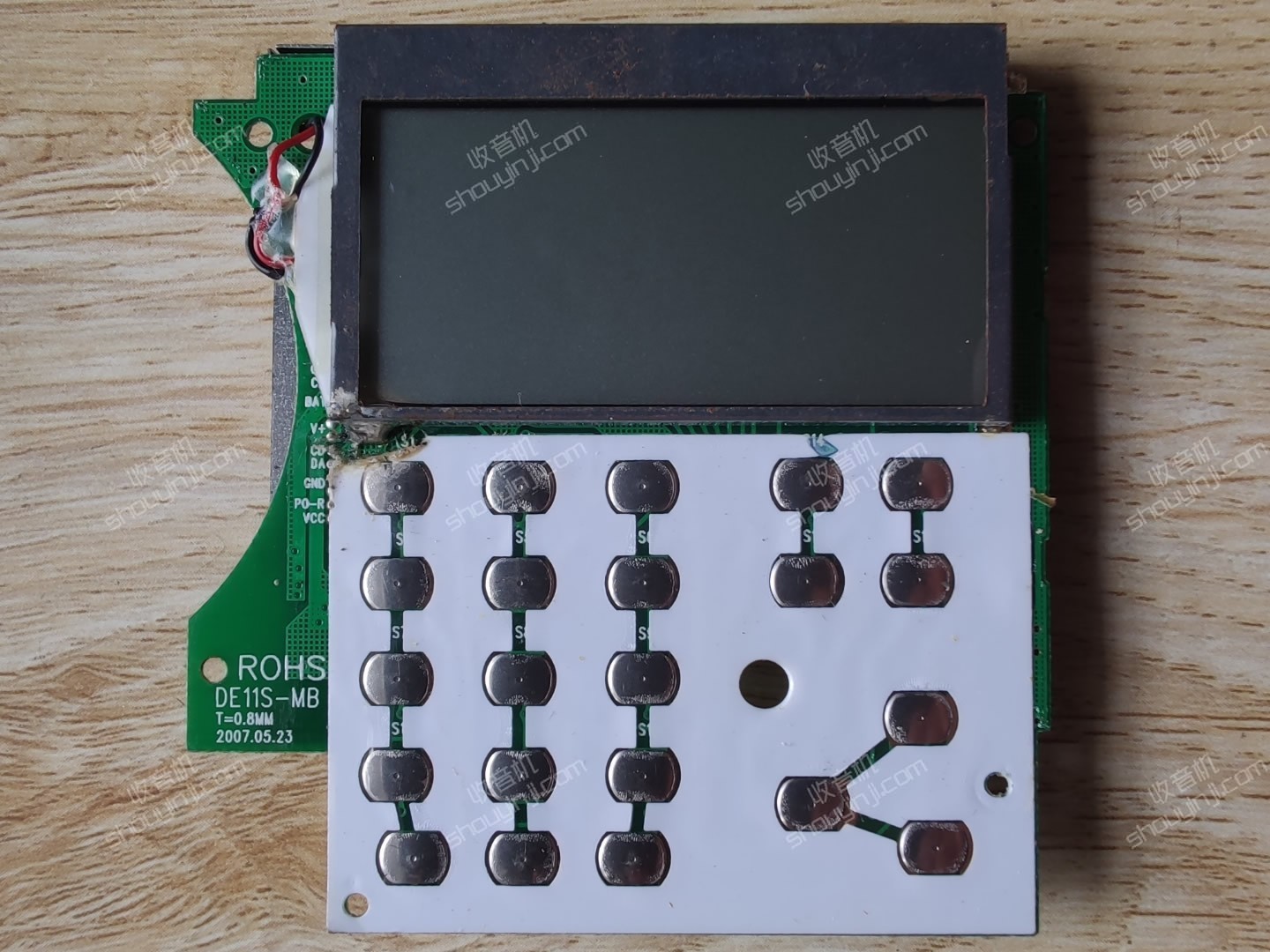

控制板正面

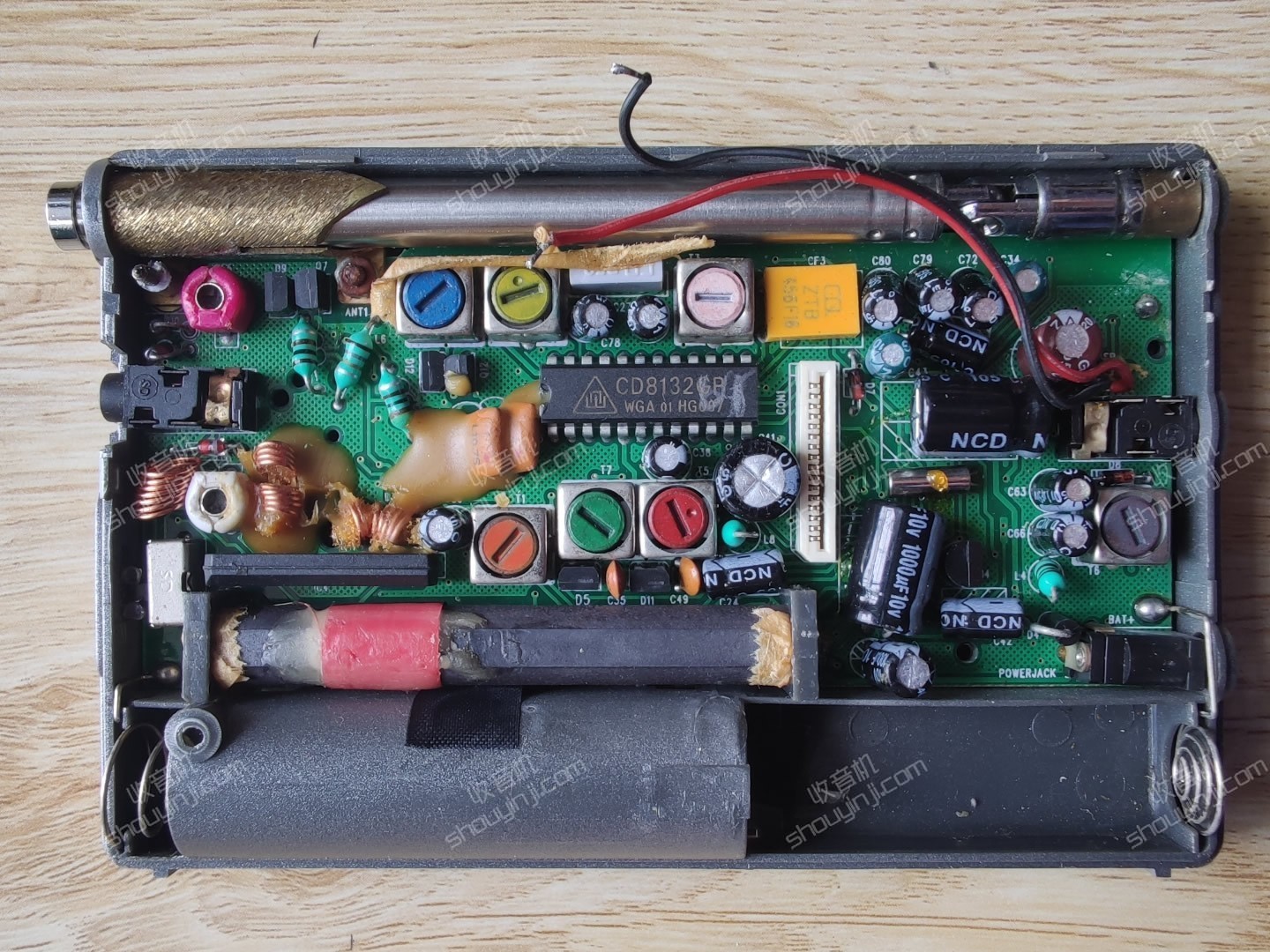

后盖里面整块电板,拉杆天线设计很特别
塑料材质一般般
主电板已经取出
板上印了DE11S-ZB
I321三极管
K544三极管

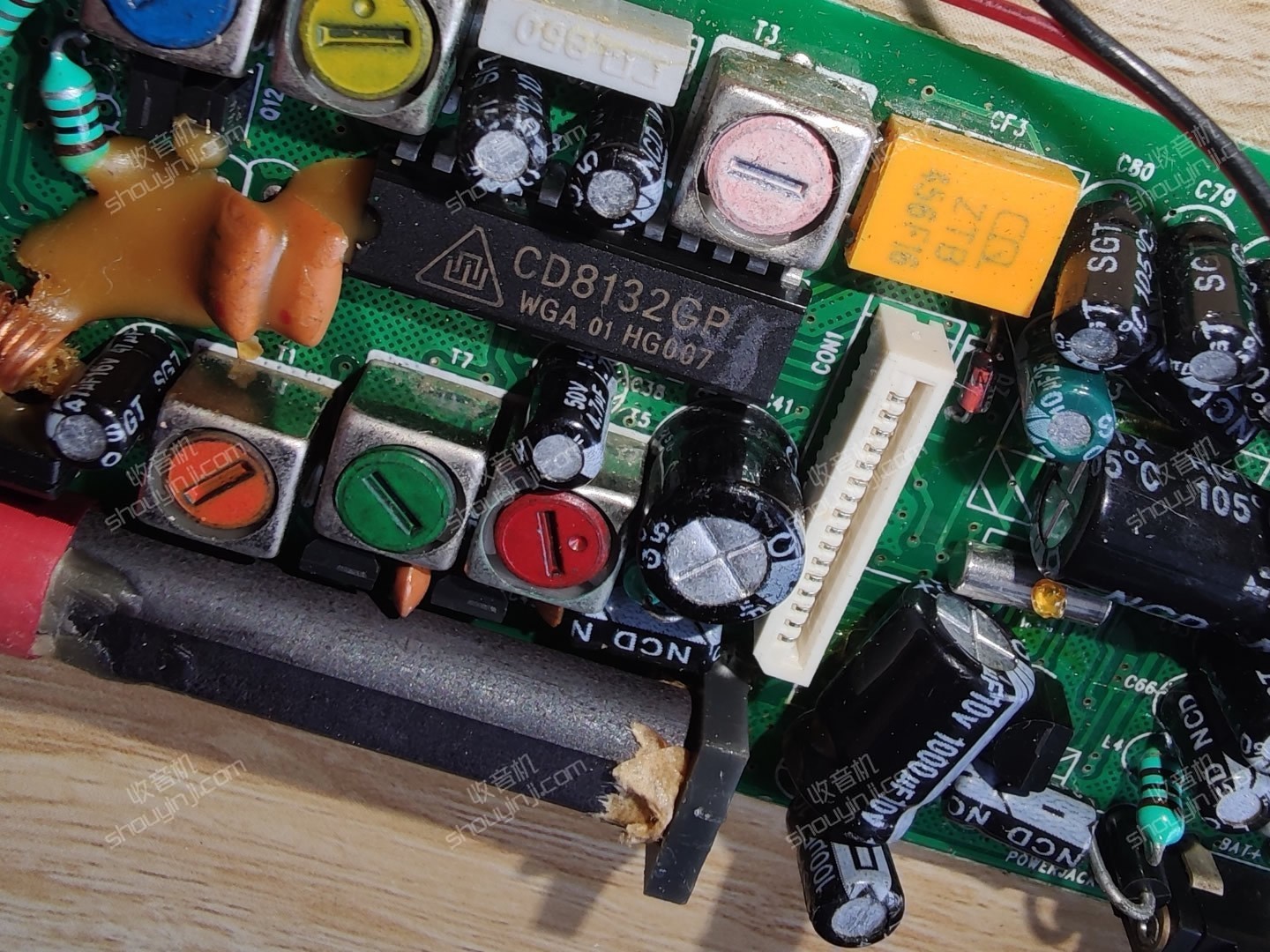

CD8132GP中频放大立体声解码集成电路
磁棒天线 长6cm*Φ0.8cm

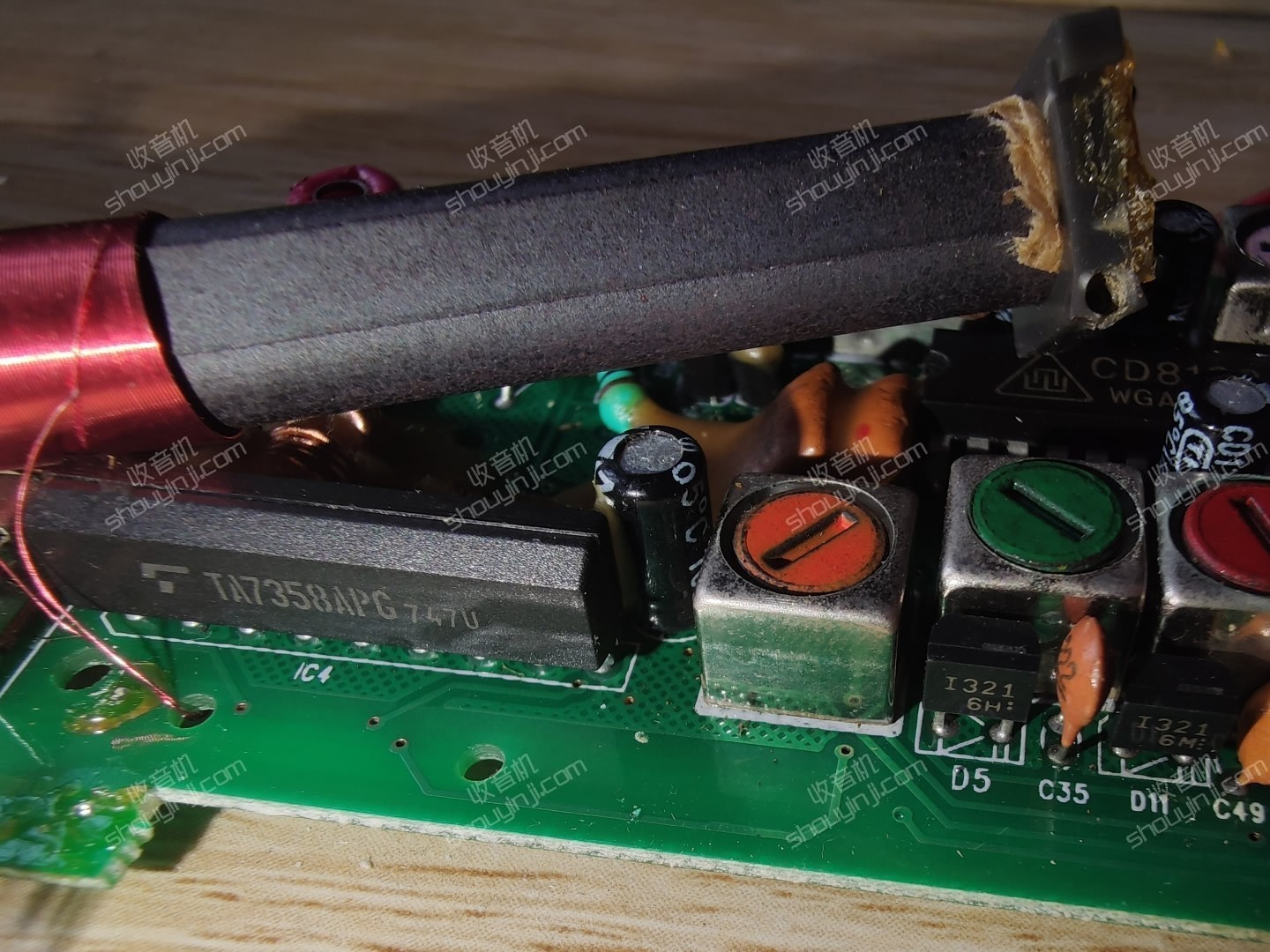

TA7358APG调频高放集成电路;I321三极管*2

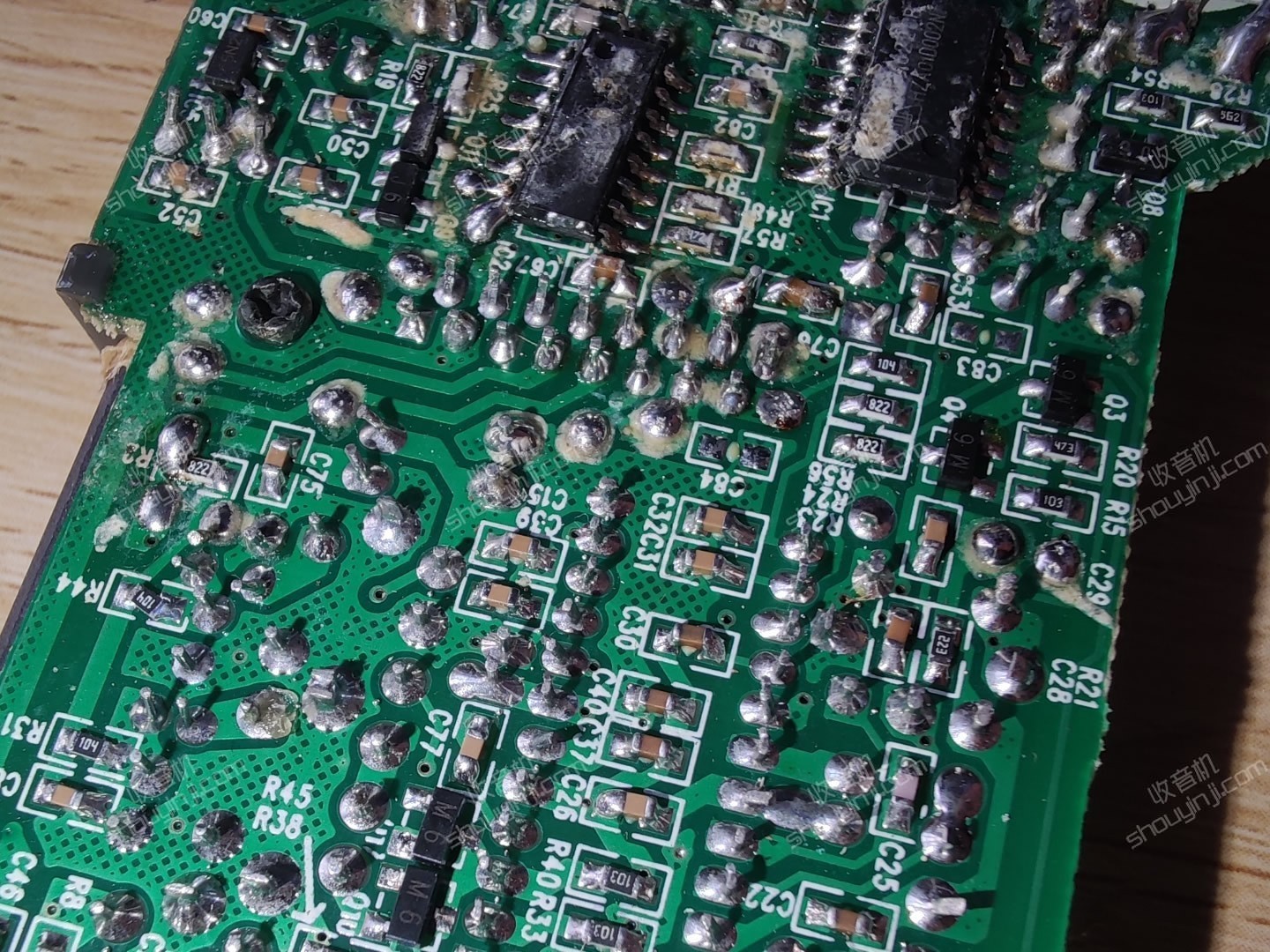

电板背面两颗IC
CD1622CB音频功放(110mW×2双通道/320mW BTL)

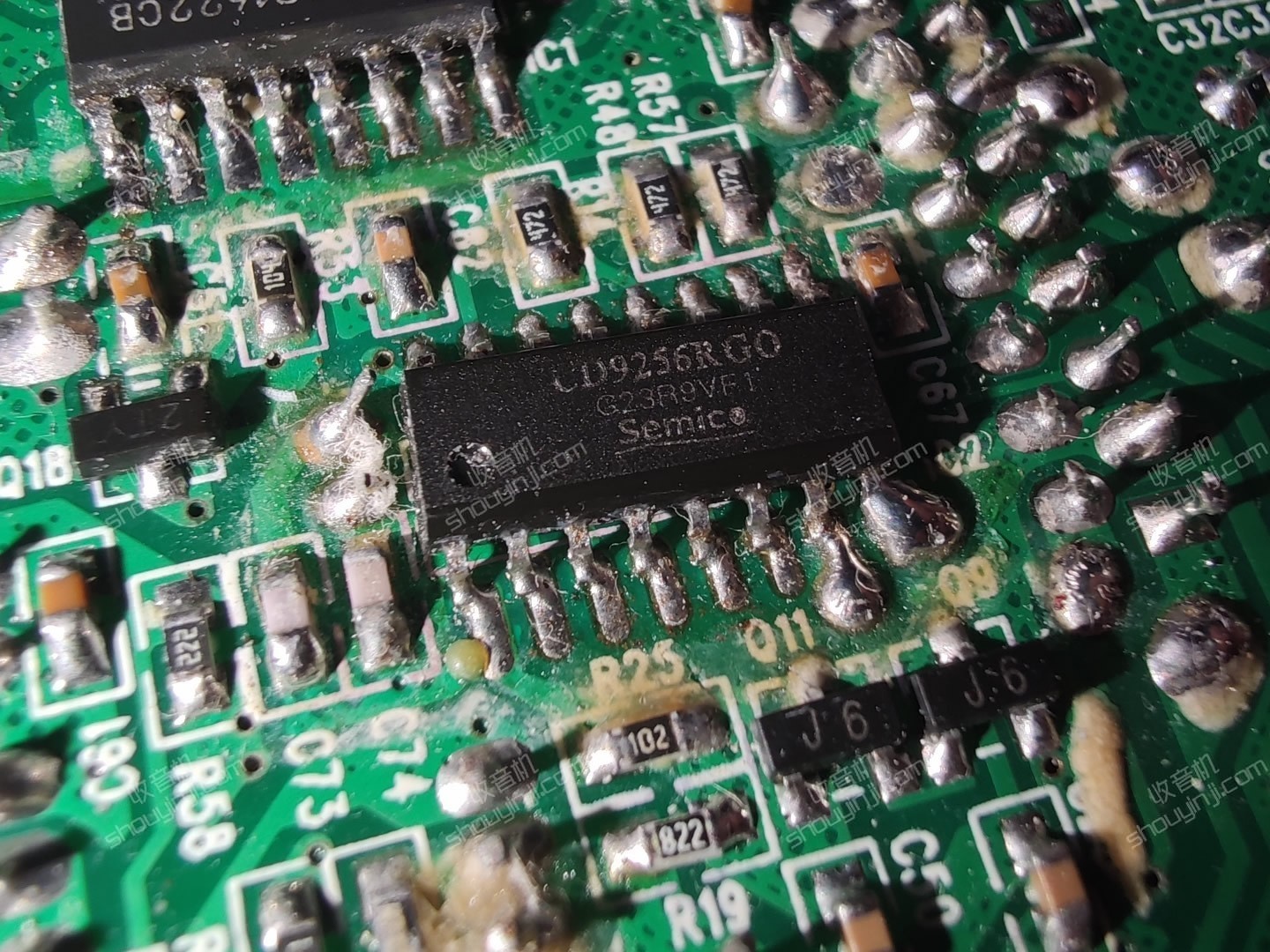

CD9256RGO调频/调幅PLL频率合成电路
这个活塞结构的天线座是不是很特别?

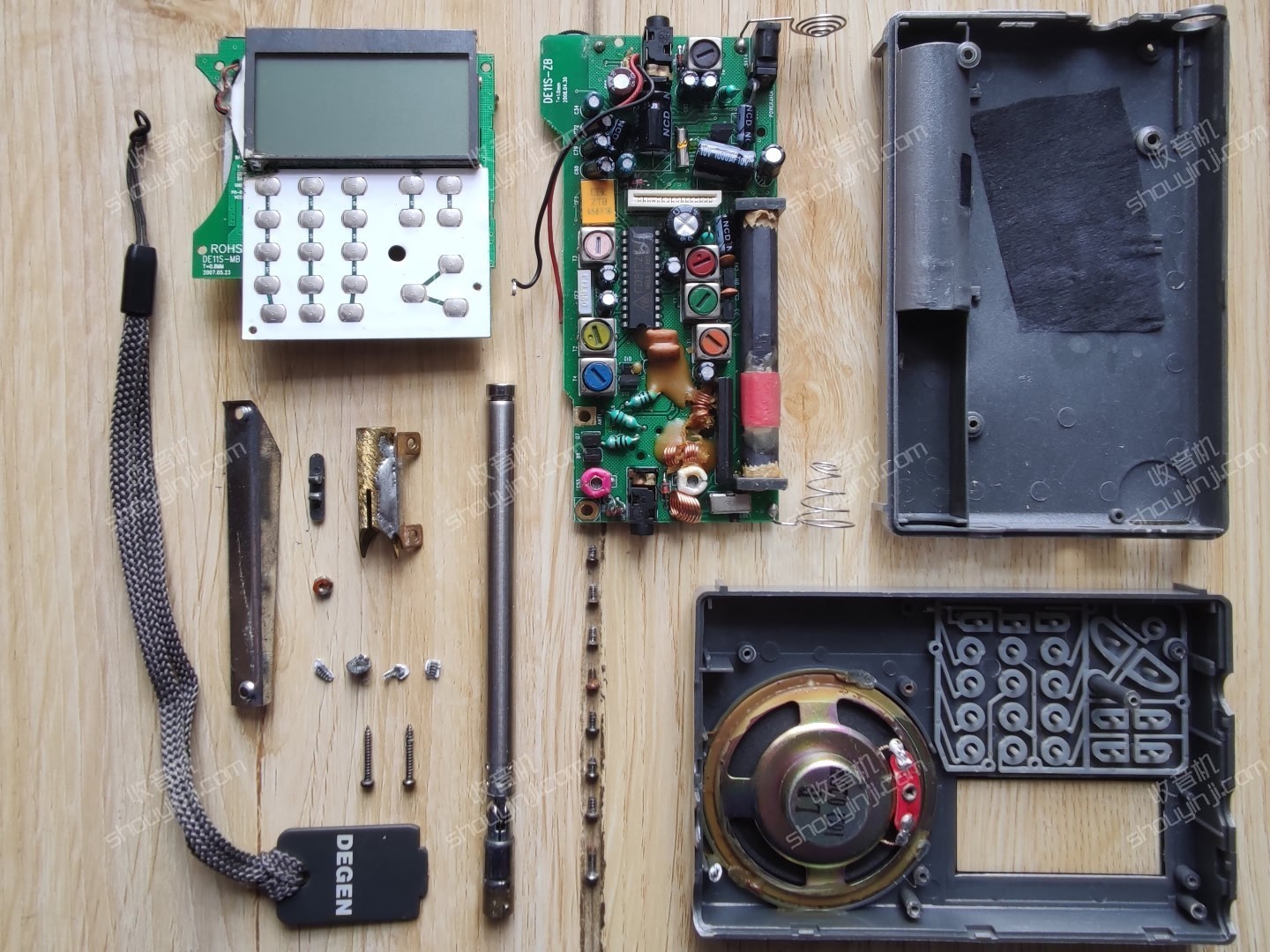

集合照
|
|
|
|
|
|
- 积分
- 309
- 最后登录
- 2021-5-2
- 阅读权限
- 20
- 积分
- 309
- 回帖
- 63
- 精华
- 0
累计签到:33 天 连续签到:1 天 [LV.5]普通米粉
初级

威望:9
金钱:227
贡献:0
魅力:0
赫币:6072
在线时间:26 小时
注册时间:2021-3-5
最后登录:2021-5-2
|
andy_wu_010
发表于 2021-3-21 22:57:05
|
显示全部楼层
|
发消息
|
|
|
|
|
累计签到:200 天 连续签到:1 天 [LV.7]狂热米粉
版主

威望:708
金钱:4602
贡献:12
魅力:0
赫币:419103
在线时间:1523 小时
注册时间:2020-8-31
最后登录:2025-2-18
|
收音之家
发表于 2021-3-22 08:59:29
来自手机
|
显示全部楼层
|
发消息
andy_wu_010 发表于 2021-3-21 22:57
好家伙,真充实
还没有拆完,中午继续! |
|
|
|
|
|
- 积分
- 228
- 最后登录
- 2021-8-9
- 阅读权限
- 20
- 积分
- 228
- 回帖
- 45
- 精华
- 0
累计签到:31 天 连续签到:1 天 [LV.5]普通米粉
初级

威望:0
金钱:182
贡献:0
魅力:0
赫币:3741
在线时间:18 小时
注册时间:2021-3-12
最后登录:2021-8-9
|
|
|
|
|
|
累计签到:517 天 连续签到:1 天 [LV.9]黄金米粉
高级

威望:19
金钱:2102
贡献:0
魅力:0
赫币:3104
在线时间:248 小时
注册时间:2021-2-16
最后登录:2025-2-18
|
本帖最后由 bg8ex 于 2021-3-25 10:52 编辑
谢谢拆机让我们欣赏,这个机子还不错。 对于这种3v小鸡来讲,它的灵敏度还可以,音质也还好。我对这个小鸡比较满意,性价比非常高。
|
|
|
|
|
|
