[拆机修机] SCOTT RX11 调频/调幅收音机拆机

其他国内品牌 其他国内品牌 4045 人阅读 | 2 人回复 | 2021-03-28 | 发消息

可能是出口货，标的都是英文，质量做工一般般吧！

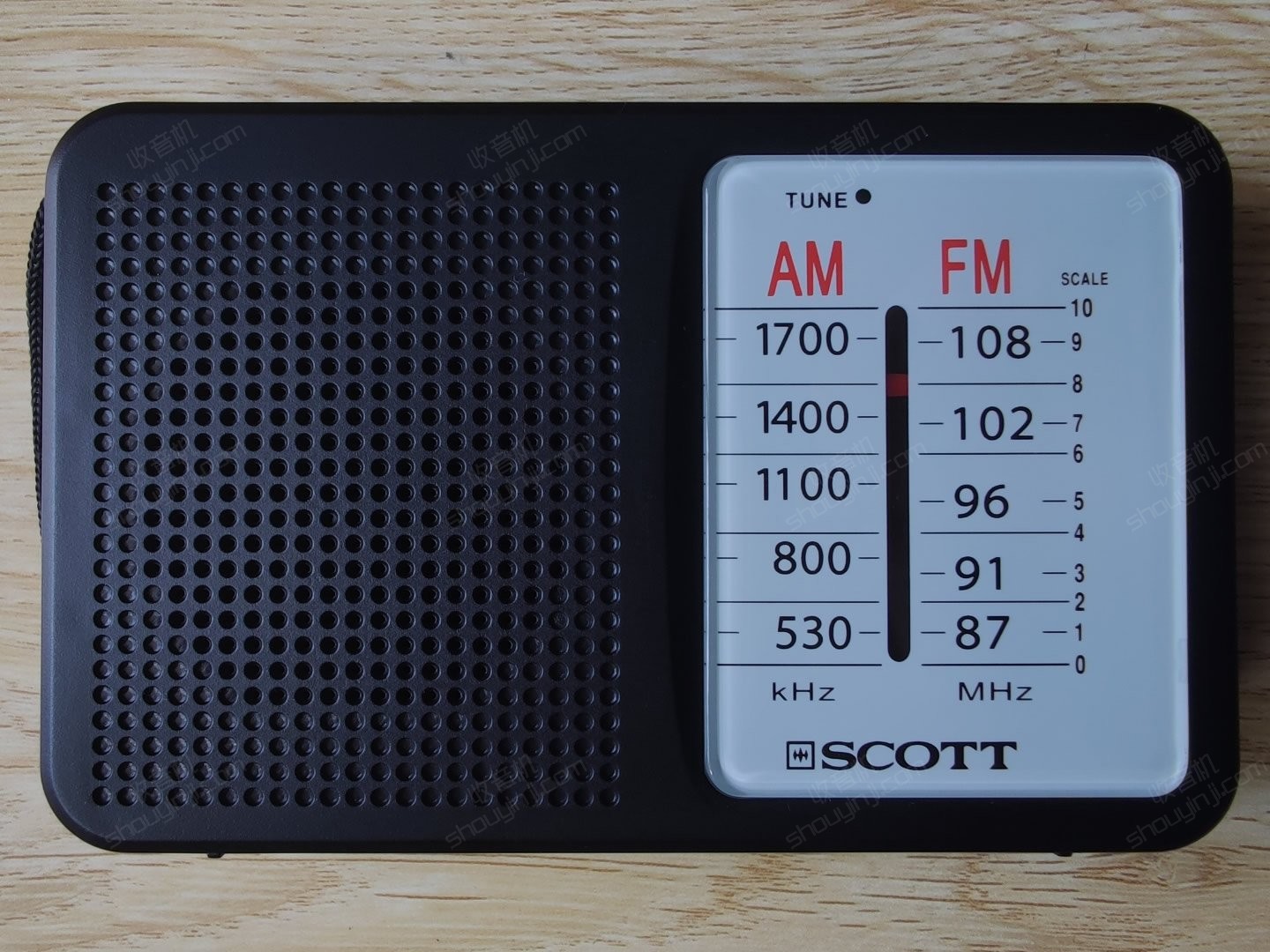

正面


背面


耳机输出（非立体声）

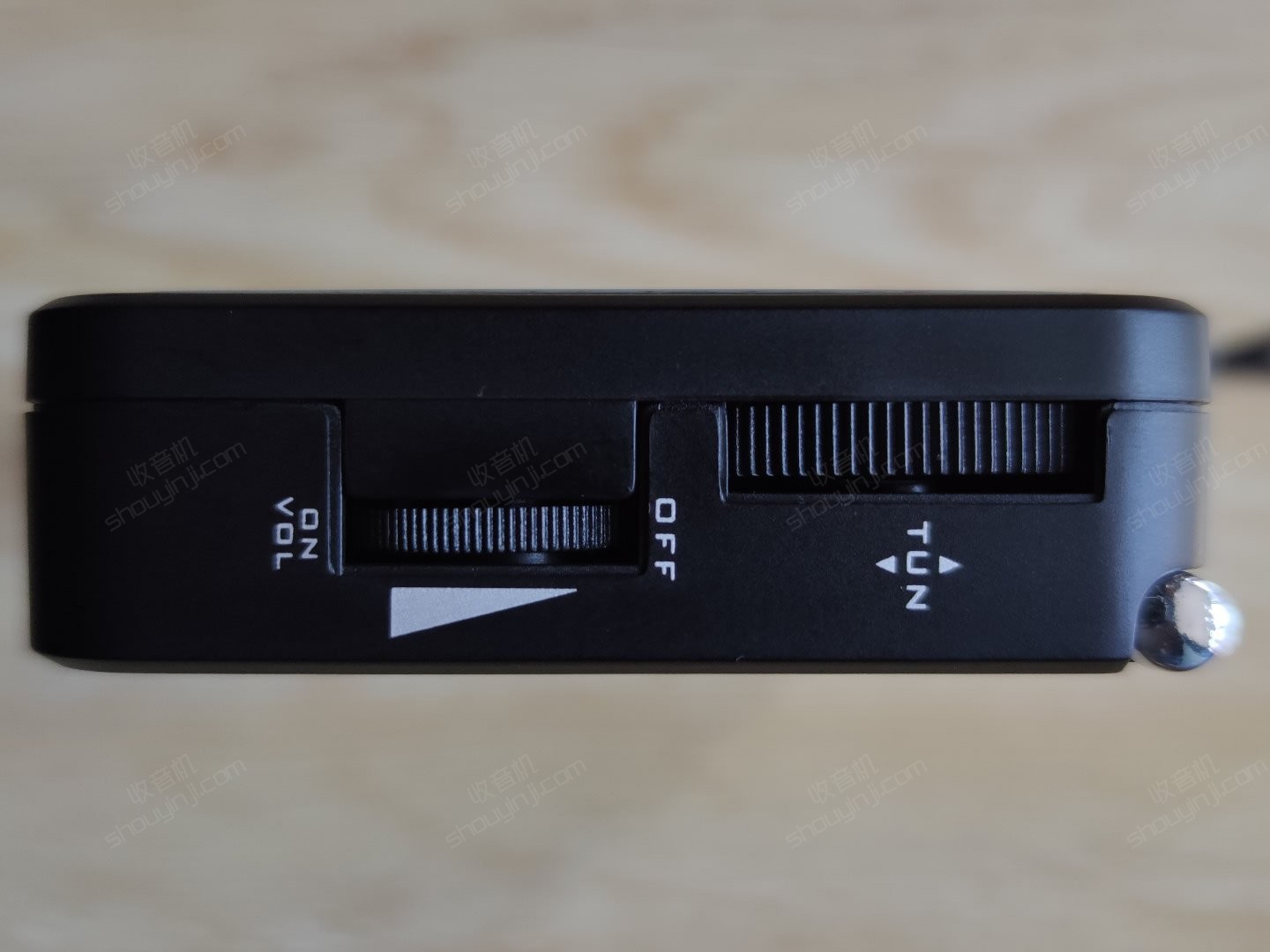

开关/音量旋钮、调谐旋钮

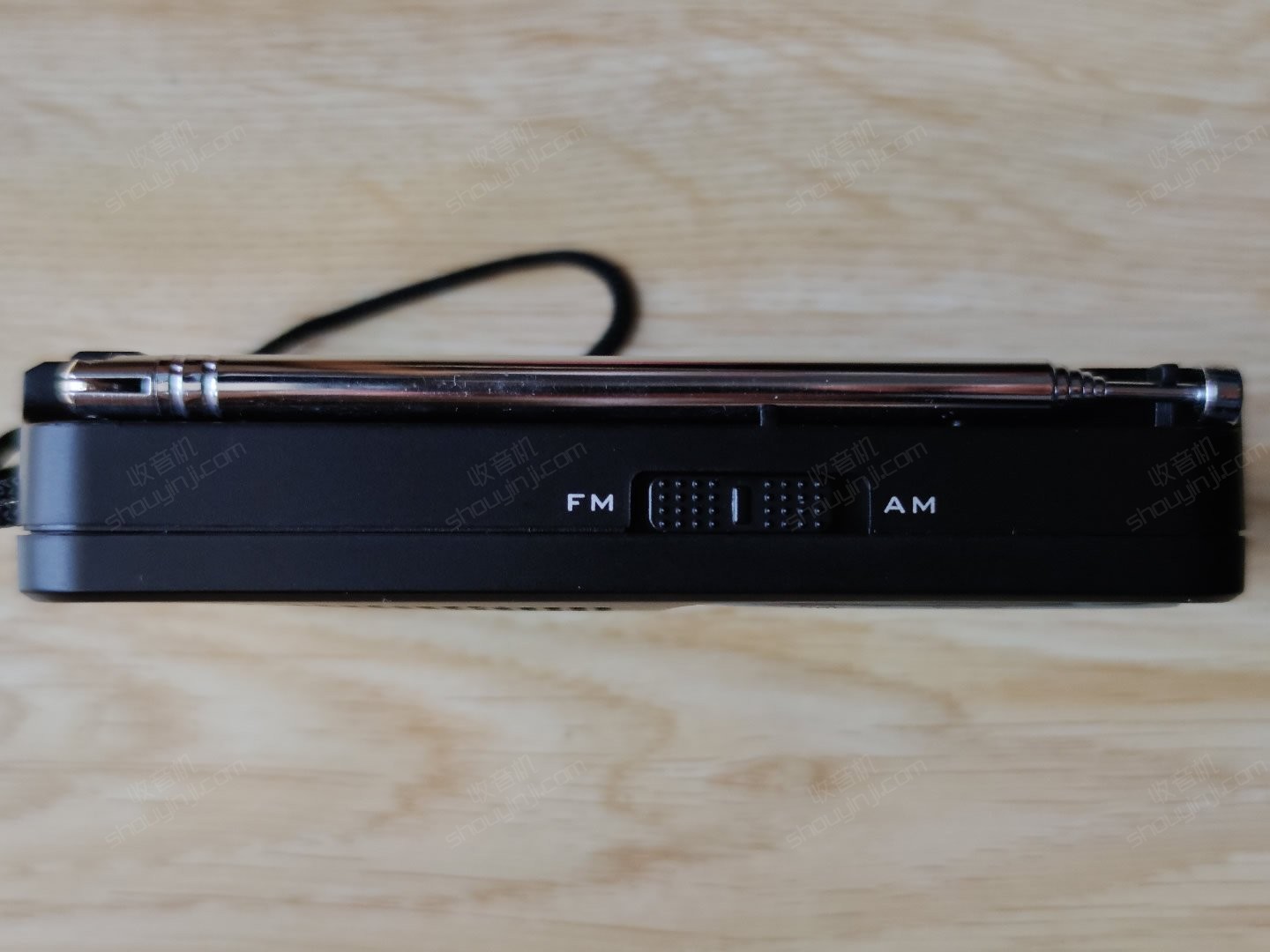

FM/AM波段选择

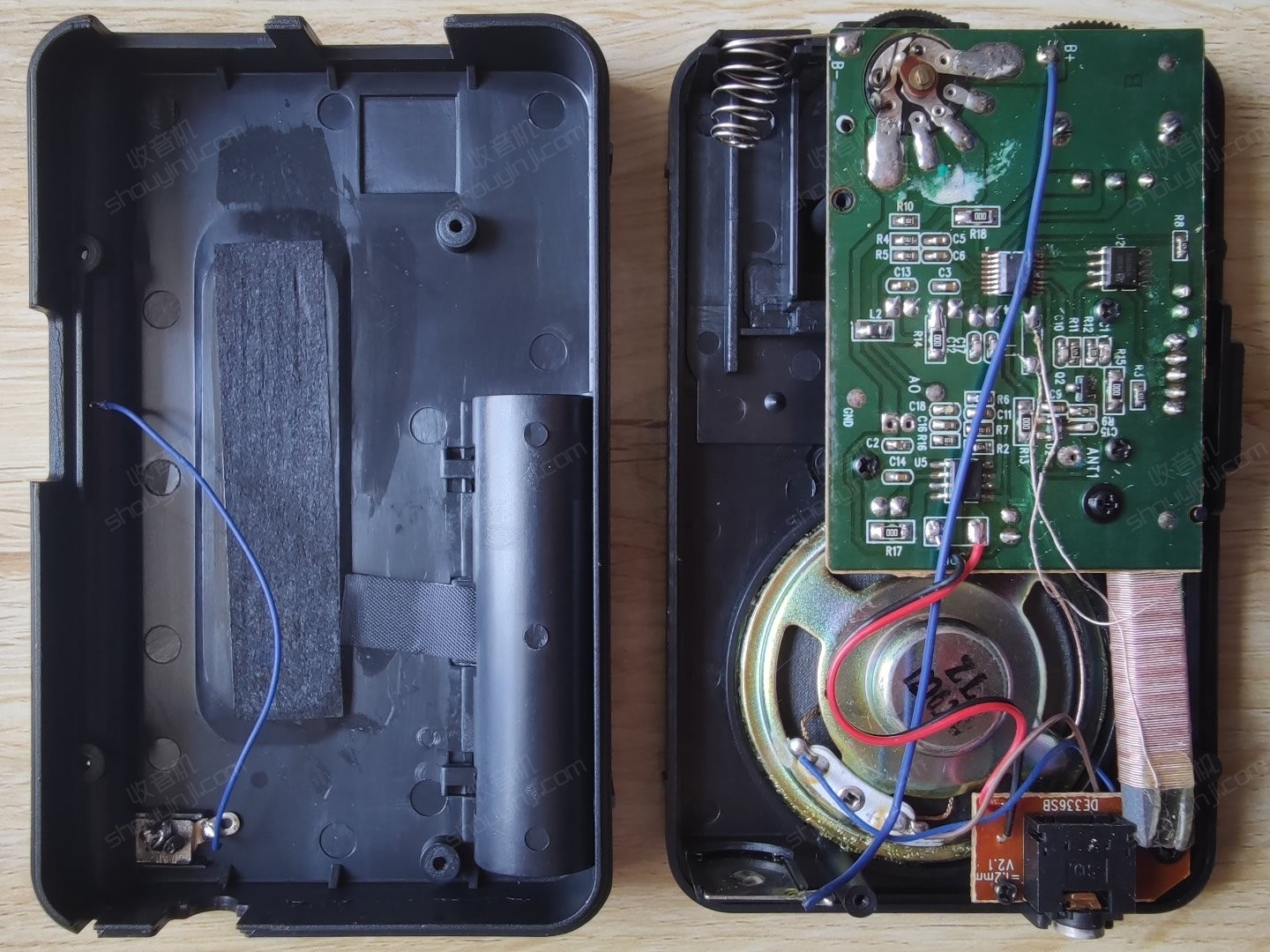

拧下四颗螺丝，不用撬，直接打开


DSP的，内部很简单

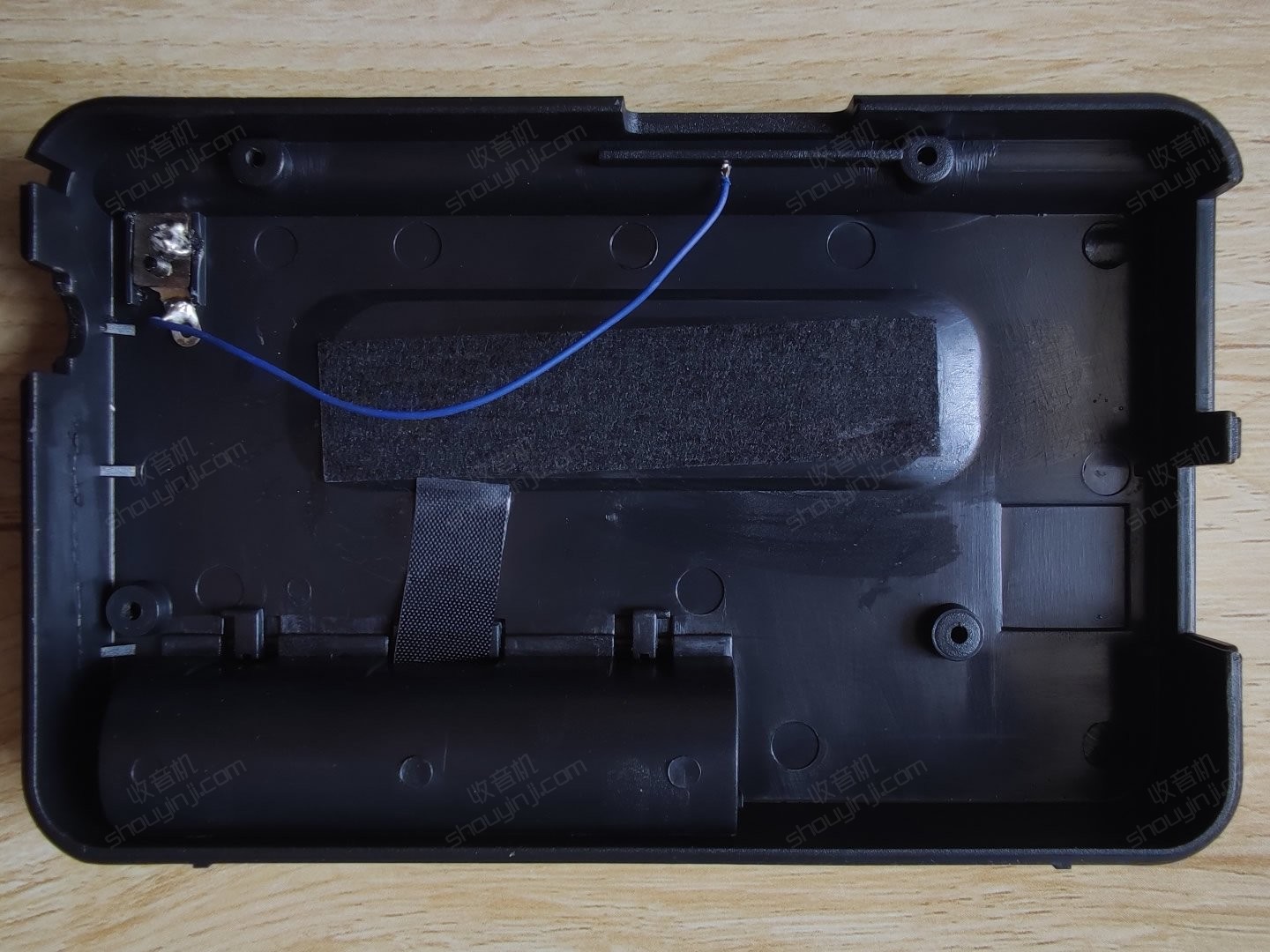

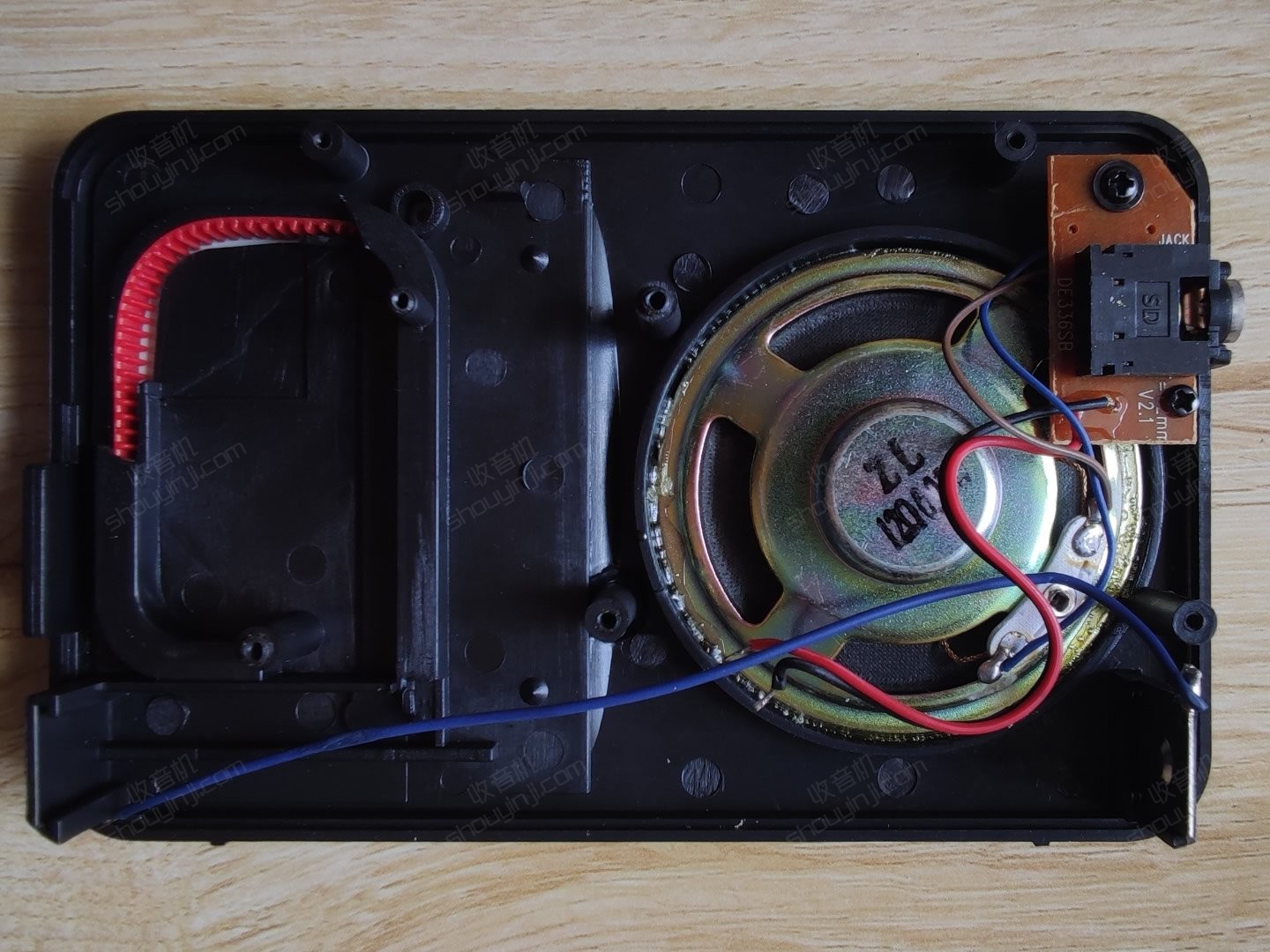

后盖里面，看这线的焊工太一般了


主板已拆下，齿轮指针盘

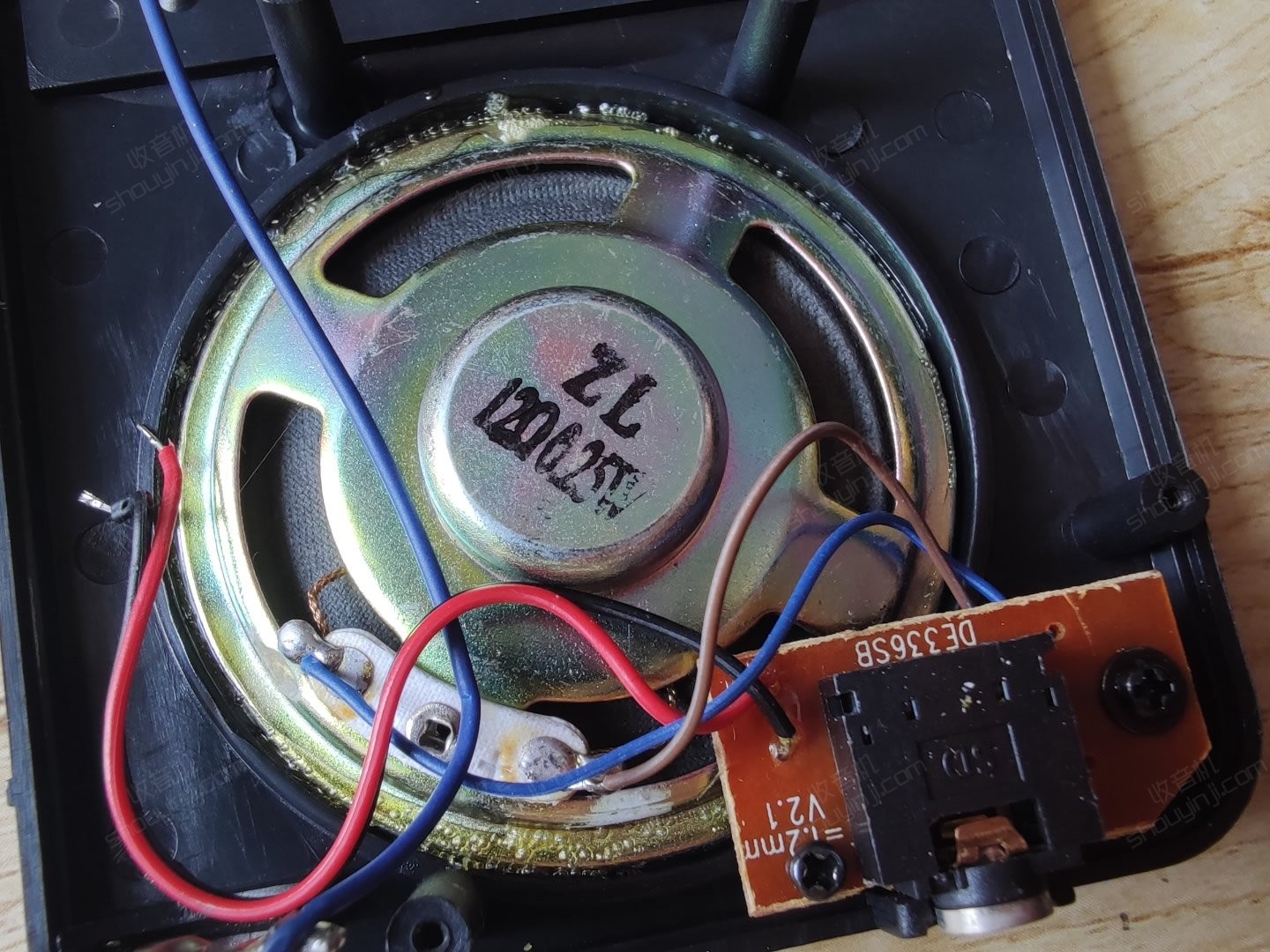

喇叭12Ω 0.25W

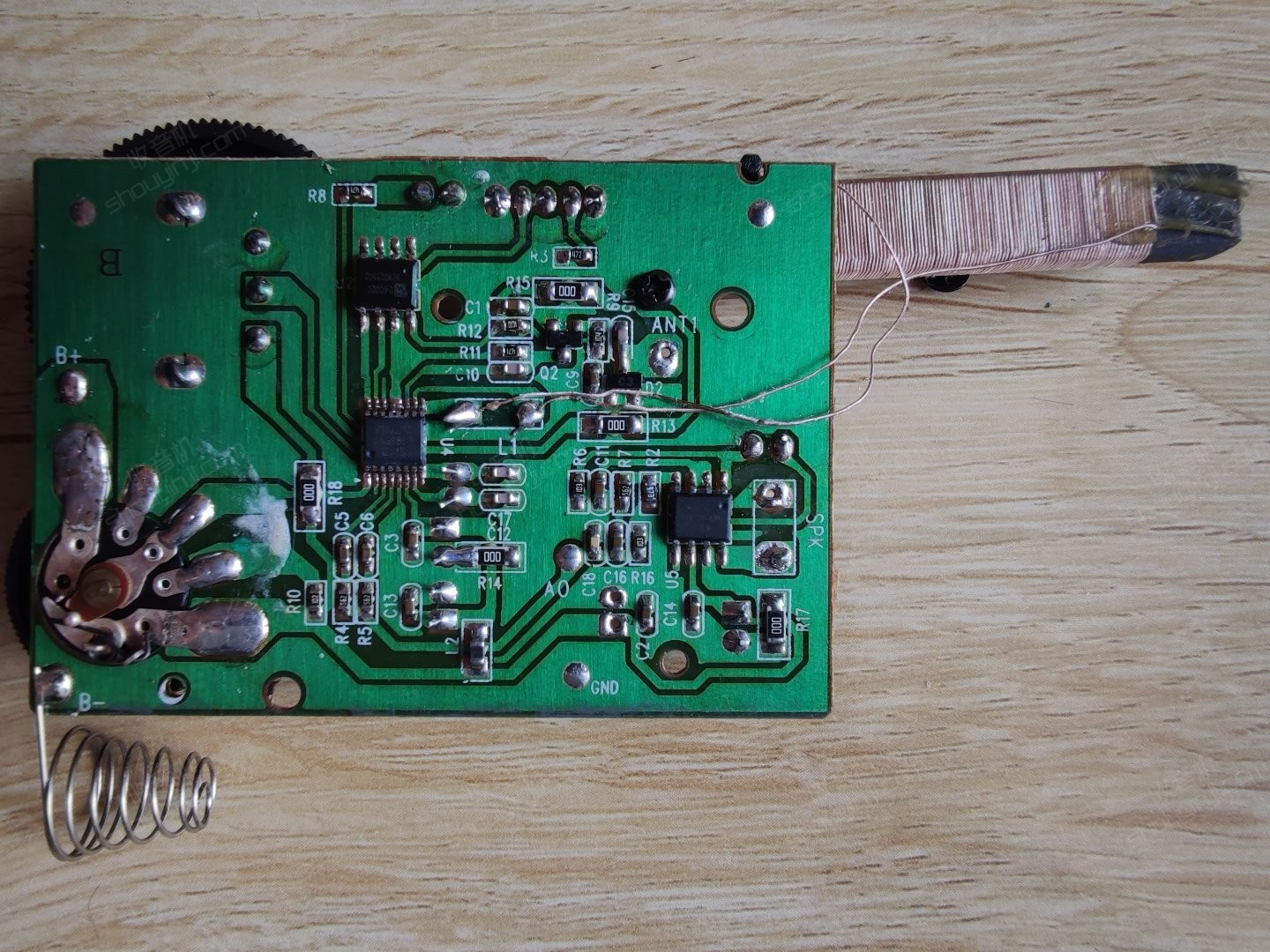

主板背面，三颗IC

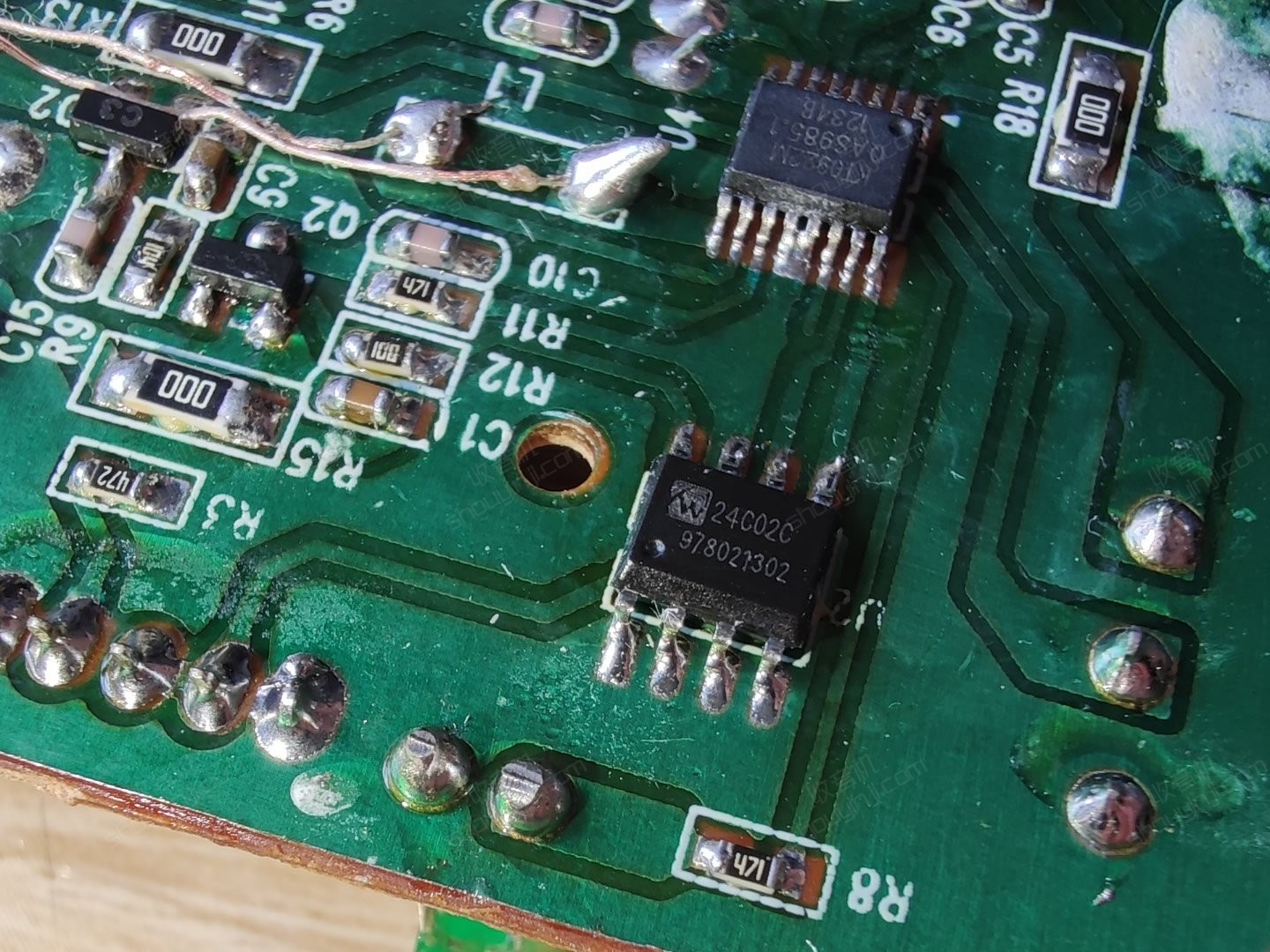

24C02C存储器


KT0922M AM/FM免调试收音集成电路

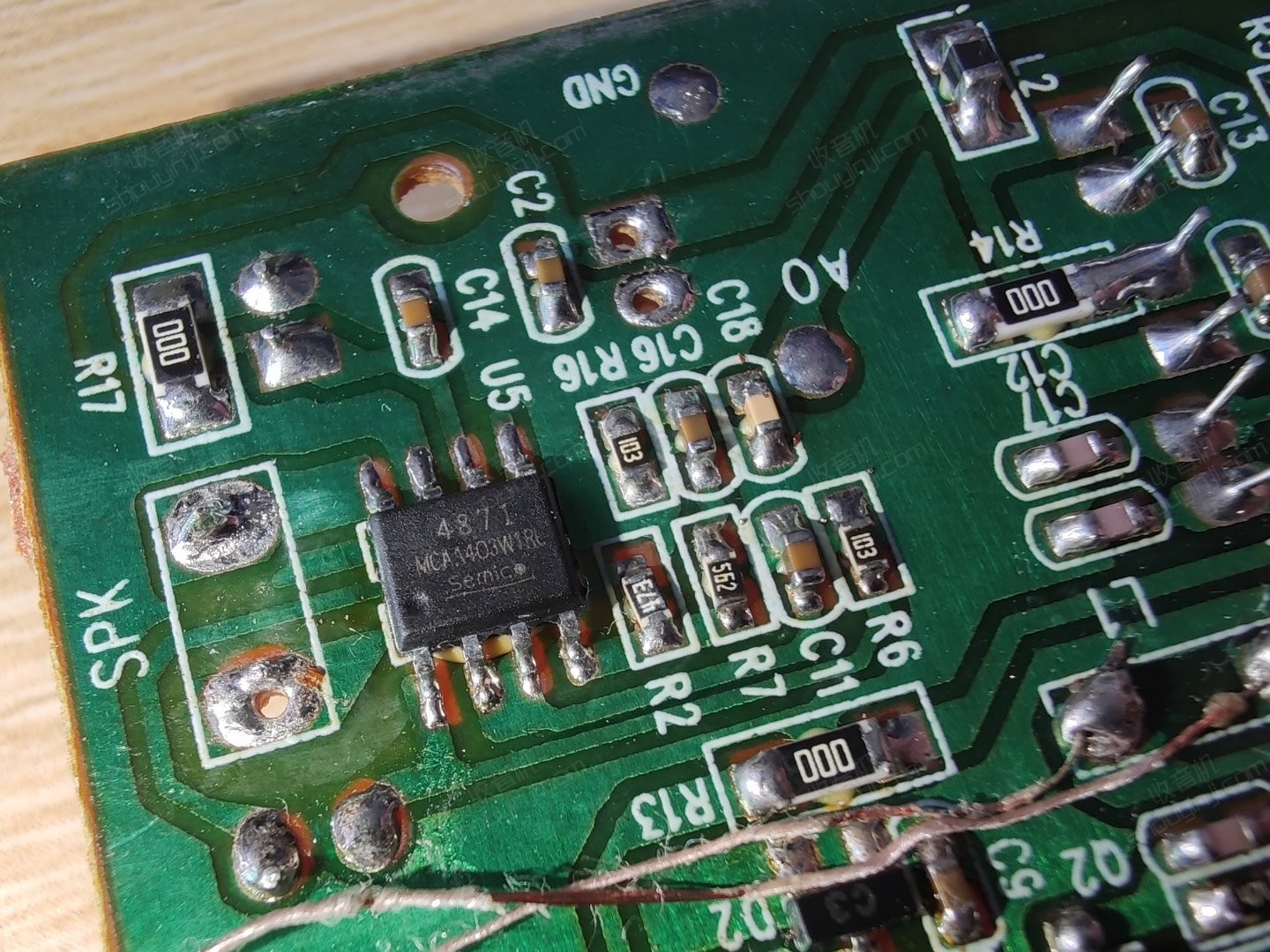

4871可能是单声道音频功放

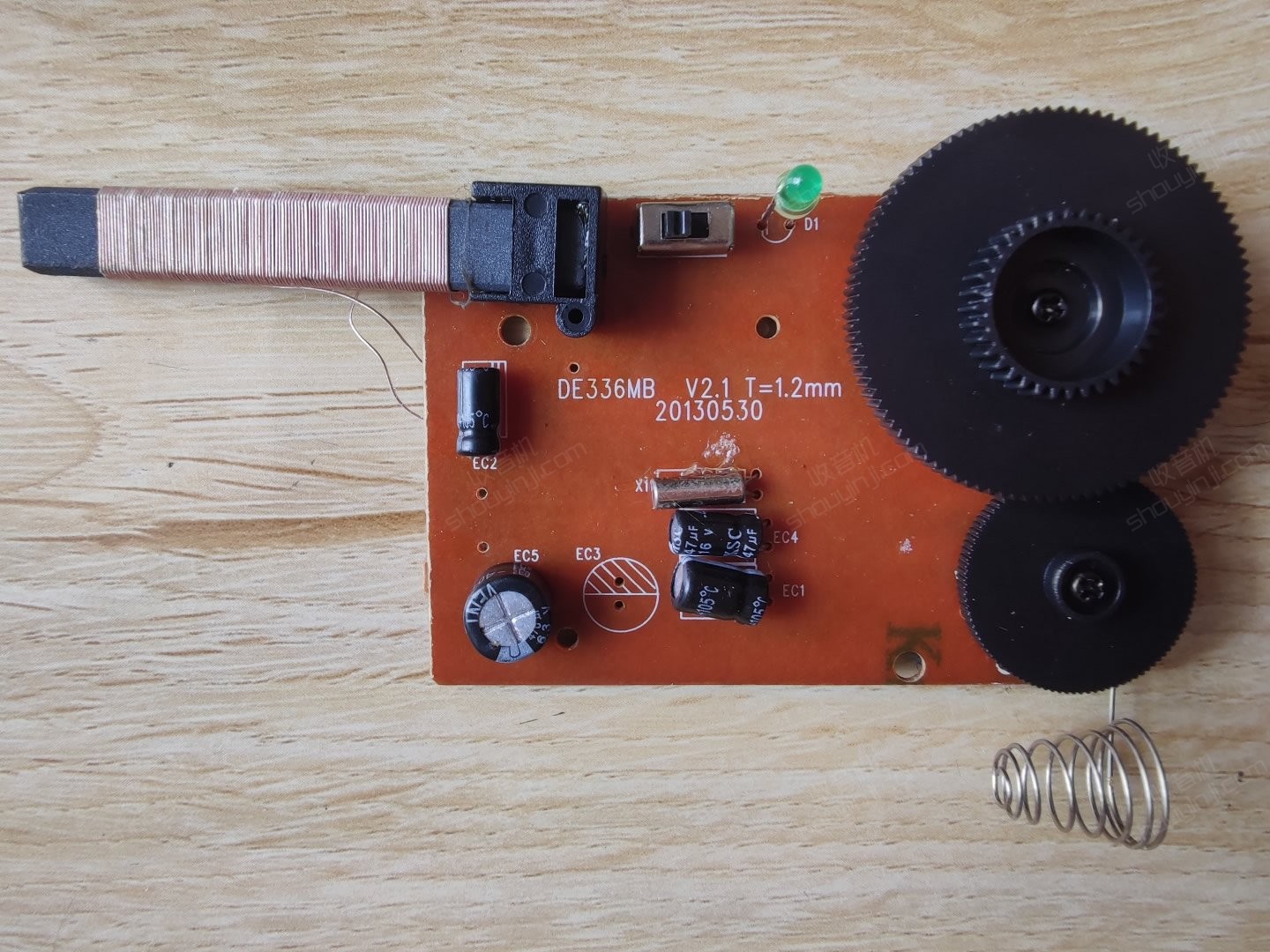

主板正面


PCB电板是2013年05月30日生产

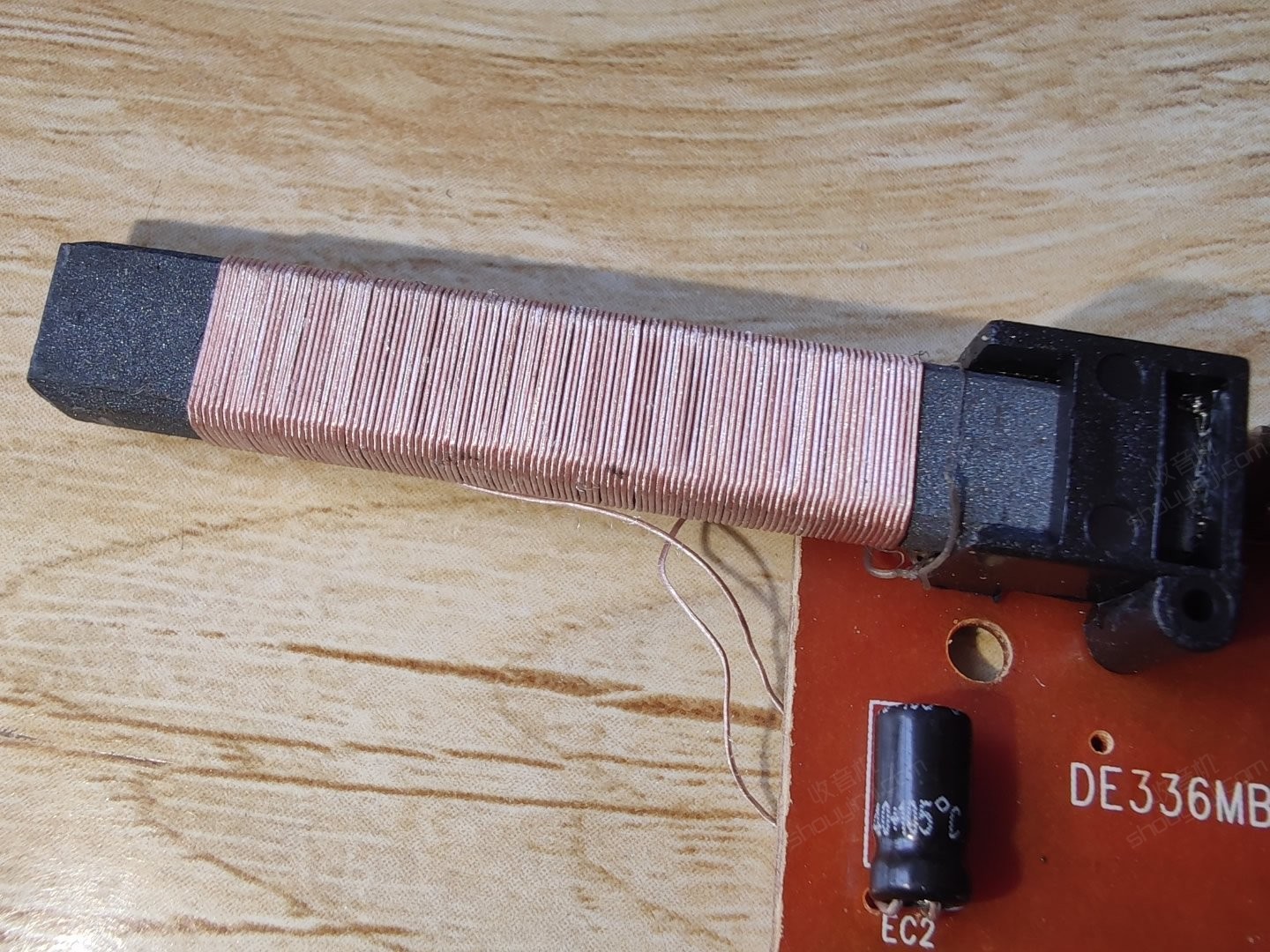

磁棒天线


集合照
分享到：
回复

使用道具 举报

回复|共 2 条

dzb

发表于 2021-3-28 22:39:48 | 显示全部楼层 | 发消息

不知调台用的是编码器还是可变电阻器？
回复

使用道具 举报

收音之家

发表于 2021-3-28 22:45:40 来自手机 | 显示全部楼层 | 发消息

dzb 发表于 2021-3-28 22:39
不知调台用的是编码器还是可变电阻器？

用的电位器！
回复

使用道具 举报
