索尼/SONY EX5MK2 收音机拆机(号称中波王)
累计签到:184 天 连续签到:1 天
版主
威望:698
金钱:4317
贡献:12
魅力:0
赫币:372850
在线时间:1460 小时
注册时间:2020-8-31
最后登录:2024-4-18
|
很多人说这机不值,其实价格都是炒起来了。
正面
背面
外接电源、耳机输出、AM近程/远程、音量旋钮、调谐旋钮
使用四节2#电池供电
拧下六颗螺丝,就能开盖了

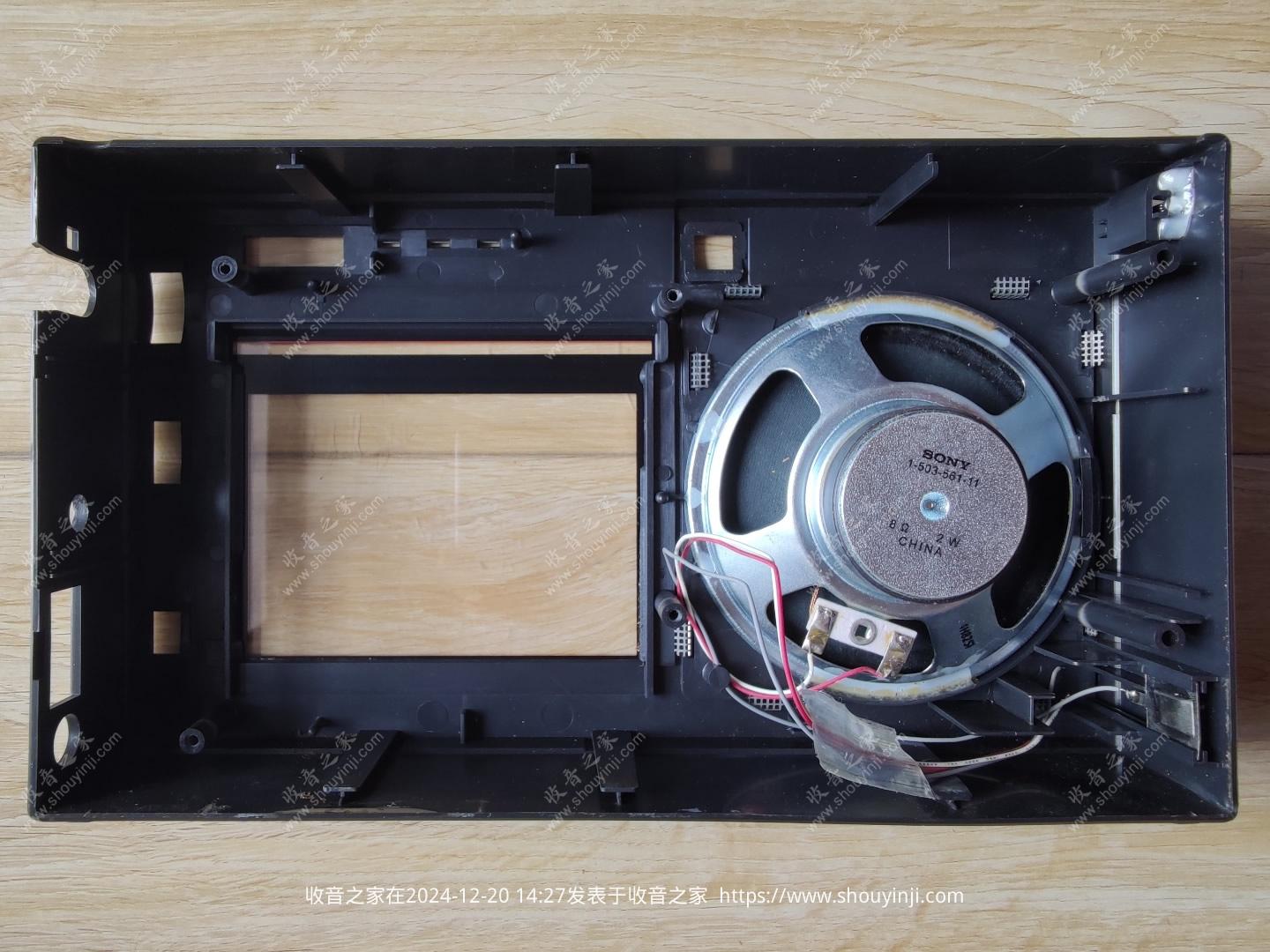

后盖里面
看构造很简单
PCB板和塑料机架是一起的,拧下一颗固定螺丝,拔掉转盘就能一起拿出来了

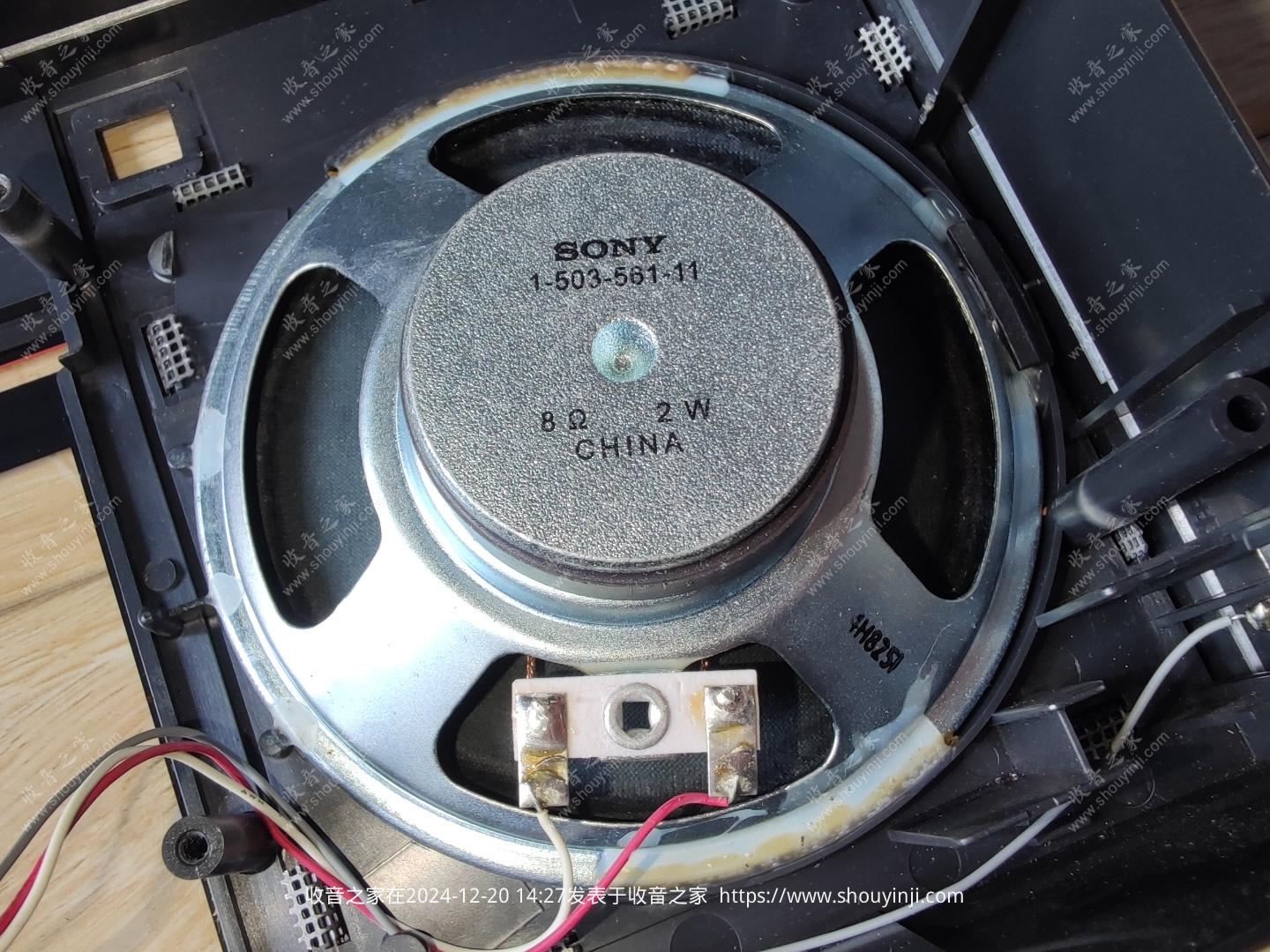

SONY 8Ω 2W喇叭,看到CHINA了,国产的?

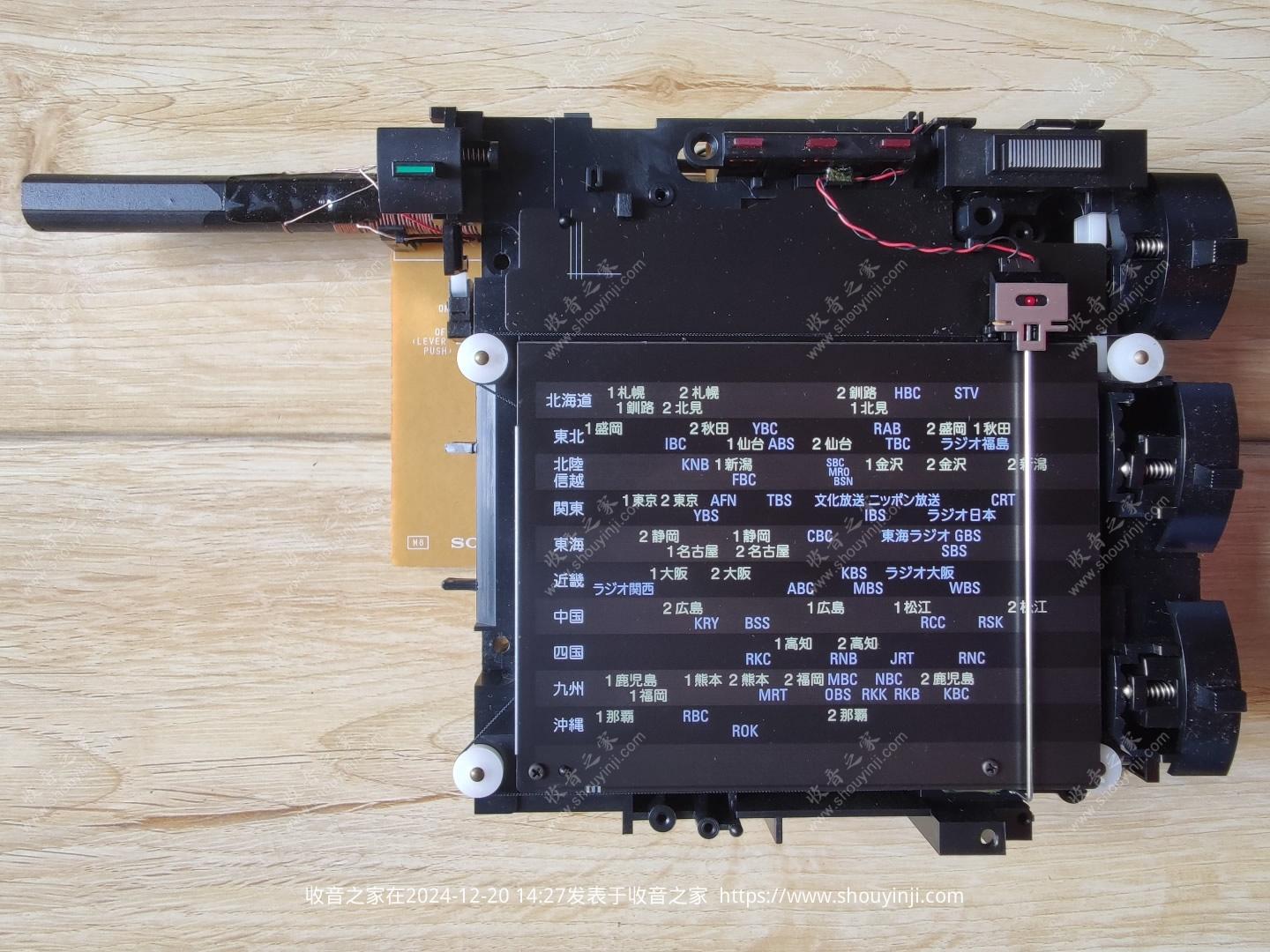

结构体正面
结构体反面

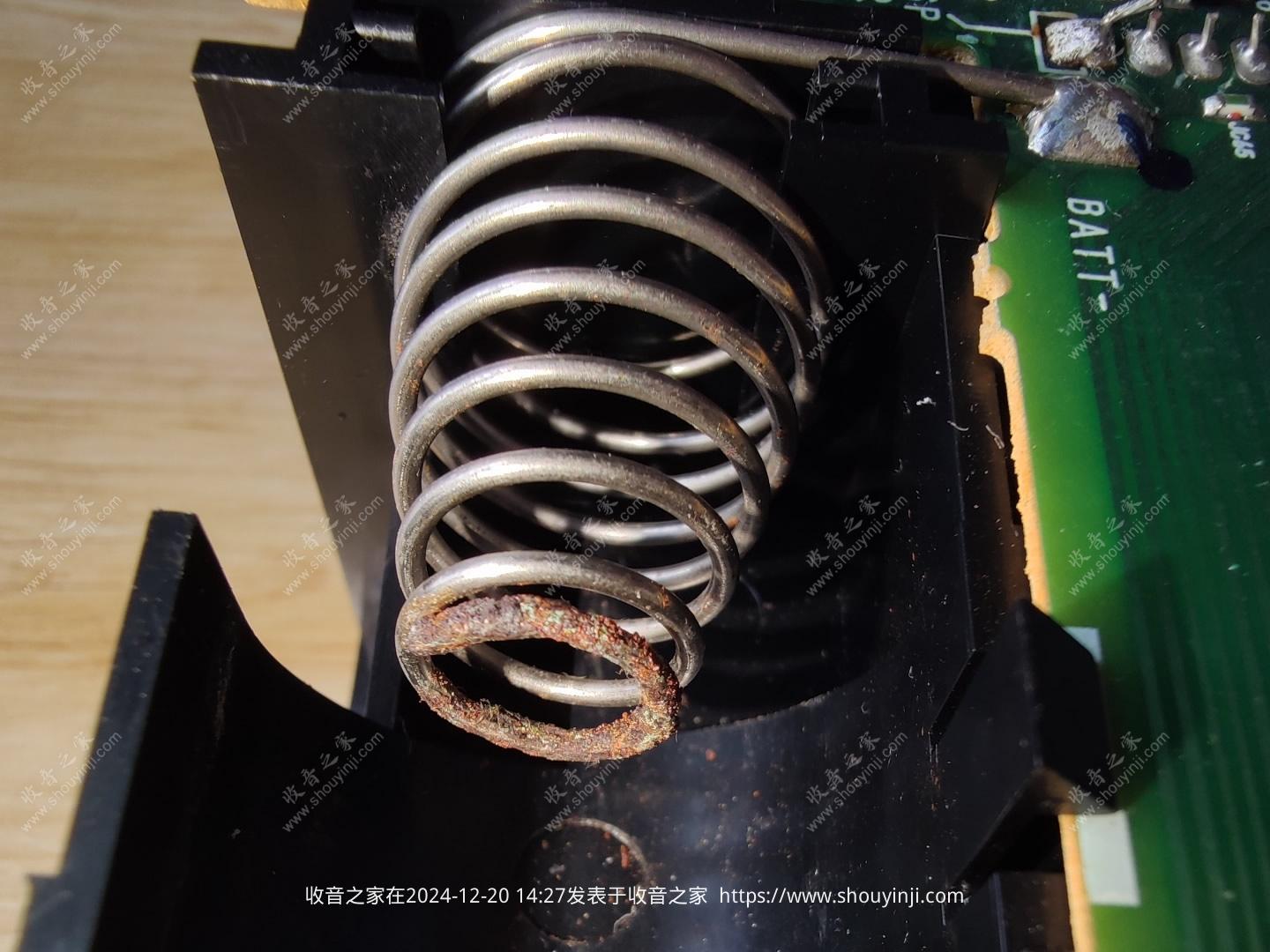

负极弹簧被腐蚀了,要焊下来处理下
指针和线拿掉了,会不会装不上无法还原?
刻度盘是铝制的,神奇的标识
部分金属构件,此轮传送体

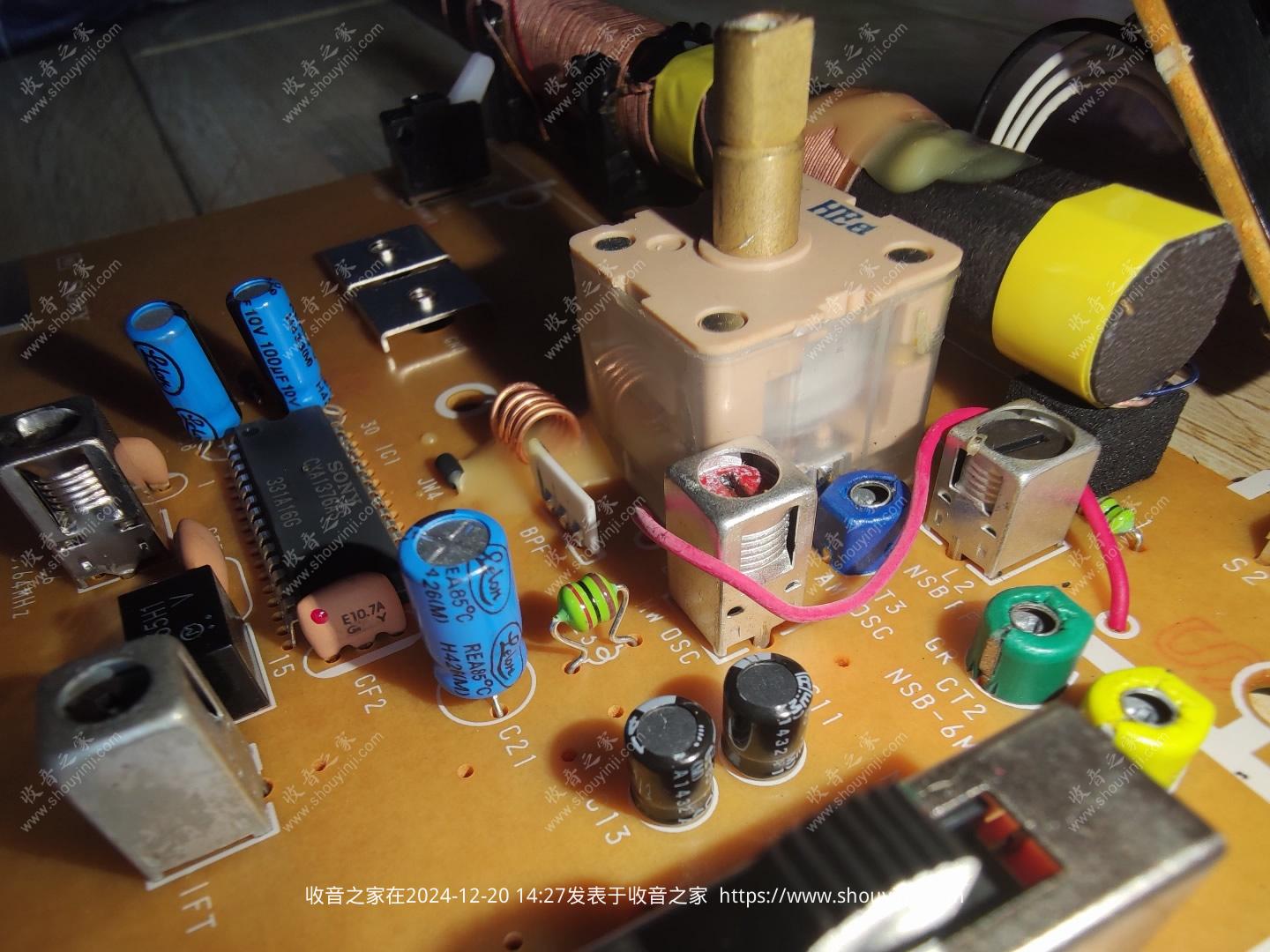

PCB电板正面
磁棒天线:180mm*φ11mm
电源开关
六个晶振

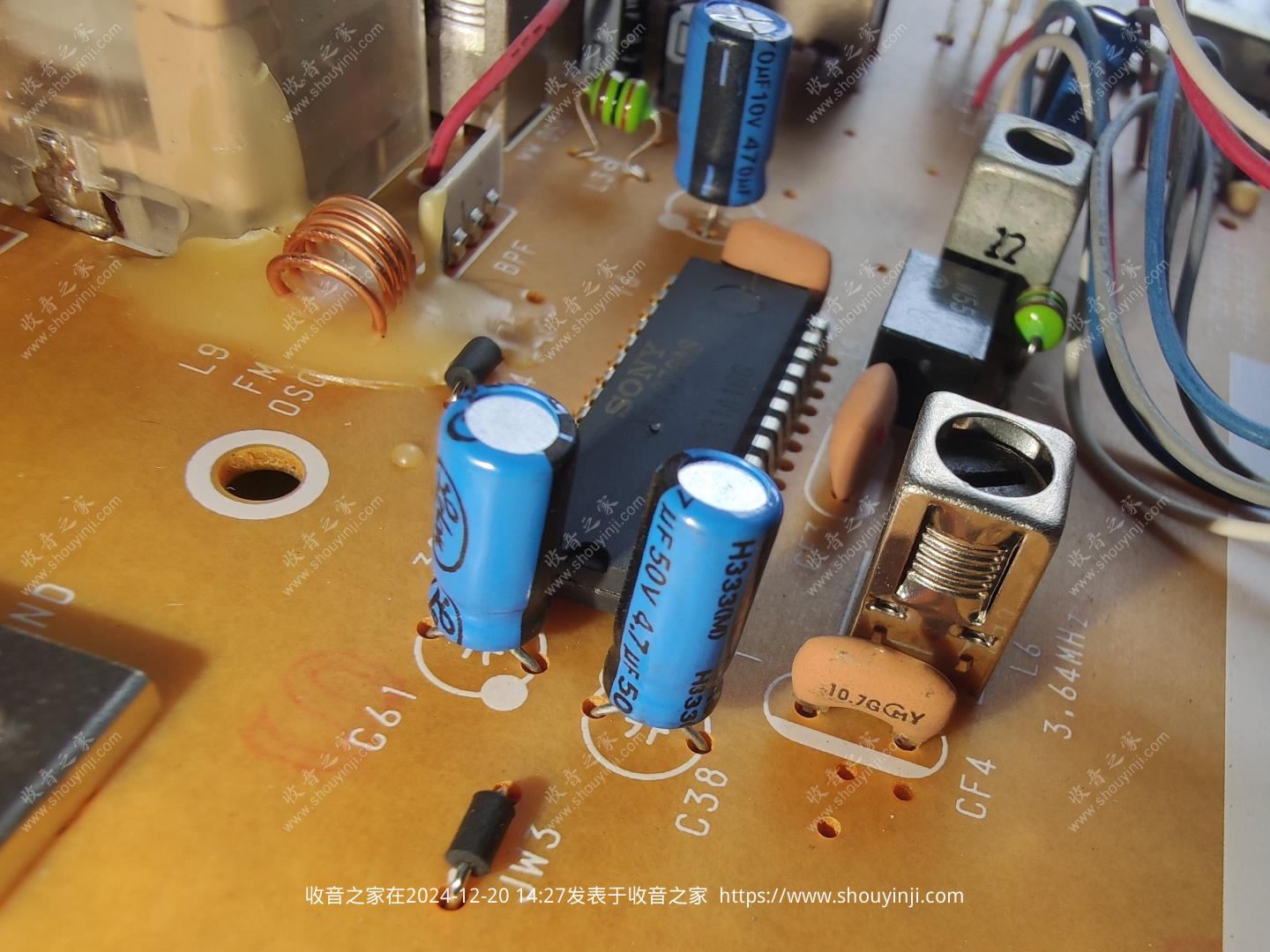

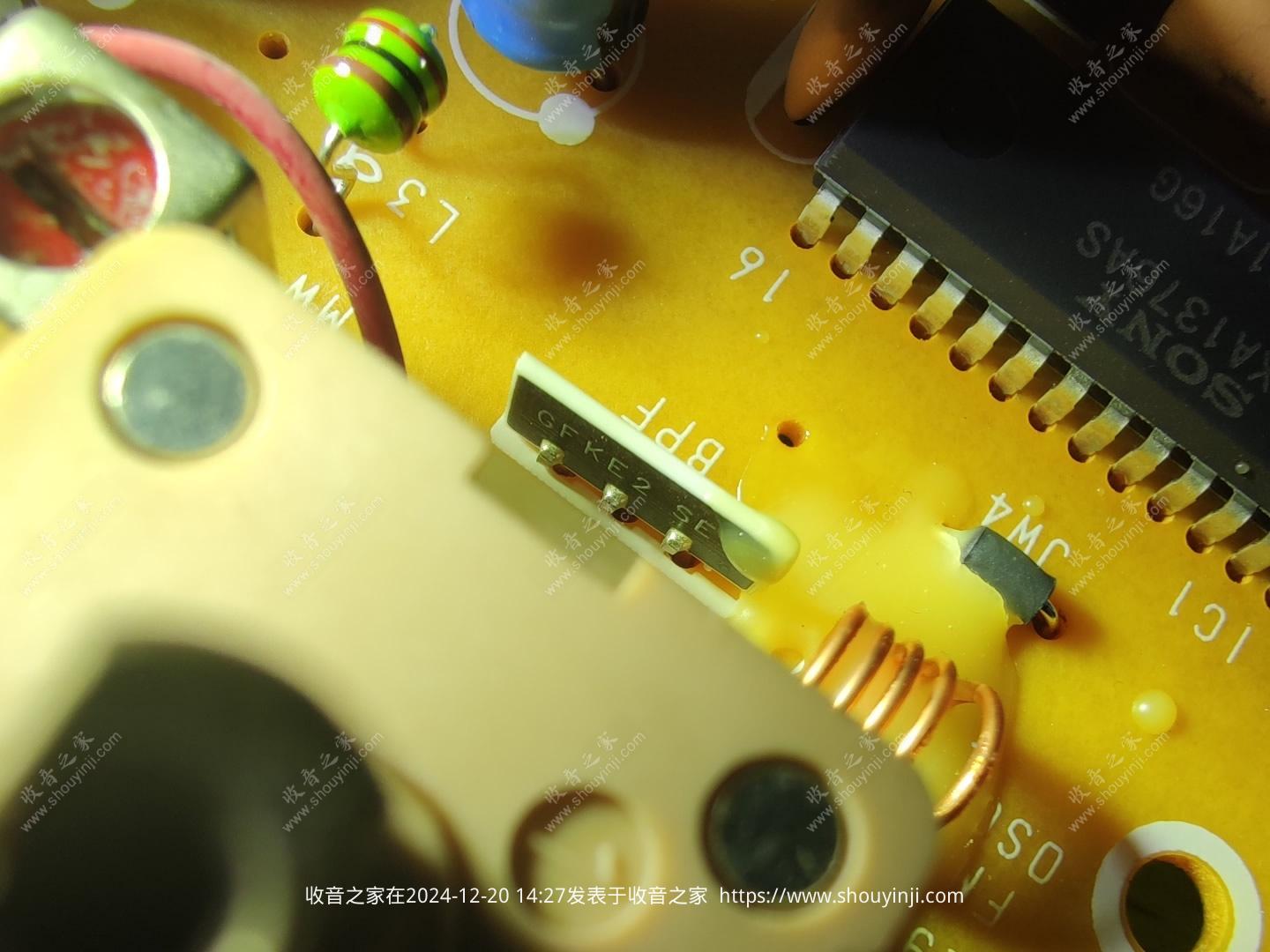

SONY CXA1376AS收音机专用IC

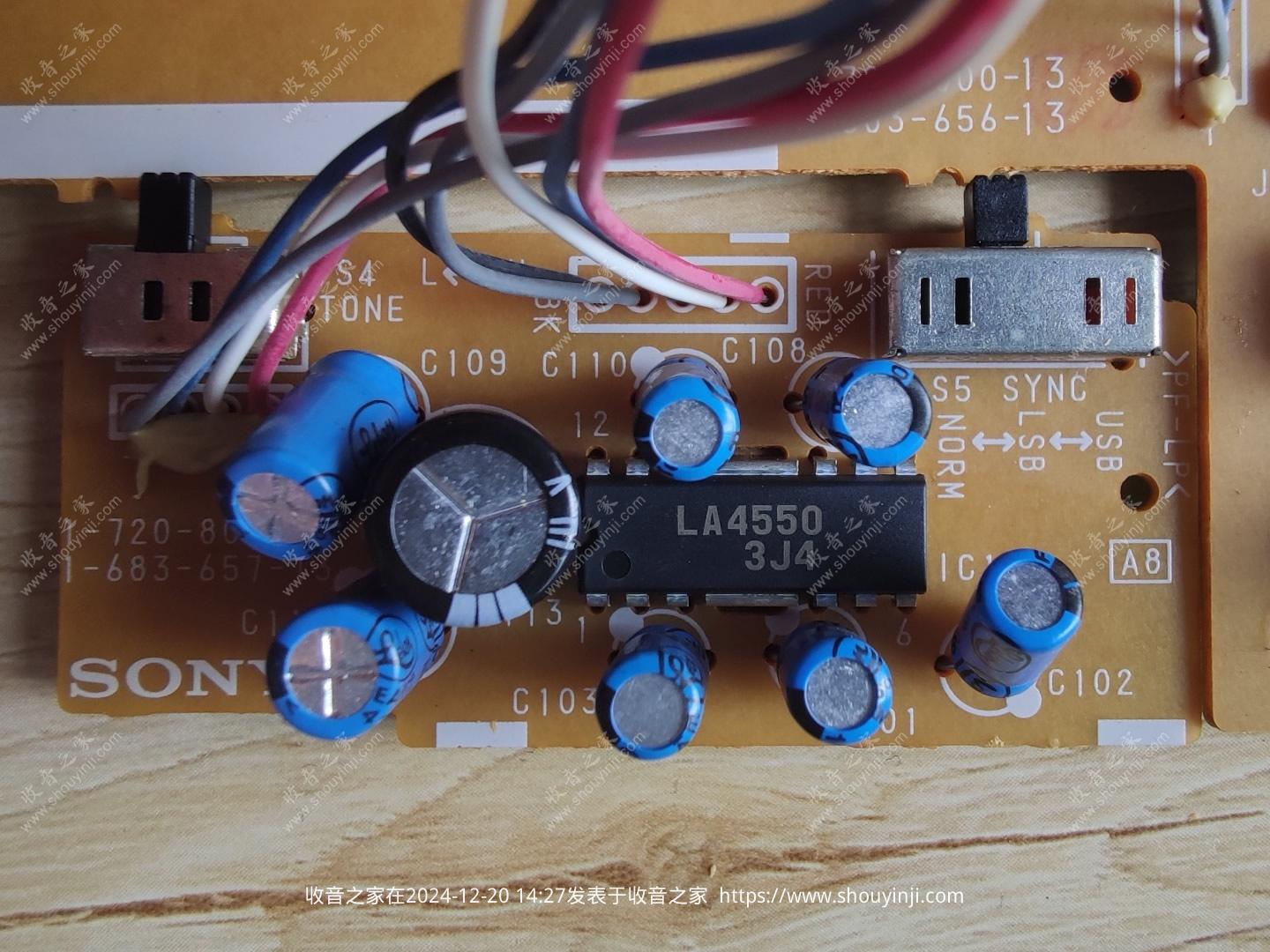

LA4550双声道音频功放IC,BTL输出功率可达4W

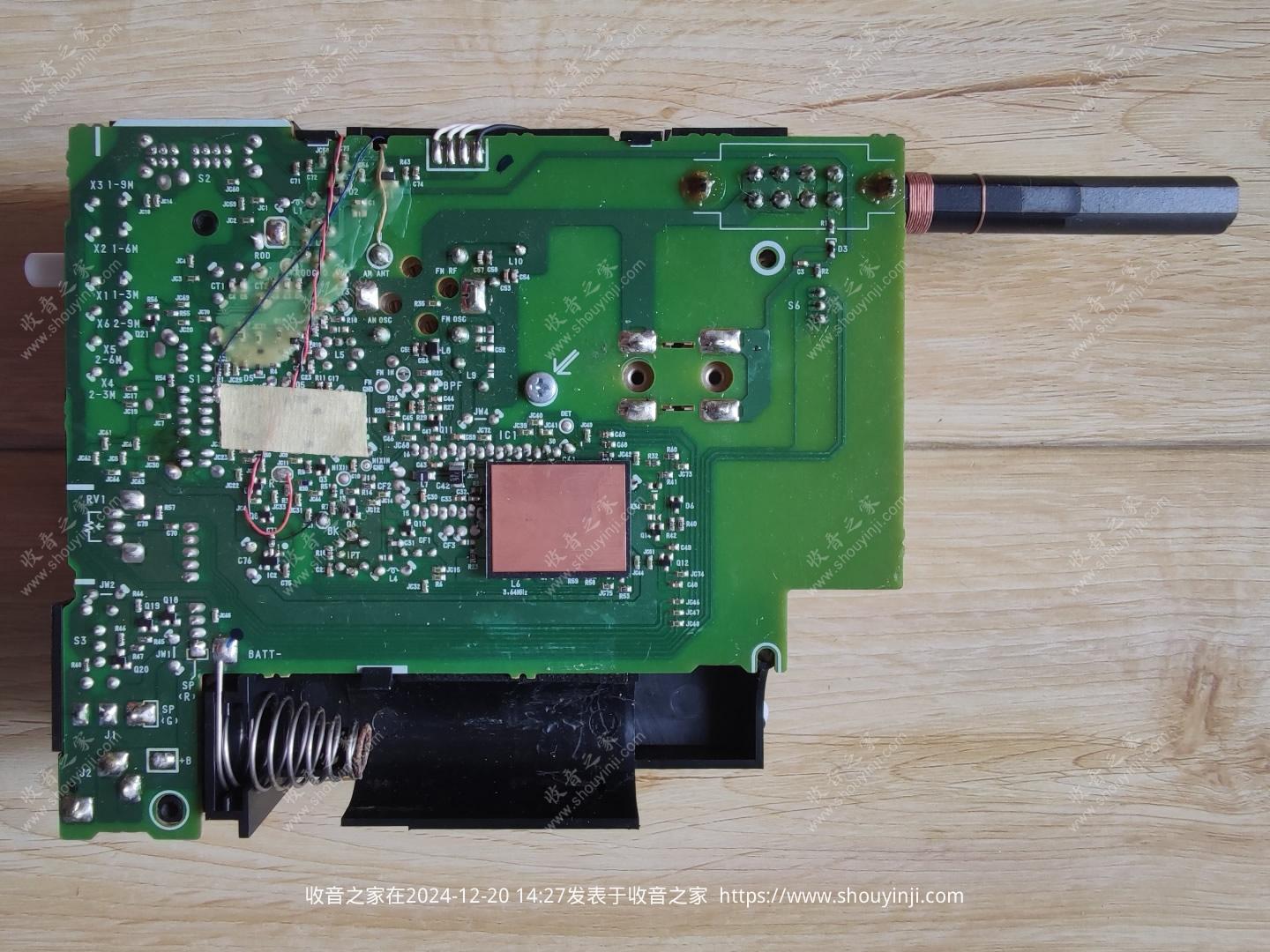

PCB电板背面
塑料机架,齿轮传动部分
集合照
|
|
|
|
|
|
累计签到:491 天 连续签到:2 天
高级
威望:18
金钱:2034
贡献:0
魅力:0
赫币:2943
在线时间:240 小时
注册时间:2021-2-16
最后登录:2024-4-14
|
原件虽少,但是用料挺不错,价格300差不多了 |
|
|
|
|
|
累计签到:184 天 连续签到:1 天
版主
威望:698
金钱:4317
贡献:12
魅力:0
赫币:372850
在线时间:1460 小时
注册时间:2020-8-31
最后登录:2024-4-18
|
|
|
|
|
|
- 积分
- 33
- 最后登录
- 2021-4-28
- 阅读权限
- 10
- 积分
- 33
- 回帖
- 6
- 精华
- 0
累计签到:2 天 连续签到:1 天
入门
威望:0
金钱:26
贡献:0
魅力:0
赫币:15
在线时间:0 小时
注册时间:2021-4-26
最后登录:2021-4-28
|
鱼鱼
发表于 2021-4-26 05:52:45
来自手机
|
显示全部楼层
|
发消息
|
|
|
|
|
累计签到:184 天 连续签到:1 天
版主
威望:698
金钱:4317
贡献:12
魅力:0
赫币:372850
在线时间:1460 小时
注册时间:2020-8-31
最后登录:2024-4-18
|
|
|
|
|
|
- 积分
- 204
- 最后登录
- 2022-4-20
- 阅读权限
- 20
- 积分
- 204
- 回帖
- 37
- 精华
- 0
累计签到:29 天 连续签到:1 天
初级
威望:1
金钱:164
贡献:0
魅力:0
赫币:141
在线时间:9 小时
注册时间:2021-3-21
最后登录:2022-4-20
|
桃花岛
发表于 2021-4-29 05:49:20
来自手机
|
显示全部楼层
|
发消息
|
|
|
|
|
- 积分
- 551
- 最后登录
- 2022-5-19
- 阅读权限
- 40
- 积分
- 551
- 回帖
- 76
- 精华
- 0
累计签到:65 天 连续签到:1 天
中级
威望:3
金钱:469
贡献:0
魅力:0
赫币:371
在线时间:27 小时
注册时间:2021-4-29
最后登录:2022-5-19
|
|
|
|
|
|
- 积分
- 55
- 最后登录
- 2021-11-3
- 阅读权限
- 10
- 积分
- 55
- 回帖
- 1
- 精华
- 0
尚未签到
入门
威望:1
金钱:52
贡献:0
魅力:0
赫币:9
在线时间:5 小时
注册时间:2021-6-25
最后登录:2021-11-3
|
EX5MK2 内部电路布局, 根据贩售时期前后, 共有两种.
上面看到拆机照是后期, 分立元件少的布局. 机子外观倒是没什么差异. |
|
|
|
|
|
