[拆机修机] 朝元红桃4代4G智能音箱/FM收音机拆机

其他国内品牌 其他国内品牌 165 人阅读 | 2 人回复 | 2021-09-28

这机很小巧,FM收台很方便,不需要检索预设!

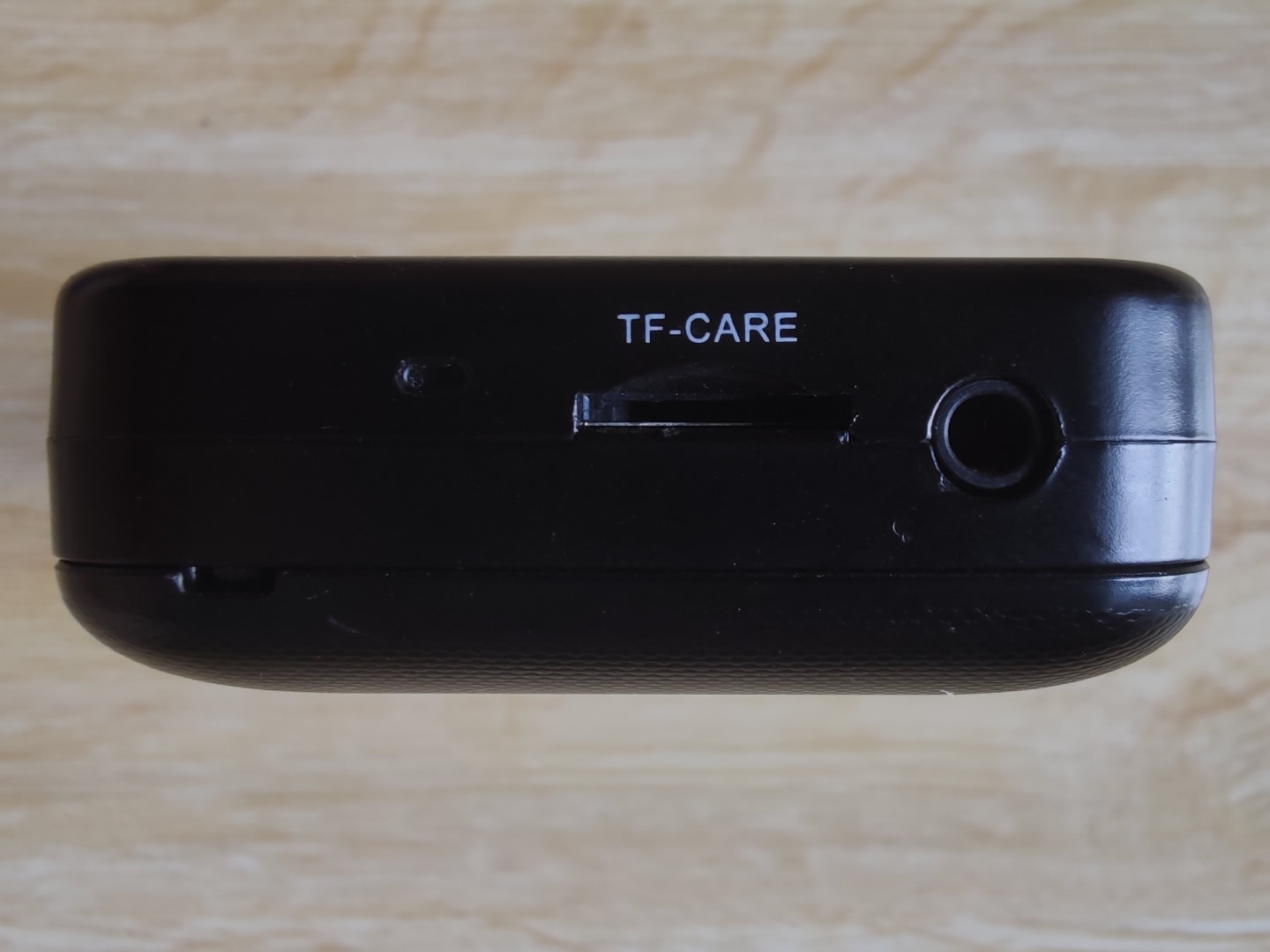

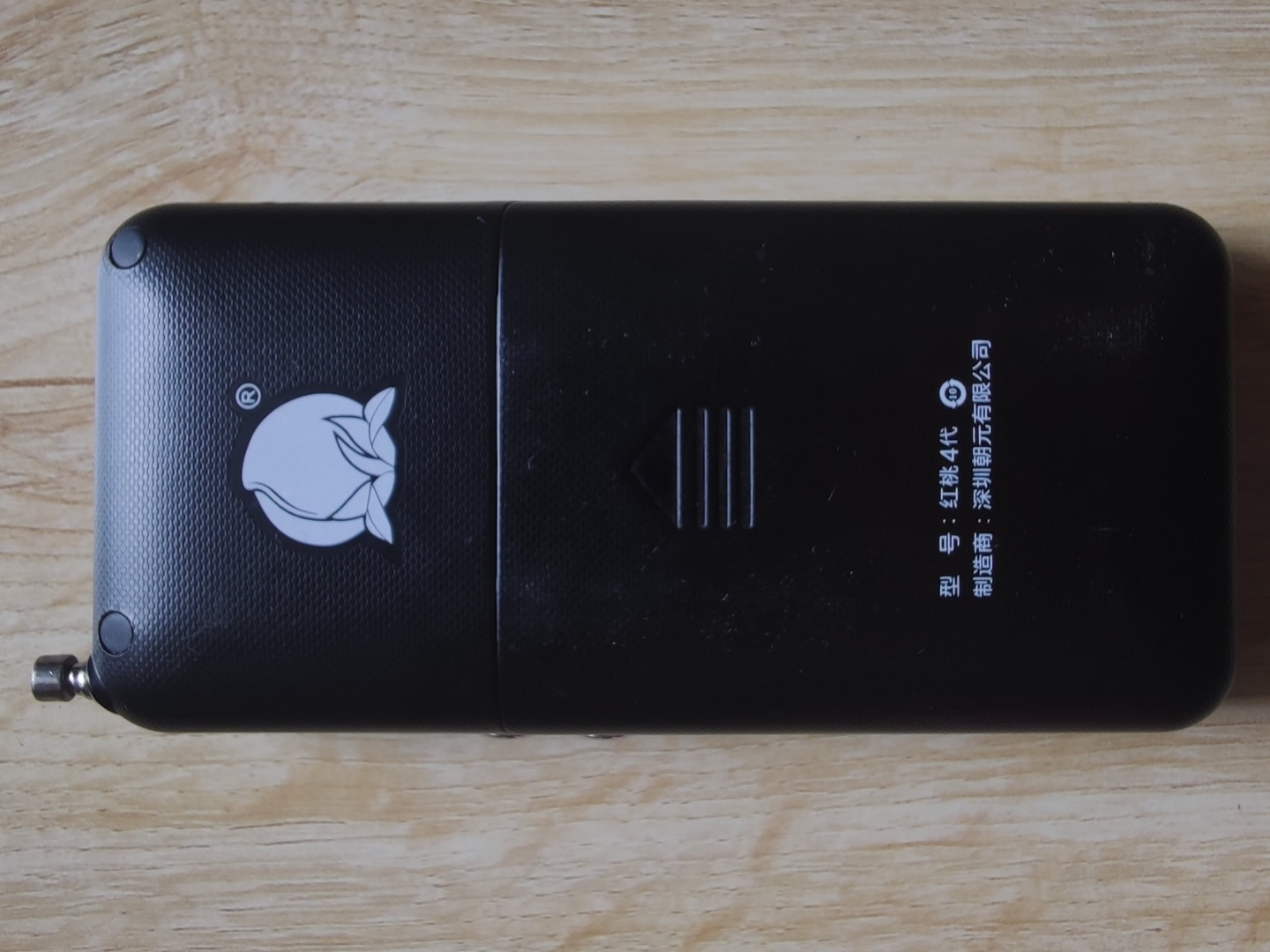

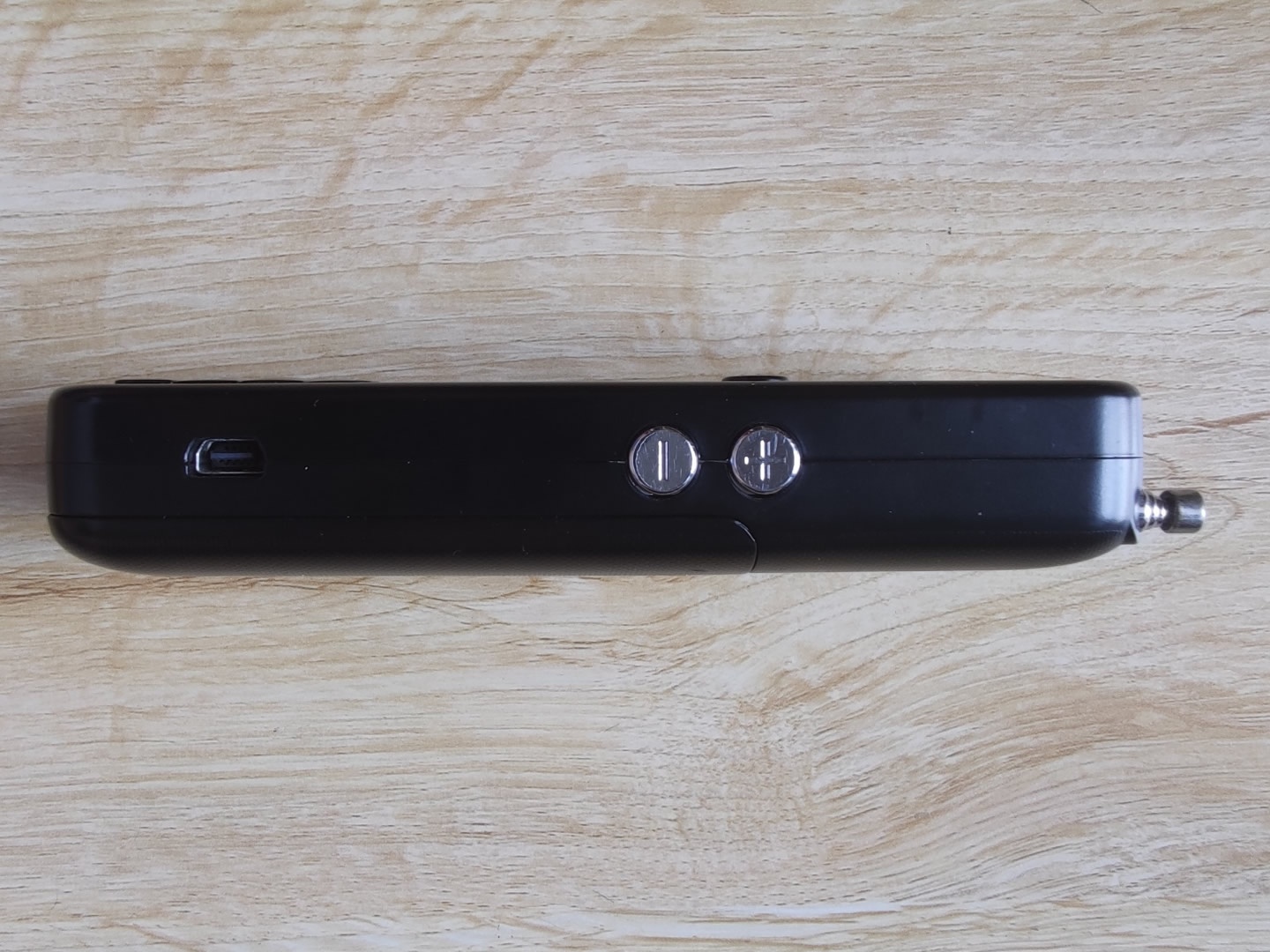

外观

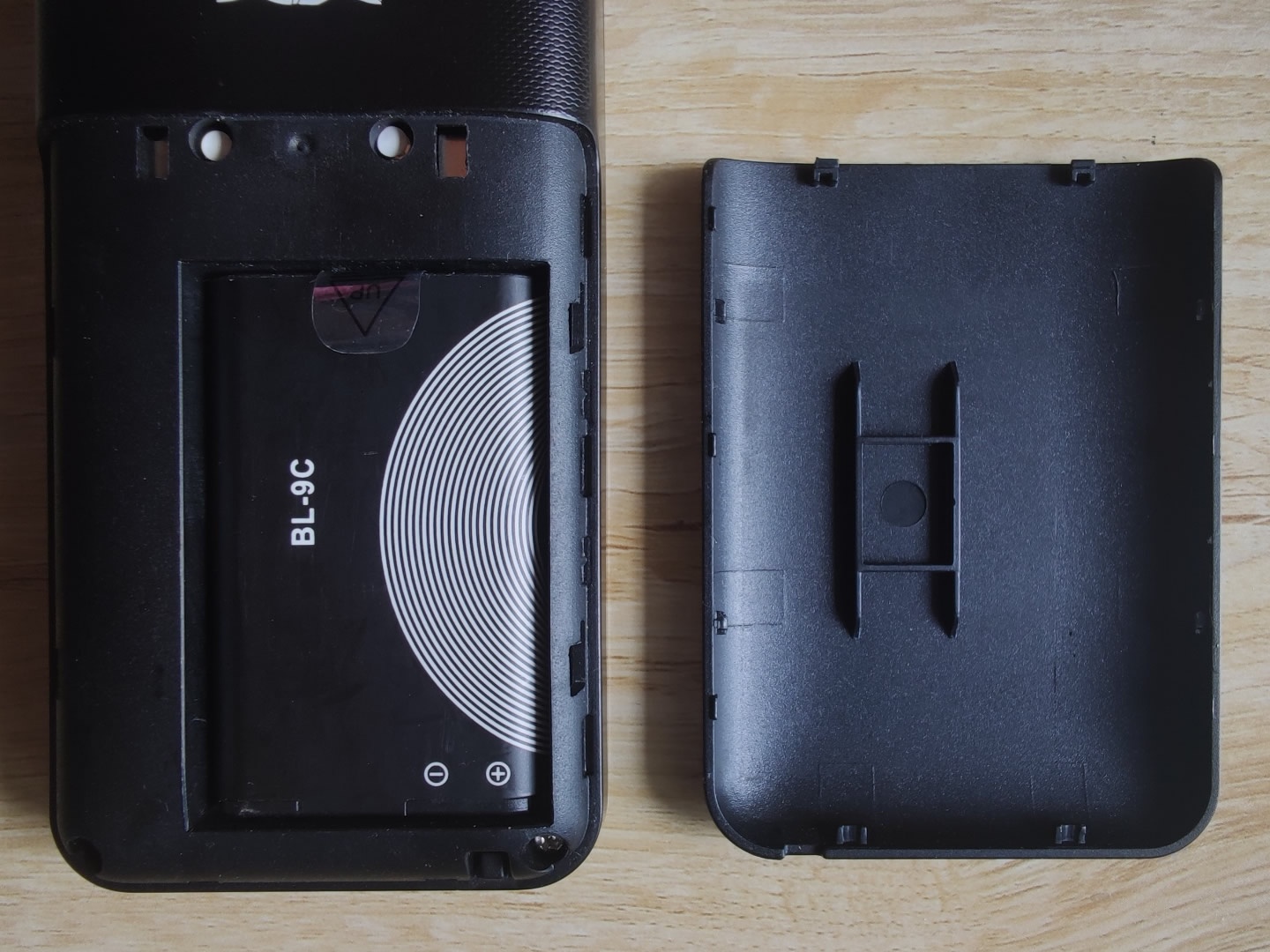

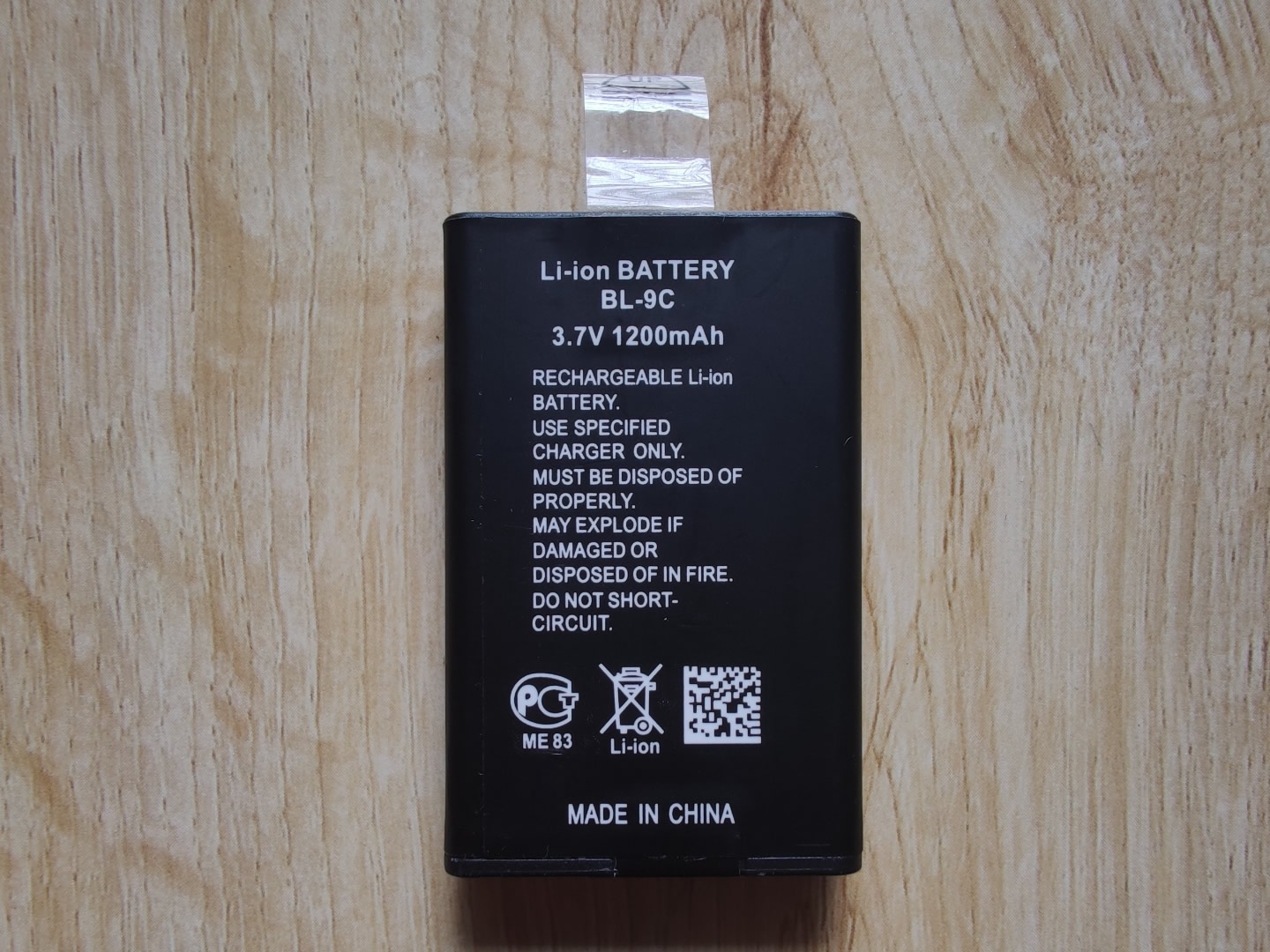

使用BL-9C电池


开始拆机

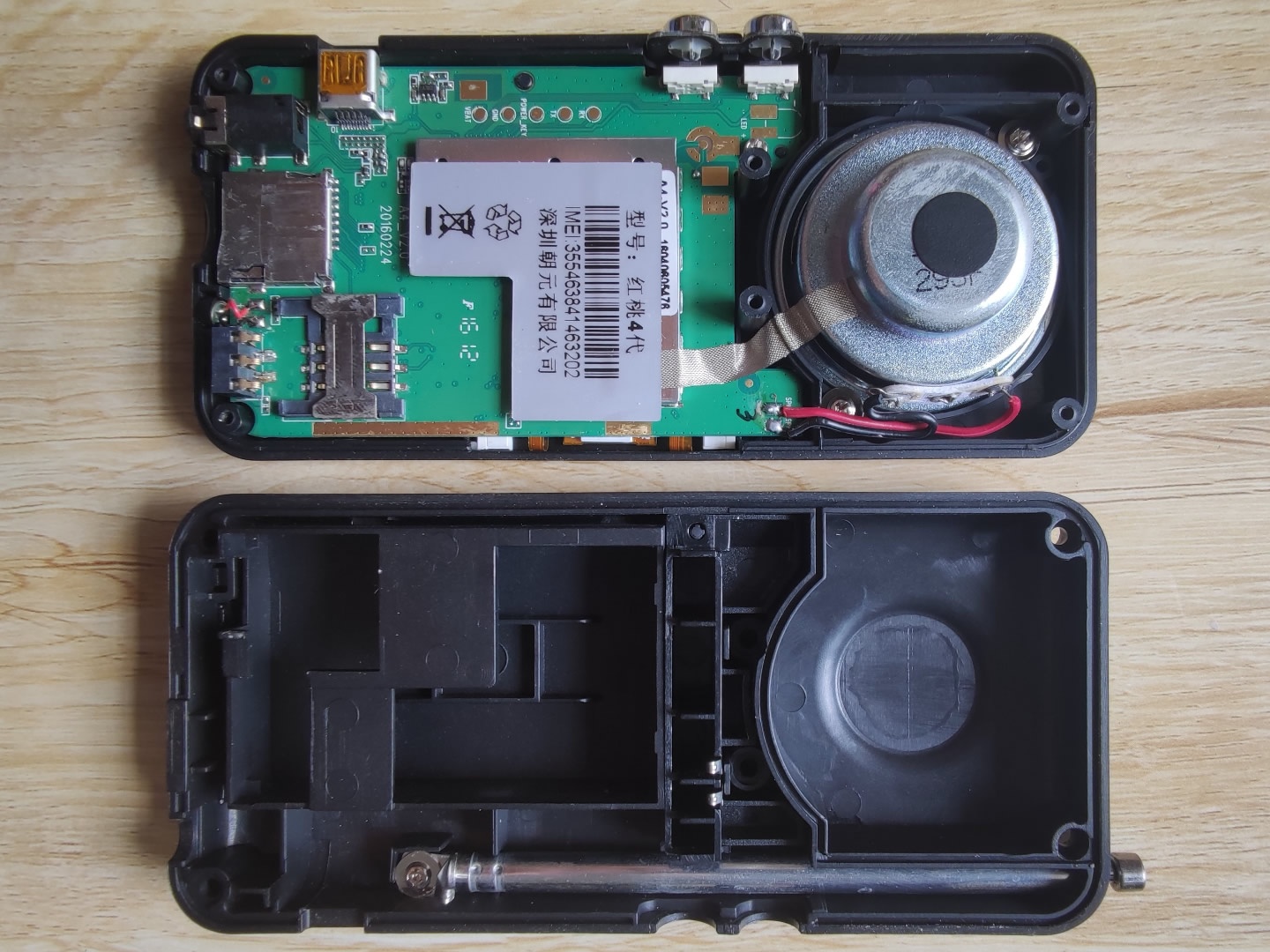

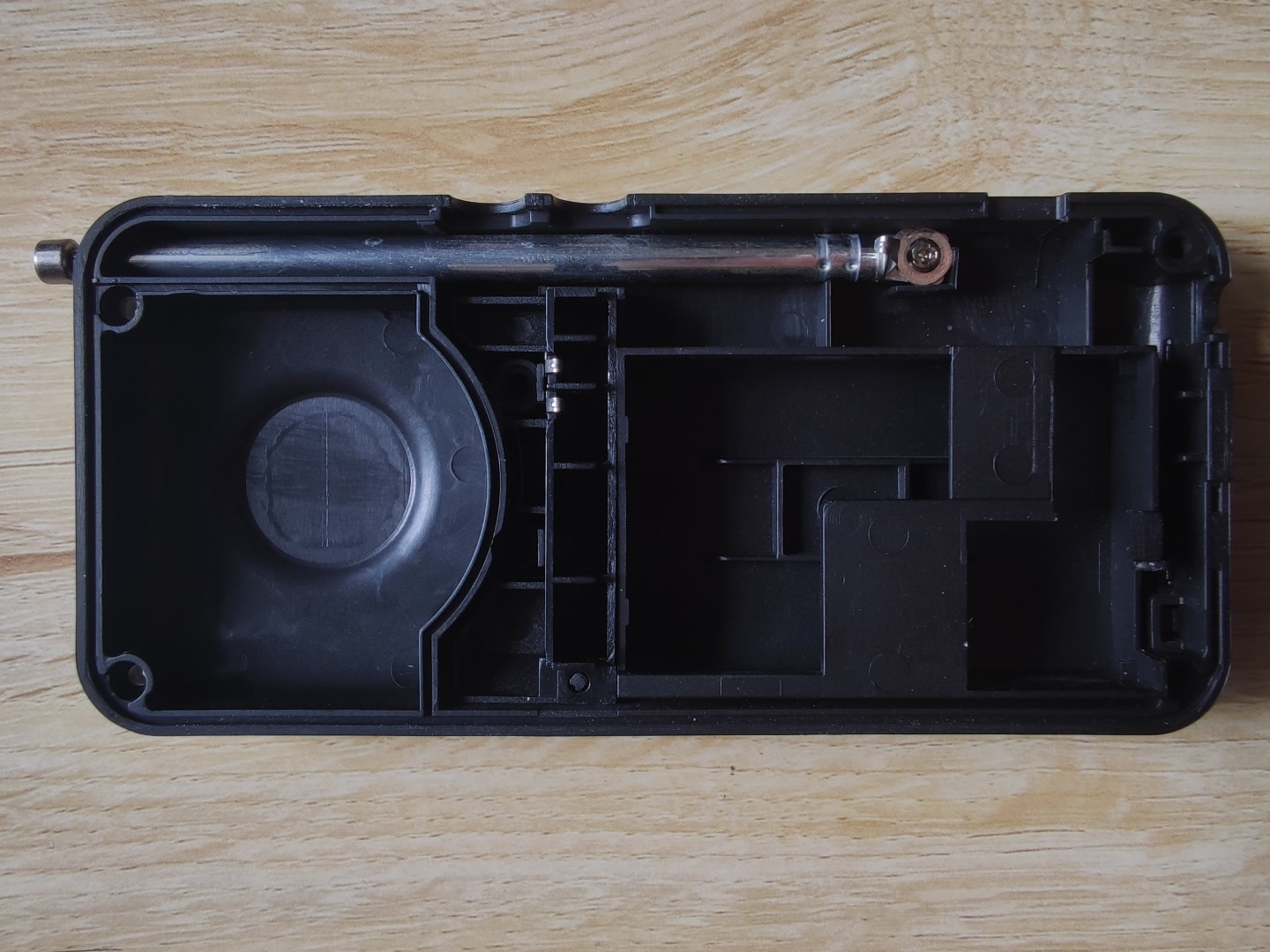

后盖内,喇叭有独立的腔体


网络信号天线


结构很简单

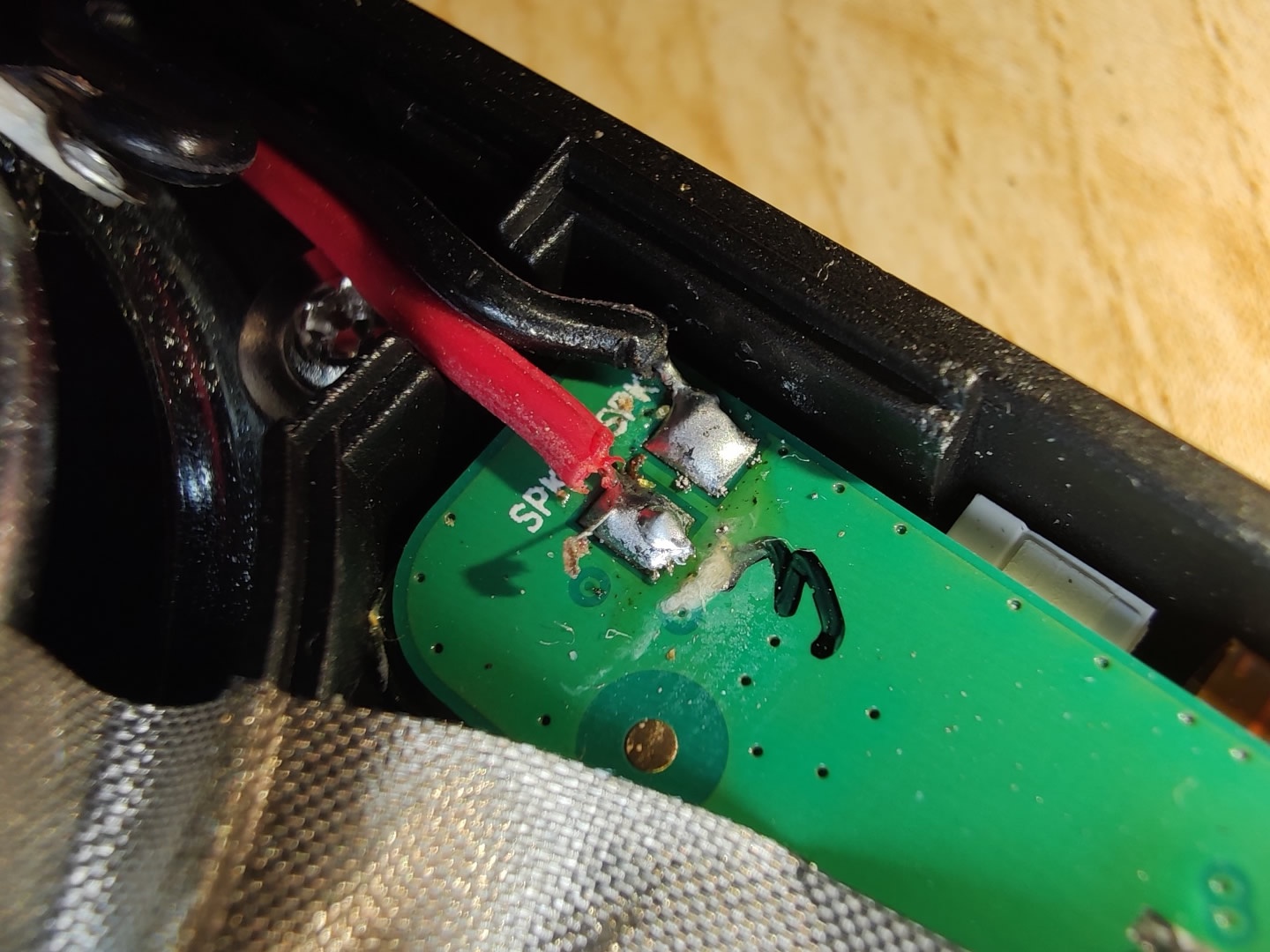

这机人工焊线水平一般般


喇叭4Ω 3W


前盖内

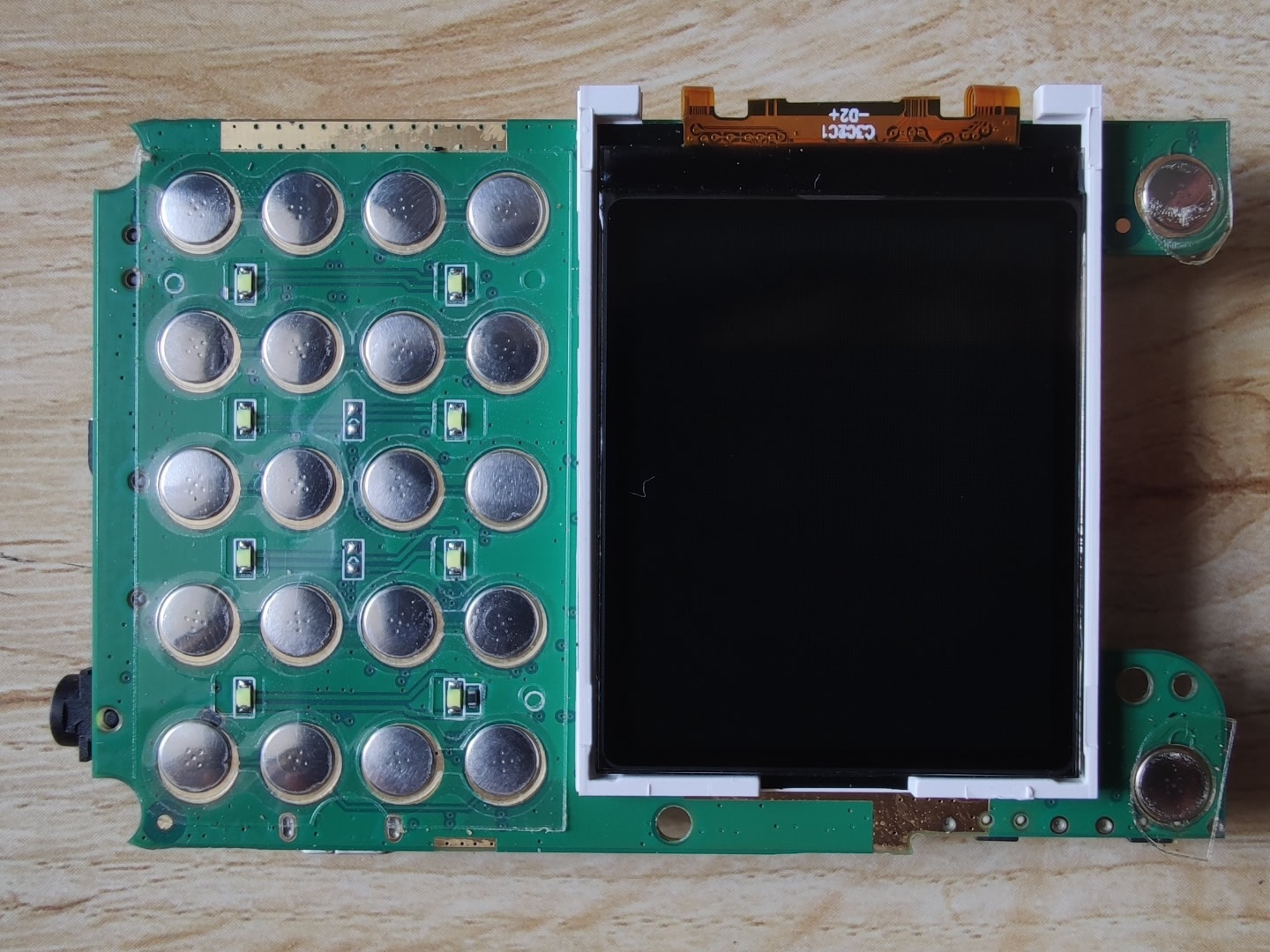

操作面板和显示屏

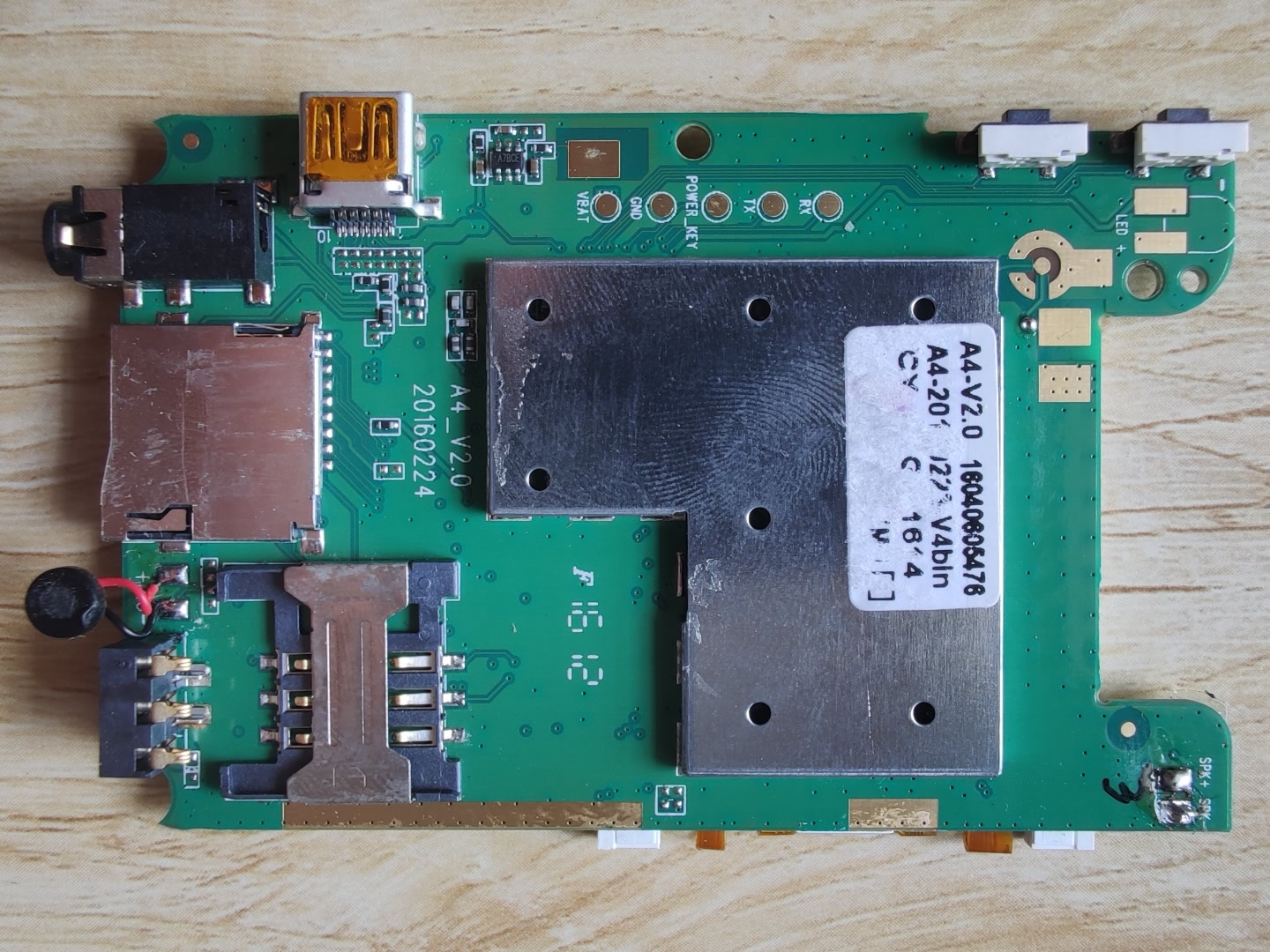

IC在隐蔽罩下面

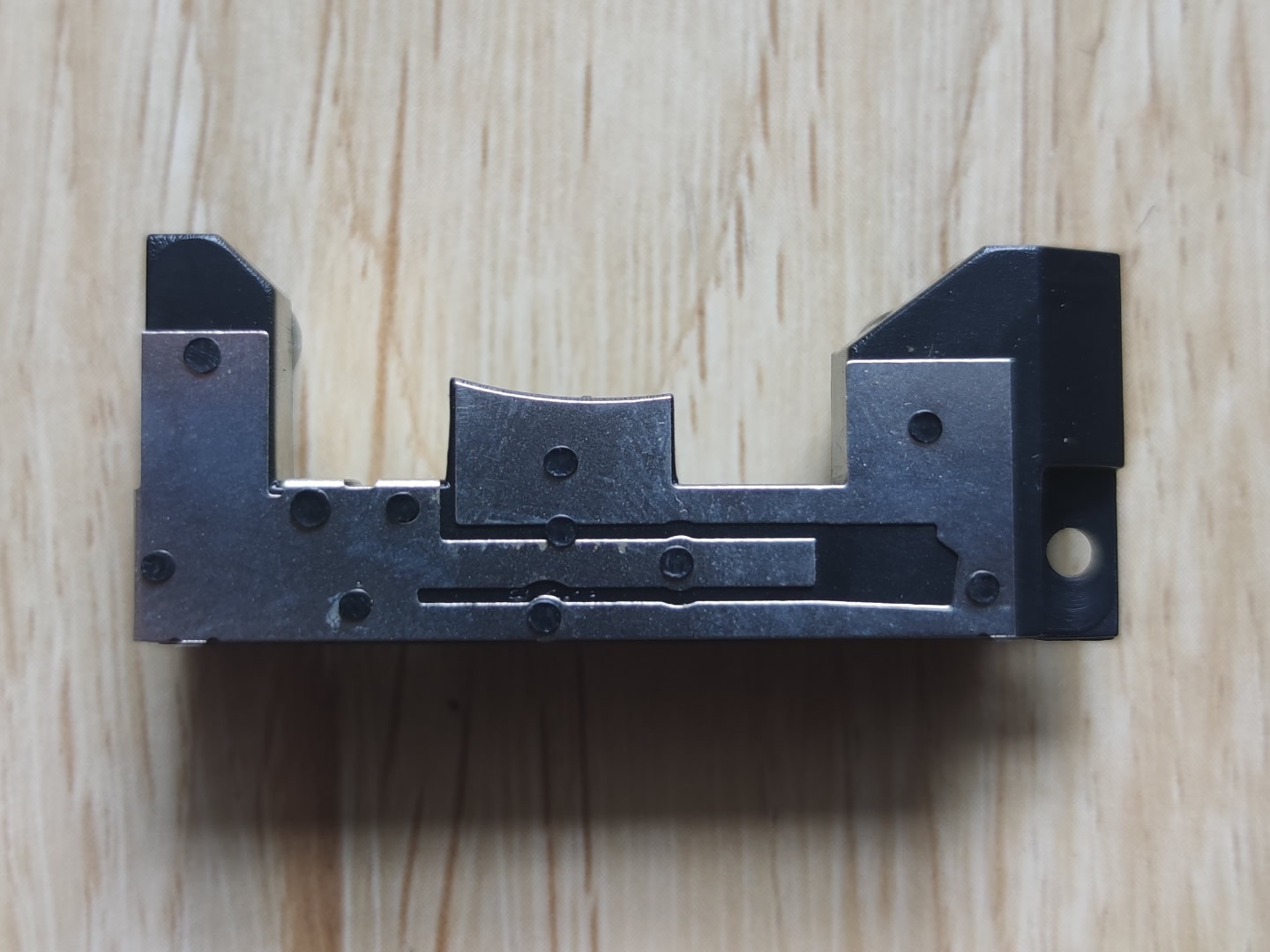

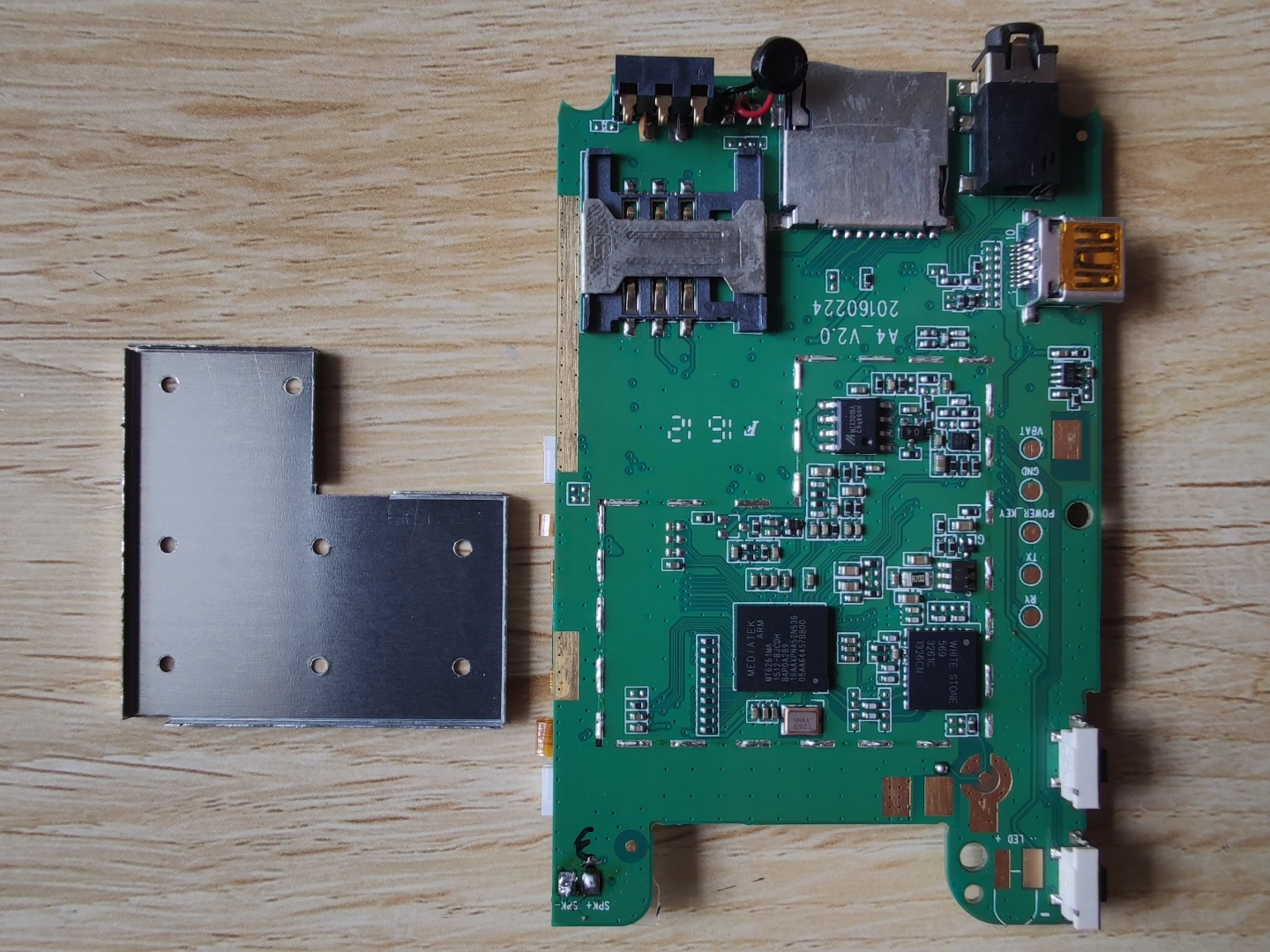

隐蔽罩用热风机吹下来了

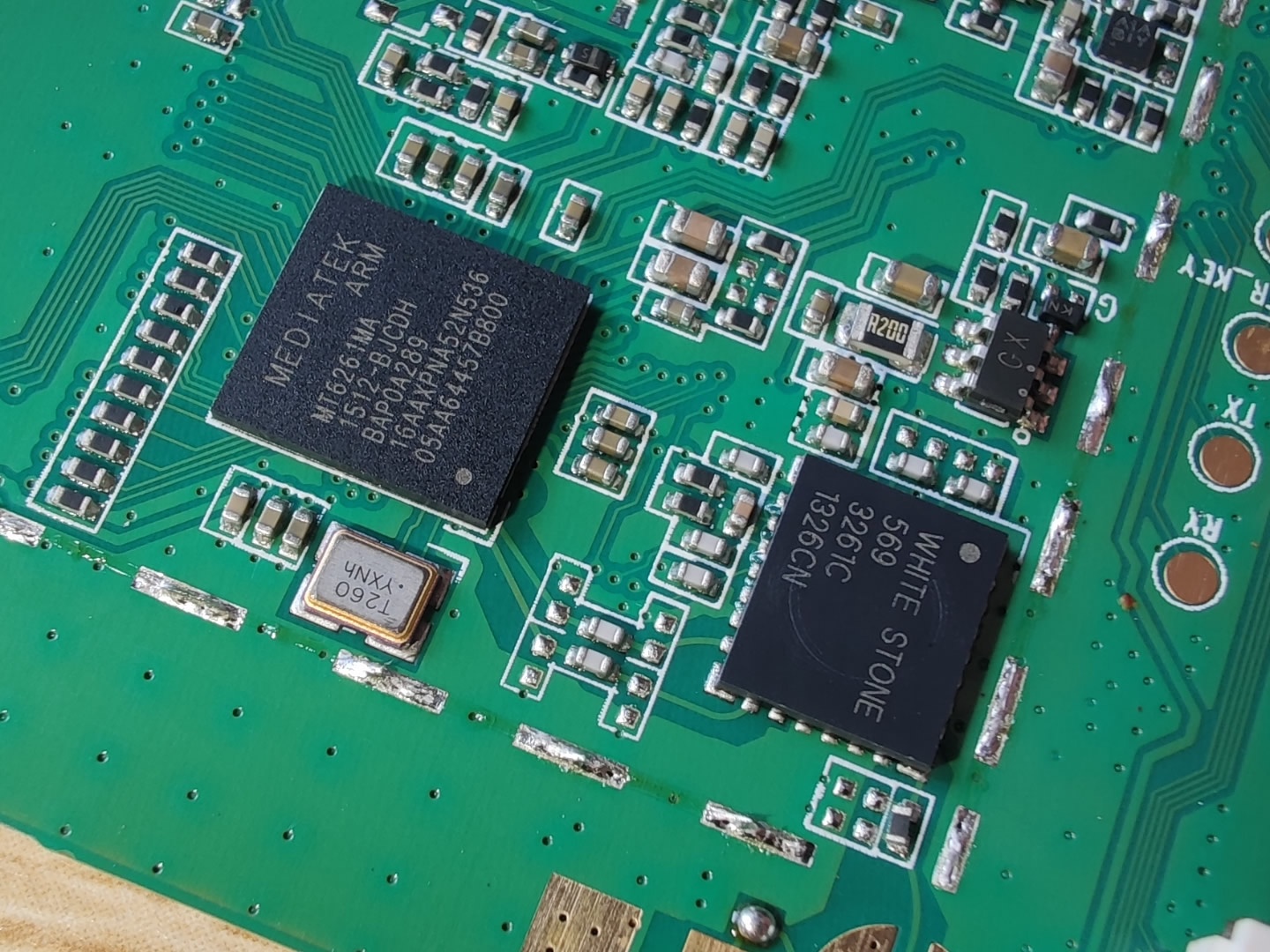

三个IC


联发科MT6261MA基于32位ARM7EJ-S TM RISC处理器,高端GSM/GPRS单芯片
WHITE STONE 569 3261C 1326CN这个IC查不到资料


MIX2018A 无滤波器 5W单声道 F类音频放大器


集合照
