[拆机修机] 德劲DE101 数字调谐调频立体声/中波/短波1-2全波段收音机拆机

德劲/DEGEN 德劲/DEGEN 2134 人阅读 | 23 人回复 | 2021-02-20

这小机整体给人感觉不错,多波段,FM还是立体声的!

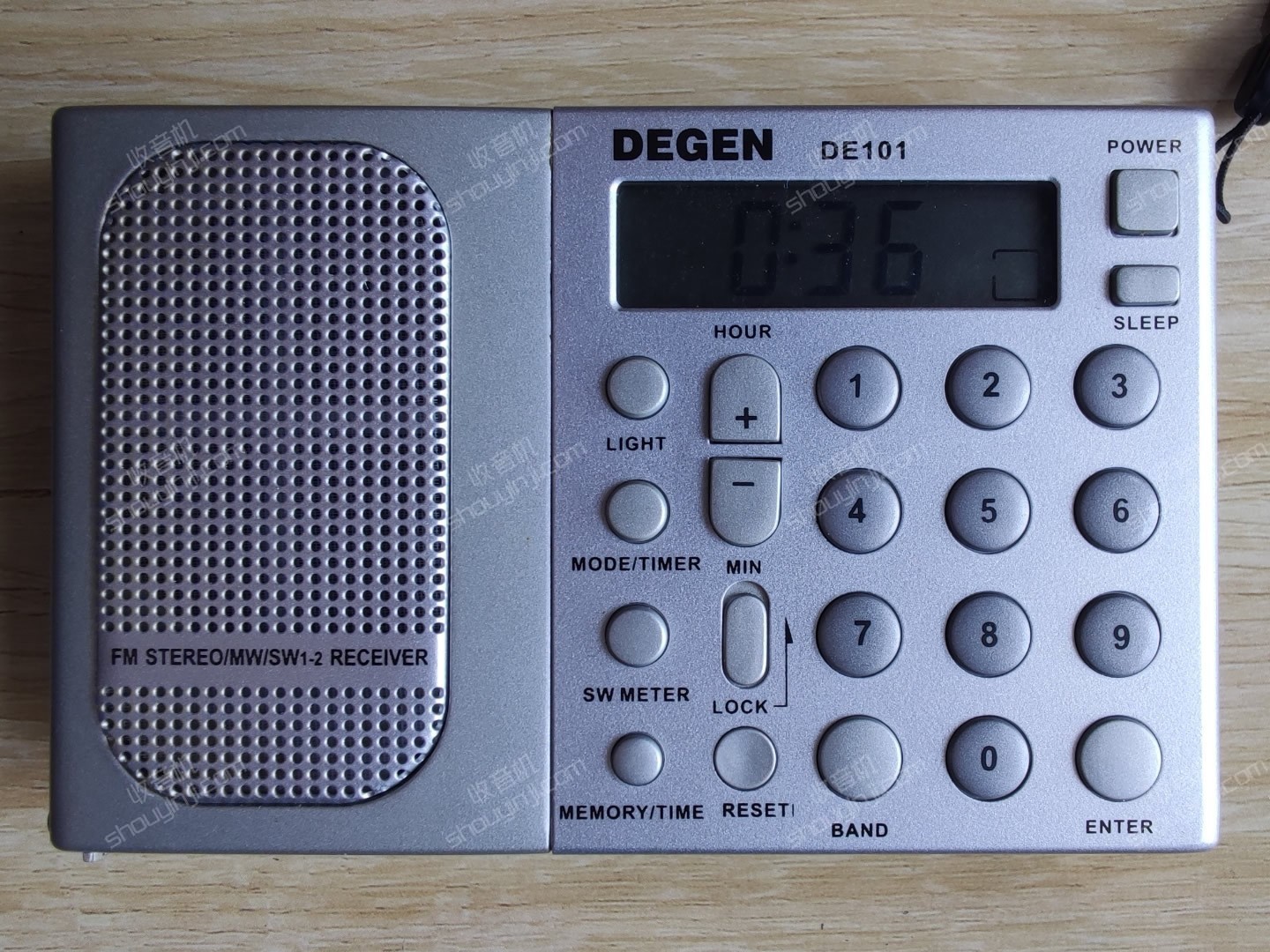

正面

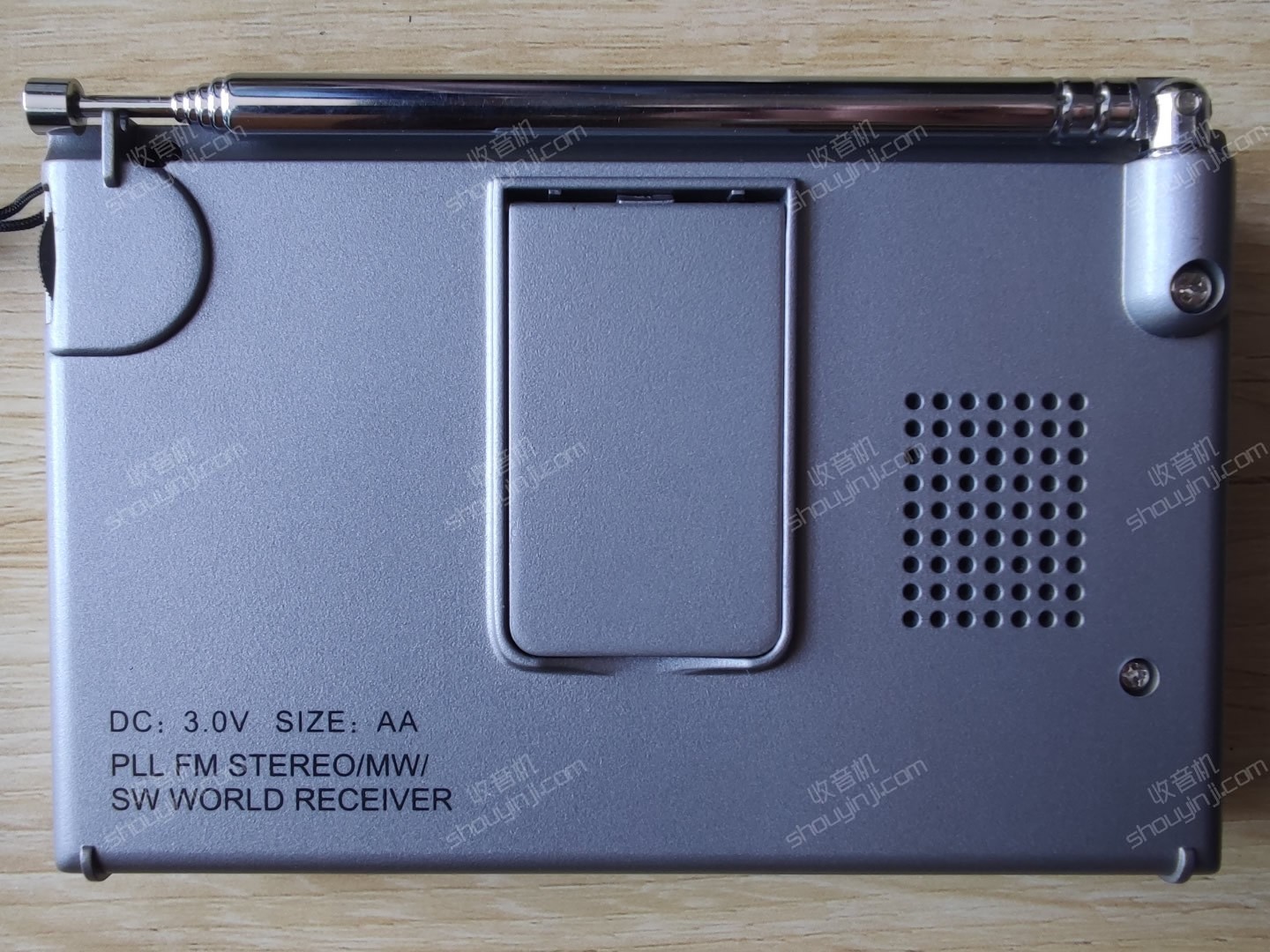

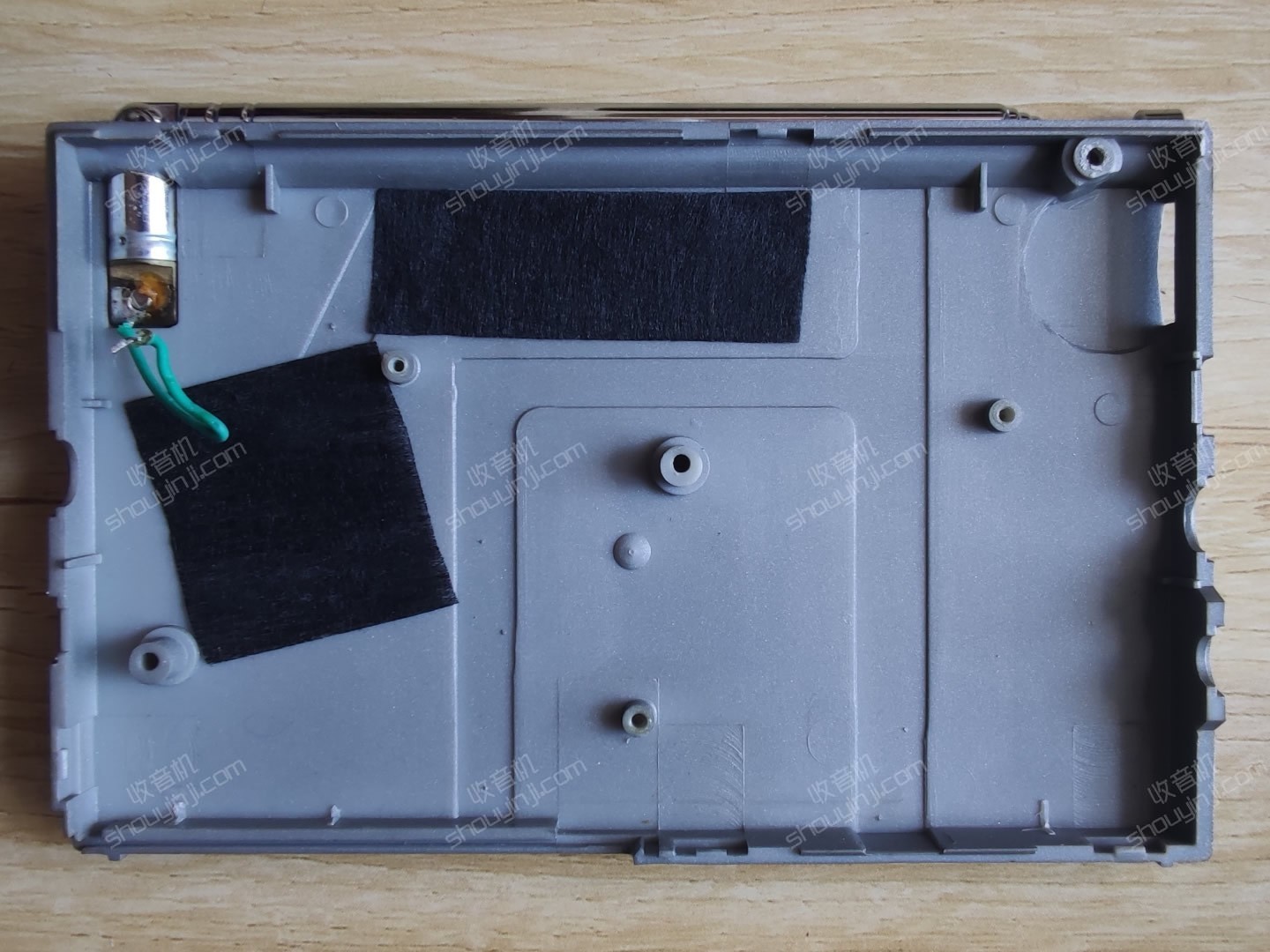

背面


外接电源、耳机输出、单声道/立体声、音量旋钮


远程/本地、外接天线


电池仓


使用两节5#电池

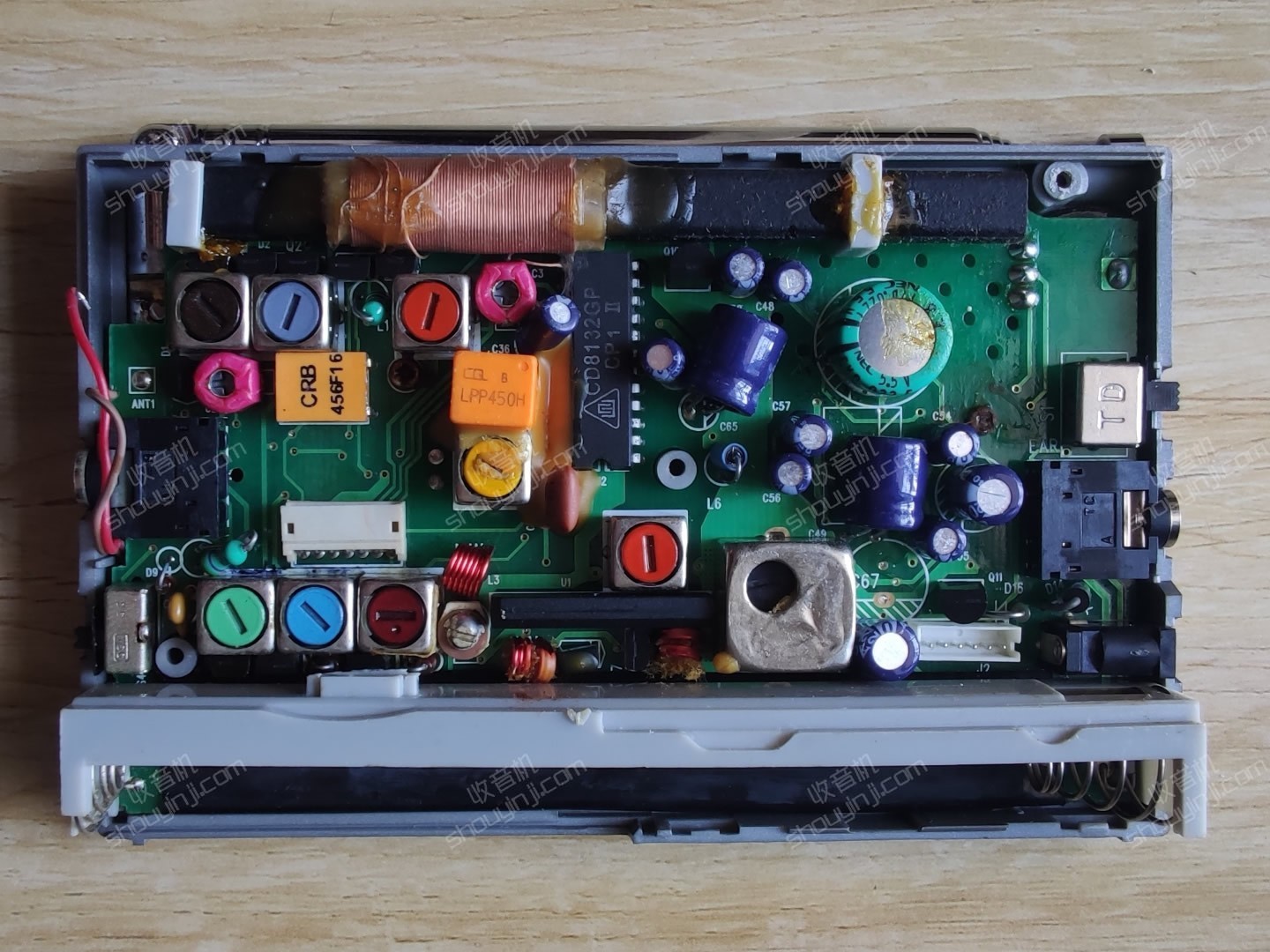

好长的磁棒天线,满满的元器件!

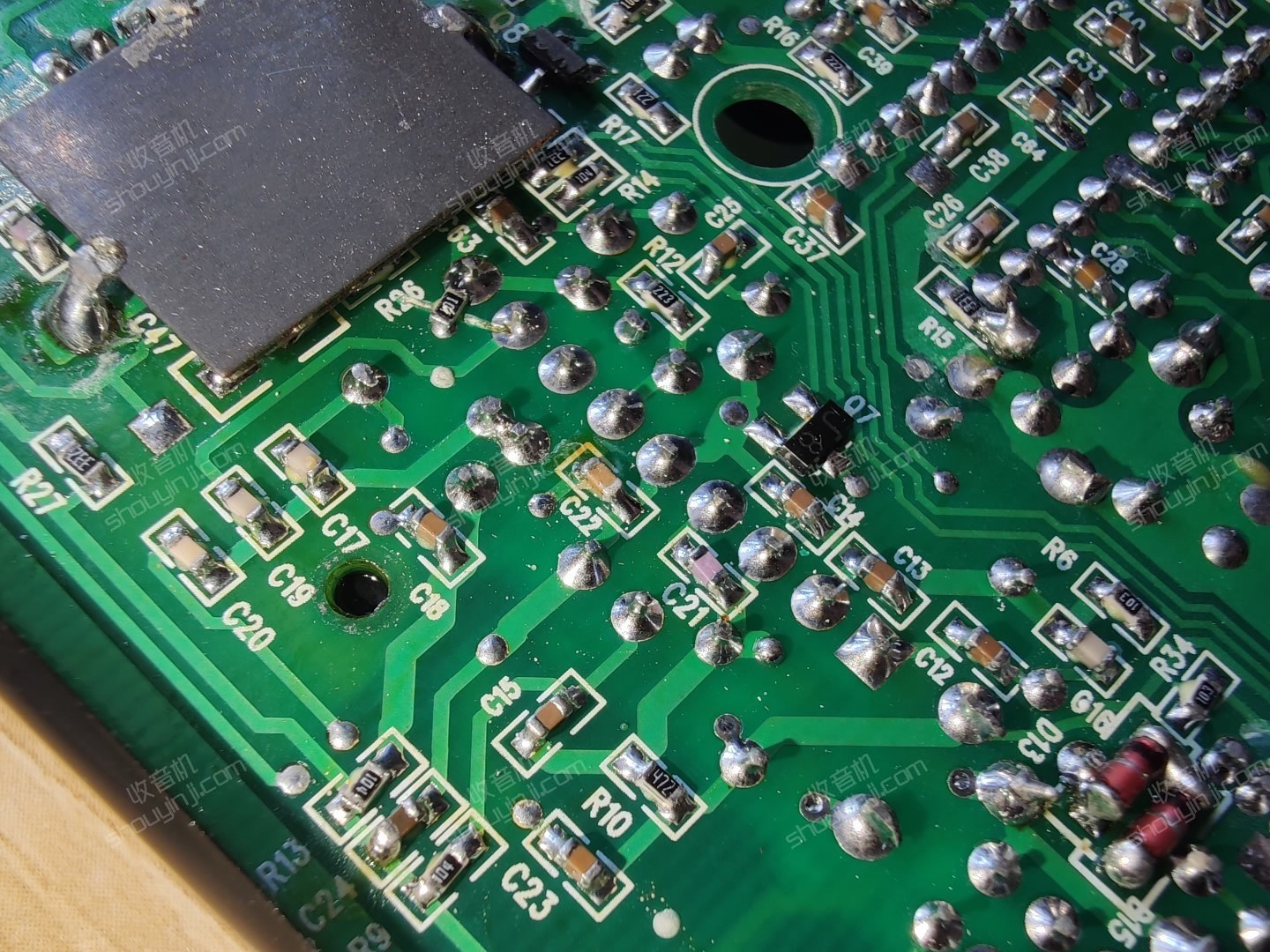

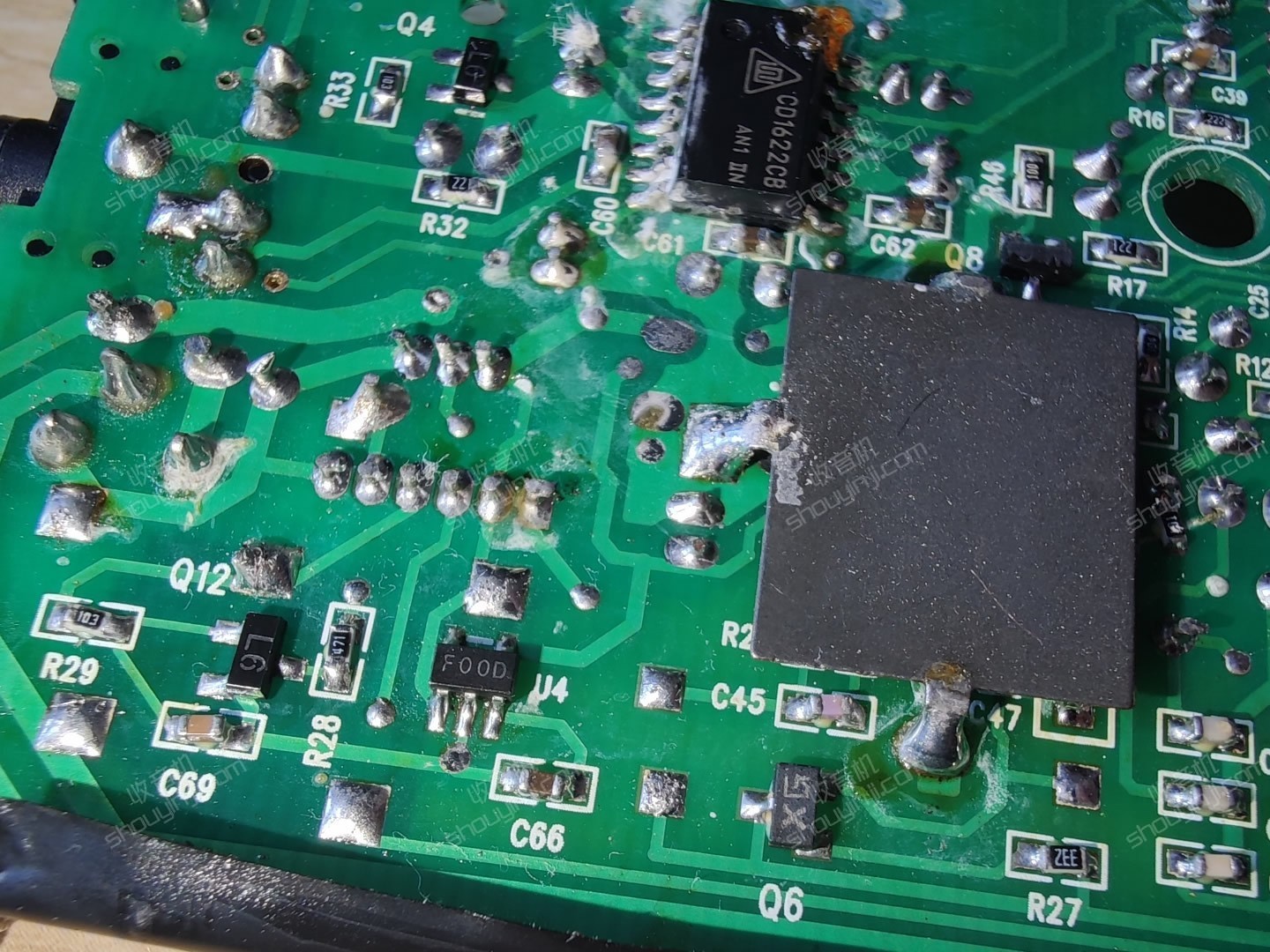

电板背面


74HC138D 3至8线路解码器/解复用器

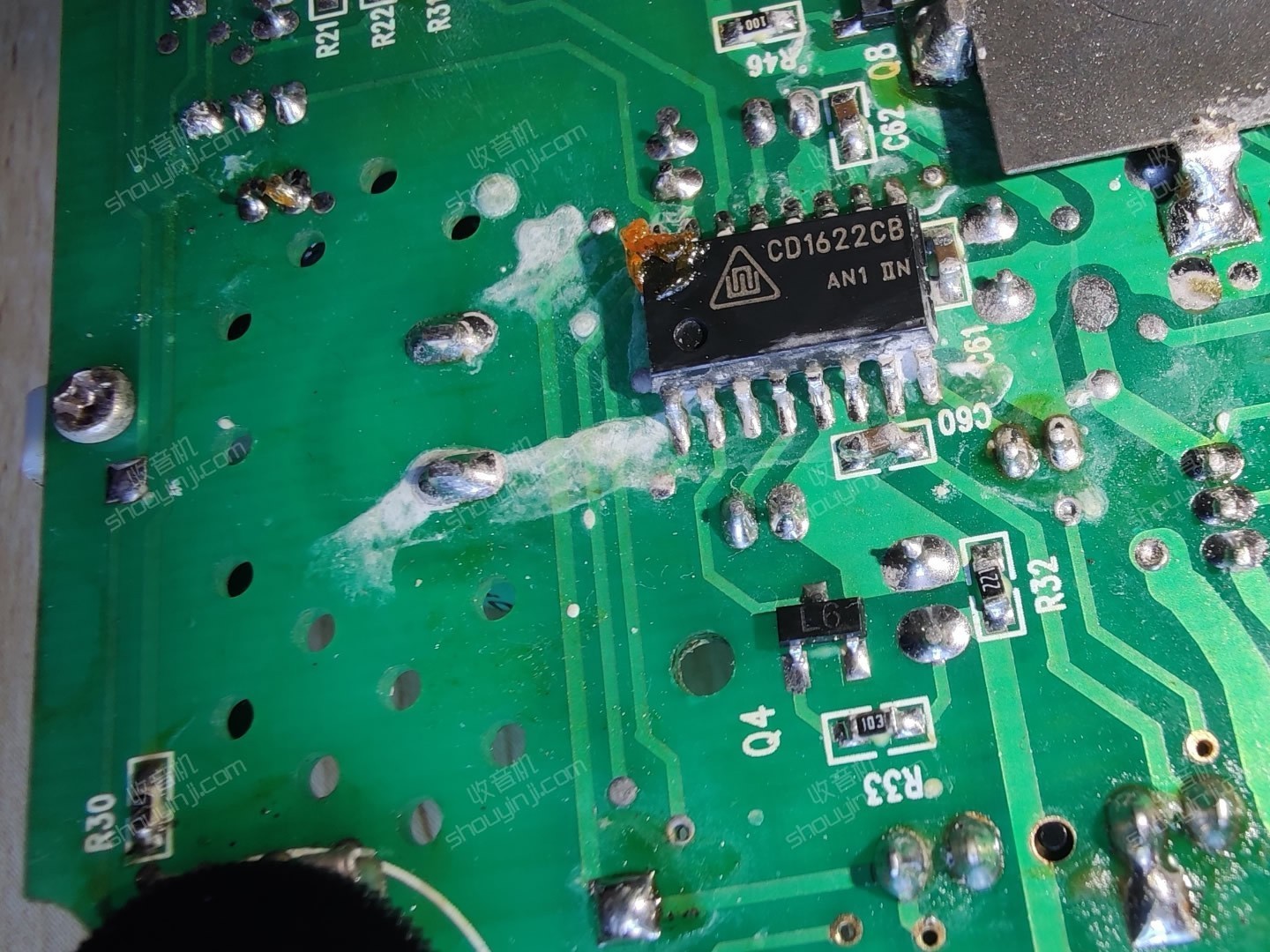

CD1622CB 110MW×2/320MW BTL音频功率放大电路

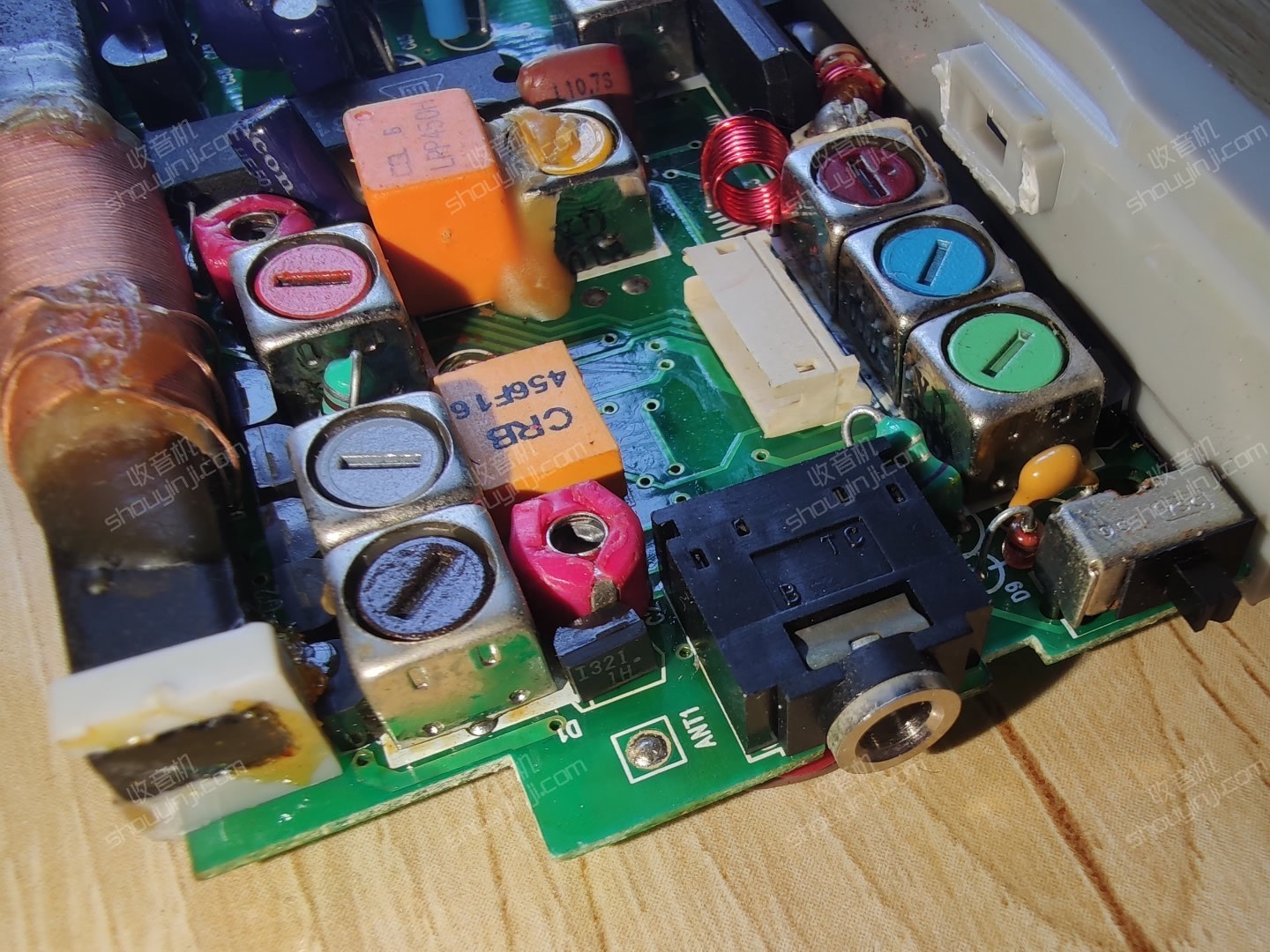

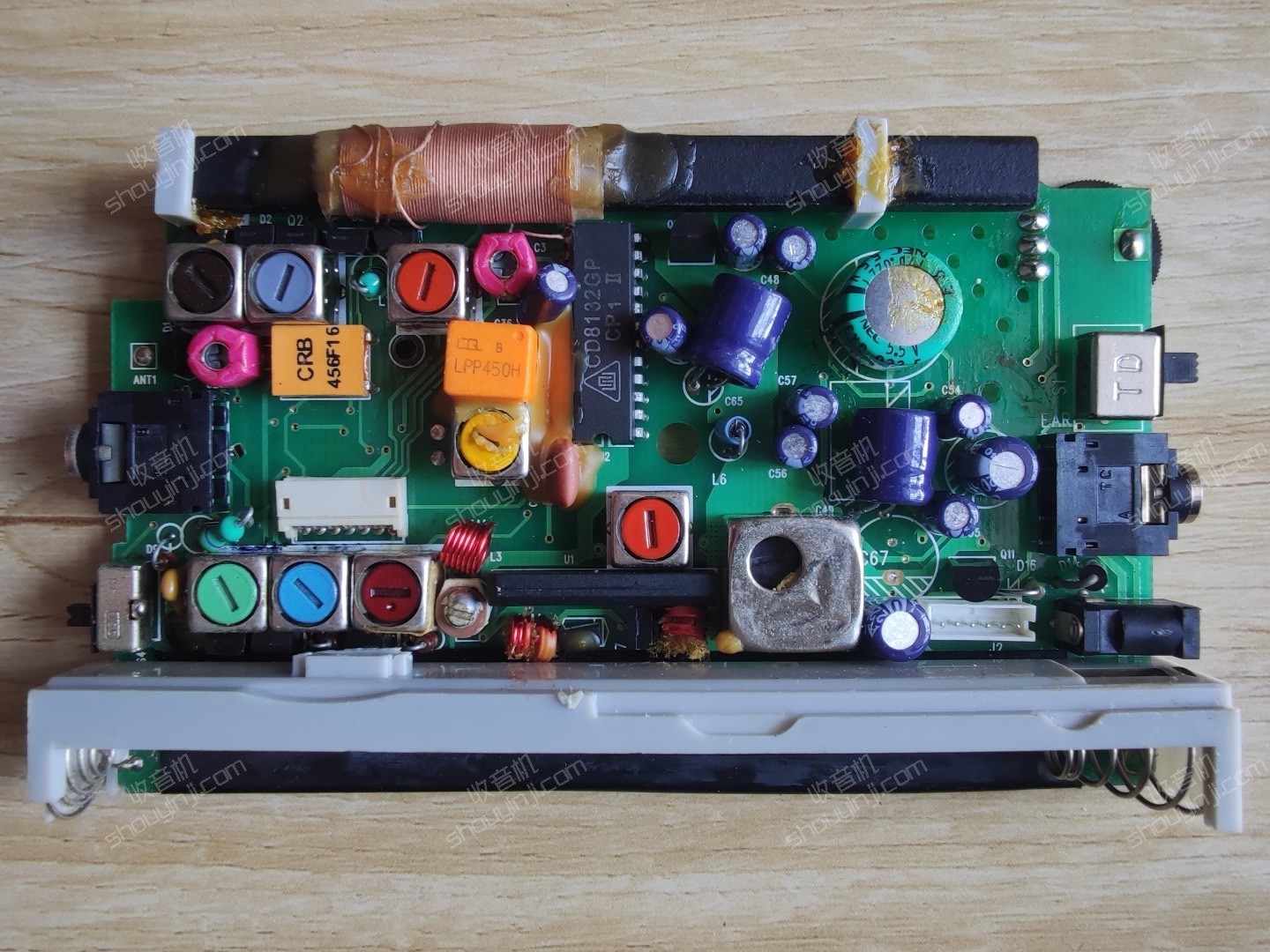

电板正面

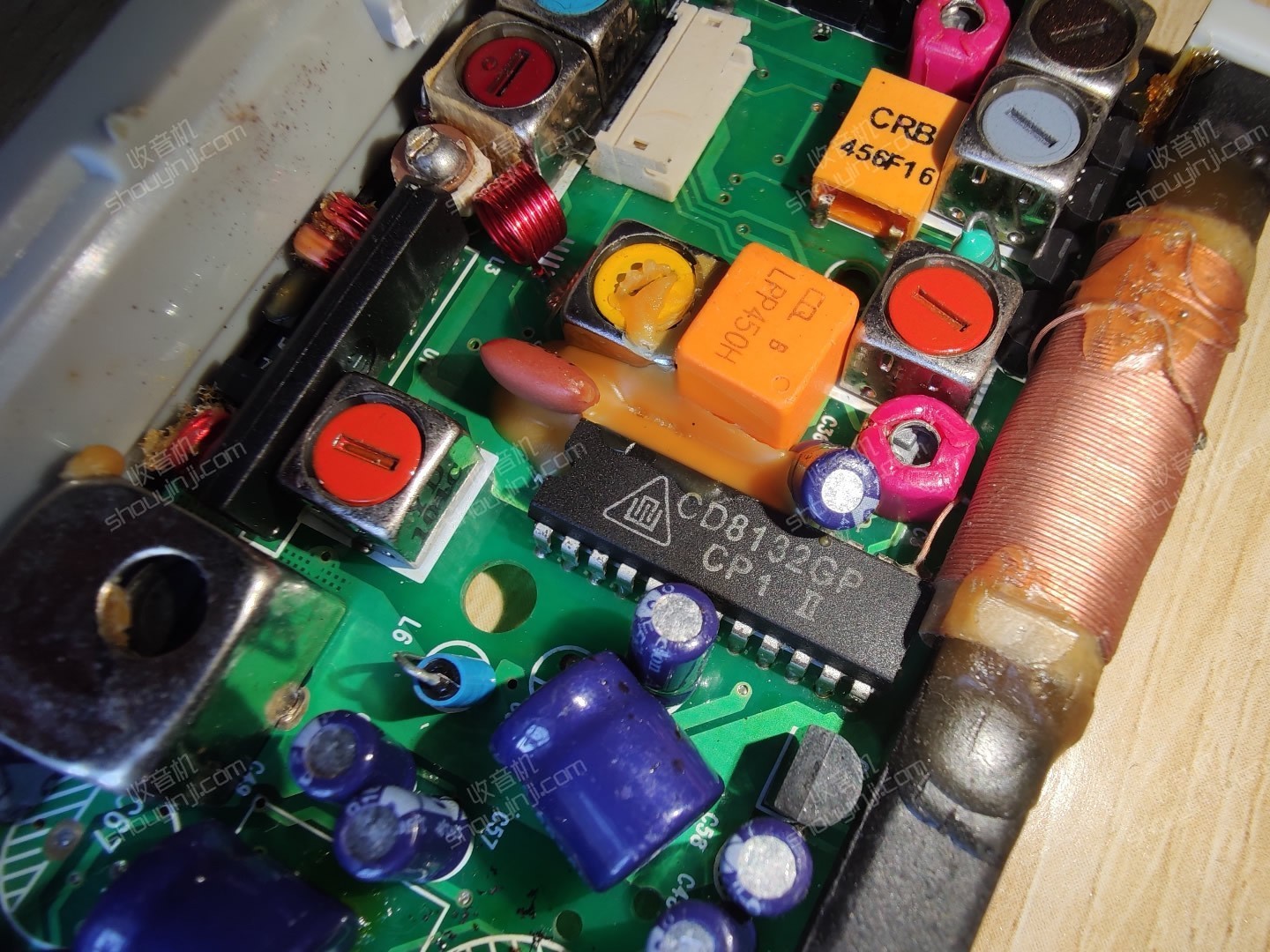

CD8132GP中频放大立体声解码电路


TA7358AP调频高放集成电路

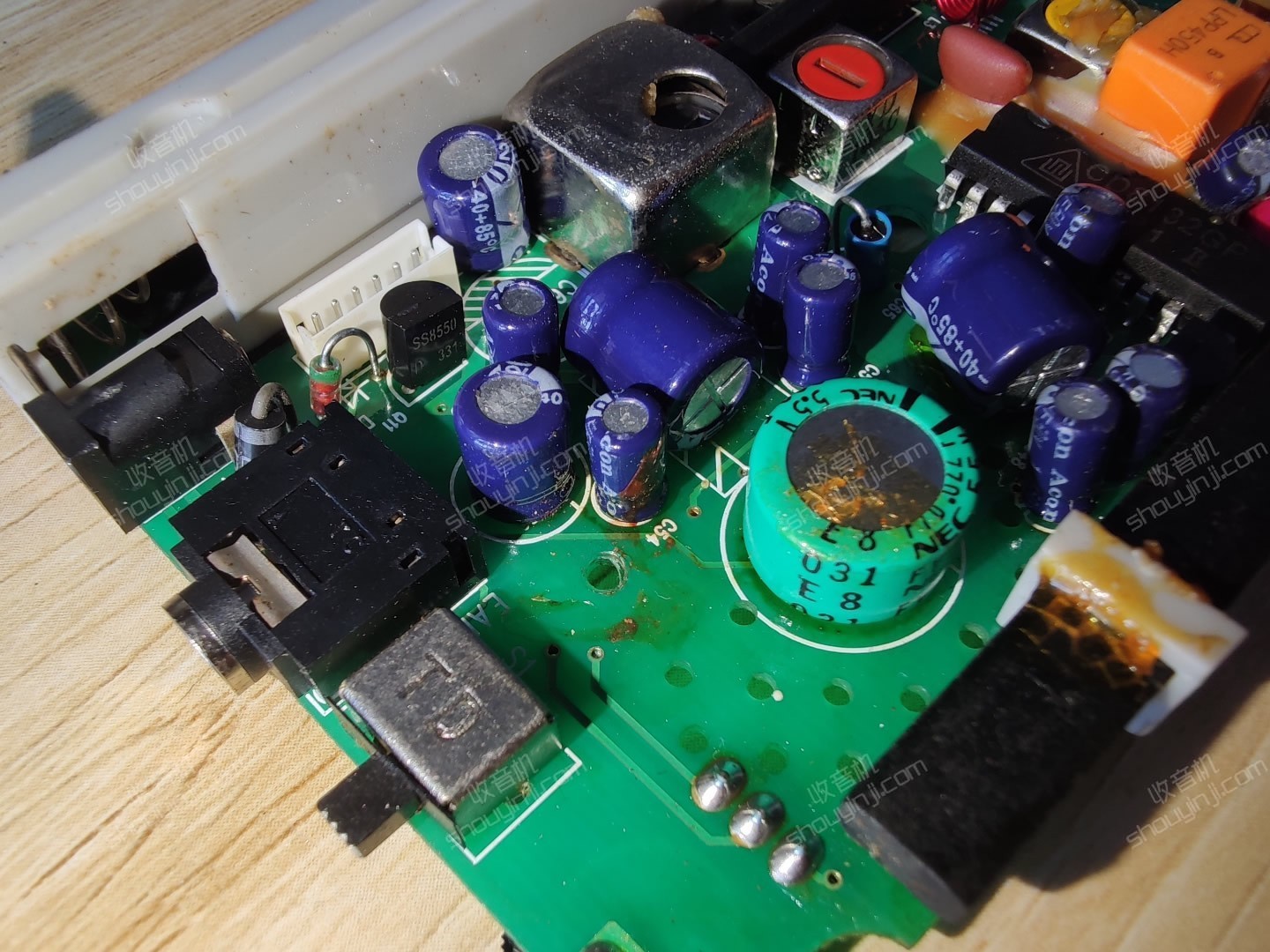

一颗记忆用的NEC法拉电容 5.5V 0.022F



喇叭 0.25W 12Ω

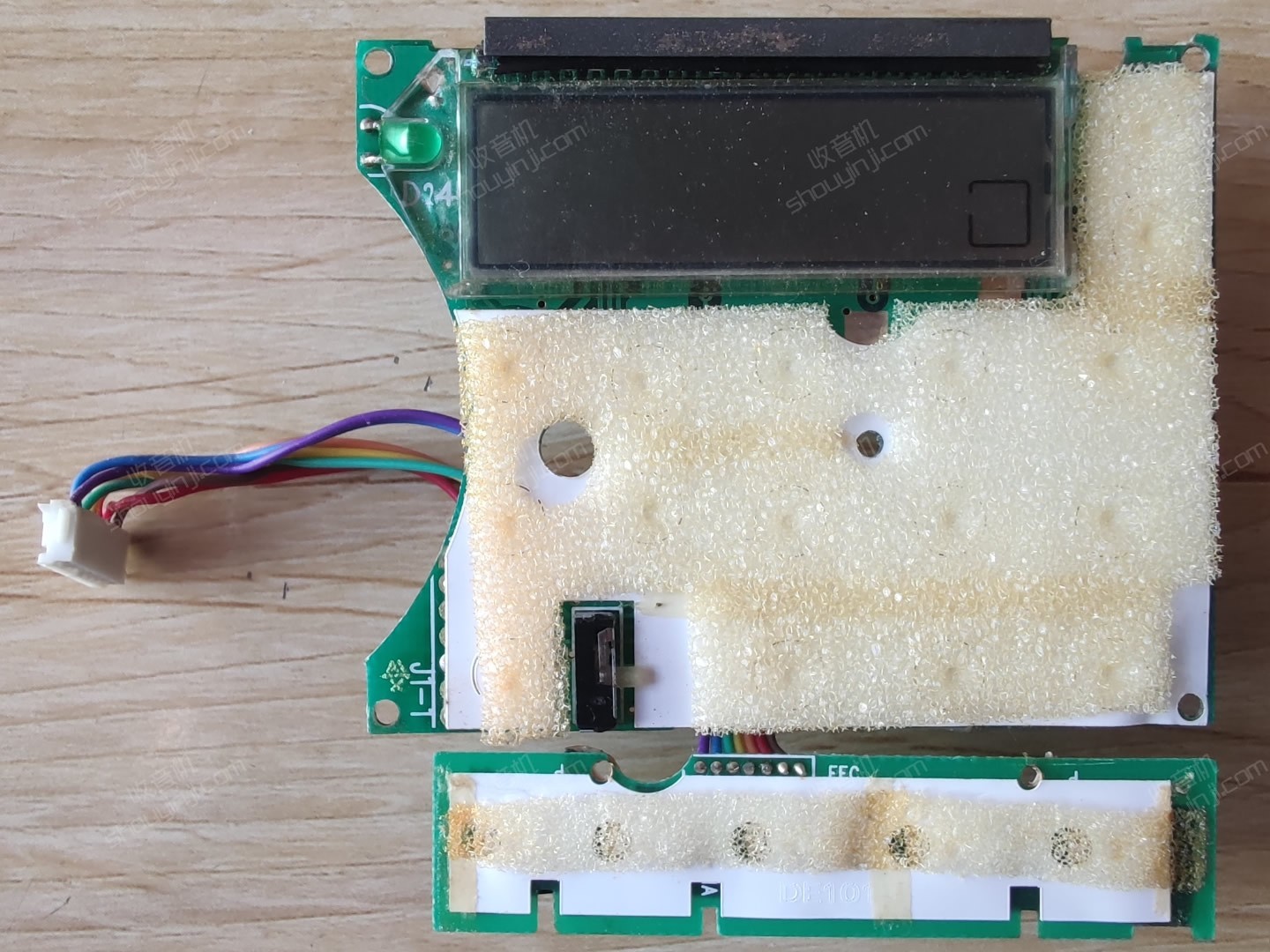

LCD显示面板/操作面板



未完待续...
分享到:
回复

使用道具 举报

回复|共 23 个

收音之家

发表于 2021-2-20 21:57:04 | 显示全部楼层

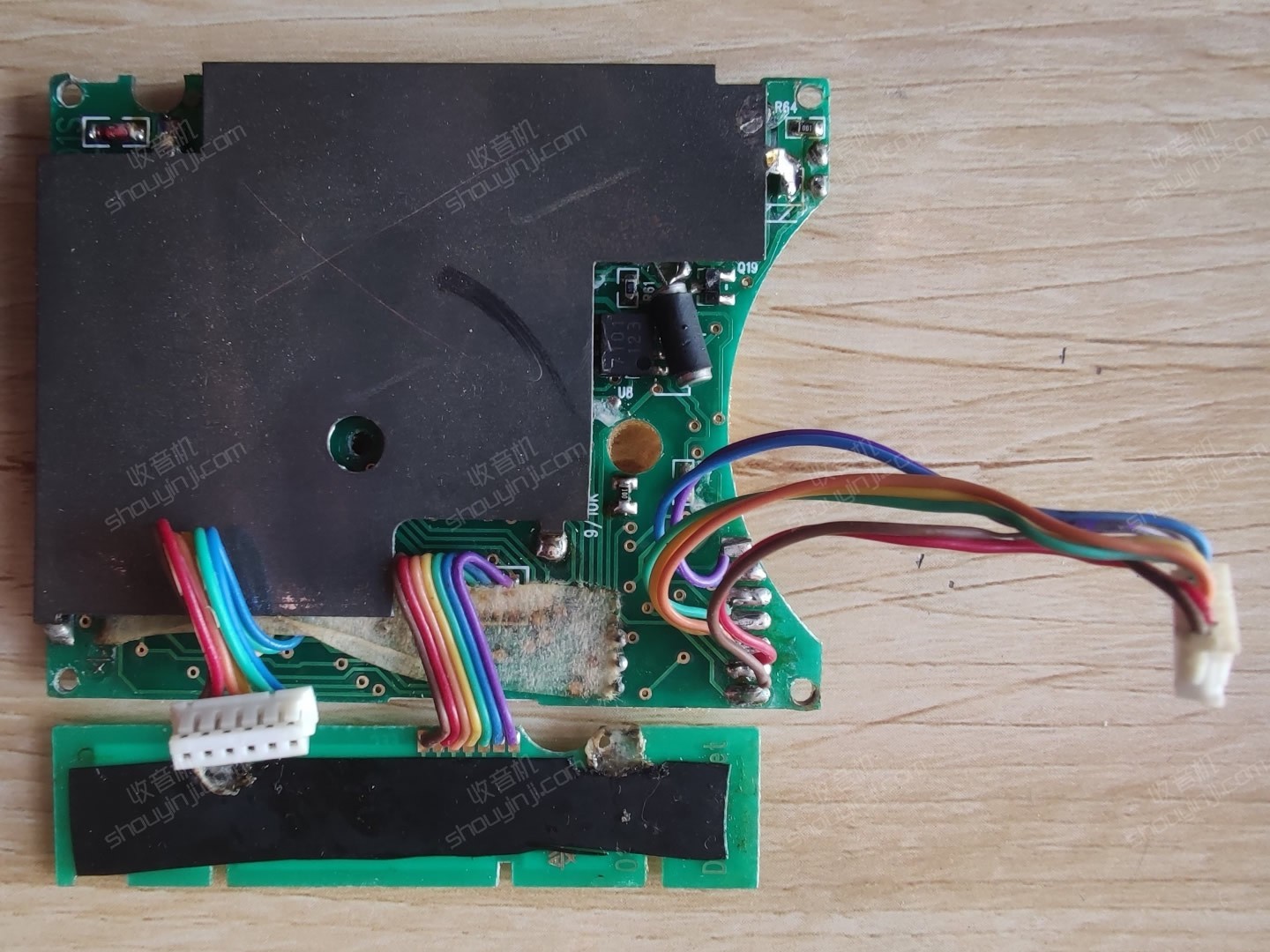

拆下控制板后面的隐蔽罩





回复

使用道具 举报

淡墨留迹

发表于 2021-2-20 21:59:20 来自手机 | 显示全部楼层

挺像sw1的
回复

使用道具 举报

收阴机

发表于 2021-2-20 22:00:15 来自手机 | 显示全部楼层

貌似不错
回复

使用道具 举报

收音之家

发表于 2021-2-20 22:06:26 | 显示全部楼层


嗯!也许是仿造“SW1”的外观!
回复

使用道具 举报

收音之家

发表于 2021-2-20 22:07:05 | 显示全部楼层


难得如此小机内部“填满”!
回复

使用道具 举报

ecodaily

发表于 2021-2-21 06:43:35 | 显示全部楼层

很不错的小机,感觉有点像索尼sw-1
回复

使用道具 举报

bg8ex

发表于 2021-2-21 10:53:50 | 显示全部楼层

有点好奇这个型号,不知道好用吗
回复

使用道具 举报

收音之家

发表于 2021-2-21 13:05:10 来自手机 | 显示全部楼层

bg8ex 发表于 2021-2-21 10:53
有点好奇这个型号,不知道好用吗

等装好了,我再试试!
回复

使用道具 举报

bg8ex

发表于 2021-2-21 21:47:06 | 显示全部楼层

刚买了一台德劲de11
