[拆机修机] 拓响T-6621收音机拆机+加装屏幕照明

其他国内品牌 其他国内品牌 1572 人阅读 | 5 人回复 | 2021-03-17

本帖最后由 dzb 于 2021-3-17 23:18 编辑

拓响T-6621收音机拆机+加装屏幕照明
发现这个收音机有AM  SW波段,并且还有飞梭调台,就淘了回来。

喜闻乐见的唱戏机外观

背面

飞梭  耳机孔  充电口

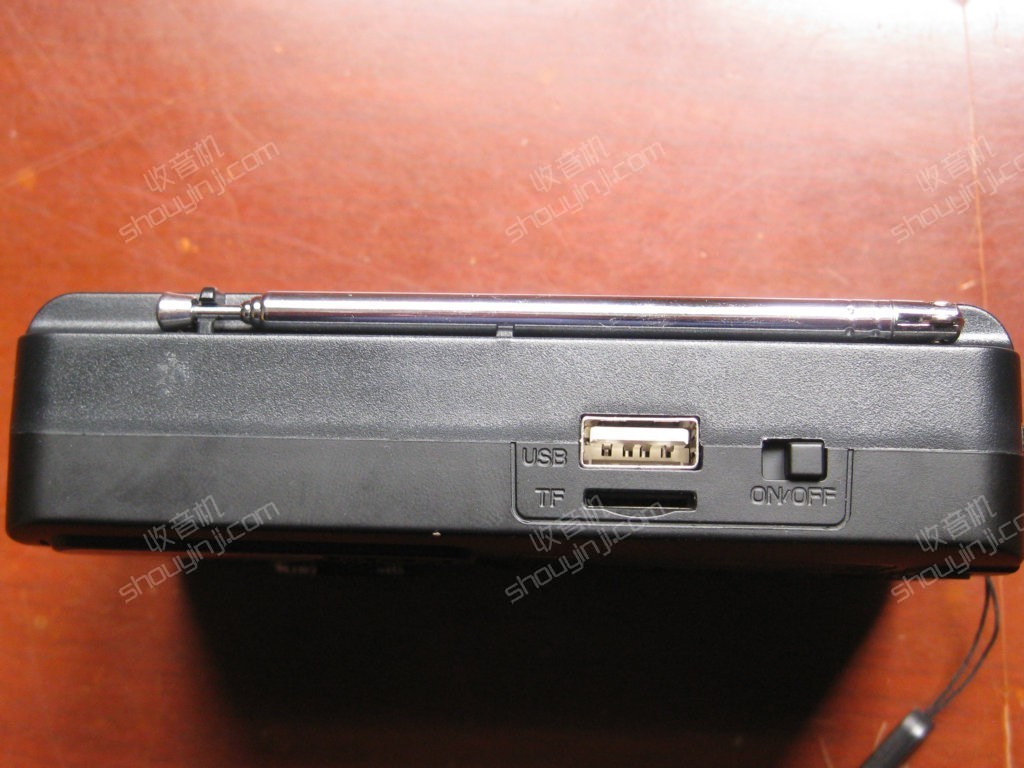

开关  TF  U盘插口

可以用一个18650锂电池,或者3个AA电池

就6个螺丝,没有卡扣

两种供电方式并不是并联的

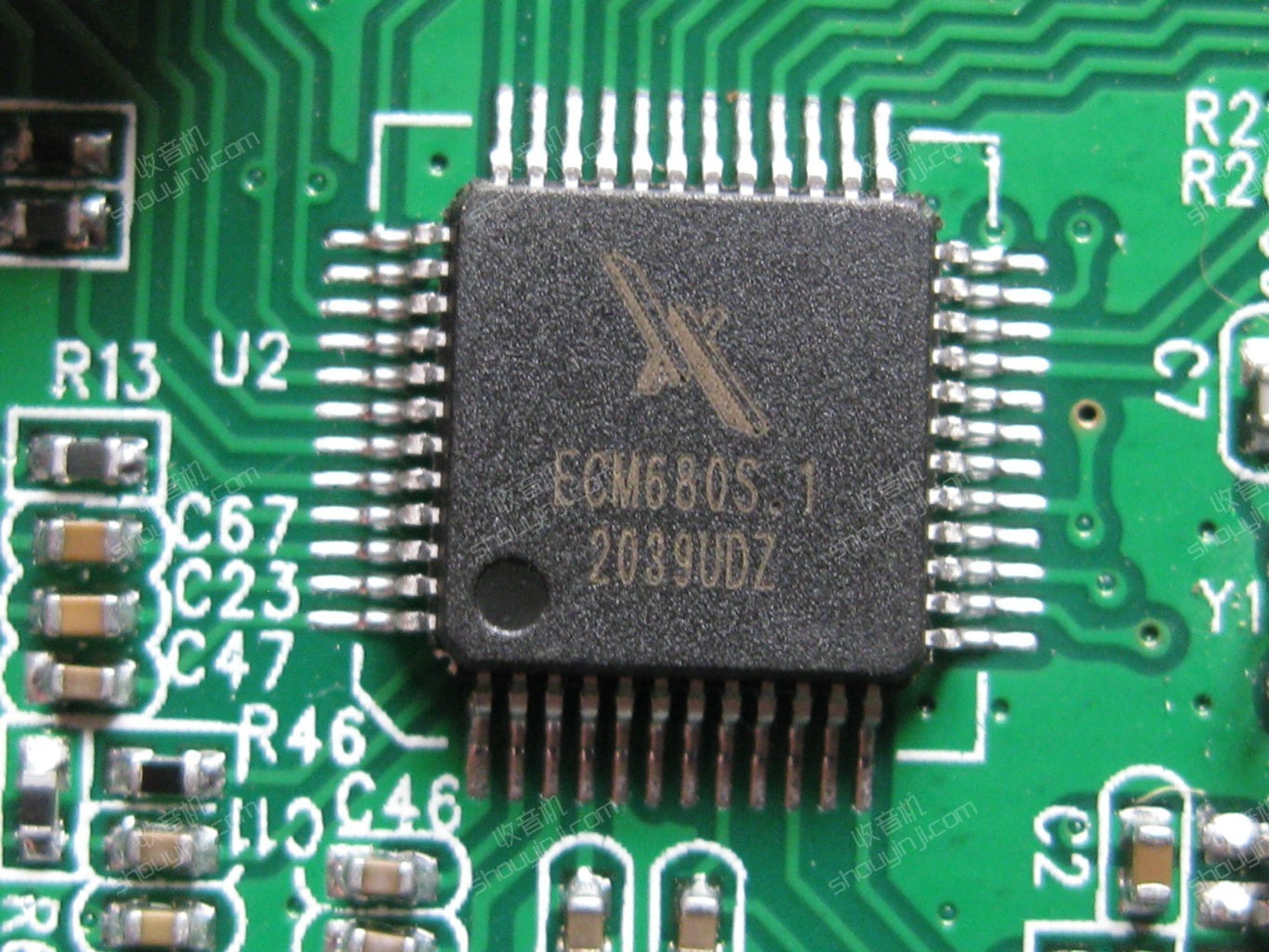

ECM680S 主控

XA8871 数字音频功放

bk1198 收音电路

24c02存储

没有锂电充电管理,就是5V+电阻+二极管充电

这个S2TF不知道是什么电路

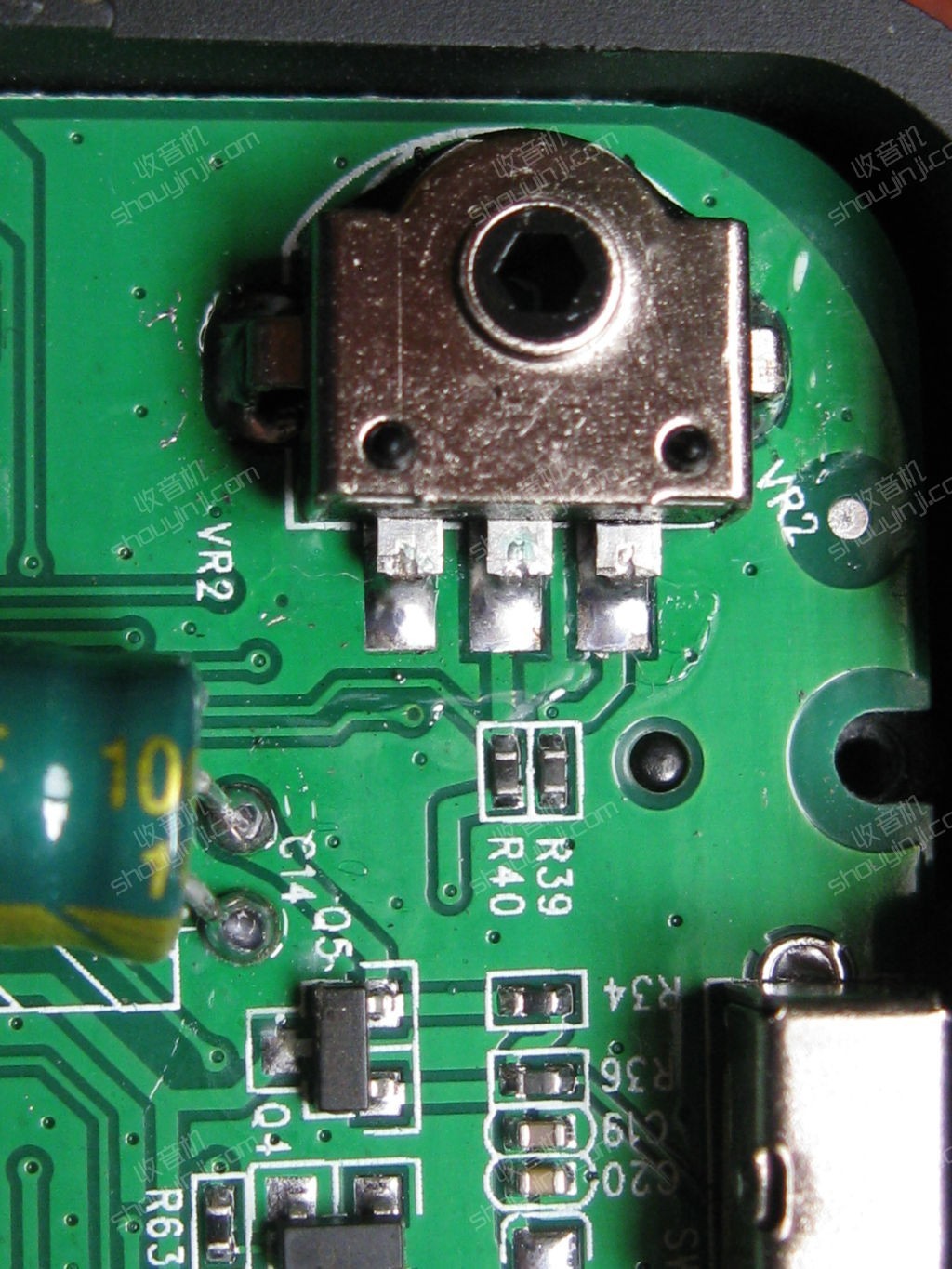

飞梭用的编码器和鼠标上的很像

这里是屏幕照明的驱动电路,却没有安装LED

补上一个黄色的LED

屏幕

按键

去年的板子,竟然用的MINI的梯形USB充电口

中波天线5.8厘米长

喇叭55MM

全部

装上试试屏幕照明温暖的黄色,无操作5S左右熄灭。
收音机灵敏度尚可,亮点是18650锂电和飞梭调谐的中 短波。
缺点:开机音量就是8,声音太大。大于16G的TF卡和U盘不能识别,AM波段收音机会熄屏。




分享到:
回复

使用道具 举报

回复|共 5 个

shg

发表于 2021-3-18 00:13:35 | 显示全部楼层

我怕拆了装不起来
回复

使用道具 举报

收音之家

发表于 2021-3-18 09:43:56 | 显示全部楼层

shg 发表于 2021-3-18 00:13
我怕拆了装不起来

装起来了吗?
回复

使用道具 举报

andy_wu_010

发表于 2021-3-18 10:21:32 | 显示全部楼层

好帖!感觉这小东西还挺用心的,就外壳土了点
回复

使用道具 举报

charm_liu

发表于 2021-3-18 10:28:50 来自手机 | 显示全部楼层

感觉是个老机子啊  做工好不错  zsbd
回复

使用道具 举报

DSP滔

发表于 2021-3-19 08:08:57 | 显示全部楼层

做工好不错
回复

使用道具 举报
