2P3调频FM/调幅AM收音机改造

收音之家

        2P3晶体管机诞生于60年代，样式简洁便携，造型经典不过时，因此直至今日民间有各种版本的电路出现，包括全锗管版，矿坛版，甚至德生也有出过自家的2p3套件，非常适合DIY而且性能优异，我曾拥有过德生版，也自己打磨过，更换过5脚滤波器和中放管，检波管等，效果还是非常不错的。直到某天逛淘宝，发现一个带调频立体声的套件版，用的索尼方案，看着板子做工还不错就买了一套，手头还有一套透明的外壳，正好可以装着玩玩。

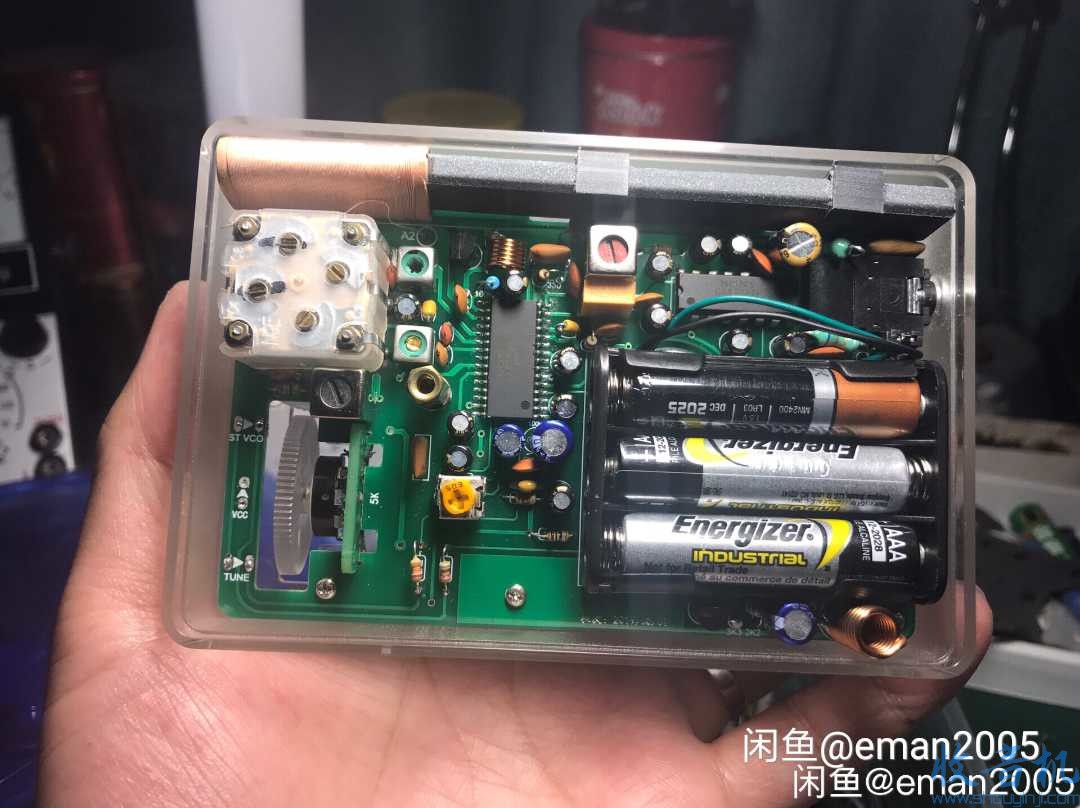

       这个套件使用3节AAA电池供电，采用索尼CXA1538为收音芯片，索尼CXA1622P为功放芯片。1538是集成度很高的芯片，功能齐全，立体声分离度40db，失真度0.1%，AGC, AFC接口一应俱全。1622是常见的收音机功放芯片，电子音量控制，带OTL/BTL电子转换开关，直插封装的输出功率更高。板子上有波段转换开关，电源指示灯，调谐指示灯和立体声指示灯，属于一装响，只需要稍微统调就能成功，可以无损装进德生2p3机壳里。设计者为了降低DIY难度，还是动了番脑筋，例如通过耳机插座切换功放BTL和OTL工作模式，通过耳机插座插入拔出调频拉杆天线，实现调频和中波的切换，插入天线为调频，拔出天线为中波。这样设计最大程度省略了转换开关更重要的是实现了机壳无损安装。同时也有弊端，波段转换通过拉杆天线来控制，插入天线为调频，不插天线为调幅，这意味着无法通过耳机收听中波了。三个指示灯靠的太近，而且朝向后盖方向不够直观。因此，我做了一些改动，增加了一个小的拉杆天线固定在机身上，拆除原来的电子转换开关，恢复耳机插座单纯的音频输出功能。机身侧面增加一个小拨动开关实现波段切换。指示灯降低亮度并改为朝向前面板。
       元器件方面，尤其是电容和滤波器，我使用自己的村田滤波器，elna等品牌电容，喇叭继续使用德生原装65mm的4欧1w喇叭，装好之后，灵敏度很好，声音洪亮悦耳，立体声分离度高。在成都市不需要拉开天线就可以收听全部广播，效果令人满意。
