修了一台山进404 ，换了6个元件

bg8ex

一台山进ATS404收音机，故障为加电无显示，开不了机。
    第一步，检查微处理芯片TC9318电源电压是否正常，检查发现其vcc端无电压。测量为其提供稳压电源的IC102的电源输入2脚到1脚地之间电压为5v，正常，测量3脚输出脚到1脚之间电压为0.6v，因为微处理芯片TC9318的最低工作电压1.5v，所以初步判定这个三端稳压集成电路损坏，用万用表电阻档测量稳压输出端负载无短路，并发现与三脚相接的限流电阻R119开路。 考虑到TC9318工作电压应该是1.5-3V，打算用ams1117-3.3v三端稳压替换IC102，限流电阻22Ω换成40Ω，替换时注意1117引脚和IC102不一样。替换后显示正常了，按键有相应显示，但是没有声音。

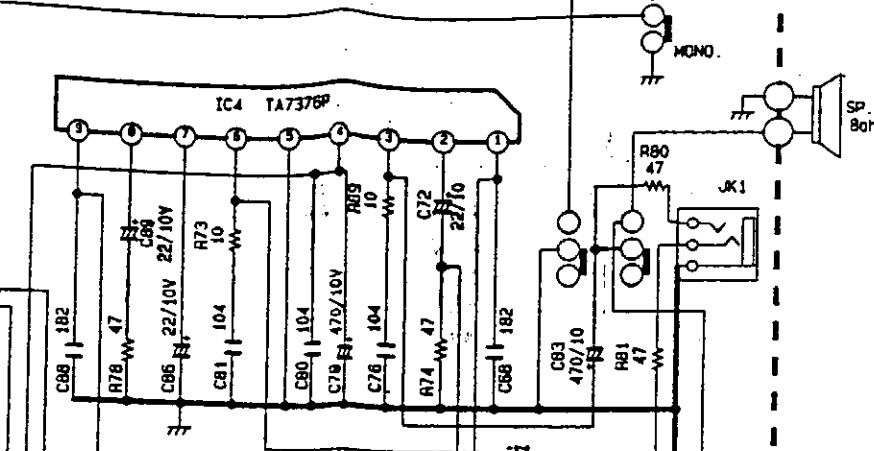

    第二步，对于无声，1查音频功放IC工作电压正常、2查喇叭正常 、3查耳机输出插座正常， 检查中发现TA7376的电源输入6脚到5脚之间无电压，但是6脚到总地端是有电压5.8v的！检查发现5脚对地有一小段覆铜线断开了，接通还是无声。 找来一只简易有源音箱，输入端接到音量电位器的输入端能听到广播声音，再检查TA7376外围元件大概无问题，初步判断音频功放IC7376损坏，更换后听广播声音优美！ 全面检查发现照明灯不亮！

    第三步，检查灯光开关正常，测量TC9318灯光控制端31脚电压输出能高低变化，感觉就简单了。检查发现发光管D111 驱动三极管Q110短路， 限流电阻R113开路，更换后正常。

检修完毕。
