[拆机修机] 奋达W12 蓝牙音箱/有源音箱拆机

其他国内品牌 其他国内品牌 2895 人阅读 | 1 人回复 | 2022-04-29 | 发消息

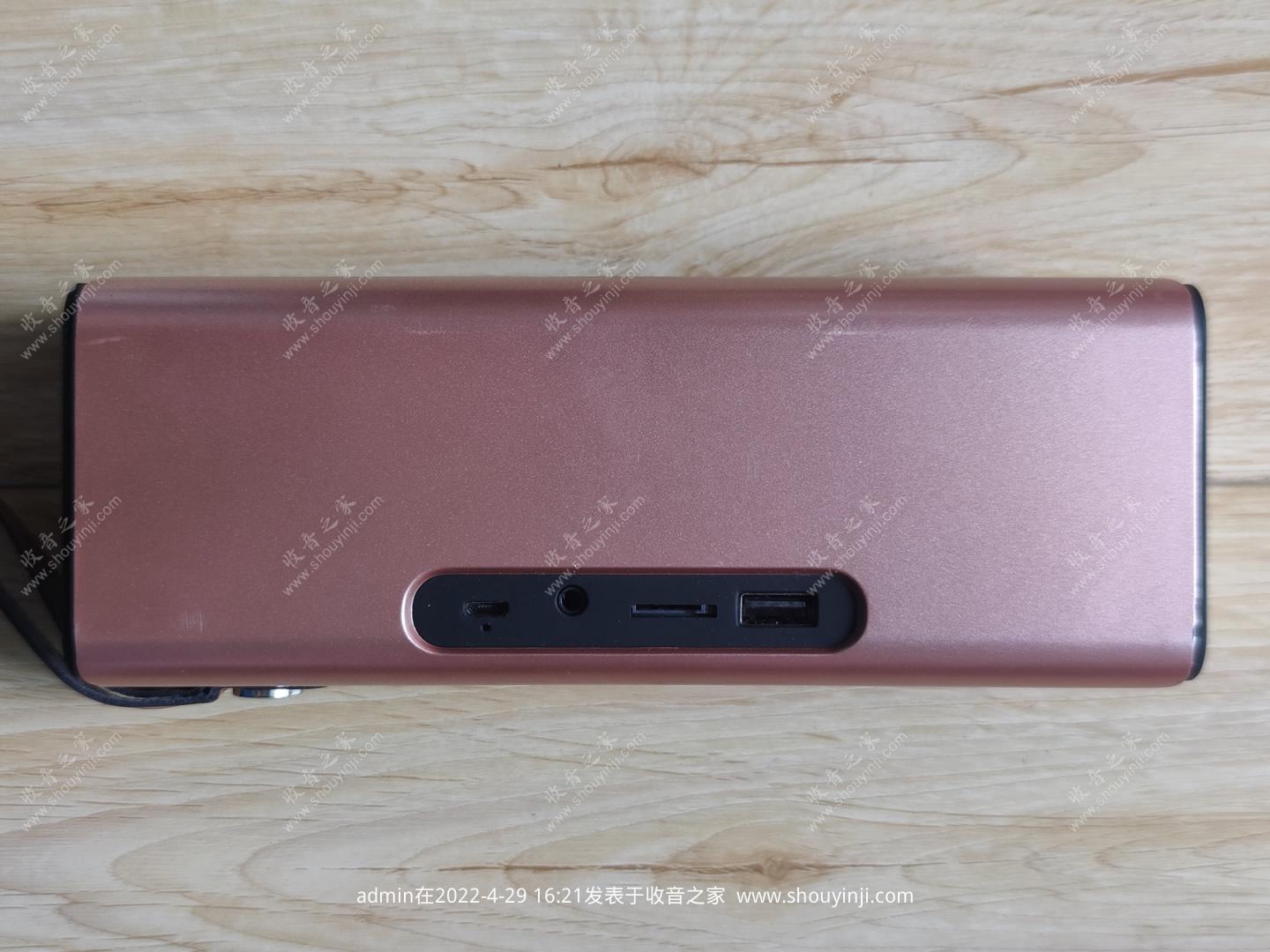

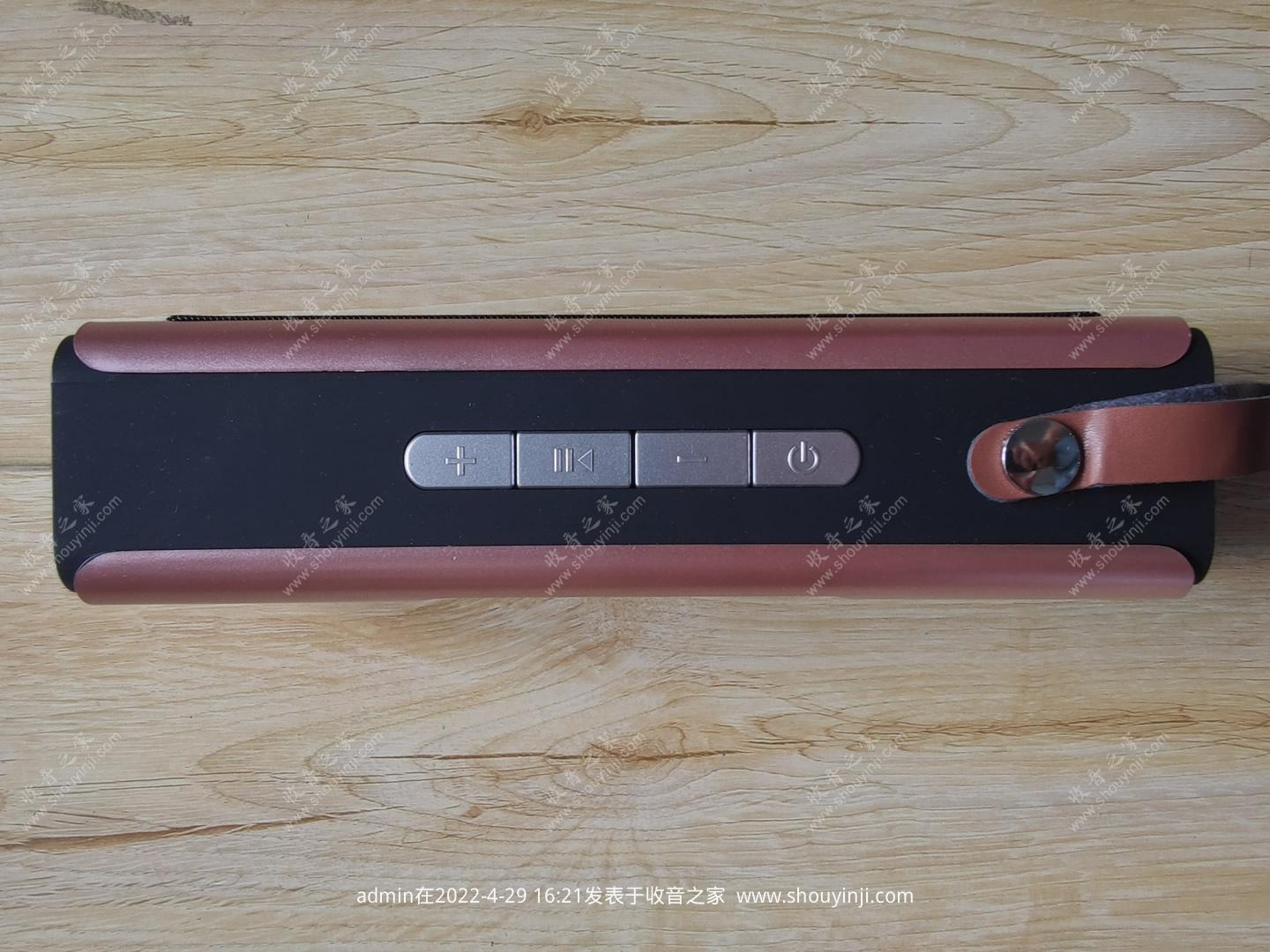

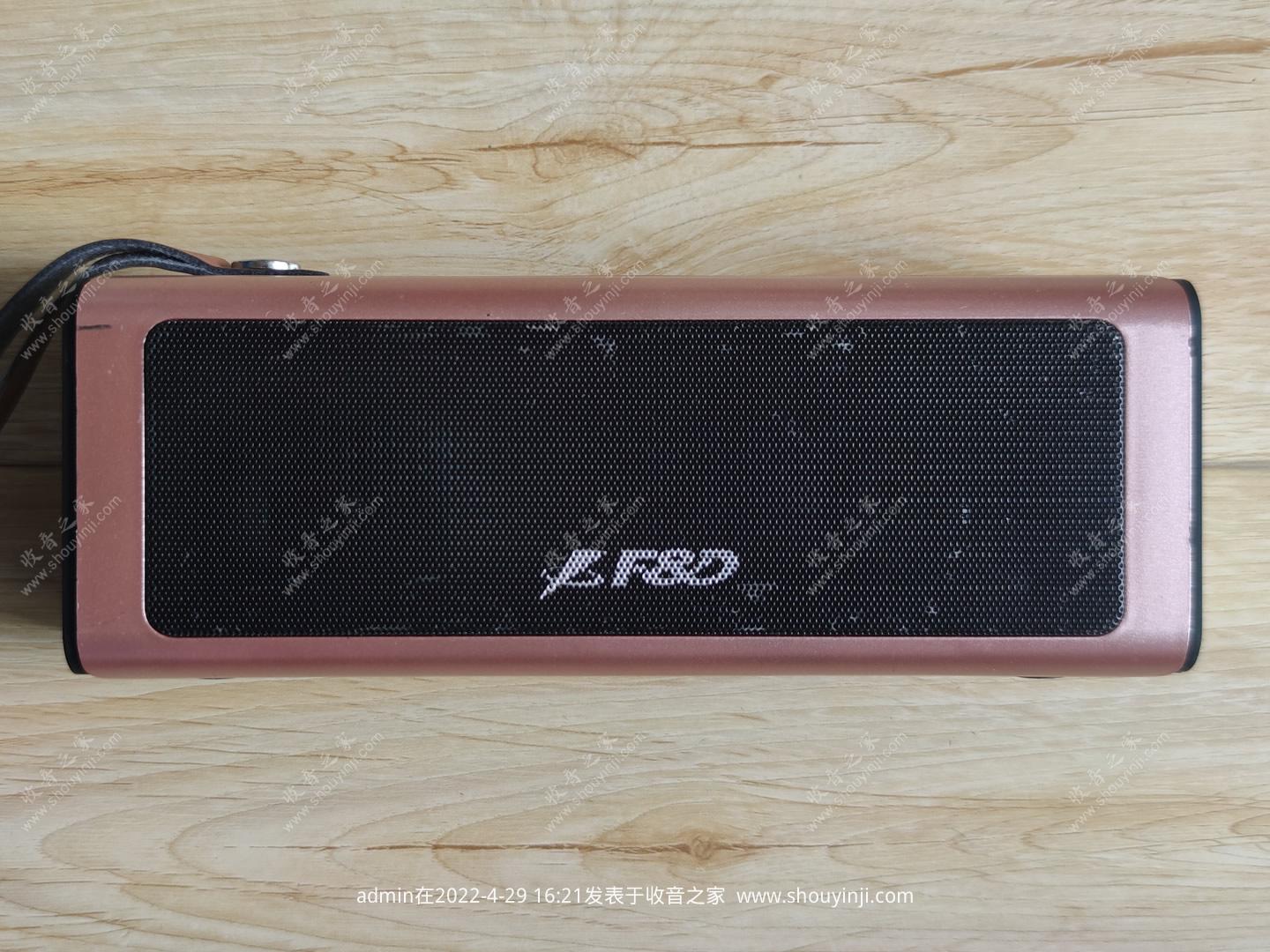

外观

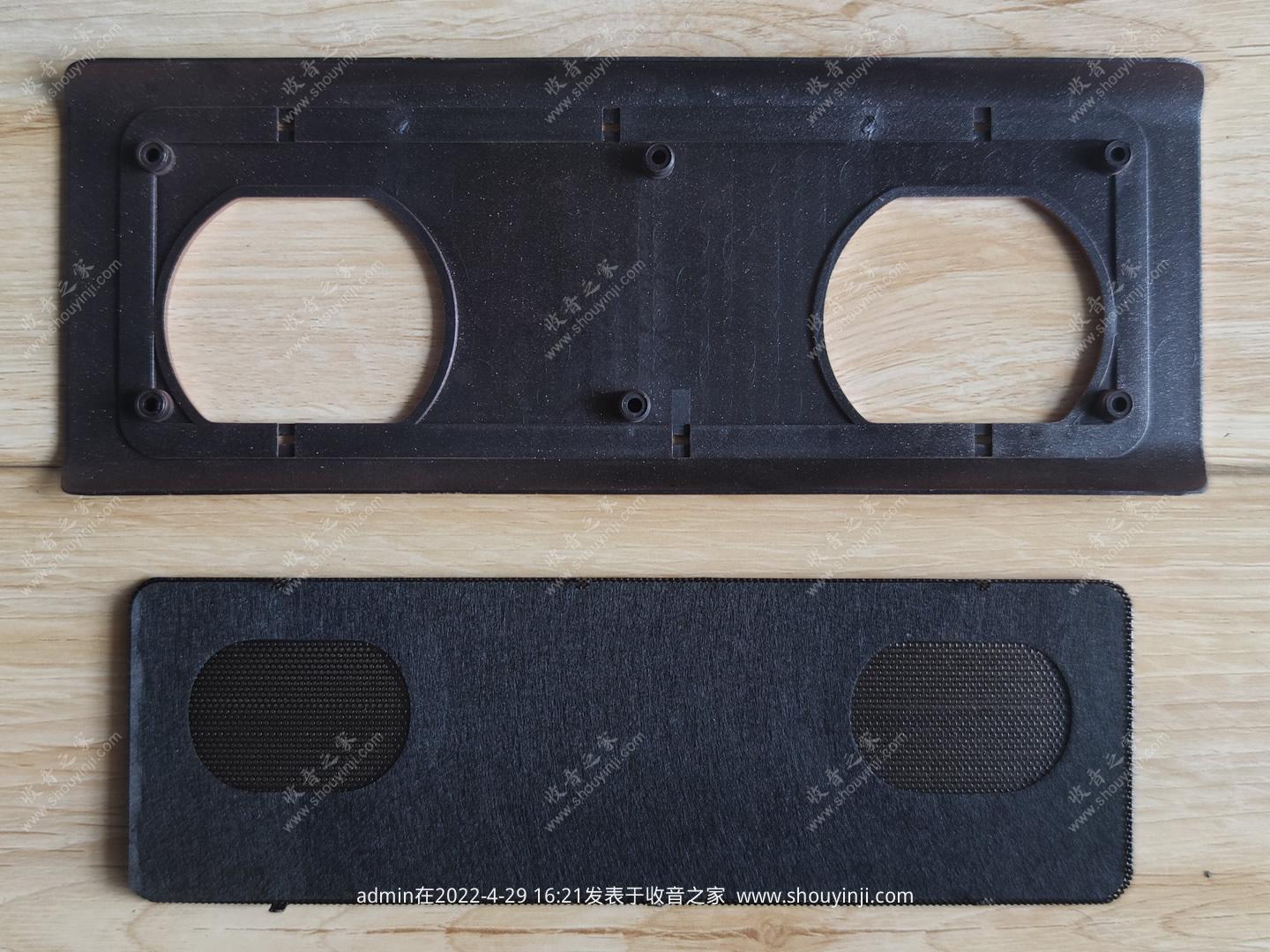

正面网罩

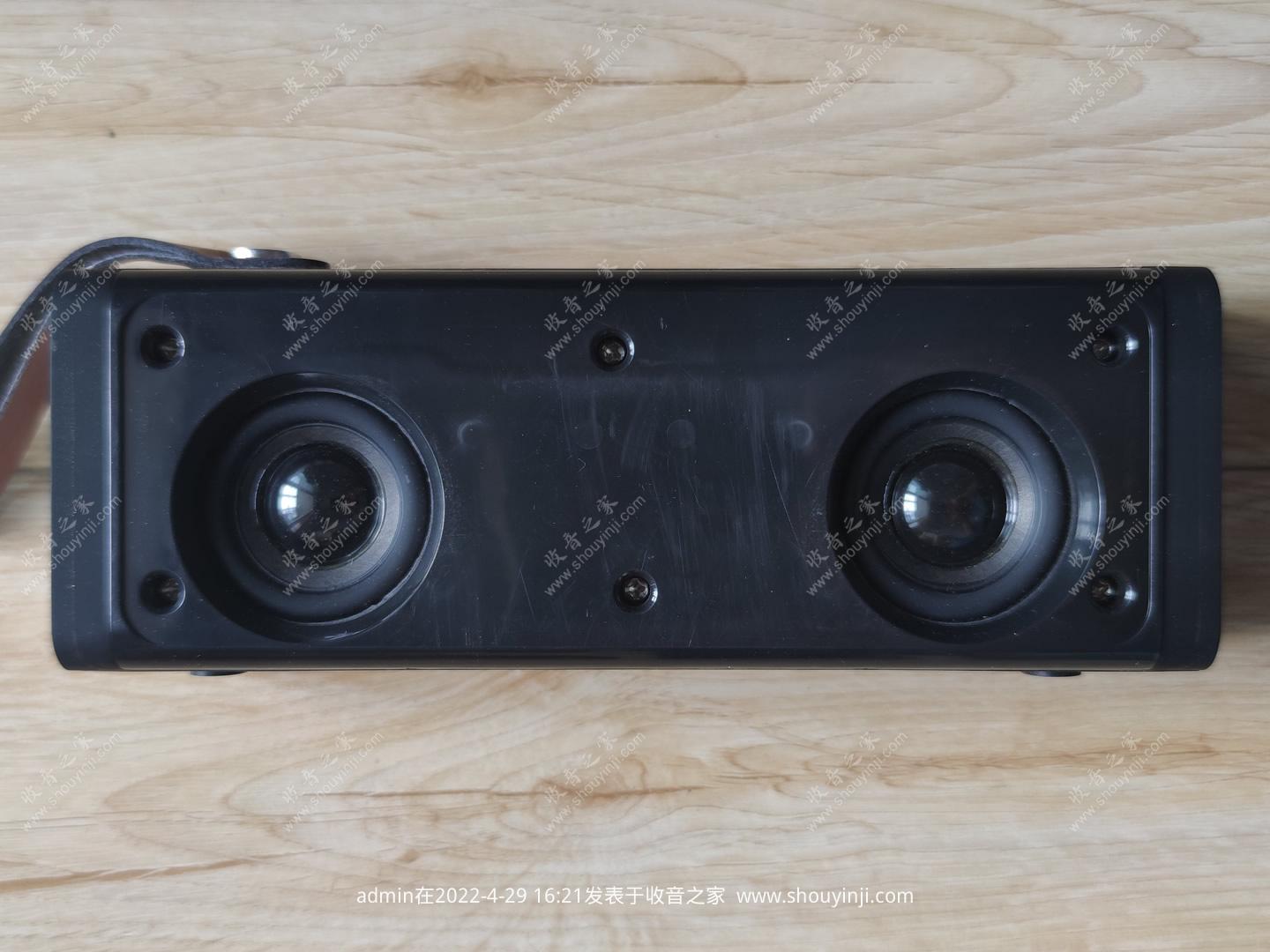

拆下面板


六颗螺丝

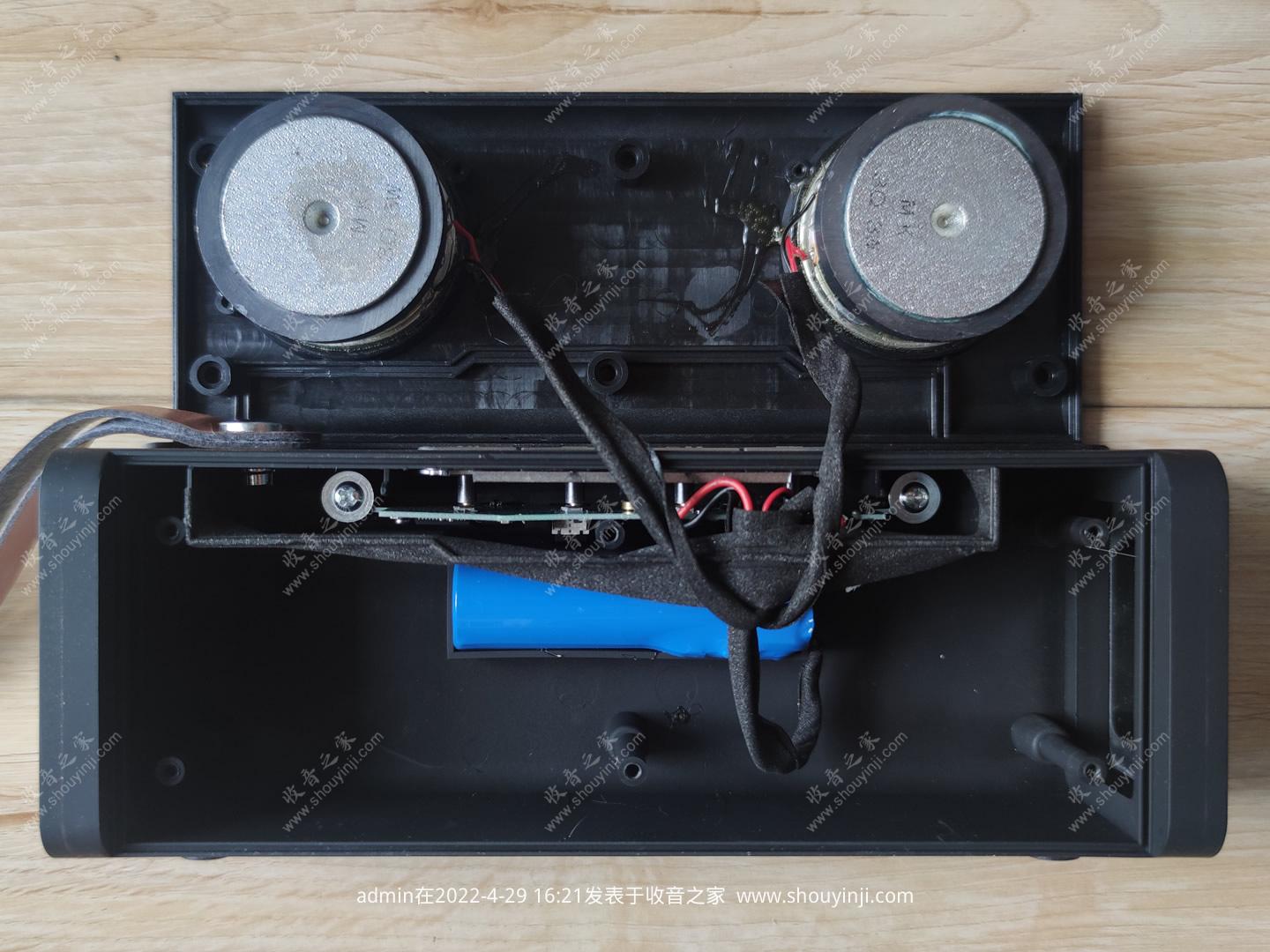

内部很简单

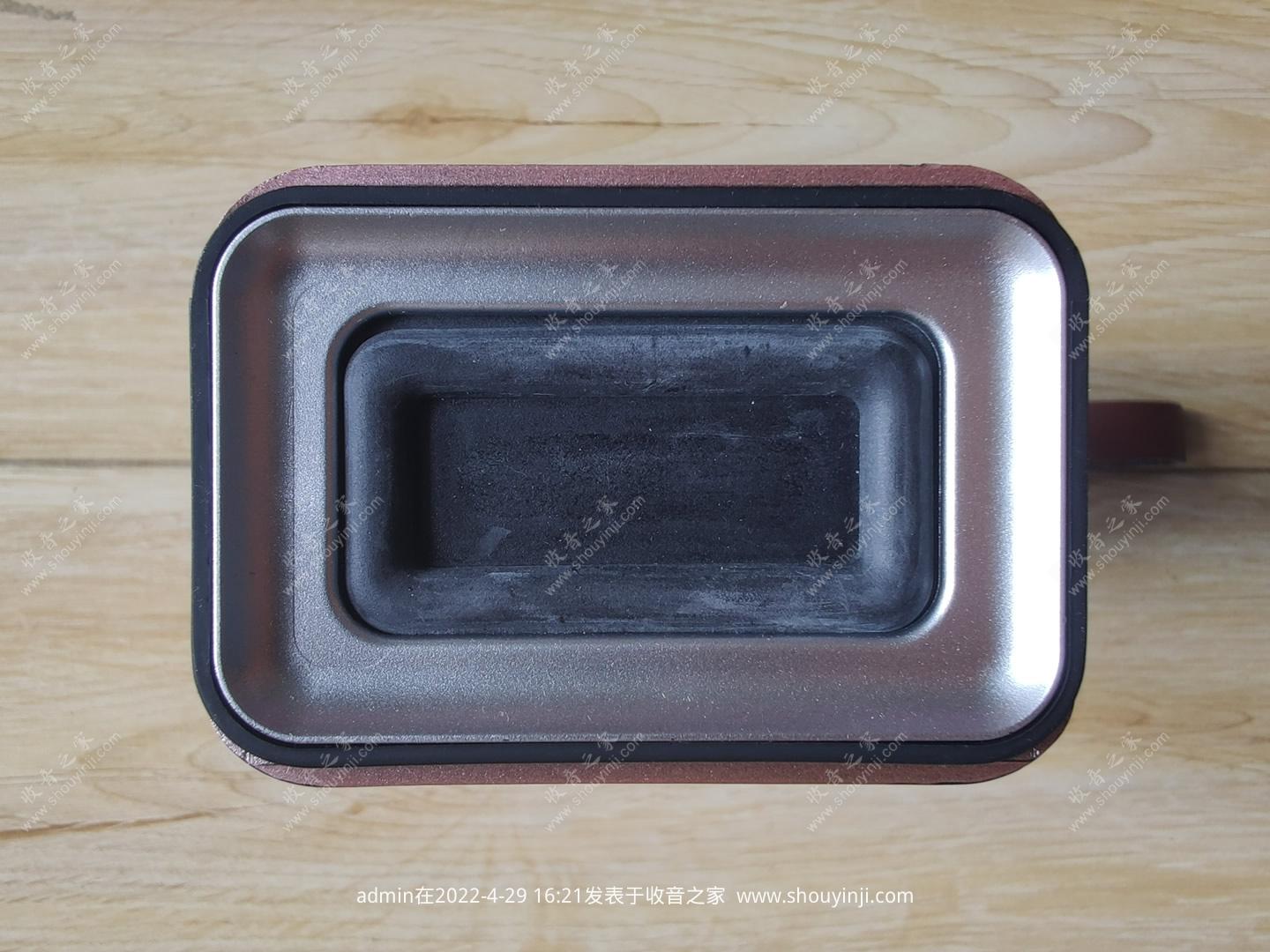

3Ω 3W喇叭

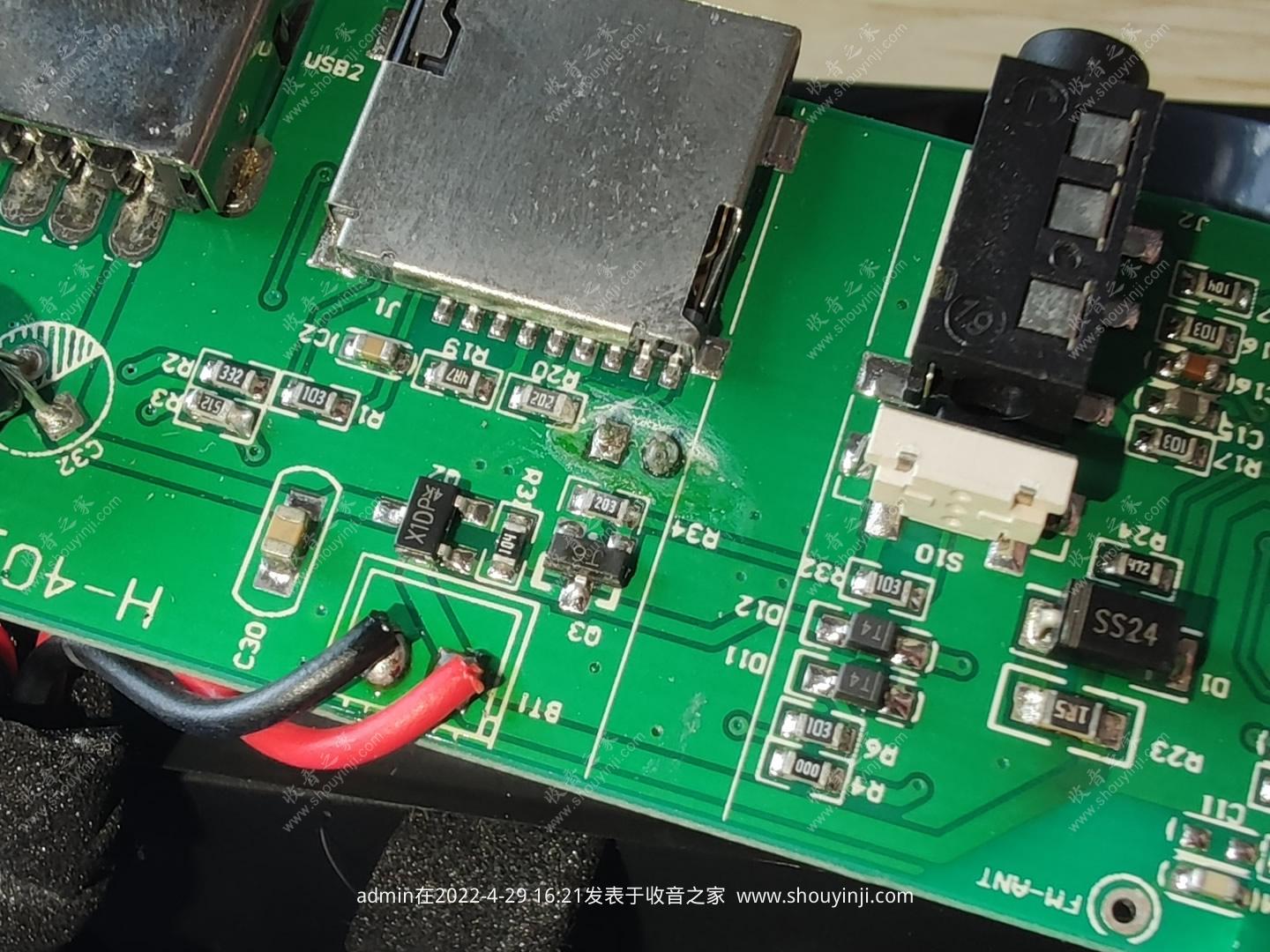

控制电板
使用单节18650电池供电,粘太紧了,没有撬下来,容量看不到



使用两颗ANT8108 超低EMI,高信噪比,防破音,5W 单通道 Class D 音频功放
在5V电源条件下,驱动2Ω负载可以输出5W 功率
ANT8108 内置过热保护功能,确保芯片在各种应用环境中的可靠性,稳定性



18240 BDGB19-EF蓝牙模块,参数不详。
