竖版德生PL-330 全波段数字解调立体声收音机拆机

收音之家

这个机型市面上少有，有幸获得一批货，只可惜库存时间长了，LCD液晶屏老化严重。

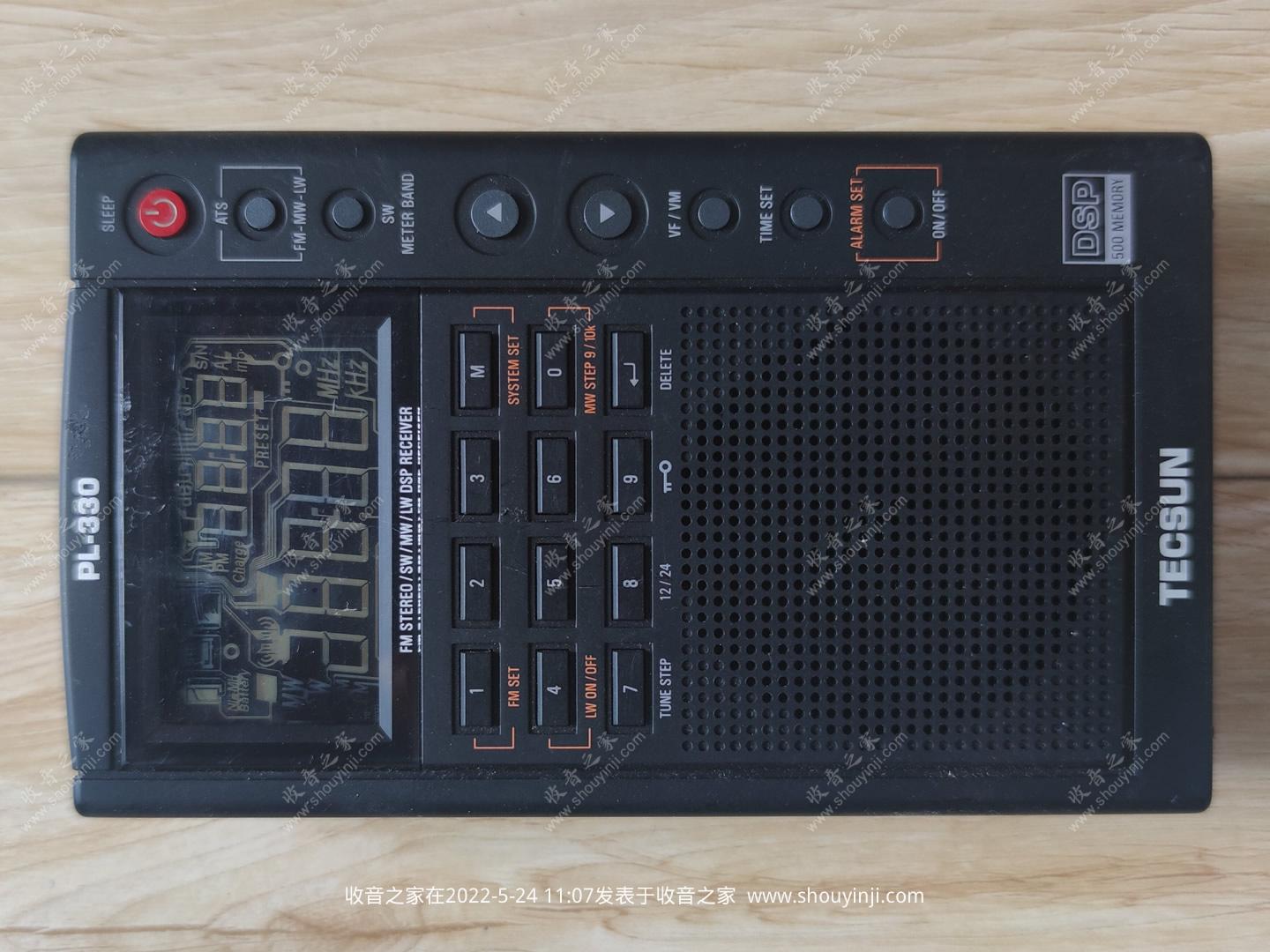

收音机外观

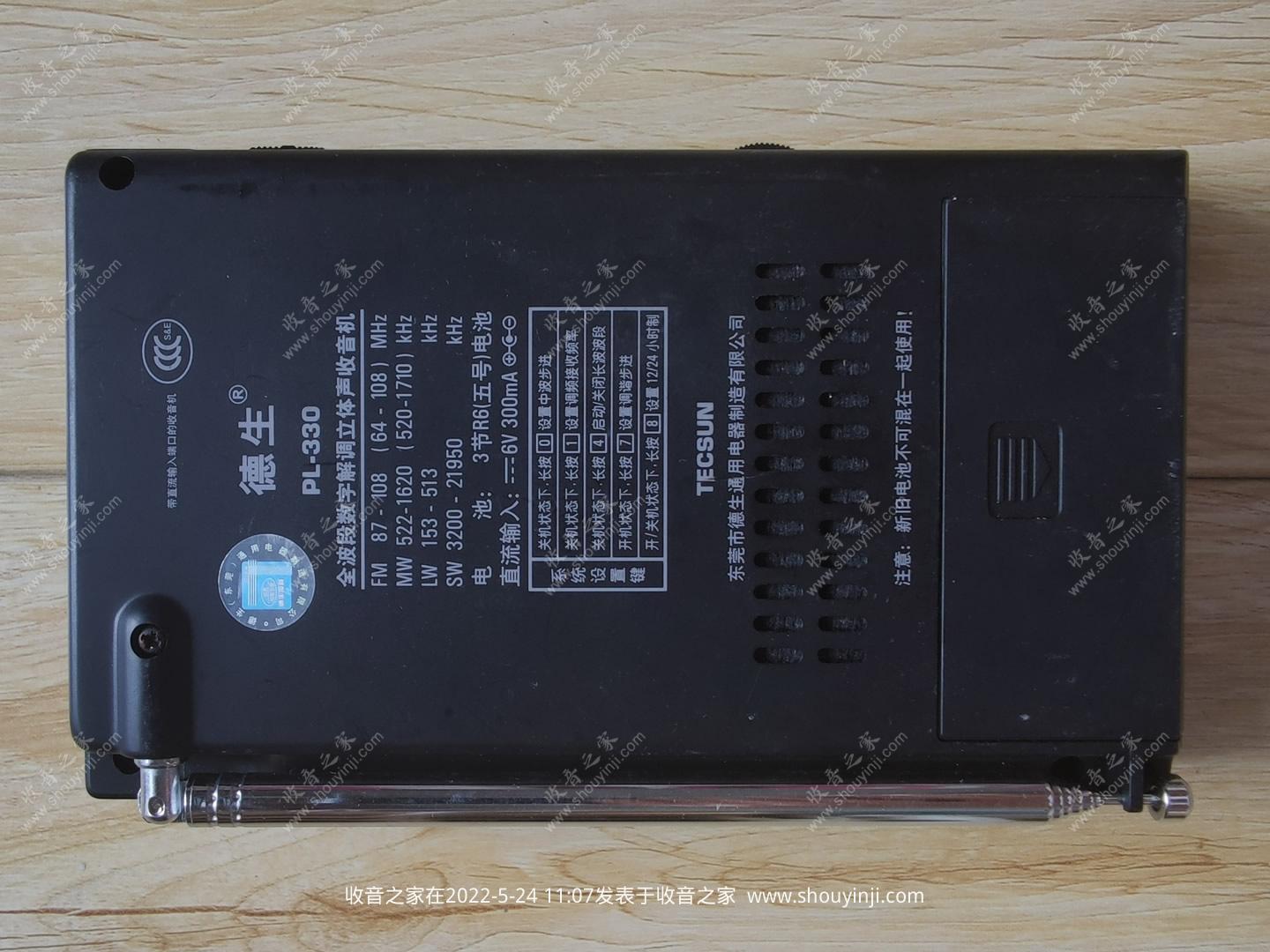

使用三节5#电池供电

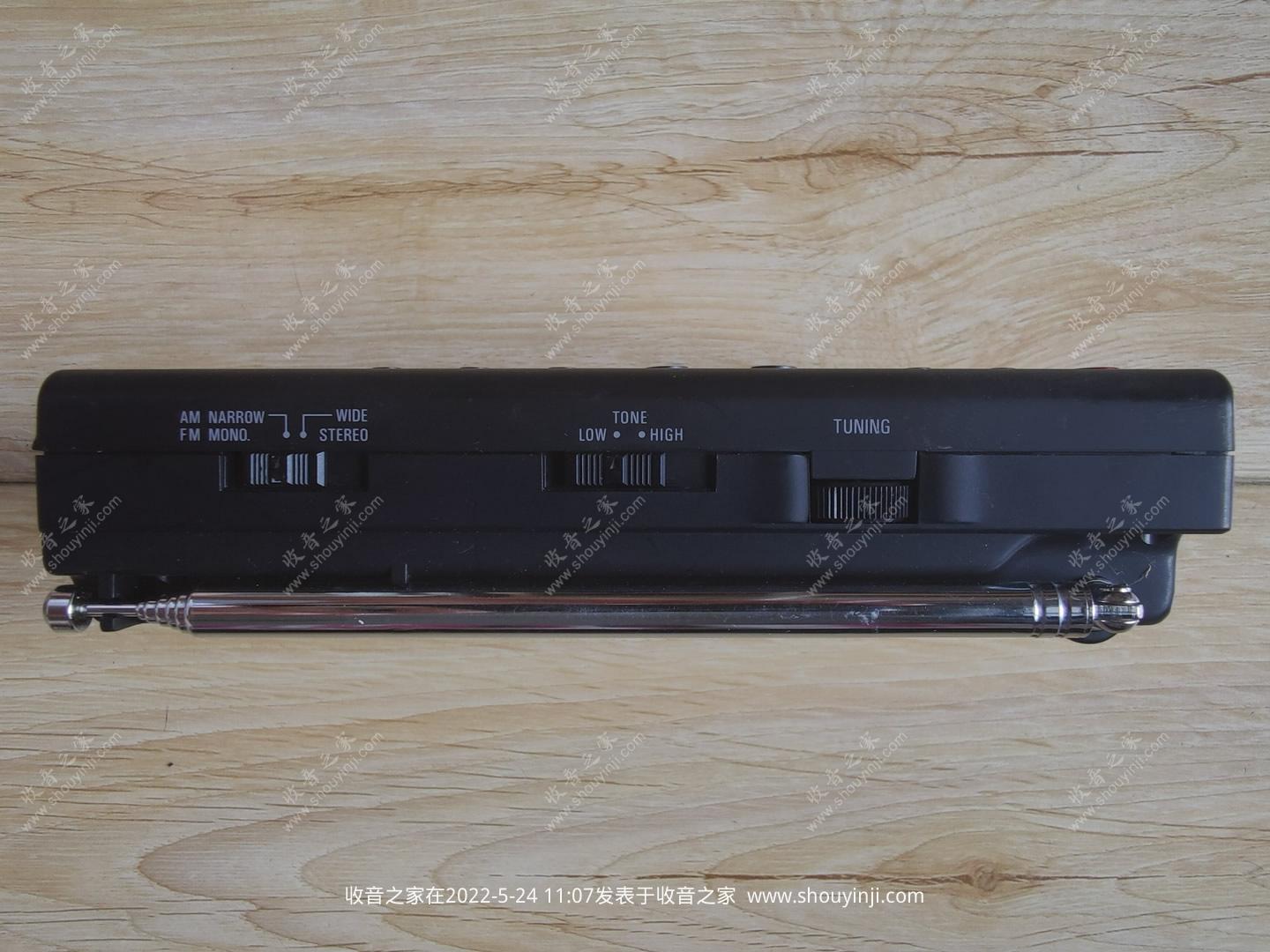

FM单声/立体、音色低/高、调台旋钮

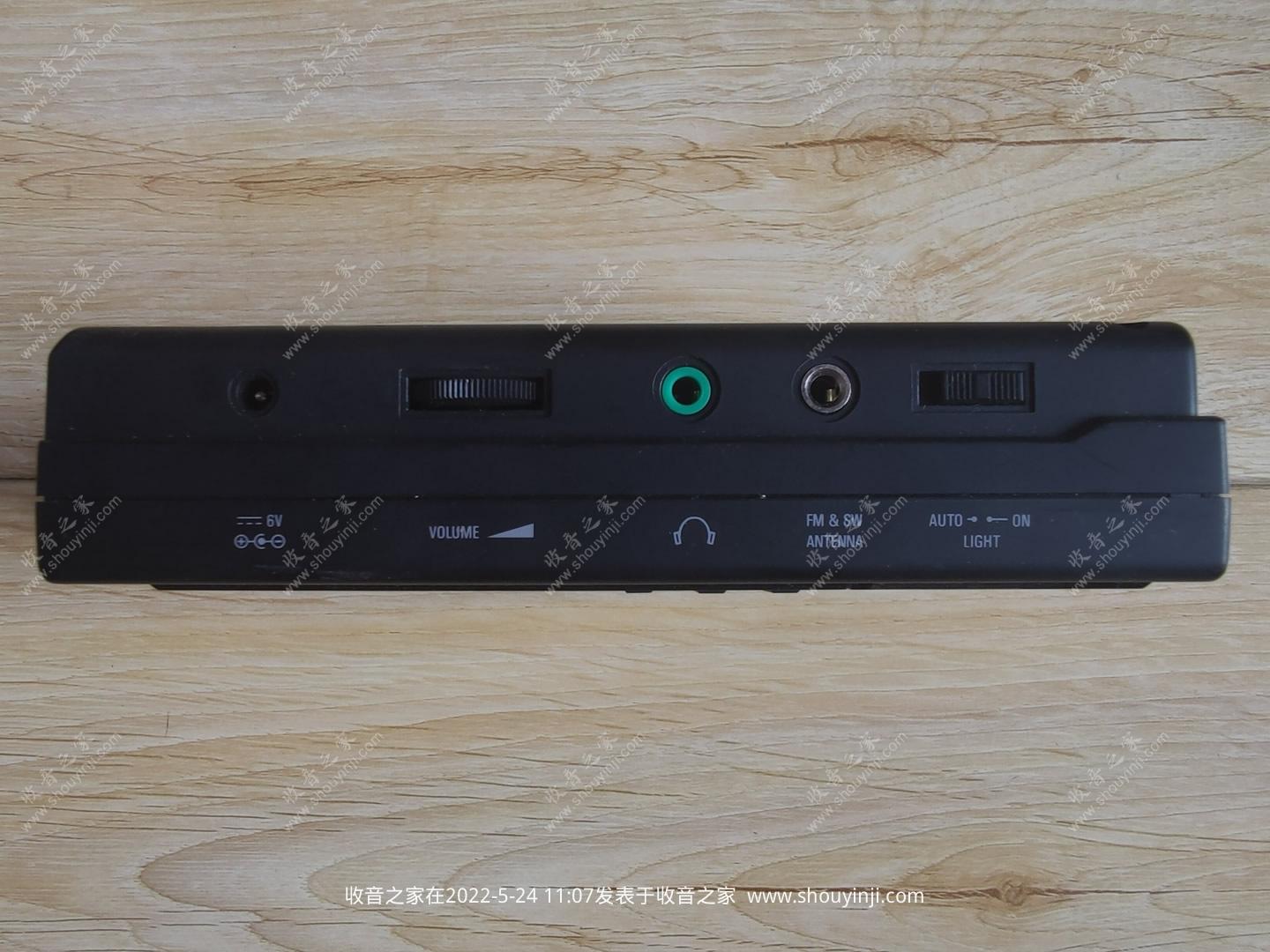

外接6V电源、音量旋钮、耳机输出、FM/SW外接天线、LCD屏背光选择

拆机开始...

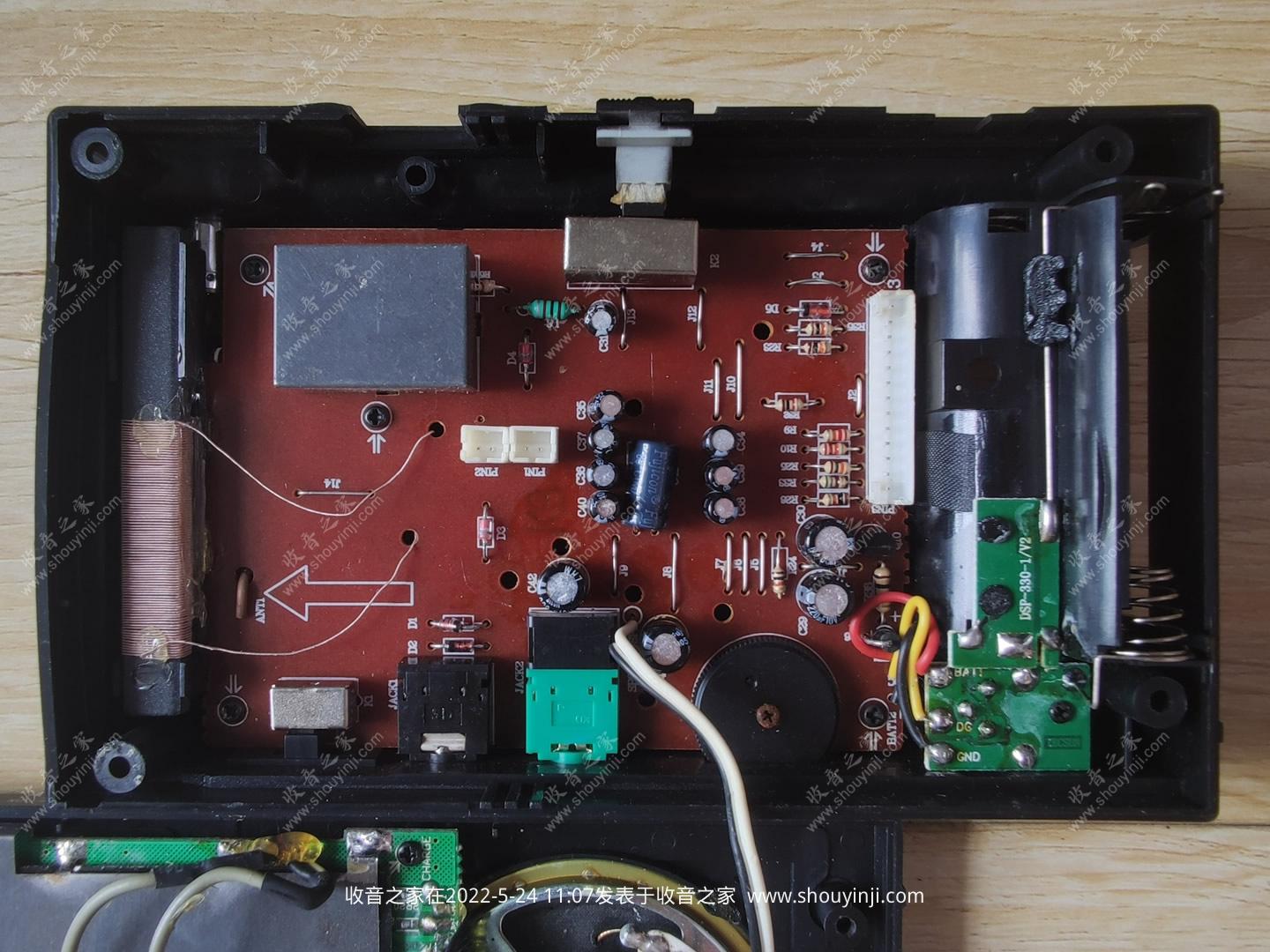

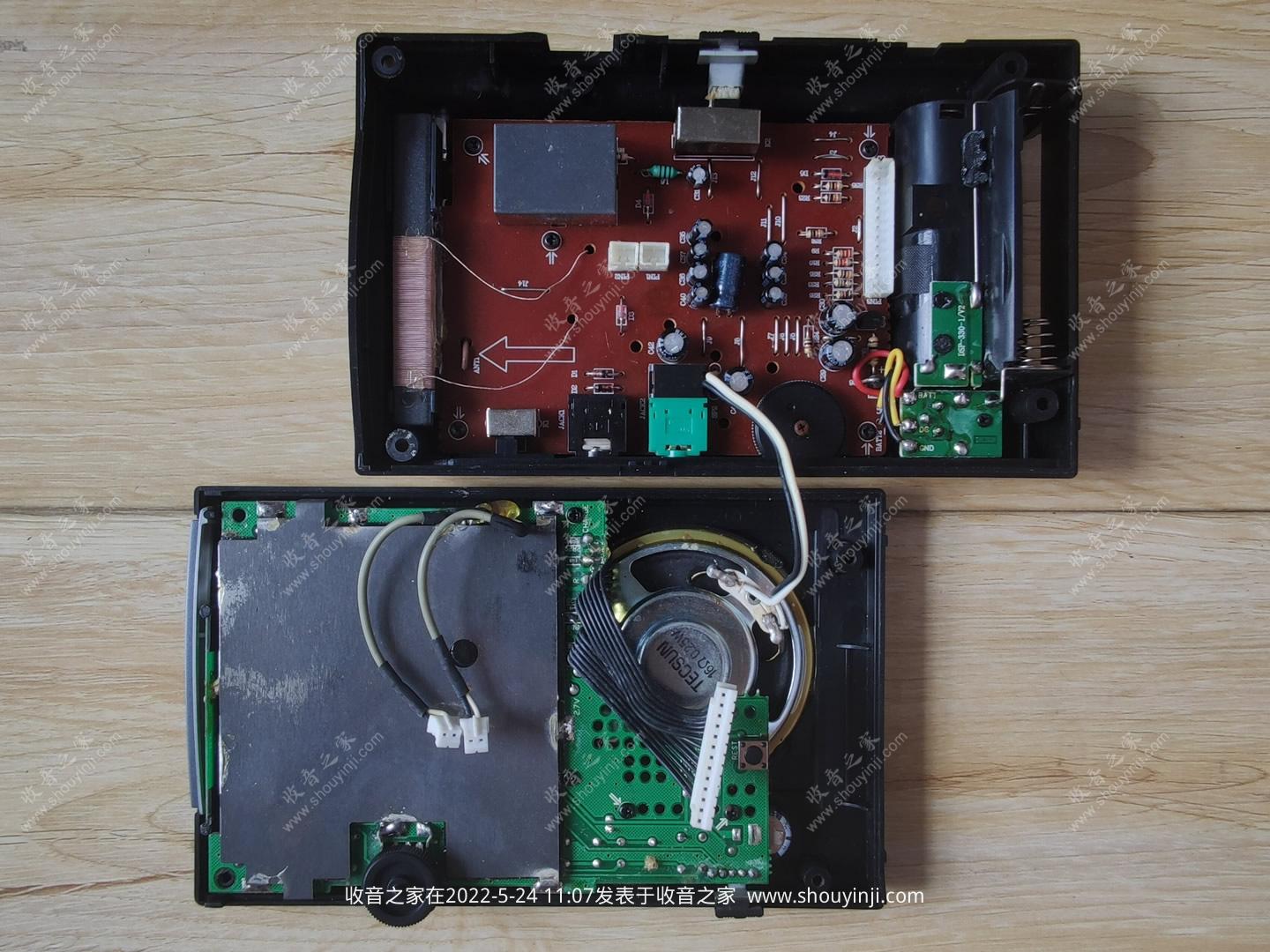

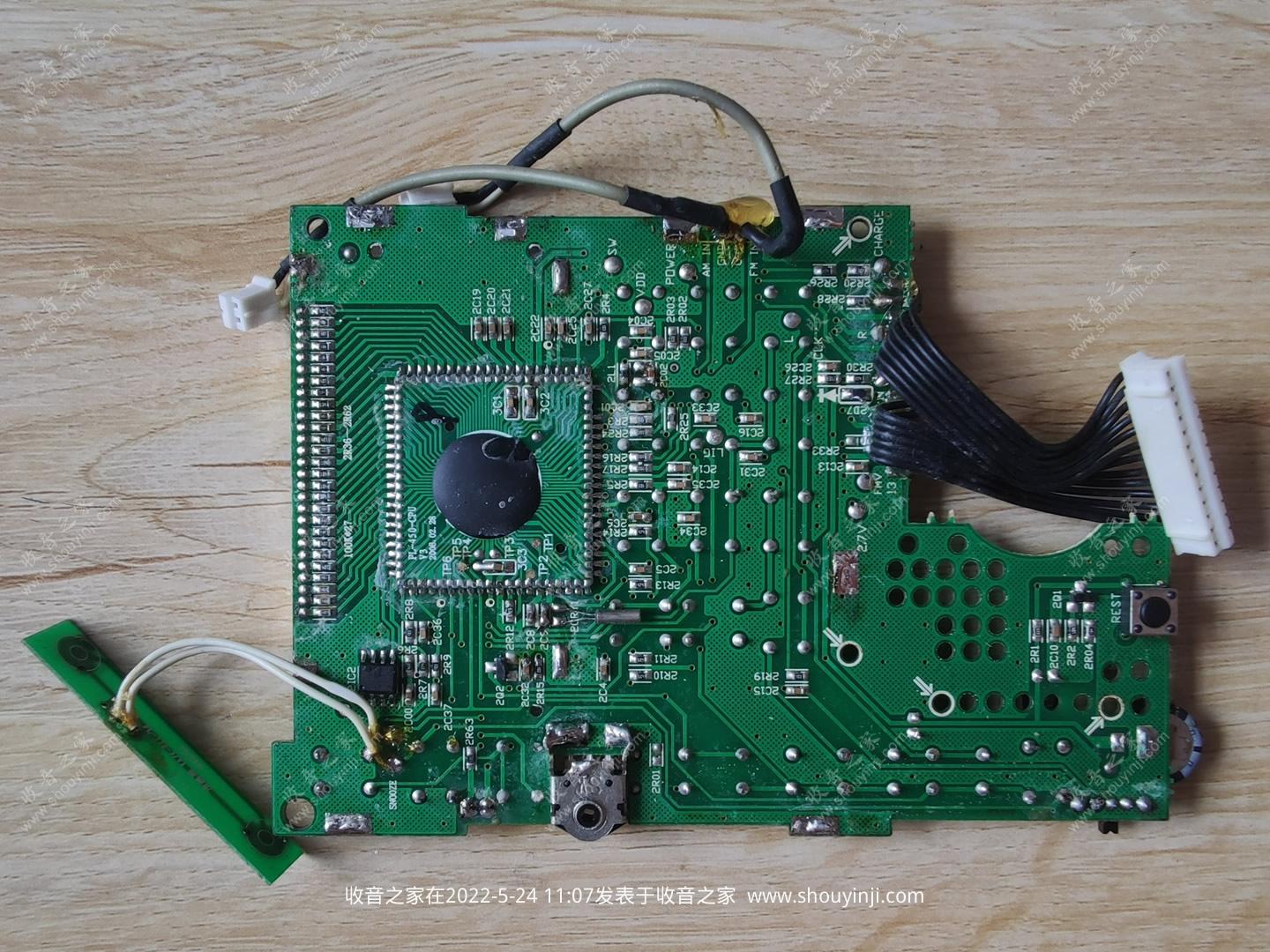

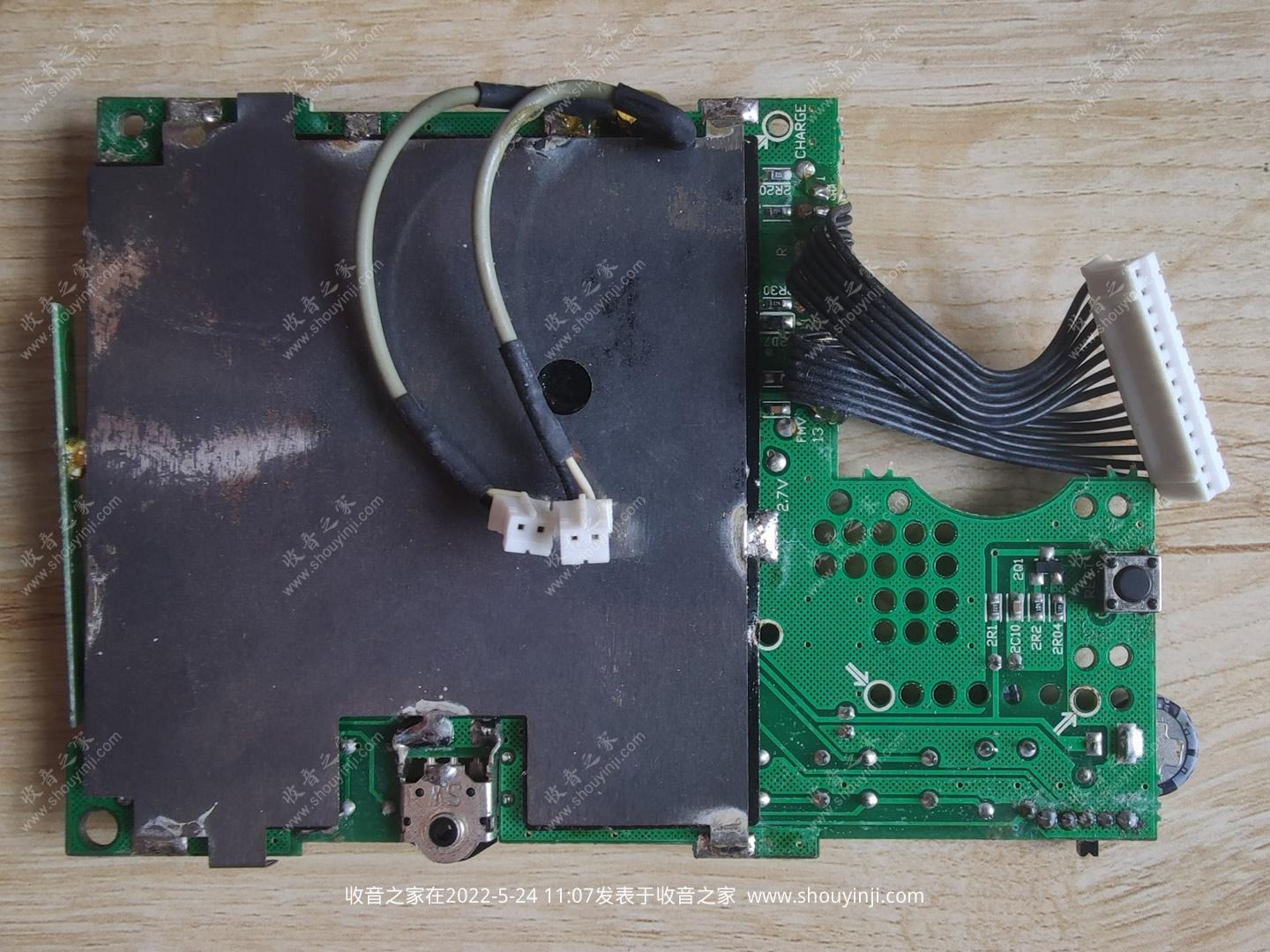

两块电板，连接插槽

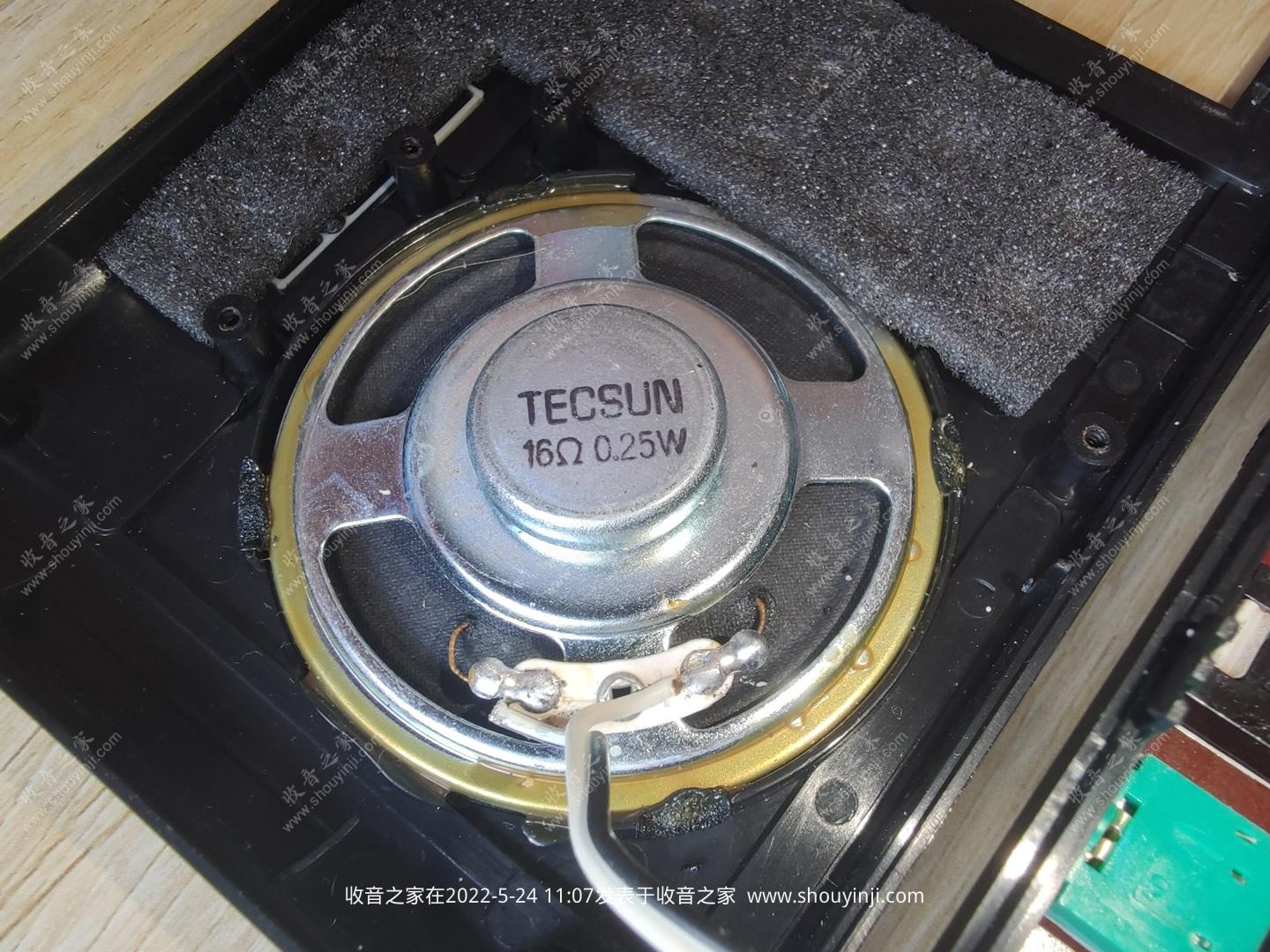

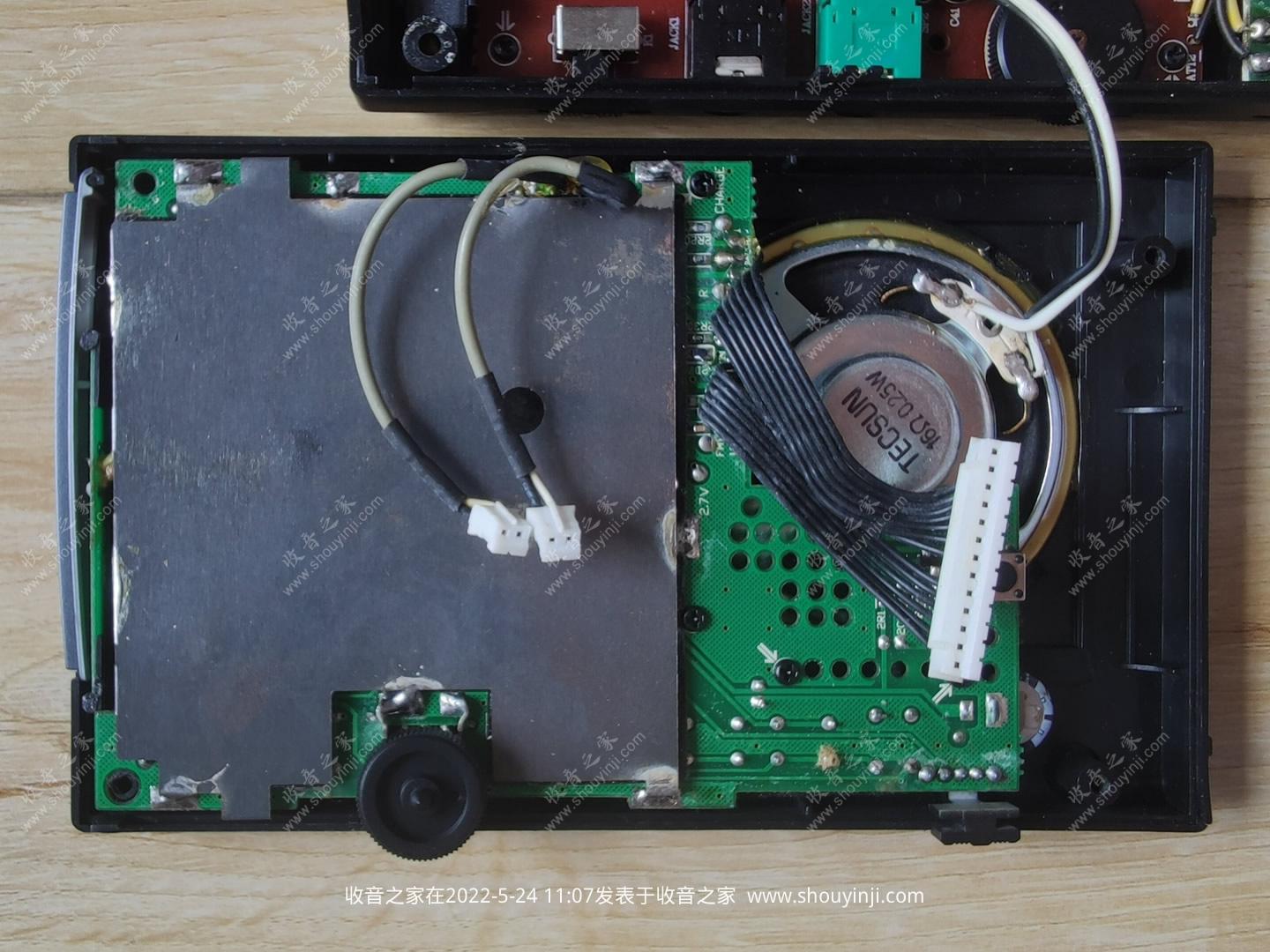

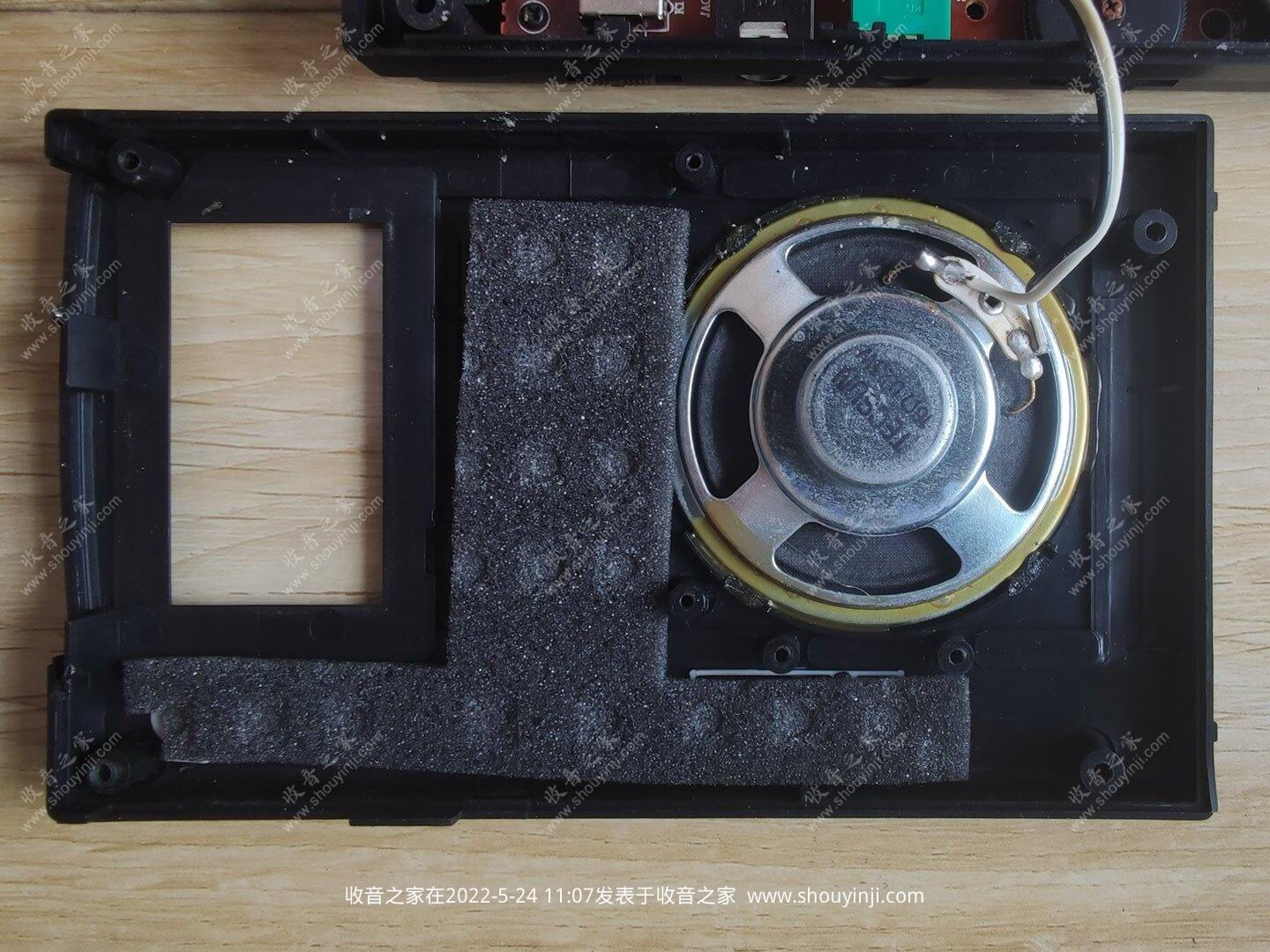

德生定制的16Ω 0.25W喇叭

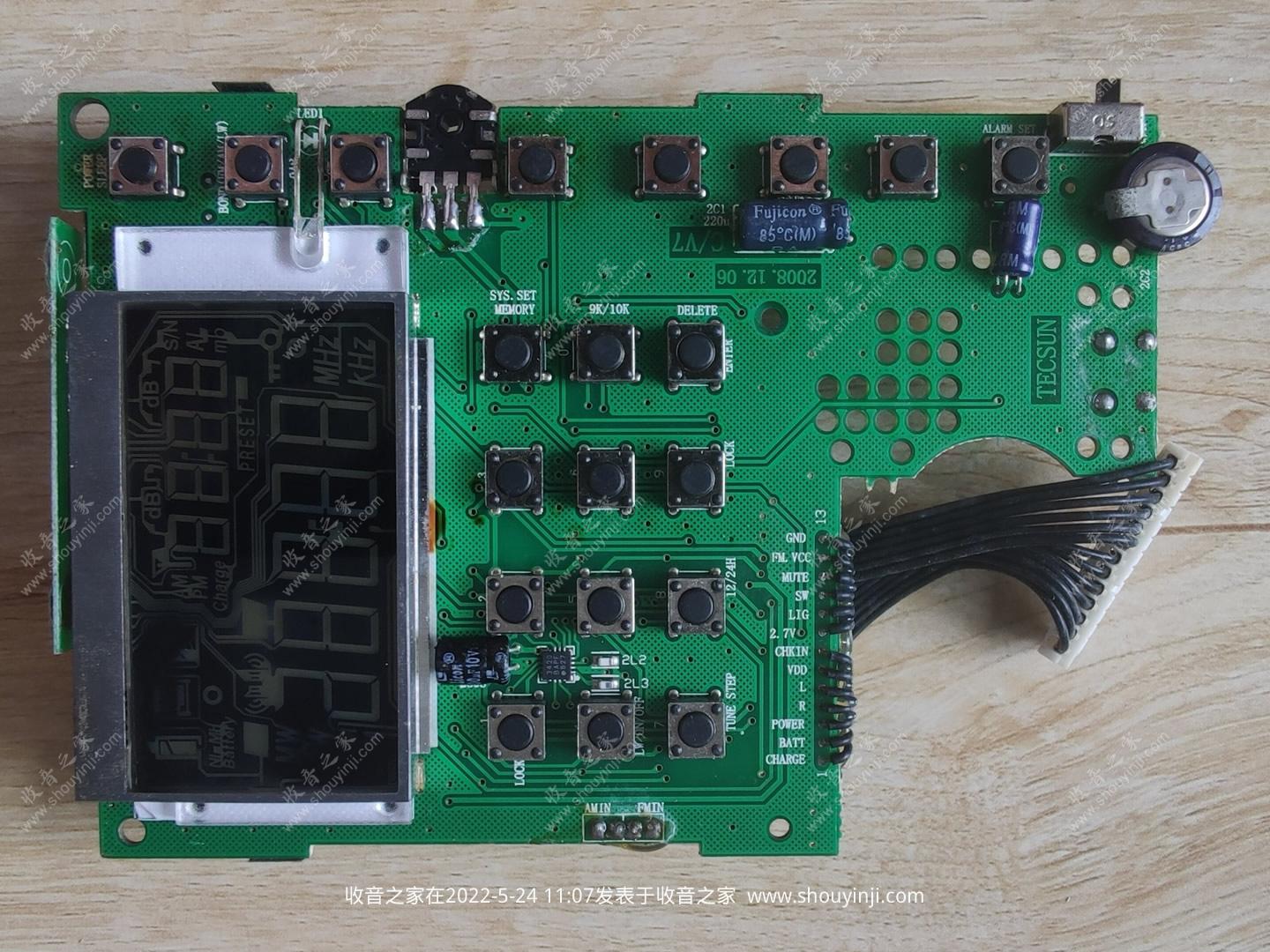

按键操作面板

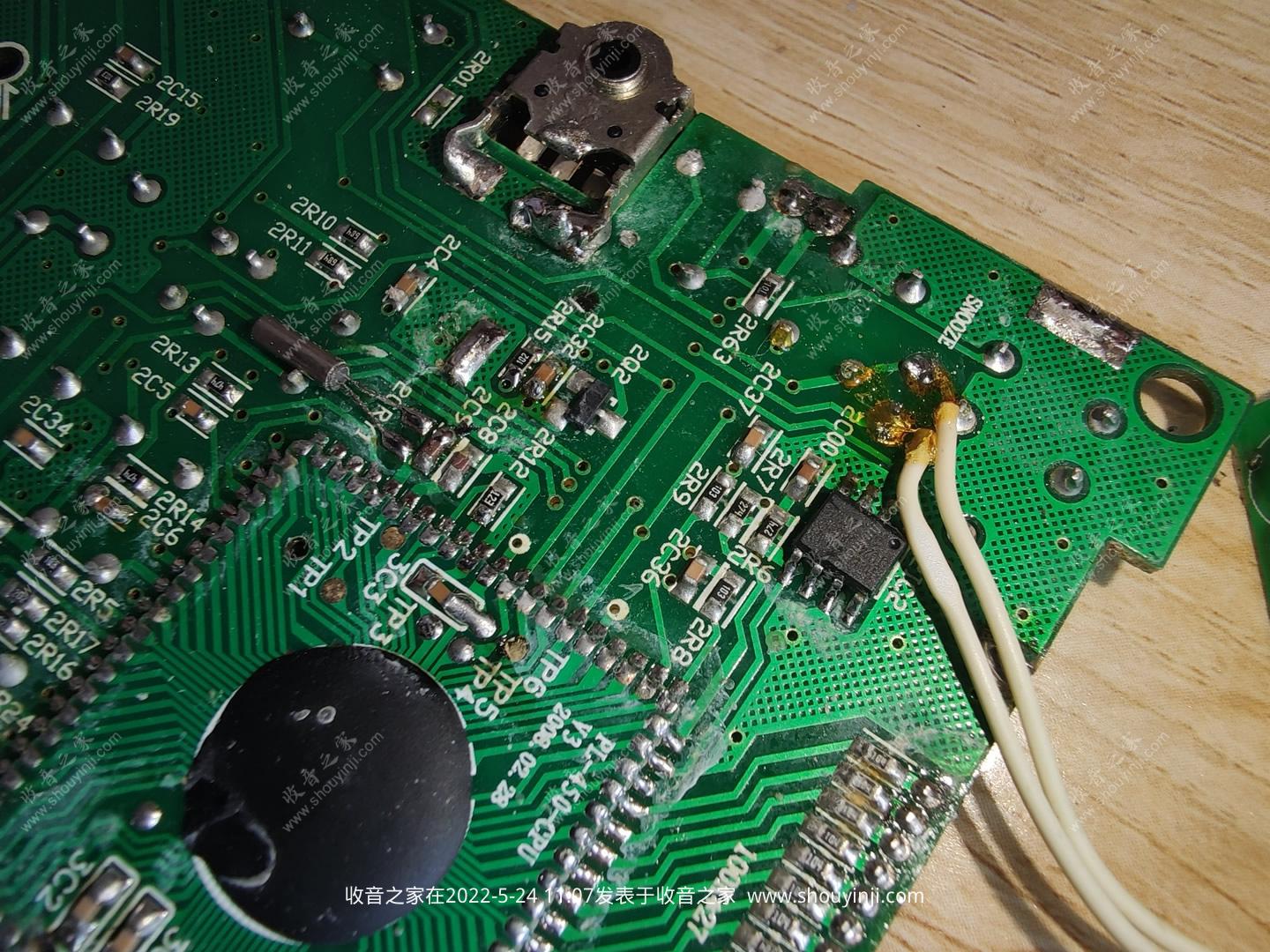

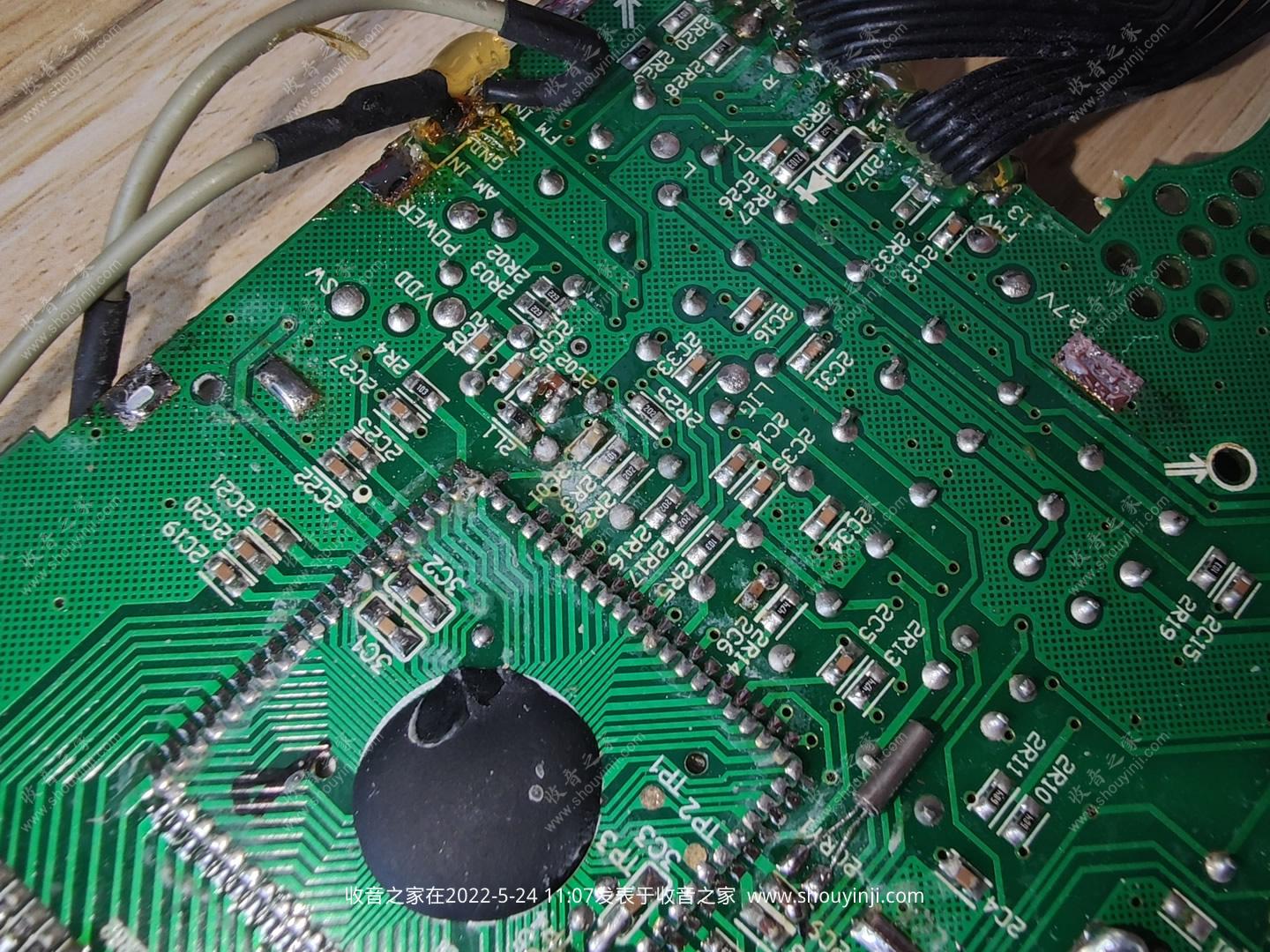

3420 DSP芯片

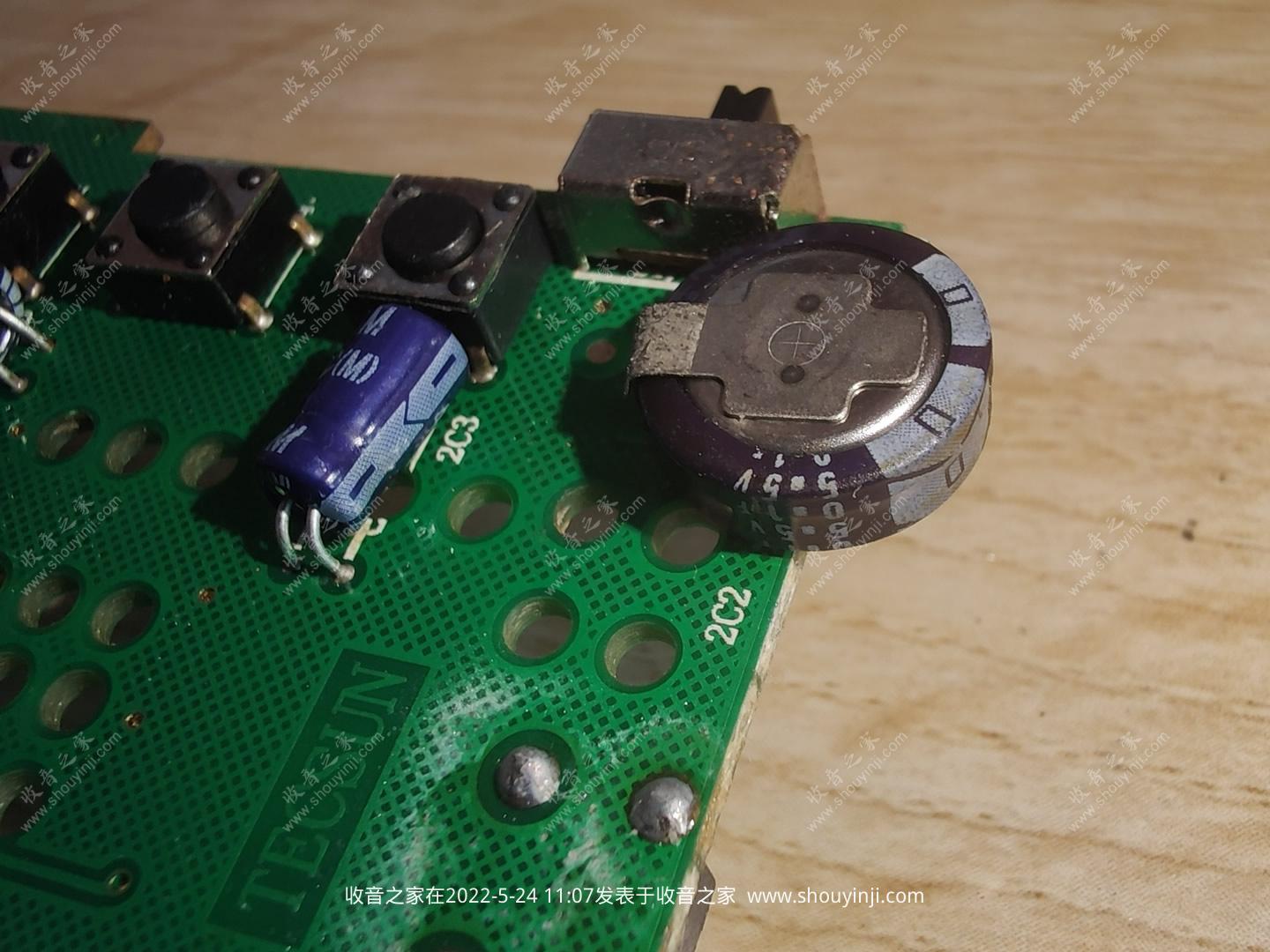

法拉电容 5.5V 0.1F

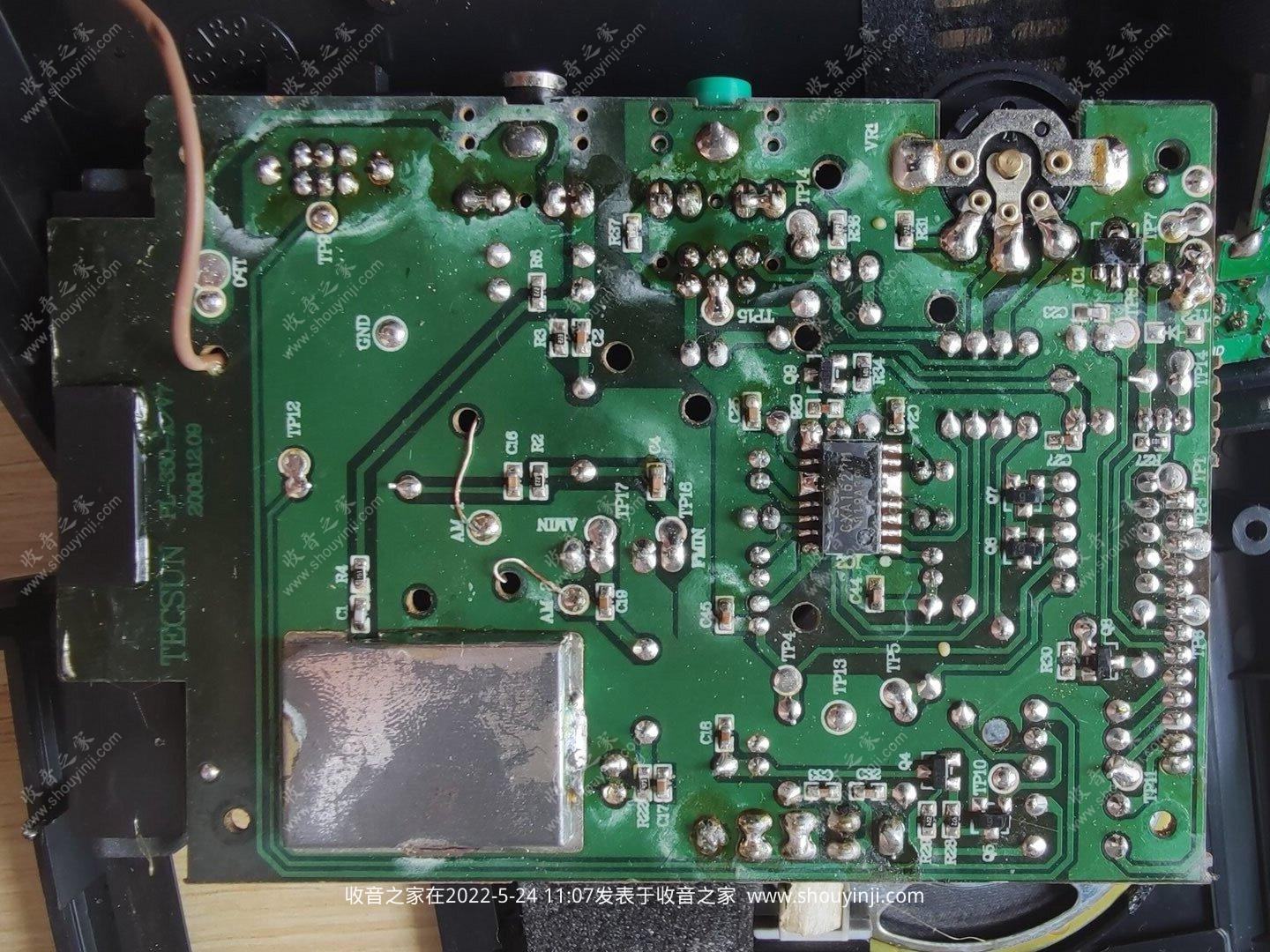

CXA1622M/P立体声功率放大器/单声道BTL功率放大器

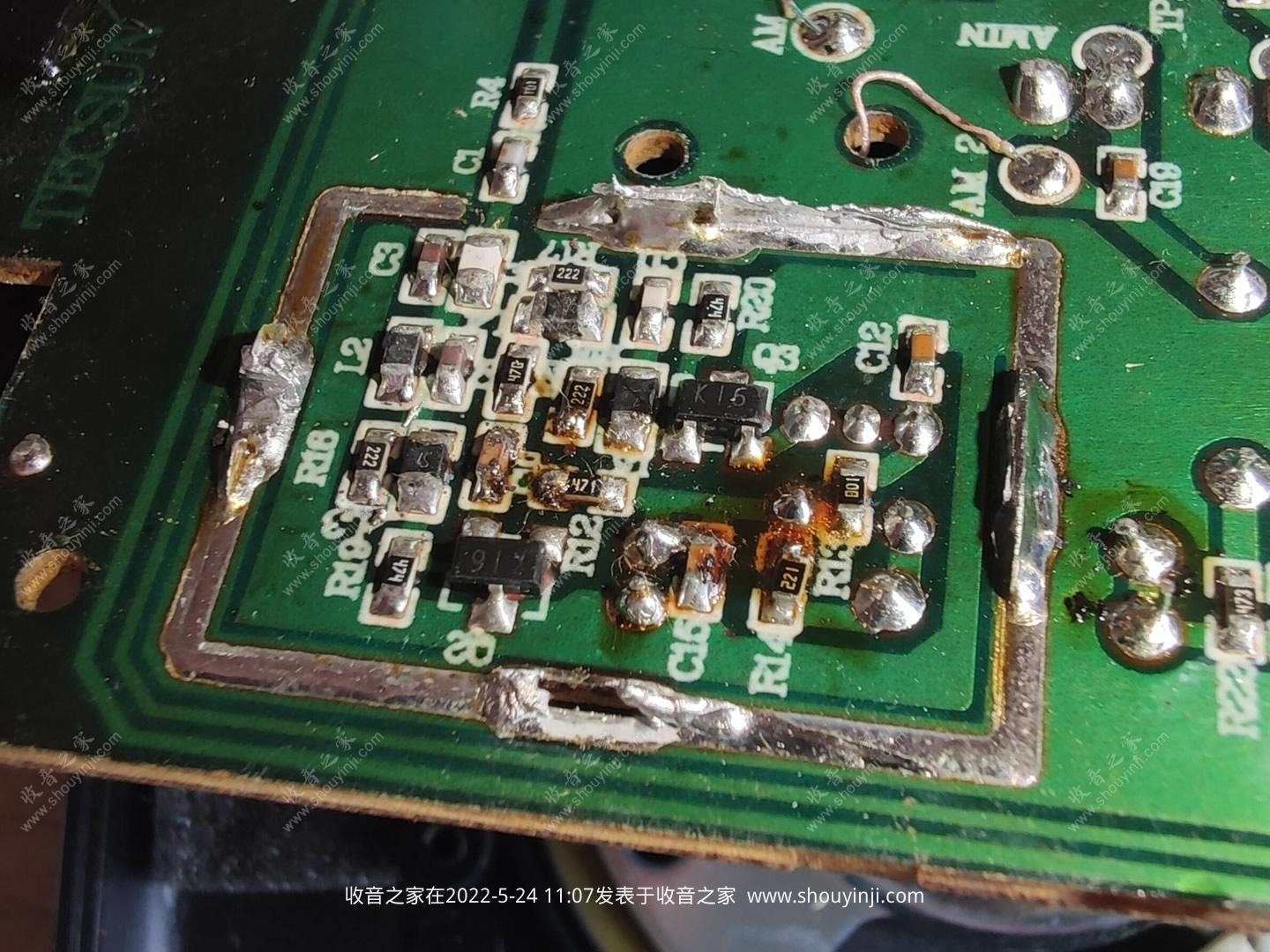

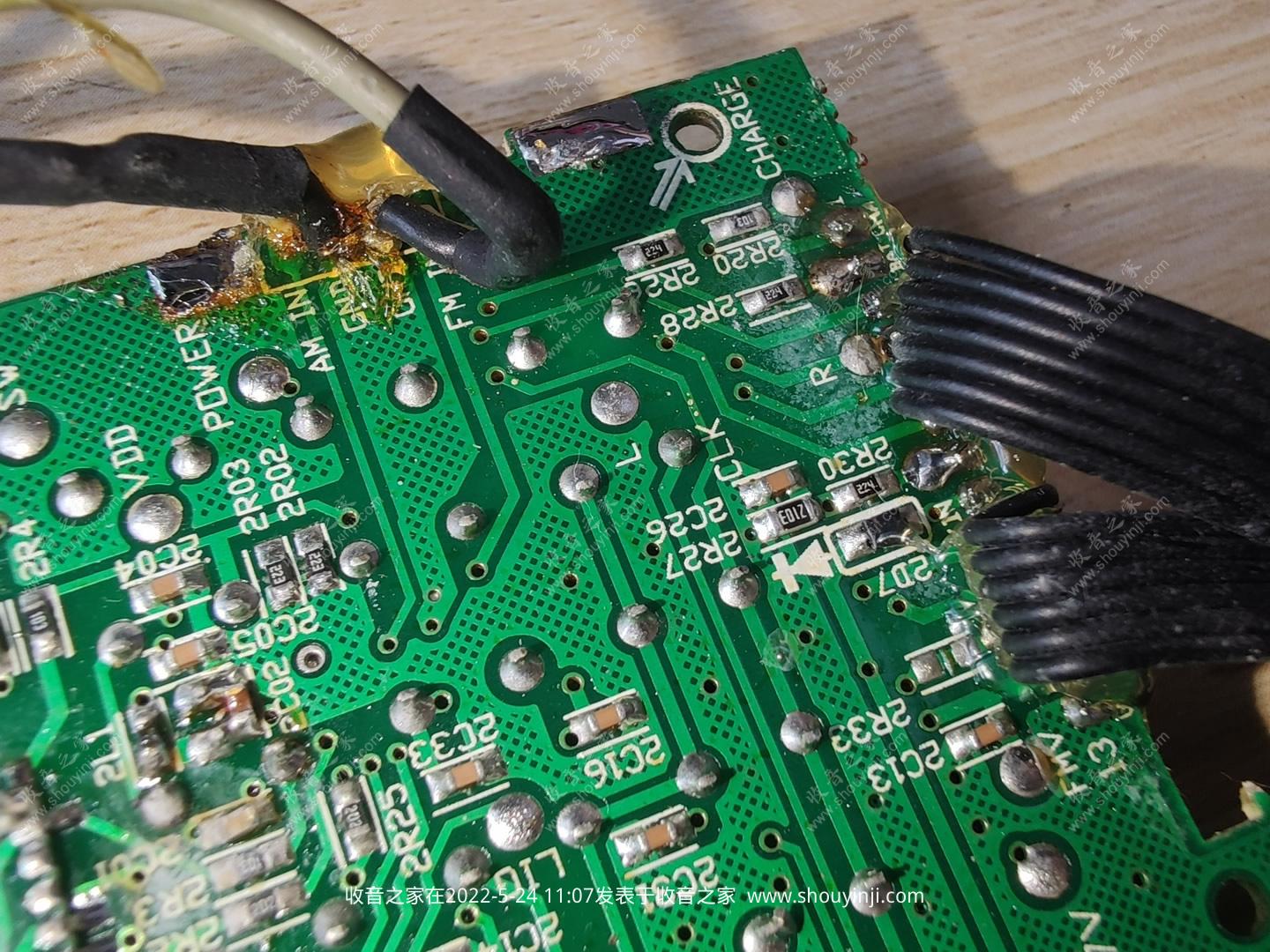

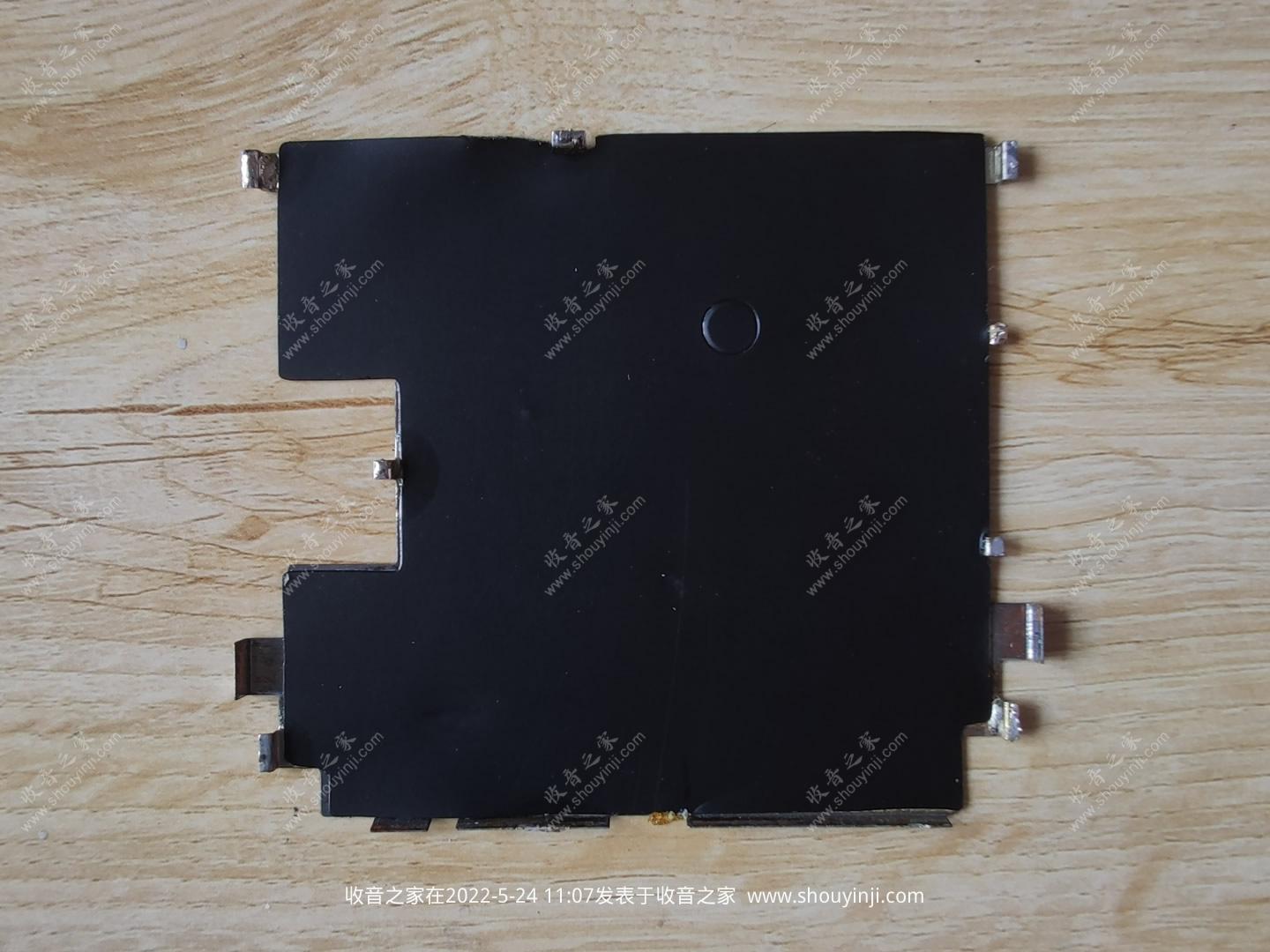

隐蔽罩里面元器件

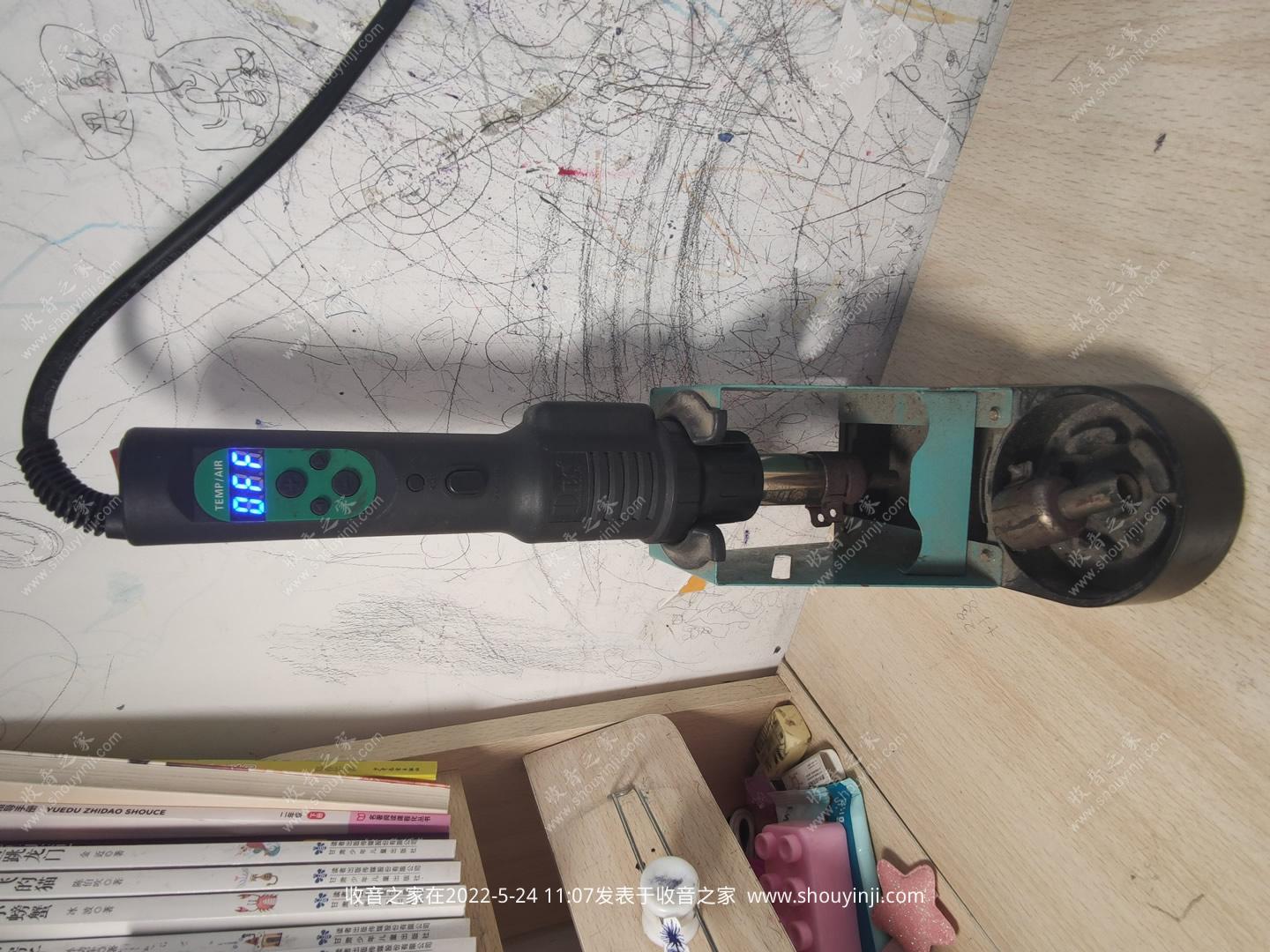

为了拆机，买的热风工具

TOKAMAK · 发表于 2022-5-24 11:57:31

哇这个稀有，是PL230的DSP版本只有在广告出现过。

radio · 发表于 2022-5-24 12:02:20

这个非常好。

SYJ_r20AiRYl · 发表于 2022-7-19 12:28:40

不知是什么年代生产的产品，8电路板很脏，没有洗过电路板，感觉生霉了。

credzy · 发表于 2023-2-3 10:48:36

学习了，谢谢分享！

吸音机 · 发表于 2023-5-27 19:43:15

330
内部做工还行啊
