[拆机修机] 迪桑 DR-777 收音机拆机

其他国内品牌 其他国内品牌 2576 人阅读 | 0 人回复 | 2022-09-09 | 发消息

也不知道是多少年前的收音机,屏幕老化了, 两节5#电池供电,还能开机,FM还能收台...

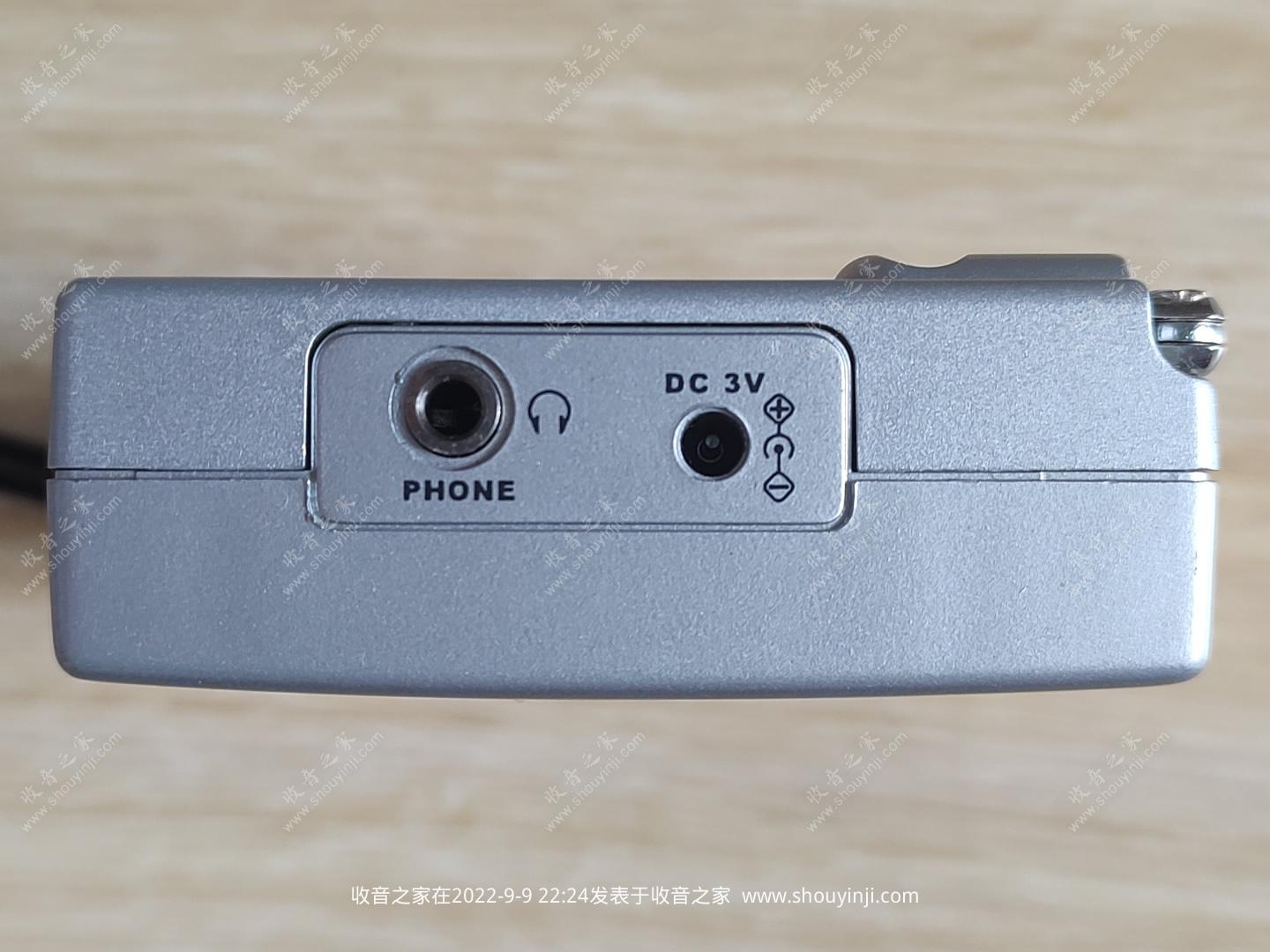

外观

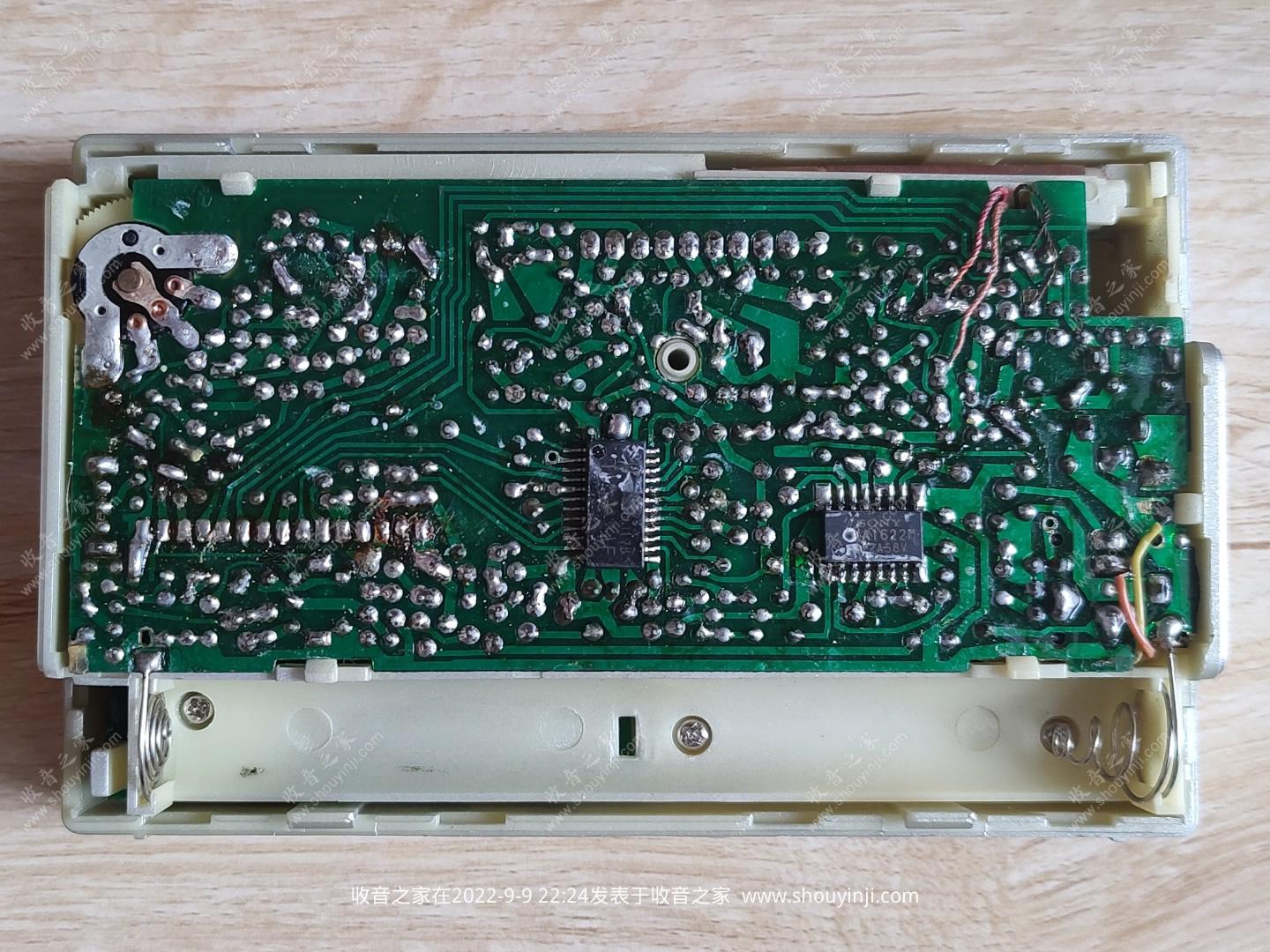

内部支架已发黄



硅胶按键


喇叭 16Ω 0.5W

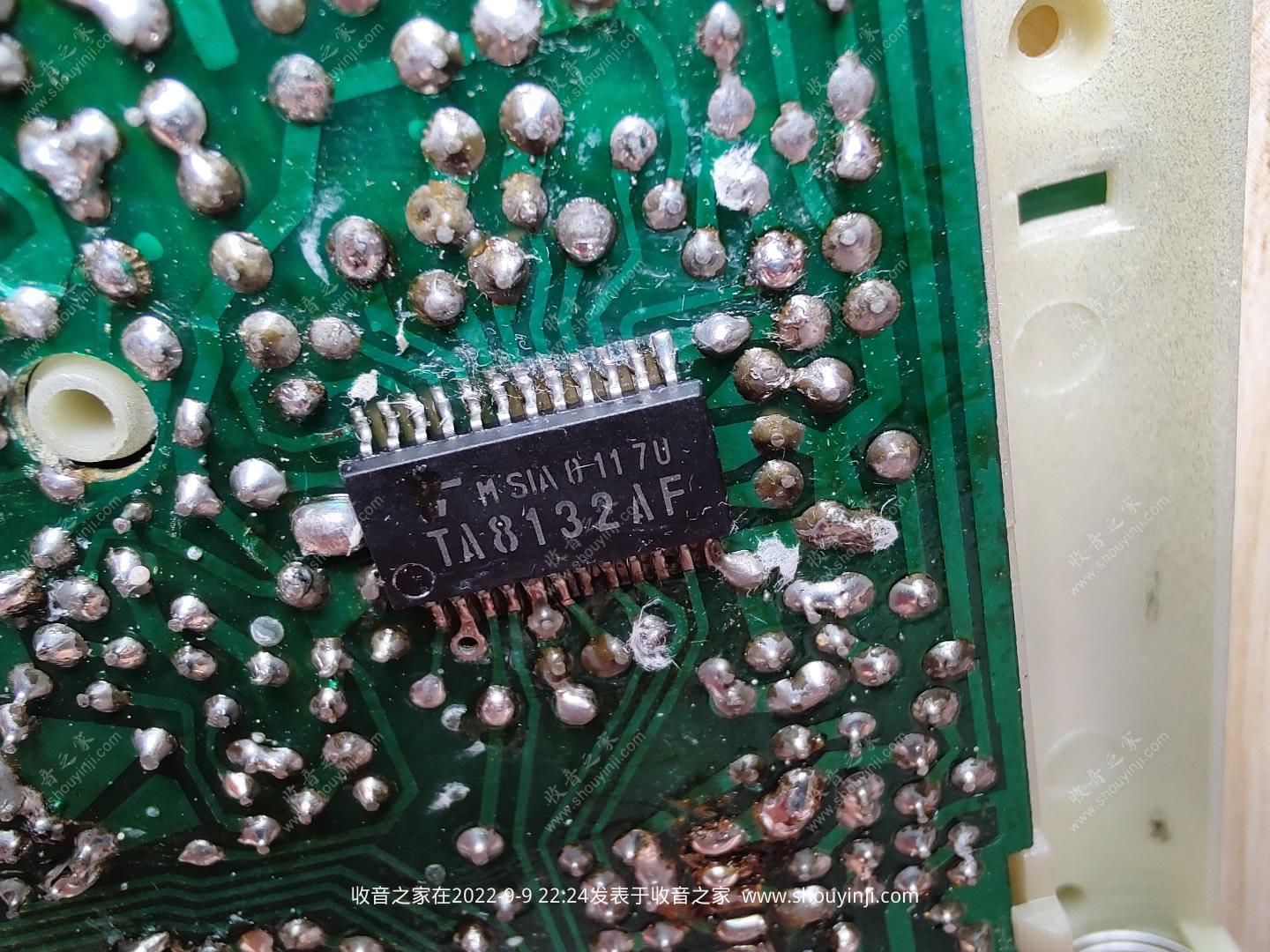

东芝TA8132AF收音机IC,网上介绍多用在中高档机型中


索尼CXA1622M音频功放IC

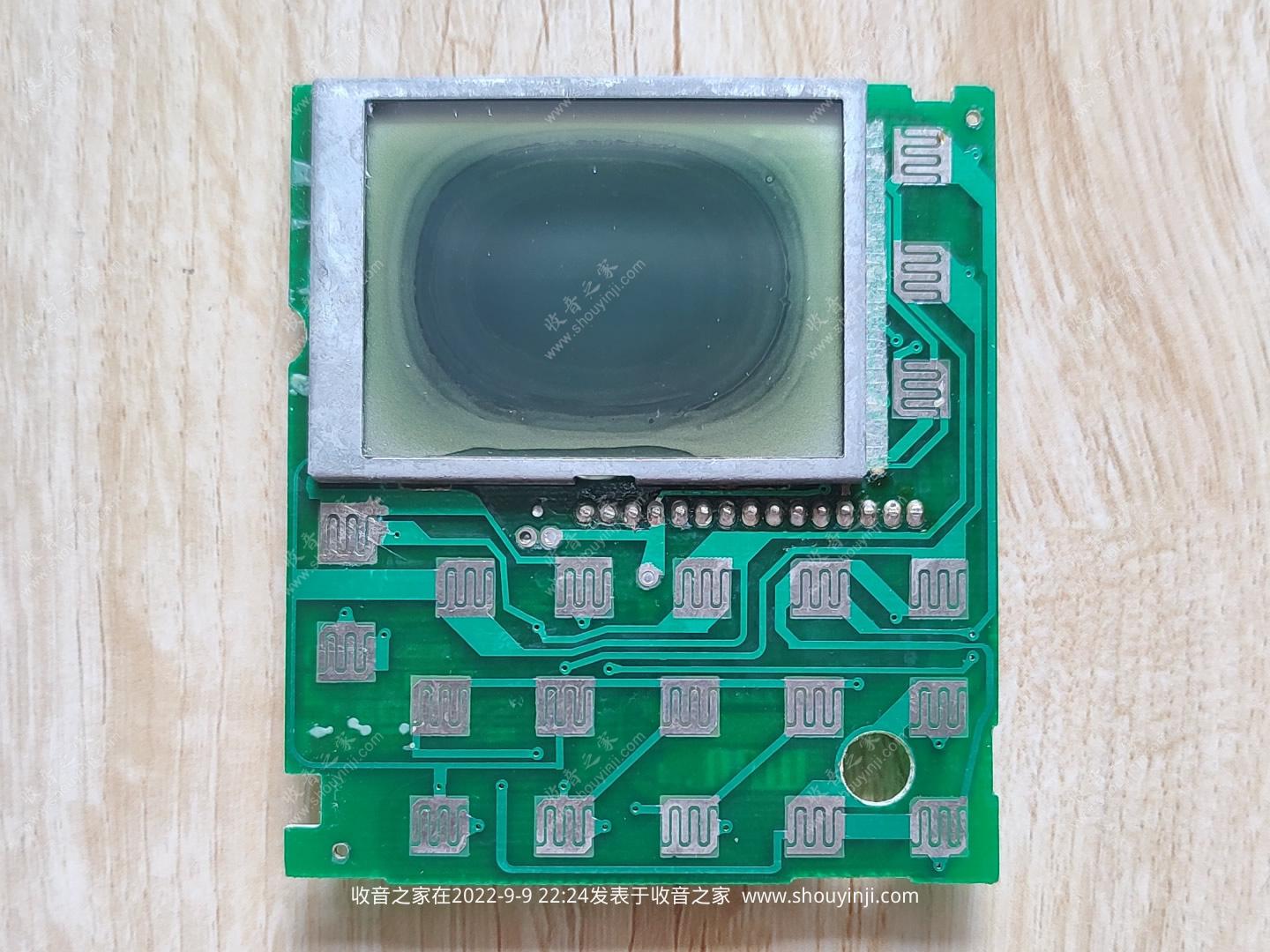

这样就看的更清楚了,液晶屏背景黑蒙蒙的

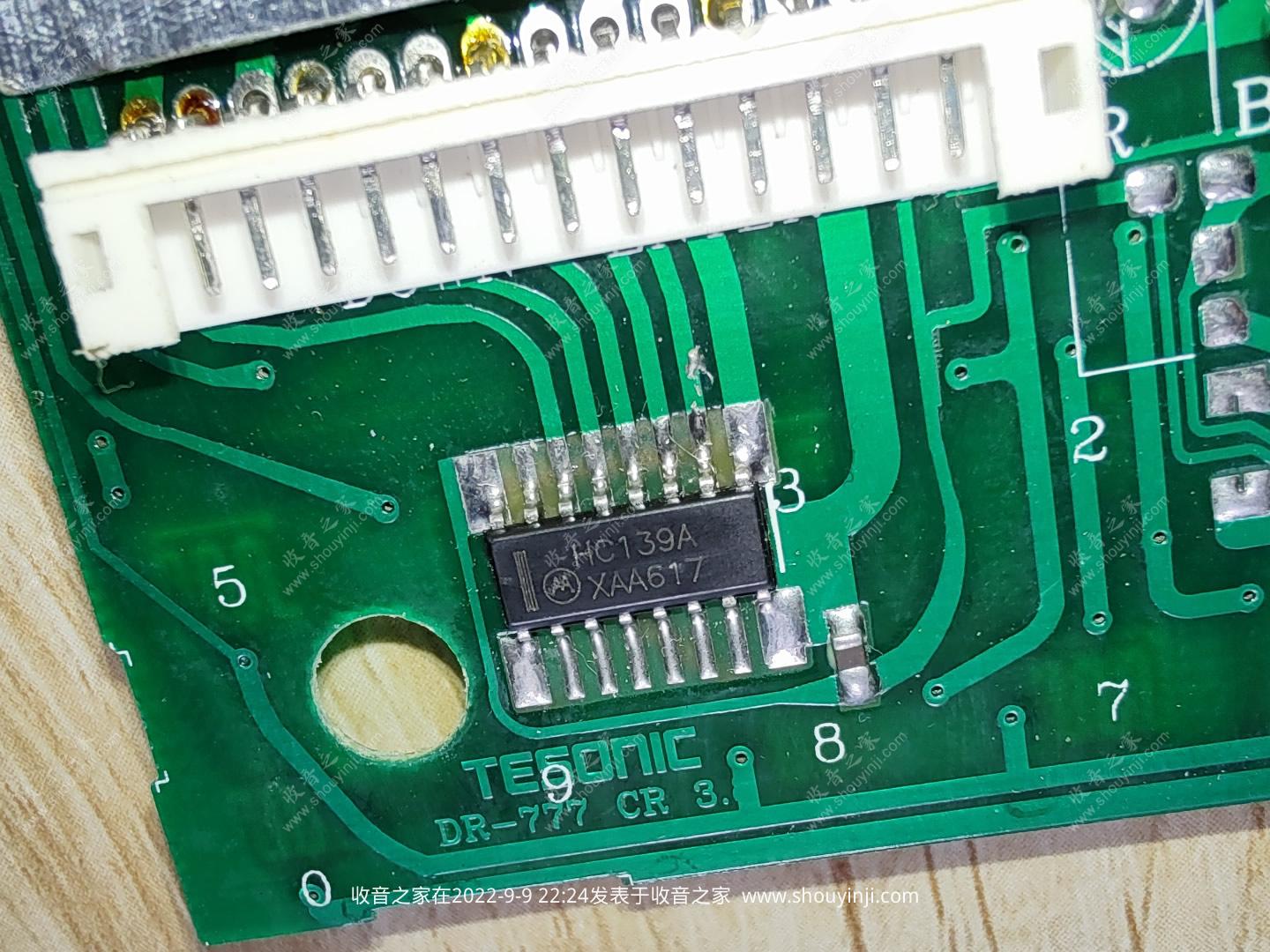

HC139A这颗IC没查到数据

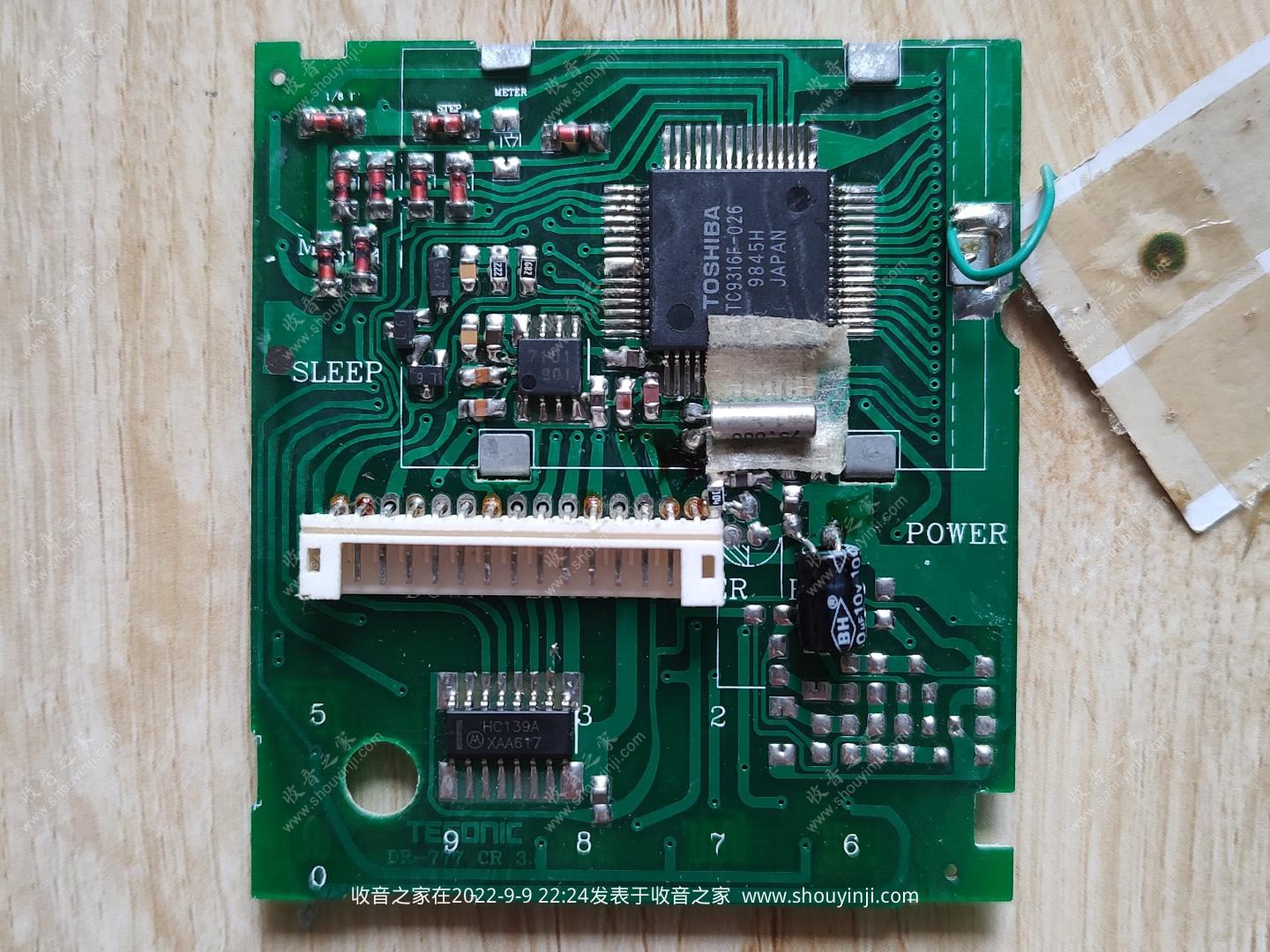

东芝的LCD驱动IC

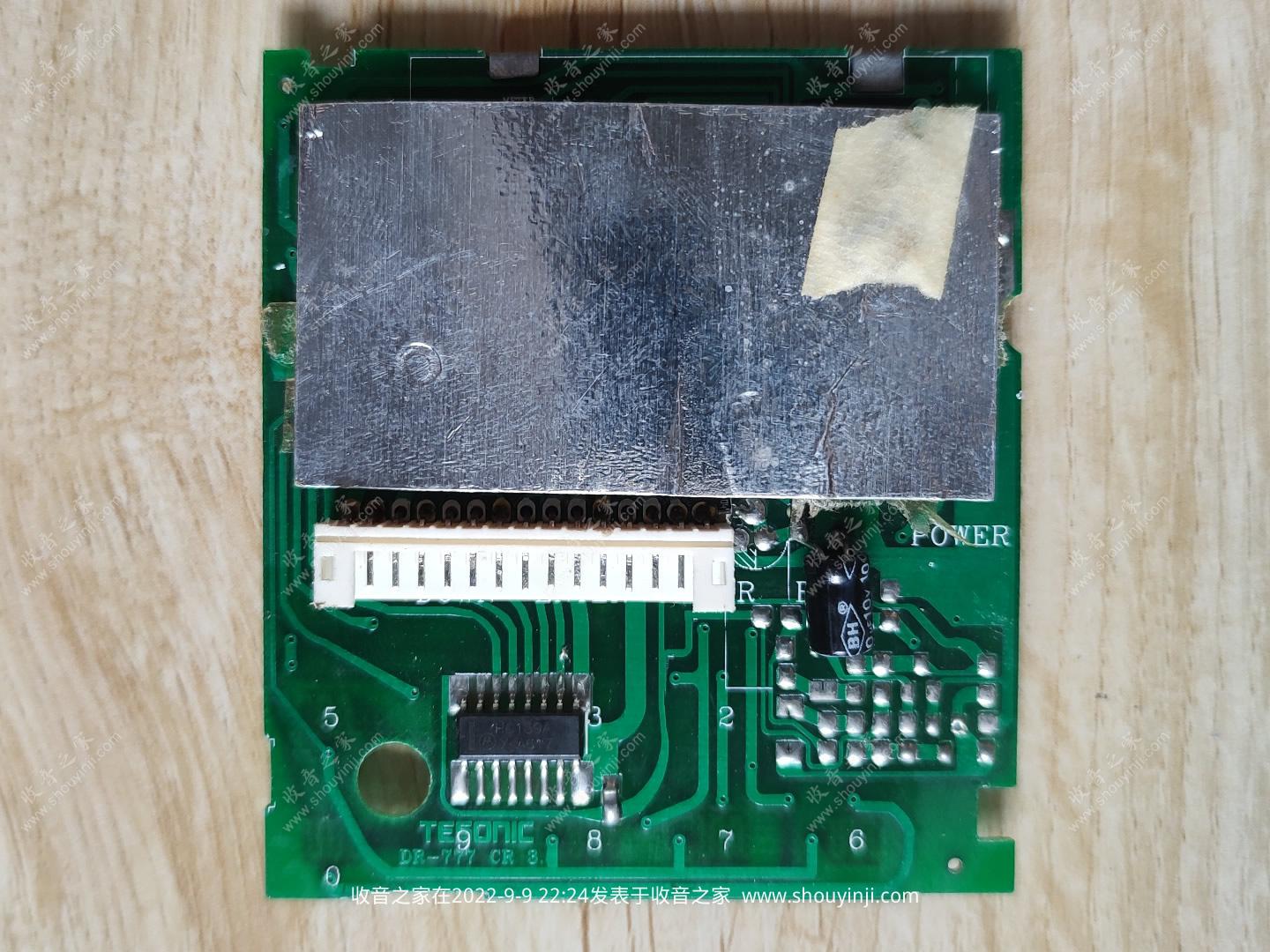

这个“隐蔽罩”很特别,双面胶粘上去的,不过很多年了,失去粘性了

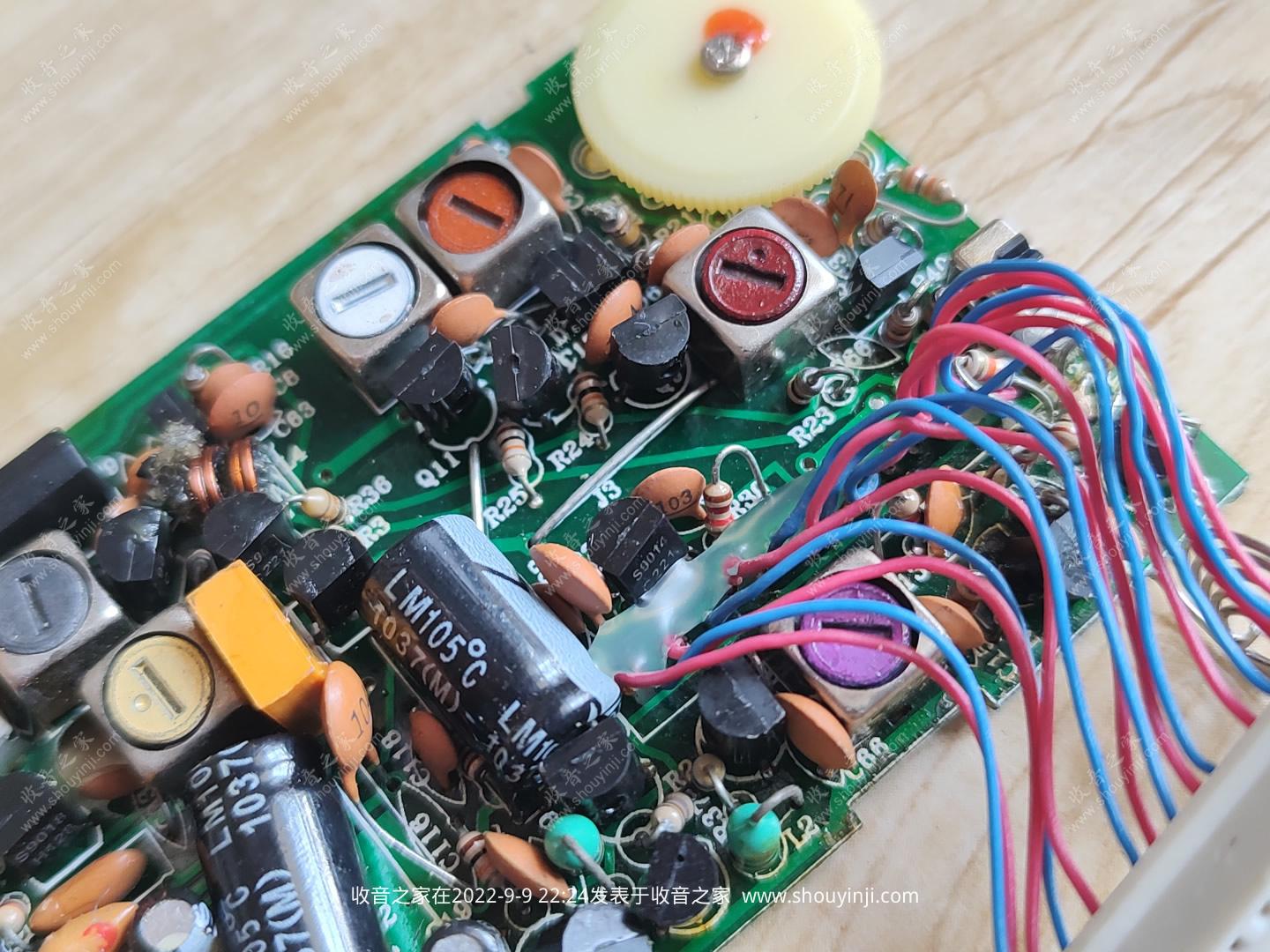

元器件满满的






TA7358AP调频高放IC
