汉荣达757收音机拆机

收音之家

整体外观

使用单节18650电池

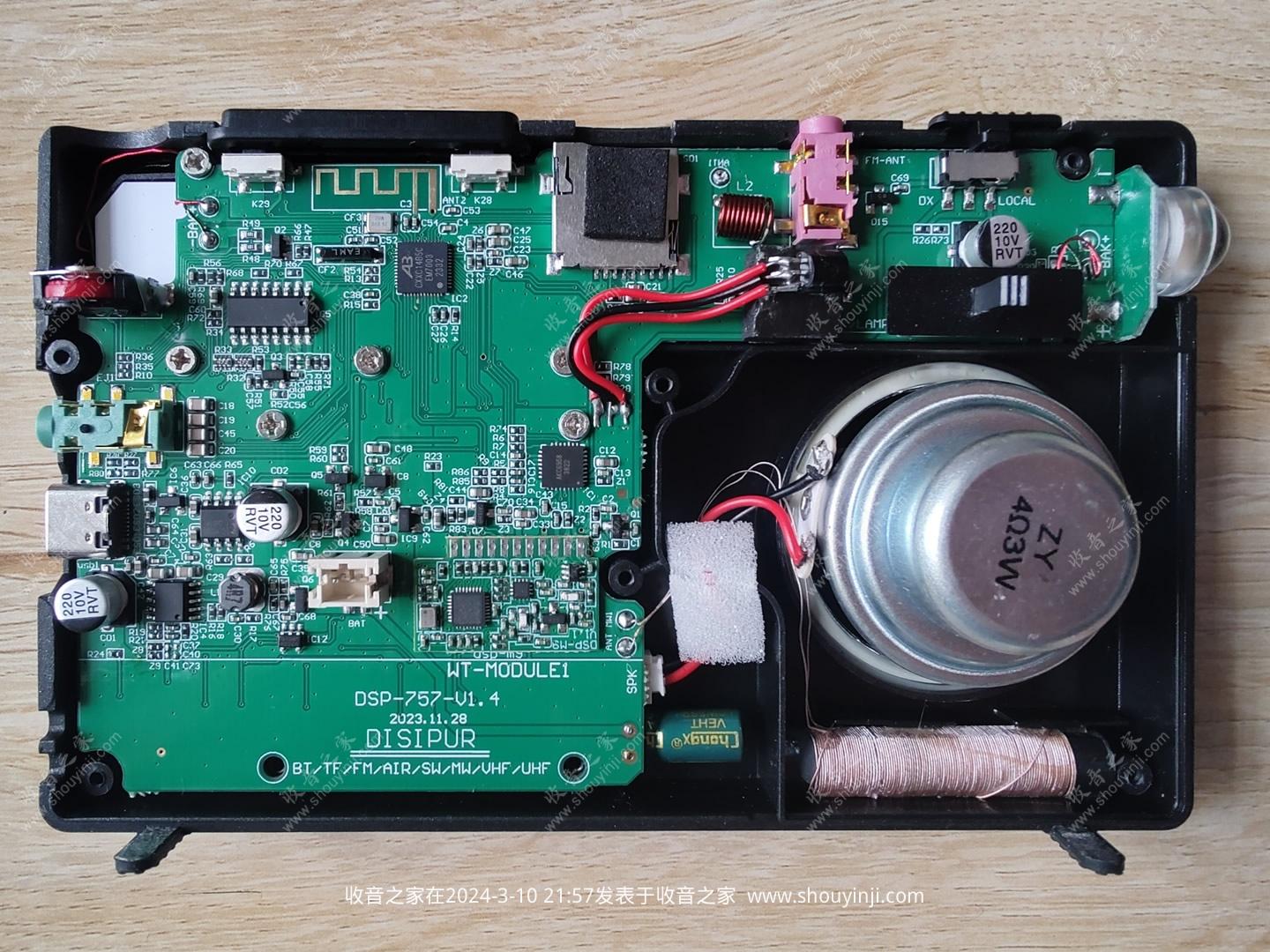

已经拆开，一块大板子，未看到隐蔽罩，喇叭独立音腔

背盖内，有一个低音振膜，不过很小

温度传感器外挂式焊接上了，可能是“忘记”焊接后补上去的，又可能是为了温度监测更加精确...

这种透光板背光按键挺好的，很少有这种用法；很长一块液晶显示屏，有些浪费，其实可以加入“计算器”功能

喇叭4Ω 3W，蓝牙音响中很常见的一种。

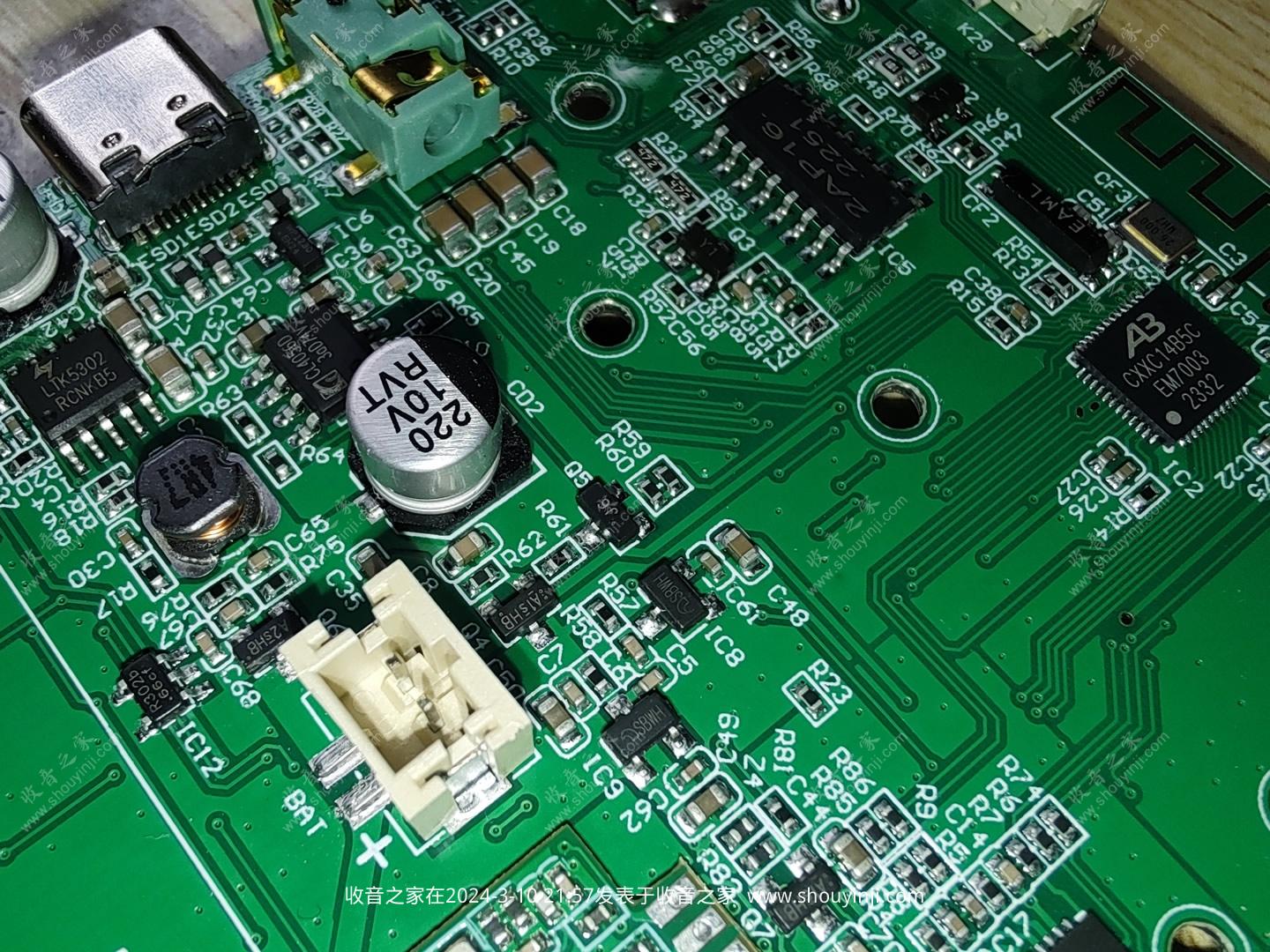

整块电板

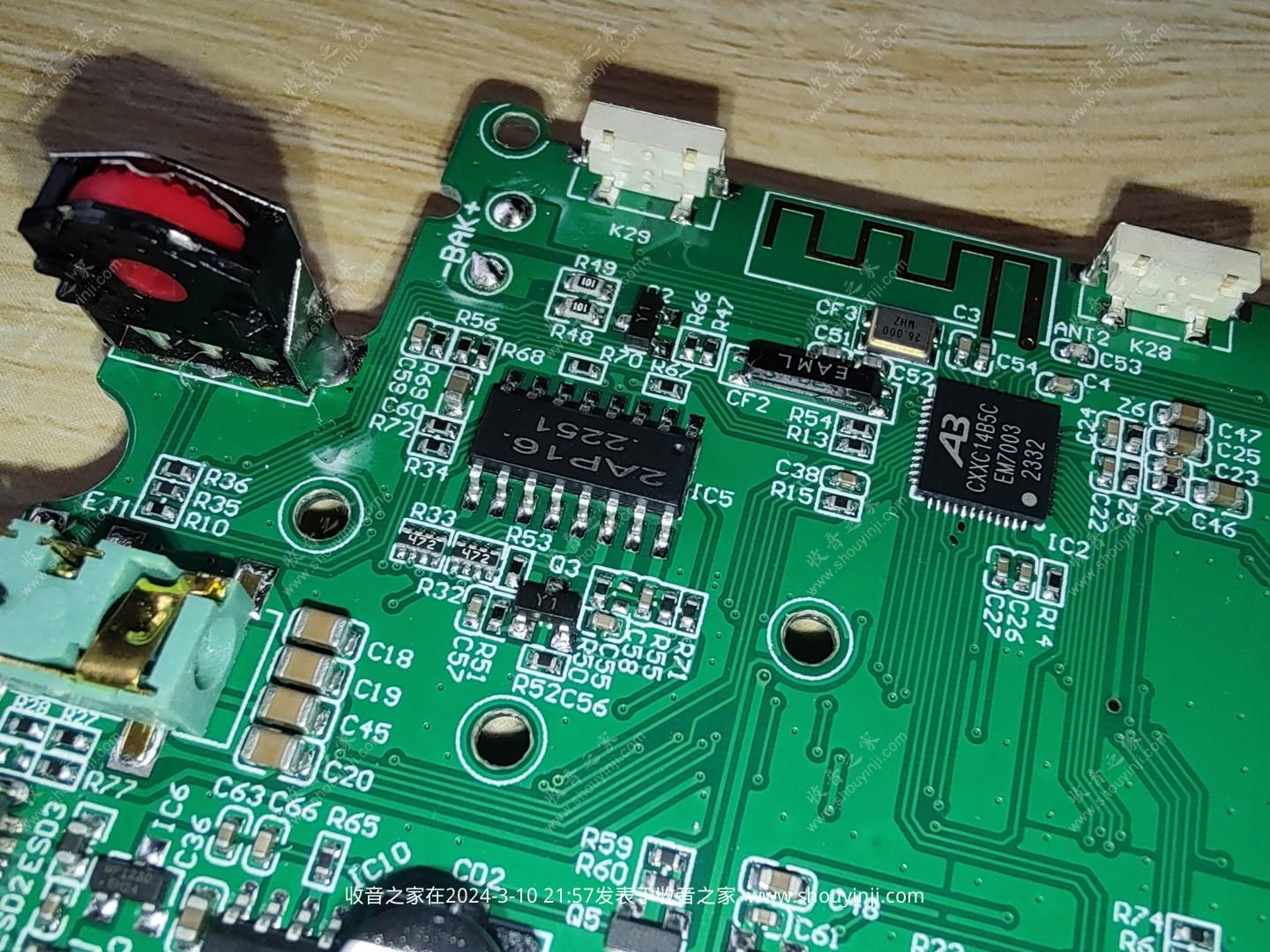

2AP16应该是打磨过的，音频功放？
A3是蓝牙芯片

AKC6958 DSP，从汉荣达700开始用的就是这个DSP芯片，一直到这个价位的机型依然在使用，感觉有些“廉价”
另外两块IC被打磨了，型号不详

VK2C23A液晶屏驱动IC

这个拔轮是金属的，非常有手感，很不错

集合照

18B20温度传感器

焊回到原位了

qlzh · 发表于 2024-3-12 08:48:15

功能不少，做工比不上XHDATA D-109？该加的屏蔽也没有，耳放可能有噪音。

radio · 发表于 2024-3-17 22:25:23

做工一般般

tudou2000 · 发表于 2024-4-2 08:29:42

温度传感器咋没焊另一面，前面不挡吗

收音之家 · 发表于 2024-4-2 09:12:59

tudou2000 发表于 2024-4-2 08:29
温度传感器咋没焊另一面，前面不挡吗

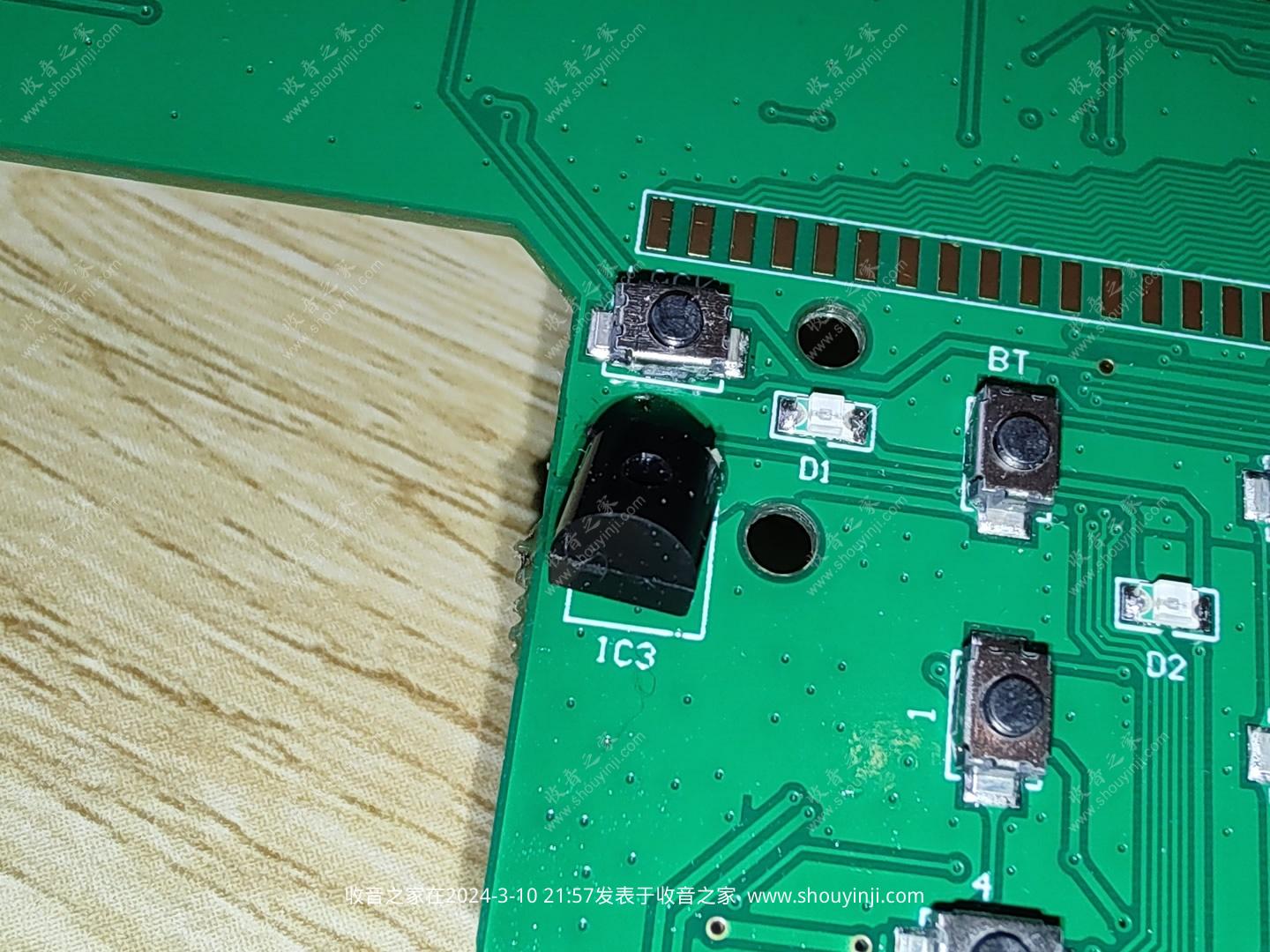

这是PCB板正常焊接的一面，上面是复位按键。

TOKAMAK · 发表于 2024-4-18 09:25:34

磁棒太小了吧
