山进/sangean ATS-800A收音机拆机

收音之家

这机机音质效果很好，是我很喜欢的那种声音！

正面，很厚实的感觉

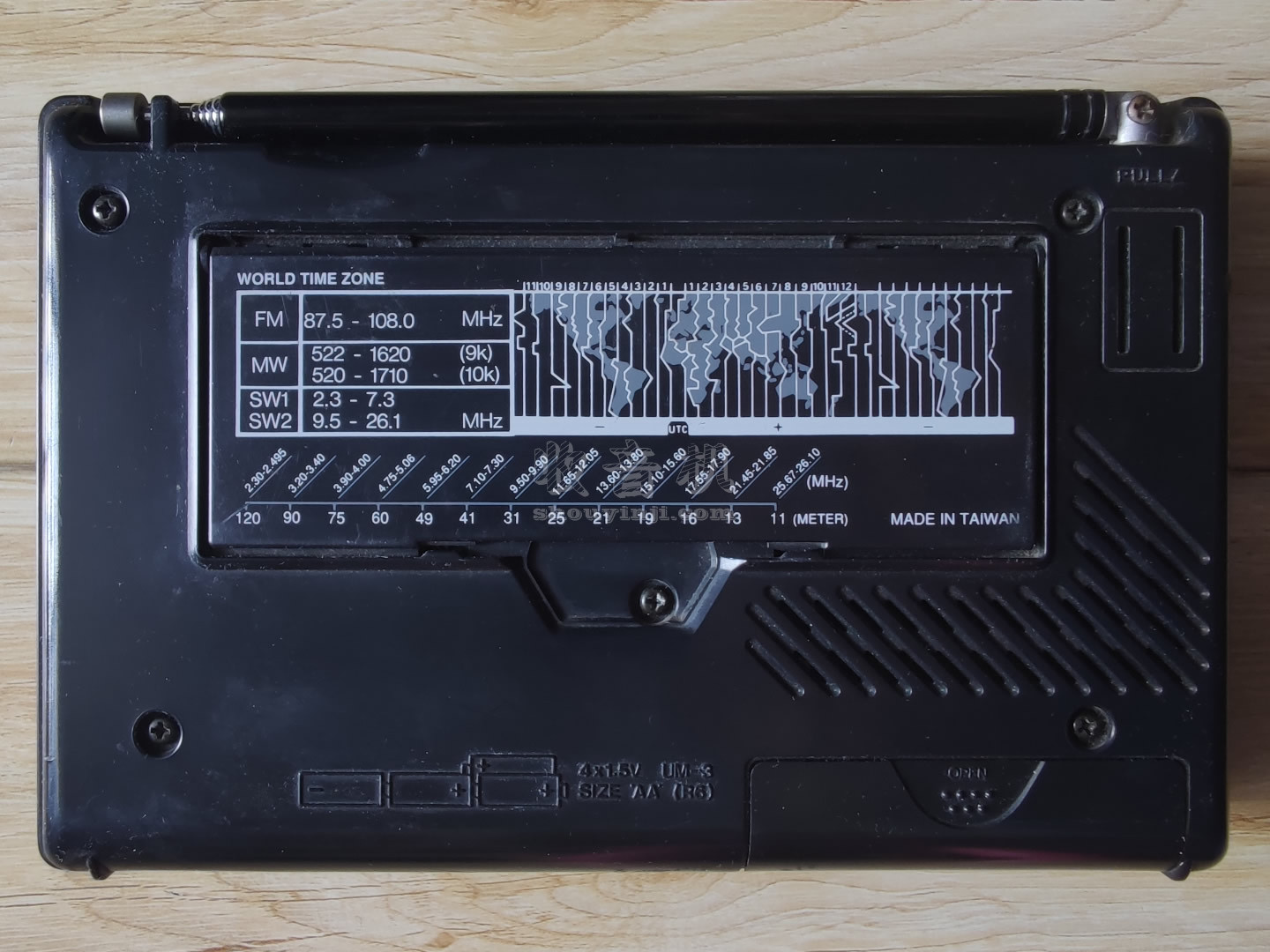

背面

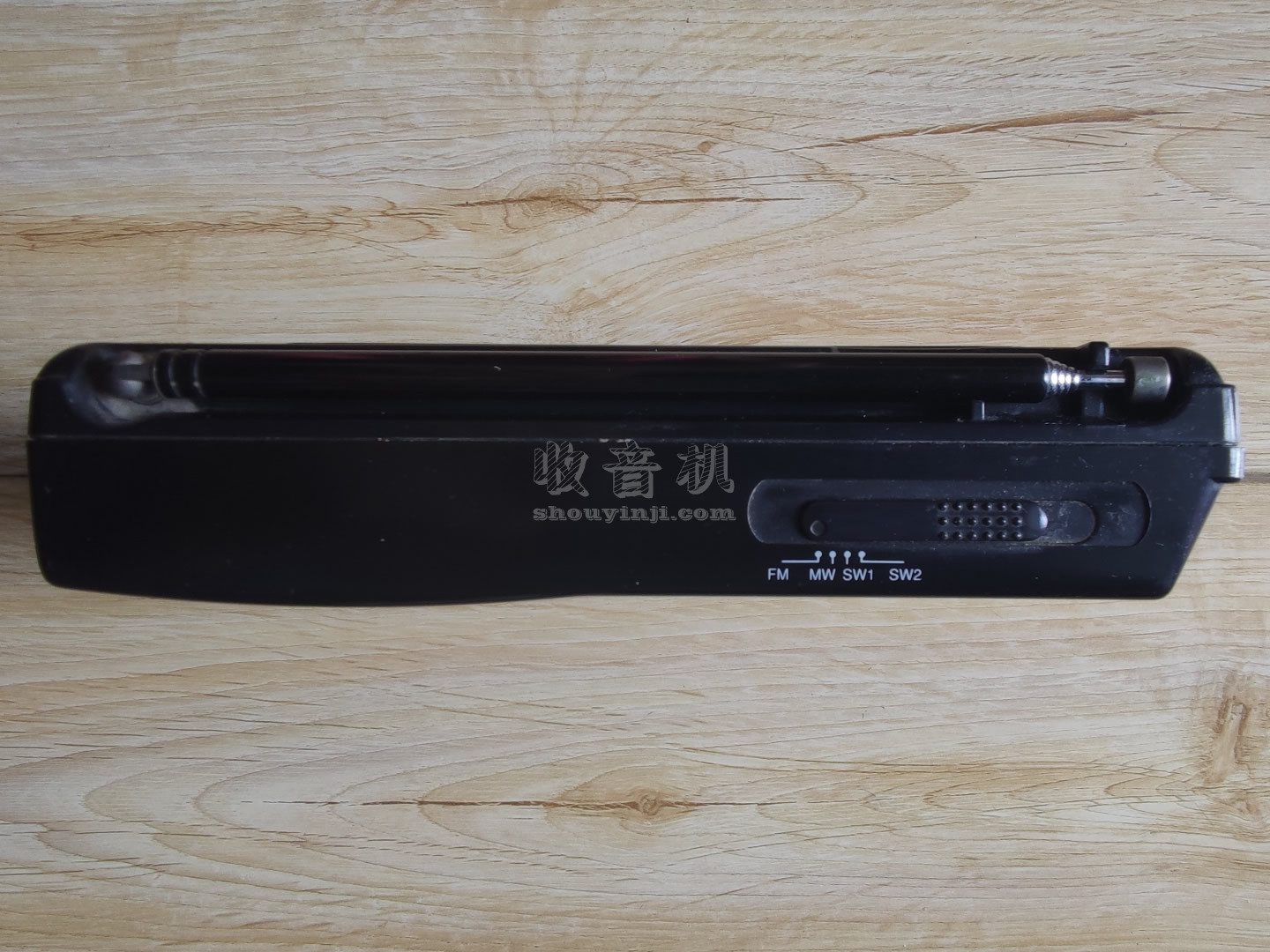

波段选择

音量推杆、锁定键、STANDBY（不知道作用，翻译是备用/待机）

耳机输出、外接电源

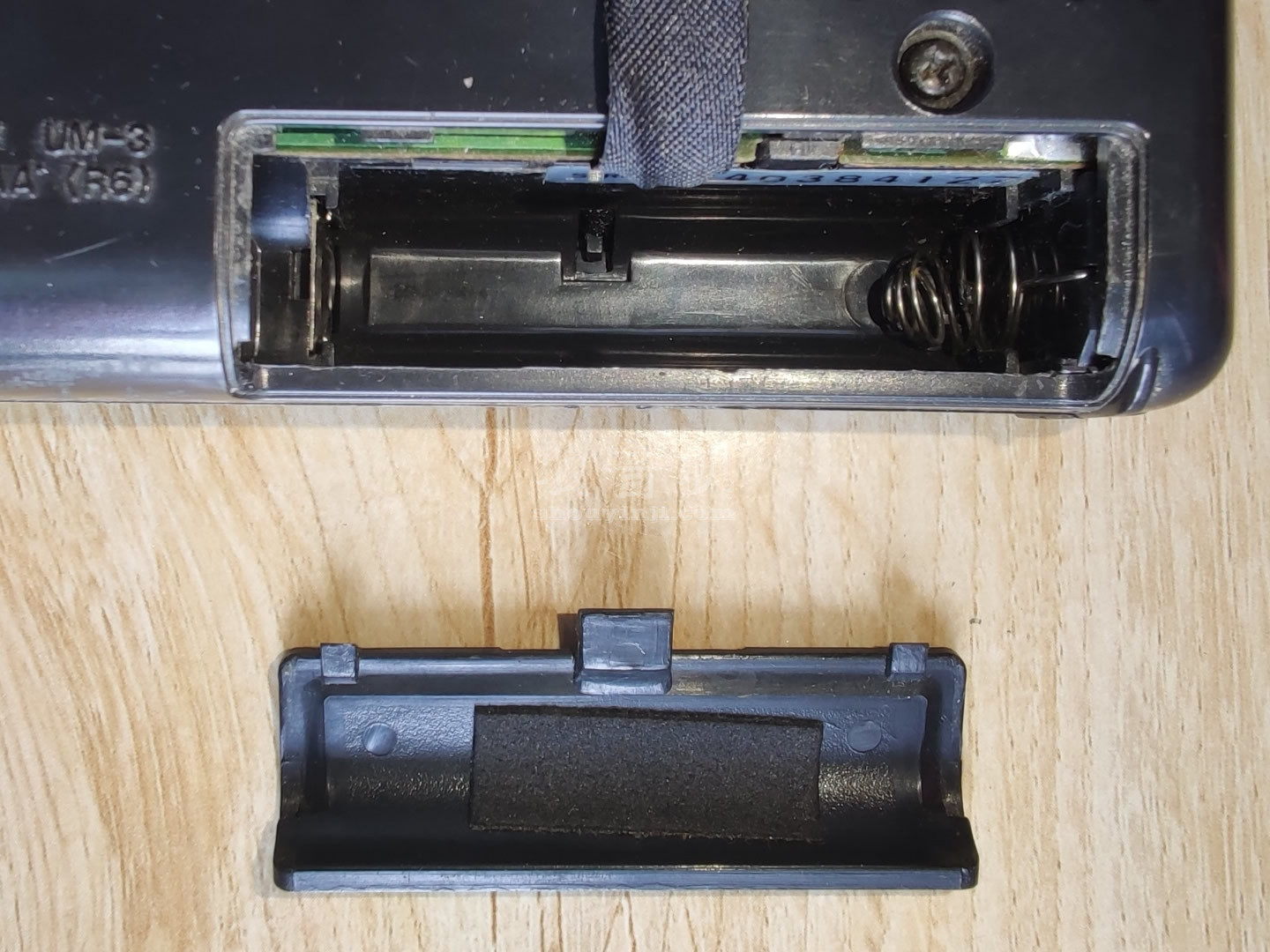

使用四节五号电池

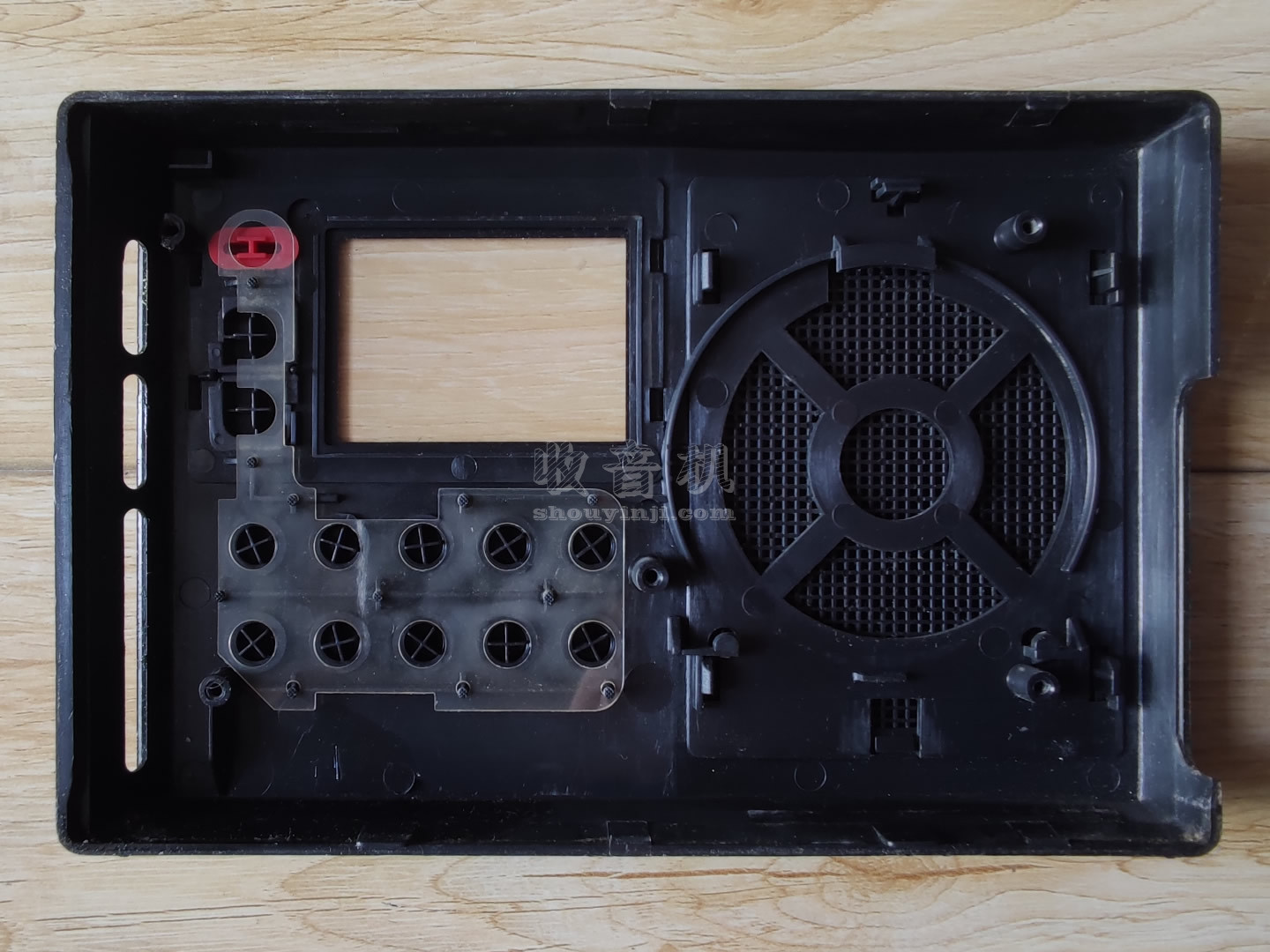

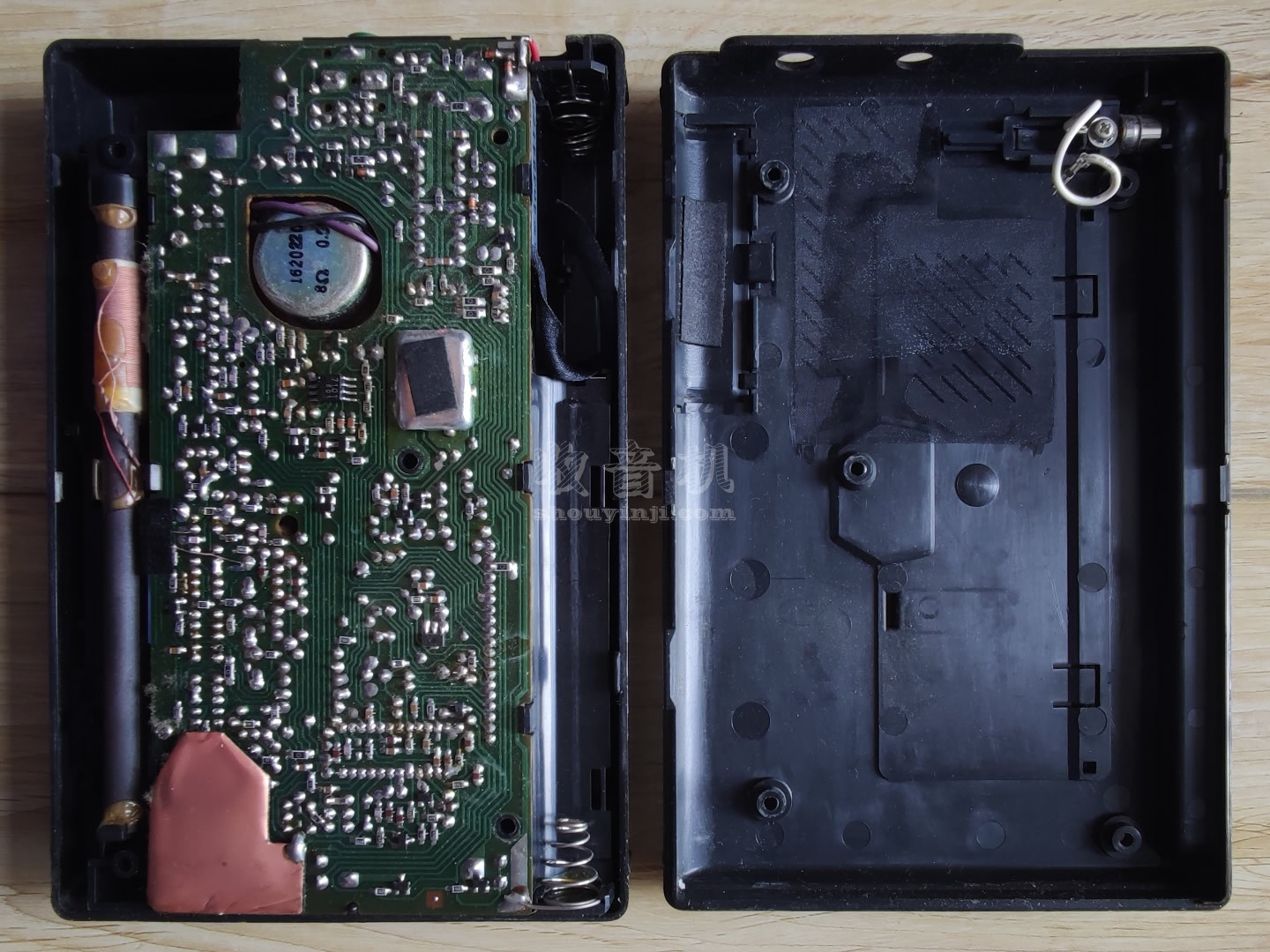

拆掉机壳螺丝就撬开了，卡子断了几处

使用这种按键手感很好

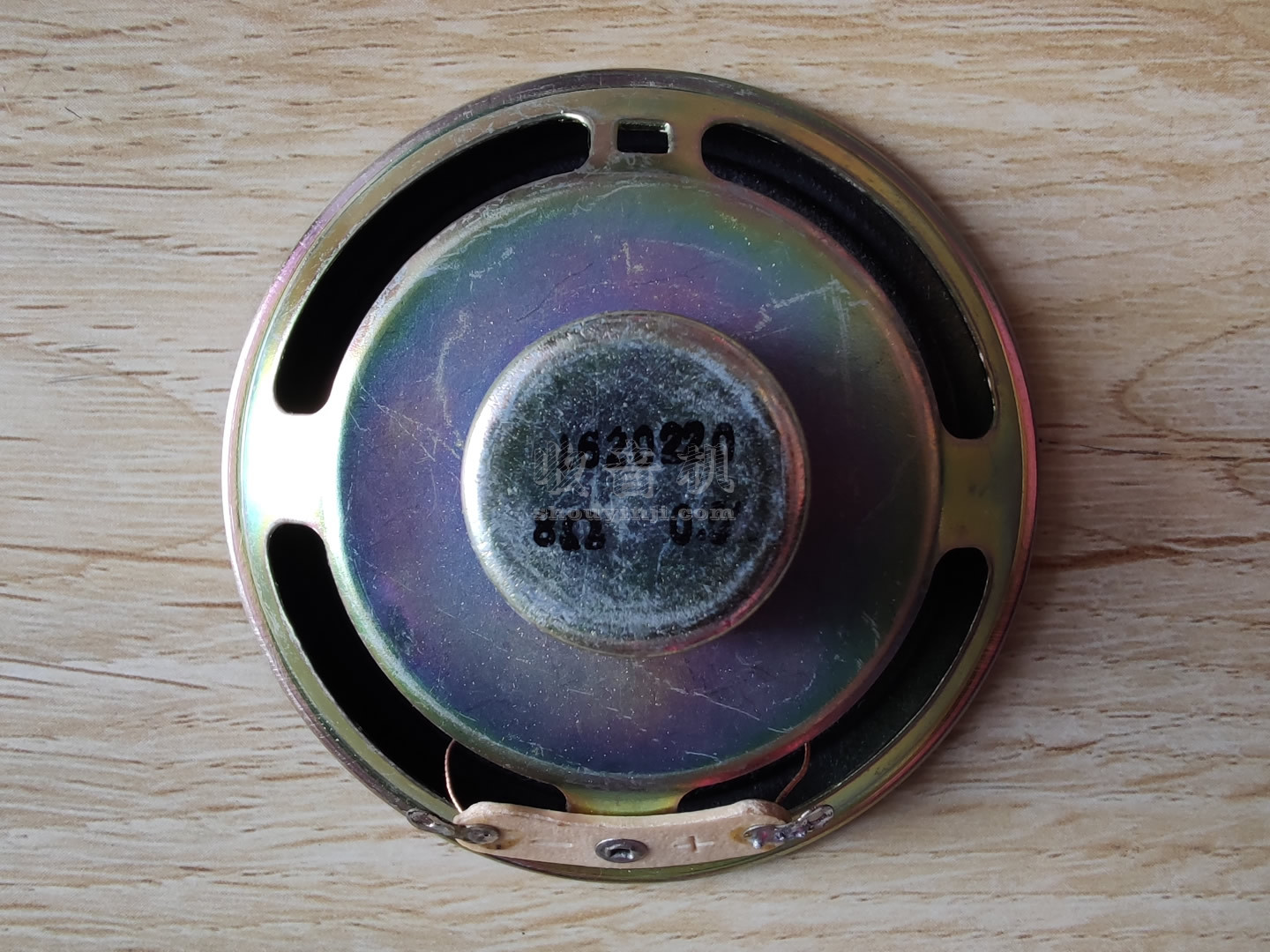

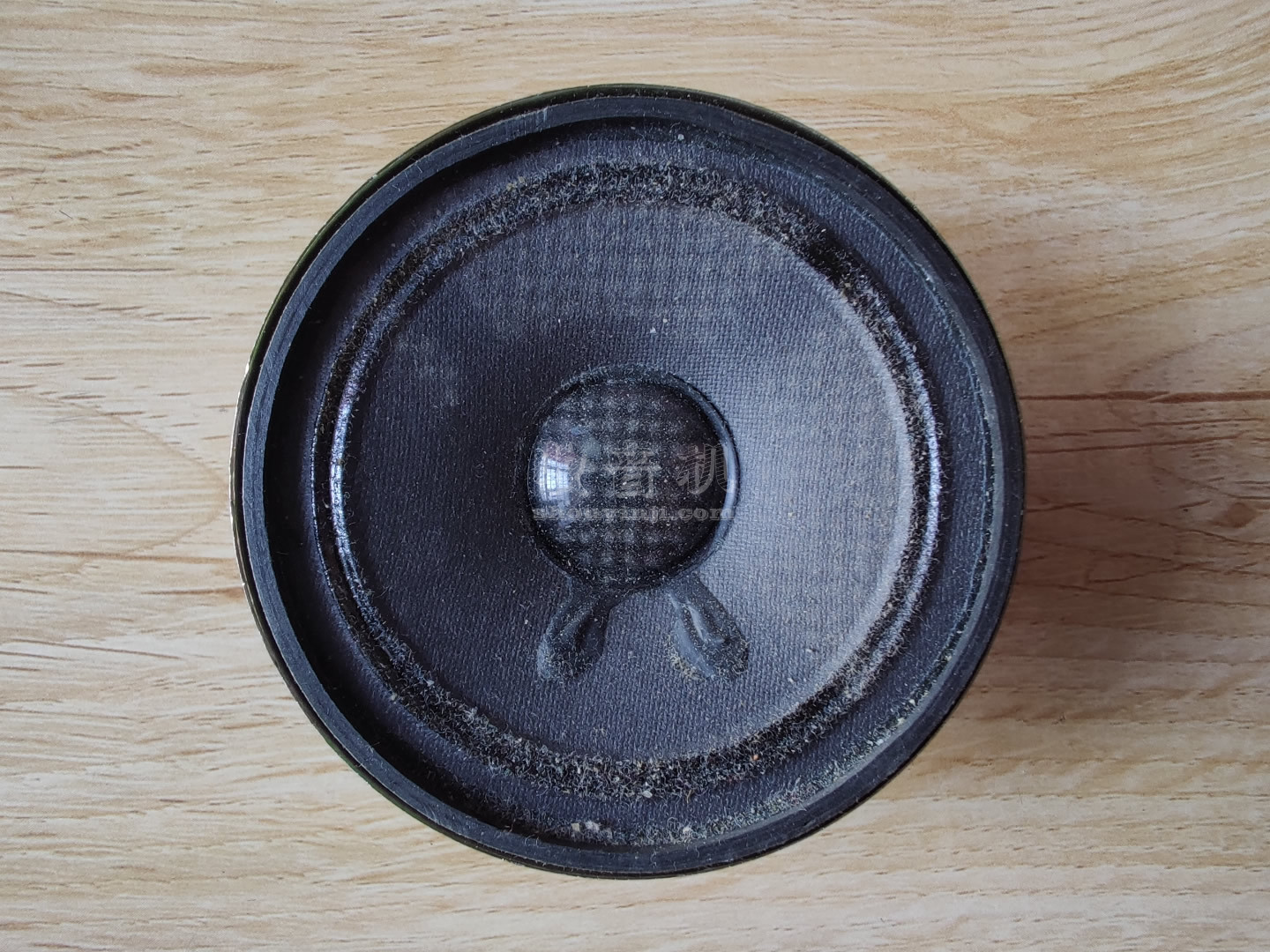

喇叭φ6.5cm，8Ω 0.5W

操作面板

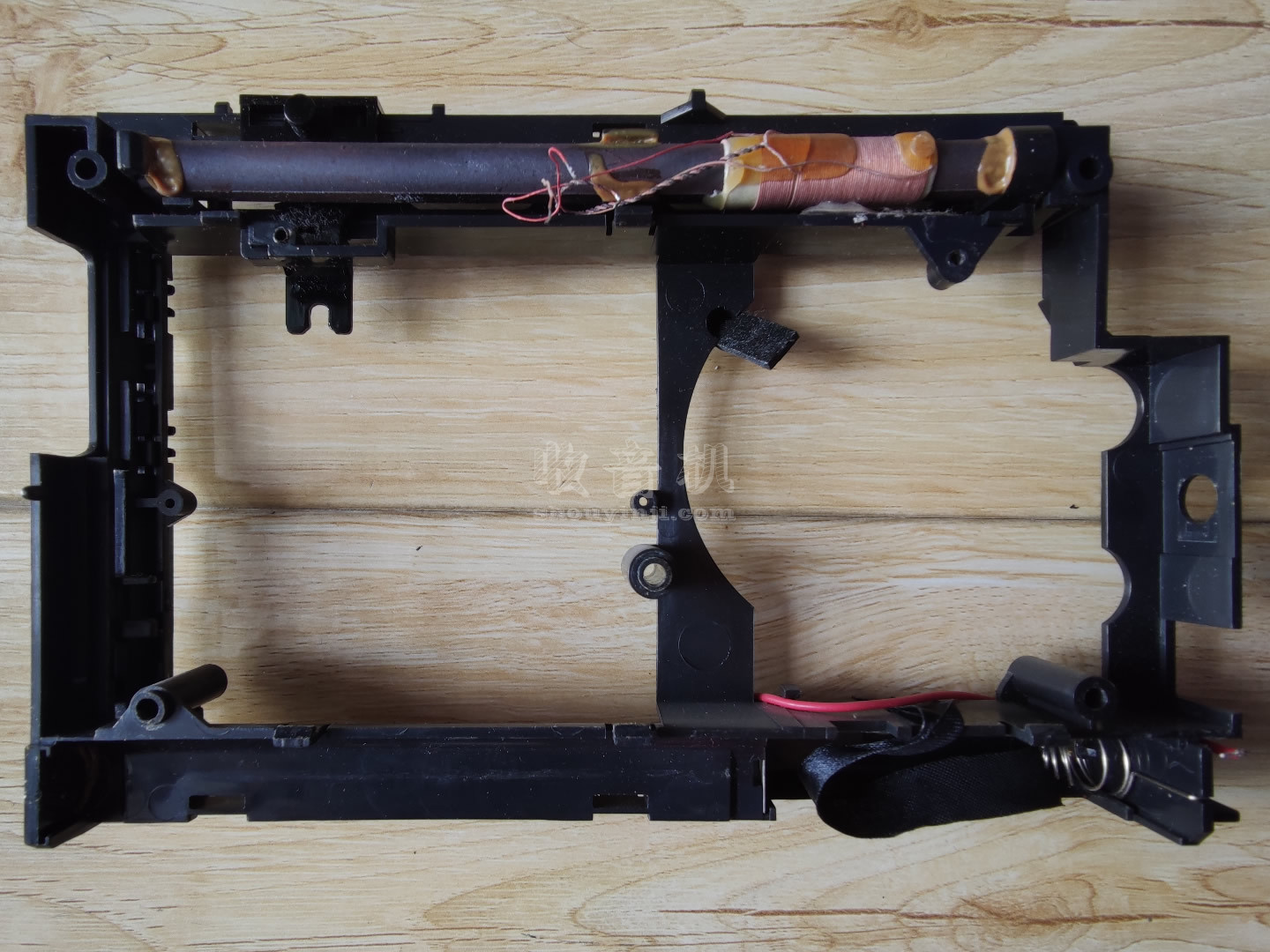

磁棒长度12cm

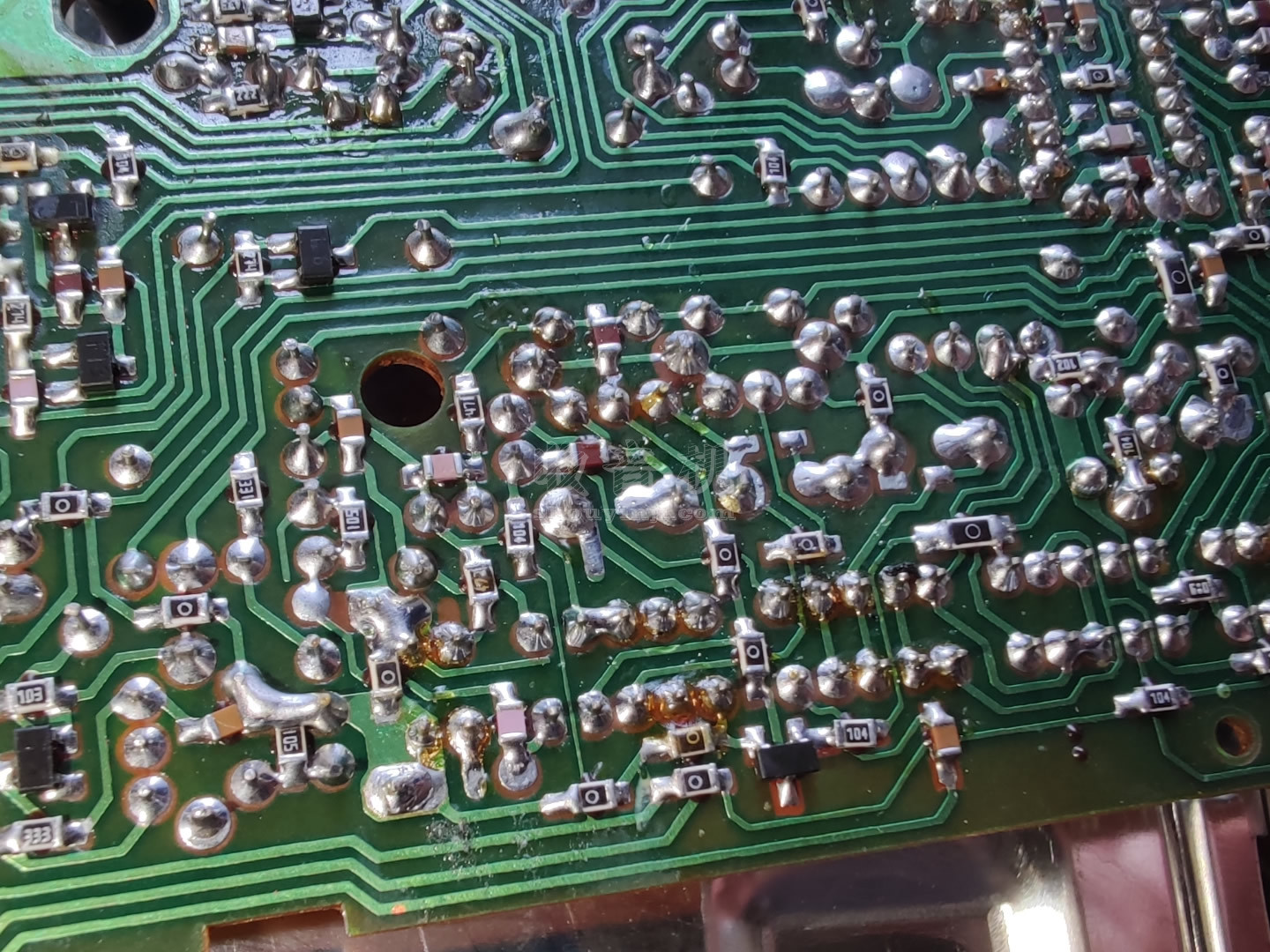

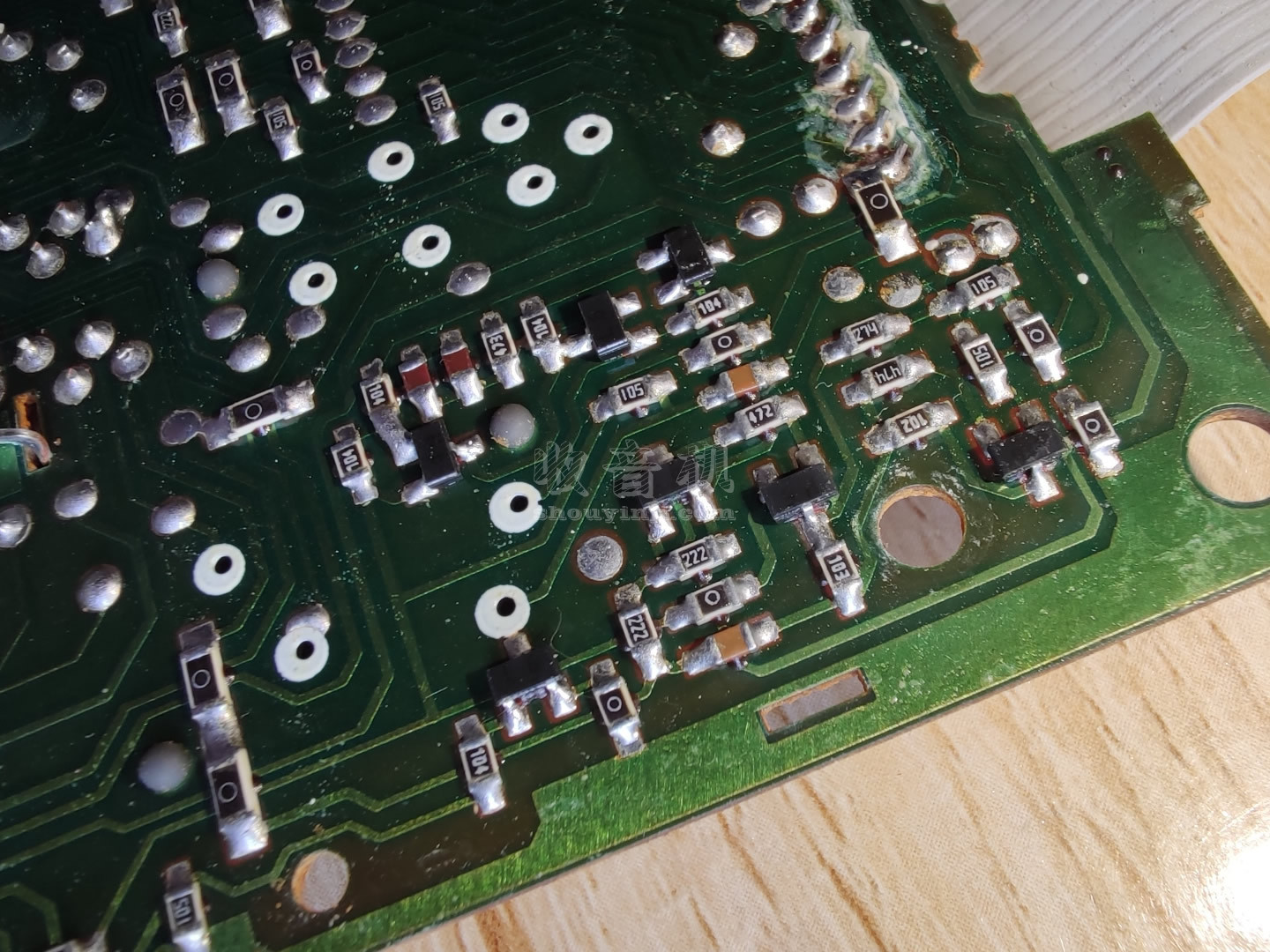

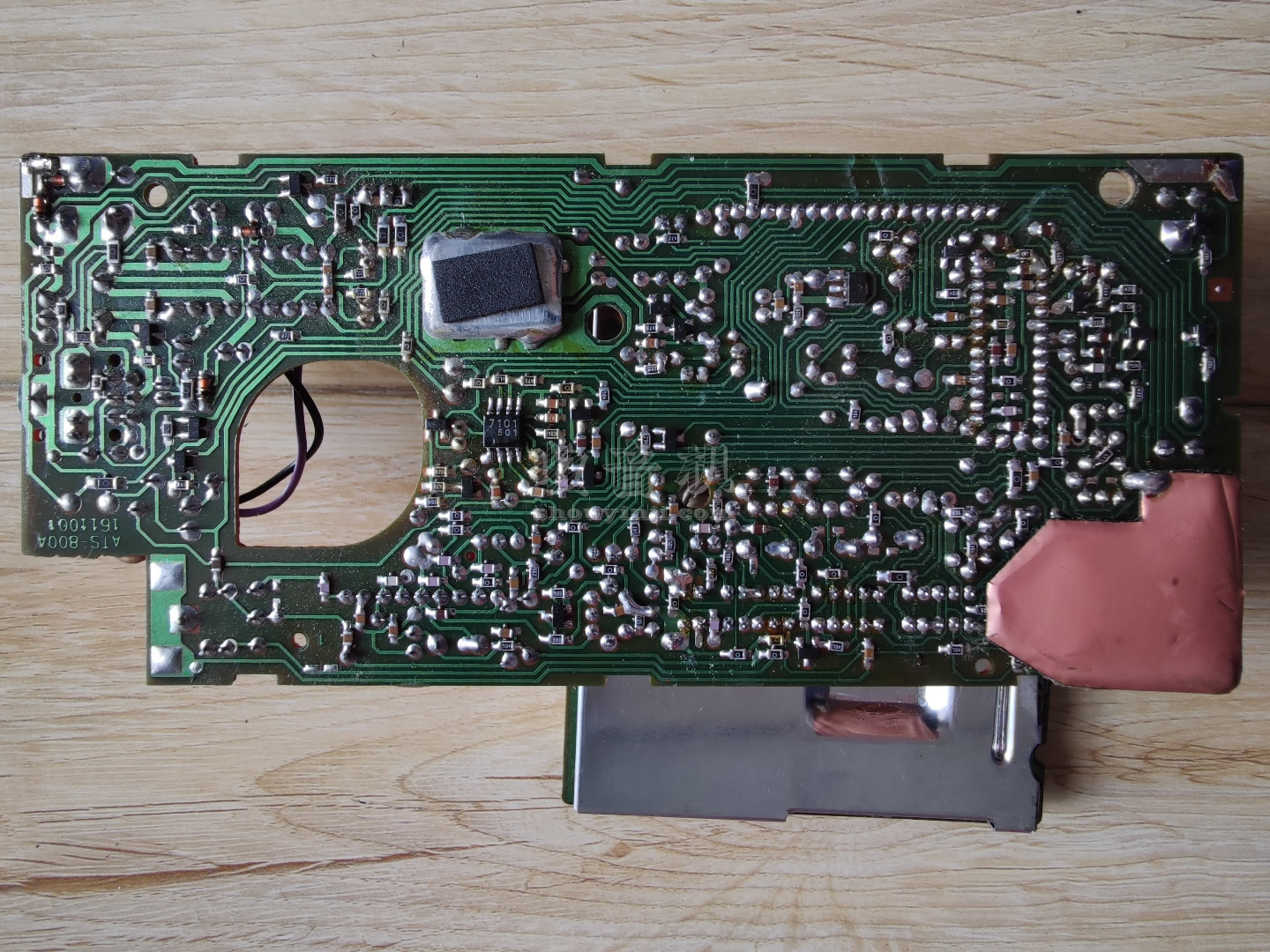

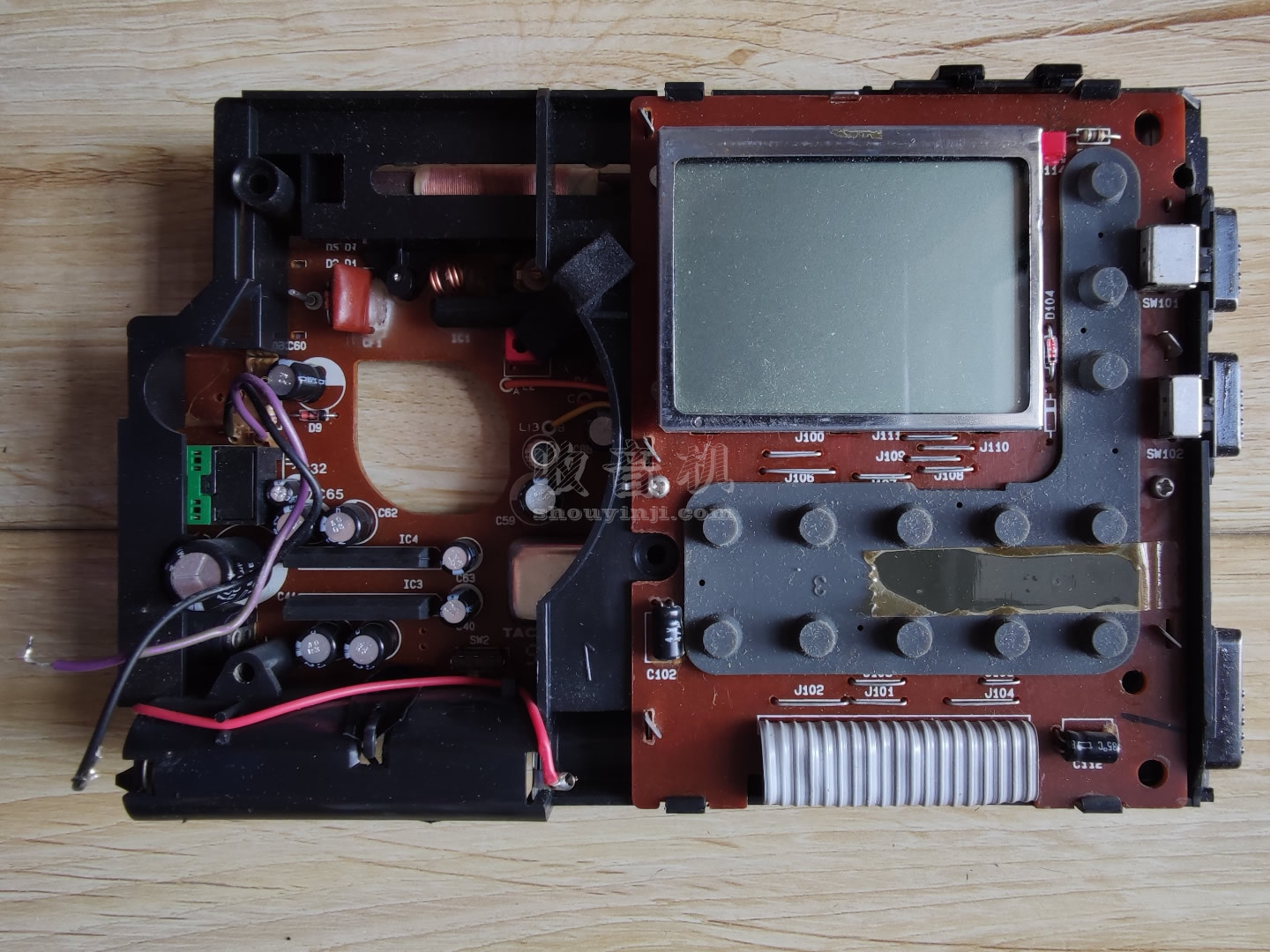

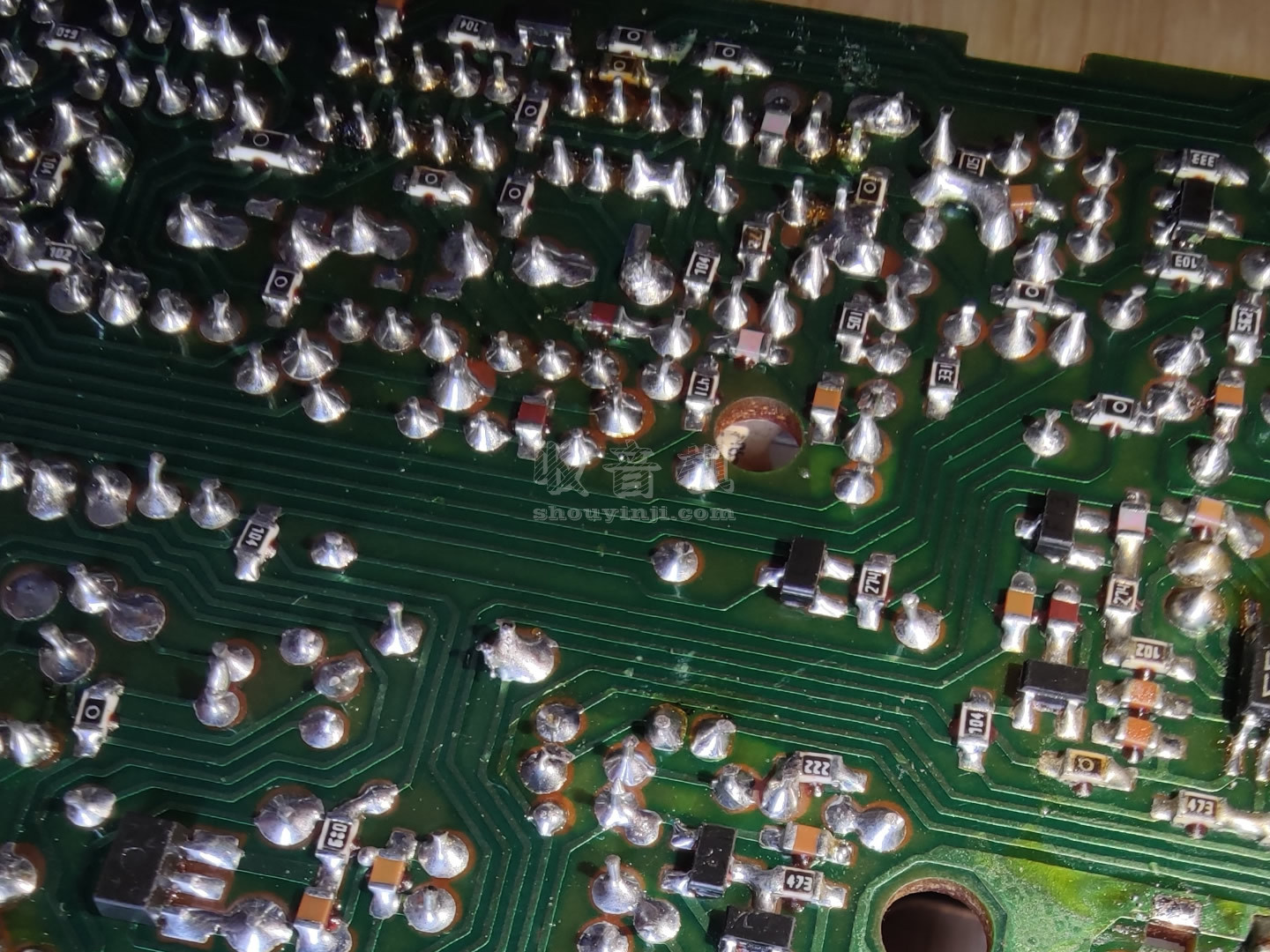

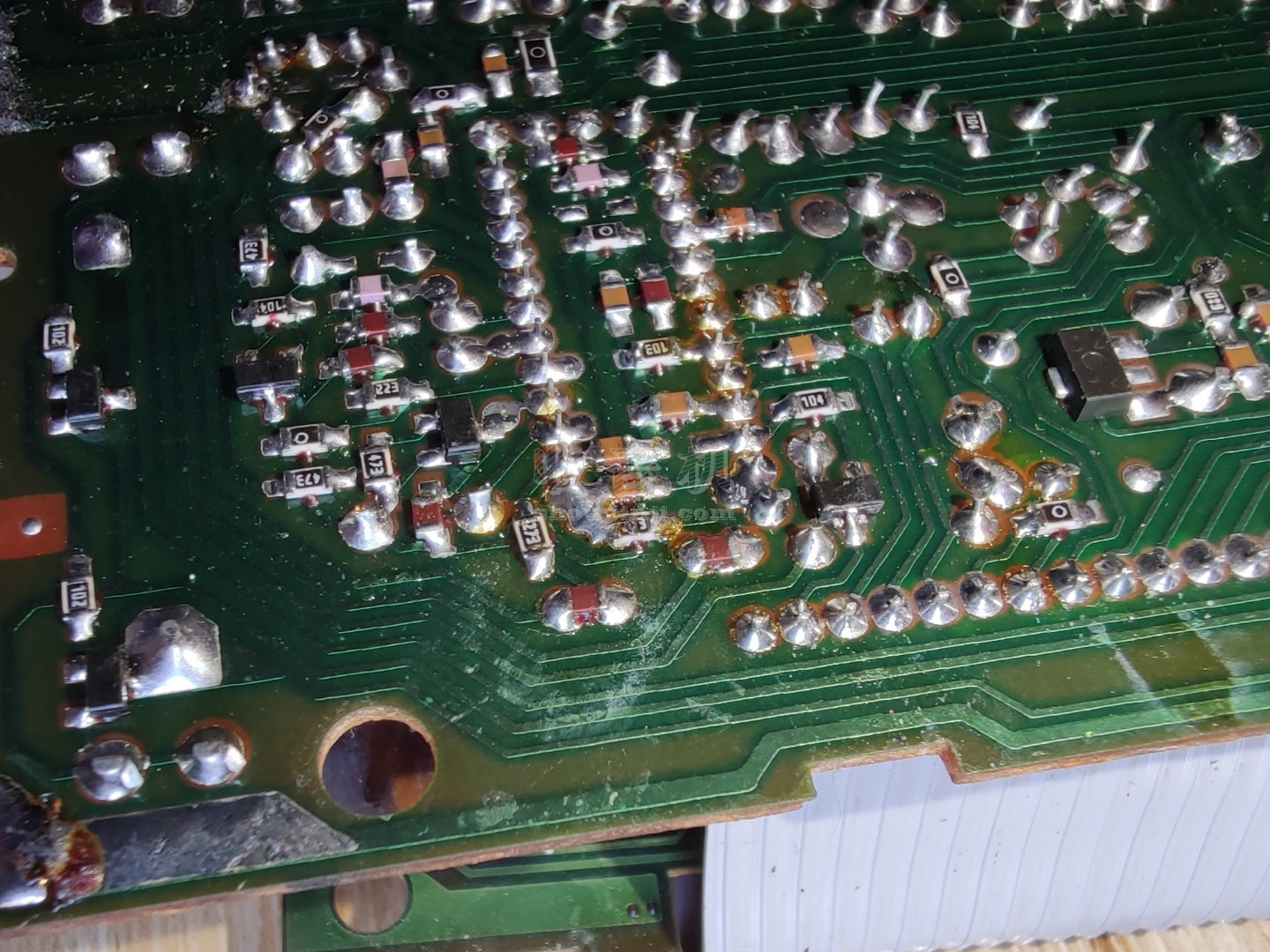

主PCB电板背面

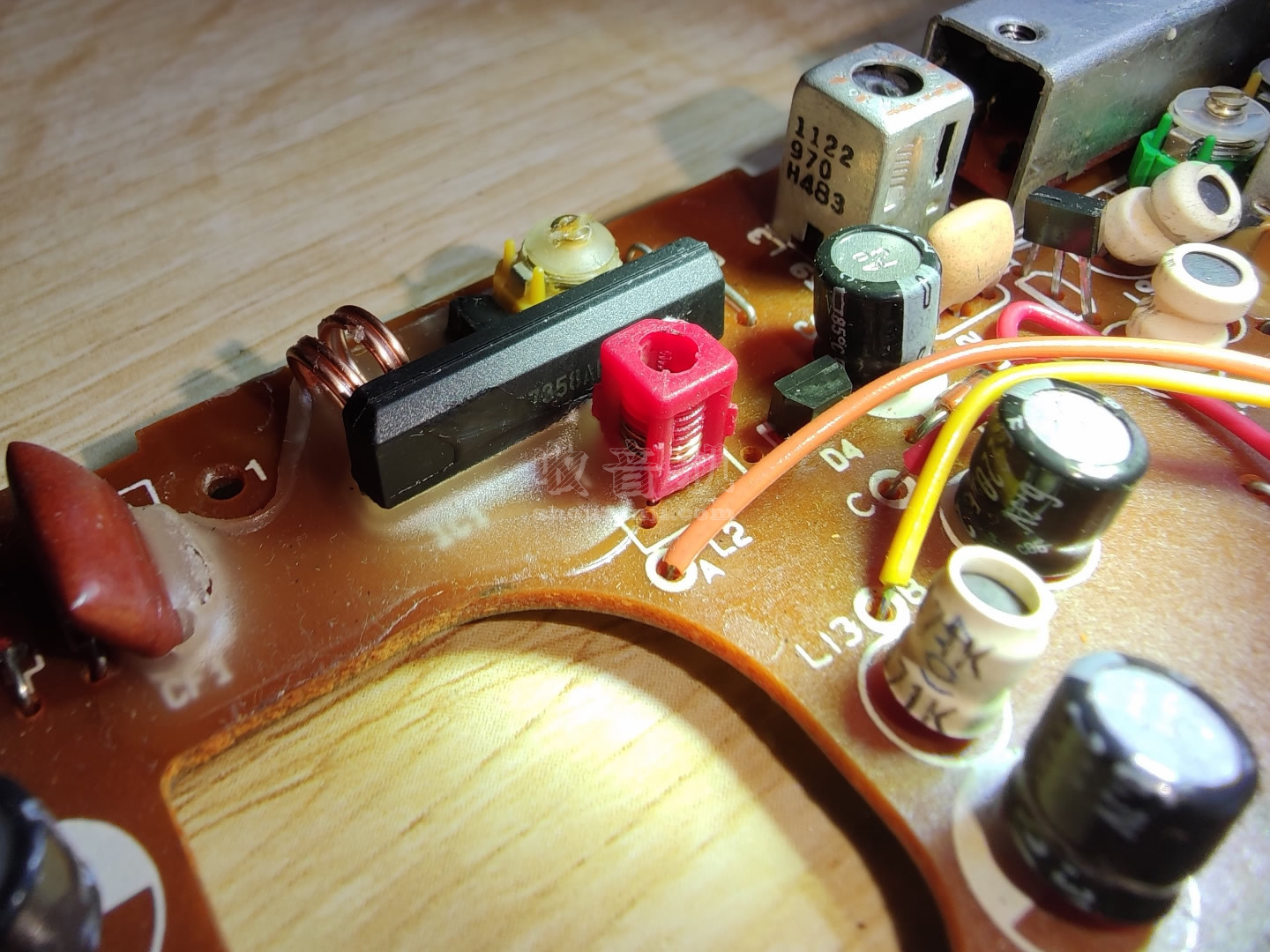

8126F DC/DC变换器；7101查不到参数

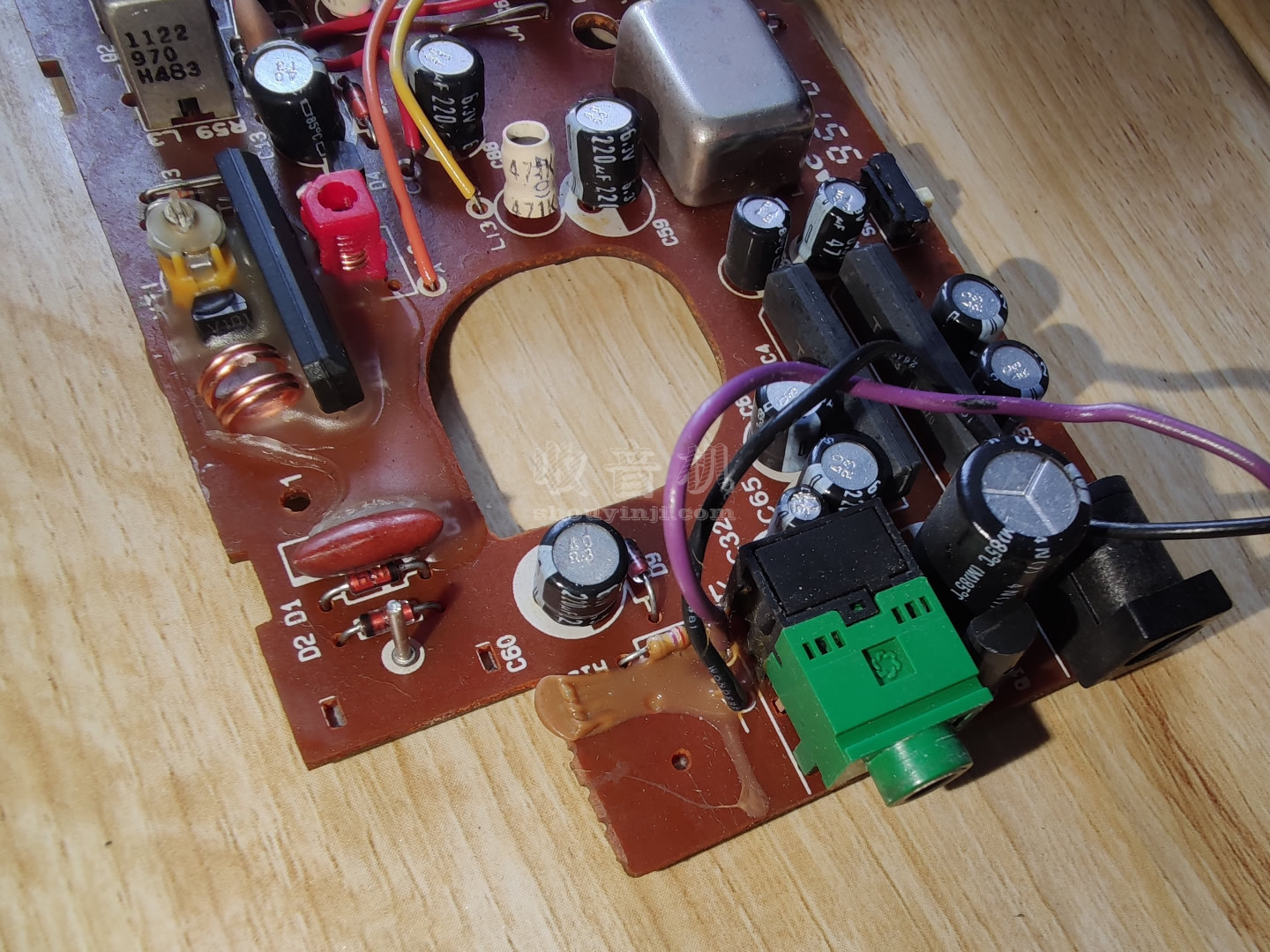

主PCB电板正面

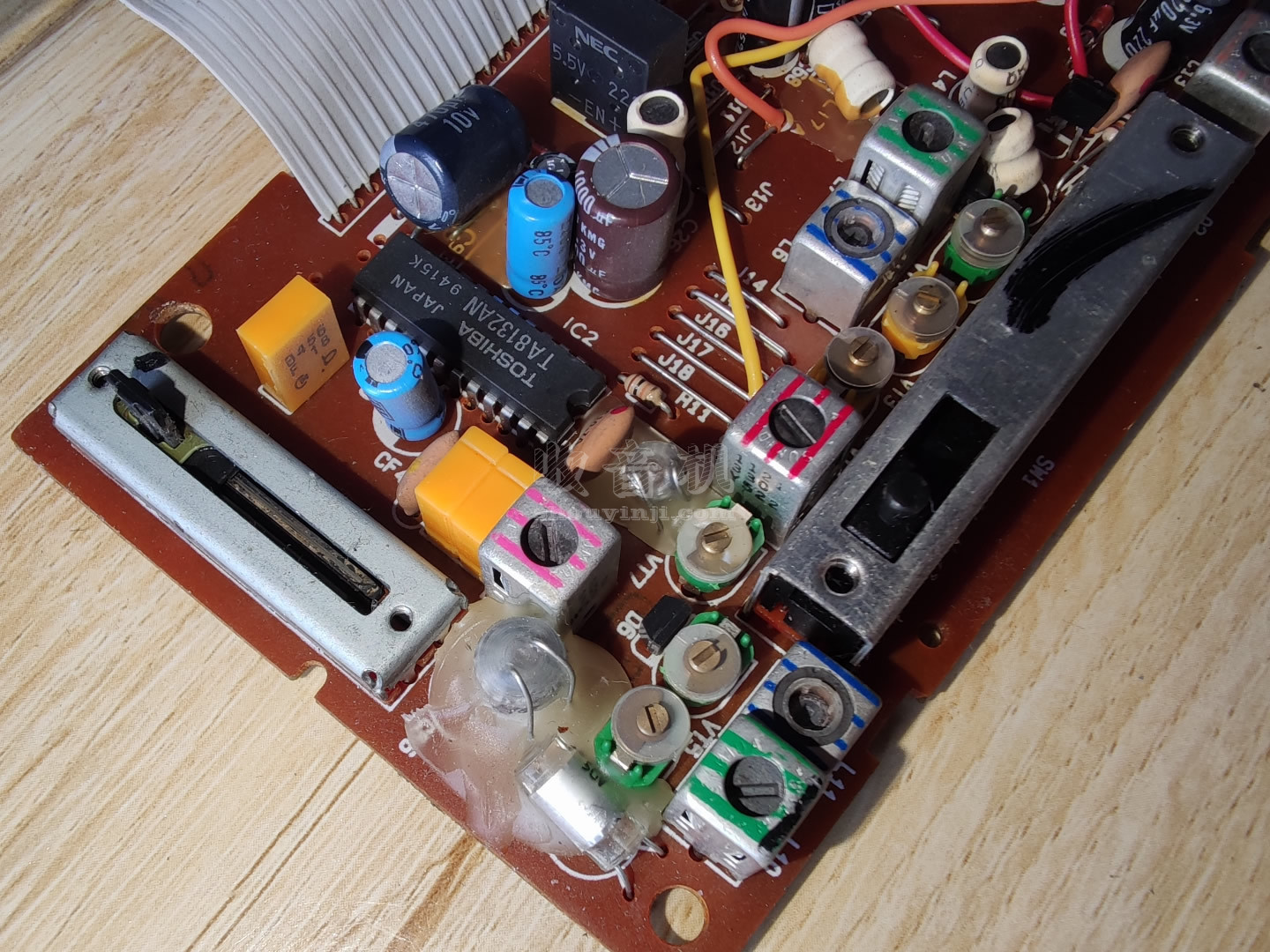

东芝TA8132AN收音IC

TA7358AP调频高放集成电路

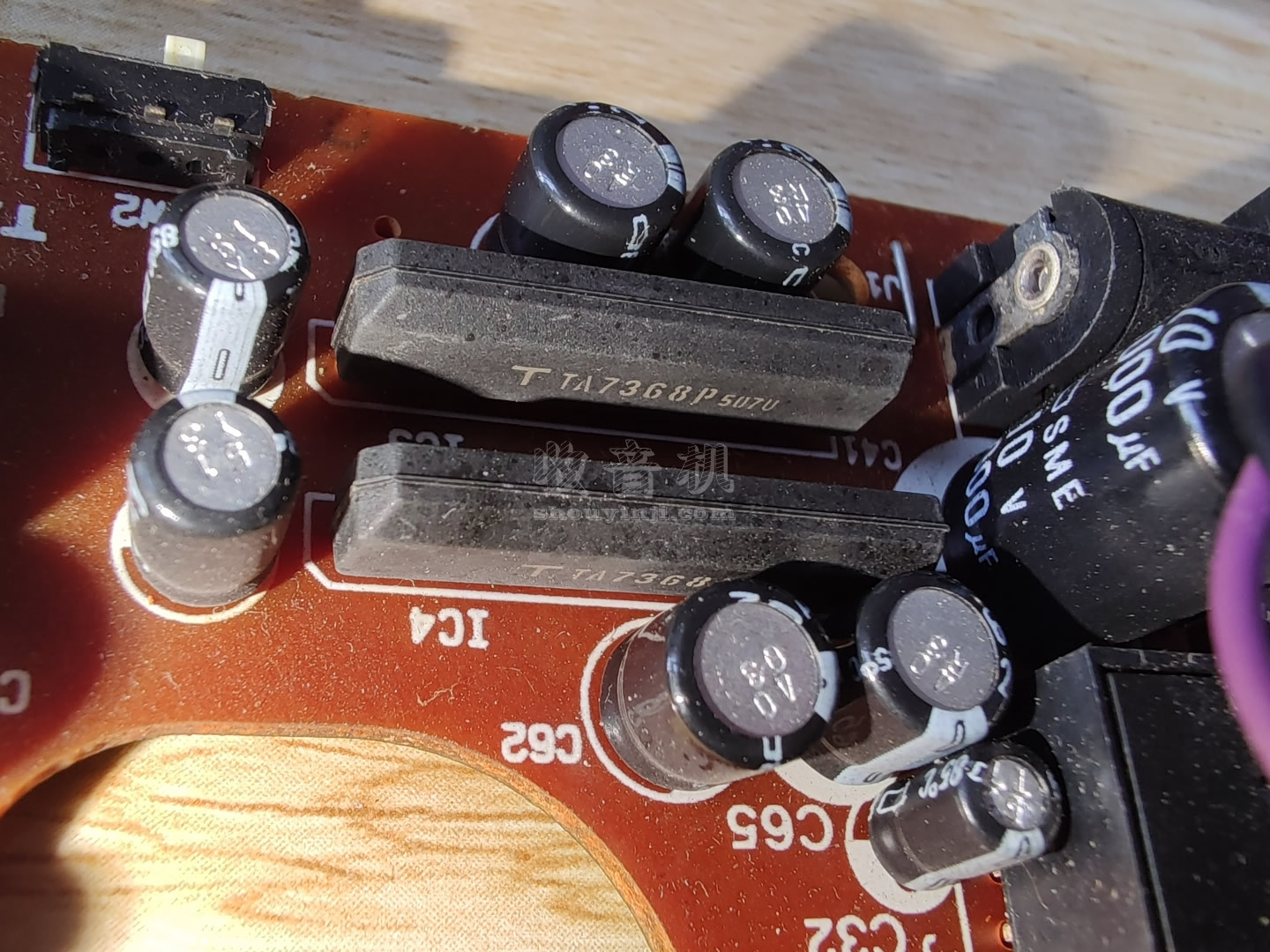

两支TA7368P功放

操作面板正面

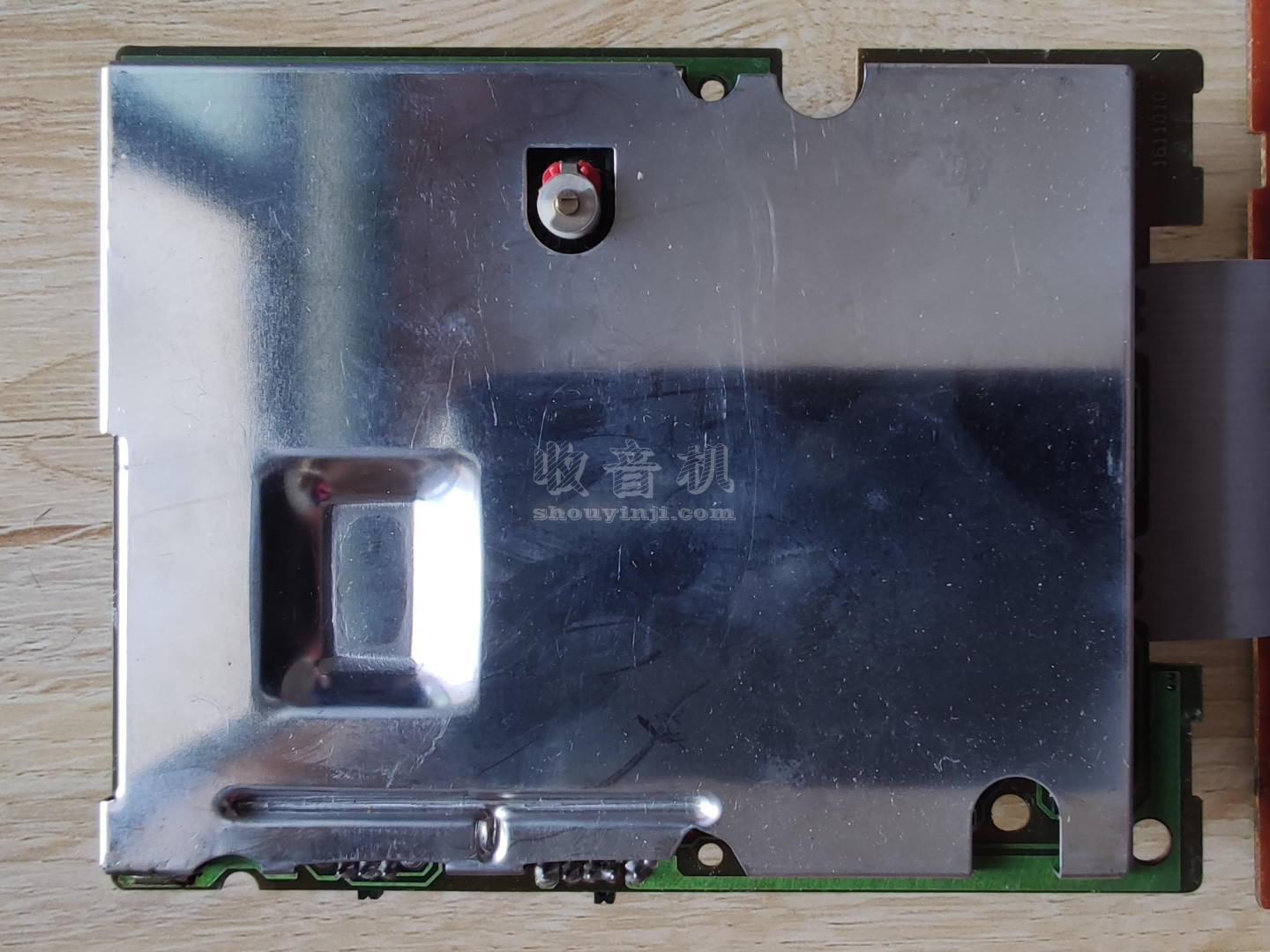

操作面板背面隐蔽罩

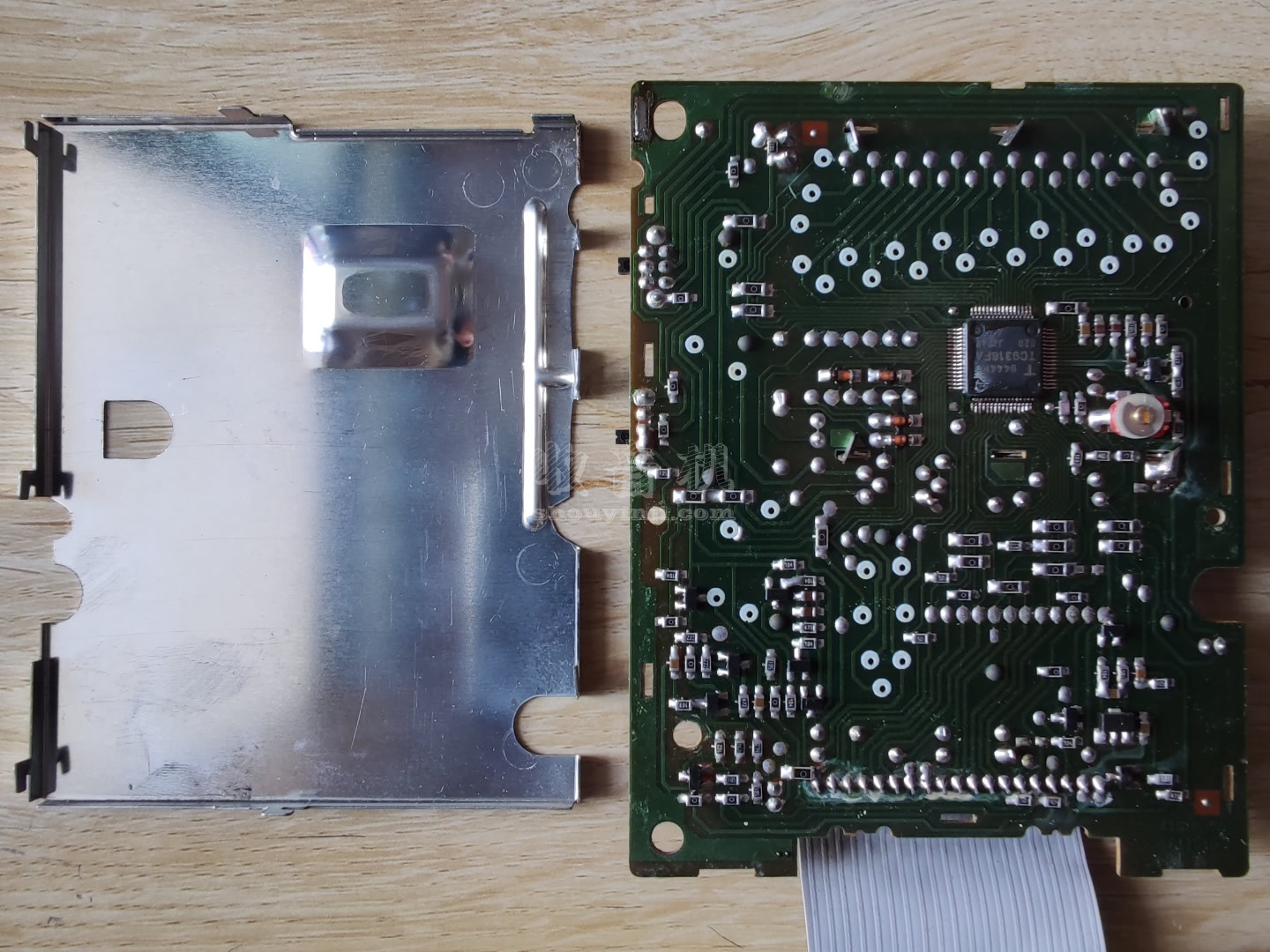

隐蔽罩已经拆下来了

TC9316FA液晶屏驱动IC

集合照

beAster · 发表于 2021-1-23 15:34:04

支持拆机

淡墨留迹 · 发表于 2021-2-12 21:53:32

好机！感觉飞利浦3805像这机的翻版，很多地方都很相似

NEWXB · 发表于 2021-5-2 23:01:11

此机机是立体声，AE3805是单声道，俺为啥知道，因为这两机我都有

收音之家 · 发表于 2021-5-3 14:13:26

NEWXB 发表于 2021-5-2 23:01
此机机是立体声，AE3805是单声道，俺为啥知道，因为这两机我都有

原来如此！
