Meranbo MB-166LS 多功能收音机拆机

收音之家

网友送的收音机，功能很多，FM/AM//SW三波段，带U盘/TF卡播放功能

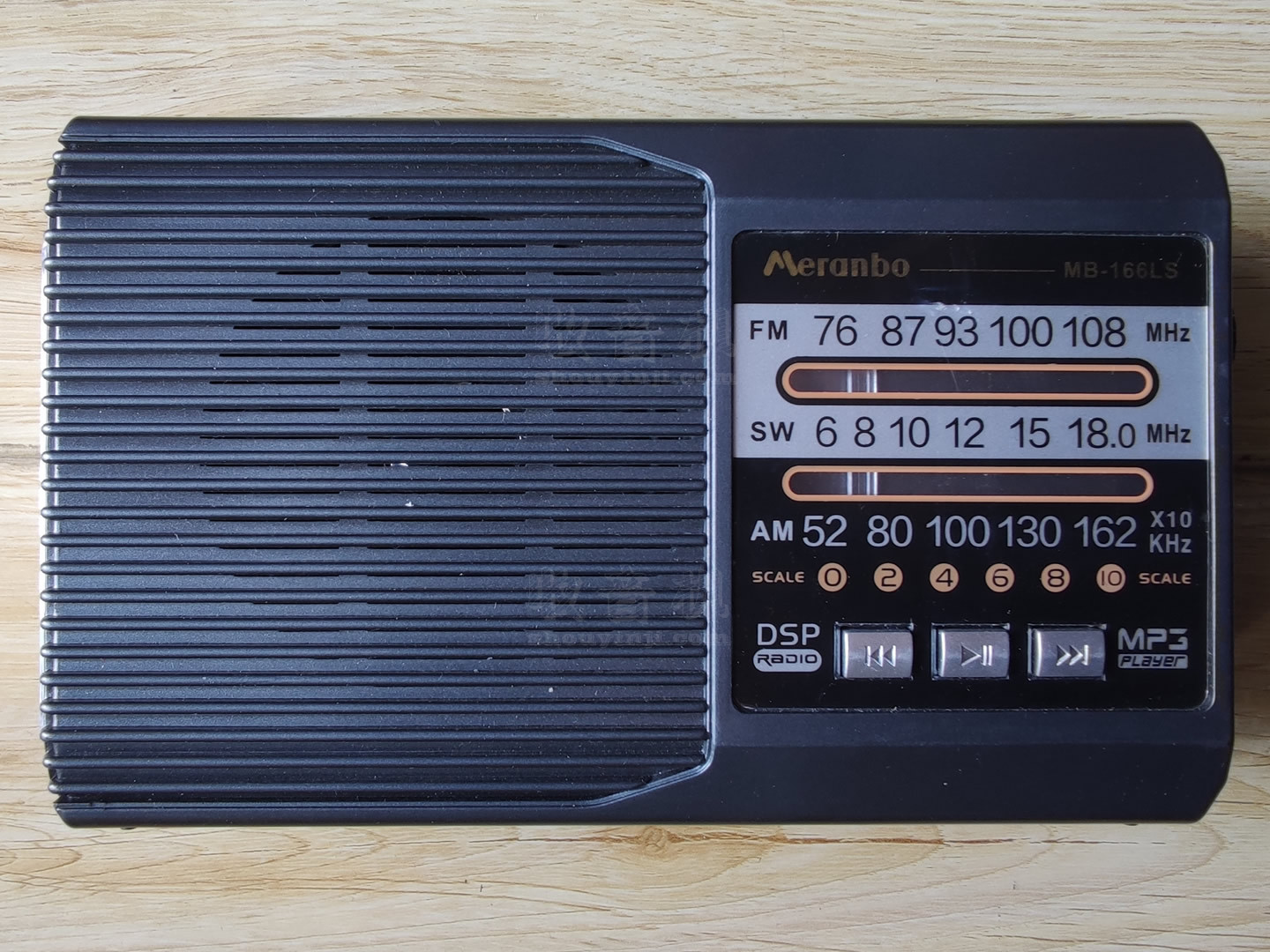

正面

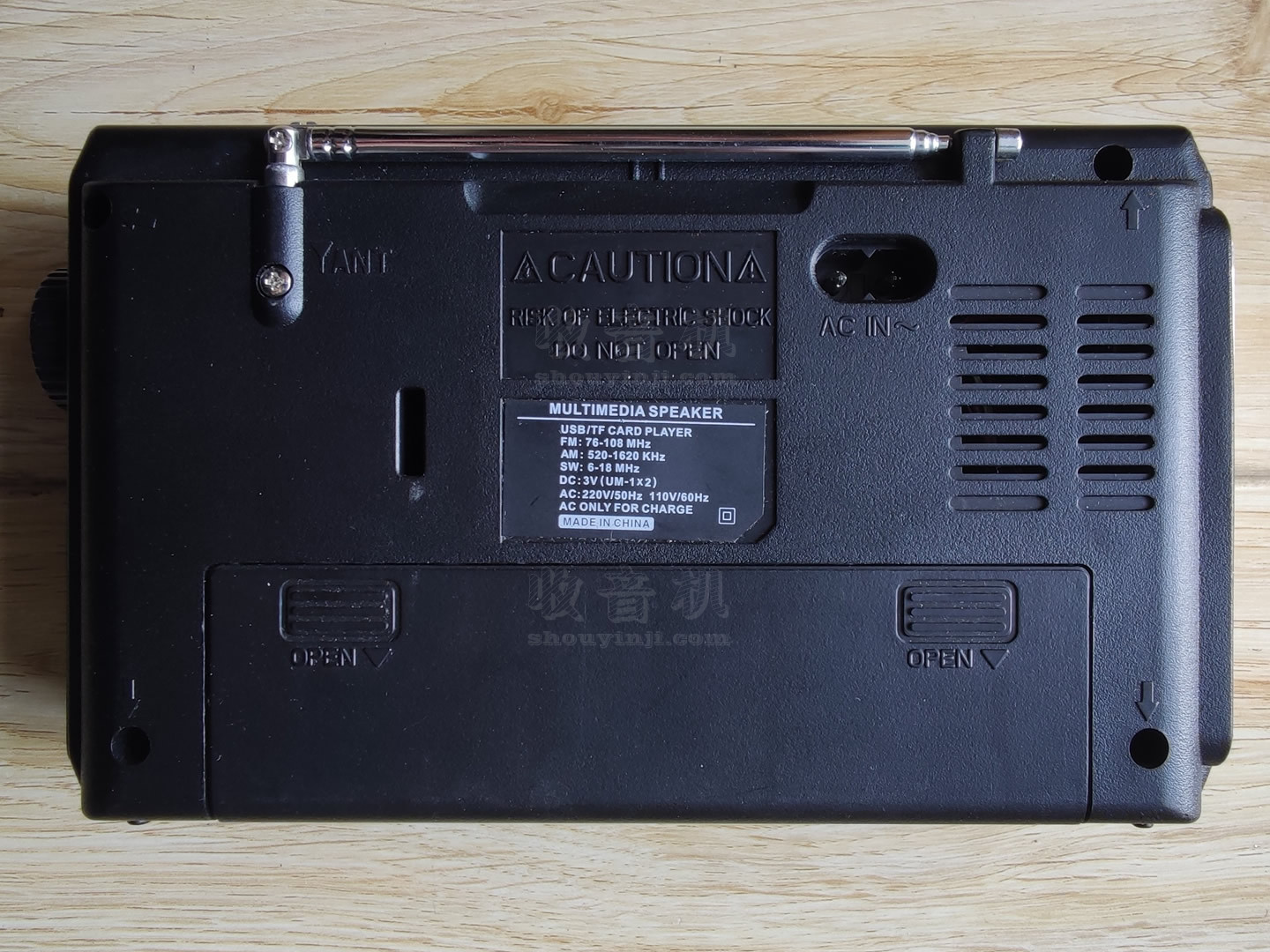

背面

音量旋钮、调谐旋钮

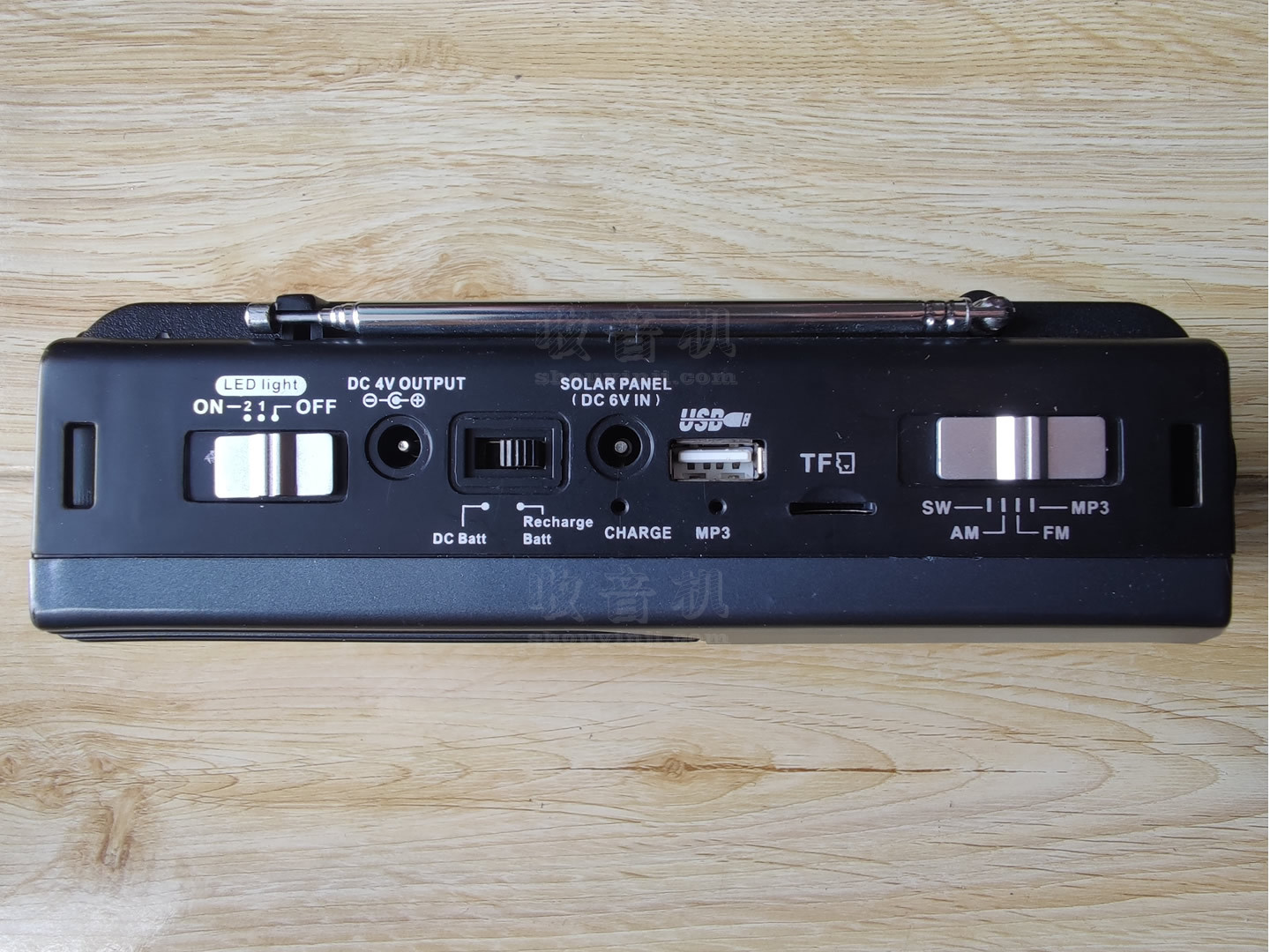

开关/LED灯、4V输出、直流电池/充电电池、外接6V电源、USB、TF、波段选择

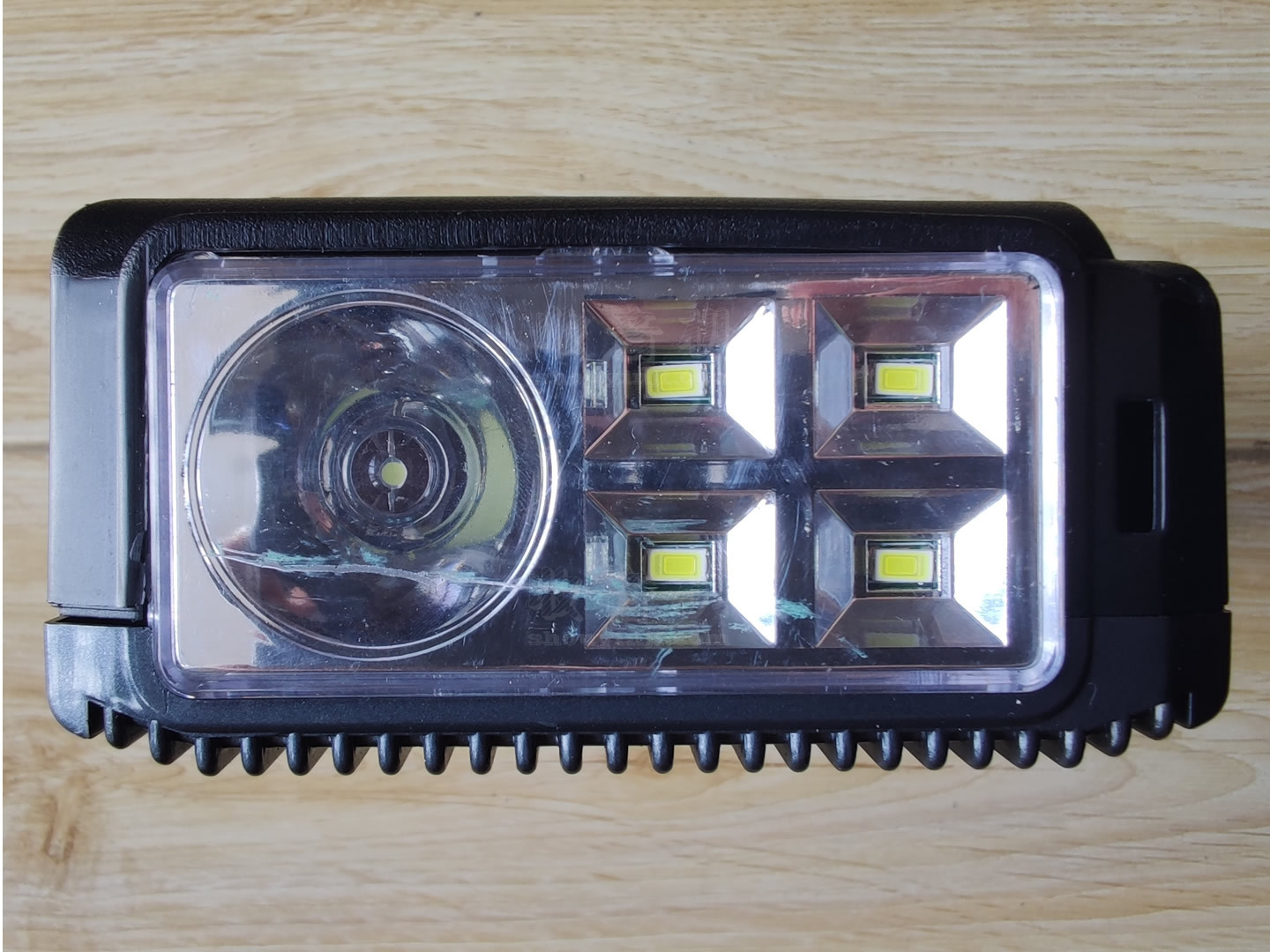

LED灯

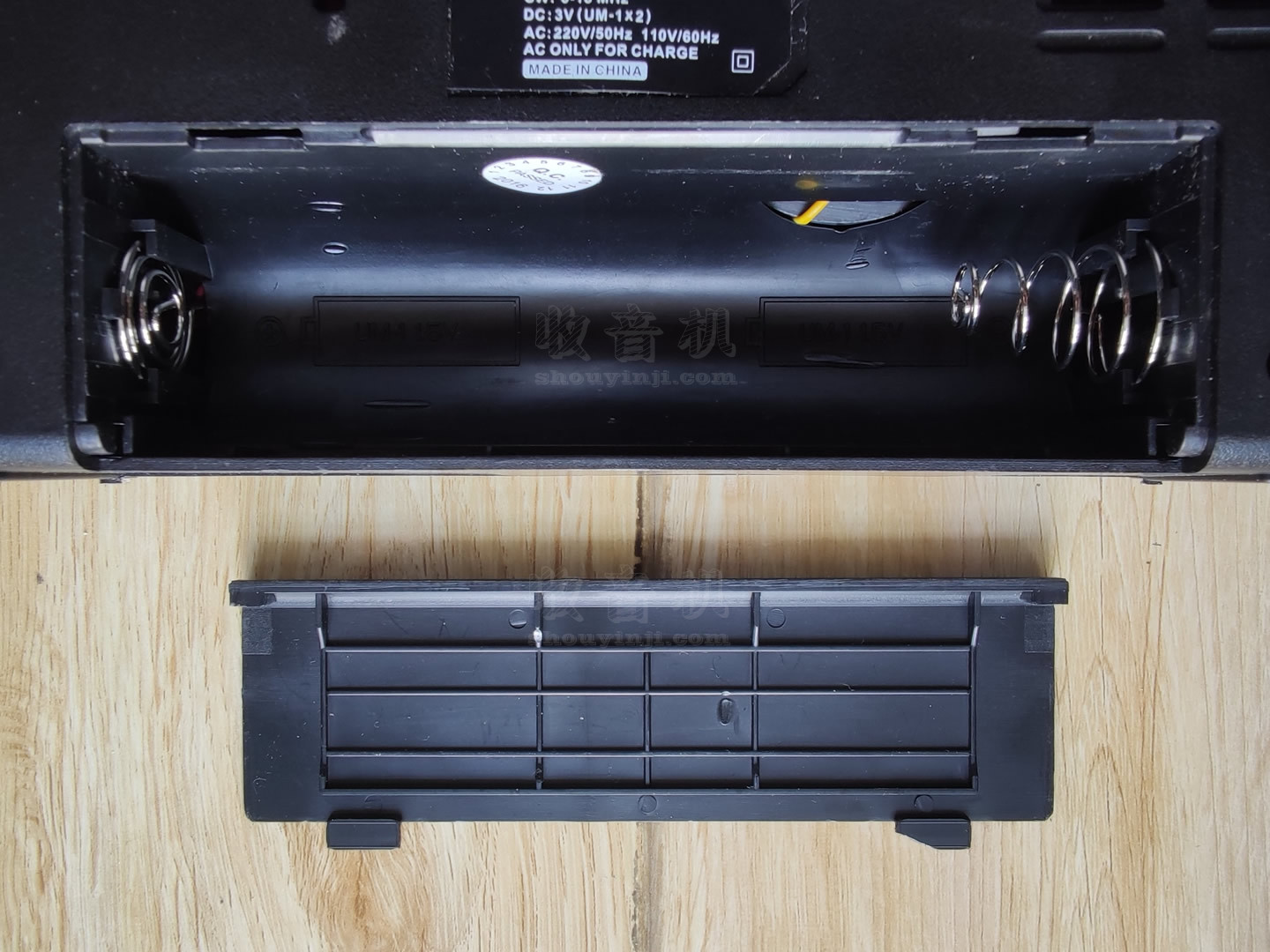

两节1#电池供电

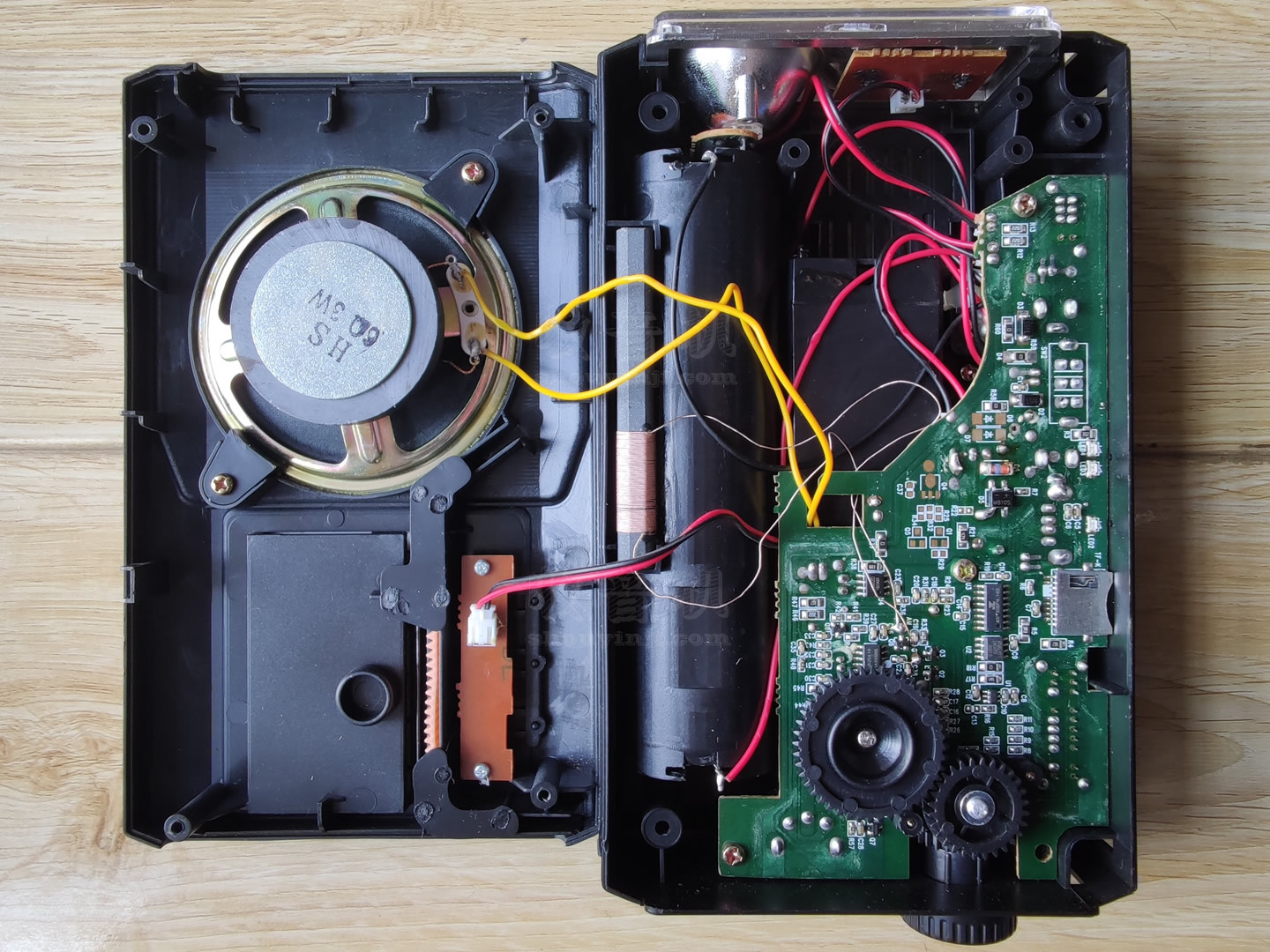

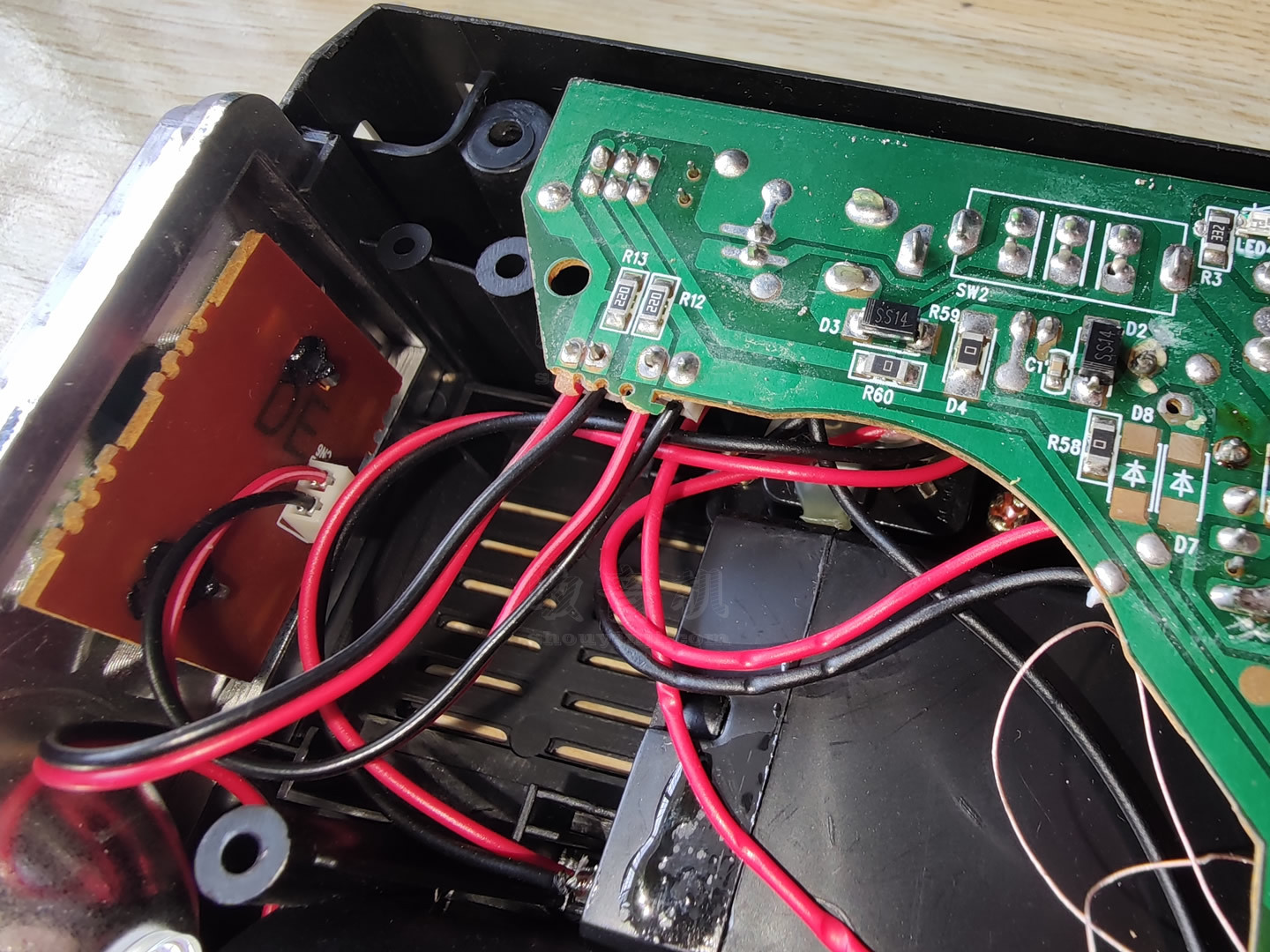

拆机开始

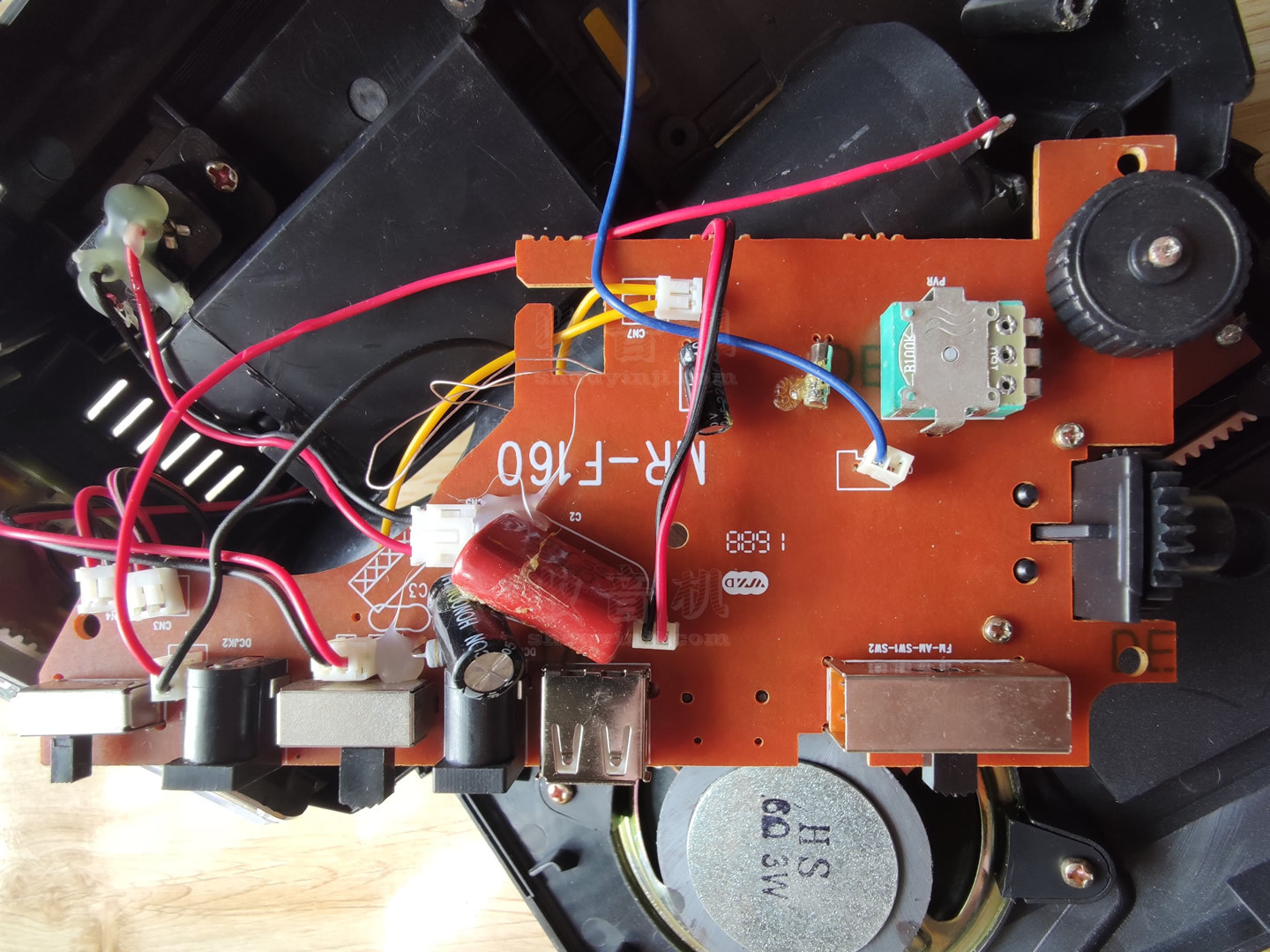

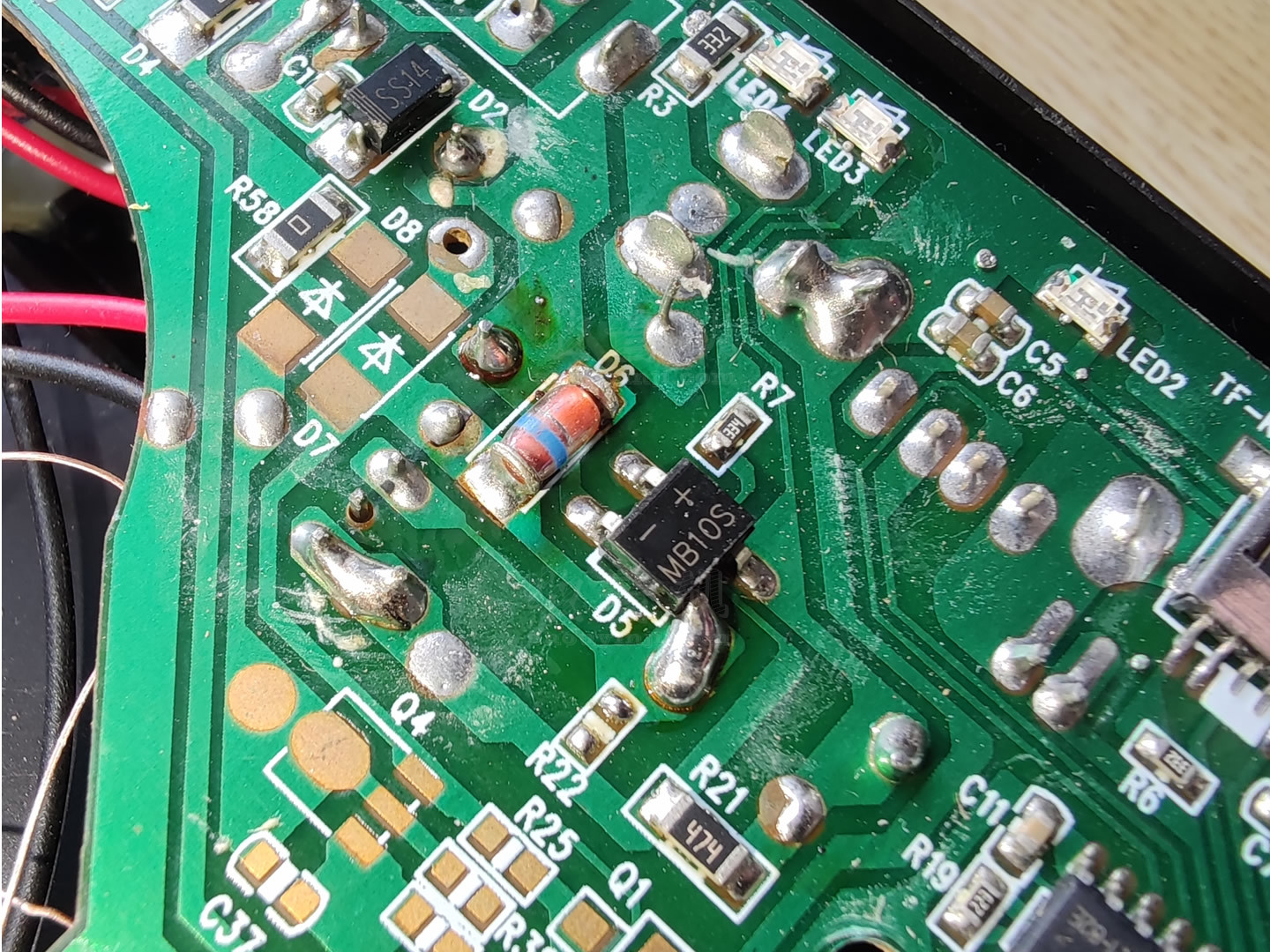

对铅酸电池使用阻容充电电路

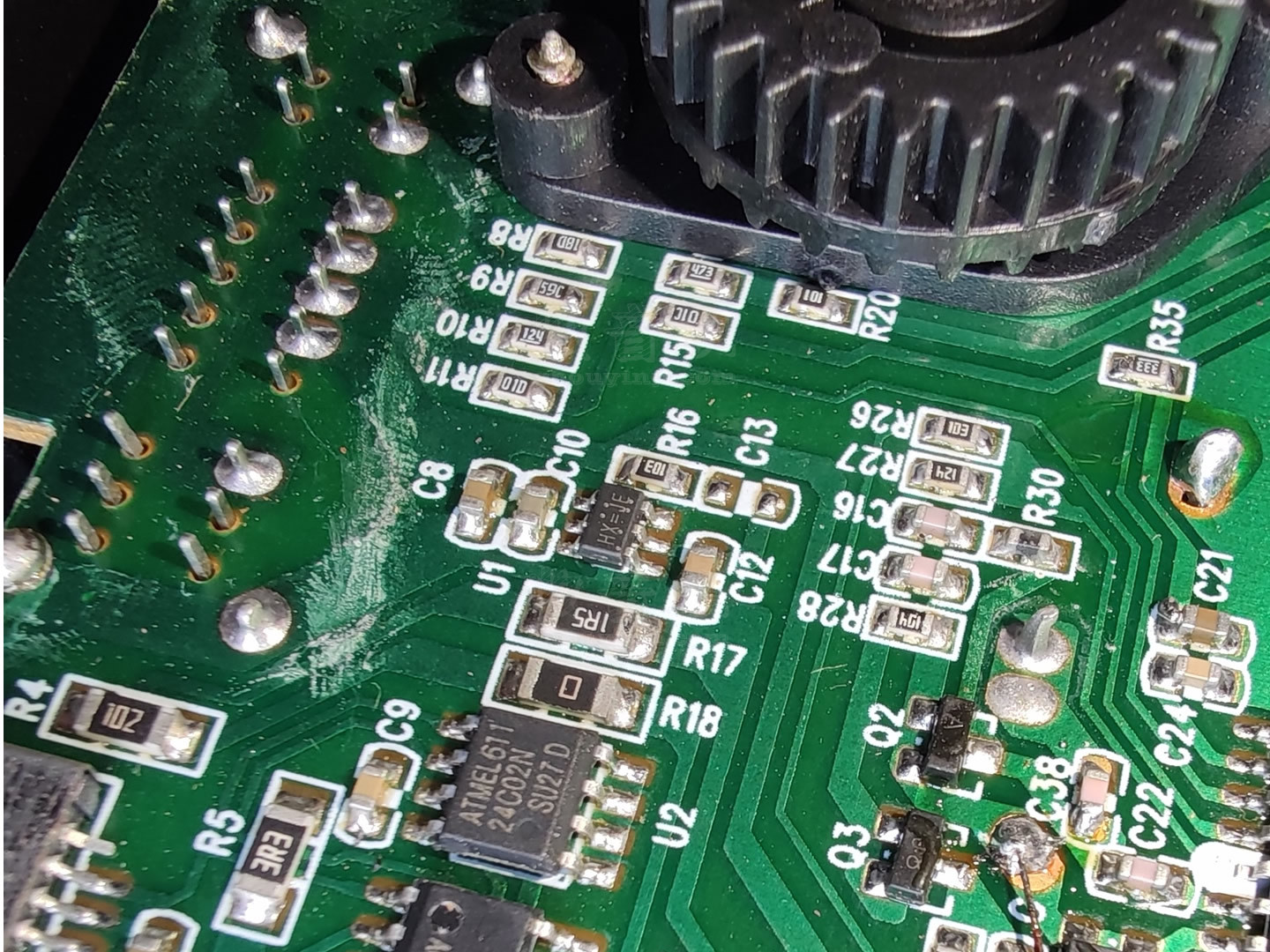

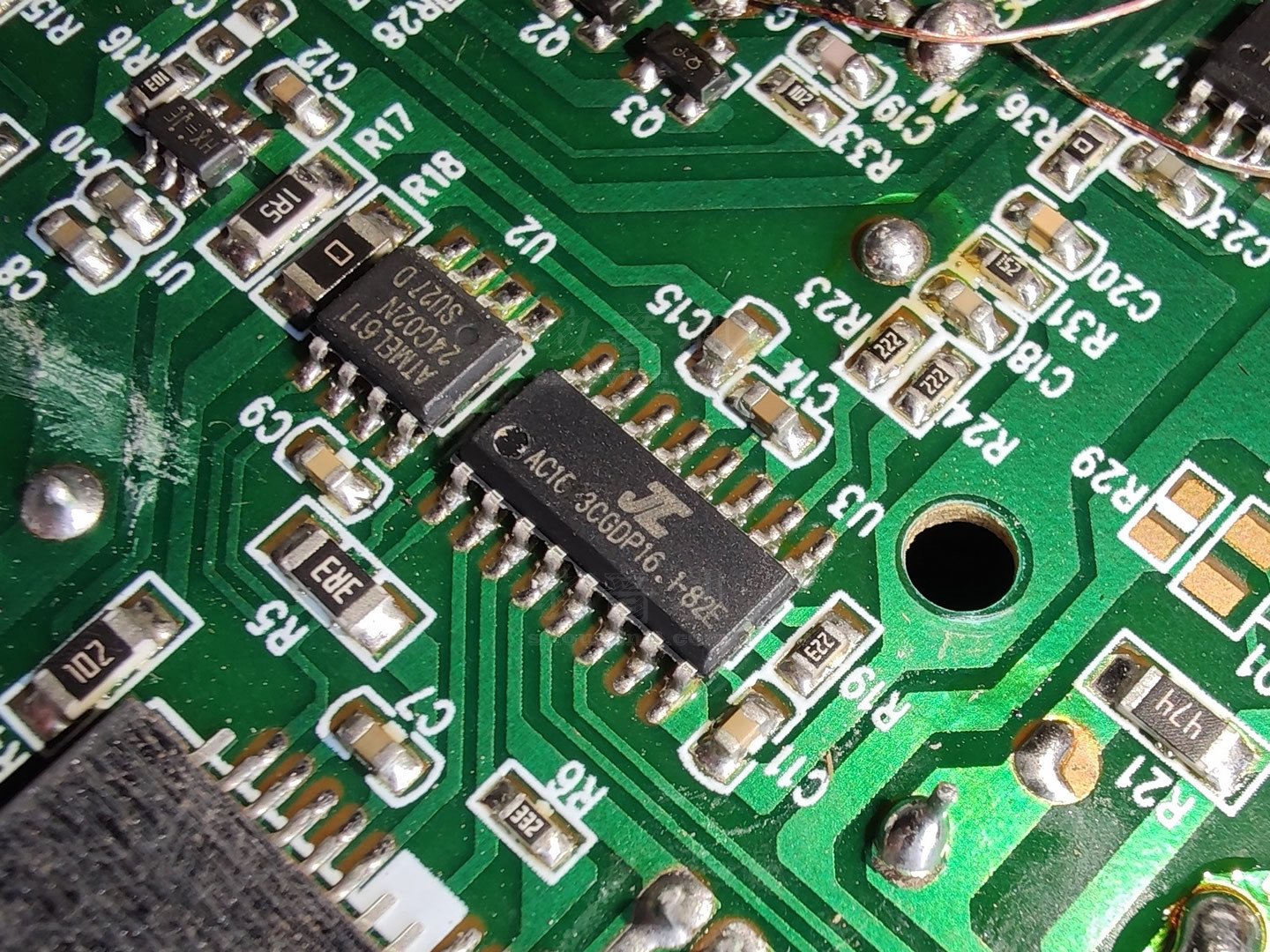

ATMEL611存储器和3CGDP16未知集成块（可能是U盘和TF卡播放MP3的解码模块）

SI4825A10收音机波段接收器芯片；8002D单声道AB类3W音频功率放大芯片

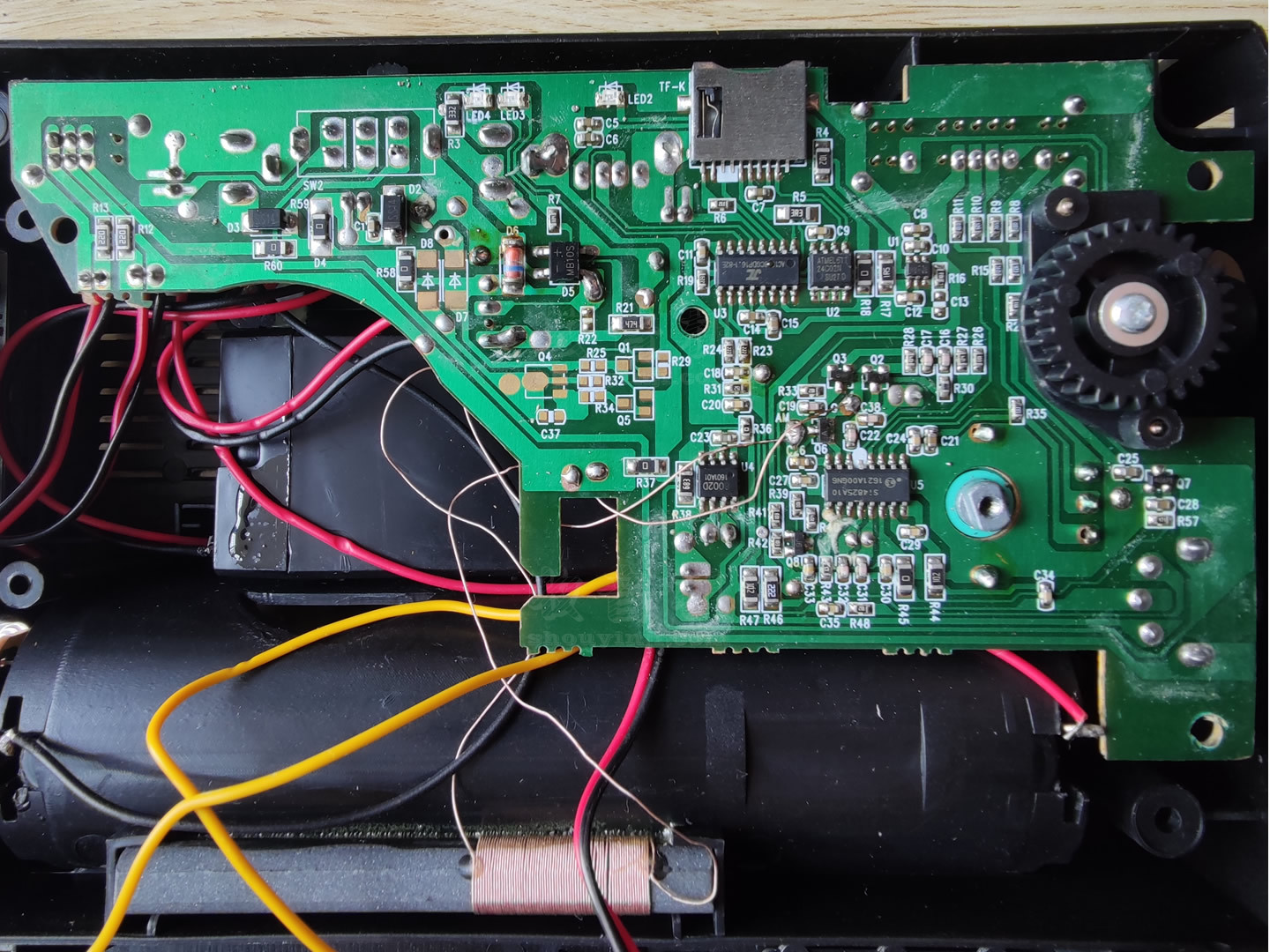

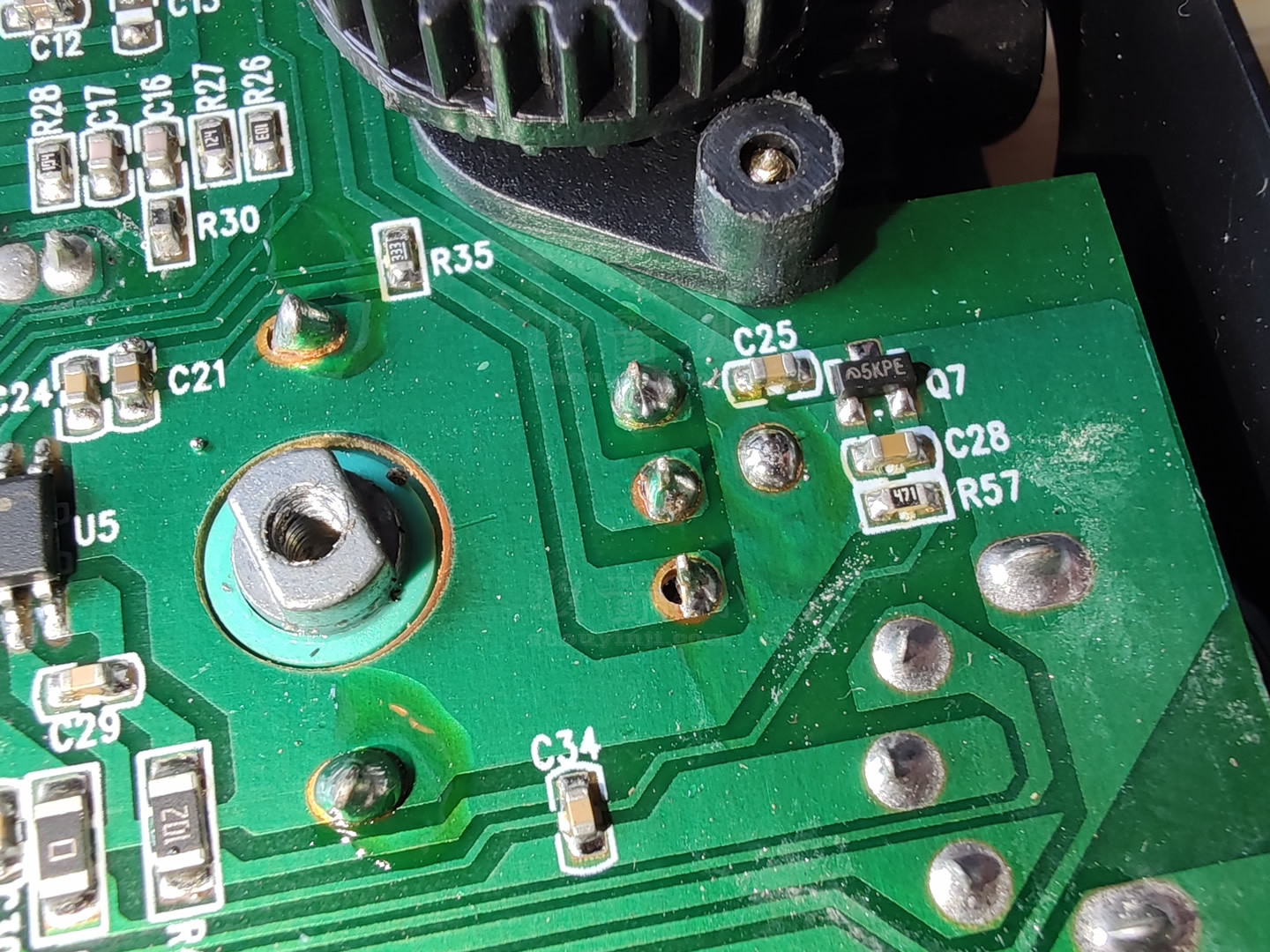

电板正面，简简单单，对使用DSP的芯片而言，极少的元器件

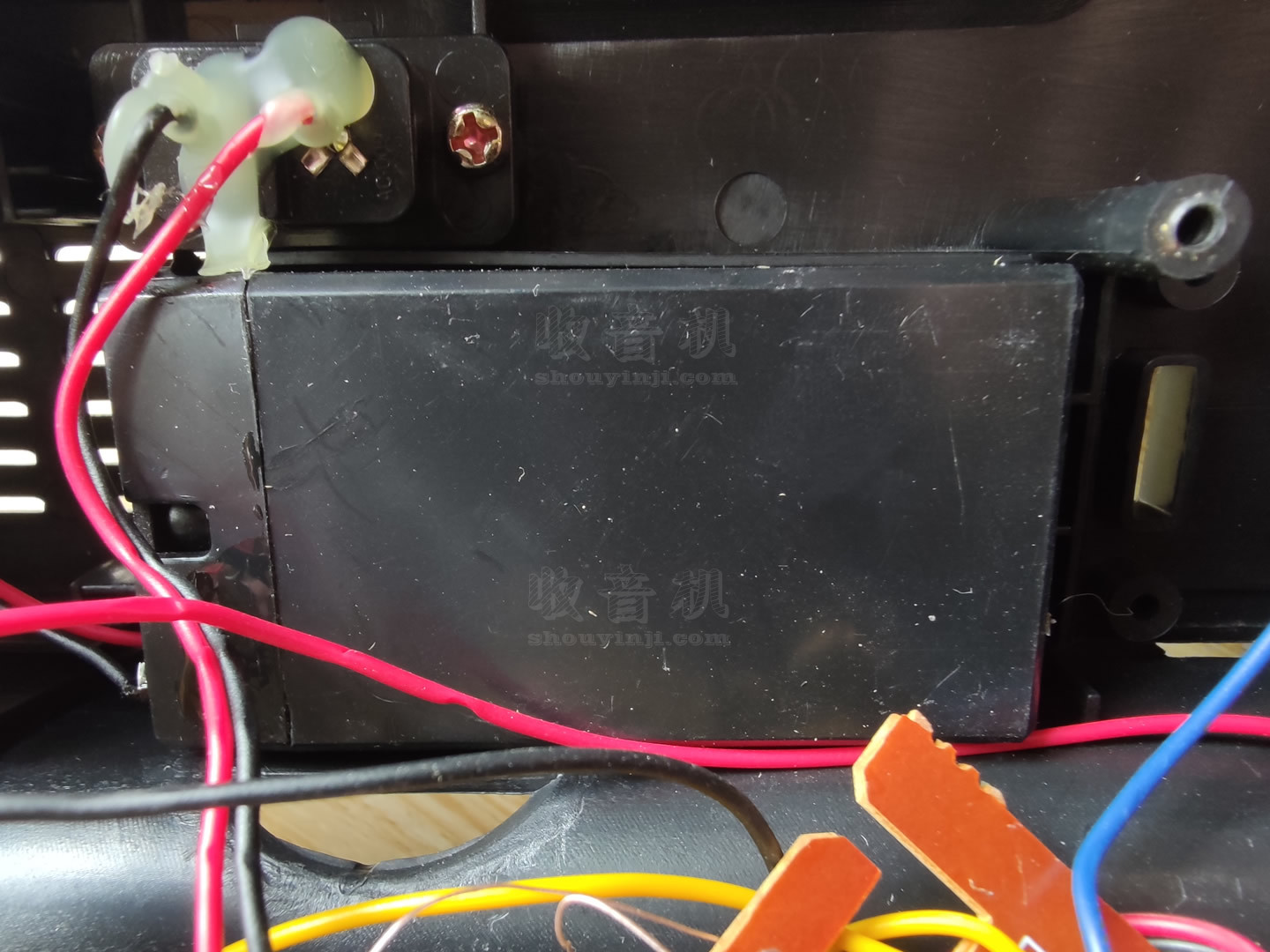

4V的小铅酸电瓶

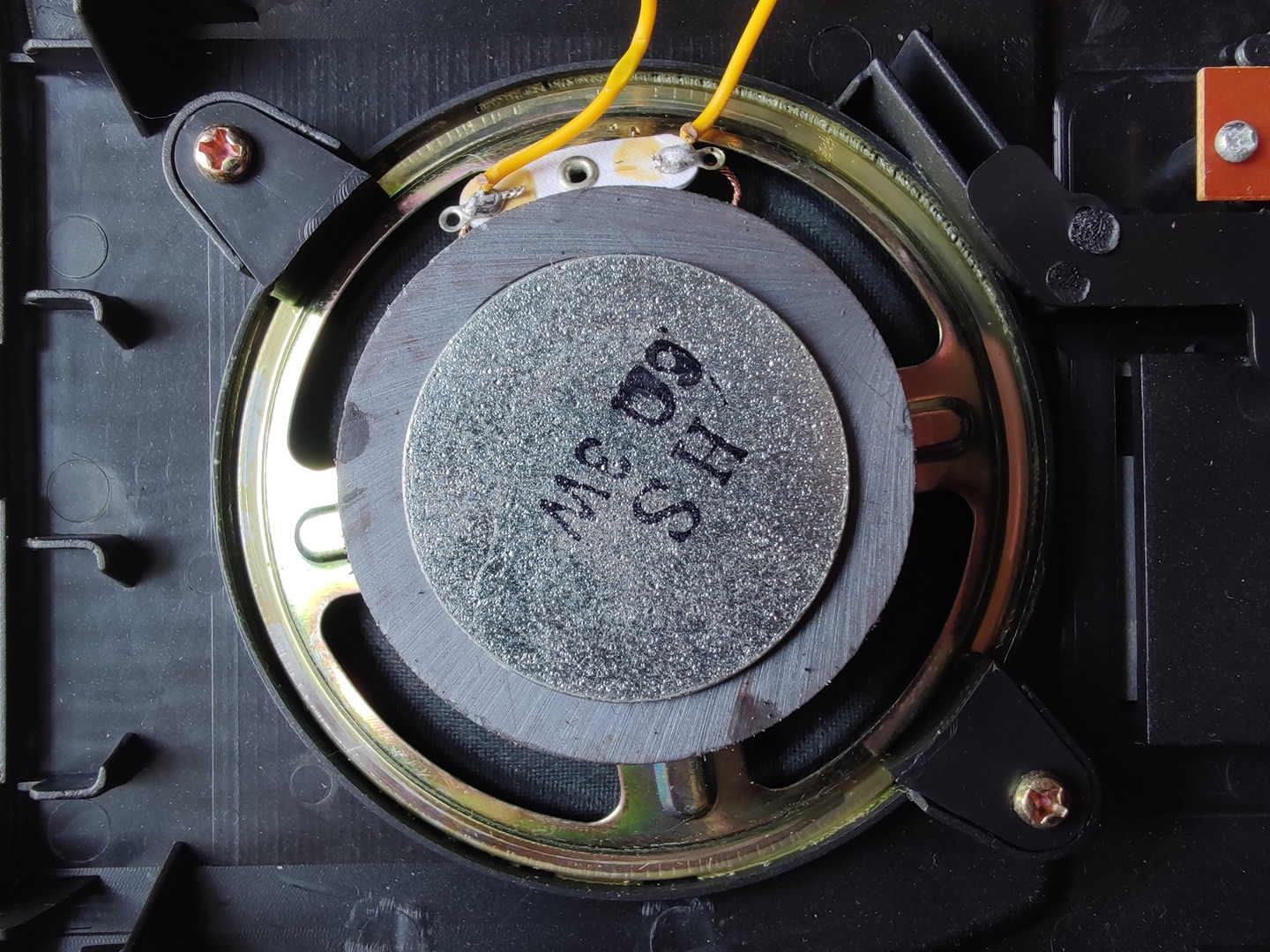

喇叭6Ω 3W

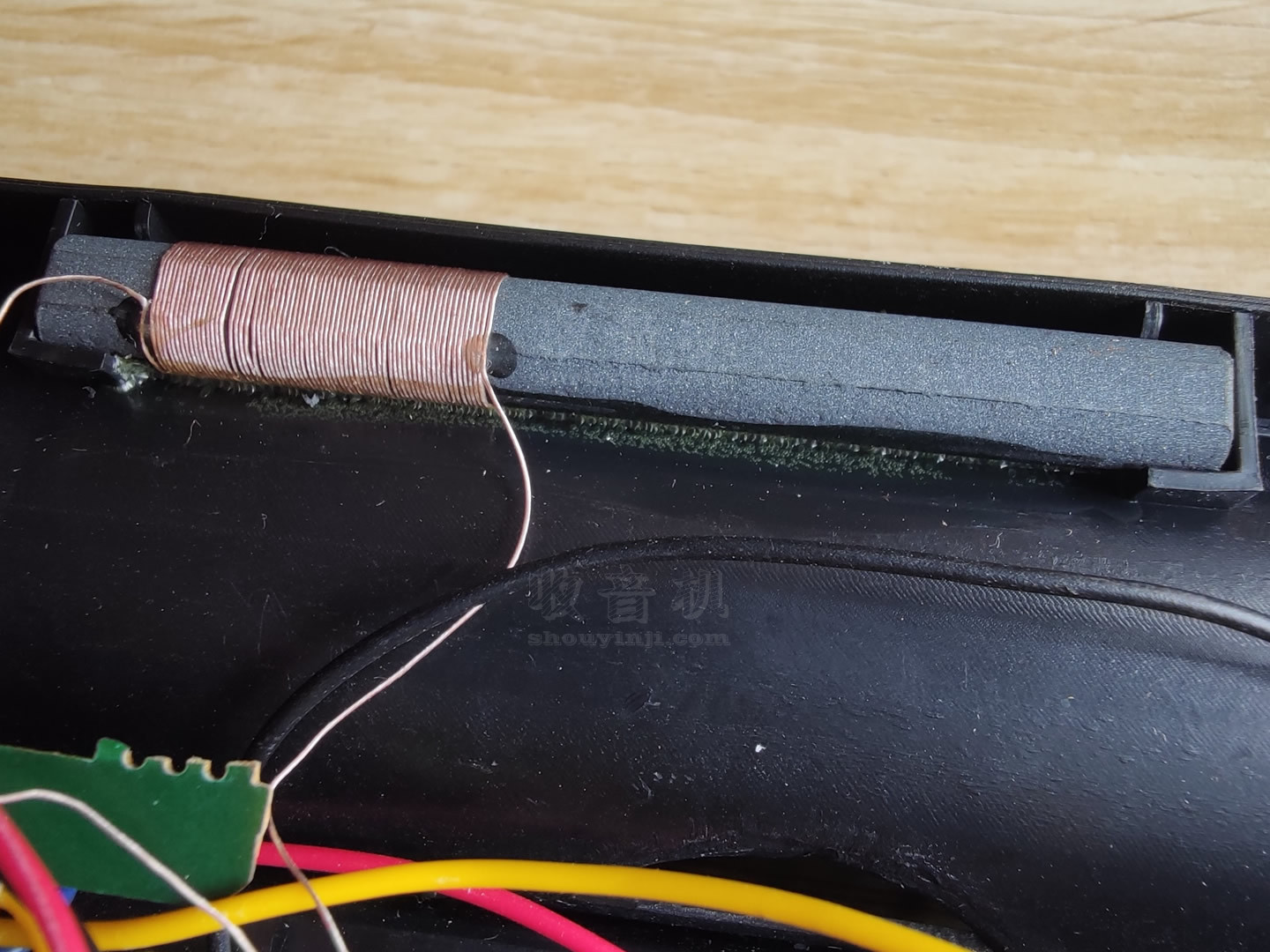

磁棒天线

老王 · 发表于 2021-2-9 14:03:17

杰里芯片，插卡的

收音之家 · 发表于 2021-2-9 14:06:49

老王发表于 2021-2-9 14:03
杰里芯片，插卡的

老王也来了！

老王 · 发表于 2021-2-9 15:35:24

amani77 发表于 2021-2-9 14:06
老王也来了！

是的

PL-330 · 发表于 2021-2-10 21:49:39

看着做工比较差属于地摊机级别。
