德劲/DEGEN DE202 数显钟控全波段收音机拆机

收音之家

也是少见的机机，后盖外壳与德劲DE304一致，同模具生产的，机芯不同，使用SONY的芯片。

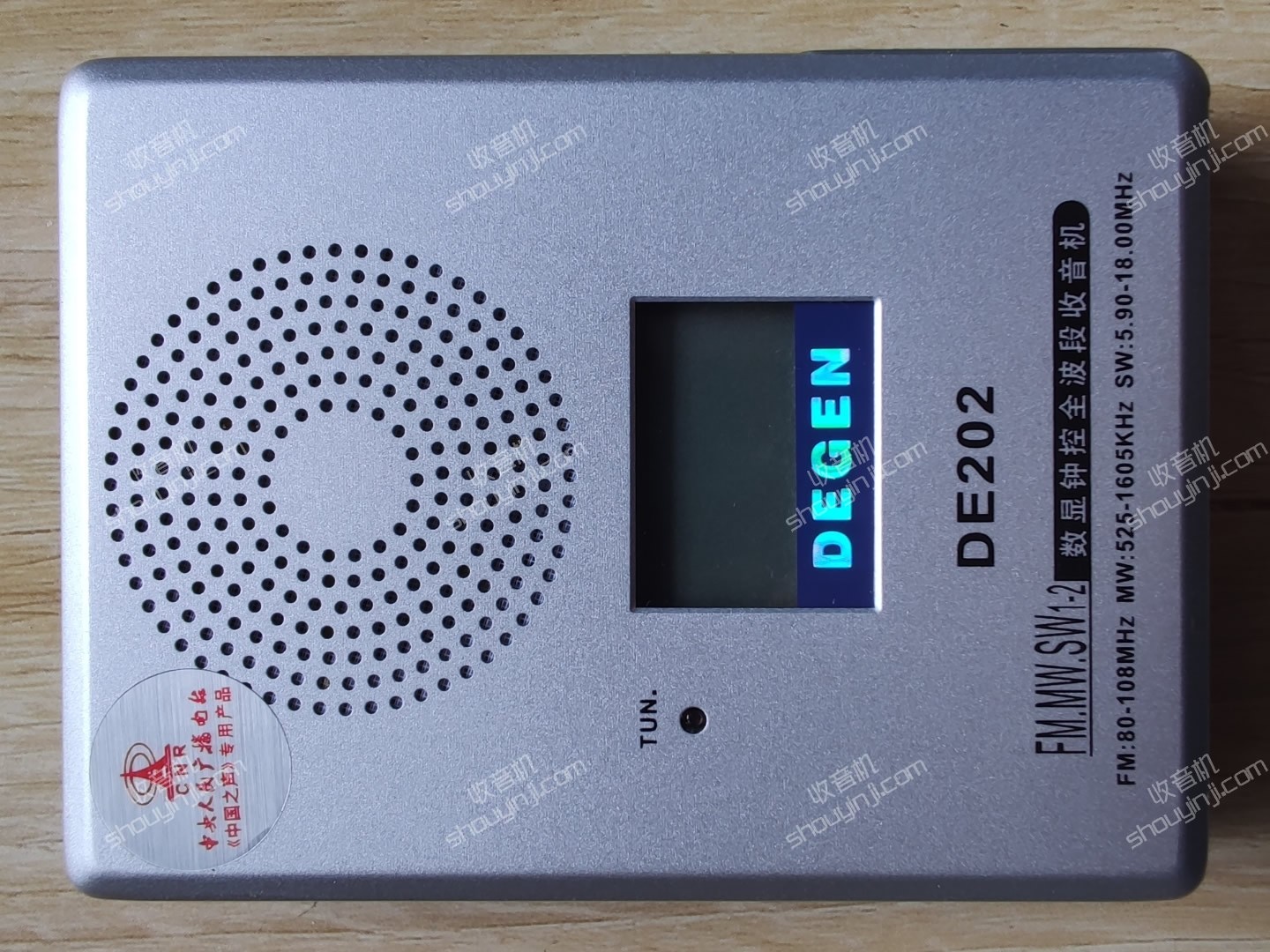

正面

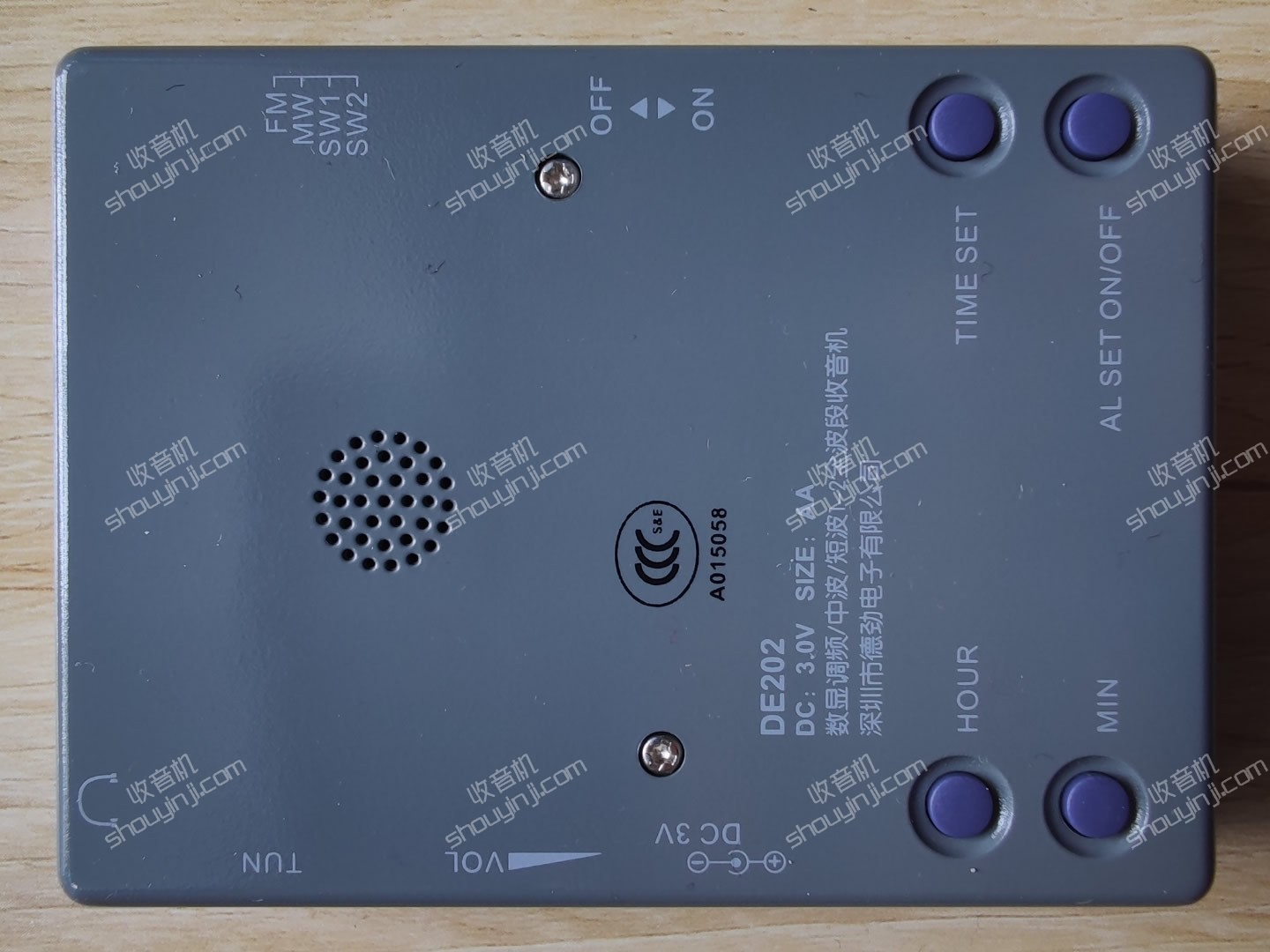

背面

波段选择、开关

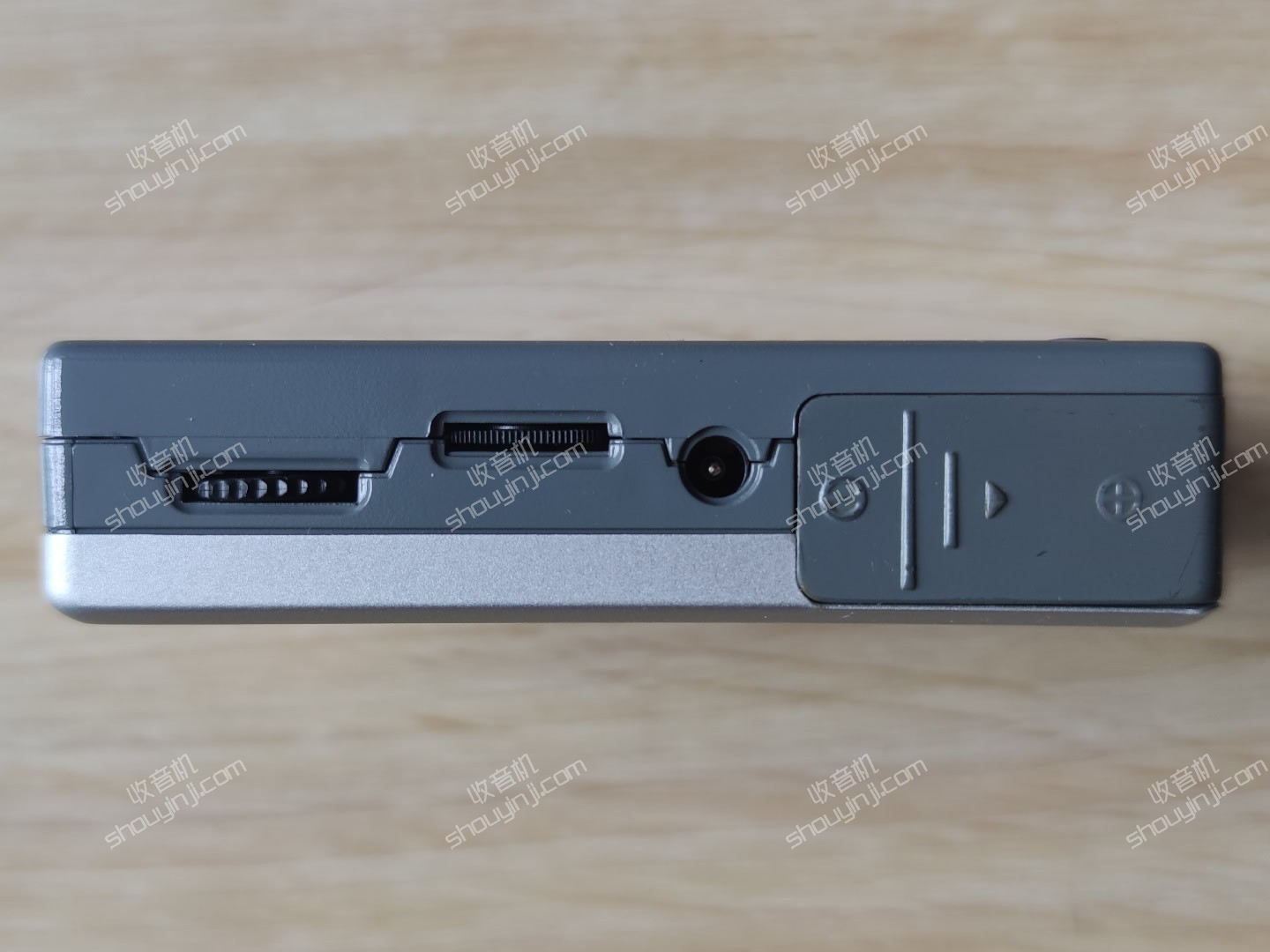

调谐旋钮、音量旋钮、外接电源孔。电池仓

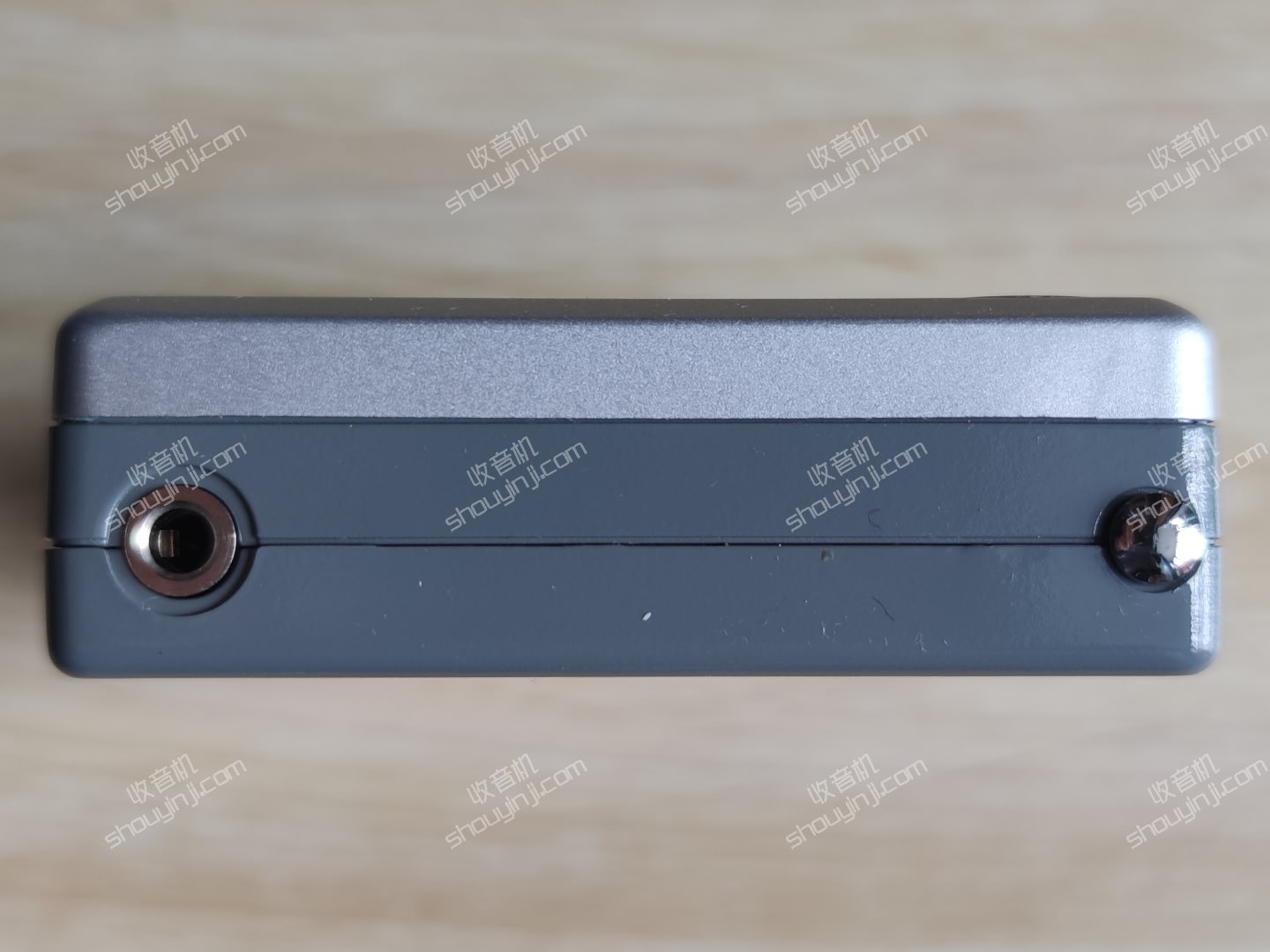

耳机输出、拉杆天线

使用两节5#电池

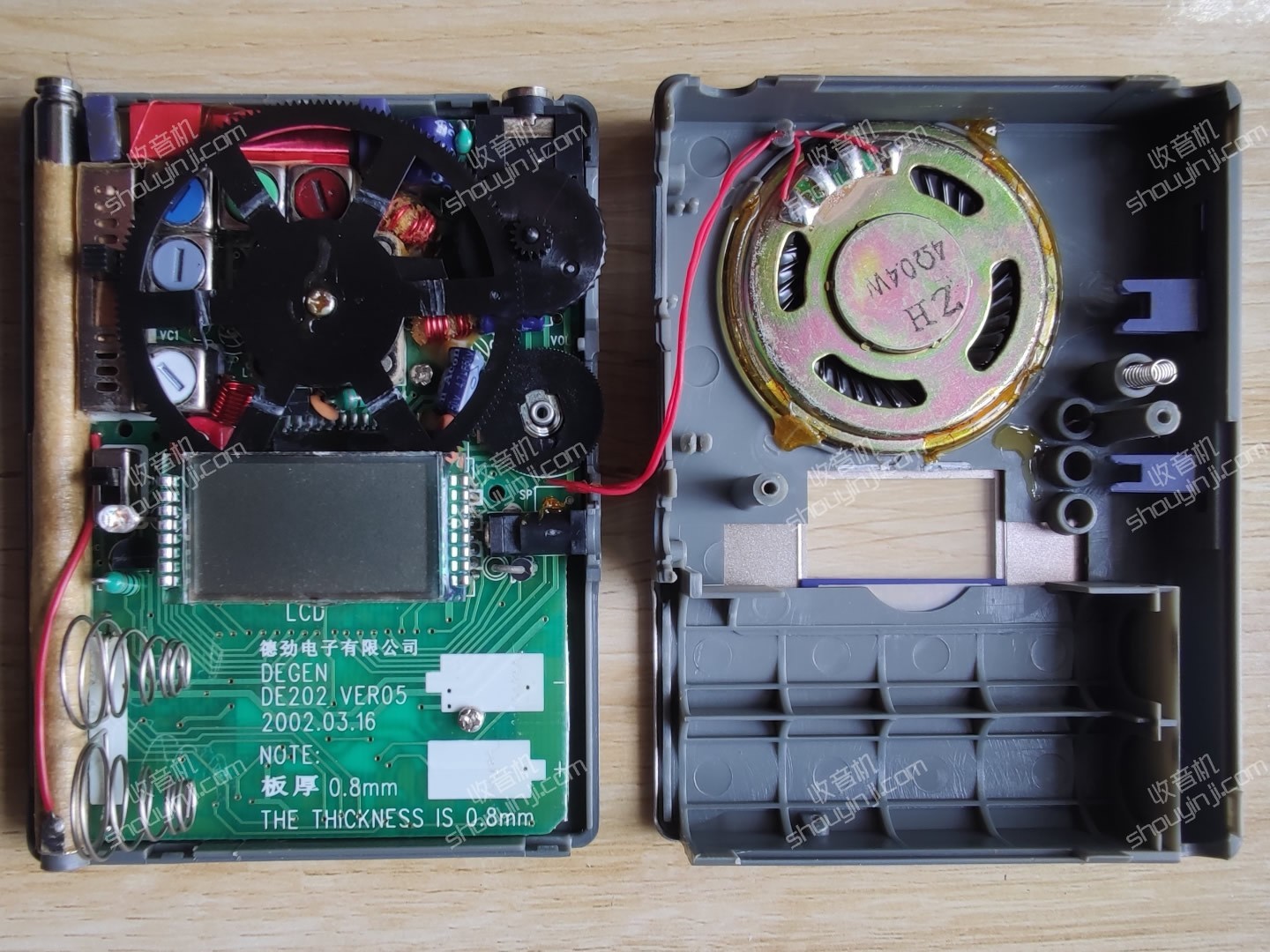

开始拆机

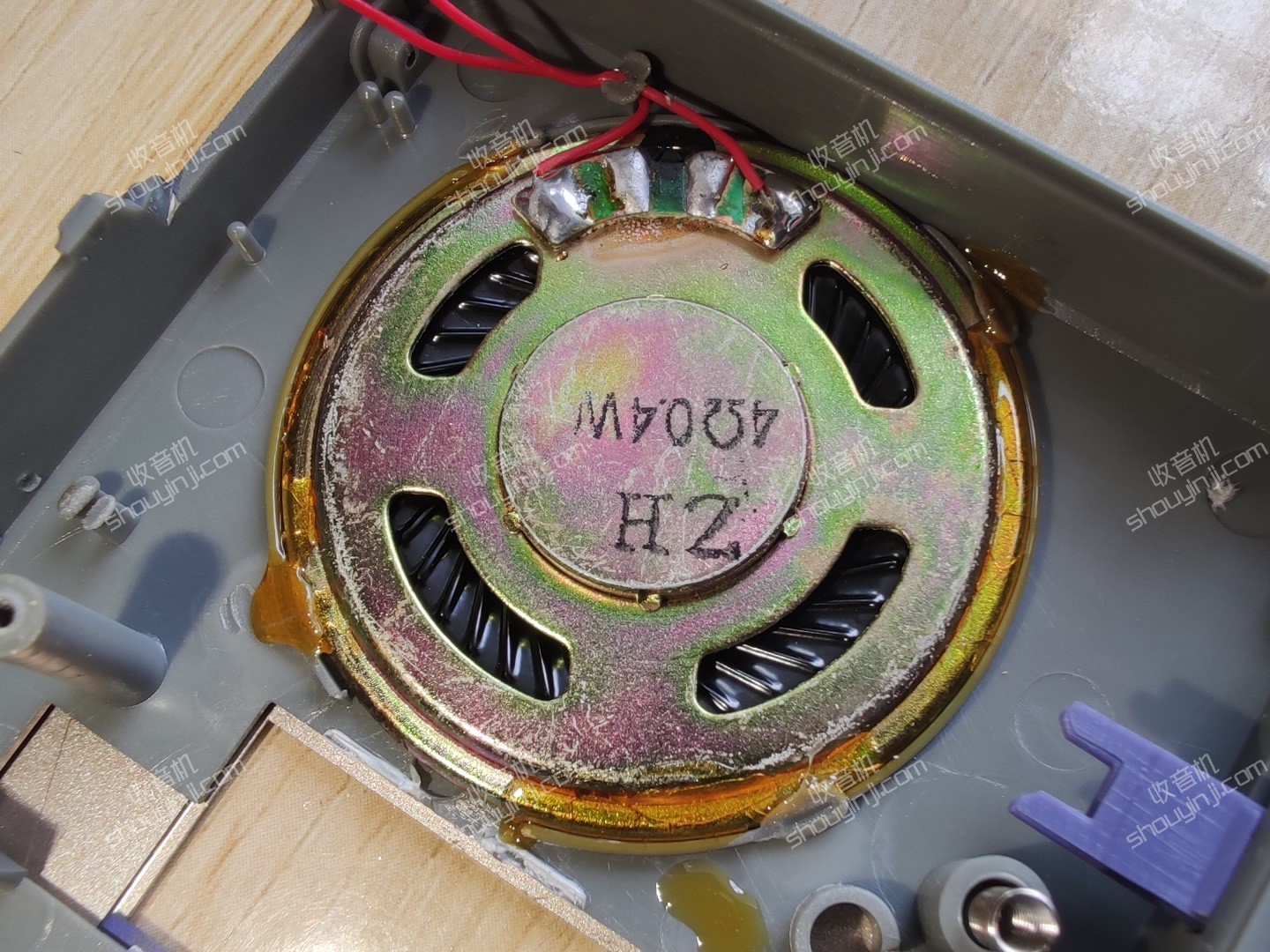

薄喇叭

喇叭4Ω 0.4W

2002年3月16日生产

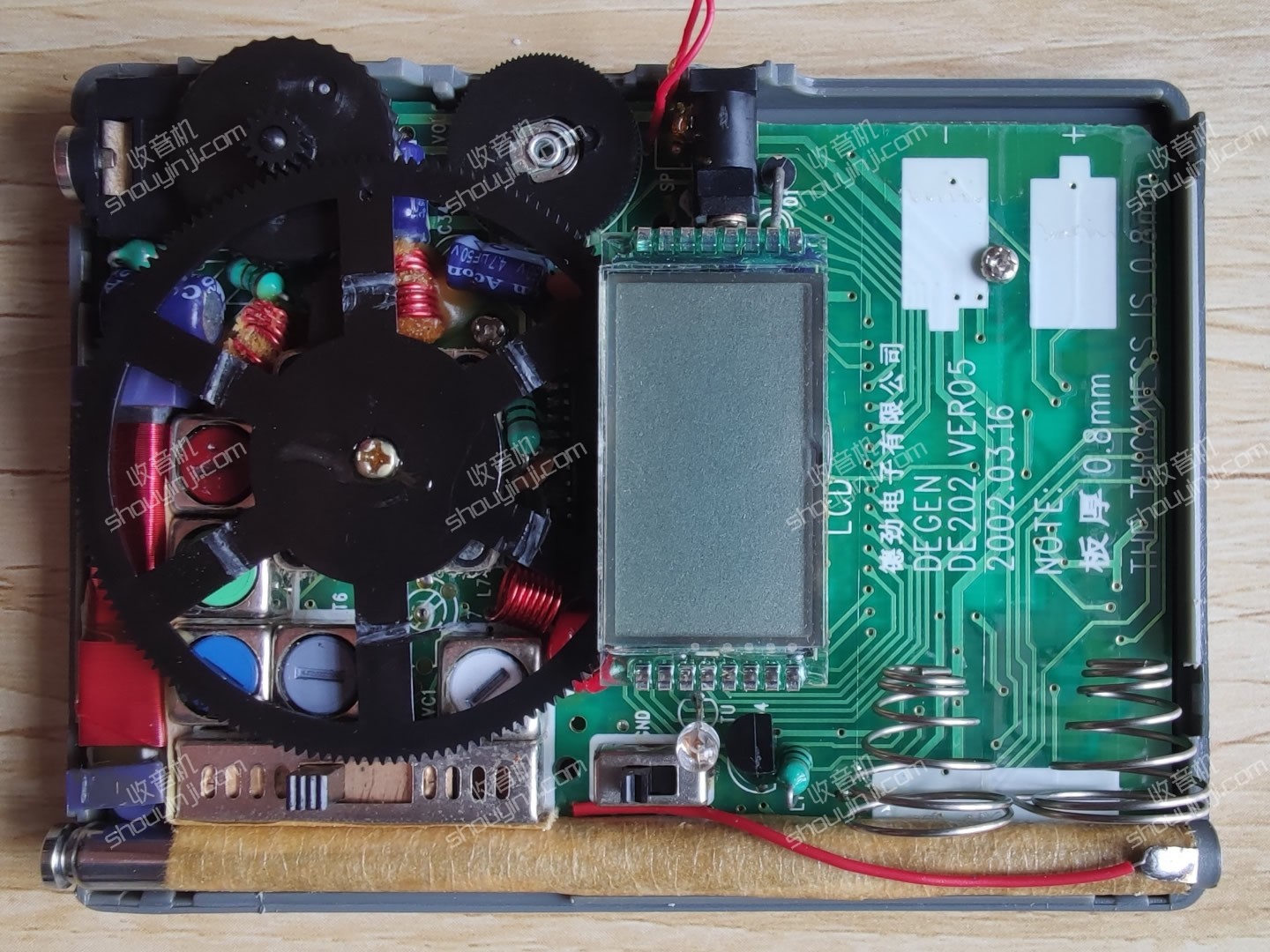

电板正面

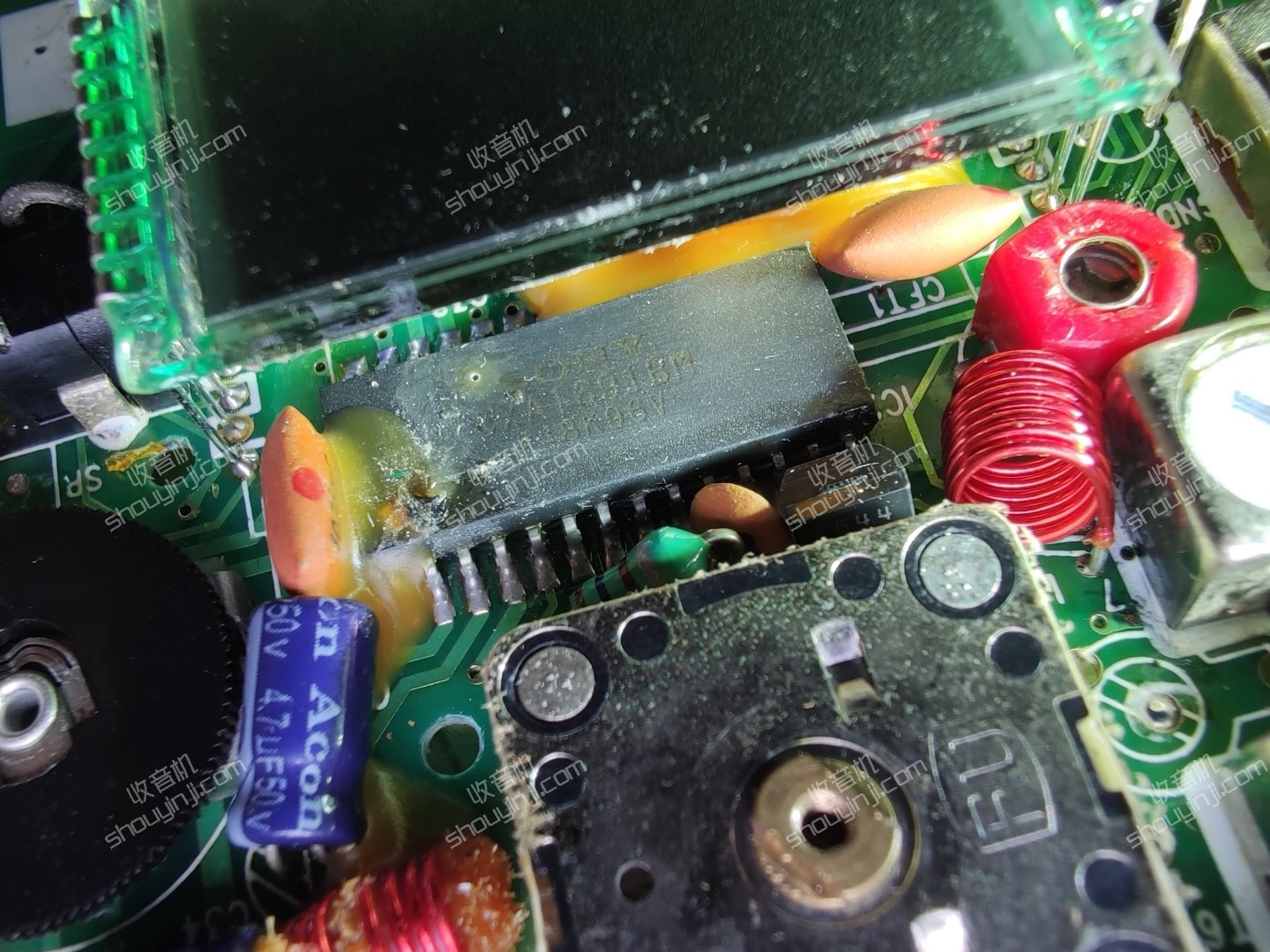

CXA1691BM单芯片FM/AM收音芯片

后盖里面

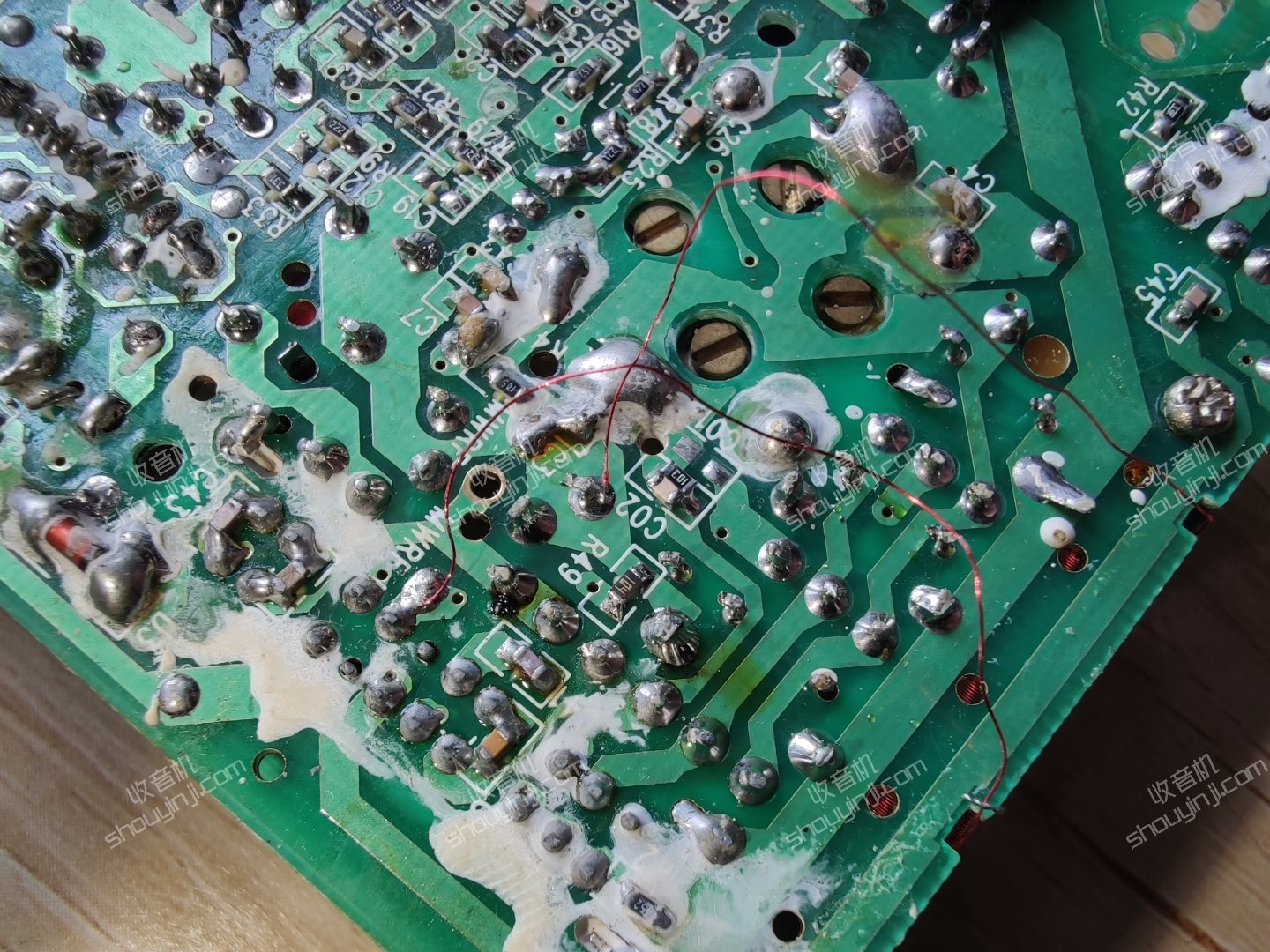

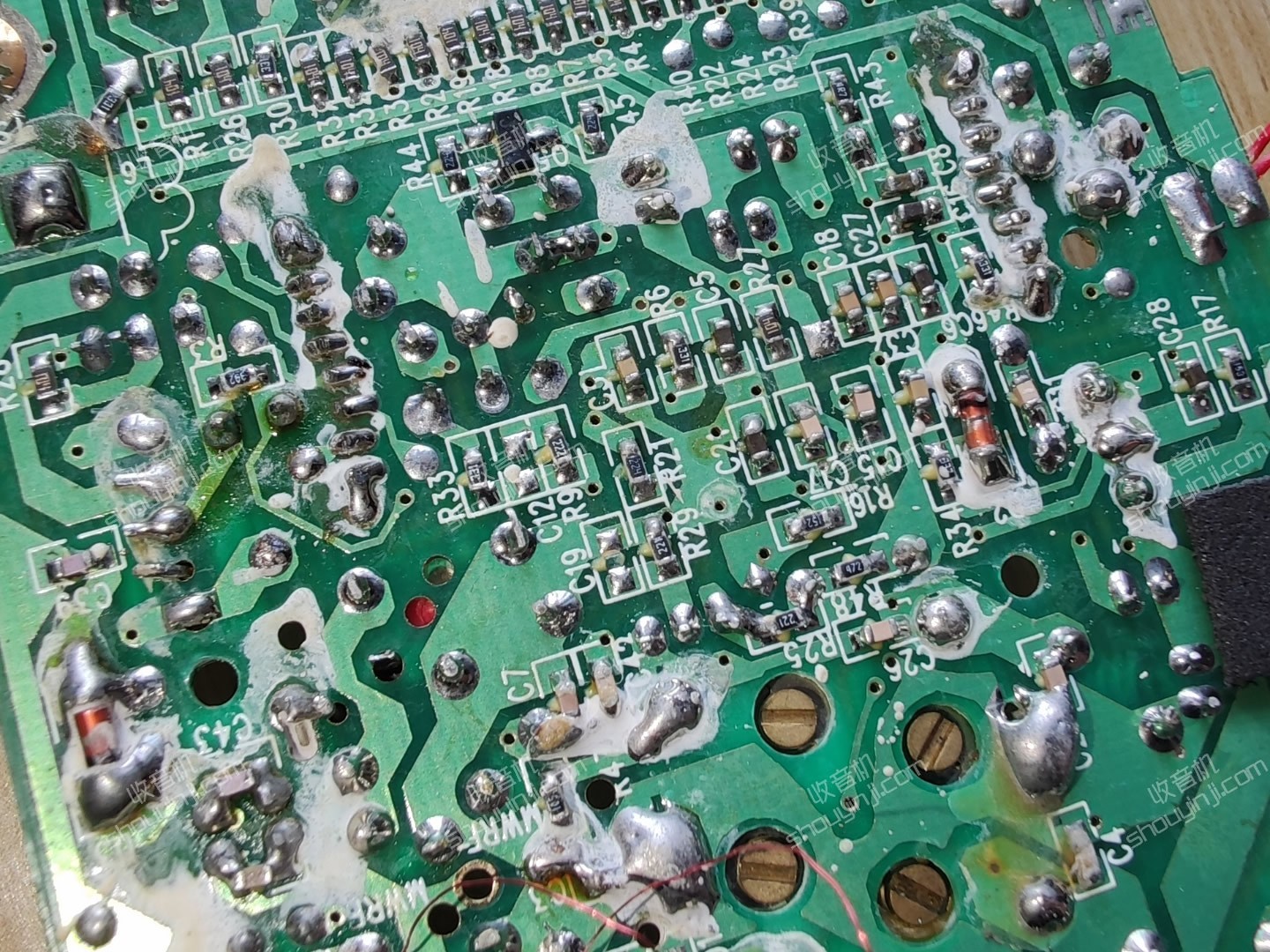

电板反面

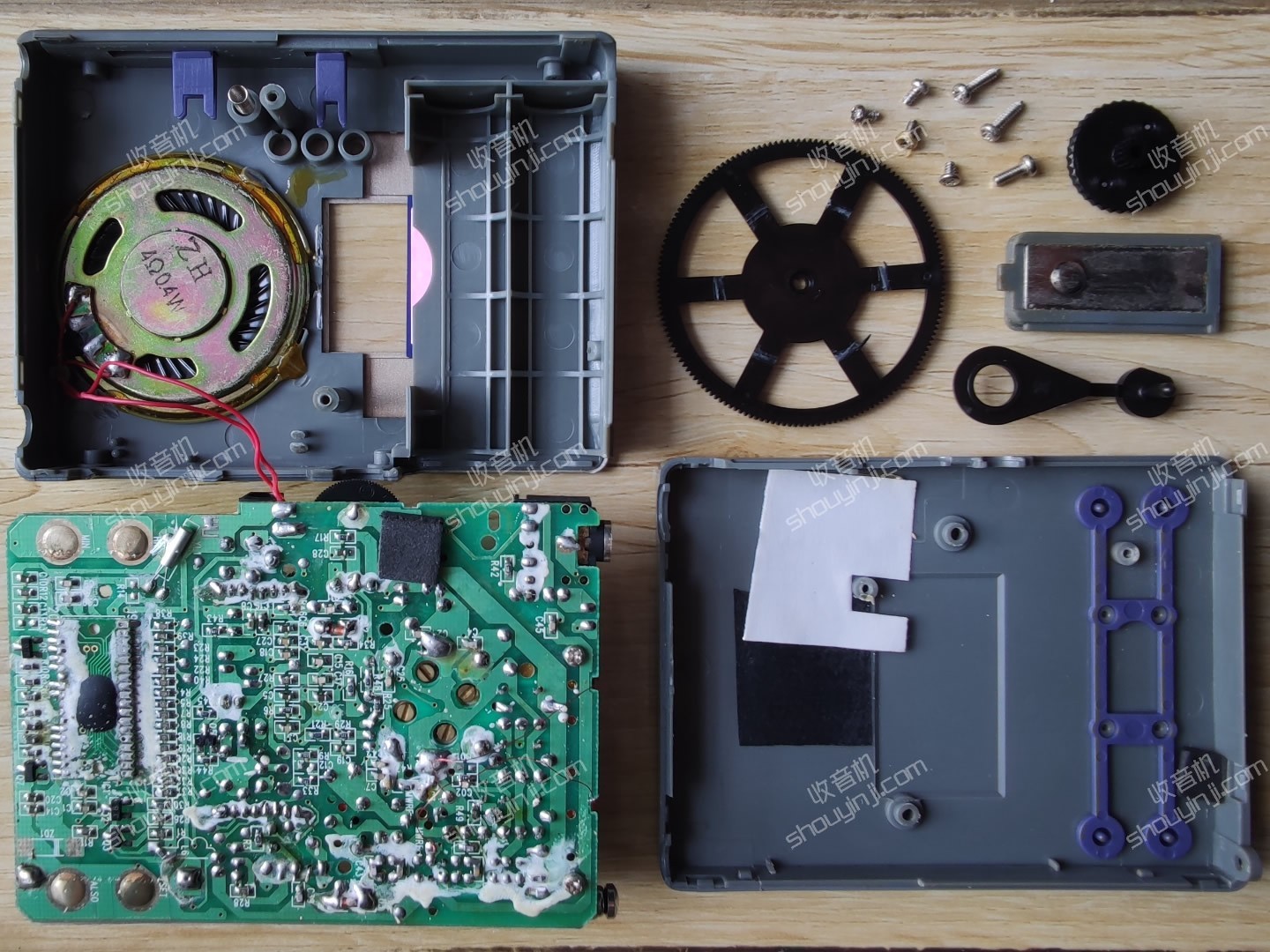

集合照

高放 · 发表于 2021-2-10 10:11:01

这只是数显，调谐选频还是普通方式，蛮有特点的，这还是第一次见到。

收音之家 · 发表于 2021-2-10 11:22:28

高放发表于 2021-2-10 10:11
这只是数显，调谐选频还是普通方式，蛮有特点的，这还是第一次见到。

嗯，数显而已，调台还是机械！

高放 · 发表于 2021-2-10 14:20:19

amani77 发表于 2021-2-10 11:22
嗯，数显而已，调台还是机械！

它显示的机理是什么？是对本振信号测频的结果吧？
