[拆机修机] 德劲CY-1 收音机拆机

德劲/DEGEN 德劲/DEGEN 5300 人阅读 | 2 人回复 | 2021-09-24 | 发消息

这机使用BL-5C电池，功能很多，除了全波段收音机，还有带蓝牙音响、插卡播放、电筒、太阳能充电/手摇充电功能。

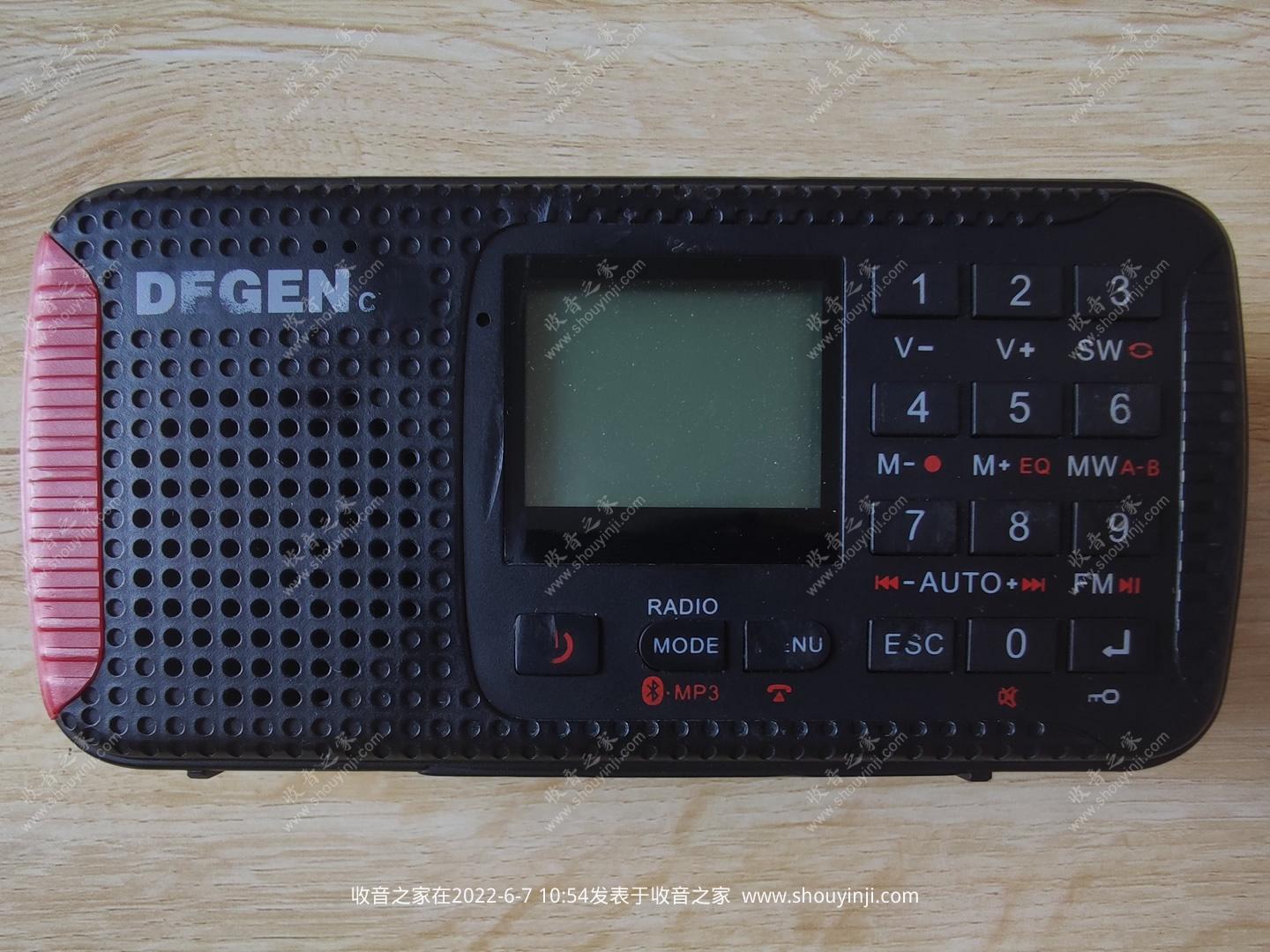

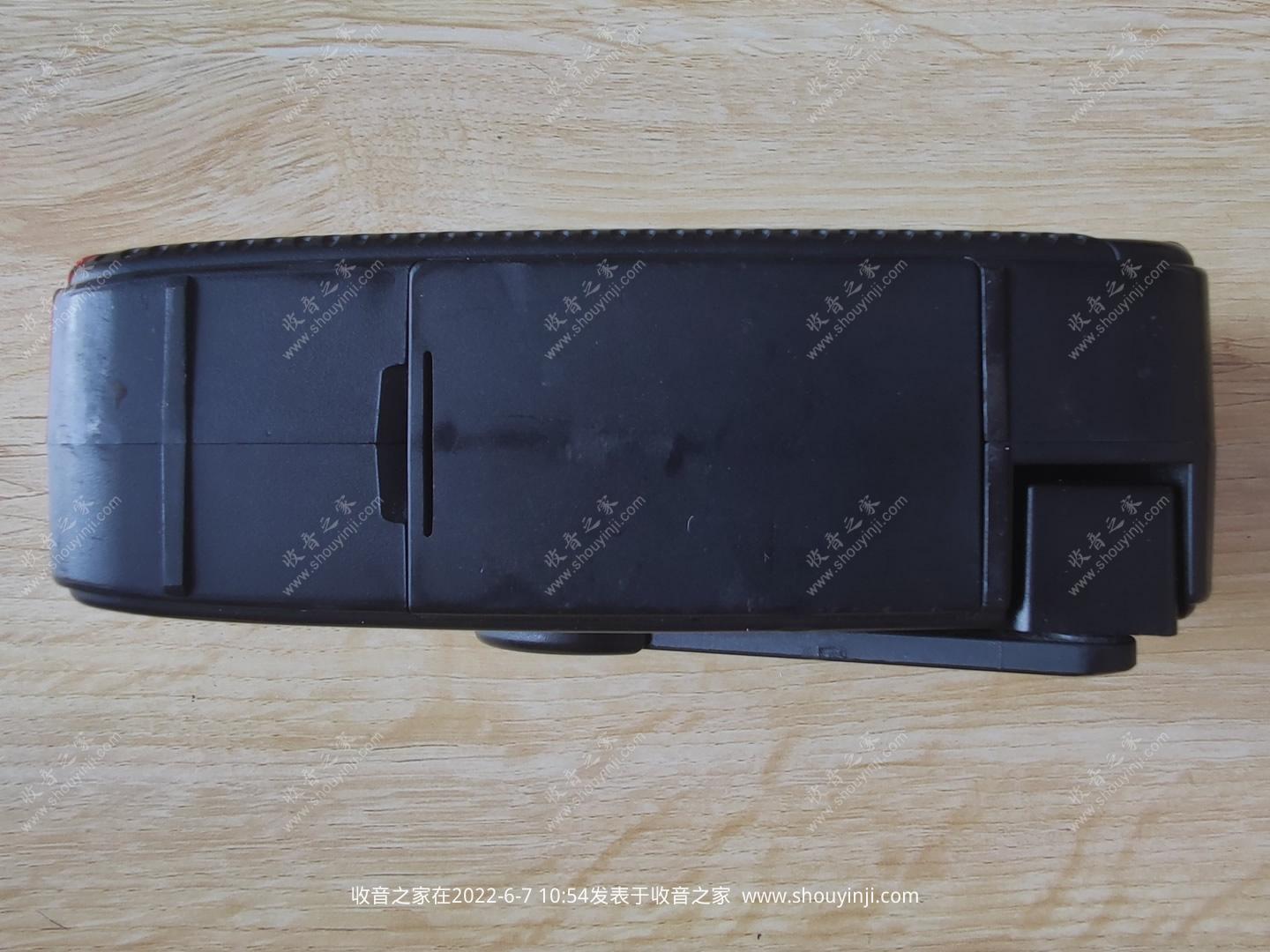

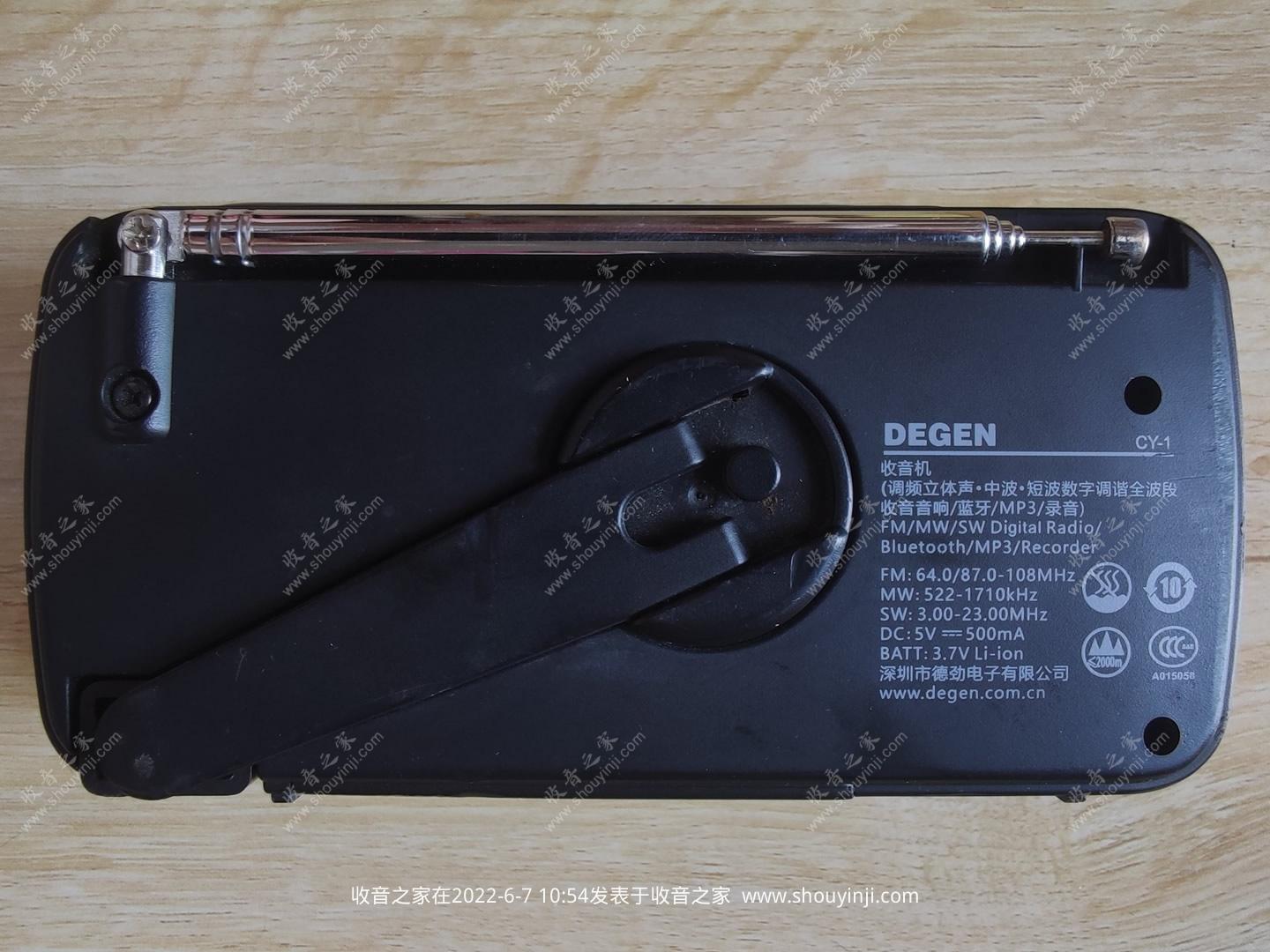

外观

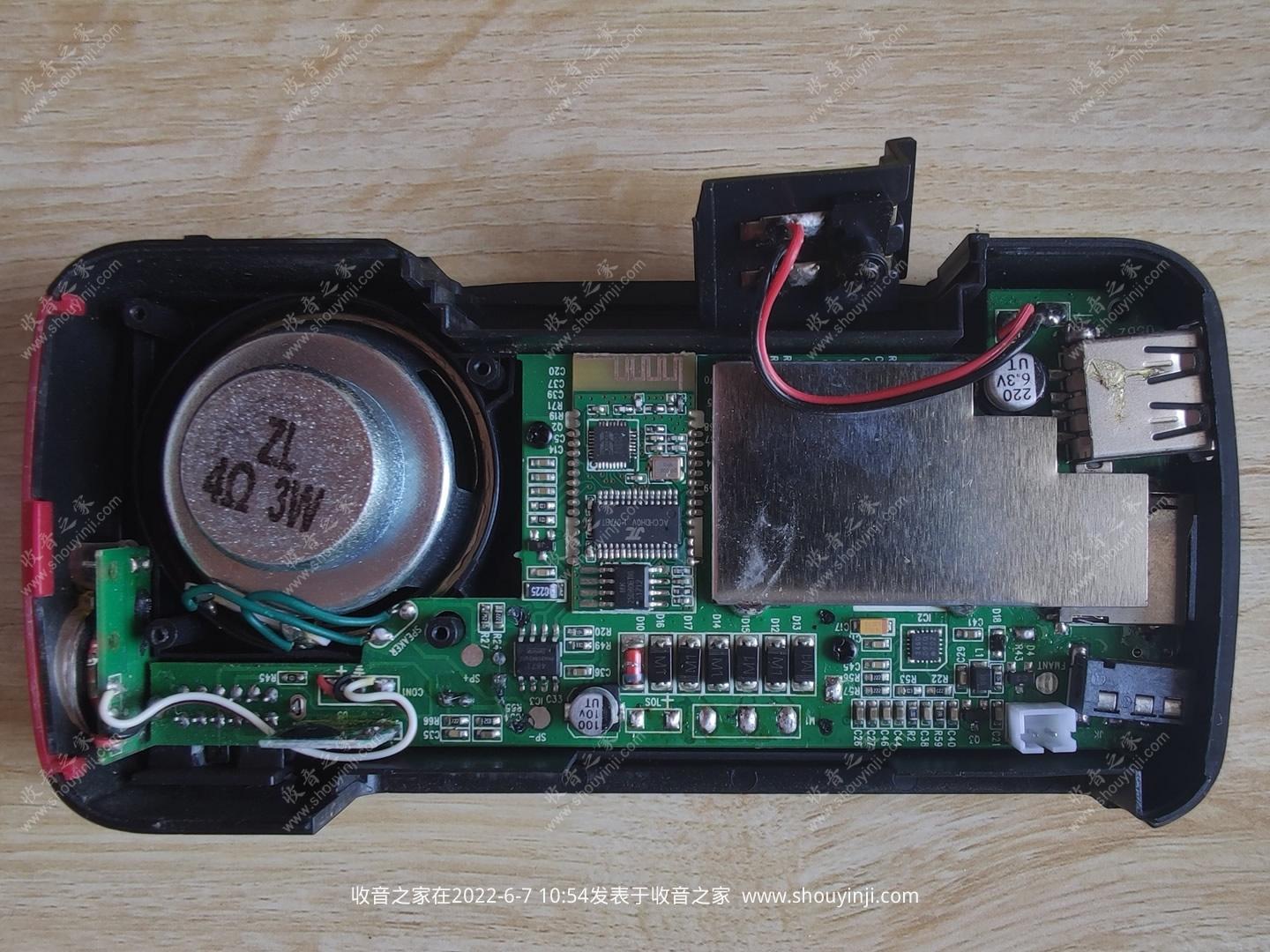

拆机开始

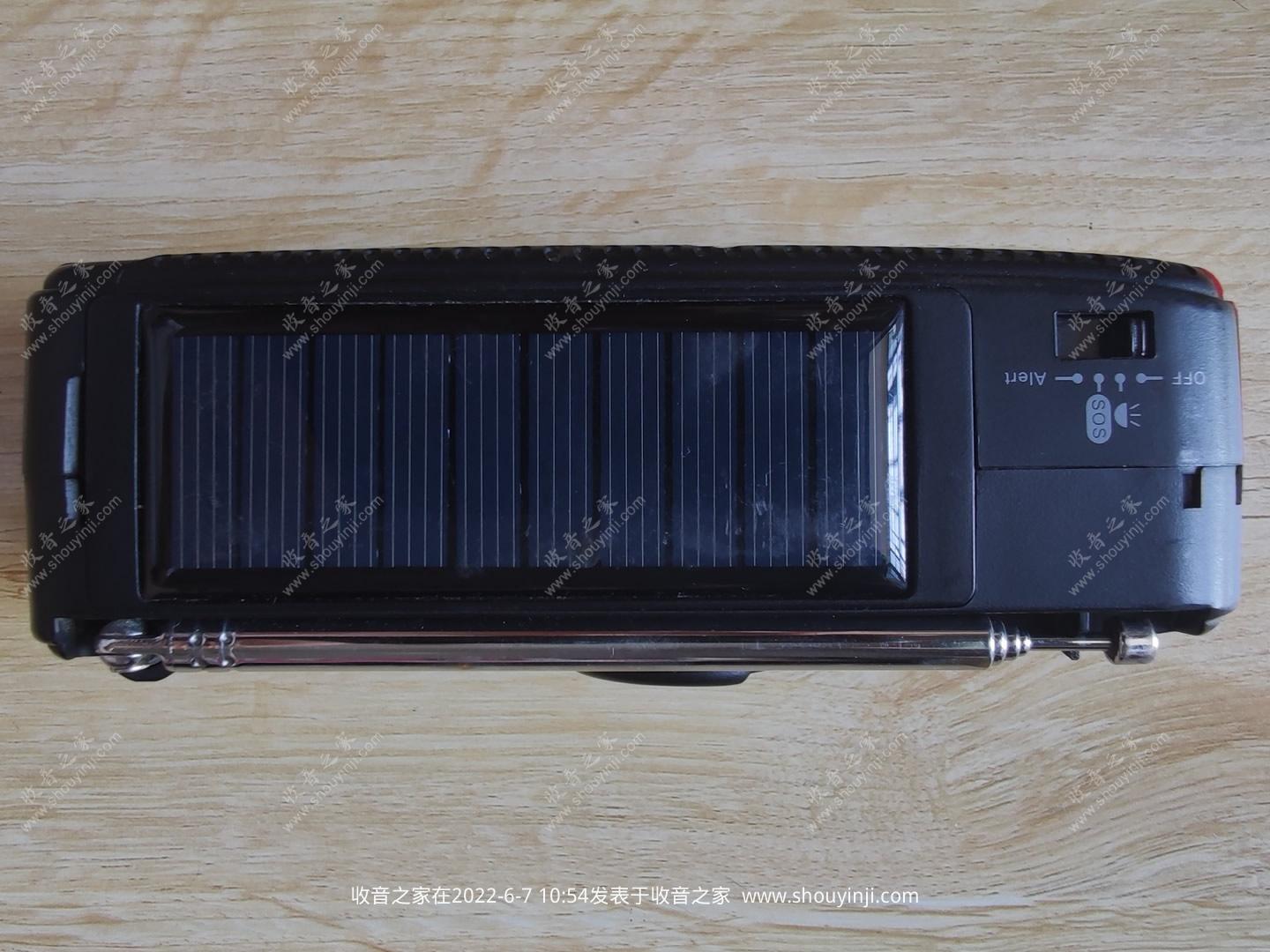

太阳能板


低音辐射盆

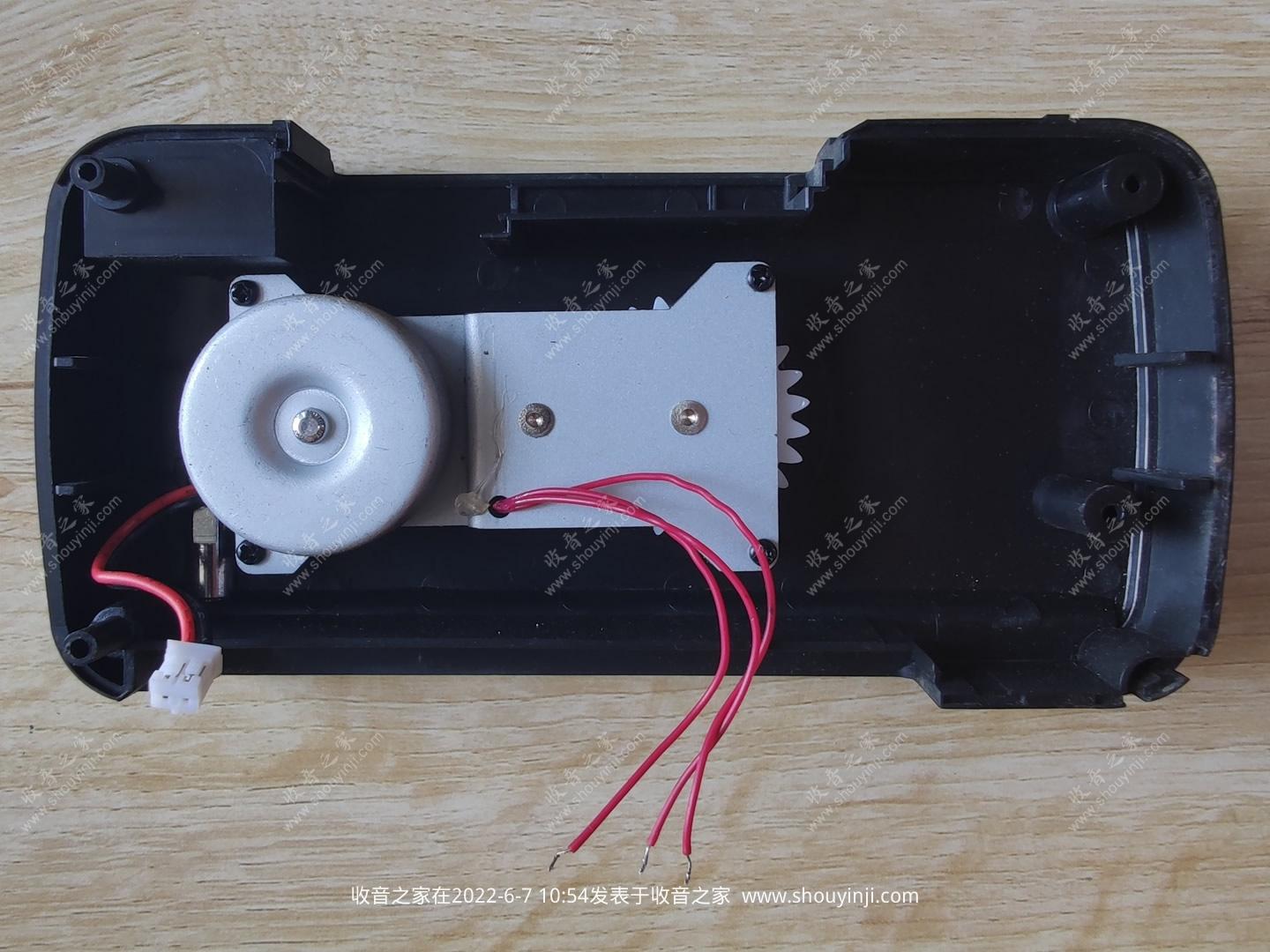

微型无刷发电机

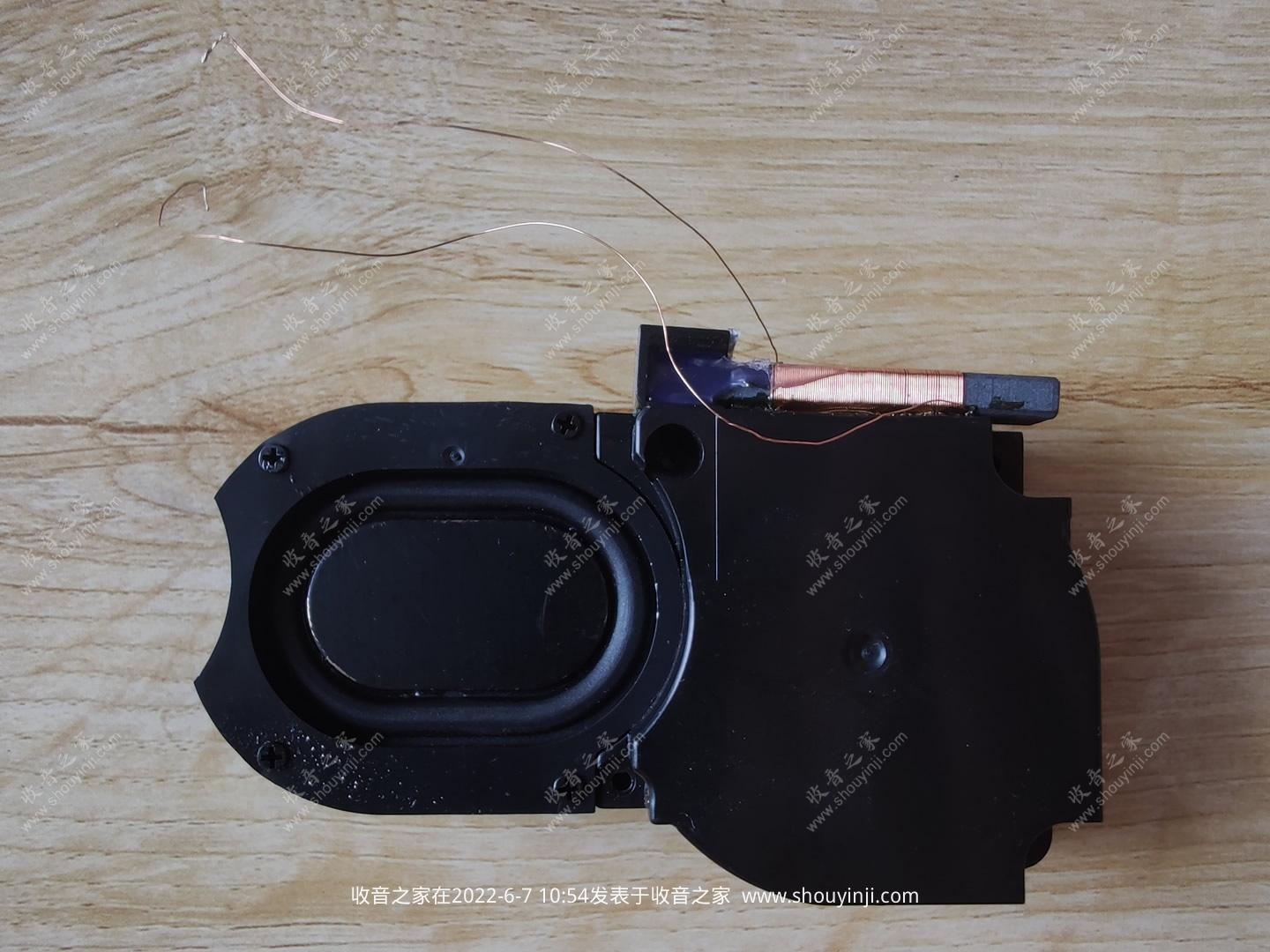

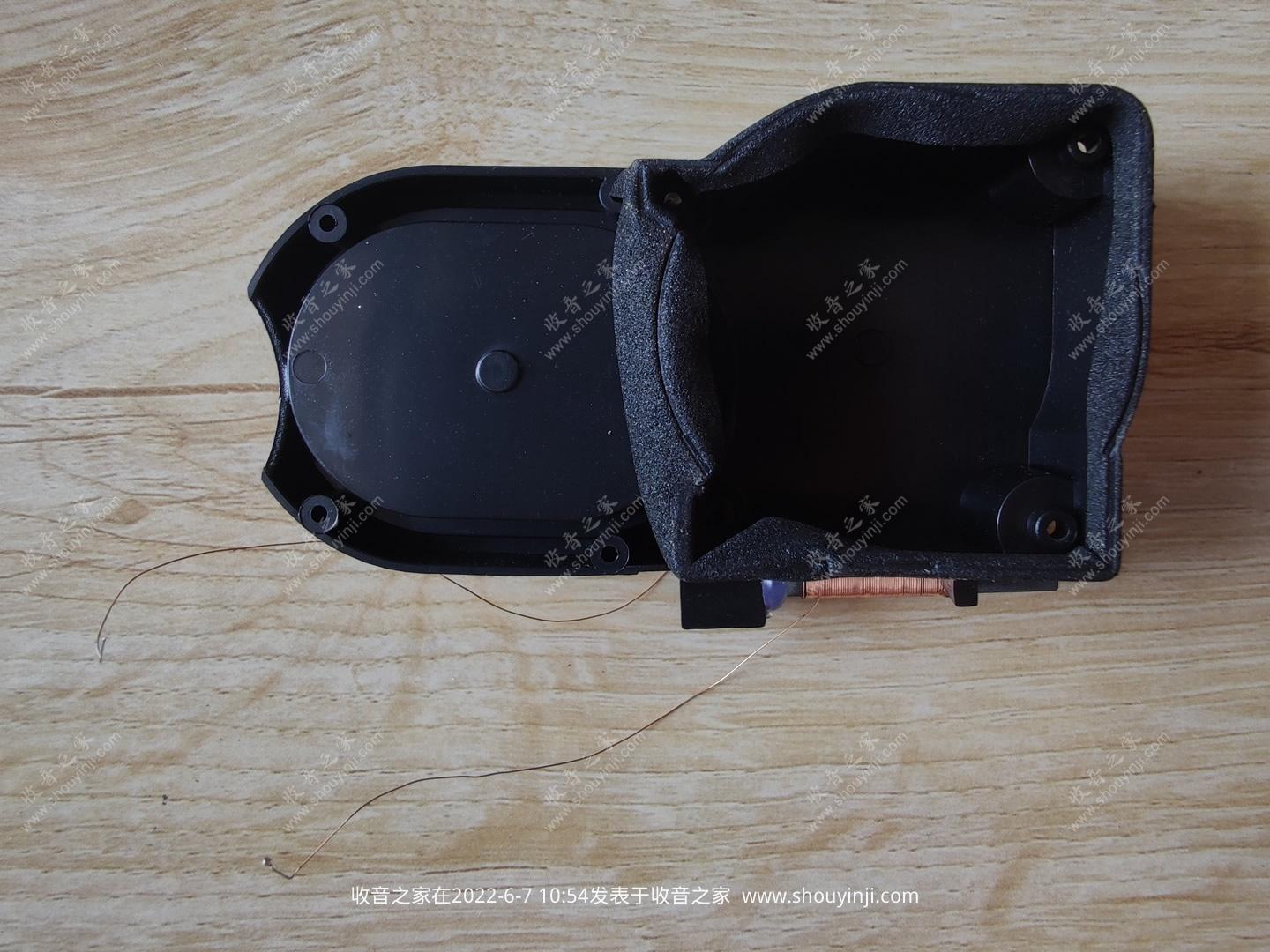

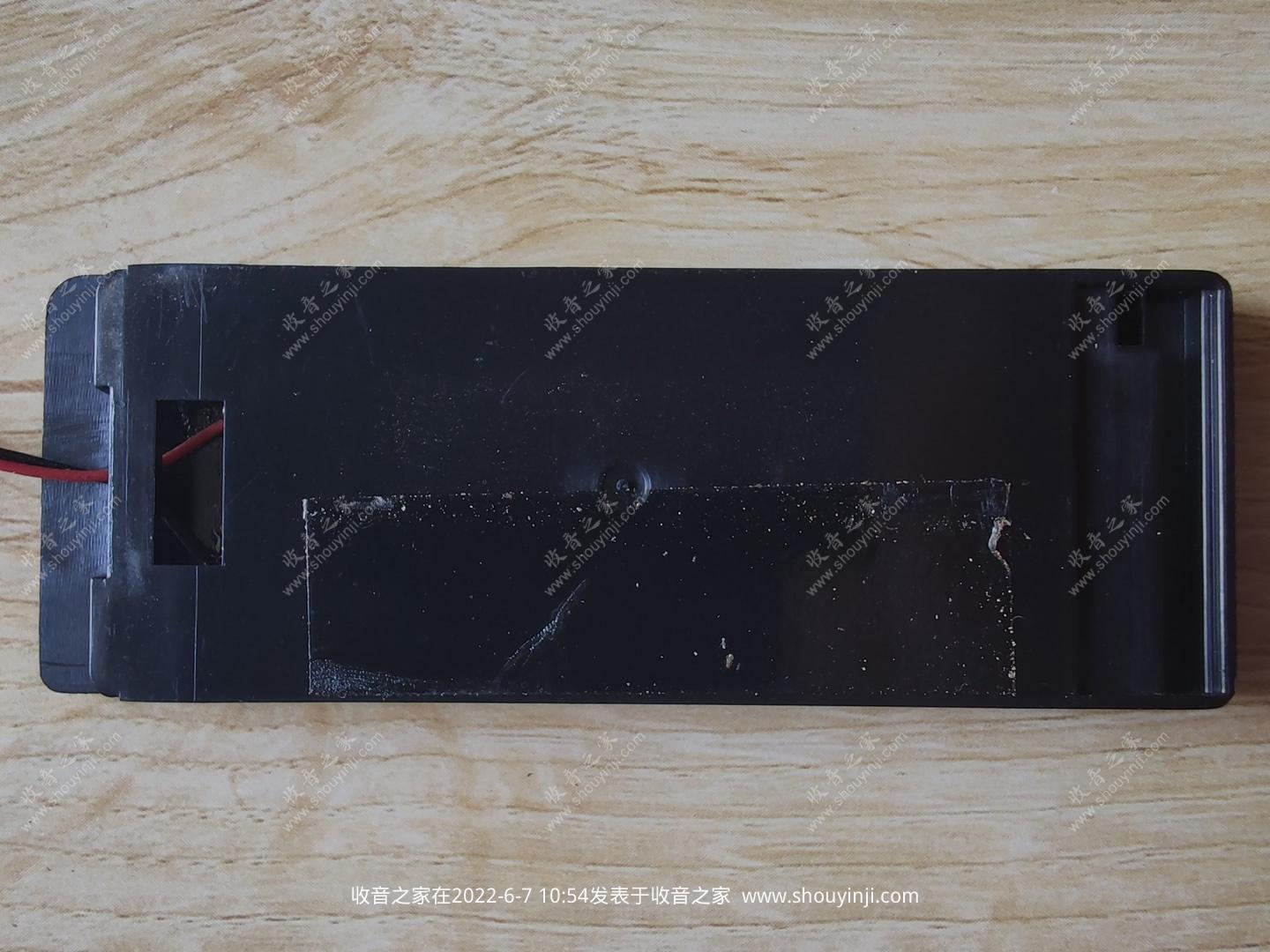

独立音箱腔体

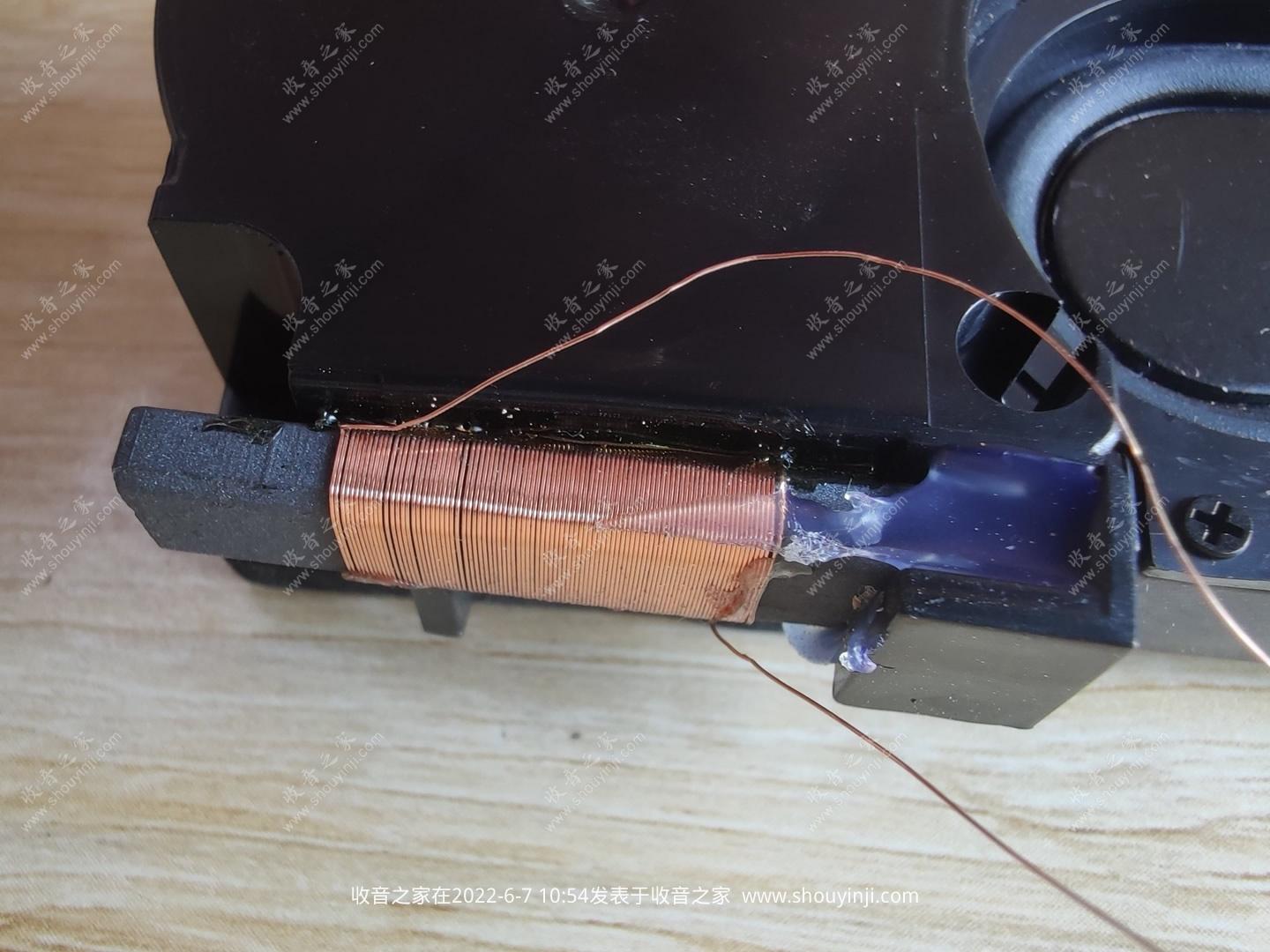

磁棒天线长3.5m

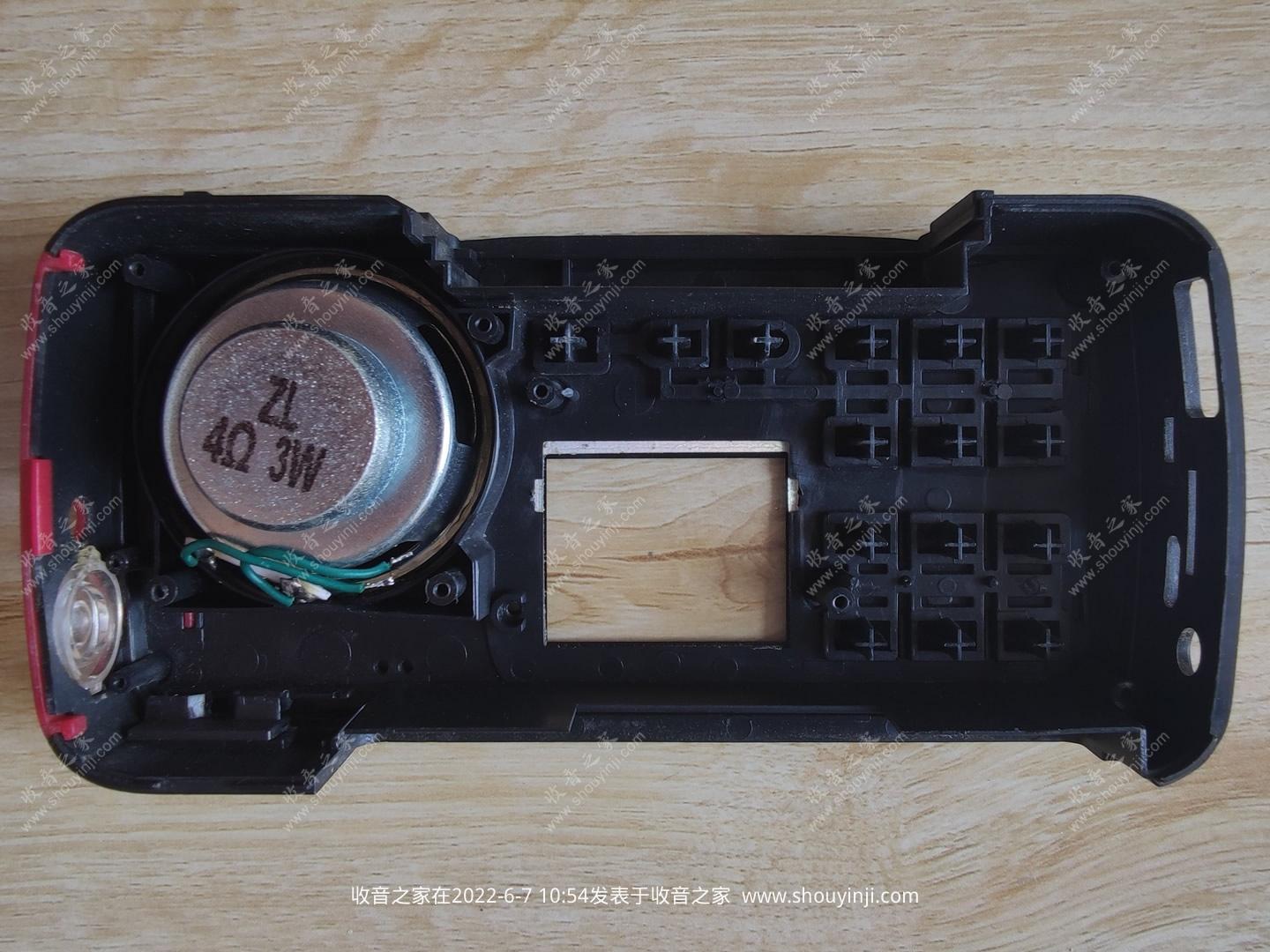

喇叭4Ω 3W

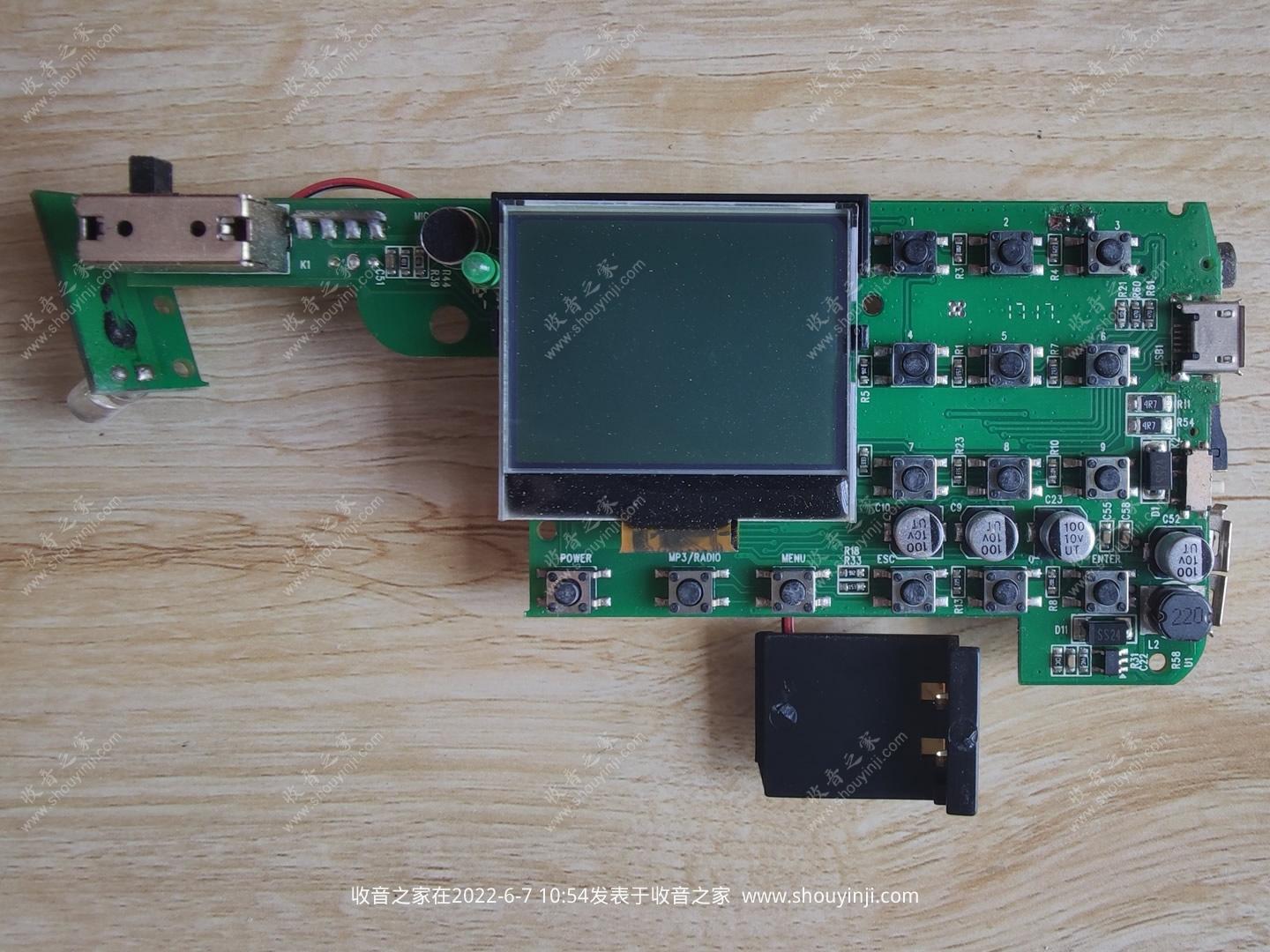

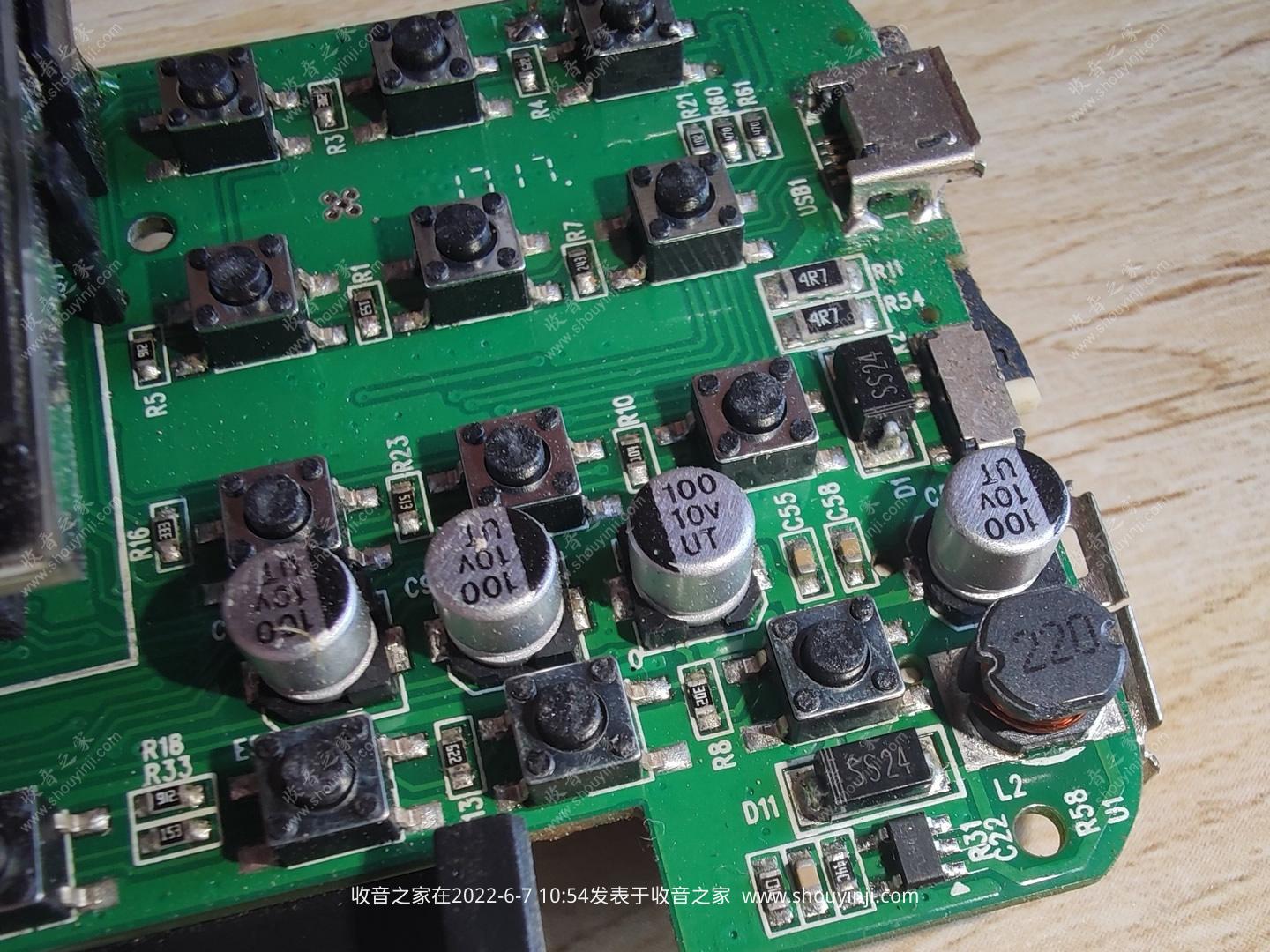

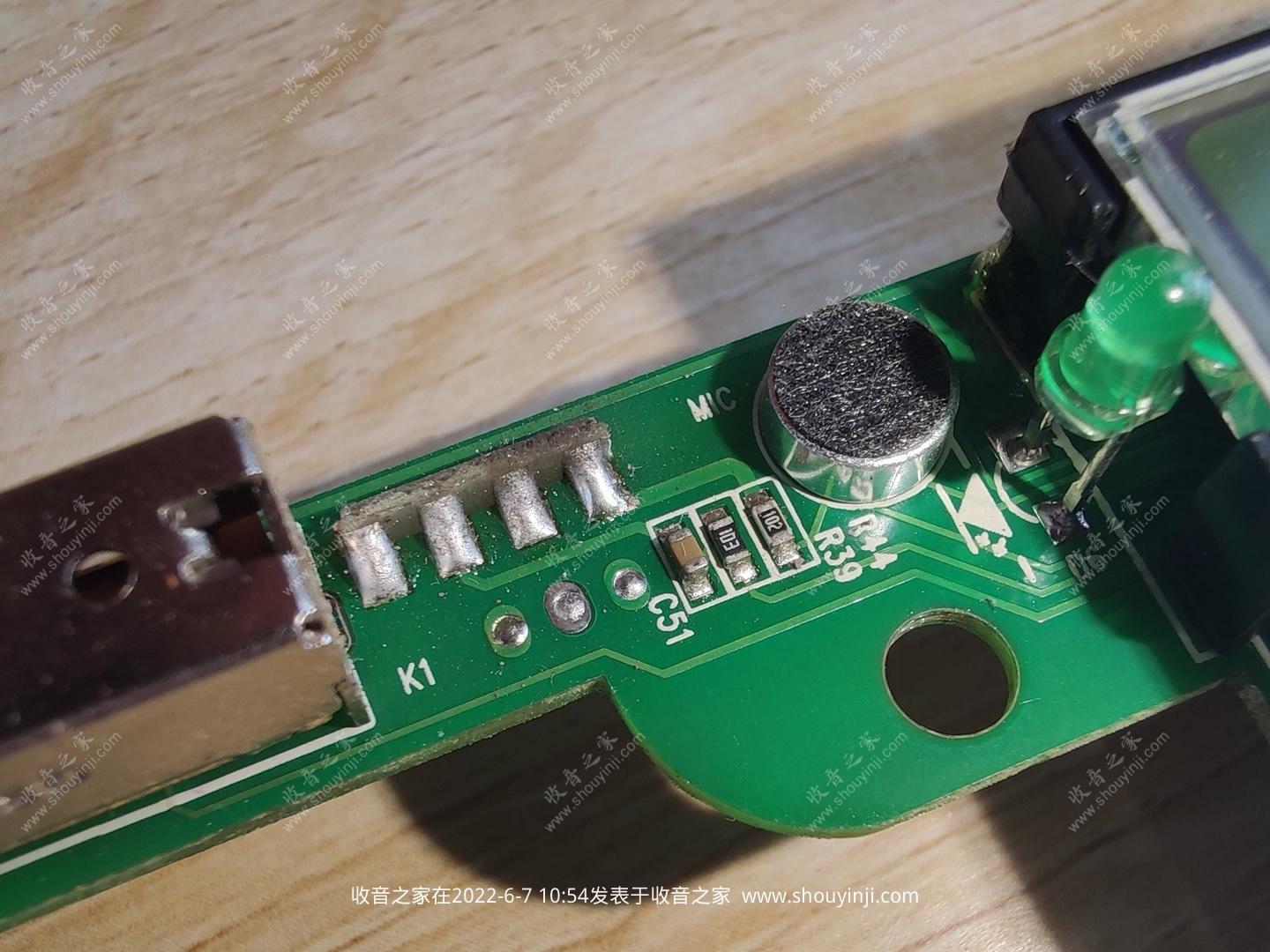

主板（操作面板）





LED电筒

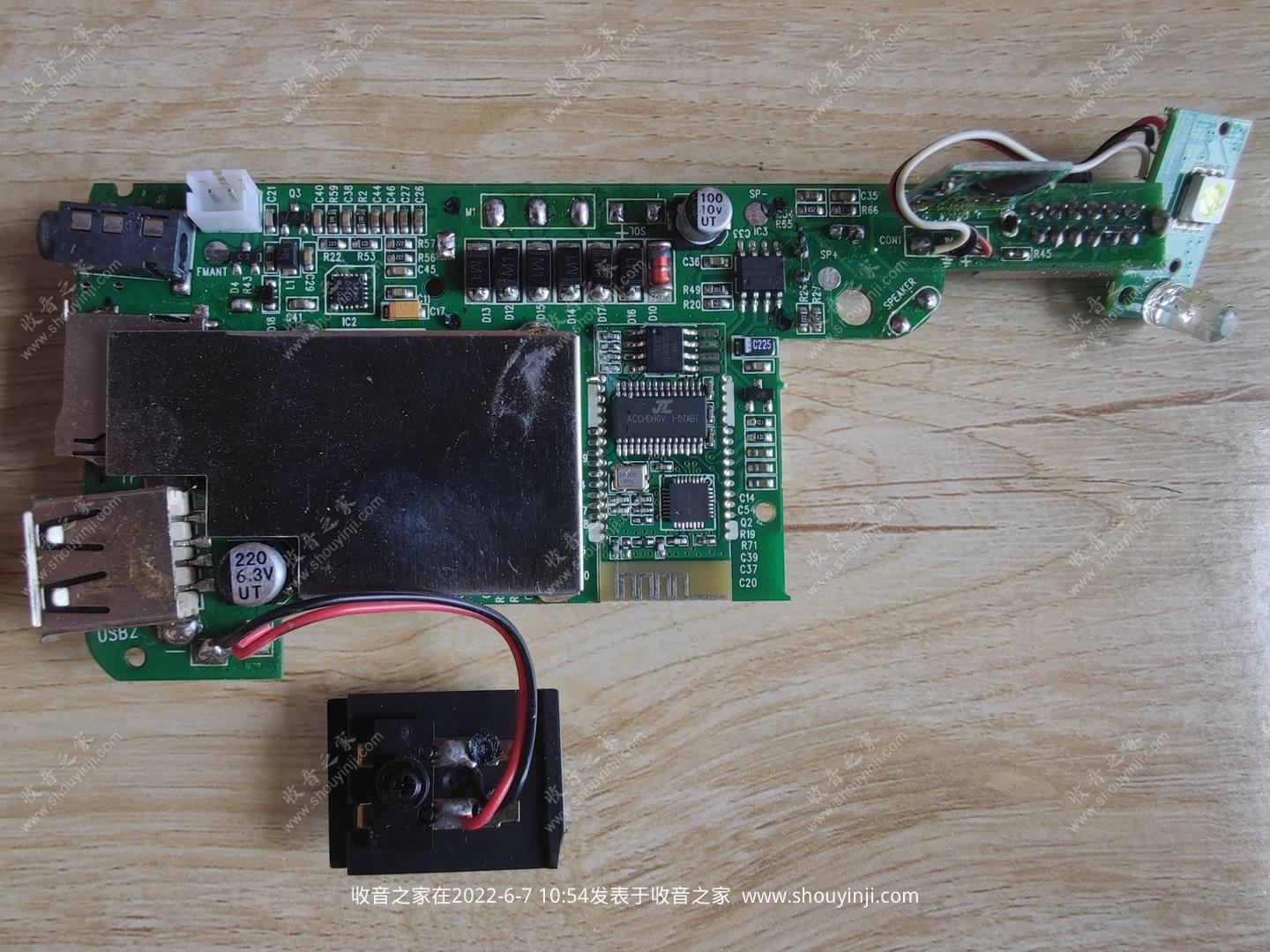

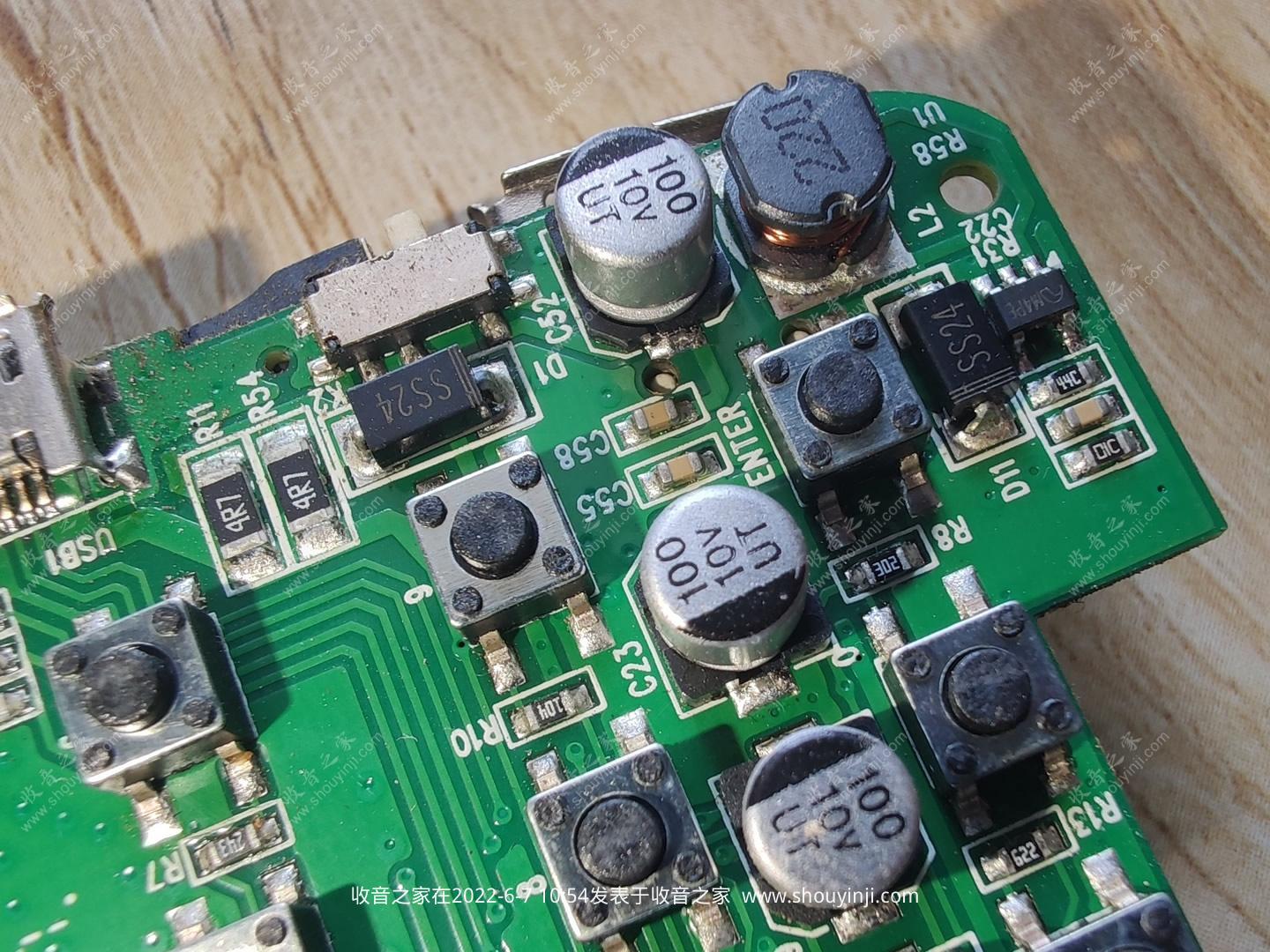

主板芯片很多，焊接密集

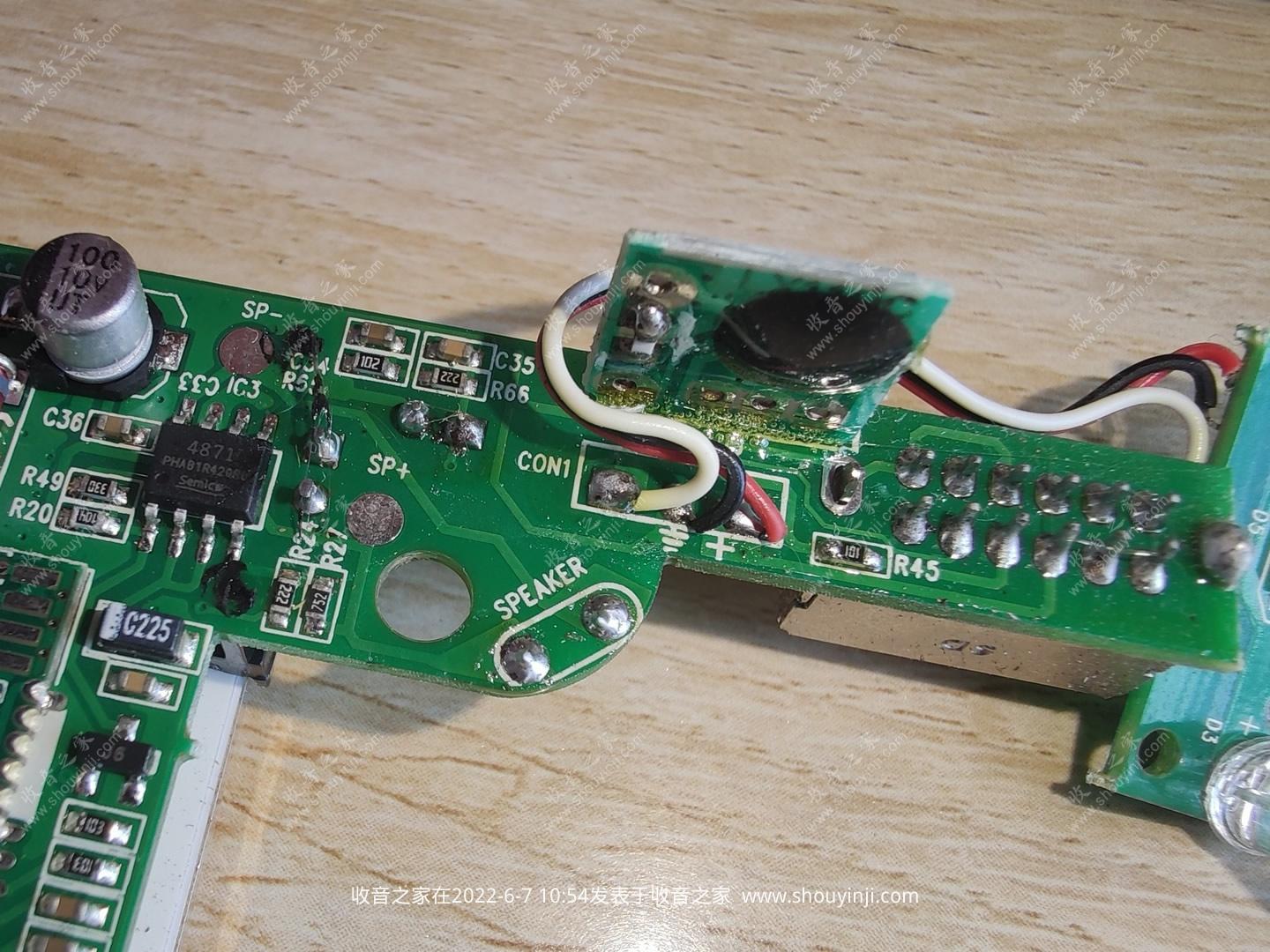

4871是3W单声道AB类功放IC


这颗“牛屎芯”可能是控制手电筒灯光闪烁的

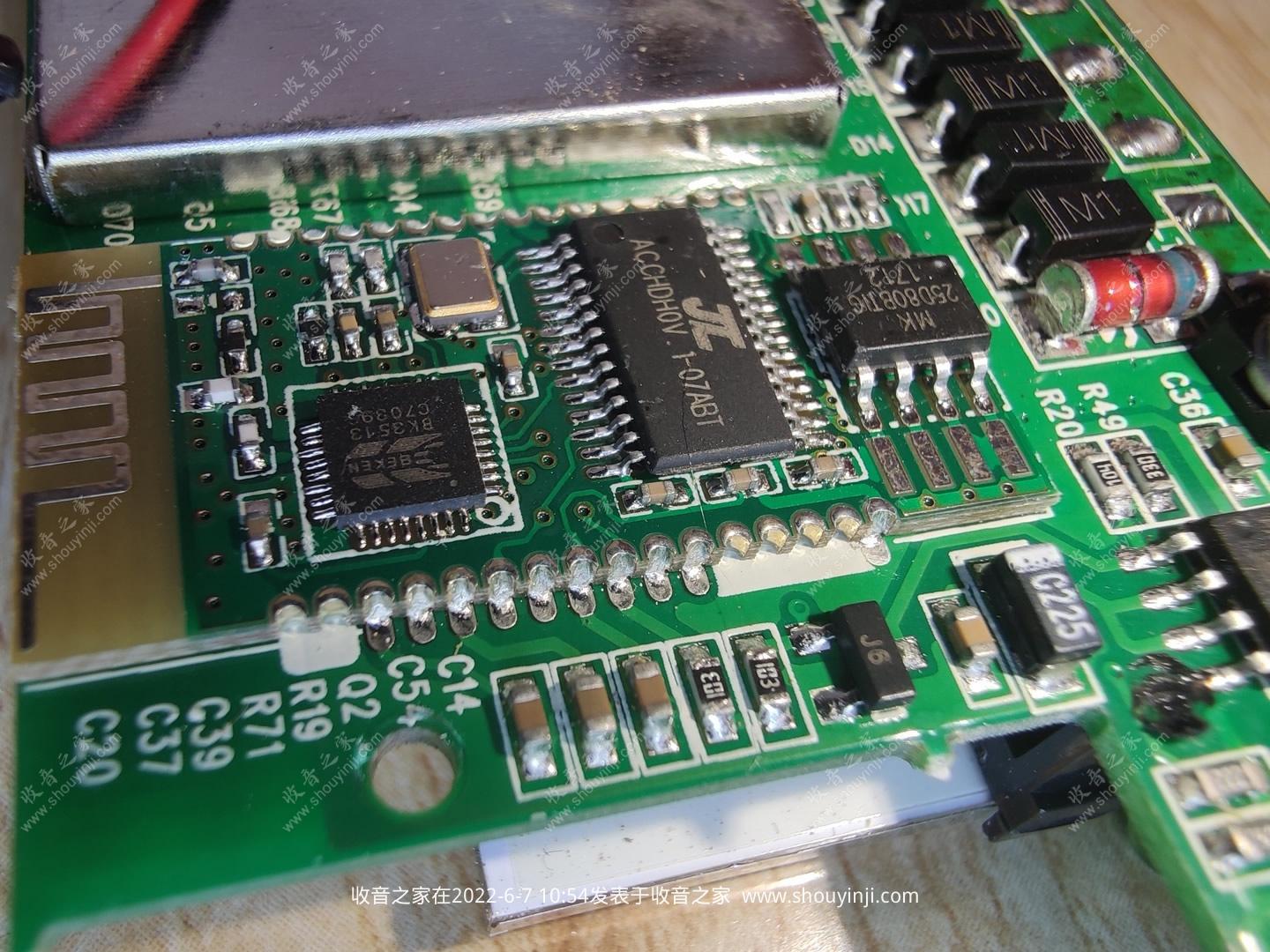

BK3513蓝牙模块，版本参数不详

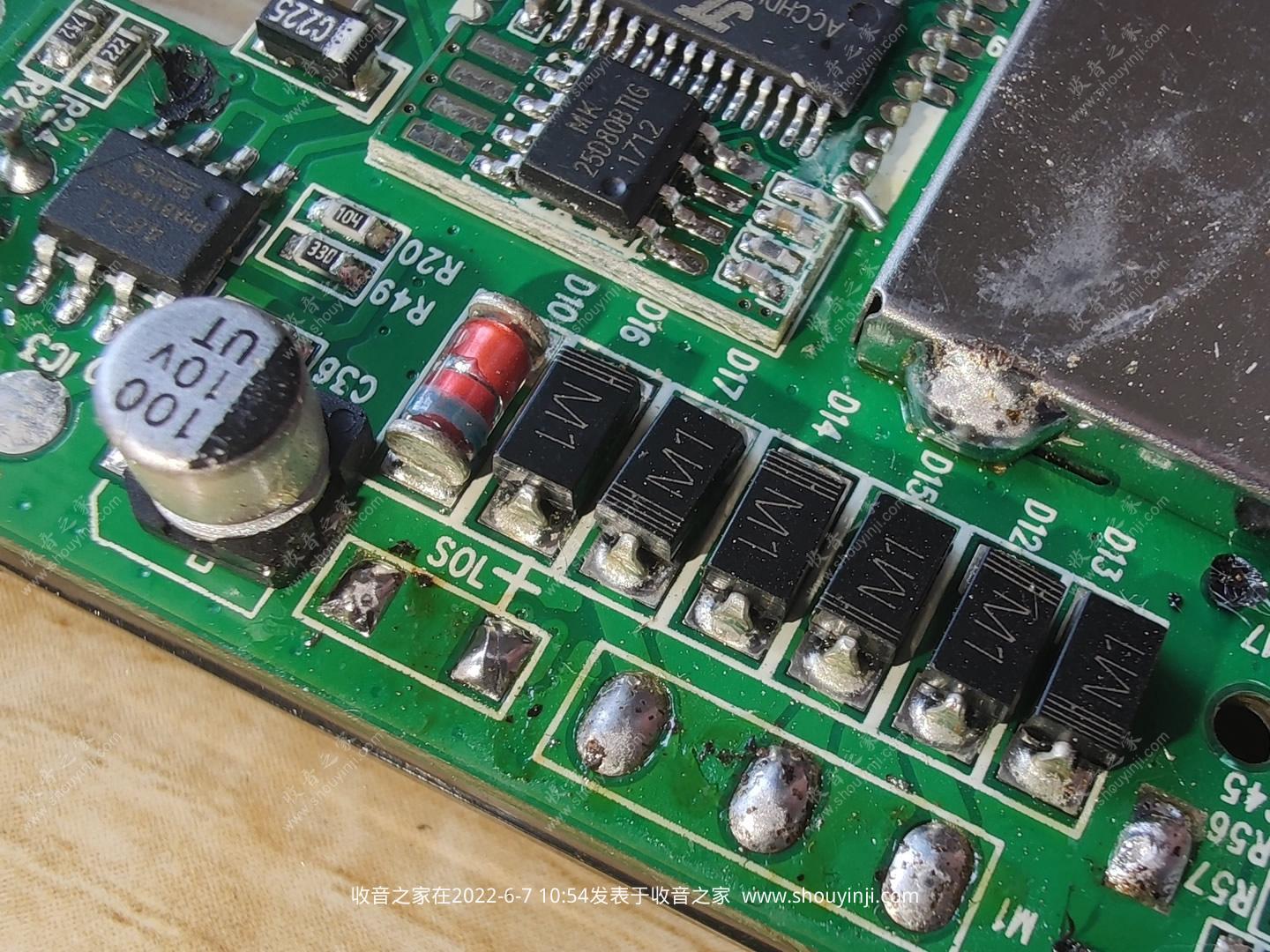

手摇发电，整流部分

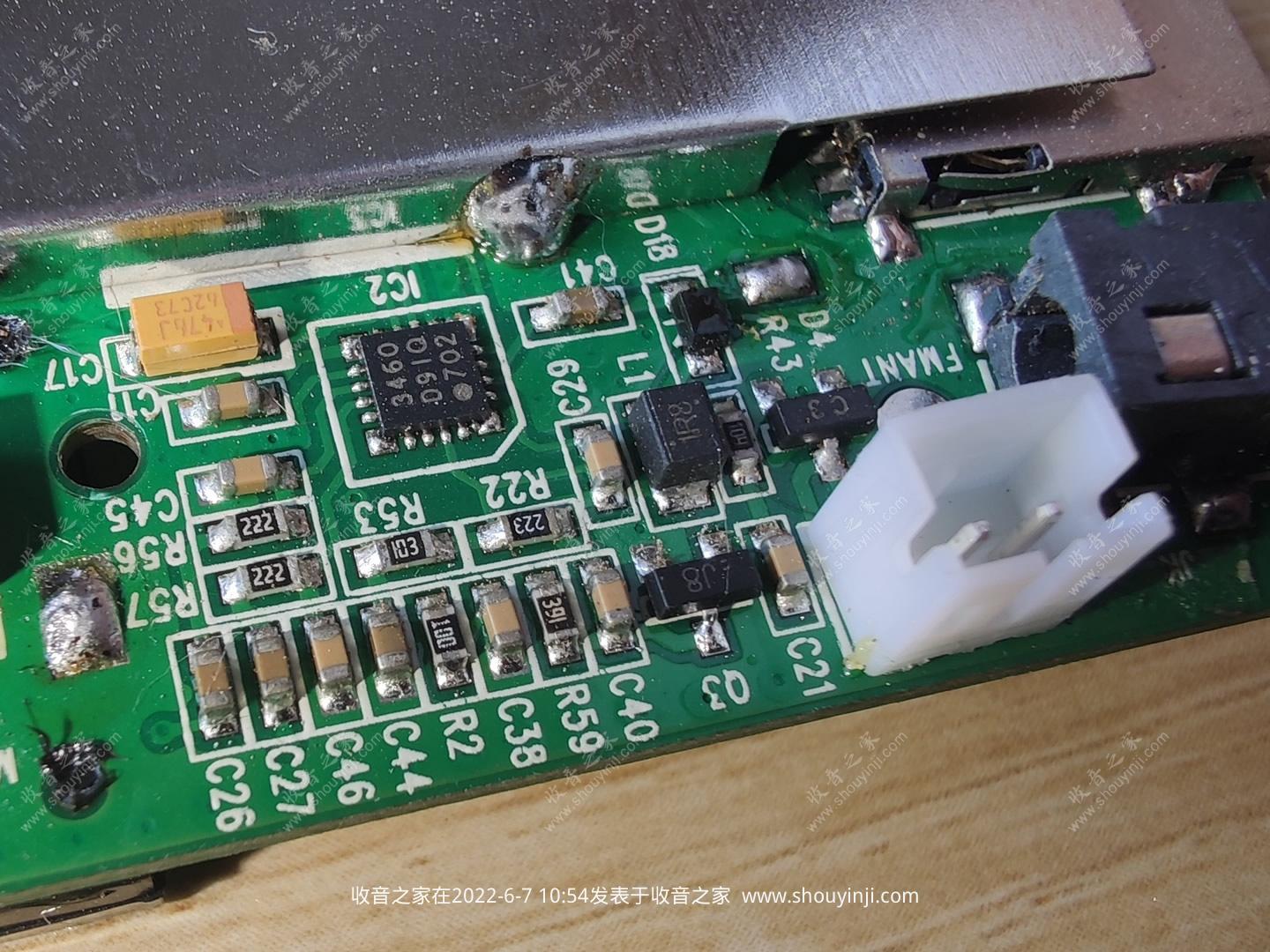

DSP芯片3460


隐蔽罩里面的，应该是液晶屏驱动IC

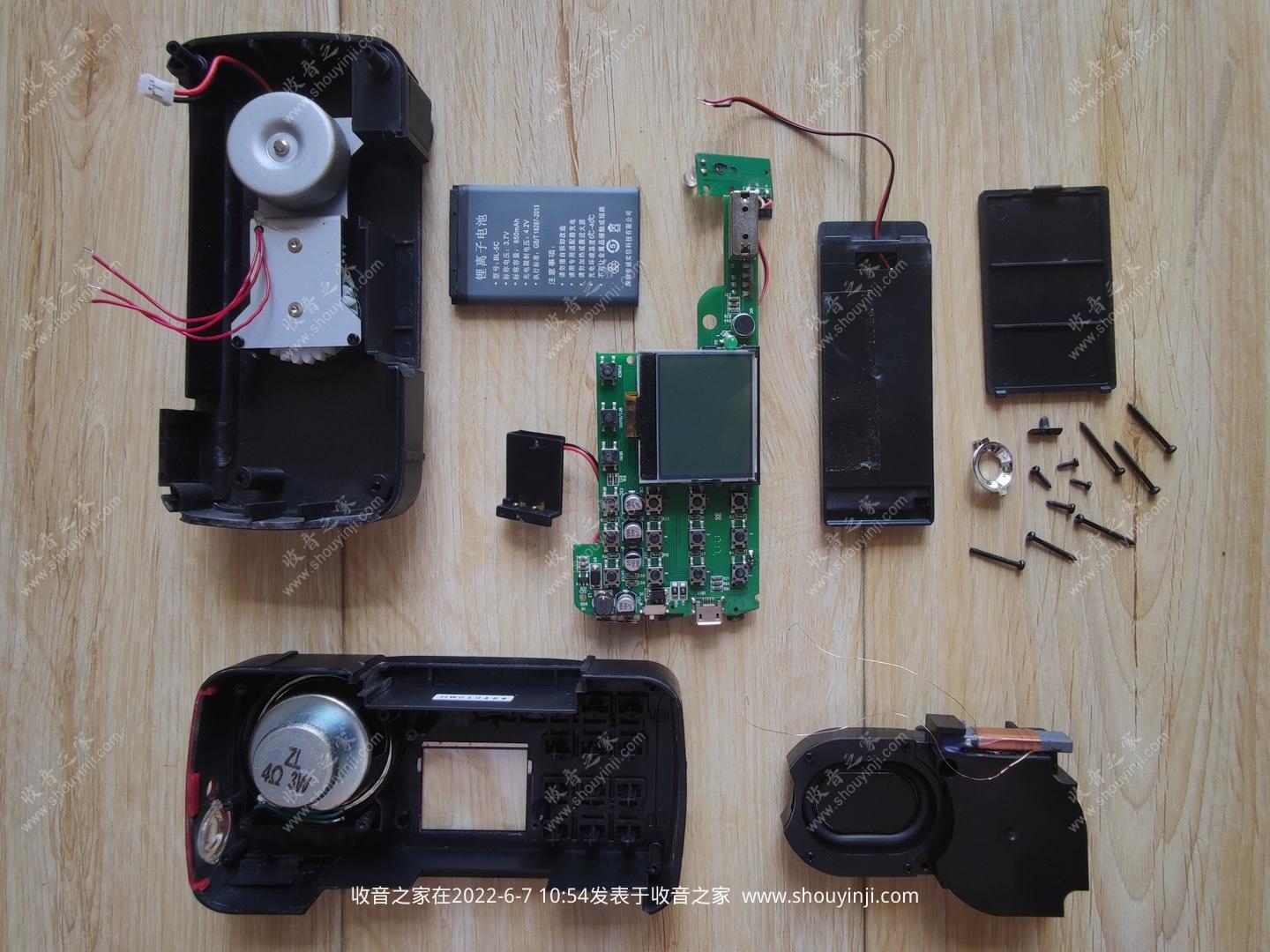

集合照
分享到：
回复

使用道具 举报

回复|共 2 条

SYJ_r20AiRYl

发表于 2021-9-24 16:28:59 | 显示全部楼层 | 发消息

感觉还是蛮复杂的。
回复

使用道具 举报

收音之家

发表于 2021-9-24 16:49:10 | 显示全部楼层 | 发消息

SYJ_r20AiRYl 发表于 2021-9-24 16:28
感觉还是蛮复杂的。

这个机设计也挺好的，内部塞得慢慢的！
