德国ITT 104收音机不开机故障

收音之家

       ITT 104是上世纪70年代末的产物，属于经典的ITT 103的下一代，音质一样优美，不同的是从104开始电路引入了集成电路，而非103以前的纯晶体管分立元件。但是由于那个年代集成电路技术还不完善，因此使用的都是单一功能的小规模集成，主要用在中放和功放上。

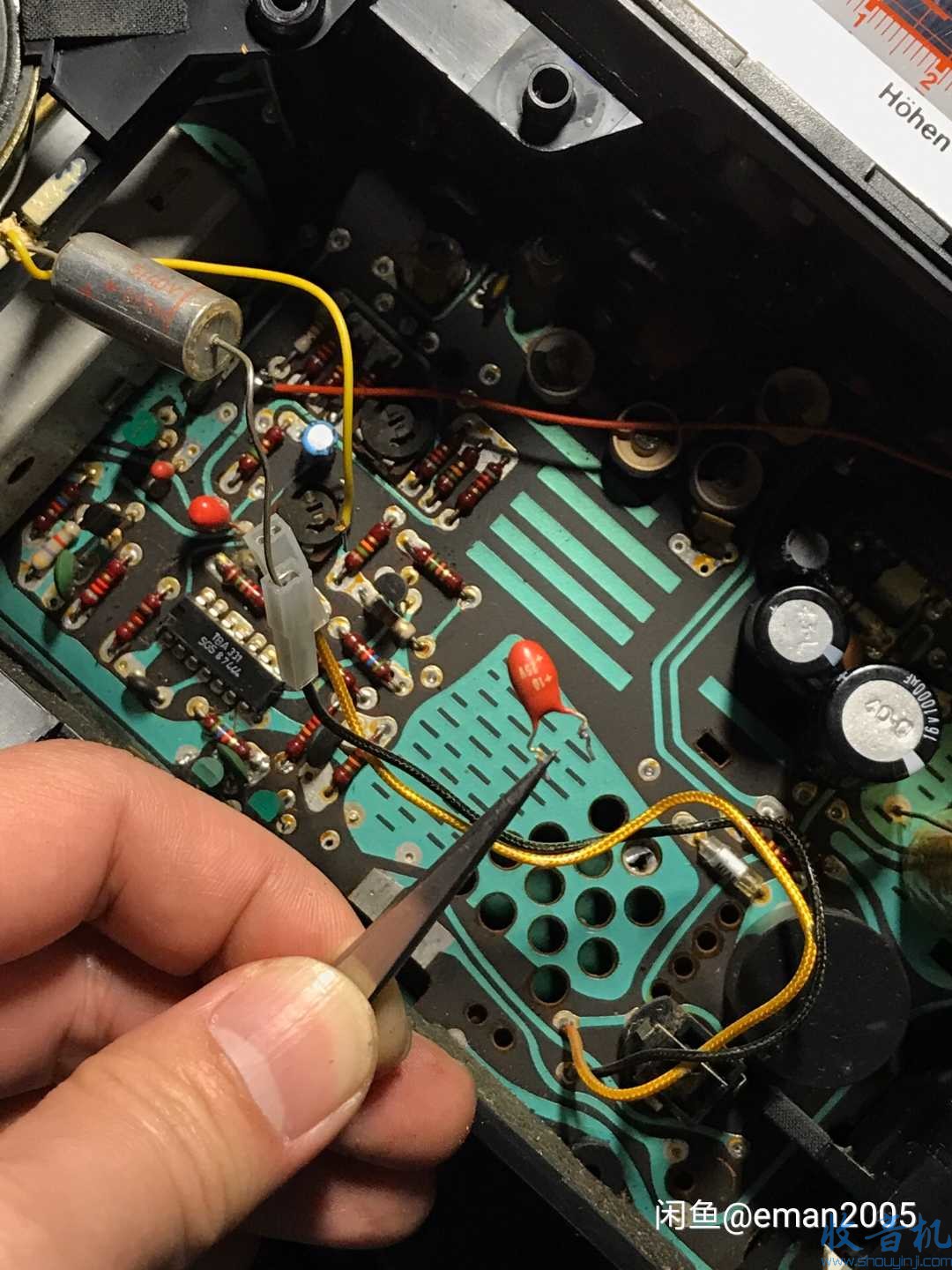

       这台机机主反映说无论是交流供电还是电池供电都不开机。拆机检查发现220v交流保险丝熔断，电池端口输入直流发现电流很大近似短路。根据故障现象，重点怀疑供电部分有短路。该机直流电分两路，一路会直接供给功放，另一路经过稳压供给收音部分，在路检查主滤波的2200u电容两端果然发现短路，拆下该电容检查依然短路，电容正常，装回。断开功放集成块Vcc脚测量还是短路，说明功放正常。继续排查稳压调整三极管均未发现击穿，仔细排查线路走线，发现有一颗10u钽电容与主滤波电容并联，根据经验，钽电容短路很常见，因此拆下该电容测量，果然短路。更换后故障排除。 这个电源部分电容短路导致不开机故障的排除过程很有代表性，因此分享出来希望对爱好者有帮助。图中红豆状的即为短路损坏的钽电容。钽电容相比铝电解和固态电解而言比较脆弱，不耐浪涌冲击，很容易短路起火，除此之外它的性能是非常好的。

SYJYH99

版主有没有对外承接各种收音机维修呢？

bg8ex

学习了

收音之家

SYJYH99 发表于 2021-2-16 20:54
版主有没有对外承接各种收音机维修呢？

此贴转发的，我懂得也少，我都只是拆！

淡墨留迹

钽电容起火时会冒浓烟，比较容易找到
