[拆机修机] 索尼 ICF-P36收音机拆机

索尼/SONY 索尼/SONY 5033 人阅读 | 2 人回复 | 2021-10-15 | 发消息

国产后做工一般般，内部也很简洁。

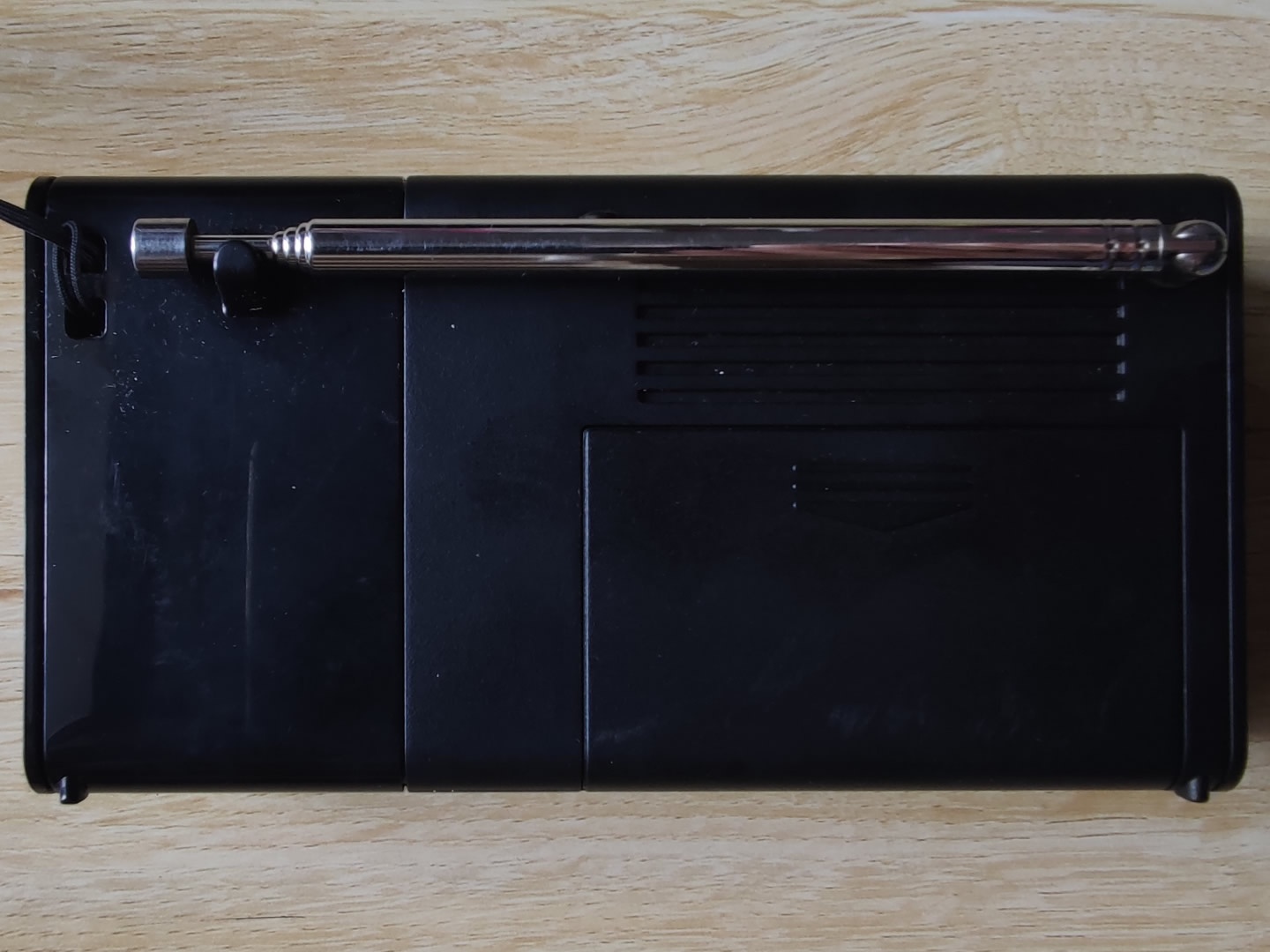

外观

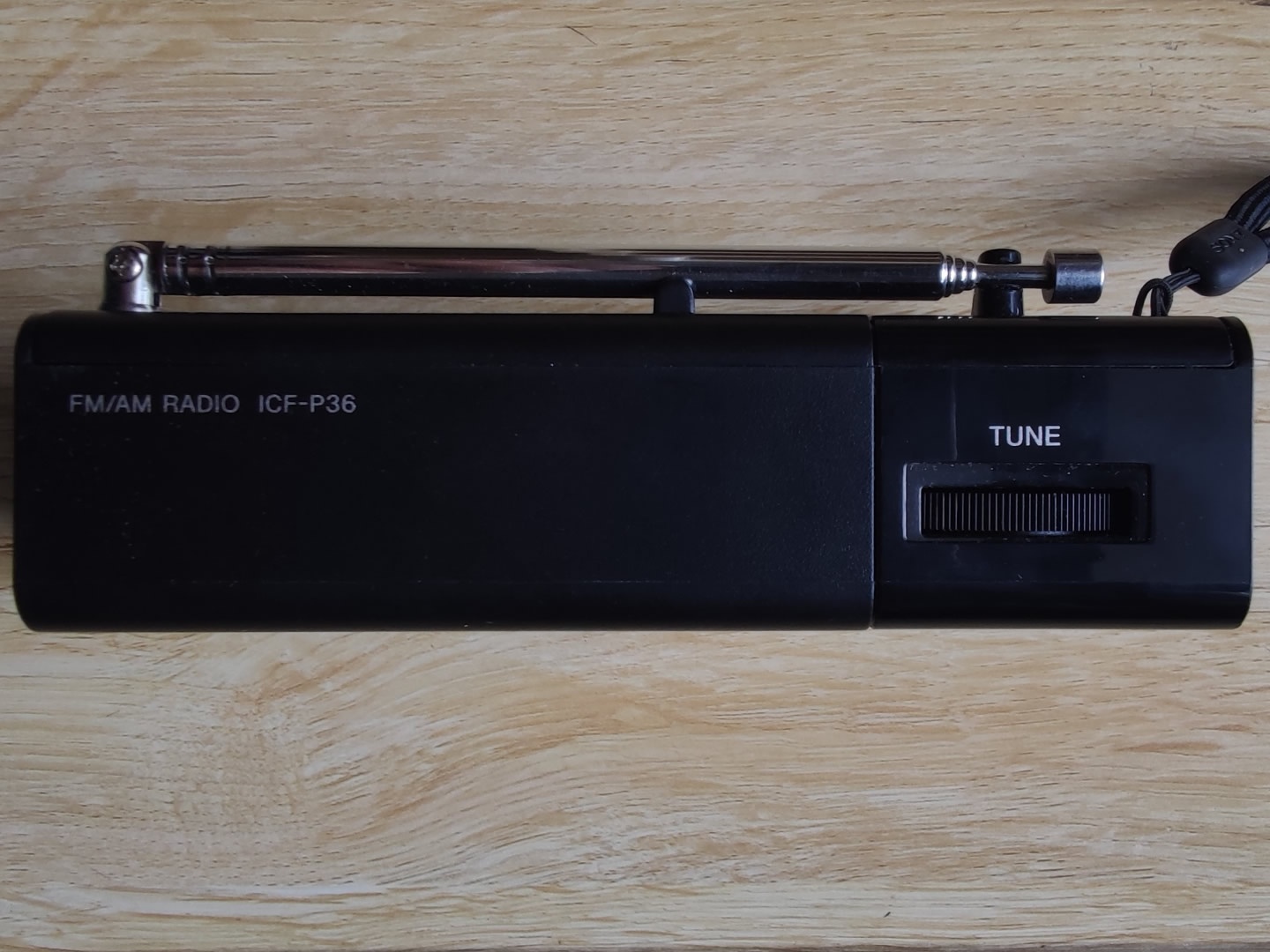

拉杆天线、调谐旋钮

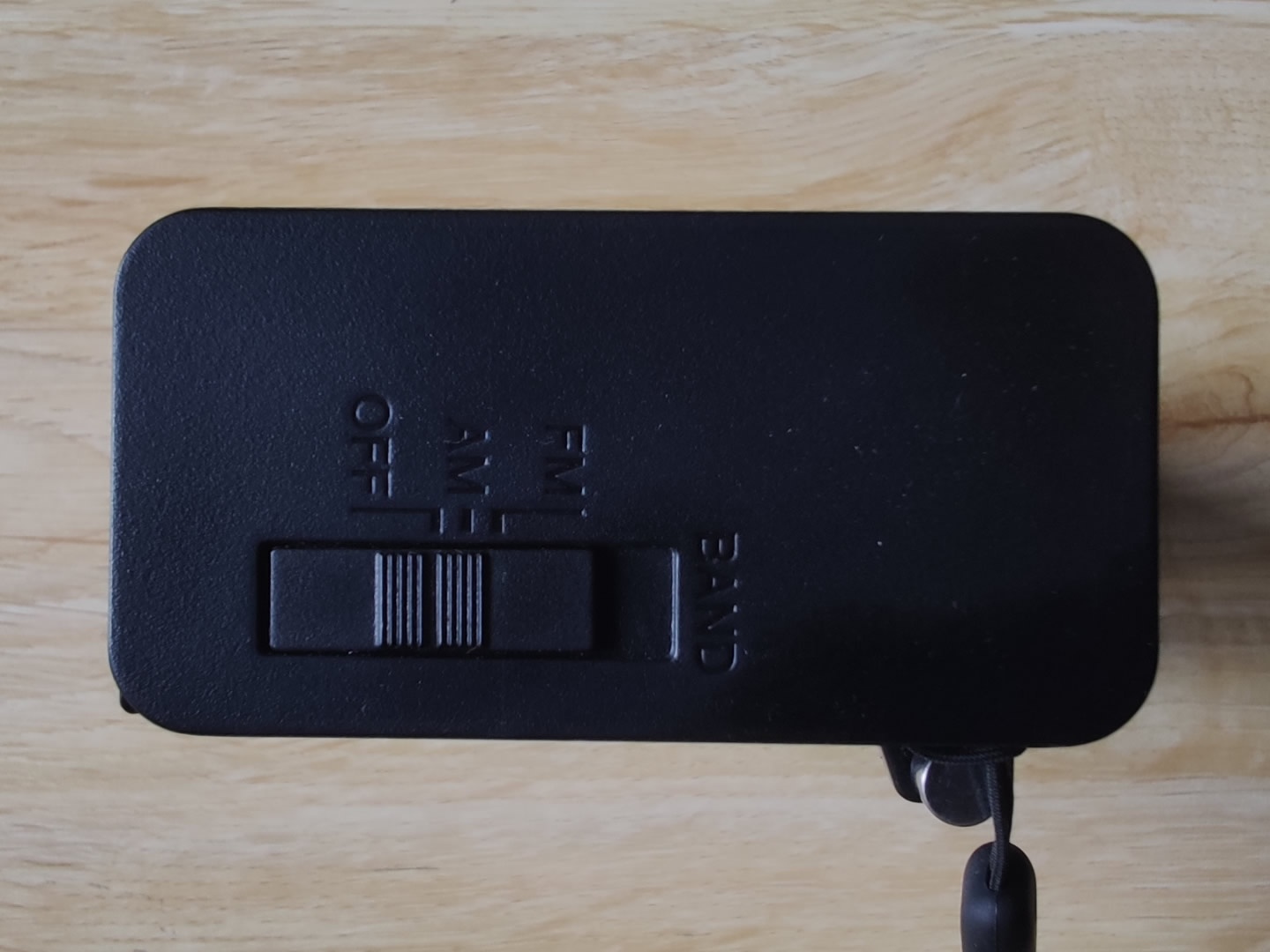

开关/AM/FM

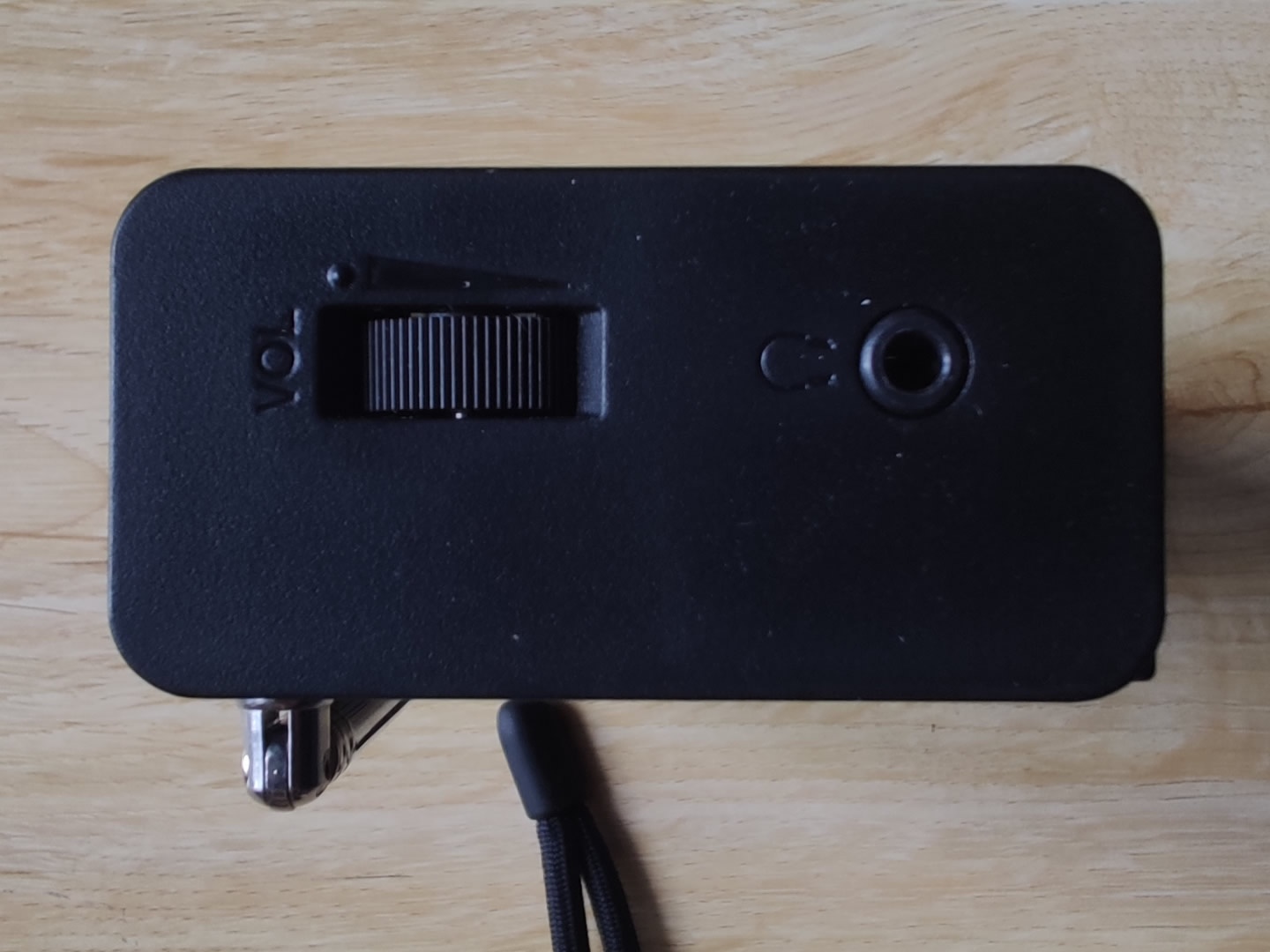

音量旋钮、耳机输出


使用两节5#电池供电


外壳两颗螺丝，然后慢慢撬开


后盖内


前盖内

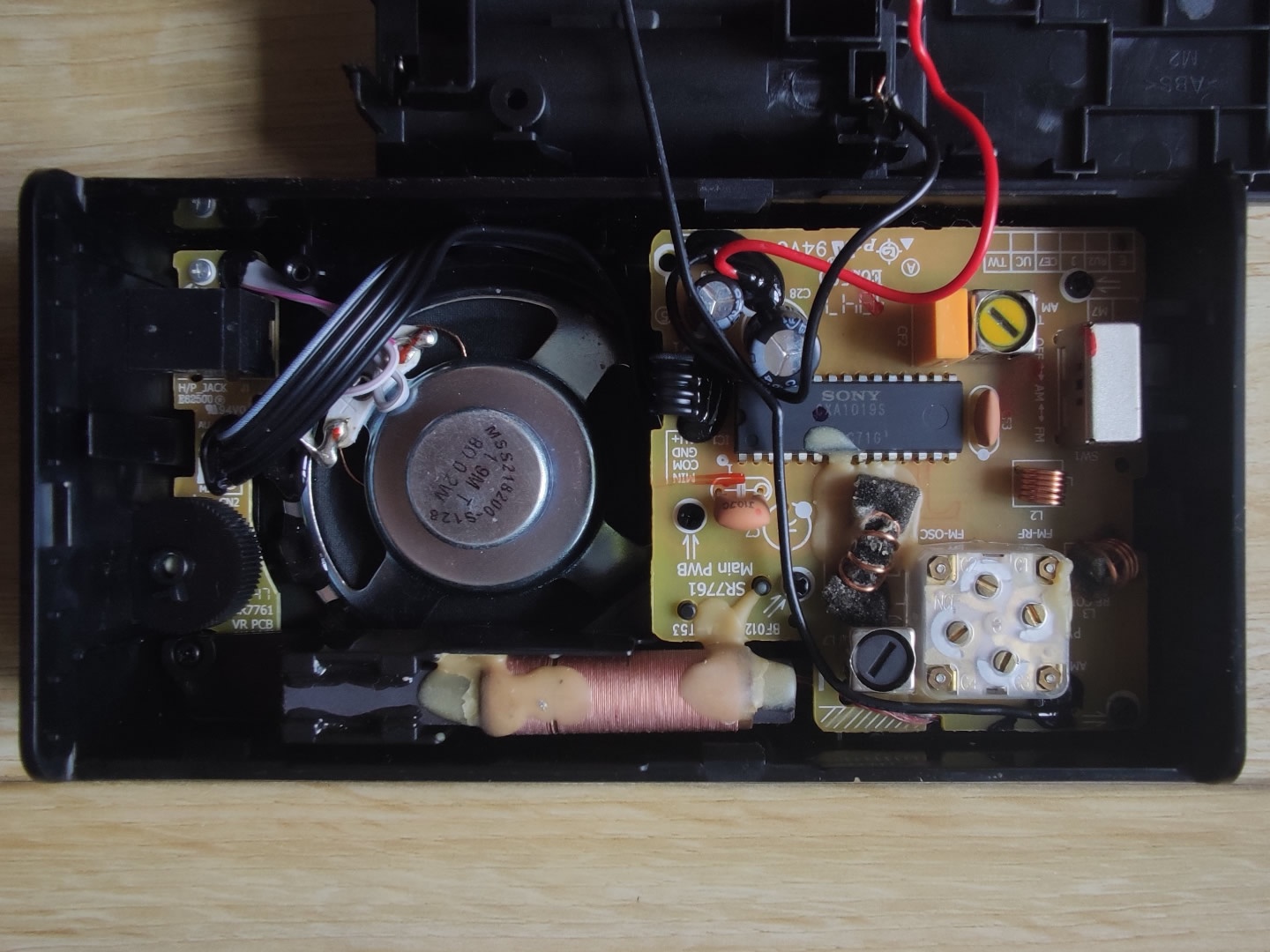

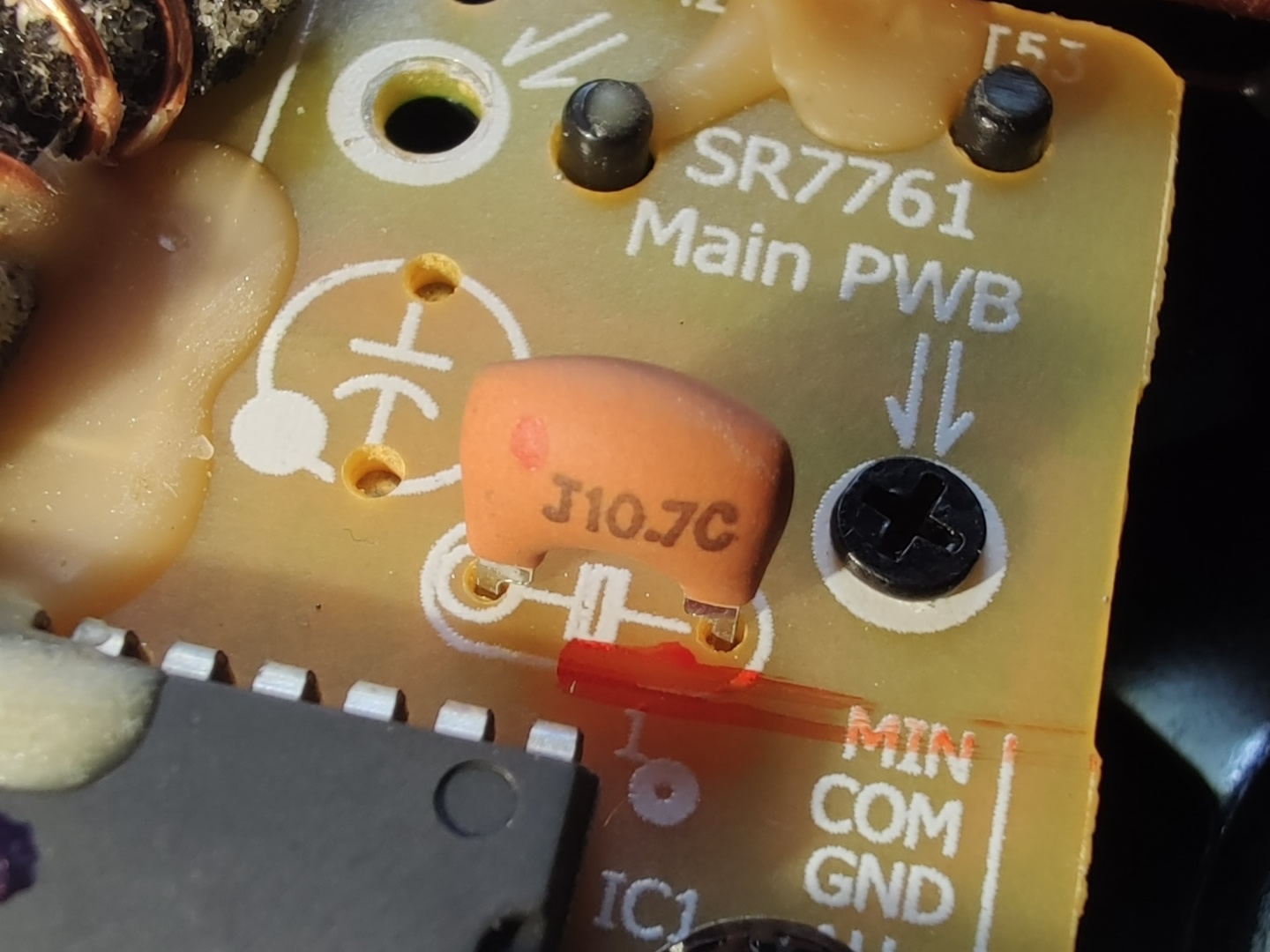

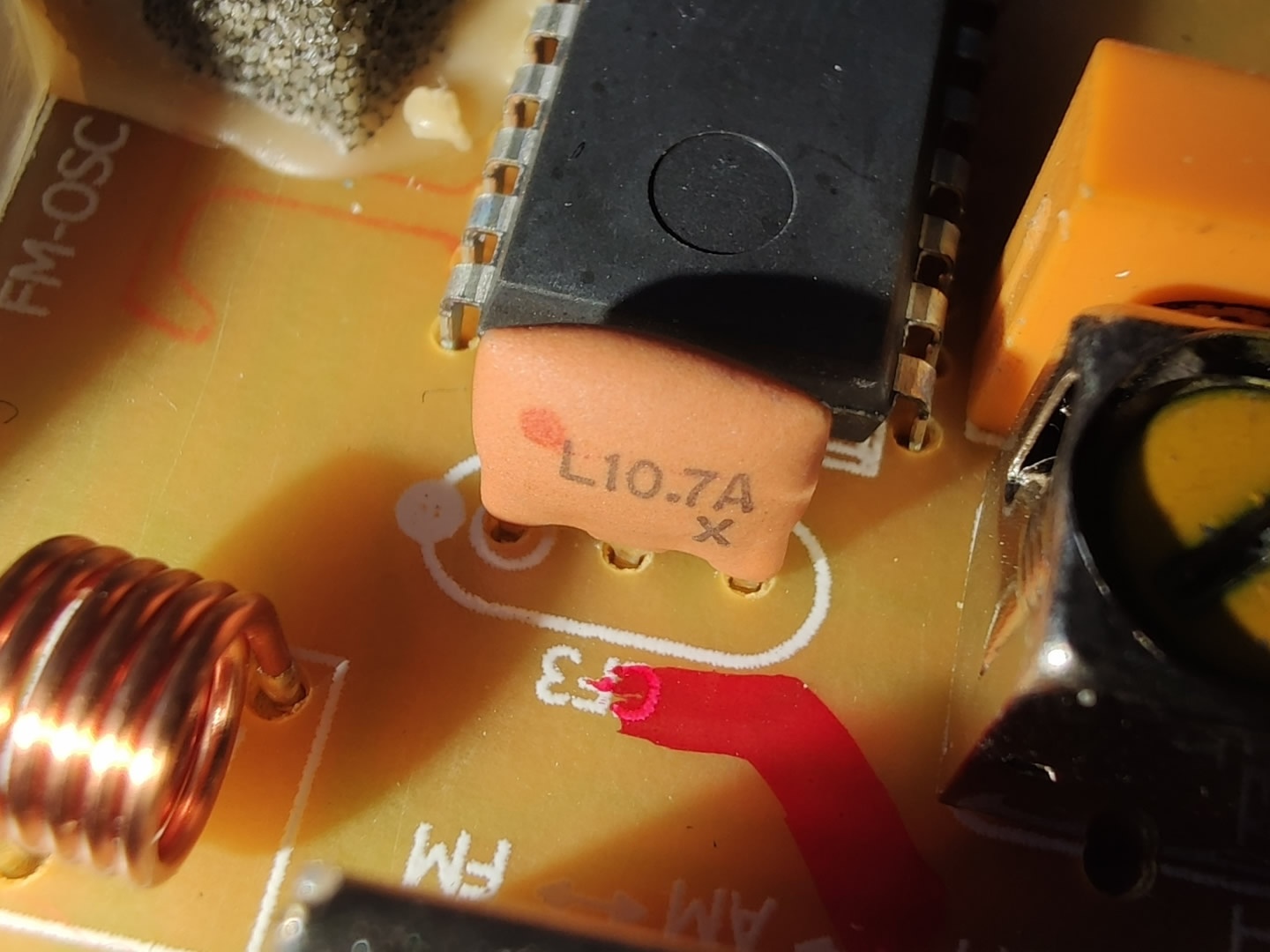

电板正面


使用SONY CXA1019S收音IC，内含FM/AM调谐电路、混频电路、静噪电路、功放电路(功率0.5～1W)、直流音量电压控制、调谐指示等电路。


磁棒天线，长60mm*8mm

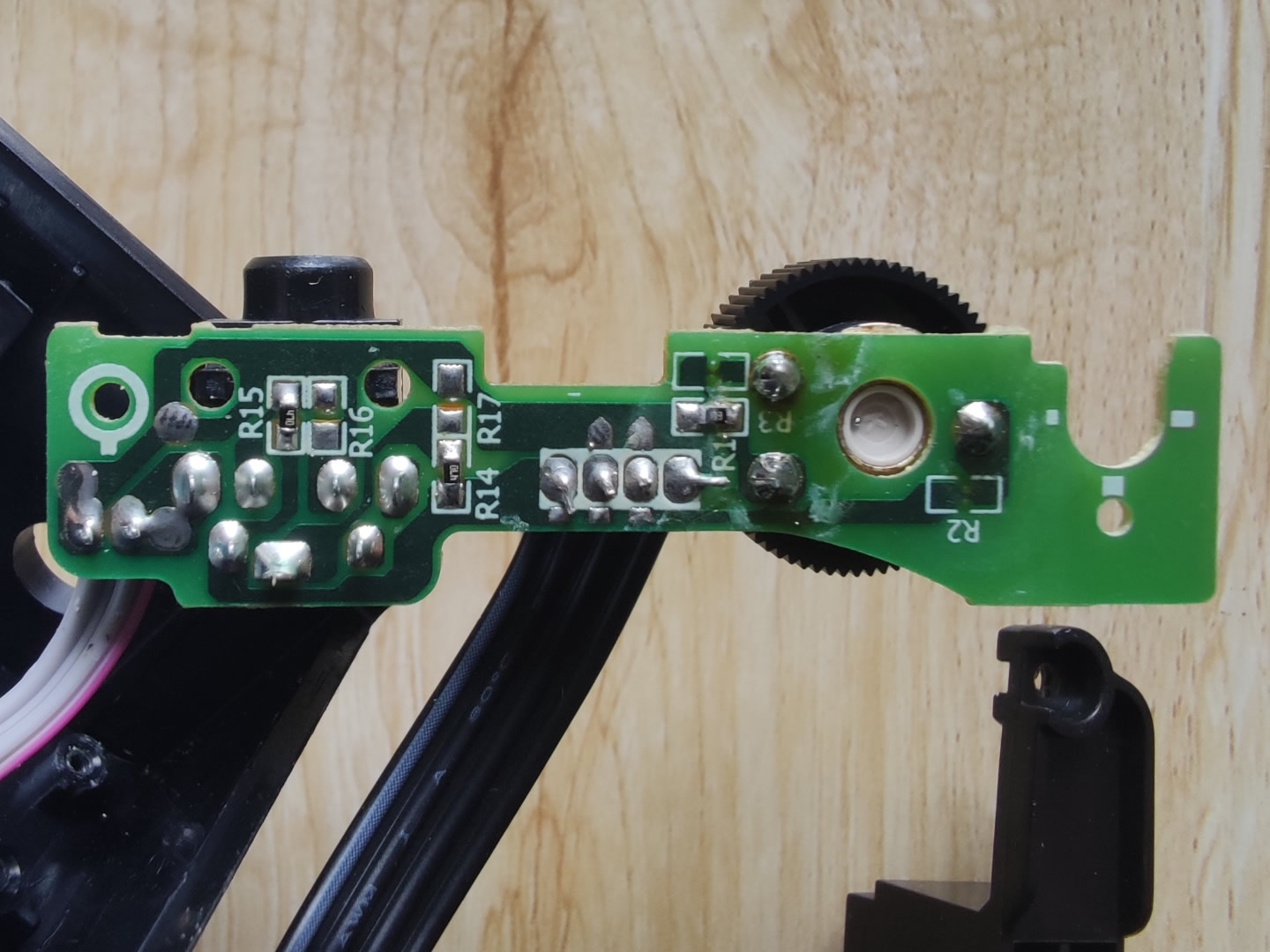

电板背面






喇叭8Ω 0.2W


频率指针

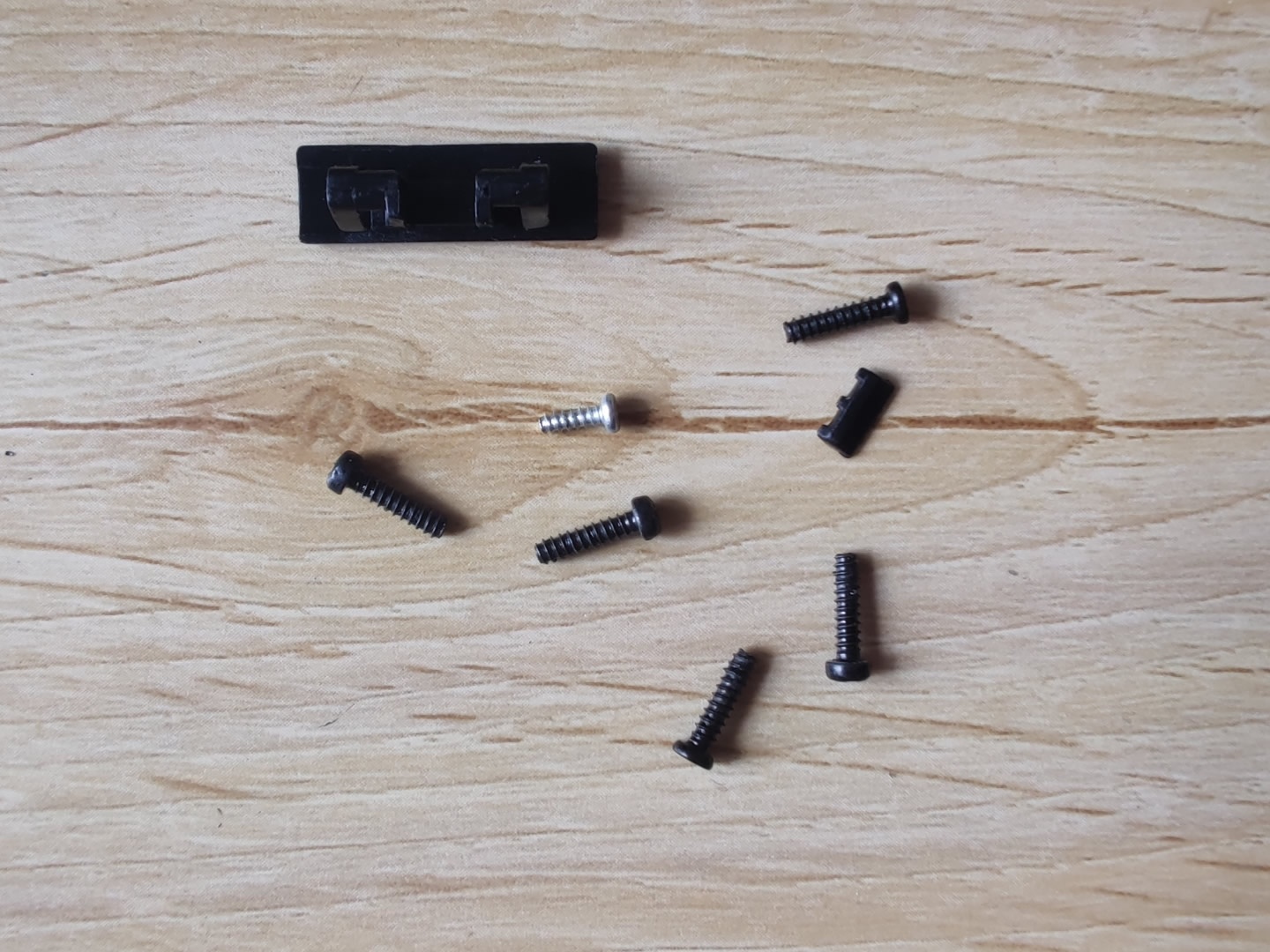

螺丝好像差了一个...
